Page 421 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 28
CHAS
4. Kontrollieren:
lBremstrommel-Oberfläche (innen)
Öl/Kratzer ® Entfernen.
ZUSAMMENBAU UND MONTAGE
Bremsankerplatte
1. Montieren:
lBremsnocken 1
HINWEIS:
Lithiumfett auf Bremsnocken au

Page 422 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 29

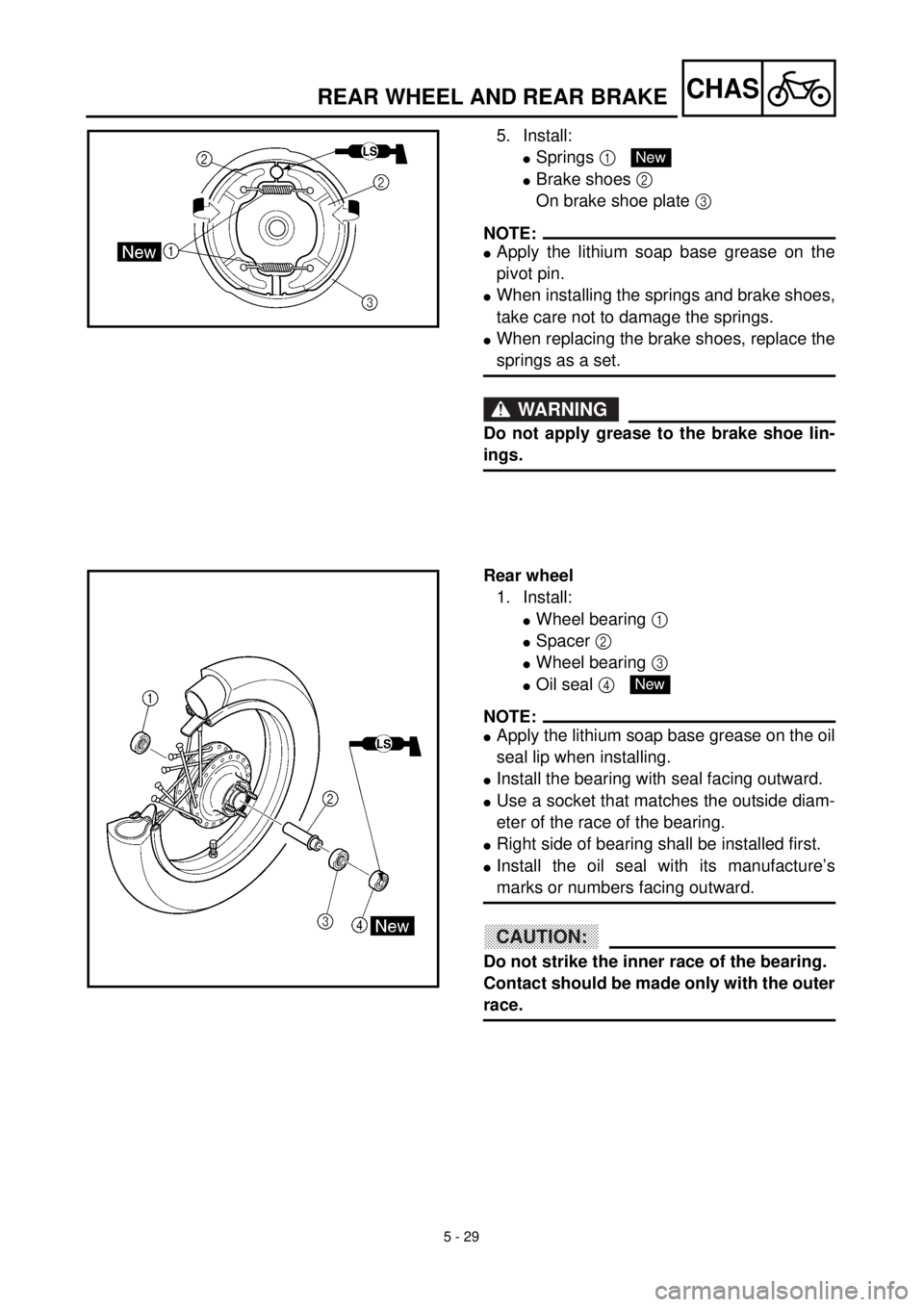

CHASREAR WHEEL AND REAR BRAKE
5. Install:
lSprings 1
lBrake shoes 2
On brake shoe plate 3
NOTE:
lApply the lithium soap base grease on the
pivot pin.
lWhen installing the springs and brake s

Page 423 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 29
CHAS
5. Montieren:
lFedern 1
lBremsbacken 2
(Auf Bremsankerplatte 3)
HINWEIS:
lLithiumfett auf Hebelachse auftragen.
lBei der Montage der Federn und Bremsbe-
läge darauf achten, daß die Fed

Page 424 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 30

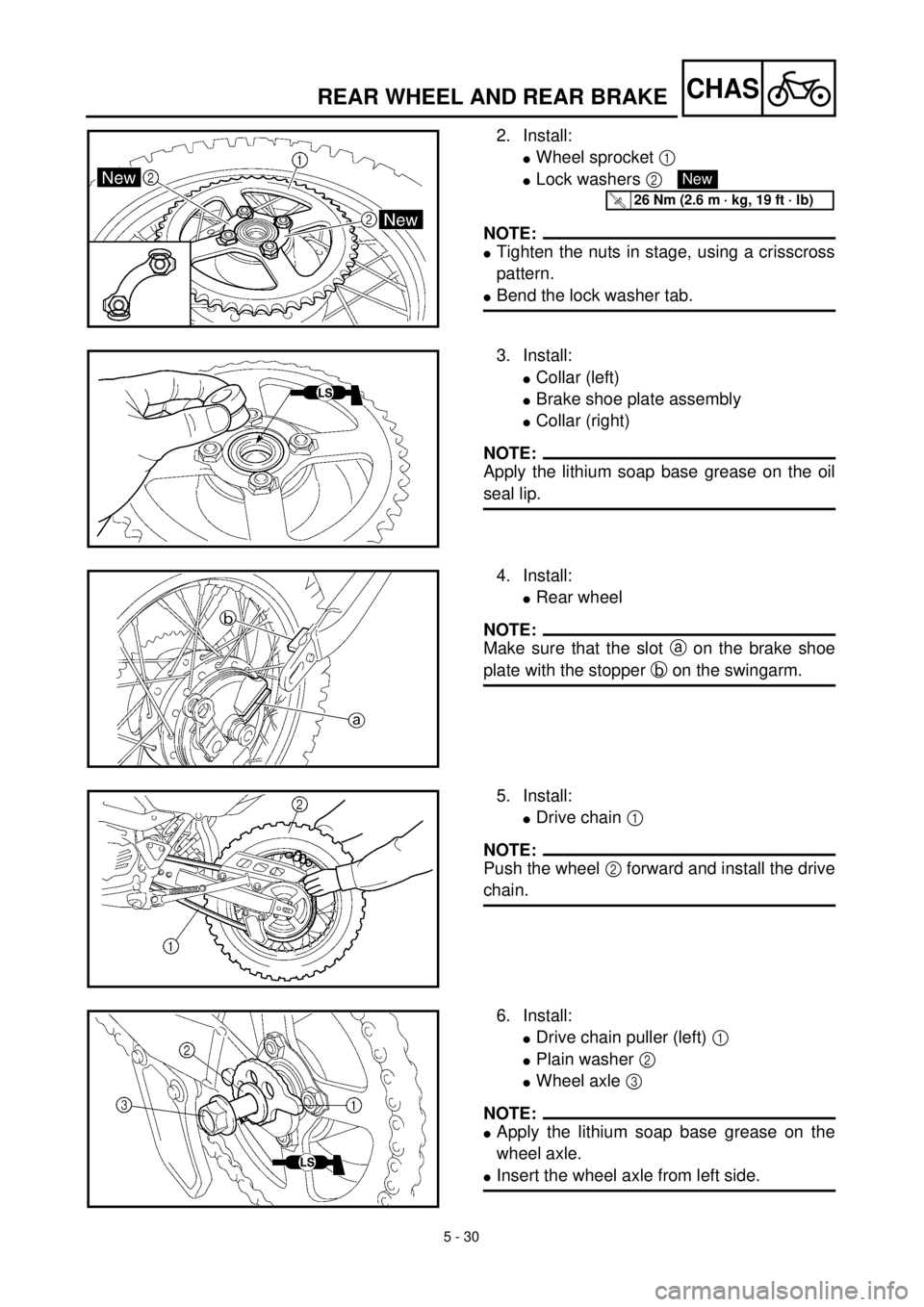

CHASREAR WHEEL AND REAR BRAKE
2. Install:
lWheel sprocket 1
lLock washers 2
NOTE:
lTighten the nuts in stage, using a crisscross
pattern.
lBend the lock washer tab.
New
T R..26 Nm (2.6 m · k

Page 425 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 30
CHAS
2. Montieren:
lKettenrad 1
lSicherungsbleche 2
HINWEIS:
lMuttern schrittweise über Kreuz festziehen.
lLaschen des Sicherungsblechs umbiegen.
New
T R..26 Nm (2,6 m · kg)
3. Montieren:
l

Page 426 of 508

YAMAHA TTR125 2001  Owners Manual
5 - 31
CHAS

REAR WHEEL AND REAR BRAKE
7. Install:
l
Drive chain puller (right)
1

l
Plain washer
2

l
Axle nut
3

NOTE:

Temporarily tighten the axle nut at this point.

Page 427 of 508

YAMAHA TTR125 2001  Owners Manual
5 - 31
CHAS

7. Montieren:
l
Antriebskettenspanner (rechts)
1

l
Unterlegscheibe
2

l
Achsmutter
3

HINWEIS:

Achsmutter vorläufig festziehen.
8. Einstellen:
l
Antriebsk

Page 428 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 32
CHASFRONT FORK
EC550000
FRONT FORK
Extent of removal:1 Front fork removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT FORK REMOVAL
Hold the machine by placing

Page 429 of 508

YAMAHA TTR125 2001  Owners Manual CHAS
5 - 32
TELESKOPGABEL
Demontage-Arbeiten:1 Teleskopgabel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für
DemontageTELESKOPGABEL DEMONTIE-
REN
Maschine durch

Page 430 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 33
CHASFRONT FORK
EC558000
FRONT FORK DISASSEMBLY
Extent of removal:1 Oil seal removal2 Damper rod removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1Dust boot 1
2Cap
