YAMAHA TTR125 2003 Betriebsanleitungen (in German)

INSP
ADJ
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN (TT-R125LW)
WARNUNG
Die Anlage muß entlüftet werden, wenn:
die Anlage zerlegt wurde,
ein Schlauch gelöst oder erneuert wurde,
der Flüssigkeitsstand sehr niedrig ist,
die Anlage nicht einwandfrei funktioniert.
Eine nicht korrekt durchgeführte Entlüftung
kann zur Verminderung der Bremsleistung
führen.
1. Demontieren:
Hauptbremszylinder-Verschlußdeckel
Membran
2. Entlüften:
Bremsflüssigkeit
Arbeitsschritte
a. Ausgleichsbehälter mit der empfohle-
nen Bremsflüssigkeit befüllen. Darauf
achten, daß keine Flüssigkeit verschüt-
tet wird und der Ausgleichsbehälter nicht
überläuft.
b. Membran einsetzen.
c. Durchsichtigen Kunststoffschlauch 2
fest auf Entlüftungsschraube 1 aufstek-
ken.
d. Freies Schlauchende in Auffangbehälter
führen.
e. Den Bremshebel mehrmals langsam
betätigen.
f. Den Bremshebel ziehen und in dieser
Stellung halten.
g. Die Entlüftungsschraube lockern und
den Bremshebel bis zum Anschlag
bewegen.
h. Die Entlüftungsschraube festziehen,
danach den Handbremshebel loslassen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
i. Schritte (e) bis (h) solange wiederholen,
bis sich keine Luftblasen mehr im Kunst-
stoffschlauch befinden.

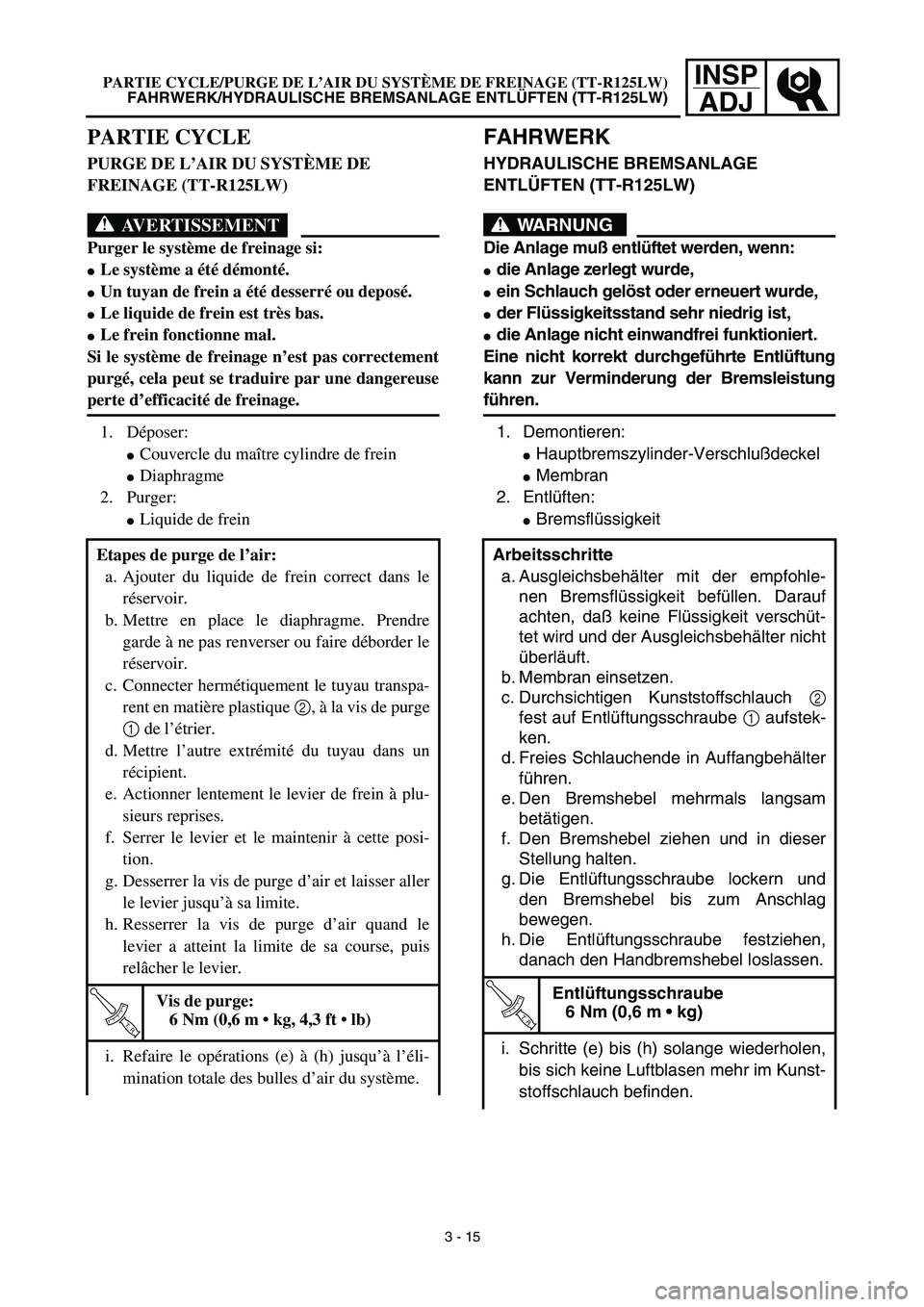

PARTIE CYCLE/PURGE DE L’AIR DU SYSTÈME DE FREINAGE (TT-R125LW)
FAHRWERK/HYDRAULISCHE BREMSANLAGE ENTLÜFTEN (TT-R125LW)
PARTIE CYCLE
PURGE DE L’AIR DU SYSTÈME DE
FREINAGE (TT-R125LW)
AVERTISSEMENT
Purger le système de freinage si:
Le système a été démonté.
Un tuyan de frein a été desserré ou deposé.
Le liquide de frein est très bas.
Le frein fonctionne mal.
Si le système de freinage n’est pas correctement
purgé, cela peut se traduire par une dangereuse
perte d’efficacité de freinage.
1. Déposer:
Couvercle du maître cylindre de frein
Diaphragme
2. Purger:
Liquide de frein
Etapes de purge de l’air:
a. Ajouter du liquide de frein correct dans le
réservoir.
b. Mettre en place le diaphragme. Prendre
garde à ne pas renverser ou faire déborder le
réservoir.
c. Connecter hermétiquement le tuyau transpa-
rent en matière plastique 2, à la vis de purge
1 de l’étrier.
d. Mettre l’autre extrémité du tuyau dans un
récipient.
e. Actionner lentement le levier de frein à plu-
sieurs reprises.
f. Serrer le levier et le maintenir à cette posi-
tion.
g. Desserrer la vis de purge d’air et laisser aller
le levier jusqu’à sa limite.
h. Resserrer la vis de purge d’air quand le
levier a atteint la limite de sa course, puis
relâcher le levier.
T R..
Vis de purge:
6 Nm (0,6 m • kg, 4,3 ft • lb)
i. Refaire le opérations (e) à (h) jusqu’à l’éli-
mination totale des bulles d’air du système.
3 - 15

3 - 16
INSP
ADJ

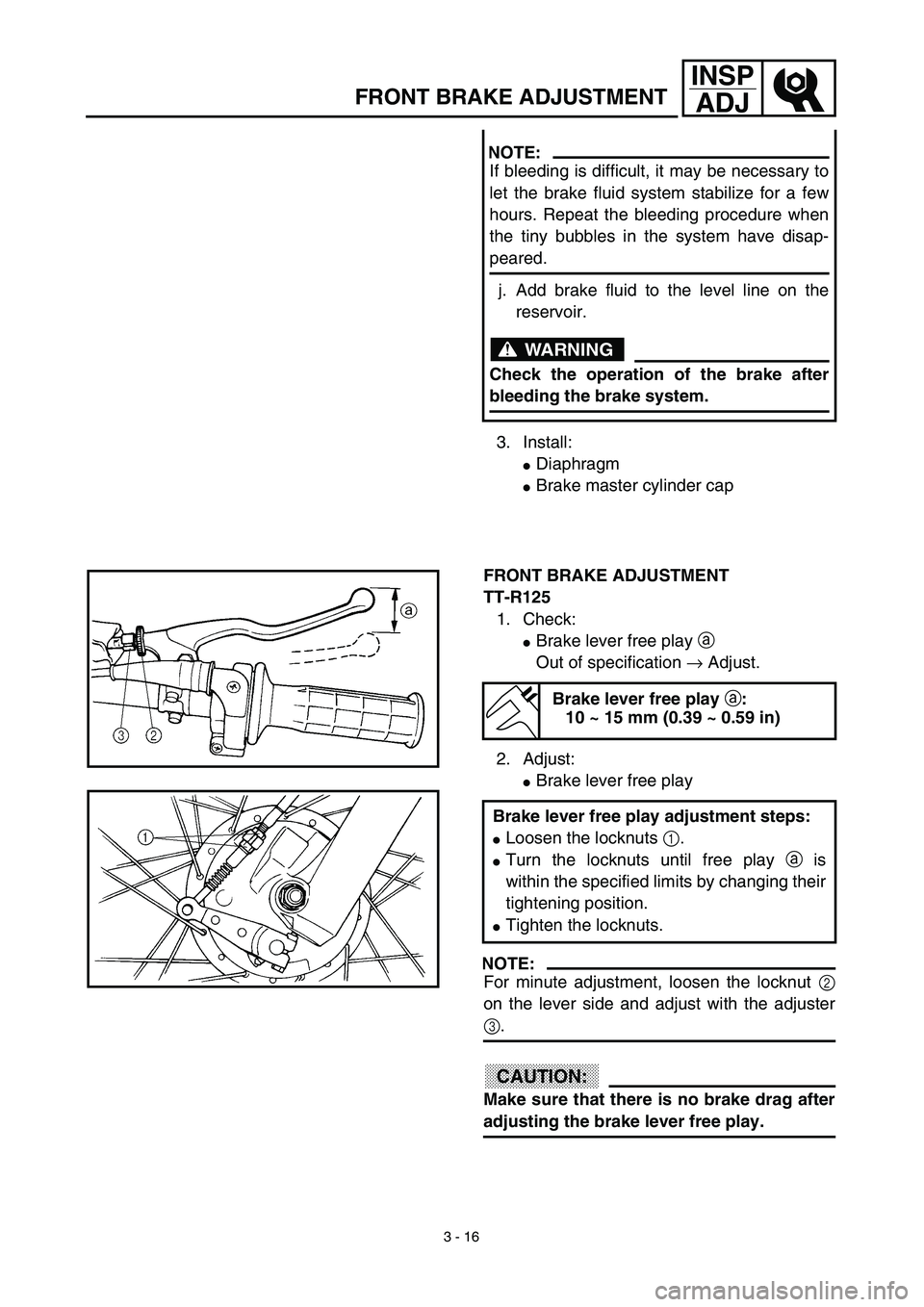

3. Install:
Diaphragm
Brake master cylinder cap
NOTE:
If bleeding is difficult, it may be necessary to
let the brake fluid system stabilize for a few
hours. Repeat the bleeding procedure when
the tiny bubbles in the system have disap-
peared.
j. Add brake fluid to the level line on the
reservoir.
WARNING
Check the operation of the brake after
bleeding the brake system.
FRONT BRAKE ADJUSTMENT
TT-R125
1. Check:
Brake lever free play a
Out of specification → Adjust.
2. Adjust:
Brake lever free play
NOTE:
For minute adjustment, loosen the locknut 2
on the lever side and adjust with the adjuster
3.
CAUTION:
Make sure that there is no brake drag after
adjusting the brake lever free play.
Brake lever free play a:
10 ~ 15 mm (0.39 ~ 0.59 in)
Brake lever free play adjustment steps:
Loosen the locknuts 1.
Turn the locknuts until free play a is
within the specified limits by changing their
tightening position.
Tighten the locknuts.
FRONT BRAKE ADJUSTMENT

INSP

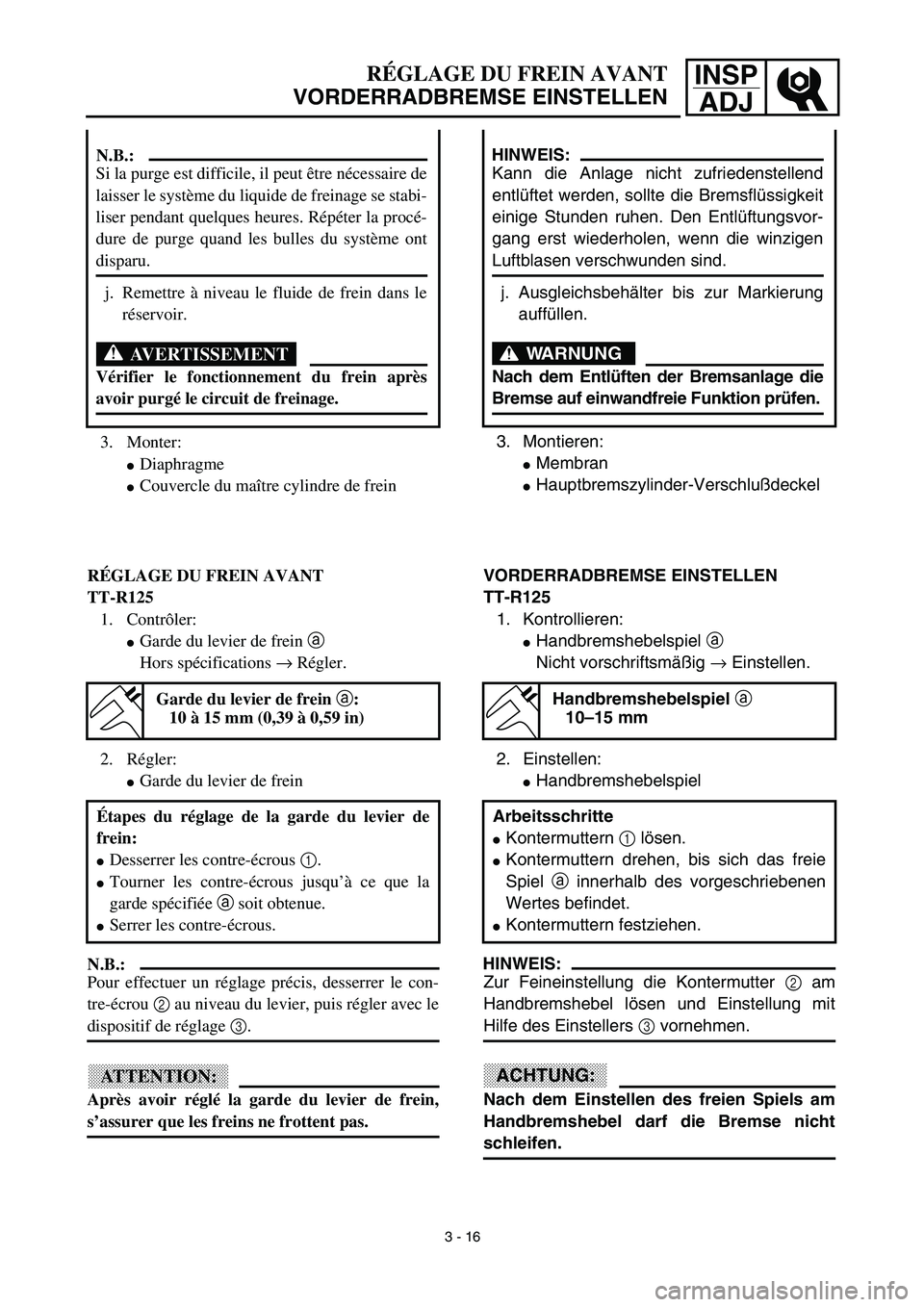

ADJRÉGLAGE DU FREIN AVANT
VORDERRADBREMSE EINSTELLEN
3. Montieren:
Membran
Hauptbremszylinder-Verschlußdeckel
HINWEIS:
Kann die Anlage nicht zufriedenstellend
entlüftet werden, sollte die Bremsflüssigkeit
einige Stunden ruhen. Den Entlüftungsvor-
gang erst wiederholen, wenn die winzigen
Luftblasen verschwunden sind.
j. Ausgleichsbehälter bis zur Markierung
auffüllen.
WARNUNG
Nach dem Entlüften der Bremsanlage die
Bremse auf einwandfreie Funktion prüfen.
VORDERRADBREMSE EINSTELLEN
TT-R125
1. Kontrollieren:
Handbremshebelspiel a
Nicht vorschriftsmäßig → Einstellen.
2. Einstellen:
Handbremshebelspiel
HINWEIS:
Zur Feineinstellung die Kontermutter 2 am
Handbremshebel lösen und Einstellung mit
Hilfe des Einstellers 3 vornehmen.
ACHTUNG:
Nach dem Einstellen des freien Spiels am
Handbremshebel darf die Bremse nicht
schleifen.
Handbremshebelspiel a
10–15 mm
Arbeitsschritte
Kontermuttern 1 lösen.
Kontermuttern drehen, bis sich das freie
Spiel a innerhalb des vorgeschriebenen
Wertes befindet.
Kontermuttern festziehen.
3. Monter:
Diaphragme
Couvercle du maître cylindre de frein
N.B.:
Si la purge est difficile, il peut être nécessaire de
laisser le système du liquide de freinage se stabi-
liser pendant quelques heures. Répéter la procé-
dure de purge quand les bulles du système ont
disparu.
j. Remettre à niveau le fluide de frein dans le
réservoir.
AVERTISSEMENT
Vérifier le fonctionnement du frein après
avoir purgé le circuit de freinage.
RÉGLAGE DU FREIN AVANT
TT-R125
1. Contrôler:
Garde du levier de frein a
Hors spécifications → Régler.
2. Régler:
Garde du levier de frein
N.B.:
Pour effectuer un réglage précis, desserrer le con-
tre-écrou 2 au niveau du levier, puis régler avec le
dispositif de réglage 3.
ATTENTION:
Après avoir réglé la garde du levier de frein,
s’assurer que les freins ne frottent pas.
Garde du levier de frein a:
10 à 15 mm (0,39 à 0,59 in)
Étapes du réglage de la garde du levier de
frein:
Desserrer les contre-écrous 1.
Tourner les contre-écrous jusqu’à ce que la
garde spécifiée a soit obtenue.
Serrer les contre-écrous.
3 - 16

3 - 17
INSP
ADJ

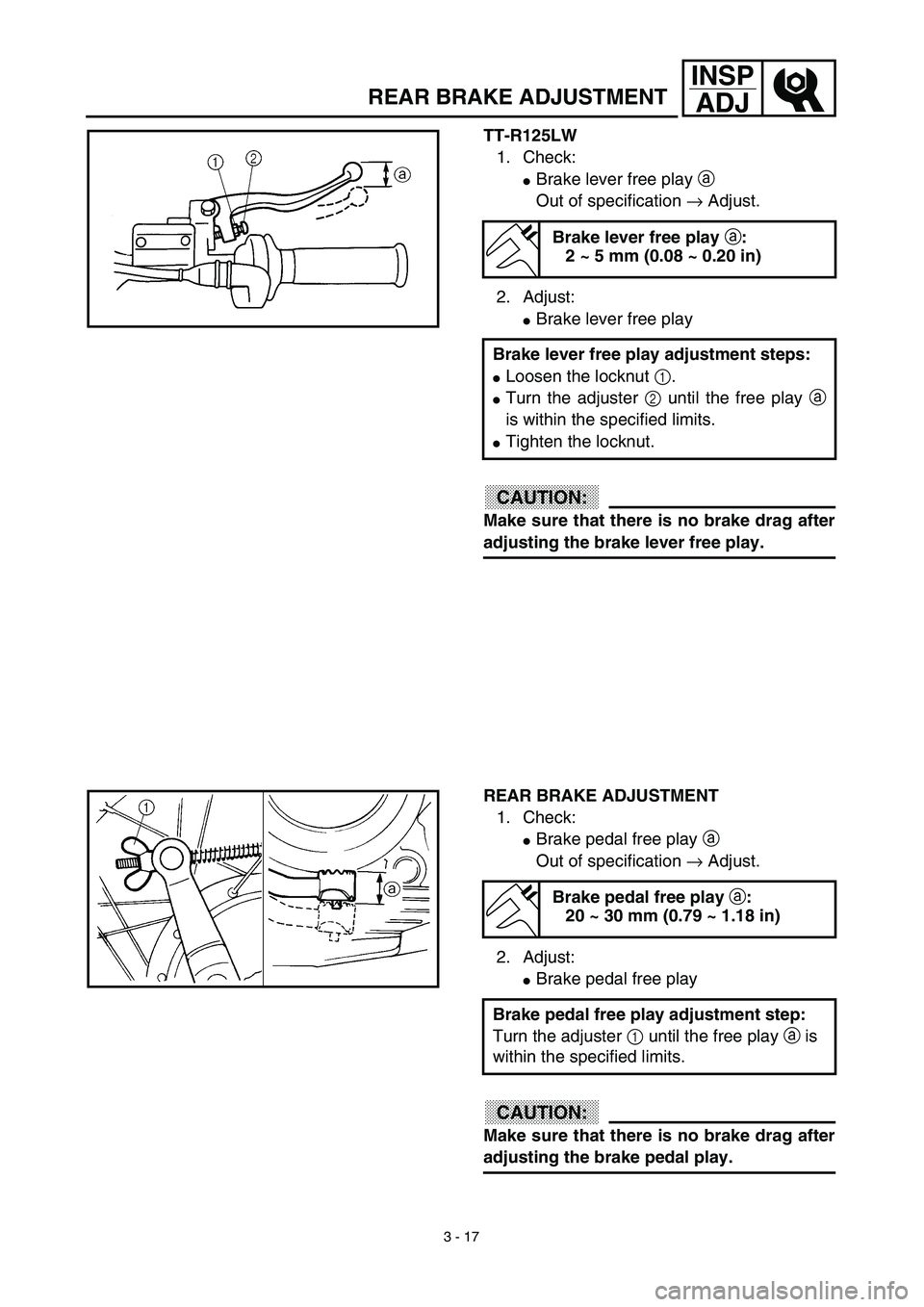

TT-R125LW
1. Check:
Brake lever free play a
Out of specification → Adjust.
2. Adjust:
Brake lever free play
CAUTION:
Make sure that there is no brake drag after
adjusting the brake lever free play.
Brake lever free play a:
2 ~ 5 mm (0.08 ~ 0.20 in)
Brake lever free play adjustment steps:
Loosen the locknut 1.
Turn the adjuster 2 until the free play a
is within the specified limits.
Tighten the locknut.
REAR BRAKE ADJUSTMENT
1. Check:
Brake pedal free play a
Out of specification → Adjust.
2. Adjust:
Brake pedal free play
CAUTION:
Make sure that there is no brake drag after
adjusting the brake pedal play.
Brake pedal free play a:
20 ~ 30 mm (0.79 ~ 1.18 in)
Brake pedal free play adjustment step:
Turn the adjuster 1 until the free play a is
within the specified limits.
REAR BRAKE ADJUSTMENT

INSP
ADJRÉGLAGE DU FREIN ARRIÈRE

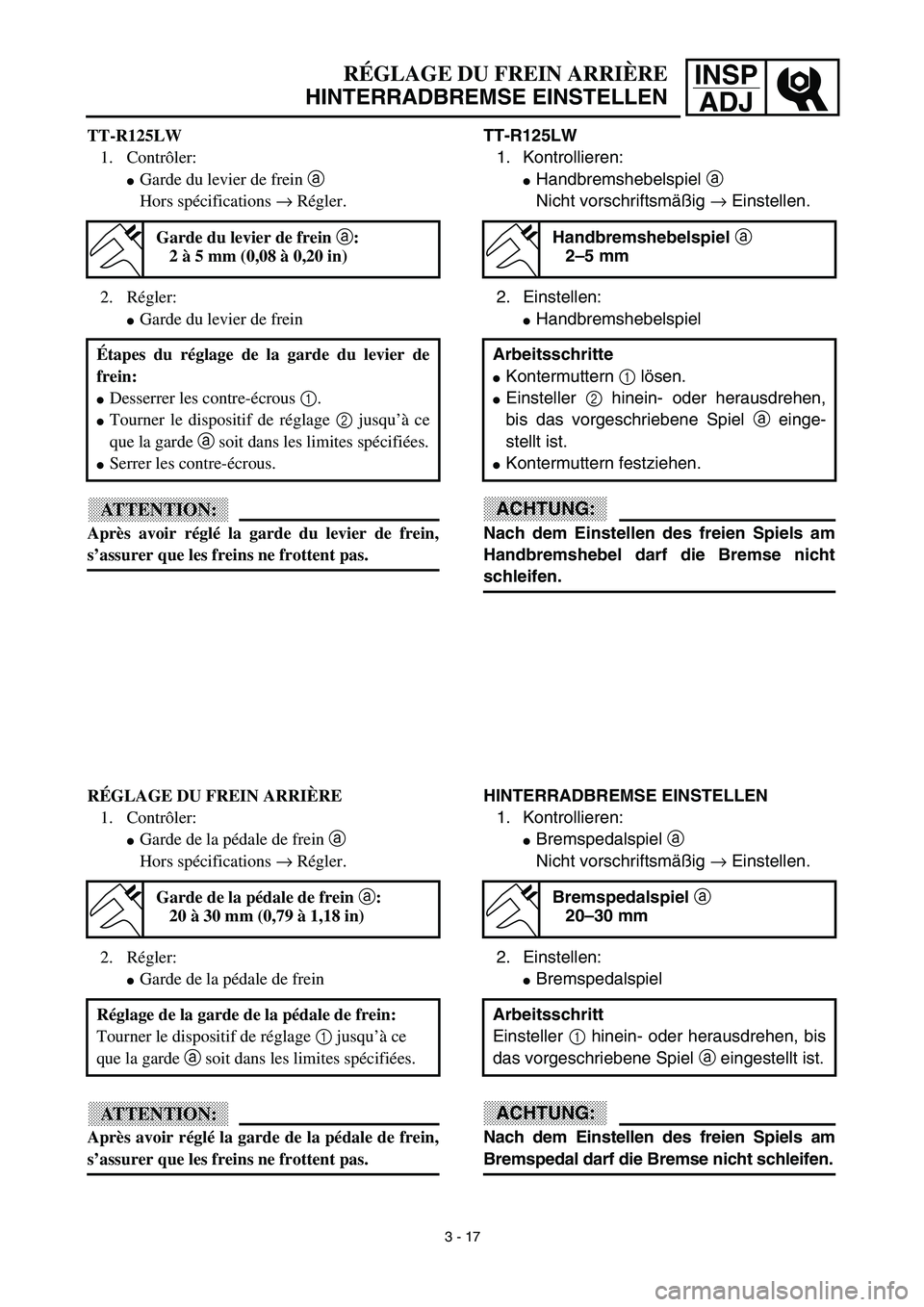

HINTERRADBREMSE EINSTELLEN
TT-R125LW
1. Kontrollieren:
Handbremshebelspiel a
Nicht vorschriftsmäßig → Einstellen.
2. Einstellen:
Handbremshebelspiel
ACHTUNG:
Nach dem Einstellen des freien Spiels am
Handbremshebel darf die Bremse nicht
schleifen.
Handbremshebelspiel a
2–5 mm
Arbeitsschritte
Kontermuttern 1 lösen.
Einsteller 2 hinein- oder herausdrehen,
bis das vorgeschriebene Spiel a einge-
stellt ist.
Kontermuttern festziehen.
HINTERRADBREMSE EINSTELLEN
1. Kontrollieren:
Bremspedalspiel a
Nicht vorschriftsmäßig → Einstellen.
2. Einstellen:
Bremspedalspiel
ACHTUNG:
Nach dem Einstellen des freien Spiels am
Bremspedal darf die Bremse nicht schleifen.
Bremspedalspiel a
20–30 mm
Arbeitsschritt
Einsteller 1 hinein- oder herausdrehen, bis
das vorgeschriebene Spiel a eingestellt ist.
TT-R125LW
1. Contrôler:
Garde du levier de frein a
Hors spécifications → Régler.
2. Régler:
Garde du levier de frein
ATTENTION:
Après avoir réglé la garde du levier de frein,
s’assurer que les freins ne frottent pas.
Garde du levier de frein a:
2 à 5 mm (0,08 à 0,20 in)
Étapes du réglage de la garde du levier de
frein:
Desserrer les contre-écrous 1.
Tourner le dispositif de réglage 2 jusqu’à ce
que la garde a soit dans les limites spécifiées.
Serrer les contre-écrous.
RÉGLAGE DU FREIN ARRIÈRE
1. Contrôler:
Garde de la pédale de frein a
Hors spécifications → Régler.
2. Régler:
Garde de la pédale de frein
ATTENTION:
Après avoir réglé la garde de la pédale de frein,
s’assurer que les freins ne frottent pas.
Garde de la pédale de frein a:
20 à 30 mm (0,79 à 1,18 in)
Réglage de la garde de la pédale de frein:
Tourner le dispositif de réglage 1 jusqu’à ce
que la garde a soit dans les limites spécifiées.
3 - 17

3 - 18
INSP
ADJ

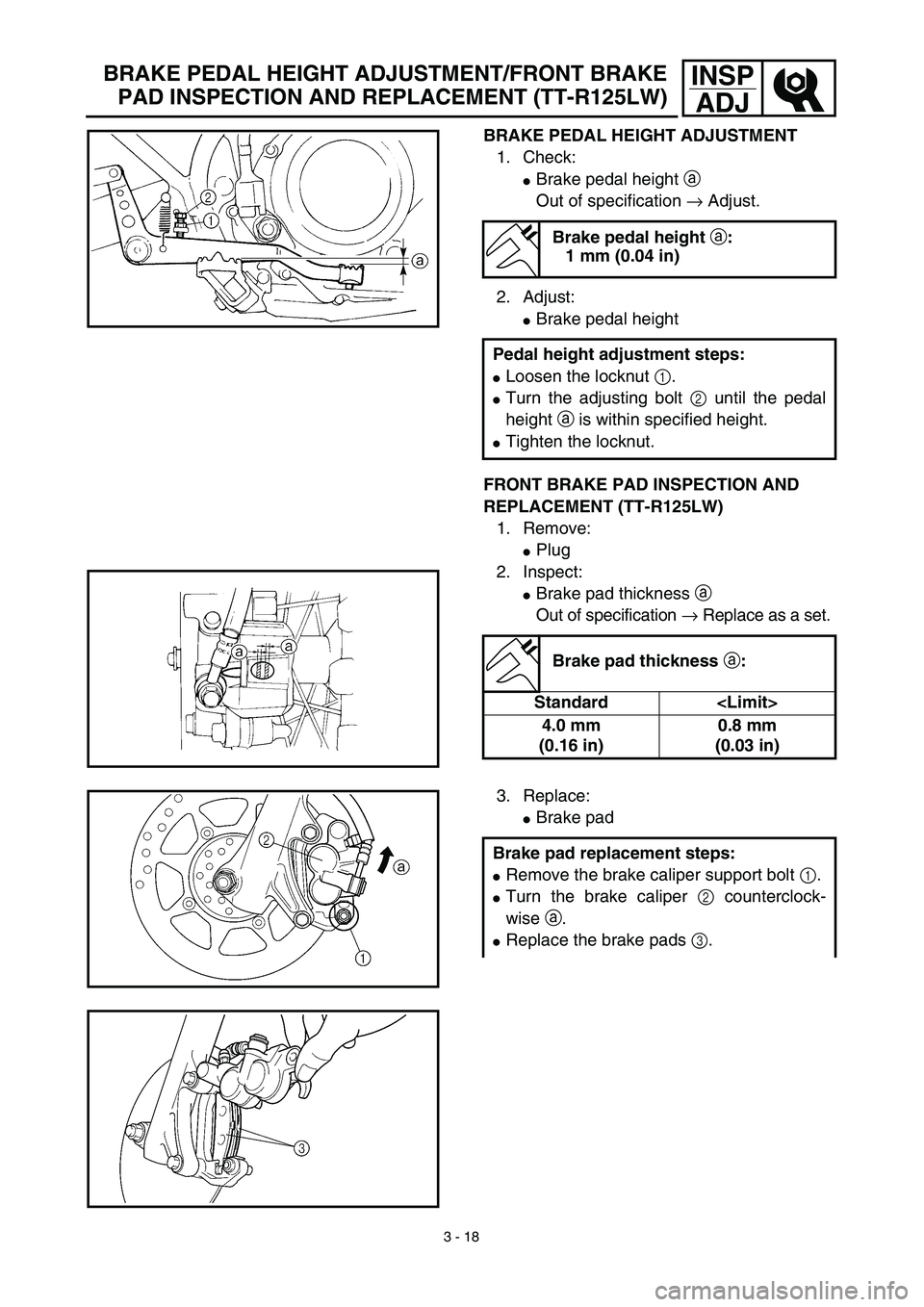

BRAKE PEDAL HEIGHT ADJUSTMENT
1. Check:
Brake pedal height a
Out of specification → Adjust.
2. Adjust:
Brake pedal height
FRONT BRAKE PAD INSPECTION AND
REPLACEMENT (TT-R125LW)
1. Remove:
Plug
2. Inspect:
Brake pad thickness a
Out of specification → Replace as a set.
Brake pedal height a:
1 mm (0.04 in)
Pedal height adjustment steps:
Loosen the locknut 1.
Turn the adjusting bolt 2 until the pedal
height a is within specified height.
Tighten the locknut.
Brake pad thickness a:
Standard
4.0 mm
(0.16 in)0.8 mm
(0.03 in)
3. Replace:
Brake pad
Brake pad replacement steps:
Remove the brake caliper support bolt 1.
Turn the brake caliper 2 counterclock-
wise a.
Replace the brake pads 3.
BRAKE PEDAL HEIGHT ADJUSTMENT/FRONT BRAKE
PAD INSPECTION AND REPLACEMENT (TT-R125LW)

INSP
ADJ
BREMSPEDAL-HÖHE EINSTELLEN
1. Kontrollieren:
Bremspedal-Höhe a
Nicht vorschriftsmäßig → Einstellen.
2. Einstellen:
Bremspedal-Höhe
VORDERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEUERN
(TT-R125LW)
1. Ausbauen:
Schraube
2. Kontrollieren:
Bremsbelagstärke a
Unvorschriftsmäßig → Komplett erneu-
ern.
3. Erneuern:
Bremsbelagplatte
Bremspedal-Höhe a
1 mm
Arbeitsschritte
Kontermutter 1 lösen.
Einstellschraube 2 hinein- oder heraus-
drehen, bis die vorgeschriebene Pedal-
höhe a eingestellt ist.
Kontermutter wieder festziehen.
Bremsbelagstärke a
Standard
4,0 mm 0,8 mm
Schritte zum Austausch der Bremsbeläge
Bremssattel-Halteschraube 1 demontie-
ren.
Bremssattel 2 im Gegenuhrzeigersinn a
nach oben drehen.
Die Bremsbeläge 3 austauschen.

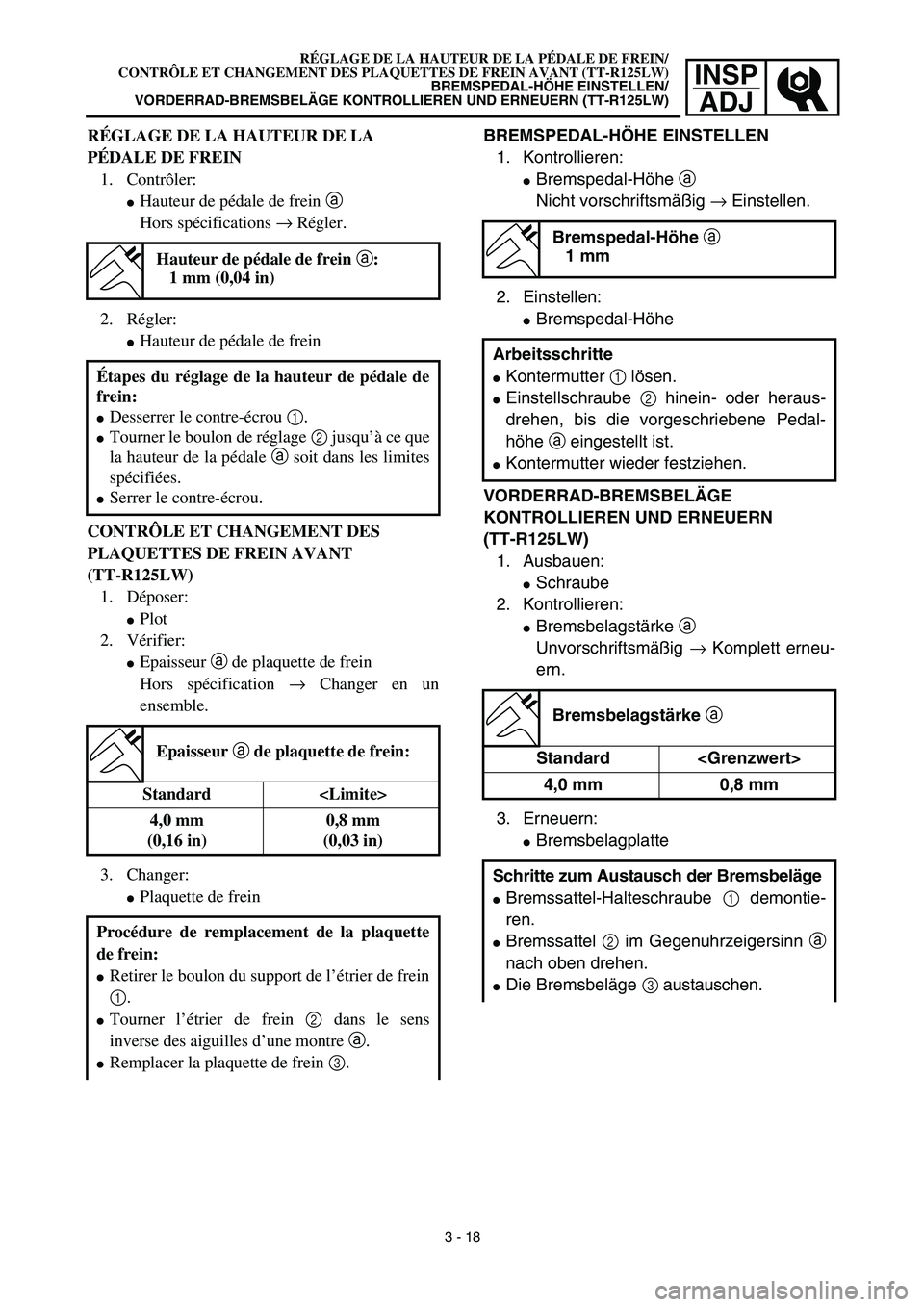

RÉGLAGE DE LA HAUTEUR DE LA PÉDALE DE FREIN/
CONTRÔLE ET CHANGEMENT DES PLAQUETTES DE FREIN AVANT (TT-R125LW)
BREMSPEDAL-HÖHE EINSTELLEN/
VORDERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN (TT-R125LW)
RÉGLAGE DE LA HAUTEUR DE LA
PÉDALE DE FREIN
1. Contrôler:
Hauteur de pédale de frein a
Hors spécifications → Régler.
2. Régler:
Hauteur de pédale de frein
CONTRÔLE ET CHANGEMENT DES
PLAQUETTES DE FREIN AVANT
(TT-R125LW)
1. Déposer:
Plot
2. Vérifier:
Epaisseur a de plaquette de frein
Hors spécification → Changer en un
ensemble.
3. Changer:
Plaquette de frein
Hauteur de pédale de frein a:
1 mm (0,04 in)
Étapes du réglage de la hauteur de pédale de
frein:
Desserrer le contre-écrou 1.
Tourner le boulon de réglage 2 jusqu’à ce que
la hauteur de la pédale a soit dans les limites
spécifiées.
Serrer le contre-écrou.
Epaisseur a de plaquette de frein:
Standard
4,0 mm
(0,16 in)0,8 mm
(0,03 in)
Procédure de remplacement de la plaquette
de frein:
Retirer le boulon du support de l’étrier de frein
1.
Tourner l’étrier de frein 2 dans le sens
inverse des aiguilles d’une montre a.
Remplacer la plaquette de frein 3.
3 - 18

3 - 19
INSP
ADJ
4. Inspect:
Brake fluid level
Refer to “BRAKE FLUID LEVEL
INSPECTION” section in the CHAP-
TER 3.
5. Check:
Brake lever operation
A softy or spongy feeling → Bleed
brake system.
Refer to “BRAKE SYSTEM AIR
BLEEDING” section.

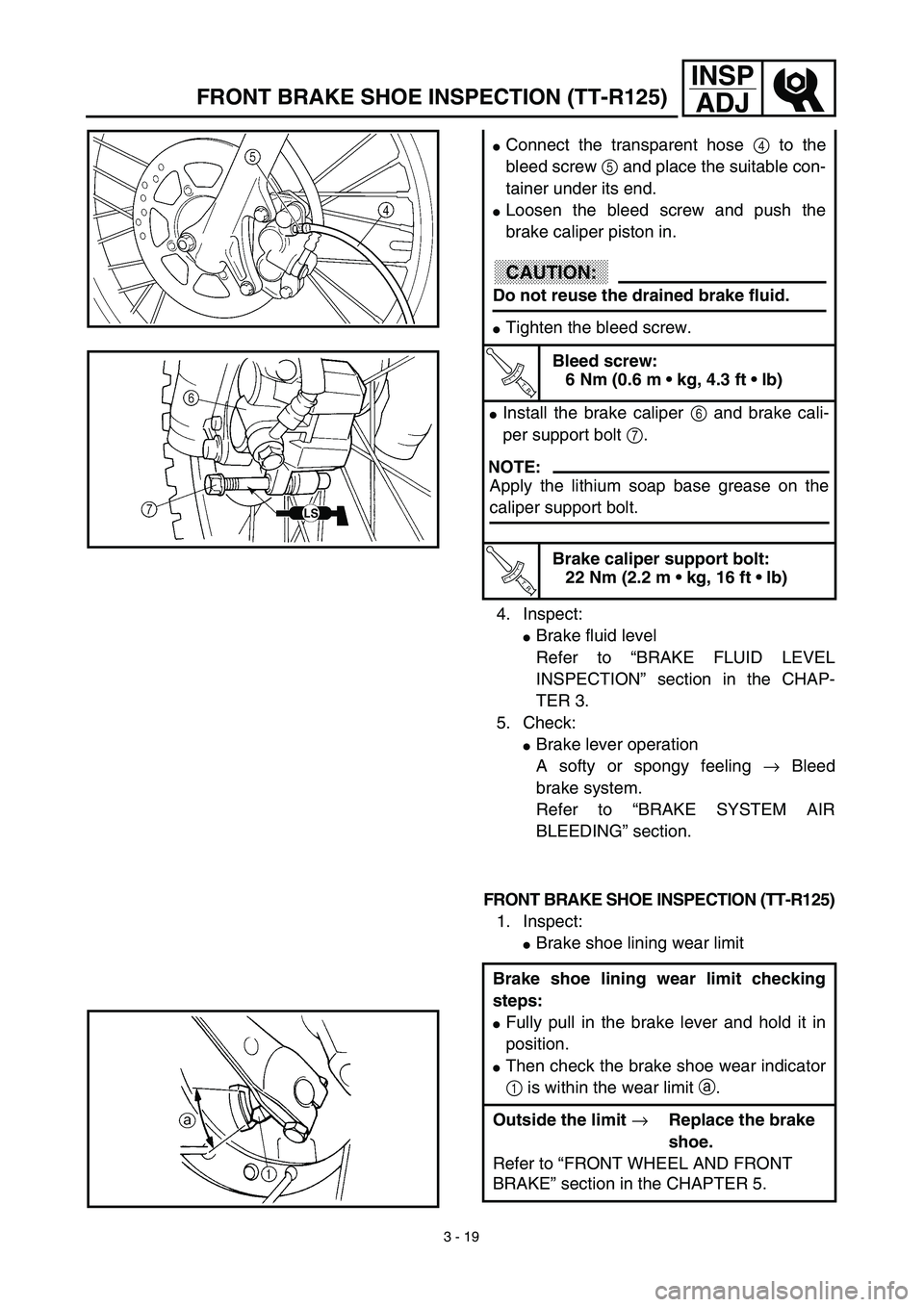

FRONT BRAKE SHOE INSPECTION (TT-R125)
1. Inspect:
Brake shoe lining wear limit
Connect the transparent hose 4 to the
bleed screw 5 and place the suitable con-
tainer under its end.
Loosen the bleed screw and push the
brake caliper piston in.
CAUTION:
Do not reuse the drained brake fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
Install the brake caliper 6 and brake cali-
per support bolt 7.
NOTE:
Apply the lithium soap base grease on the
caliper support bolt.
T R..
Brake caliper support bolt:
22 Nm (2.2 m • kg, 16 ft • lb)
Brake shoe lining wear limit checking
steps:
Fully pull in the brake lever and hold it in
position.
Then check the brake shoe wear indicator
1 is within the wear limit a.
Outside the limit → Replace the brake
shoe.
Refer to “FRONT WHEEL AND FRONT
BRAKE” section in the CHAPTER 5.
FRONT BRAKE SHOE INSPECTION (TT-R125)

INSP

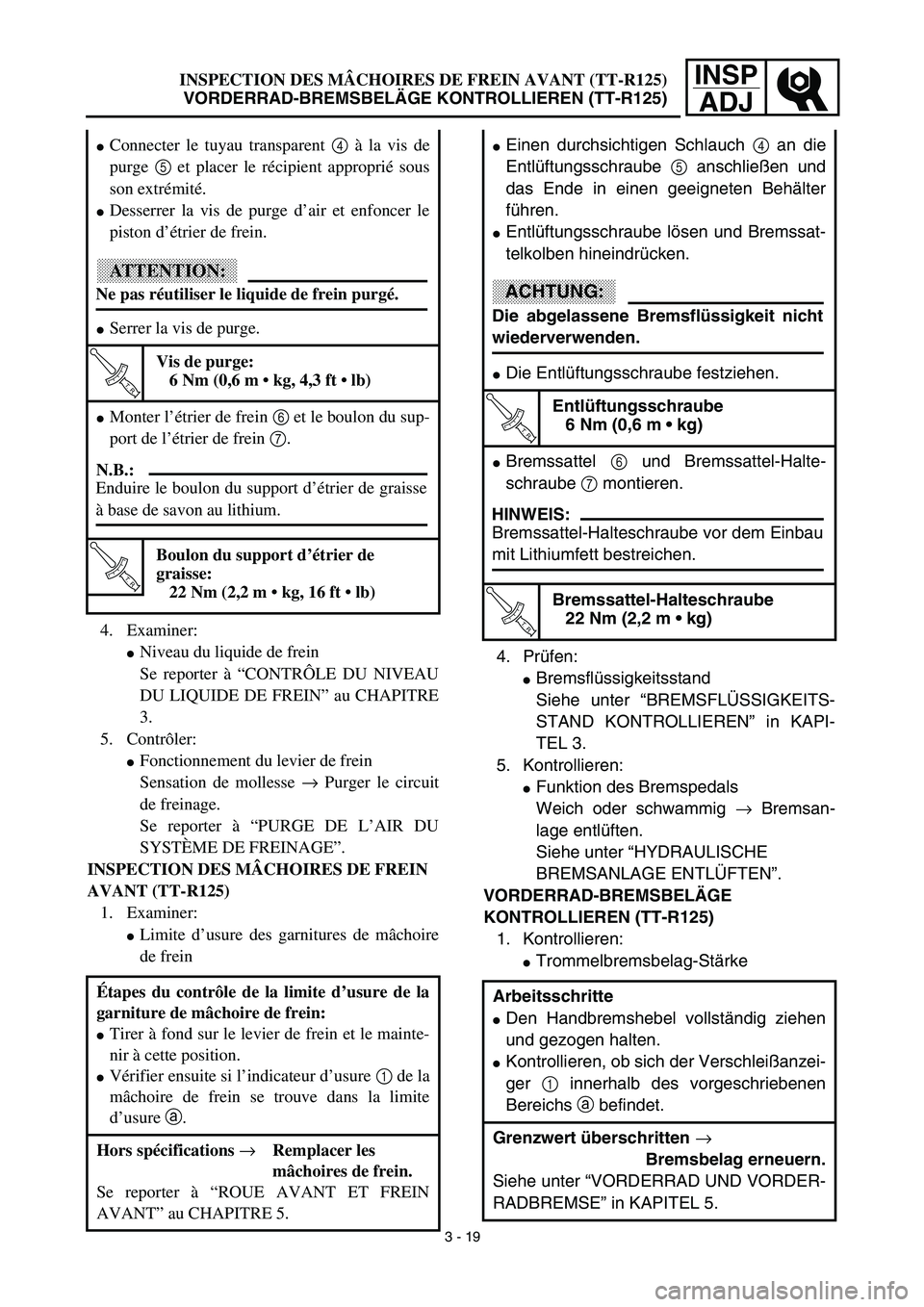

ADJINSPECTION DES MÂCHOIRES DE FREIN AVANT (TT-R125)
VORDERRAD-BREMSBELÄGE KONTROLLIEREN (TT-R125)
4. Prüfen:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜSSIGKEITS-
STAND KONTROLLIEREN” in KAPI-
TEL 3.
5. Kontrollieren:
Funktion des Bremspedals
Weich oder schwammig → Bremsan-
lage entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN”.
VORDERRAD-BREMSBELÄGE
KONTROLLIEREN (TT-R125)
1. Kontrollieren:
Trommelbremsbelag-Stärke
Einen durchsichtigen Schlauch 4 an die
Entlüftungsschraube 5 anschließen und
das Ende in einen geeigneten Behälter
führen.
Entlüftungsschraube lösen und Bremssat-
telkolben hineindrücken.
Die Entlüftungsschraube festziehen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
Bremssattel 6 und Bremssattel-Halte-
schraube 7 montieren.
T R..
Bremssattel-Halteschraube
22 Nm (2,2 m • kg)
Arbeitsschritte
Den Handbremshebel vollständig ziehen
und gezogen halten.
Kontrollieren, ob sich der Verschleißanzei-
ger 1 innerhalb des vorgeschriebenen
Bereichs a befindet.
Grenzwert überschritten →
Bremsbelag erneuern.
Siehe unter “VORDERRAD UND VORDER-
RADBREMSE” in KAPITEL 5.
ACHTUNG:
Die abgelassene Bremsflüssigkeit nicht
wiederverwenden.
HINWEIS:
Bremssattel-Halteschraube vor dem Einbau
mit Lithiumfett bestreichen.
4. Examiner:
Niveau du liquide de frein
Se reporter à “CONTRÔLE DU NIVEAU
DU LIQUIDE DE FREIN” au CHAPITRE
3.
5. Contrôler:
Fonctionnement du levier de frein
Sensation de mollesse → Purger le circuit
de freinage.
Se reporter à “PURGE DE L’AIR DU
SYSTÈME DE FREINAGE”.
INSPECTION DES MÂCHOIRES DE FREIN
AVANT (TT-R125)
1. Examiner:
Limite d’usure des garnitures de mâchoire
de frein
Connecter le tuyau transparent 4 à la vis de
purge 5 et placer le récipient approprié sous
son extrémité.
Desserrer la vis de purge d’air et enfoncer le
piston d’étrier de frein.
Serrer la vis de purge.
T R..
Vis de purge:
6 Nm (0,6 m • kg, 4,3 ft • lb)
Monter l’étrier de frein 6 et le boulon du sup-
port de l’étrier de frein 7.
T R..
Boulon du support d’étrier de
graisse:
22 Nm (2,2 m • kg, 16 ft • lb)
Étapes du contrôle de la limite d’usure de la
garniture de mâchoire de frein:
Tirer à fond sur le levier de frein et le mainte-
nir à cette position.
Vérifier ensuite si l’indicateur d’usure 1 de la
mâchoire de frein se trouve dans la limite
d’usure a.
Hors spécifications →Remplacer les
mâchoires de frein.
Se reporter à “ROUE AVANT ET FREIN
AVANT” au CHAPITRE 5.
ATTENTION:
Ne pas réutiliser le liquide de frein purgé.
N.B.:
Enduire le boulon du support d’étrier de graisse
à base de savon au lithium.
3 - 19

3 - 20
INSP
ADJ

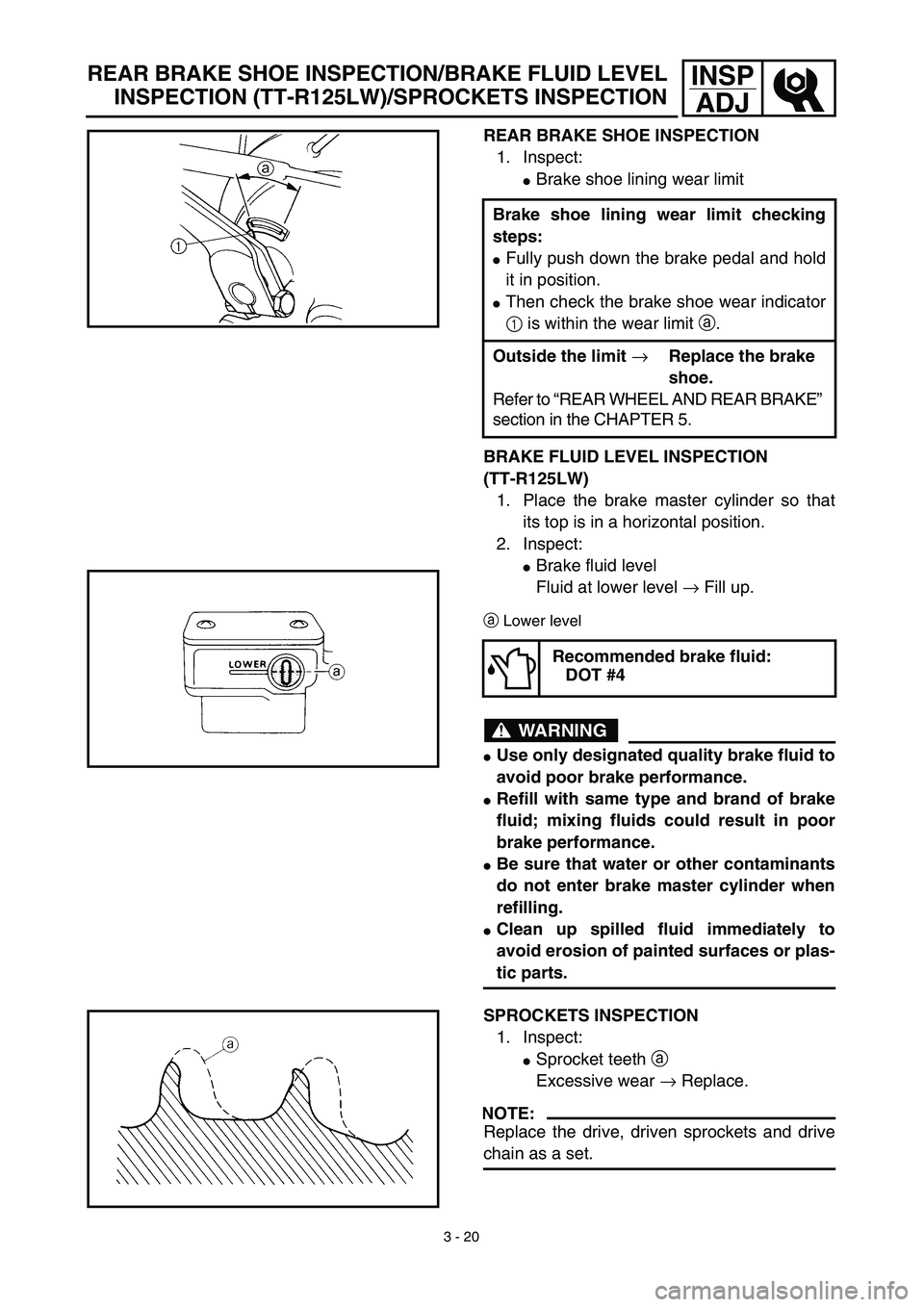

REAR BRAKE SHOE INSPECTION
1. Inspect:
Brake shoe lining wear limit
BRAKE FLUID LEVEL INSPECTION
(TT-R125LW)
1. Place the brake master cylinder so that
its top is in a horizontal position.
2. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
aLower level
WARNING
Use only designated quality brake fluid to
avoid poor brake performance.
Refill with same type and brand of brake
fluid; mixing fluids could result in poor
brake performance.
Be sure that water or other contaminants
do not enter brake master cylinder when
refilling.
Clean up spilled fluid immediately to
avoid erosion of painted surfaces or plas-
tic parts. Brake shoe lining wear limit checking
steps:
Fully push down the brake pedal and hold
it in position.
Then check the brake shoe wear indicator
1 is within the wear limit a.
Outside the limit → Replace the brake
shoe.
Refer to “REAR WHEEL AND REAR BRAKE”
section in the CHAPTER 5.
Recommended brake fluid:
DOT #4
SPROCKETS INSPECTION
1. Inspect:
Sprocket teeth a
Excessive wear → Replace.
NOTE:
Replace the drive, driven sprockets and drive
chain as a set.
REAR BRAKE SHOE INSPECTION/BRAKE FLUID LEVEL
INSPECTION (TT-R125LW)/SPROCKETS INSPECTION
