YAMAHA TTR125 2003 Betriebsanleitungen (in German)

ENG

4 - 1
MOTOR

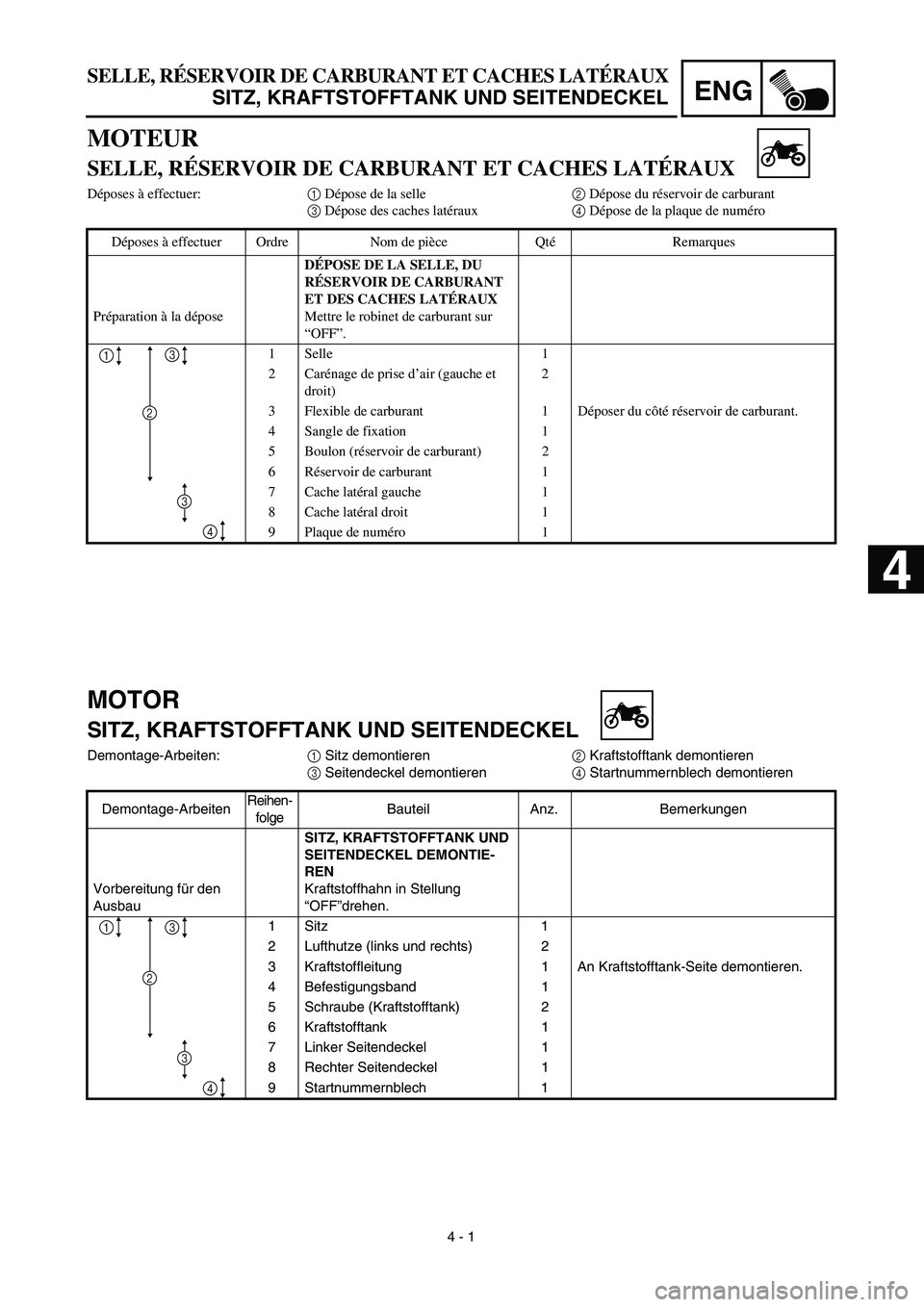

SITZ, KRAFTSTOFFTANK UND SEITENDECKEL
Demontage-Arbeiten:
1
Sitz demontieren
2
Kraftstofftank demontieren
3
Seitendeckel demontieren
4
Startnummernblech demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
Ausbau
SITZ, KRAFTSTOFFTANK UND
SEITENDECKEL DEMONTIE-
REN
Kraftstoffhahn in Stellung
“OFF”drehen.
1 Sitz 1
2 Lufthutze (links und rechts) 2
3 Kraftstoffleitung 1 An Kraftstofftank-Seite demontieren.
4 Befestigungsband 1
5 Schraube (Kraftstofftank) 2
6 Kraftstofftank 1
7 Linker Seitendeckel 1
8 Rechter Seitendeckel 1
9Startnummernblech
1
13
4
2
3

SELLE, RÉSERVOIR DE CARBURANT ET CACHES LATÉRAUX
SITZ, KRAFTSTOFFTANK UND SEITENDECKEL
MOTEUR
SELLE, RÉSERVOIR DE CARBURANT ET CACHES LATÉRAUX
Déposes à effectuer:
1
Dépose de la selle
2
Dépose du réservoir de carburant
3
Dépose des caches latéraux
4
Dépose de la plaque de numéro
Déposes à effectuer Ordre Nom de pièce QtéRemarques
Préparation à la dépose
DÉPOSE DE LA SELLE, DU
RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX
Mettre le robinet de carburant sur
“OFF”.
1 Selle 1
2 Carénage de prise d’air (gauche et
droit)2
3 Flexible de carburant 1 Déposer du côté réservoir de carburant.
4 Sangle de fixation 1
5 Boulon (réservoir de carburant) 2
6Réservoir de carburant 1
7 Cache latéral gauche 1
8 Cache latéral droit 1
9 Plaque de numéro 1
13
4
2
3

4

4 - 2
ENG

MUFFLER
MUFFLER
Extent of removal:
1
Muffler removal
Extent of removal Order Part name Q’ty Remarks
MUFFLER REMOVAL
Preparation for removal Right side cover Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Bolt (spark arrester) 3
2 Spark arrester 1
3 Nut (muffler) 2
4 Bolt (muffler) 1
5Muffler
1
1

ENG

4 - 2
SCHALLDÄMPFER
Demontage-Arbeiten:
1
Schalldämpfer demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
SCHALLDÄMPFER DEMONTIE-
REN
Vorbereitung für den
AusbauRechter Seitendeckel Siehe unter “SITZ, KRAFTSTOFFTANK
UND SEITENDECKEL”.
1 Schraube (Funkenlöscher) 3
2 Funkenlöscher 1
3 Mutter (Schalldämpfer) 2
4 Schraube (Schalldämpfer) 1
5Schalldämpfer
1
1

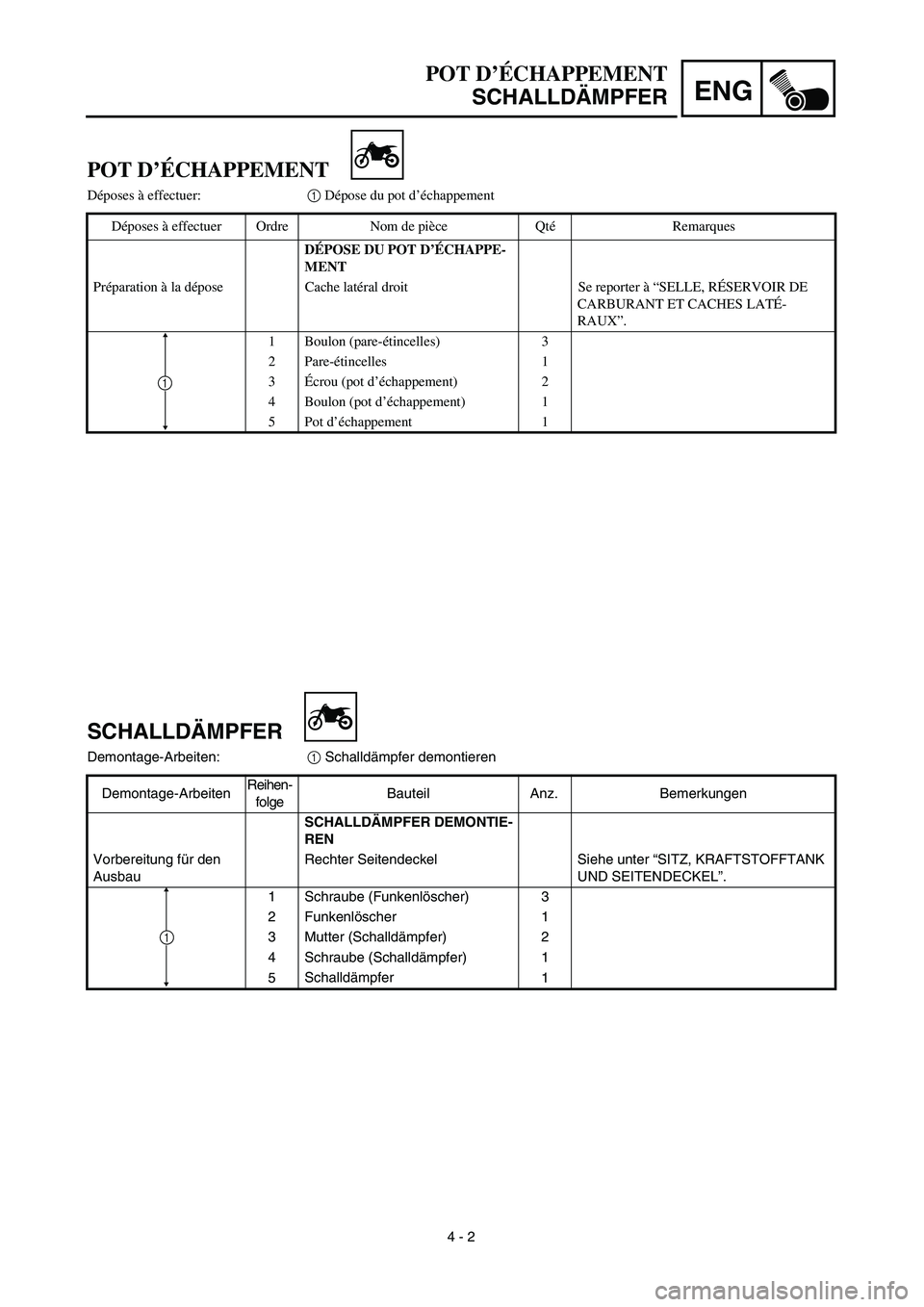

POT D’ÉCHAPPEMENT
Déposes à effectuer:
1
Dépose du pot d’échappement
Déposes à effectuer Ordre Nom de pièce QtéRemarques
DÉPOSE DU POT D’ÉCHAPPE-
MENT
Préparation à la dépose Cache latéral droit Se reporter à “SELLE, RÉSERVOIR DE
CARBURANT ET CACHES LATÉ-
RAUX”.
1 Boulon (pare-étincelles) 3
2 Pare-étincelles 1
3Écrou (pot d’échappement) 2
4 Boulon (pot d’échappement) 1
5 Pot d’échappement 1
1

POT D’ÉCHAPPEMENT
SCHALLDÄMPFER

4 - 3
ENG

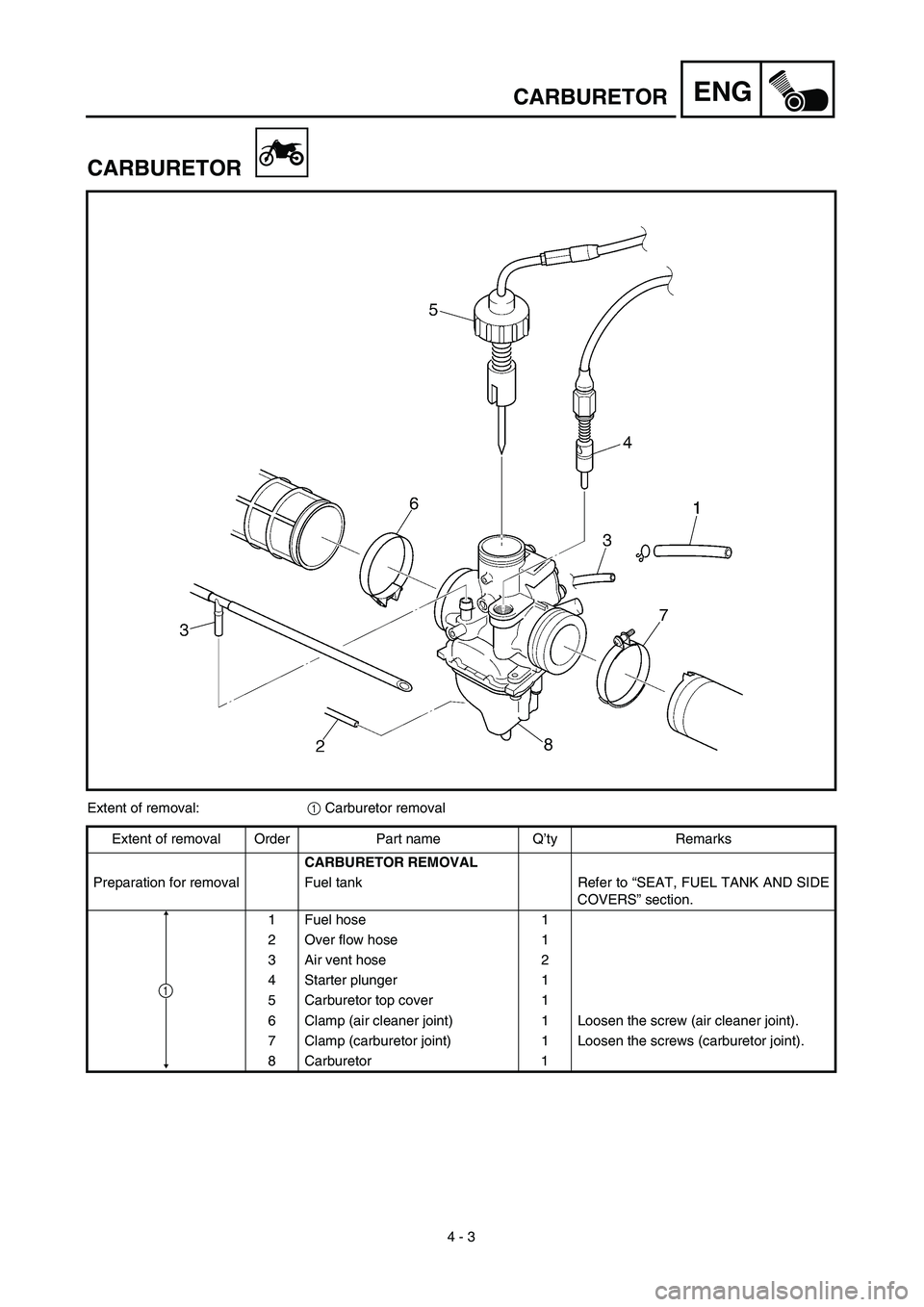

CARBURETOR
CARBURETOR
Extent of removal:
1
Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Fuel hose 1
2 Over flow hose 1
3 Air vent hose 2
4 Starter plunger 1
5 Carburetor top cover 1
6 Clamp (air cleaner joint) 1 Loosen the screw (air cleaner joint).
7 Clamp (carburetor joint) 1 Loosen the screws (carburetor joint).
8Carburetor
1
1

ENG

4 - 3

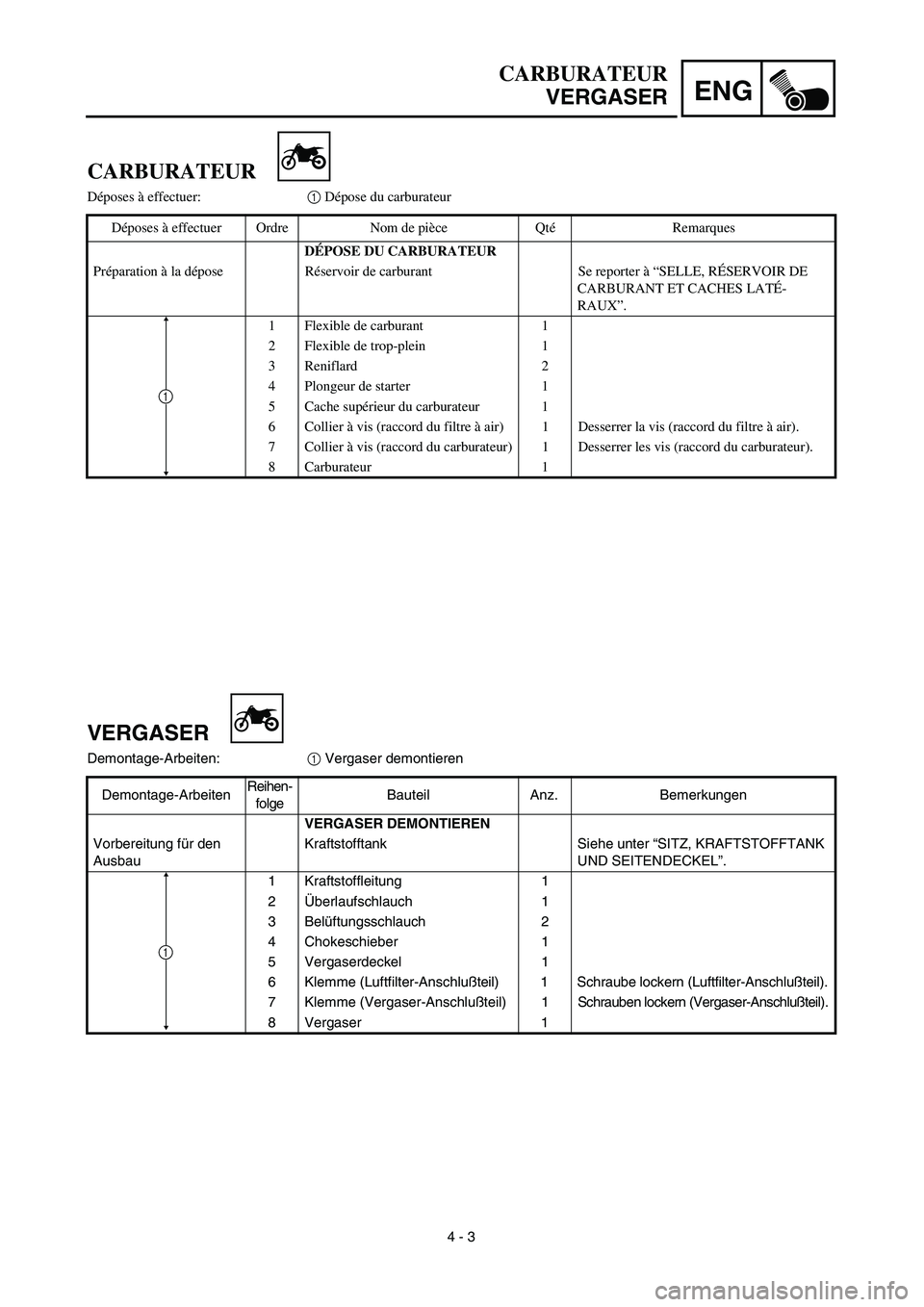

CARBURATEUR
VERGASER
VERGASER
Demontage-Arbeiten:
1
Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den
AusbauKraftstofftank Siehe unter “SITZ, KRAFTSTOFFTANK
UND SEITENDECKEL”.
1 Kraftstoffleitung 1
2Überlaufschlauch 1
3 Belüftungsschlauch 2
4 Chokeschieber 1
5 Vergaserdeckel 1
6 Klemme (Luftfilter-Anschlußteil) 1 Schraube lockern (Luftfilter-Anschlußteil).
7 Klemme (Vergaser-Anschlußteil) 1Schrauben lockern (Vergaser-Anschlußteil).
8Vergaser
1
1

CARBURATEUR
Déposes à effectuer:
1
Dépose du carburateur
Déposes à effectuer Ordre Nom de pièce QtéRemarques
DÉPOSE DU CARBURATEUR
Préparation à la dépose Réservoir de carburant Se reporter à “SELLE, RÉSERVOIR DE
CARBURANT ET CACHES LATÉ-
RAUX”.
1 Flexible de carburant 1
2 Flexible de trop-plein 1
3 Reniflard 2
4 Plongeur de starter 1
5 Cache supérieur du carburateur 1
6 Collier à vis (raccord du filtre à air) 1 Desserrer la vis (raccord du filtre à air).
7 Collier à vis (raccord du carburateur) 1 Desserrer les vis (raccord du carburateur).
8 Carburateur 1
1

4 - 4
ENG

CARBURETOR
EC468000
CARBURETOR DISASSEMBLY
Extent of removal:
1
Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1
Throttle cable 1
2
Throttle valve 1 Refer to “REMOVAL POINTS”.
3
Jet needle set 1
4
Carburetor top cover 1
5
Starter plunger 1
6
Float chamber 1
7
Float pivot pin 1
8
Float 1
9
Needle valve 1
0
Main jet washer 1
A
Needle valve seat holder 1
B
Needle valve seat 1
C
Main jet 1
D
Main jet nozzle 1
E
Pilot jet 1
F
Pilot air jet 1 1
G
Pilot air jet 2 1
H
Pilot air screw 1 Refer to “REMOVAL POINTS”.
I
Throttle stop screw 1
J
Coasting enricher 1
1

ENG

4 - 4
CARBURATEUR
VERGASER
VERGASER ZERLEGEN
Demontage-Arbeiten:
1
Vergaser zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1
Gaszug 1
2
Drosselventil 1 Siehe unter “DEMONTAGEPUNKTE”.
3
Düsennadel-Satz 1
4
Vergaserdeckel 1
5
Chokeschieber 1
6
Schwimmerkammer 1
7
Schwimmerachse 1
8
Schwimmer 1
9
Nadelventil 1
0
Hauptdüsen-Dichtscheibe 1
A
Nadelventilsitz-Halter 1
B
Nadelventilsitz 1
C
Hauptdüse 1
D
Hauptdüsenstock 1
E
Leerlaufdüse 1
F
Leerlaufluftdüse 1 1
G
Leerlaufluftdüse 2 1
H
Leerlaufluft-Regulierschraube 1 Siehe unter “DEMONTAGEPUNKTE”.
I
Leerlaufeinstellschraube 1
J
Leerlaufanreicherung 1
1

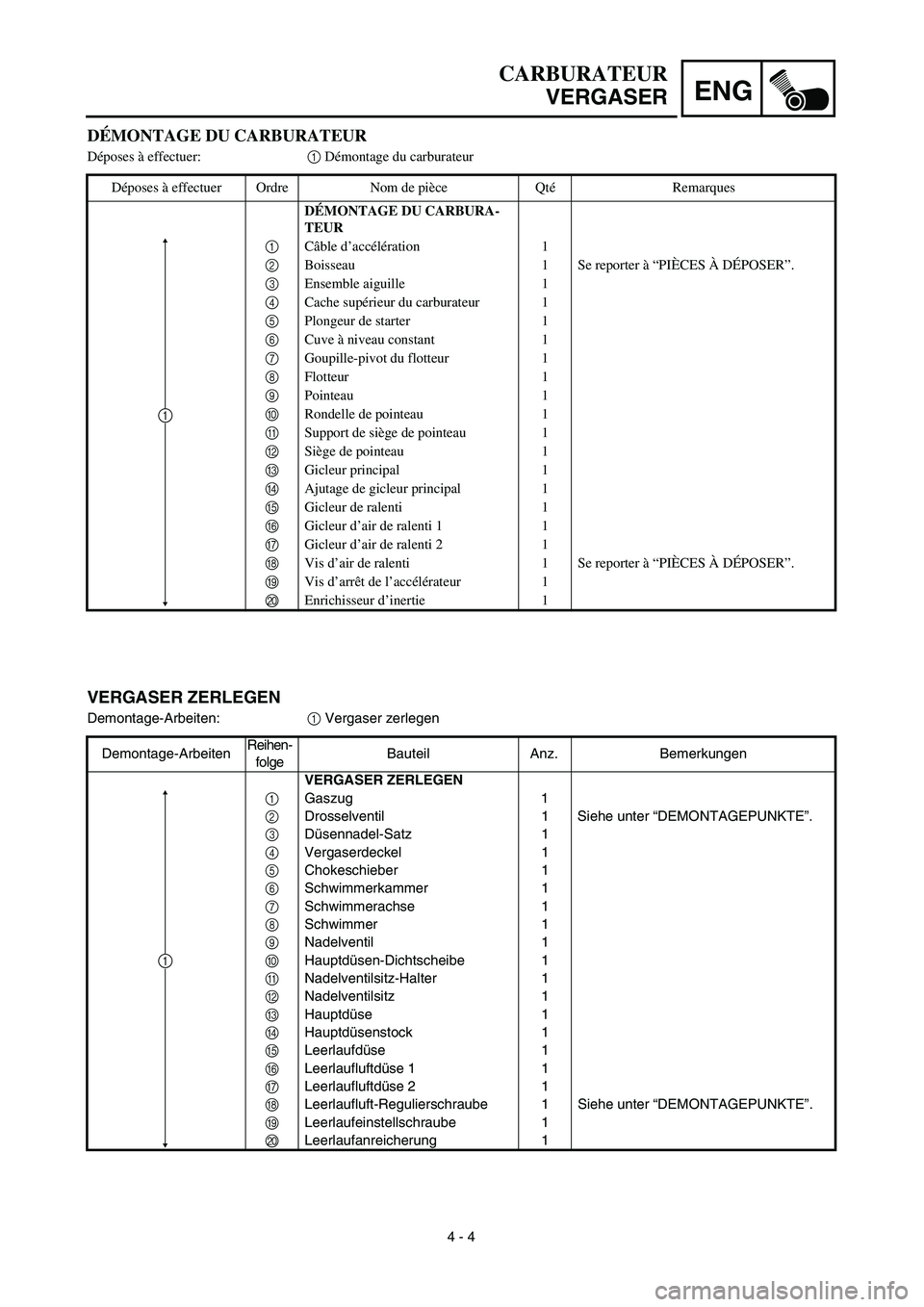

DÉMONTAGE DU CARBURATEUR
Déposes à effectuer:
1 Démontage du carburateur
Déposes à effectuer Ordre Nom de pièce QtéRemarques
DÉMONTAGE DU CARBURA-
TEUR
1Câble d’accélération 1
2Boisseau 1 Se reporter à “PIÈCES À DÉPOSER”.
3Ensemble aiguille 1
4Cache supérieur du carburateur 1
5Plongeur de starter 1
6Cuve à niveau constant 1
7Goupille-pivot du flotteur 1
8Flotteur 1
9Pointeau 1
0Rondelle de pointeau 1
ASupport de siège de pointeau 1
BSiège de pointeau 1
CGicleur principal 1
DAjutage de gicleur principal 1
EGicleur de ralenti 1
FGicleur d’air de ralenti 1 1
GGicleur d’air de ralenti 2 1
HVis d’air de ralenti 1 Se reporter à “PIÈCES À DÉPOSER”.
IVis d’arrêt de l’accélérateur 1
JEnrichisseur d’inertie 1
1

4 - 5
ENG

CARBURETOR

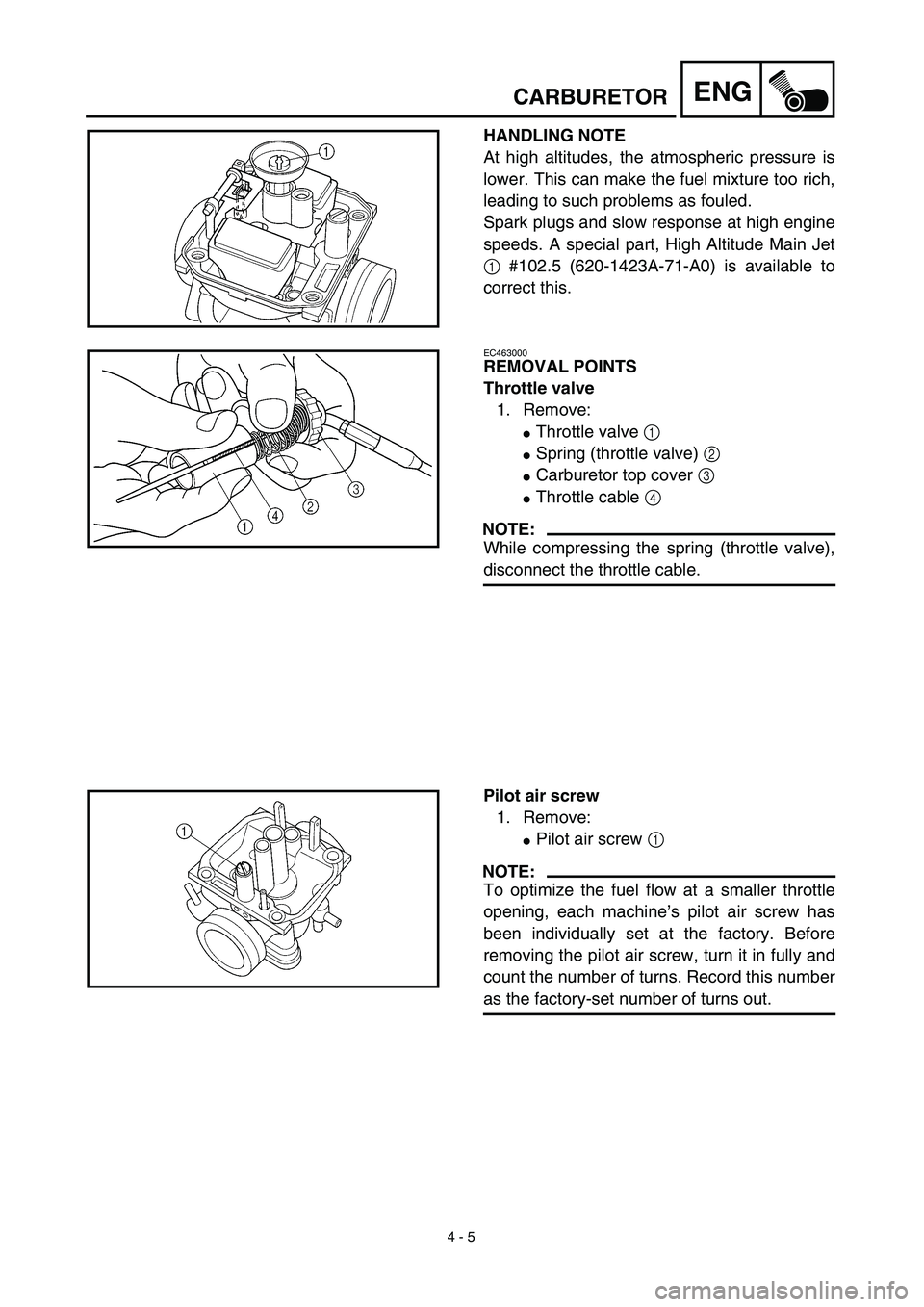

HANDLING NOTE
At high altitudes, the atmospheric pressure is
lower. This can make the fuel mixture too rich,
leading to such problems as fouled.
Spark plugs and slow response at high engine
speeds. A special part, High Altitude Main Jet
1
#102.5 (620-1423A-71-A0) is available to
correct this.
EC463000
REMOVAL POINTS
Throttle valve
1. Remove:

Throttle valve
1


Spring (throttle valve)
2


Carburetor top cover
3


Throttle cable
4

NOTE:

While compressing the spring (throttle valve),
disconnect the throttle cable.
Pilot air screw
1. Remove:

Pilot air screw
1

NOTE:

To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot air screw has
been individually set at the factory. Before
removing the pilot air screw, turn it in fully and
count the number of turns. Record this number
as the factory-set number of turns out.

4 - 5
ENG
CARBURATEUR
VERGASER

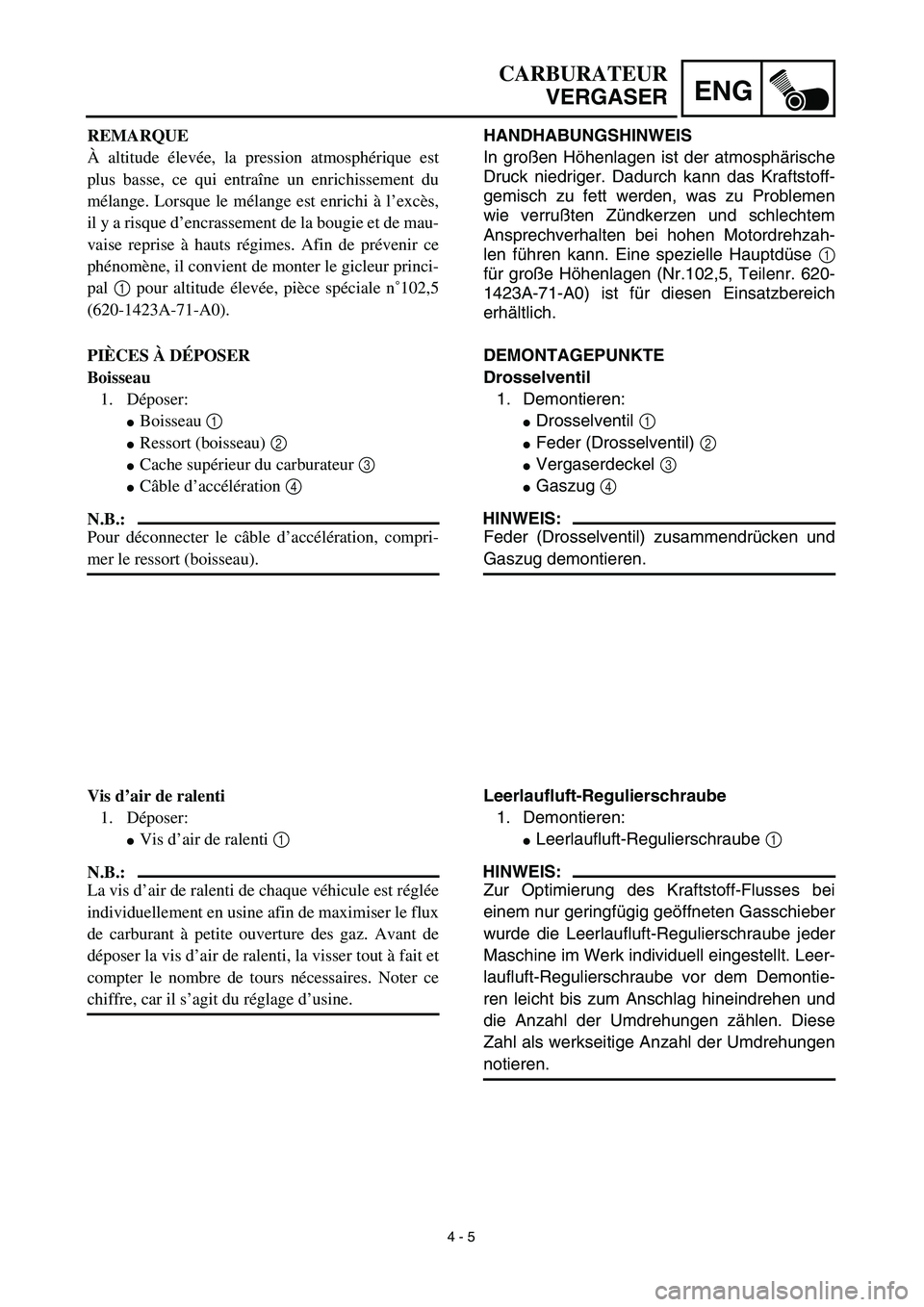

HANDHABUNGSHINWEIS
In großen Höhenlagen ist der atmosphärische
Druck niedriger. Dadurch kann das Kraftstoff-
gemisch zu fett werden, was zu Problemen
wie verrußten Zündkerzen und schlechtem
Ansprechverhalten bei hohen Motordrehzah-
len führen kann. Eine spezielle Hauptdüse 1
für große Höhenlagen (Nr.102,5, Teilenr. 620-
1423A-71-A0) ist für diesen Einsatzbereich
erhältlich.
DEMONTAGEPUNKTE
Drosselventil
1. Demontieren:
Drosselventil 1
Feder (Drosselventil) 2
Vergaserdeckel 3
Gaszug 4
HINWEIS:
Feder (Drosselventil) zusammendrücken und
Gaszug demontieren.
Leerlaufluft-Regulierschraube
1. Demontieren:
Leerlaufluft-Regulierschraube 1
HINWEIS:
Zur Optimierung des Kraftstoff-Flusses bei
einem nur geringfügig geöffneten Gasschieber
wurde die Leerlaufluft-Regulierschraube jeder
Maschine im Werk individuell eingestellt. Leer-
laufluft-Regulierschraube vor dem Demontie-
ren leicht bis zum Anschlag hineindrehen und
die Anzahl der Umdrehungen zählen. Diese
Zahl als werkseitige Anzahl der Umdrehungen
notieren. REMARQUE
À altitude élevée, la pression atmosphérique est
plus basse, ce qui entraîne un enrichissement du
mélange. Lorsque le mélange est enrichi à l’excès,
il y a risque d’encrassement de la bougie et de mau-
vaise reprise à hauts régimes. Afin de prévenir ce
phénomène, il convient de monter le gicleur princi-
pal 1 pour altitude élevée, pièce spéciale n˚102,5
(620-1423A-71-A0).
PIÈCES À DÉPOSER
Boisseau
1. Déposer:
Boisseau 1
Ressort (boisseau) 2
Cache supérieur du carburateur 3
Câble d’accélération 4
N.B.:
Pour déconnecter le câble d’accélération, compri-
mer le ressort (boisseau).
Vis d’air de ralenti
1. Déposer:
Vis d’air de ralenti 1
N.B.:
La vis d’air de ralenti de chaque véhicule est réglée
individuellement en usine afin de maximiser le flux
de carburant à petite ouverture des gaz. Avant de
déposer la vis d’air de ralenti, la visser tout à fait et
compter le nombre de tours nécessaires. Noter ce
chiffre, car il s’agit du réglage d’usine.

4 - 6
ENGCARBURETOR
EC464000

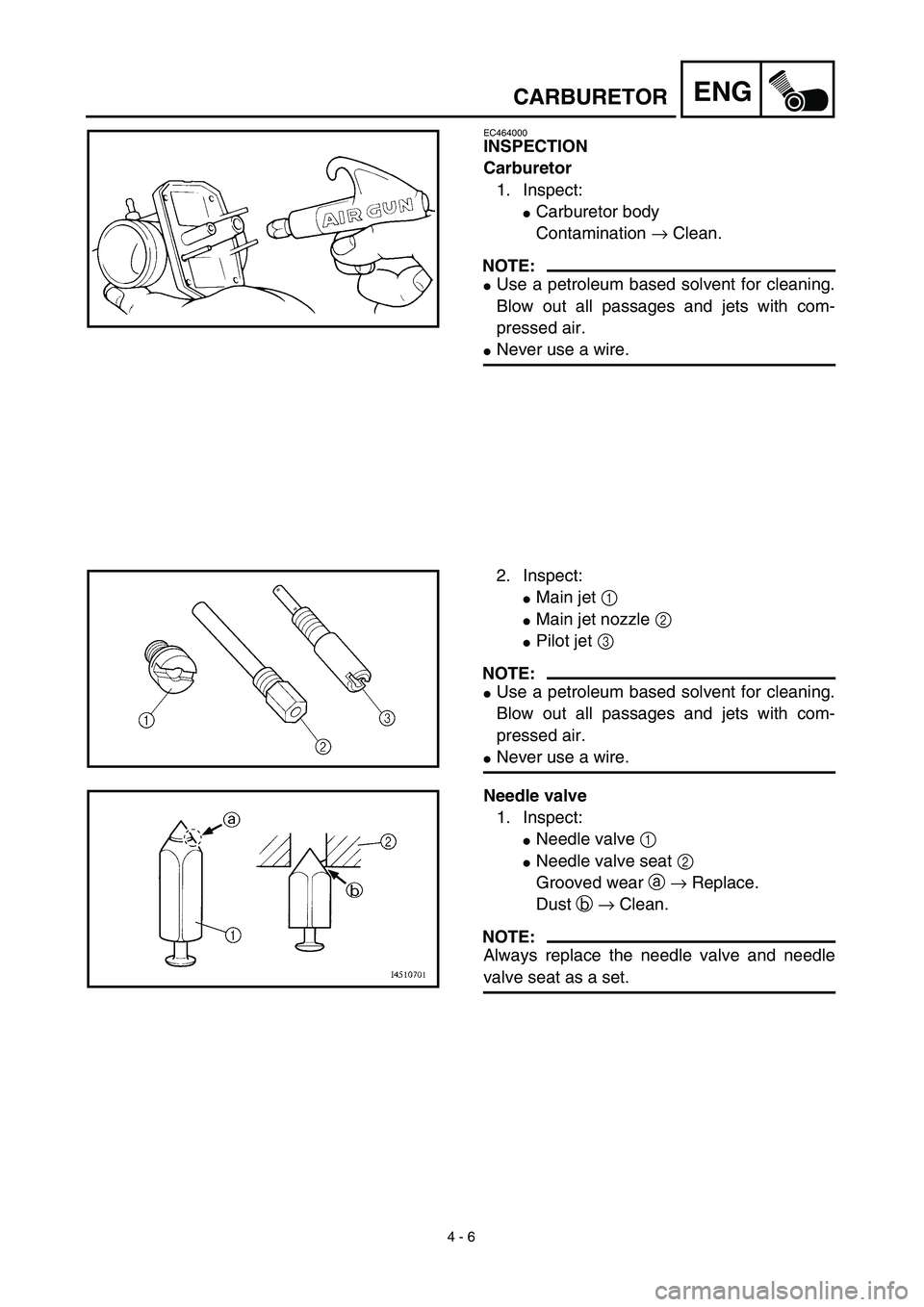

INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.
2. Inspect:
Main jet 1
Main jet nozzle 2
Pilot jet 3
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.
Needle valve
1. Inspect:
Needle valve 1
Needle valve seat 2
Grooved wear a → Replace.
Dust b → Clean.
NOTE:
Always replace the needle valve and needle
valve seat as a set.
