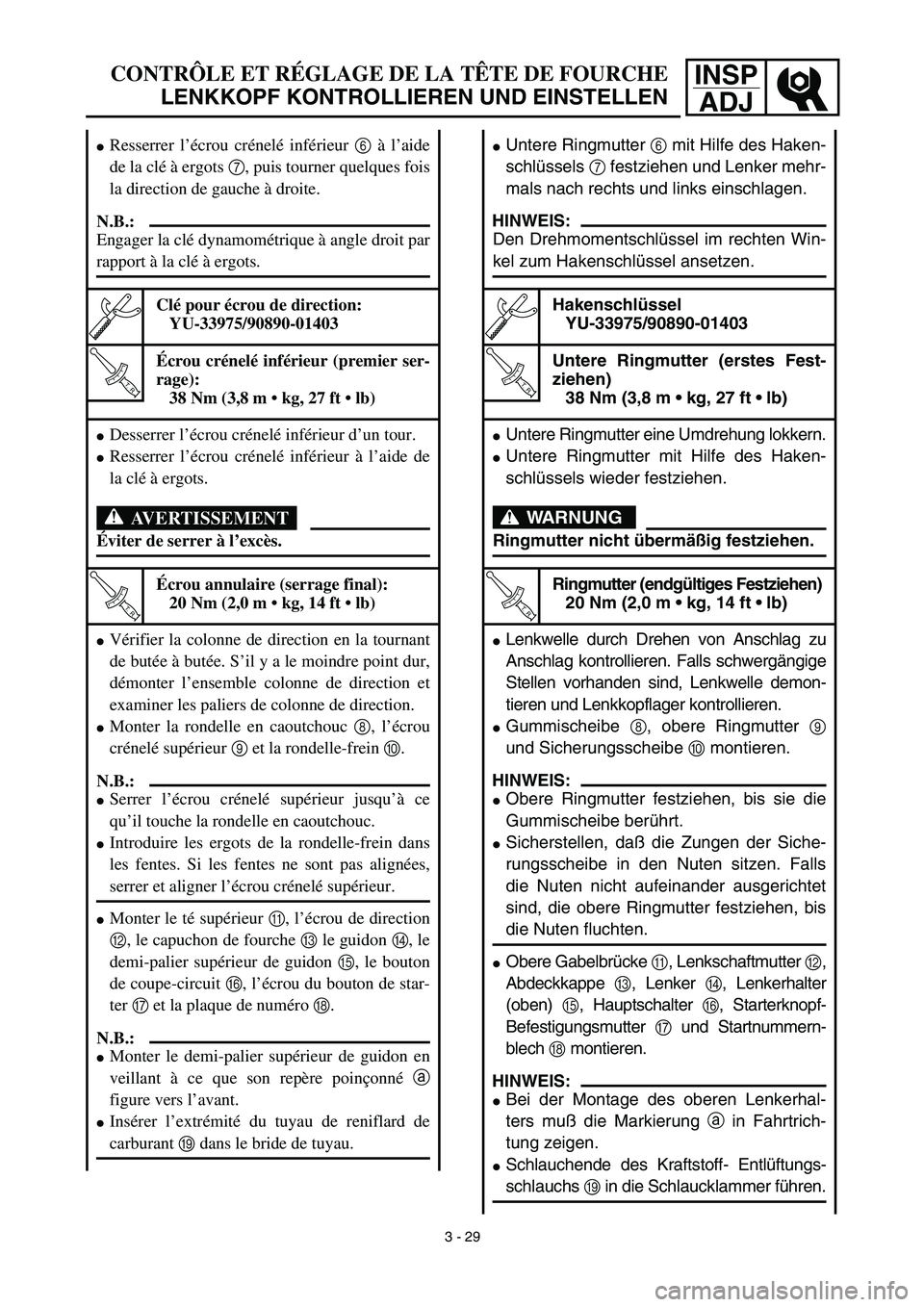

ADJCONTRÔLE ET RÉGLAGE DE LA TÊTE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
Untere Ringmutter 6 mit Hilfe des Haken-
schlüssels 7 festziehen und Lenker mehr-
mals nach rechts und links einschlagen.
HINWEIS:
Den Drehmomentschlüssel im rechten Win-
kel zum Hakenschlüssel ansetzen.
Hakenschlüssel
YU-33975/90890-01403
T R..
Untere Ringmutter (erstes Fest-
ziehen)
38 Nm (3,8 m • kg, 27 ft • lb)
Untere Ringmutter eine Umdrehung lokkern.
Untere Ringmutter mit Hilfe des Haken-
schlüssels wieder festziehen.
WARNUNG
Ringmutter nicht übermäßig festziehen.
T R..
Ringmutter (endgültiges Festziehen)
20 Nm (2,0 m • kg, 14 ft • lb)
Lenkwelle durch Drehen von Anschlag zu
Anschlag kontrollieren. Falls schwergängige
Stellen vorhanden sind, Lenkwelle demon-
tieren und Lenkkopflager kontrollieren.
Gummischeibe 8, obere Ringmutter 9
und Sicherungsscheibe 0 montieren.
HINWEIS:
Obere Ringmutter festziehen, bis sie die
Gummischeibe berührt.
Sicherstellen, daß die Zungen der Siche-
rungsscheibe in den Nuten sitzen. Falls
die Nuten nicht aufeinander ausgerichtet
sind, die obere Ringmutter festziehen, bis
die Nuten fluchten.
Obere Gabelbrücke A, Lenkschaftmutter B,
Abdeckkappe C, Lenker D, Lenkerhalter
(oben) E, Hauptschalter F, Starterknopf-
Befestigungsmutter G und Startnummern-
blech H montieren.
HINWEIS:
Bei der Montage des oberen Lenkerhal-
ters muß die Markierung a in Fahrtrich-
tung zeigen.
Schlauchende des Kraftstoff- Entlüftungs-
schlauchs I in die Schlaucklammer führen.
Resserrer l’écrou crénelé inférieur 6 à l’aide
de la clé à ergots 7, puis tourner quelques fois
la direction de gauche à droite.
N.B.:
Engager la clé dynamométrique à angle droit par
rapport à la clé à ergots.
Clé pour écrou de direction:
YU-33975/90890-01403
T R..
Écrou crénelé inférieur (premier ser-
rage):
38 Nm (3,8 m • kg, 27 ft • lb)
Desserrer l’écrou crénelé inférieur d’un tour.
Resserrer l’écrou crénelé inférieur à l’aide de
la clé à ergots.
AVERTISSEMENT
Éviter de serrer à l’excès.
T R..
Écrou annulaire (serrage final):
20 Nm (2,0 m • kg, 14 ft • lb)
Vérifier la colonne de direction en la tournant
de butée à butée. S’il y a le moindre point dur,
démonter l’ensemble colonne de direction et
examiner les paliers de colonne de direction.
Monter la rondelle en caoutchouc 8, l’écrou
crénelé supérieur 9 et la rondelle-frein 0.
N.B.:
Serrer l’écrou crénelé supérieur jusqu’à ce
qu’il touche la rondelle en caoutchouc.
Introduire les ergots de la rondelle-frein dans
les fentes. Si les fentes ne sont pas alignées,
serrer et aligner l’écrou crénelé supérieur.
Monter le té supérieur A, l’écrou de direction
B, le capuchon de fourche C le guidon D, le
demi-palier supérieur de guidon E, le bouton
de coupe-circuit F, l’écrou du bouton de star-
ter G et la plaque de numéro H.
N.B.:
Monter le demi-palier supérieur de guidon en
veillant à ce que son repère poinçonné a
figure vers l’avant.
Insérer l’extrémité du tuyau de reniflard de
carburant I dans le bride de tuyau.
3 - 29

3 - 30
INSP
ADJ

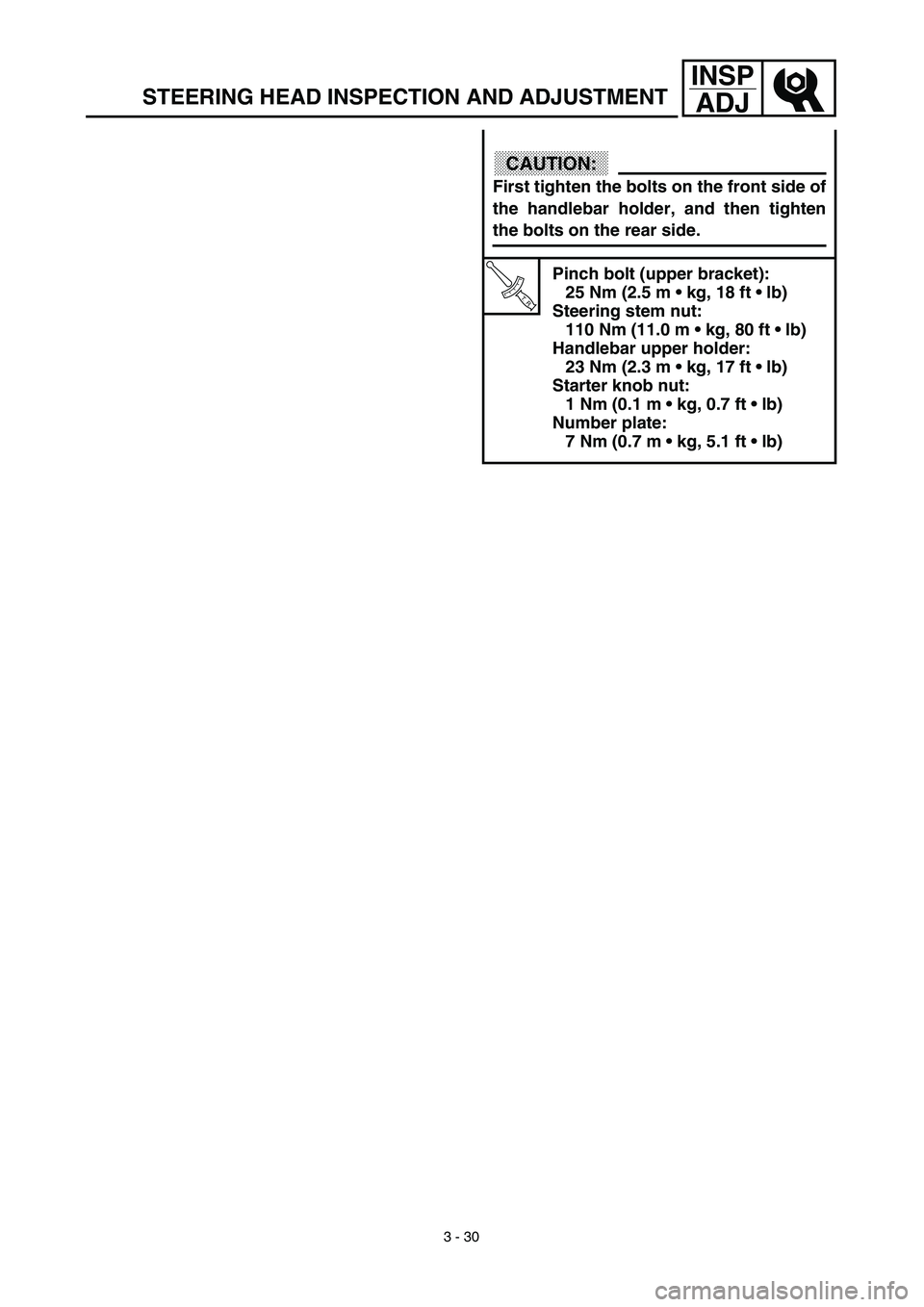

STEERING HEAD INSPECTION AND ADJUSTMENT
CAUTION:
First tighten the bolts on the front side of
the handlebar holder, and then tighten
the bolts on the rear side.
T R..
Pinch bolt (upper bracket):
25 Nm (2.5 m • kg, 18 ft • lb)
Steering stem nut:
110 Nm (11.0 m • kg, 80 ft • lb)
Handlebar upper holder:
23 Nm (2.3 m • kg, 17 ft • lb)
Starter knob nut:
1 Nm (0.1 m • kg, 0.7 ft • lb)
Number plate:
7 Nm (0.7 m • kg, 5.1 ft • lb)

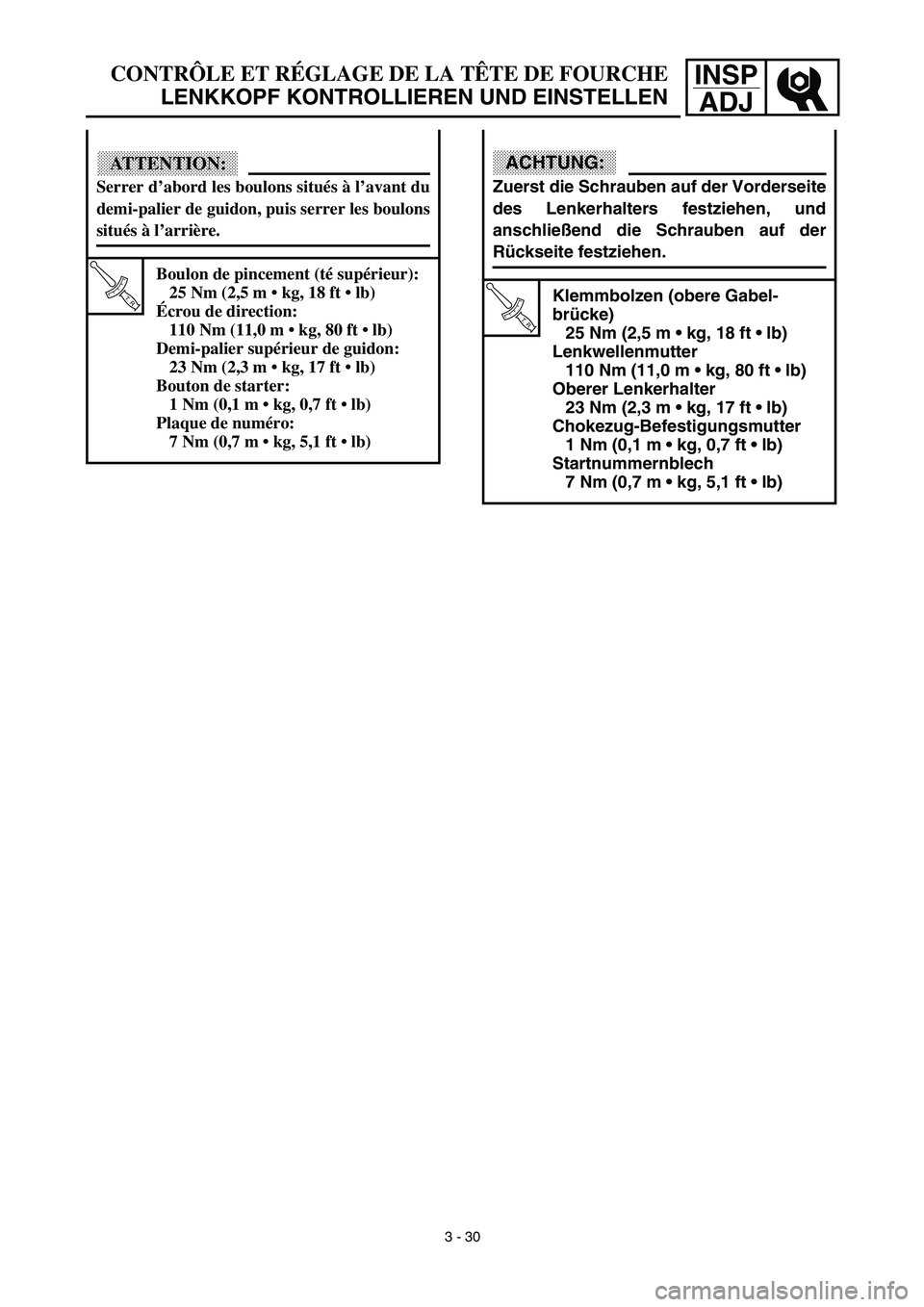

INSP
ADJCONTRÔLE ET RÉGLAGE DE LA TÊTE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
ACHTUNG:
Zuerst die Schrauben auf der Vorderseite
des Lenkerhalters festziehen, und
anschließend die Schrauben auf der
Rückseite festziehen.
T R..
Klemmbolzen (obere Gabel-
brücke)
25 Nm (2,5 m • kg, 18 ft • lb)
Lenkwellenmutter
110 Nm (11,0 m • kg, 80 ft • lb)
Oberer Lenkerhalter
23 Nm (2,3 m • kg, 17 ft • lb)
Chokezug-Befestigungsmutter
1 Nm (0,1 m • kg, 0,7 ft • lb)
Startnummernblech
7 Nm (0,7 m • kg, 5,1 ft • lb)
ATTENTION:
Serrer d’abord les boulons situés à l’avant du
demi-palier de guidon, puis serrer les boulons
situés à l’arrière.
T R..
Boulon de pincement (té supérieur):
25 Nm (2,5 m • kg, 18 ft • lb)
Écrou de direction:
110 Nm (11,0 m • kg, 80 ft • lb)
Demi-palier supérieur de guidon:
23 Nm (2,3 m • kg, 17 ft • lb)
Bouton de starter:
1 Nm (0,1 m • kg, 0,7 ft • lb)
Plaque de numéro:
7 Nm (0,7 m • kg, 5,1 ft • lb)
3 - 30

3 - 31
INSP
ADJ

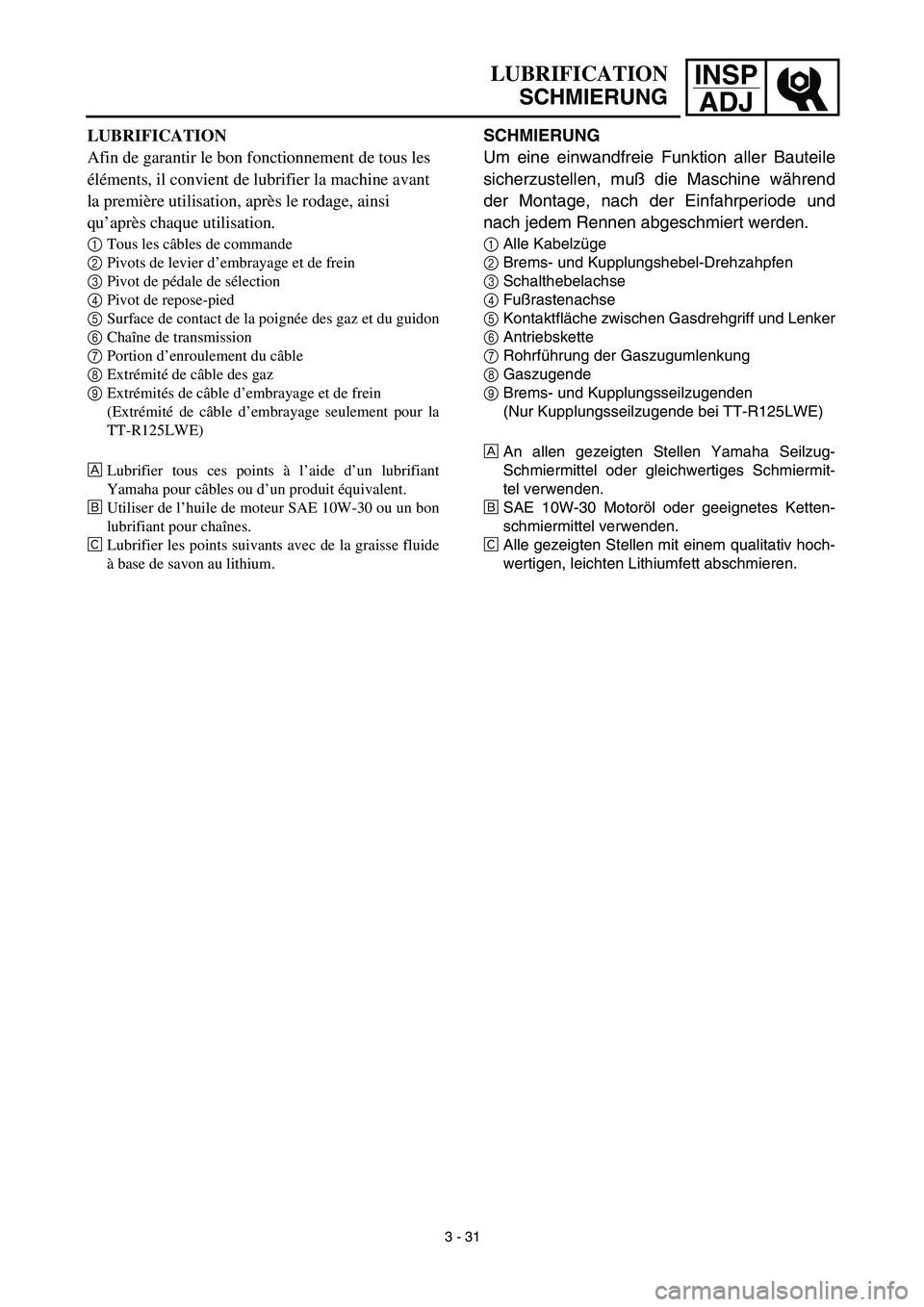

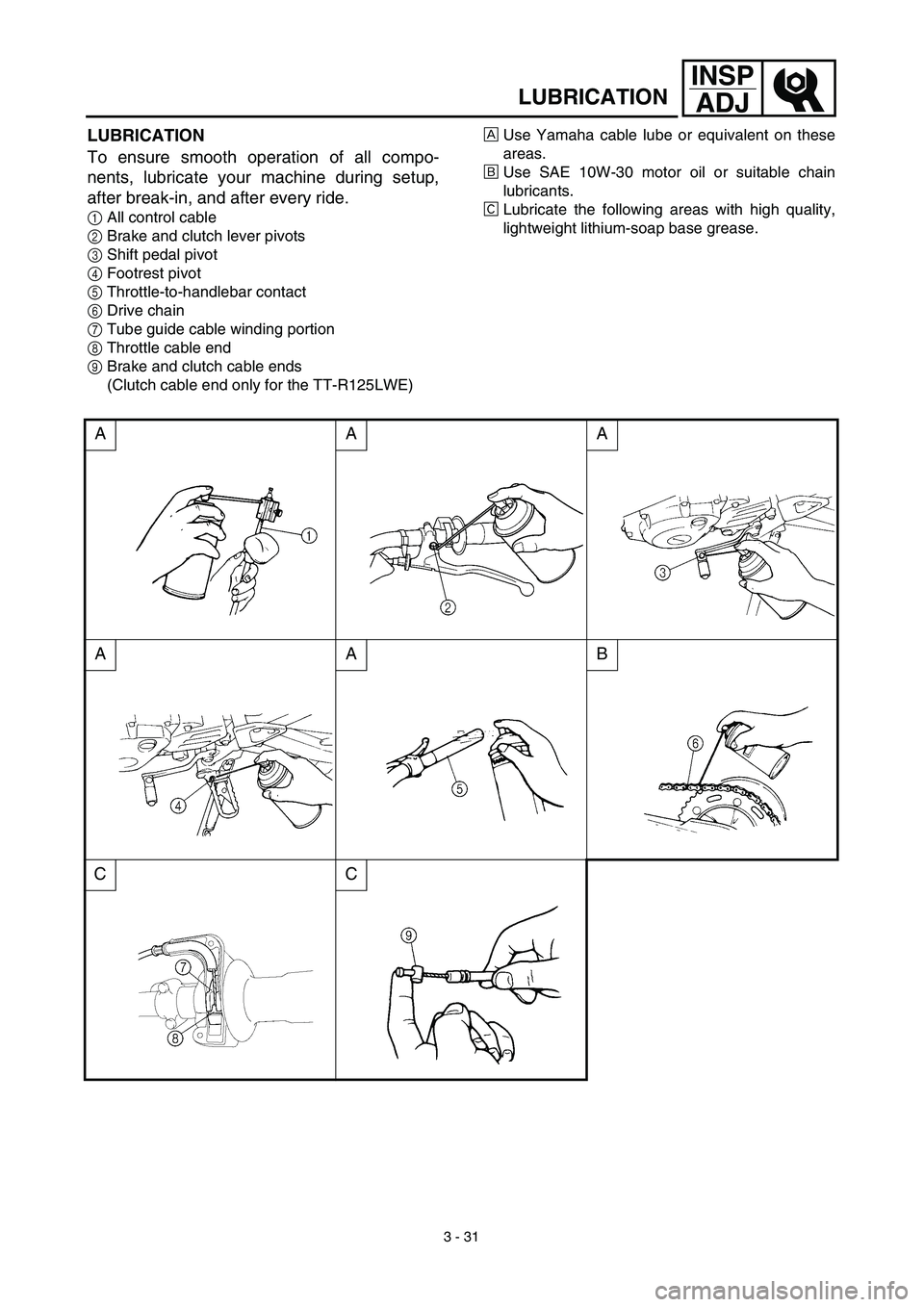

LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every ride.
1All control cable
2Brake and clutch lever pivots
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Brake and clutch cable ends
(Clutch cable end only for the TT-R125LWE)ÅUse Yamaha cable lube or equivalent on these
areas.
ıUse SAE 10W-30 motor oil or suitable chain
lubricants.
ÇLubricate the following areas with high quality,
lightweight lithium-soap base grease.
AAA
AAB
CC

INSP
ADJLUBRIFICATION
SCHMIERUNG
SCHMIERUNG
Um eine einwandfreie Funktion aller Bauteile
sicherzustellen, muß die Maschine während
der Montage, nach der Einfahrperiode und
nach jedem Rennen abgeschmiert werden.
1Alle Kabelzüge
2Brems- und Kupplungshebel-Drehzahpfen
3Schalthebelachse
4Fußrastenachse
5Kontaktfläche zwischen Gasdrehgriff und Lenker
6Antriebskette
7Rohrführung der Gaszugumlenkung
8Gaszugende
9Brems- und Kupplungsseilzugenden
(Nur Kupplungsseilzugende bei TT-R125LWE)
ÅAn allen gezeigten Stellen Yamaha Seilzug-
Schmiermittel oder gleichwertiges Schmiermit-
tel verwenden.
ıSAE 10W-30 Motoröl oder geeignetes Ketten-
schmiermittel verwenden.
ÇAlle gezeigten Stellen mit einem qualitativ hoch-
wertigen, leichten Lithiumfett abschmieren.
LUBRIFICATION
Afin de garantir le bon fonctionnement de tous les
éléments, il convient de lubrifier la machine avant
la première utilisation, après le rodage, ainsi
qu’après chaque utilisation.
1Tous les câbles de commande
2Pivots de levier d’embrayage et de frein
3Pivot de pédale de sélection
4Pivot de repose-pied
5Surface de contact de la poignée des gaz et du guidon
6Chaîne de transmission
7Portion d’enroulement du câble
8Extrémité de câble des gaz
9Extrémités de câble d’embrayage et de frein
(Extrémité de câble d’embrayage seulement pour la
TT-R125LWE)
ÅLubrifier tous ces points à l’aide d’un lubrifiant
Yamaha pour câbles ou d’un produit équivalent.
ıUtiliser de l’huile de moteur SAE 10W-30 ou un bon
lubrifiant pour chaînes.
ÇLubrifier les points suivants avec de la graisse fluide
à base de savon au lithium.
3 - 31

3 - 32
INSP
ADJ

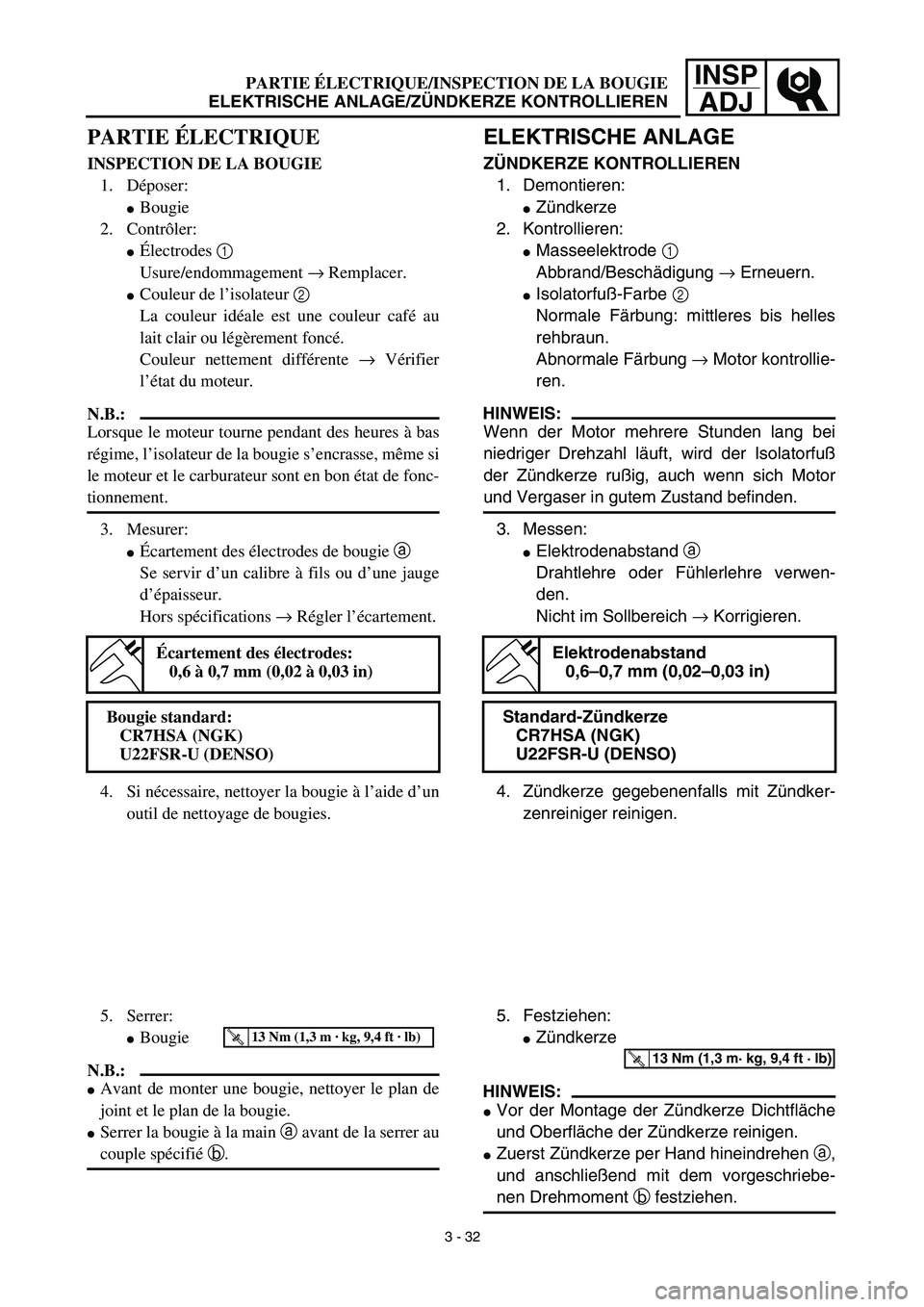

ELECTRICAL/SPARK PLUG INSPECTION
EC370000
ELECTRICAL
EC371001
SPARK PLUG INSPECTION
1. Remove:
Spark plug
2. Inspect:
Electrode 1
Wear/damage → Replace.
Insulator color 2
Normal condition is a medium to light
tan color.
Distinctly different color → Check the
engine condition.
NOTE:
When the engine runs for many hours at low
speeds, the spark plug insulator will become
sooty, even if the engine and carburetor are in
good operating condition.
3. Measure:
Plug gap a
Use a wire gauge or thickness gauge.
Out of specification → Regap.
4. Clean the plug with a spark plug cleaner
if necessary.
Spark plug gap:
0.6 ~ 0.7 mm (0.02 ~ 0.03 in)
Standard spark plug:
CR7HSA (NGK)
U22FSR-U (DENSO)
5. Tighten:
Spark plug
NOTE:
Before installing a spark plug, clean the gas-
ket surface and plug surface.
Finger-tighten a the spark plug before torqu-
ing to specification b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)

INSP
ADJPARTIE ÉLECTRIQUE/INSPECTION DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Masseelektrode 1
Abbrand/Beschädigung → Erneuern.
Isolatorfuß-Farbe 2
Normale Färbung: mittleres bis helles
rehbraun.
Abnormale Färbung → Motor kontrollie-
ren.
HINWEIS:
Wenn der Motor mehrere Stunden lang bei
niedriger Drehzahl läuft, wird der Isolatorfuß
der Zündkerze rußig, auch wenn sich Motor
und Vergaser in gutem Zustand befinden.
3. Messen:
Elektrodenabstand a
Drahtlehre oder Fühlerlehre verwen-
den.
Nicht im Sollbereich → Korrigieren.
4. Zündkerze gegebenenfalls mit Zündker-
zenreiniger reinigen.
Elektrodenabstand
0,6–0,7 mm (0,02–0,03 in)
Standard-Zündkerze
CR7HSA (NGK)
U22FSR-U (DENSO)
5. Festziehen:
Zündkerze
HINWEIS:
Vor der Montage der Zündkerze Dichtfläche
und Oberfläche der Zündkerze reinigen.
Zuerst Zündkerze per Hand hineindrehen a,
und anschließend mit dem vorgeschriebe-
nen Drehmoment b festziehen.
T R..13 Nm (1,3 m· kg, 9,4 ft · lb)
PARTIE ÉLECTRIQUE
INSPECTION DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Électrodes 1
Usure/endommagement → Remplacer.
Couleur de l’isolateur 2
La couleur idéale est une couleur café au
lait clair ou légèrement foncé.
Couleur nettement différente → Vérifier
l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des heures à bas
régime, l’isolateur de la bougie s’encrasse, même si
le moteur et le carburateur sont en bon état de fonc-
tionnement.
3. Mesurer:
Écartement des électrodes de bougie a
Se servir d’un calibre à fils ou d’une jauge
d’épaisseur.
Hors spécifications → Régler l’écartement.
4. Si nécessaire, nettoyer la bougie à l’aide d’un
outil de nettoyage de bougies.
Écartement des électrodes:
0,6 à 0,7 mm (0,02 à 0,03 in)
Bougie standard:
CR7HSA (NGK)
U22FSR-U (DENSO)
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer le plan de
joint et le plan de la bougie.
Serrer la bougie à la main a avant de la serrer au
couple spécifié b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
3 - 32

3 - 33
INSP
ADJ

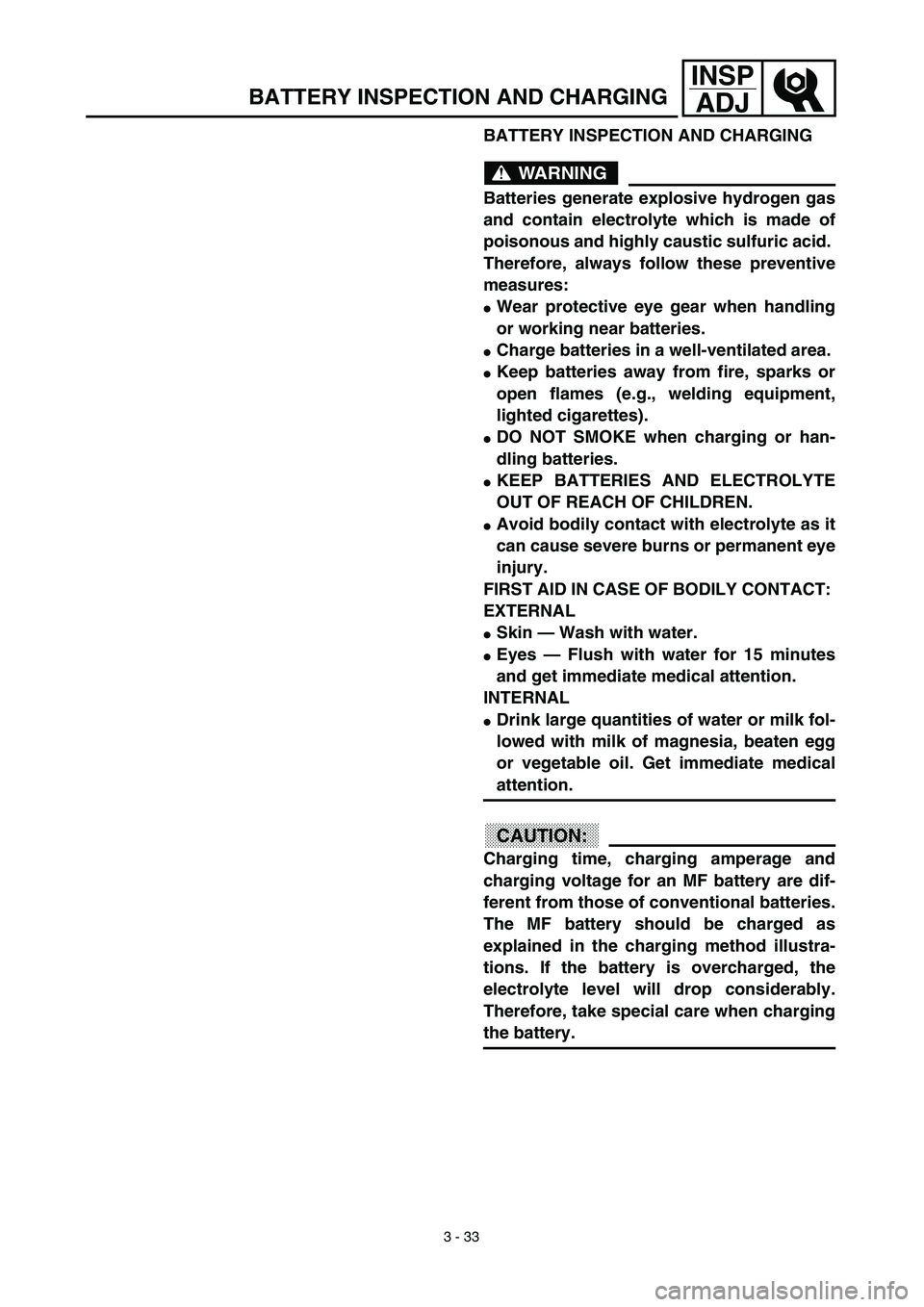

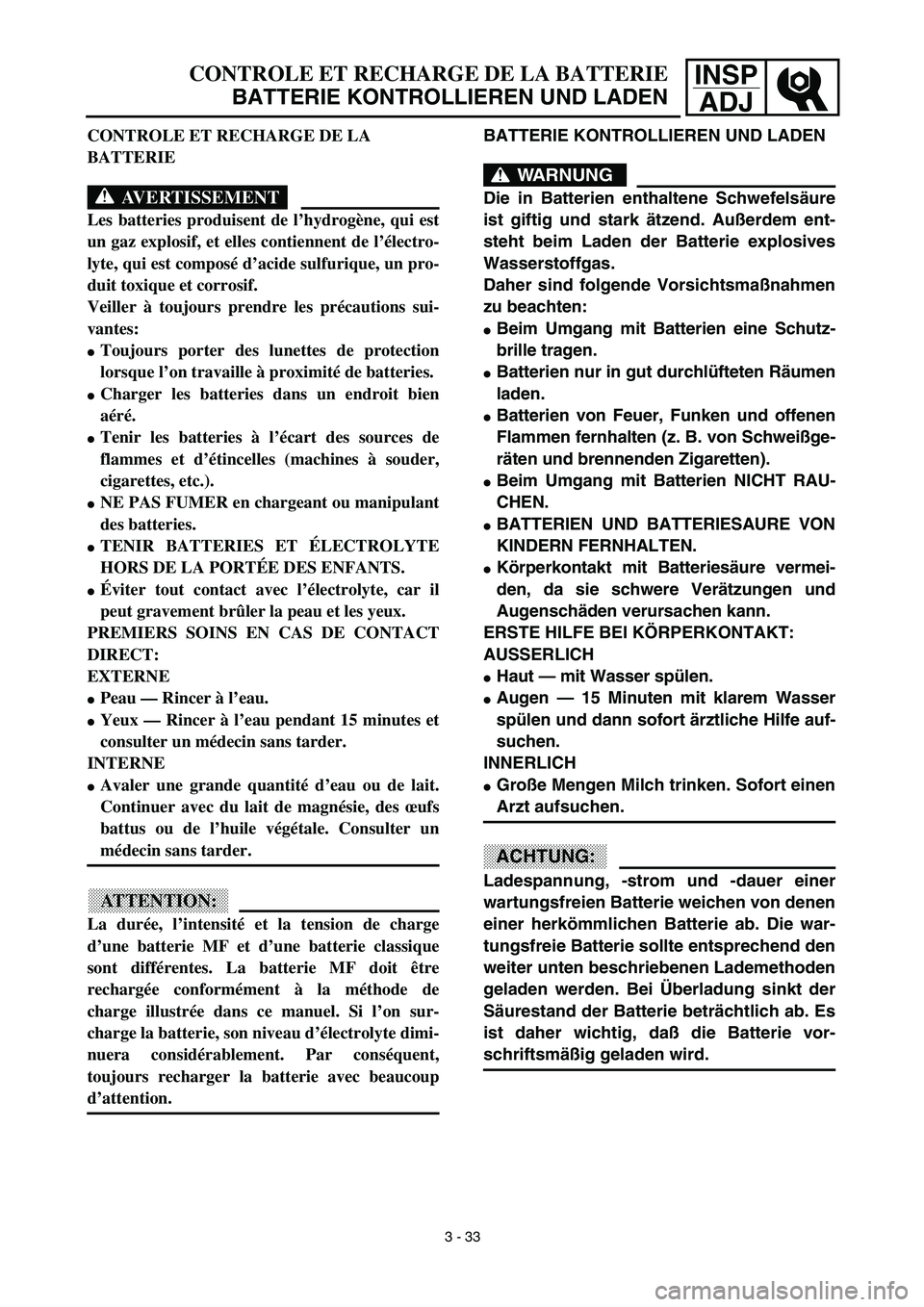

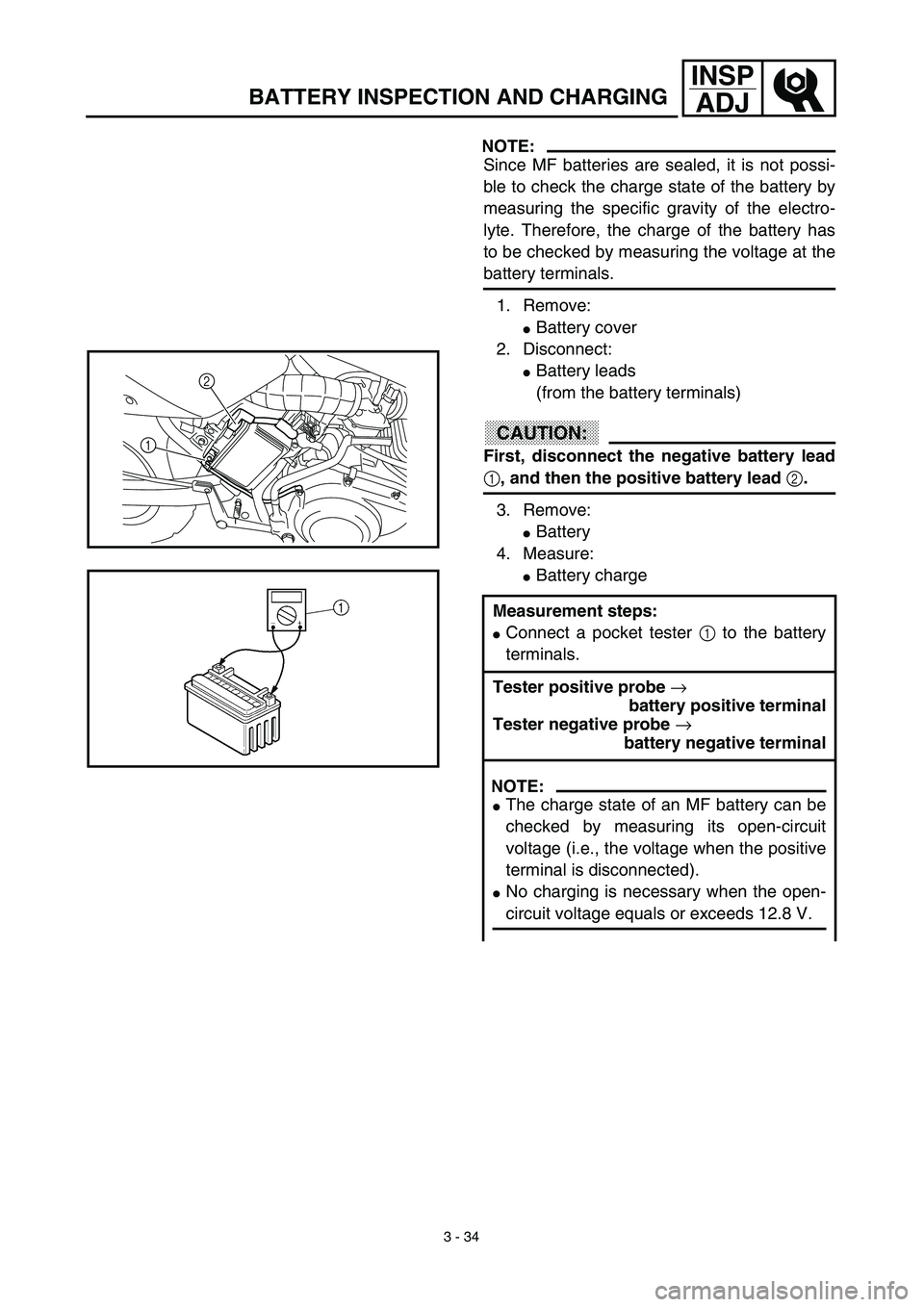

BATTERY INSPECTION AND CHARGING
WARNING
Batteries generate explosive hydrogen gas
and contain electrolyte which is made of
poisonous and highly caustic sulfuric acid.
Therefore, always follow these preventive
measures:
Wear protective eye gear when handling
or working near batteries.
Charge batteries in a well-ventilated area.
Keep batteries away from fire, sparks or
open flames (e.g., welding equipment,
lighted cigarettes).
DO NOT SMOKE when charging or han-
dling batteries.
KEEP BATTERIES AND ELECTROLYTE
OUT OF REACH OF CHILDREN.
Avoid bodily contact with electrolyte as it
can cause severe burns or permanent eye
injury.
FIRST AID IN CASE OF BODILY CONTACT:
EXTERNAL
Skin — Wash with water.
Eyes — Flush with water for 15 minutes
and get immediate medical attention.
INTERNAL
Drink large quantities of water or milk fol-
lowed with milk of magnesia, beaten egg
or vegetable oil. Get immediate medical
attention.
CAUTION:
Charging time, charging amperage and
charging voltage for an MF battery are dif-
ferent from those of conventional batteries.
The MF battery should be charged as
explained in the charging method illustra-
tions. If the battery is overcharged, the
electrolyte level will drop considerably.
Therefore, take special care when charging
the battery.
BATTERY INSPECTION AND CHARGING

INSP
ADJCONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
BATTERIE KONTROLLIEREN UND LADEN
WARNUNG
Die in Batterien enthaltene Schwefelsäure
ist giftig und stark ätzend. Außerdem ent-
steht beim Laden der Batterie explosives
Wasserstoffgas.
Daher sind folgende Vorsichtsmaßnahmen
zu beachten:
Beim Umgang mit Batterien eine Schutz-
brille tragen.
Batterien nur in gut durchlüfteten Räumen
laden.
Batterien von Feuer, Funken und offenen
Flammen fernhalten (z. B. von Schweißge-
räten und brennenden Zigaretten).
Beim Umgang mit Batterien NICHT RAU-
CHEN.
BATTERIEN UND BATTERIESAURE VON
KINDERN FERNHALTEN.
Körperkontakt mit Batteriesäure vermei-
den, da sie schwere Verätzungen und
Augenschäden verursachen kann.
ERSTE HILFE BEI KÖRPERKONTAKT:
AUSSERLICH
Haut — mit Wasser spülen.
Augen — 15 Minuten mit klarem Wasser
spülen und dann sofort ärztliche Hilfe auf-
suchen.
INNERLICH
Große Mengen Milch trinken. Sofort einen
Arzt aufsuchen.
ACHTUNG:
Ladespannung, -strom und -dauer einer
wartungsfreien Batterie weichen von denen
einer herkömmlichen Batterie ab. Die war-
tungsfreie Batterie sollte entsprechend den
weiter unten beschriebenen Lademethoden
geladen werden. Bei Überladung sinkt der
Säurestand der Batterie beträchtlich ab. Es
ist daher wichtig, daß die Batterie vor-
schriftsmäßig geladen wird. CONTROLE ET RECHARGE DE LA
BATTERIE
AVERTISSEMENT
Les batteries produisent de l’hydrogène, qui est
un gaz explosif, et elles contiennent de l’électro-
lyte, qui est composé d’acide sulfurique, un pro-
duit toxique et corrosif.
Veiller à toujours prendre les précautions sui-
vantes:
Toujours porter des lunettes de protection
lorsque l’on travaille à proximité de batteries.
Charger les batteries dans un endroit bien
aéré.
Tenir les batteries à l’écart des sources de
flammes et d’étincelles (machines à souder,
cigarettes, etc.).
NE PAS FUMER en chargeant ou manipulant
des batteries.
TENIR BATTERIES ET ÉLECTROLYTE
HORS DE LA PORTÉE DES ENFANTS.
Éviter tout contact avec l’électrolyte, car il
peut gravement brûler la peau et les yeux.
PREMIERS SOINS EN CAS DE CONTACT
DIRECT:
EXTERNE
Peau — Rincer à l’eau.
Yeux — Rincer à l’eau pendant 15 minutes et
consulter un médecin sans tarder.
INTERNE
Avaler une grande quantité d’eau ou de lait.
Continuer avec du lait de magnésie, des œufs
battus ou de l’huile végétale. Consulter un
médecin sans tarder.
ATTENTION:
La durée, l’intensité et la tension de charge
d’une batterie MF et d’une batterie classique
sont différentes. La batterie MF doit être
rechargée conformément à la méthode de
charge illustrée dans ce manuel. Si l’on sur-
charge la batterie, son niveau d’électrolyte dimi-
nuera considérablement. Par conséquent,
toujours recharger la batterie avec beaucoup
d’attention.
3 - 33

3 - 34
INSP
ADJ
NOTE:
Since MF batteries are sealed, it is not possi-
ble to check the charge state of the battery by
measuring the specific gravity of the electro-
lyte. Therefore, the charge of the battery has
to be checked by measuring the voltage at the
battery terminals.
1. Remove:
Battery cover
2. Disconnect:
Battery leads
(from the battery terminals)
CAUTION:
First, disconnect the negative battery lead
1, and then the positive battery lead 2.
3. Remove:
Battery
4. Measure:
Battery charge
Measurement steps:
Connect a pocket tester 1 to the battery
terminals.
Tester positive probe →
battery positive terminal
Tester negative probe →
battery negative terminal
NOTE:
The charge state of an MF battery can be
checked by measuring its open-circuit
voltage (i.e., the voltage when the positive
terminal is disconnected).
No charging is necessary when the open-
circuit voltage equals or exceeds 12.8 V.
2
1
BATTERY INSPECTION AND CHARGING
