1 - 1
GEN
INFO

DESCRIPTION
EC100000
GENERAL INFORMATION
EC110000
DESCRIPTION
1
Clutch lever
2
Engine stop switch
3
Main switch
4
Starter knob
5
Start switch
6
Front brake lever
7
Throttle grip
8
Fuel tank cap
9
Air filter
0
Kickstarter crank
A
Fuel tank
B
Dipstick
C
Rear brake pedal
D
Fuel cock
E
Drive chain
F
Shift pedal
G
Front fork
*The illustration shows the TT-R125LWE.
NOTE:


The machine you have purchased may differ
slightly from those shown in the following.

Designs and specifications are subject to
change without notice.
90A
CB
D
FE G
12 34 5 6
7 8

GEN
INFO

DESCRIPTION
FAHRZEUGBESCHREIBUNG
ALLGEMEINE ANGABEN
FAHRZEUGBESCHREIBUNG
1
Kupplungshebel
2
Motorstoppschalter
3
Hauptschalter
4
Chokezung
5
Startschalter
6
Handbremshebel
7
Gasdrehgriff
8
Motoröl-Einfüllschraubverschluß/Tauchstab
9
Kickstarterkurbel
0
Kraftstofftank
A
Ölmeßstab
B
Fußbremshebel
C
Kraftstoffhahn
D
Luftfilter
E
Antriebskette
F
Schalthebel
G
Teleskopgabel
HINWEIS:


Leichte Modell-Abweichungen möglich.

Änderungen an Design und technischen Da-
ten jederzeit vorbehalten.
*Die Abbildung zeigt die TT-R125LWE.
RENSEIGNEMENTS
GÉNÉRAUX
DESCRIPTION
1
Levier d’embrayage
2
Coupe-circuit du moteur
3
Commutateur principal
4
Bouton de starter
5
Commutateur de démarrage
6
Levier de frein avant
7
Poignée des gaz
8
Bouchon du réservoir de carburant
9
Pédale de kick
0
Réservoir de carburant
A
Jauge
B
Pédale de frein arrière
C
Robinet de carburant
D
Filtre à air
E
Chaîne de transmission
F
Pédale de sélection
G
Fourche avant
N.B.:


Les illustrations peuvent différer quelque peu des
véhicules mis en vente.

L’aspect et les caractéristiques peuvent être
modifiés sans préavis.
*L’illustration représente la TT-R125LWE.
1 - 1
1

1 - 9
GEN
INFO

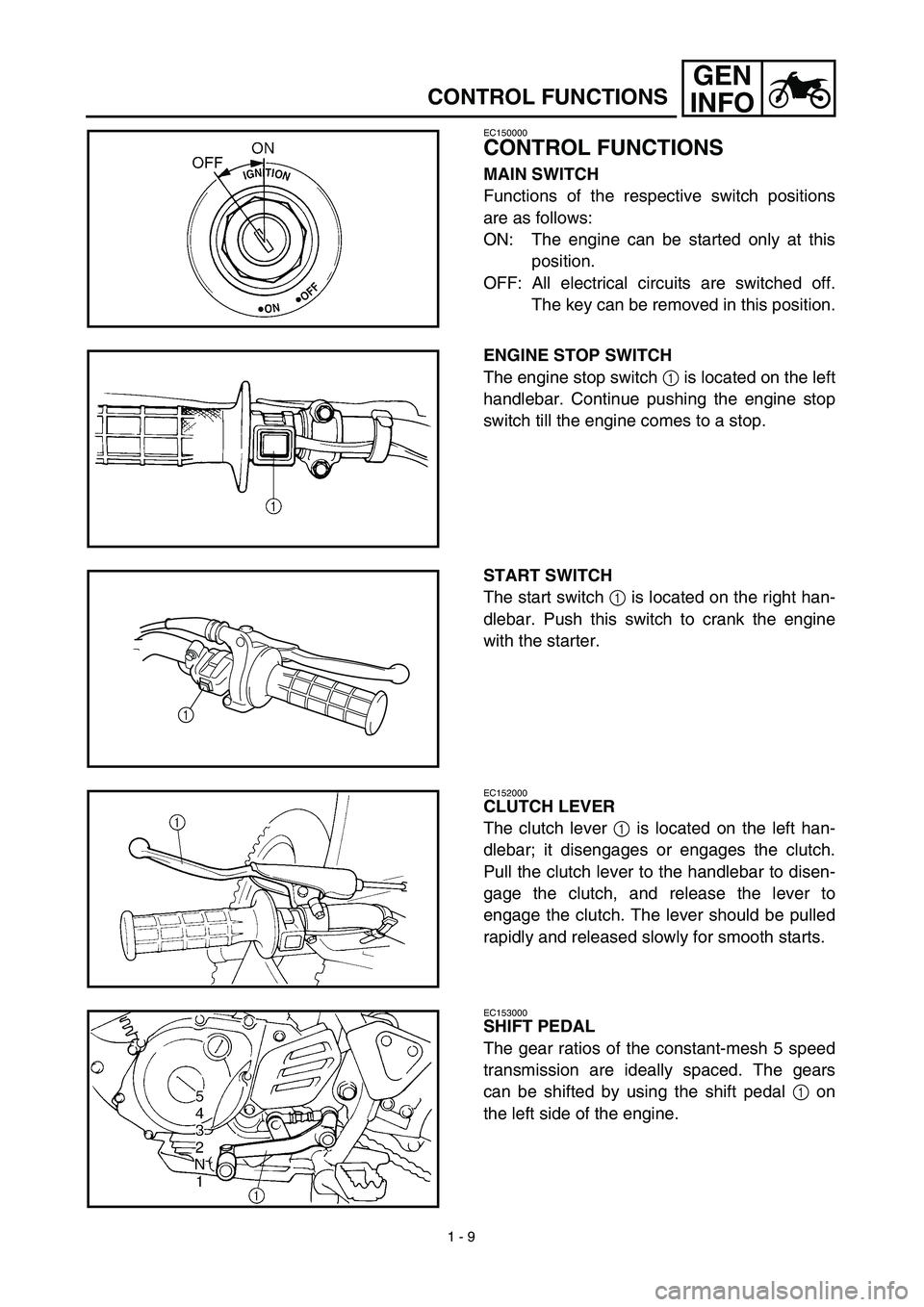

CONTROL FUNCTIONS
EC150000
CONTROL FUNCTIONS
MAIN SWITCH
Functions of the respective switch positions
are as follows:
ON: The engine can be started only at this
position.
OFF: All electrical circuits are switched off.
The key can be removed in this position.
ENGINE STOP SWITCH
The engine stop switch 1 is located on the left
handlebar. Continue pushing the engine stop
switch till the engine comes to a stop.
START SWITCH
The start switch 1 is located on the right han-
dlebar. Push this switch to crank the engine
with the starter.
1
EC152000
CLUTCH LEVER
The clutch lever 1 is located on the left han-
dlebar; it disengages or engages the clutch.
Pull the clutch lever to the handlebar to disen-
gage the clutch, and release the lever to
engage the clutch. The lever should be pulled
rapidly and released slowly for smooth starts.
EC153000
SHIFT PEDAL
The gear ratios of the constant-mesh 5 speed
transmission are ideally spaced. The gears
can be shifted by using the shift pedal 1 on
the left side of the engine.

GEN
INFOFONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
ARMATUREN UND DEREN FUNK-
TION
HAUPTSCHALTER
Die Funktionen der einzelnen Schalterpositio-
nen sind wie folgt:
ON: Der Motor kann nur in dieser Position
gestartet werden.
OFF: Alle elektrischen Schaltkreise sind
deaktiviert. Der Schlüssel kann in dieser
Position abgezogen werden.
MOTORSTOPPSCHALTER “ENGINE STOP”
Der Motorstoppschalter “ENGINE STOP” 1
befindet sich auf der linken Seite des Lenkers.
Den Motorstoppschalter “ENGINE STOP” ge-
drückt halten, bis der Motor abstirbt.
STARTSCHALTER
Der Startschalter 1 befindet sich am rechten
Lenkergriff. Diesen Schalter drücken, um den
Motor mit dem Starter zu kurbeln.
KUPPLUNGSHEBEL
Der Kupplungshebel 1 befindet sich auf der lin-
ken Seite des Lenkers und dient zum Ein- und
Auskuppeln. Zum Ausrücken der Kupplung den
Kupplungshebel zum Lenkgriff ziehen; zum Ein-
rücken der Kupplung den Kupplungshebel wieder
freigeben. Zum Auskuppeln den Kupplungshebel
zügig ziehen, beim Einkuppeln gefühlvoll loslas-
sen, um ein weiches Einrücken der Kupplung zu
gewährleisten.
FUSSSCHALTHEBEL
Erst das Getriebe erlaubt die Nutzung der Mo-
torleistung in verschiedenen Geschwindig-
keitsbereichen, so daß Anfahren, Bergauffah-
ren und schnelles Beschleunigen möglich
sind. Die Gänge dieses 5-Gang-Getriebes
werden über den Fußschalthebel 1 linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
FONCTIONS DES COMMANDES
COMMUTATEUR PRINCIPAL
Les fonctions du commutateur aux différentes posi-
tions sont les suivantes :
ON: Le moteur ne peut démarrer que lorsque le
commutateur est à cette position.
OFF: Tous les circuits électriques sont coupés. La
clé ne peut être retirée que lorsque le com-
mutateur est à cette position.
COUPE-CIRCUIT DU MOTEUR
Le coupe-circuit du moteur 1 se trouve à la poi-
gnée gauche. Appuyer sur le coupe-circuit du
moteur jusqu’à ce que le moteur se coupe.
COMMUTATEUR DE DEMARRAGE
Le commutateur de démarrage 1 se trouve sur la
manette droite du guidon. Appuyer sur ce commu-
tateur pour mettre le moteur en marche avec le
démarreur.
LEVIER D’EMBRAYAGE
Le levier d’embrayage 1 se trouve à la poignée
gauche. Celui-ci permet d’embrayer et de débrayer
le moteur. Tirer le levier d’embrayage vers la poi-
gnée pour débrayer et relâcher le levier pour
embrayer le moteur. Un fonctionnement en douceur
s’obtient en tirant le levier rapidement et en le relâ-
chant lentement.
PÉDALE DE SÉLECTION
Les 5 rapports de la boîte de vitesses à prise cons-
tante sont idéalement échelonnés. Le changement
de vitesse est commandé par la pédale de sélection
1, situé du côté gauche du moteur.
1 - 9

1 - 15
GEN
INFO
STARTING AND BREAK-IN
BREAKING IN AFTER REPLACEMENT
After a part is replaced with a new one, it is
necessary to break it in as in a new machine.
This is required especially when the following
engine-related parts are replaced.
Cylinder
Piston
Piston ring
Valve
Camshaft
Crankshaft
Clutch
Transmission gear
Shift fork
* For warming up and inspection during
break-in, refer to “GENERAL INSPECTION
AND MAINTENANCE” section in the
CHAPTER 3 and if there is any problem,
stop the engine immediately and check.

GEN
INFO
STILLEGUNG
Vor einer mehr als zweimonatigen Stillegung
sollten einige Schutzvorkehrungen getroffen
werden, um Schäden zu verhindern. Das
Fahrzeug zuerst gründlich reinigen und dann
folgendermaßen zur Stillegung vorbereiten:
1. Kraftstofftank, Kraftstoffleitungen und
Vergaser-Schwimmerkammer entleeren.
2. Die Zündkerze herausschrauben, unge-
fähr einen Teelöffel Motoröl in die Ker-
zenbohrung geben und die Zündkerze
wieder hineinschrauben. Bei gedrücktem
Motorstoppschalter den Kickstarter mehr-
mals durchtreten, um das Öl in der Zylin-
derlaufbuchse zu verteilen.
3. Die Antriebskette lösen, gründlich reini-
gen und dann schmieren. Die Kette wie-
der montieren oder in einem am Rahmen
befestigten Plastikbeutel aufbewahren.
4. Alle Seilzüge ölen.
5. Das Fahrzeug ganz aufbocken, um beide
Räder vom Boden abzuheben.
6. Eine Plastiktüte über die Schalldämpfer-
öffnung stülpen, um Eindringen von
Feuchtigkeit zu verhindern.
7. Bei Lagerung in extrem feuchter oder
salzhaltiger Luft auf alle Metalloberflä-
chen einen dünnen Ölfilm auftragen.
Jedoch niemals Gummiteile oder den
Sitzbankbezug einölen.
HINWEIS:
Anfallende Reparaturen vor der Stillegung
ausführen.
NETTOYAGE ET REMISAGE
REINIGUNG UND STILLEGUNG
REMISAGE
Si la motocyclette doit être remisée pendant 60
jours ou plus, certaines précautions devront être
observées pour la maintenir en parfait état. Après
un nettoyage complet de la motocyclette, la prépa-
rer comme suit pour le remisage:
1. Vidanger le réservoir de carburant, les canali-
sations de carburant et la cuve à niveau cons-
tant du carburateur.
2. Retirer la bougie, verser environ une cuillerée
à soupe d’huile de moteur SAE 10W-30 dans
le trou de bougie, puis remonter la bougie.
Enfoncer le coupe-circuit du moteur et lancer
quelques fois le moteur en actionnant le kick
afin de répartir l’huile sur la paroi des cylin-
dres.
3. Déposer la chaîne de transmission, la nettoyer
soigneusement dans un dissolvant, puis la
graisser. Remettre en place la chaîne ou la
conserver dans un sachet en plastique (attaché
au cadre pour éviter de l’égarer).
4. Lubrifier tous les câbles de commande.
5. Placer un support sous le cadre afin de suréle-
ver les deux roues.
6. Couvrir la sortie du tuyau d’échappement
d’un sachet en plastique pour empêcher la
pénétration d’humidité.
7. Si le véhicule est remisé dans un lieu très
humide ou exposé à l’air marin, enduire tou-
tes les surfaces métalliques extérieures d’une
fine couche d’huile. Ne pas enduire d’huile
les parties en caoutchouc et la housse de selle.
N.B.:
Effectuer toutes les réparations nécessaires avant
de remiser le véhicule.
1 - 19

2 - 26
SPEC

CABLE ROUTING DIAGRAM
EC240000
CABLE ROUTING DIAGRAM
1
Ground lead
2
Primary coil lead
3
Clamp
4
Wire harness
5
Starter relay lead
6
Rectifier/regulator lead
7
CDI magneto lead
8
Air vent hose
9
Neutral switch lead
0
Rear shock absorber assembly
sub-tank hose (TT-R125LWE
only)
A
Starting circuit cut-off relay lead
B
CDI unit lead
C
Corrugated tube
D
Brake hose holder (Brake cable
holder for the TT-R125E)
E
Brake hose (Brake cable for the
TT-R125E)
F
Cable guide
G
Main switch lead
H
Engine stop switch lead
I
Clutch switch lead
J
Start switch lead
K
CDI unit band
L
CDI unit
M
Connector cover
N
Rubber cover
O
Starter cable
P
Throttle cable
Q
Rectifier/regulator
Å
Fasten the primary coil lead and
ground lead.
ı
Fasten the wire harness at its
tape.
Ç
Fasten the wire harness and
CDI magneto lead in front of the
rear shock absorber assembly
bracket at the protecting tube
for the CDI magneto lead.
30~35 mm
(1.18~1.38 in)
E
DD
A
C
B-B
D-D
E
B
BC
TT-R125EA
L
1
3
4 2
3
35
3
36
7
3
3
8
9 0 A 3 B C
DEFGHIJKOP
7
4
0
3 3M
N
3Q
3 F
E
DË
◊
„
Ù
AB
AA
Û
ÁAC
N
Ì
Ï ‰ Î
Ç ı Å
Ó
È
Ô

Ò ˜ ˆ Ø ∏
ŒÂÍ ÊÂ

SPEC

CHEMINEMENT DES CÂBLES
KABELFÜHRUNG
KABELFÜHRUNG
1
Masseleitung
2
Primärspulenleitung
3
Klammer
4
Kabelbaum
5
Starterrelaisleitung
6
Gleichrichter/Regulierer-Leitung
7
CDI-Magnetzünderleitung
8
Lüftungsschlauch
9
Leerlaufschalterleitung
0
Hintere Stoßdämpfer-Baugruppe Nebentank-
Schlauch (nur TT-R125LWE)
A
Starterkreis-Unterbrecherrelaisleitung
B
CDI-Einheit-Leitung
C
Wellflammrohr
D
Bremsschlauchhalter (Bremsseilzug-Halter für
die TT-R125E)
E
Bremsschlauch (Bremsseilzug für die TT-R125E)
F
Seilzugführung
G
Hauptschalterleitung
H
Motorstoppschalterleitung
I
Kupplungsschalterleitung
J
Startschalterleitung
K
CDI-Einheit-Band
L
CDI-Einheit
M
Klemmenabdeckung
N
Gummiabdeckung
O
Starterseilzug
P
Gasseilzug
Q
Gleichrichter/Regulierer
Å
Die Primärspulenleitung und Masseleitung befe-
stigen.
ı
Den Kabelbaum an seinem Band befestigen.
Ç
Den Kabelbaum und die CDI-Magnetzünderlei-
tung vor dem hinteren Stoßdämpfer-Baugrup-
pen-Bügel an der Schutzröhre für die CDI-Ma-
gnetzünderleitung befestigen.
CHEMINEMENT DES CÂBLES
1
Fil de terre
2
Fil de bobine primaire
3
Bride
4
Faisceau de fils
5
Fil de relais de démarreur
6Fil de redresseur/régulateur
7Fil de magnéto CDI
8Flexible de canal de ventilation
9Fil de commutateur de point mort
0Flexible de réservoir auxiliaire d’amortisseur arrière
(TT-R125LWE seulement)
AFil de relais de coupe-circuit de démarrage
BFil du bloc CDI
CTube en métal plissé
DSupport de flexible de frein (Support du câble de
frein pour le modèle TT-R125E)
EFlexible de frein
(câble de frein pour le modèle TT-R125E)
FGuide de câble
GFil de commutateur principal
HFil de coupe-circuit du moteur
IFil de commutateur d’embrayage
JFil de commutateur de démarrage
KBandeau du bloc CDI
LBloc CDI
MCache-connecteur
NCouvercle de caoutchouc
OCâble de démarreur
PCâble d’accélérateur
QRedresseur/régulateur
ÅAttacher le fil de la bobine primaire et le fil de masse.
ıAttacher le faisceau de fils à son ruban.
ÇAttacher le faisceau de fils et le fil de magnéto CDI
devant le support de l’amortisseur arrière, au tube de
protection du fil de magnéto CDI.
2 - 26

2 - 27
SPEC

CABLE ROUTING DIAGRAM
Î
After fastening the starter relay
lead, pass it on the left of the
chassis.
‰
Fasten the CDI magneto lead
and starter relay lead.
Ï
Fasten the wire harness.
Ì
Pass the rectifier/regulator lead
between the frame and air filter
case.
Ó
Do not allow the CDI magneto
lead to slacken except between
the two plastic locking ties.
È
Fasten the CDI magneto lead
over the engine bracket (rear).
Ô
Fasten the CDI magneto lead.

Pass the air vent hoses between
the engine and swingarm.
Ò
Fit the neutral switch lead into
the groove in the crankcase
cover.
˜
Pass the starting circuit cut-off
relay lead under the frame and
at the right of the chassis.
ˆ
Fasten the rear shock absorber
assembly sub-tank.
(TT-R125LWE only)
Ø
Pass the CDI unit lead on the
outside of the main switch lead,
engine stop switch lead, clutch
switch lead and start switch
lead.
∏After fastening the start switch
lead, clutch switch lead, engine
stop switch lead and main
switch lead, push their corru-
gated tube against the CDI unit
coupler.
ŒFasten the brake hose between
the paint marks.
ÂPass the brake hose (brake
cable for the TT-R125E)
through the cable guide.
ÍFit the CDI unit band over the
CDI unit bracket till it stops.
ÊFasten the brake cable.
30~35 mm
(1.18~1.38 in)
E
DD
A
C
B-B
D-D
E
B
BC
TT-R125EA
L
1
3
4 2
3
35
3
36
7
3
3
8
9 0 A 3 B C
DEFGHIJKOP
7
4
0
3 3M
N
3Q
3 F
E
DË
◊
„
Ù
AB
AA
Û
ÁAC
N
Ì
Ï ‰ Î
Ç ı Å
Ó
È
Ô

Ò ˜ ˆ Ø ∏
ŒÂÍ ÊÂ

SPEC
CHEMINEMENT DES CÂBLES
KABELFÜHRUNG
ÎNach dem Befestigen der Starterrelais-Leitung
diese links vom Chassis verlegen.
‰Die CDI-Magnetzünderleitung und Starterrelais-
Leitung befestigen.
ÏDen Kabelbaum befestigen.
ÌDie Gleichrichter/Regulierer-Leitung zwischen
Rahmen und Luftfiltergehäuse verlegen.
ÓNicht erlauben, die CDI-Magnetzünderleitung
durchhängen zu lassen, ausgenommen zwi-
schen den beiden Plastiksperrbändern.
ÈDie CDI-Magnetzünderleitung über dem Motor-
bügel (hinten) befestigen.
ÔDie CDI-Magnetzünderleitung befestigen.
Die Lüftungsschläuche zwischen Motor und
Schwinge verlegen.
ÒDie Leerlaufschalterleitung in die Rille im Kurbel-
gehäusedeckel setzen.
˜Die Starterkreis-Unterbrecherrelaisleitung unter
dem Rahmen und rechts vom Chassis verlegen.
ˆDen hinteren Stoßdämpfer-Baugruppe Neben-
tank befestigen. (nur TT-R125LWE)
ØDie CDI-Einheit-Leitung an der Außenseite der
Hauptschalterleitung, Motorstoppschalterleitung,
Kupplungsschalterleitung und Startschalterlei-
tung verlegen.
∏Nach dem Befestigen der Startschalterleitung,
Kupplungsschalterleitung, Motorstoppschalter-
leitung und Hauptschalterleitung ihr Wellflamm-
rohr gegen den CDI-Einheit-Stecker drücken.
ŒDen Bremsschlauch zwischen den Farbmarkie-
rungen befestigen.
ÂDen Bremsschlauch (Bremsseilzug für die TT-
R125E) durch die Seilzugführung führen.
ÍDas CDI-Einheit-Band bis zum Anschlag über
den CDI-Einheit-Bügel setzen.
ÊDen Bremsseilzug befestigen. ÎAprès avoir attaché le fil de relais de démarreur, faire
passer le fil à la gauche du châssis.
‰Attacher le fil de magnéto CDI et le fil de relais de
démarreur.
ÏAttacher le faisceau de fils.
ÌFaire passer le fil de redresseur/régulateur entre le
cadre et le carter de filtre à air.
ÓNe pas laisser le fil de magnéto CDI détendu sauf
entre les deux attaches en plastique.
ÈAttacher le fil de magnéto CDI sur le support de
moteur (arrière).
ÔAttacher le fil de magnéto CDI.
Faire passer les flexibles de canal de ventilation entre
le moteur et le bras oscillant.
ÒInsérer le fil de commutateur de point mort dans la
rainure dans le couvercle de carter.
˜Faire passer le fil de relais de coupe-circuit de démar-
rage sous le cadre et à la droite du châssis.
ˆAttacher le réservoir auxiliaire de l’amortisseur
arrière (TT-R125LWE seulement)
ØFaire passer le fil du bloc CDI sur l’extérieur du fil de
commutateur principal, le fil de coupe-circuit du
moteur, le fil du commutateur d’embrayage et le fil
du commutateur de démarrage.
∏Après avoir attaché le fil du commutateur de démar-
rage, le fil du commutateur d’embrayage, le fil de
coupe-circuit du moteur et le fil du commutateur
principal, pousser leur tube en métal plissé contre le
raccord du bloc CDI.
ŒAttacher le flexible de frein entre les deux repères
peints.
ÂFaire passer le flexible de frein (câble de frein pour le
TT-R125E) par le guide de câble.
ÍInsérer le bandeau du bloc CDI sur le support du bloc
CDI jusqu’à ce qu’il s’arrête.
ÊAttacher le câble de frein.
2 - 27
