Page 321 of 578

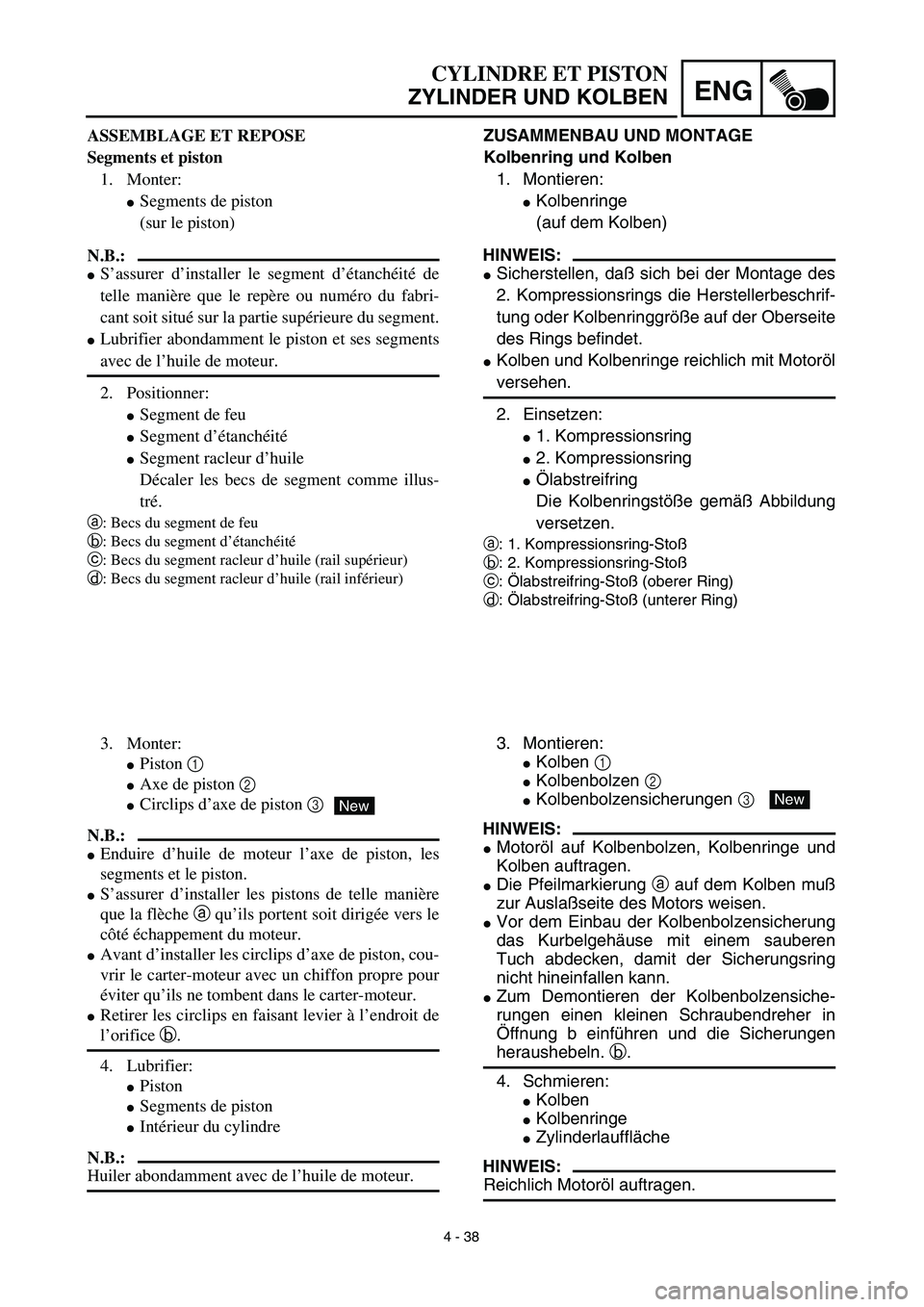

YAMAHA TTR125 2003  Owners Manual 4 - 38
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
ZUSAMMENBAU UND MONTAGE
Kolbenring und Kolben
1. Montieren:
Kolbenringe
(auf dem Kolben)
HINWEIS:
Sicherstellen, daß sich bei der Montage des
2. Ko

Page 322 of 578

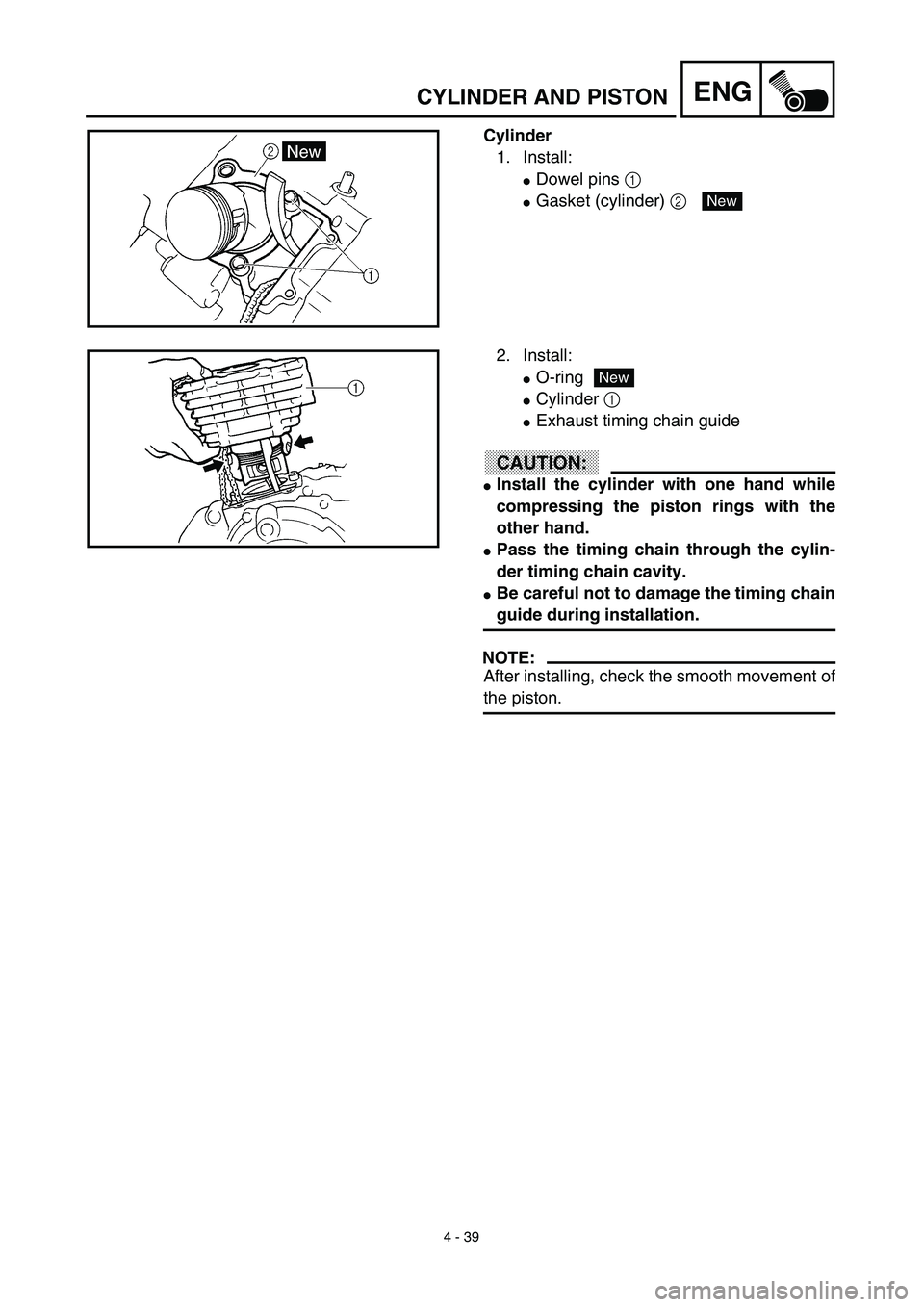

YAMAHA TTR125 2003  Owners Manual 4 - 39
ENGCYLINDER AND PISTON
Cylinder
1. Install:
Dowel pins 1
Gasket (cylinder) 2 New
2. Install:
O-ring
Cylinder 1
Exhaust timing chain guide
CAUTION:
Install the cylinder with one hand whi

Page 323 of 578

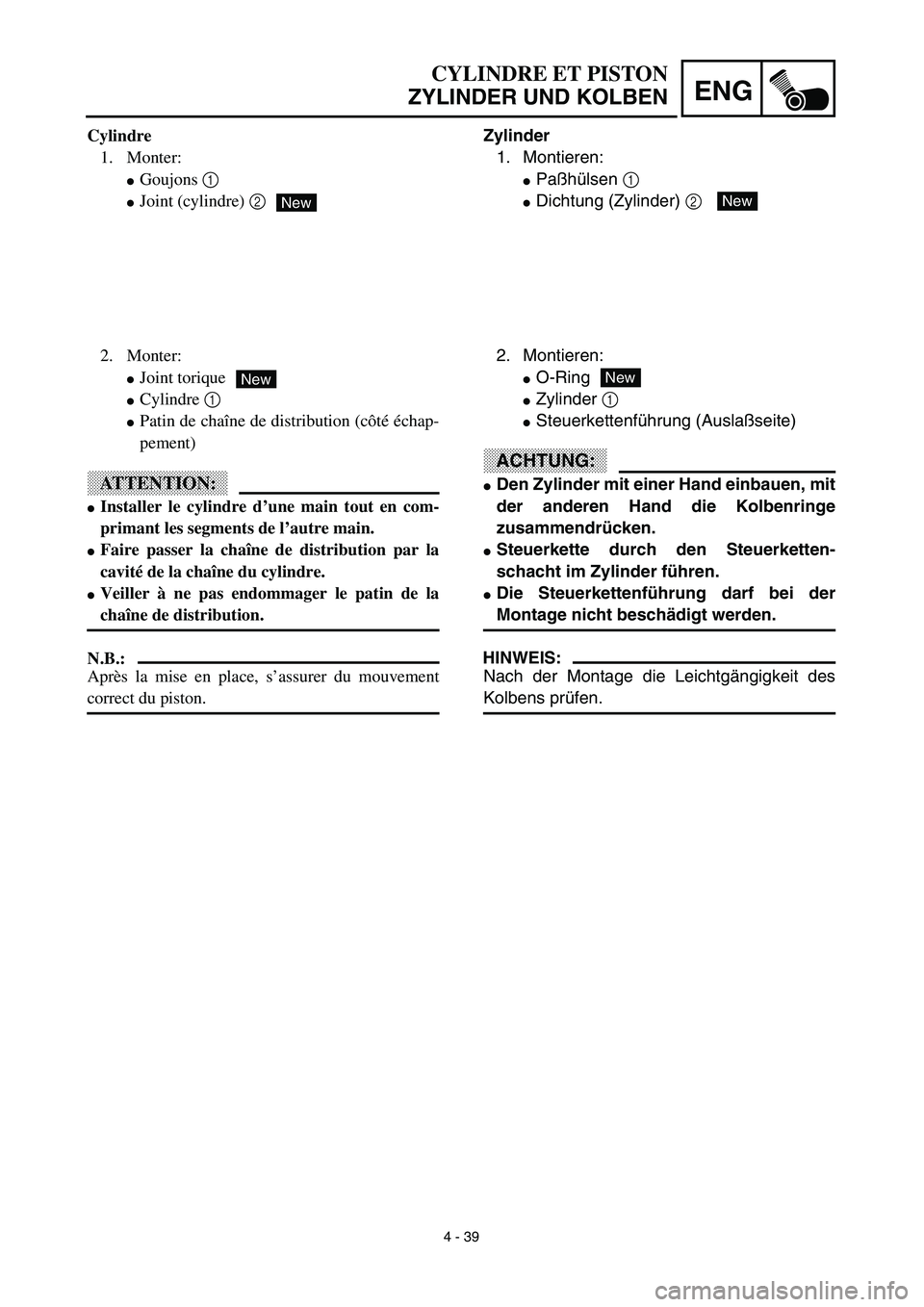

YAMAHA TTR125 2003  Owners Manual 4 - 39
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
Zylinder
1. Montieren:
Paßhülsen 1
Dichtung (Zylinder) 2 New
2. Montieren:
O-Ring
Zylinder 1
Steuerkettenführung (Auslaßseite)
ACHTUNG:
De

Page 324 of 578

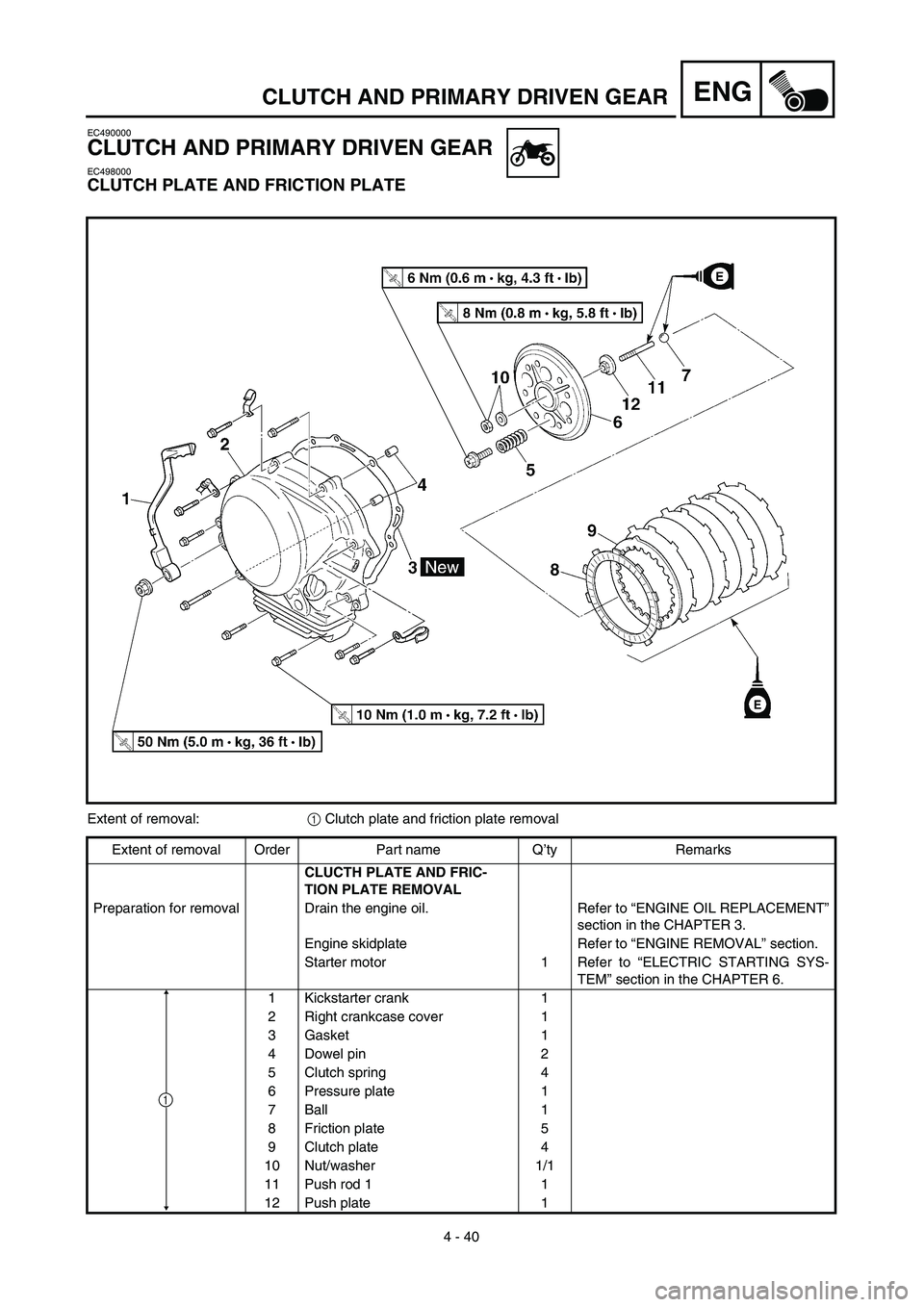

YAMAHA TTR125 2003  Owners Manual 4 - 40
ENGCLUTCH AND PRIMARY DRIVEN GEAR
EC490000
CLUTCH AND PRIMARY DRIVEN GEAR
EC498000
CLUTCH PLATE AND FRICTION PLATE
Extent of removal:1 Clutch plate and friction plate removal
Extent of removal

Page 325 of 578

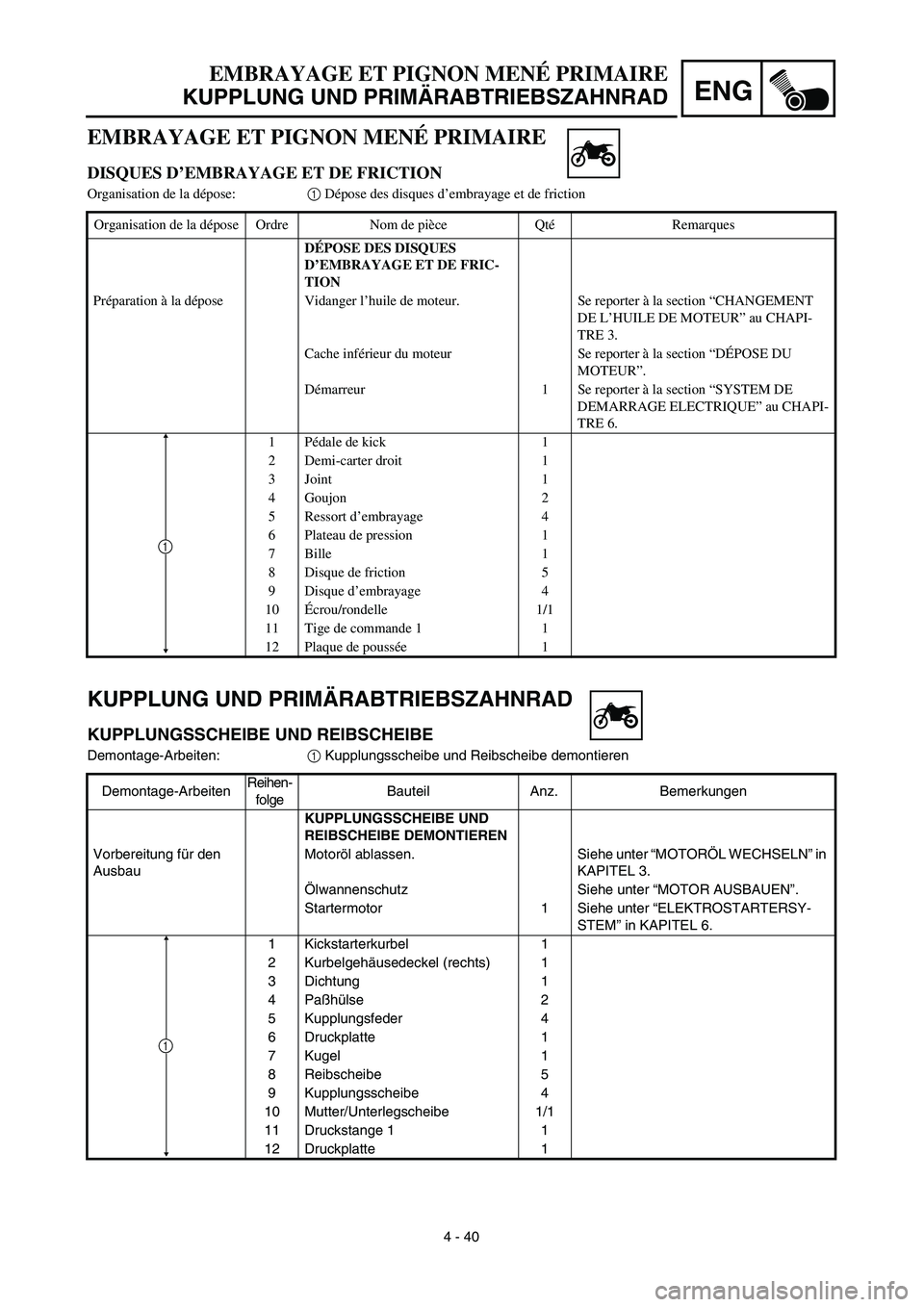

YAMAHA TTR125 2003  Owners Manual ENG
4 - 40
EMBRAYAGE ET PIGNON MENÉ PRIMAIRE
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD
KUPPLUNGSSCHEIBE UND REIBSCHEIBE
Demontage-Arbeiten:1 Kupplungsscheibe und Reibsch

Page 326 of 578

YAMAHA TTR125 2003  Owners Manual 4 - 41
ENGCLUTCH AND PRIMARY DRIVEN GEAR
EC498100
PRIMARY DRIVEN GEAR
Extent of removal:1 Primary driven gear removal2 Primary drive gear removal
Extent of removal Order Part name Q’ty Remarks
PRIMA

Page 327 of 578

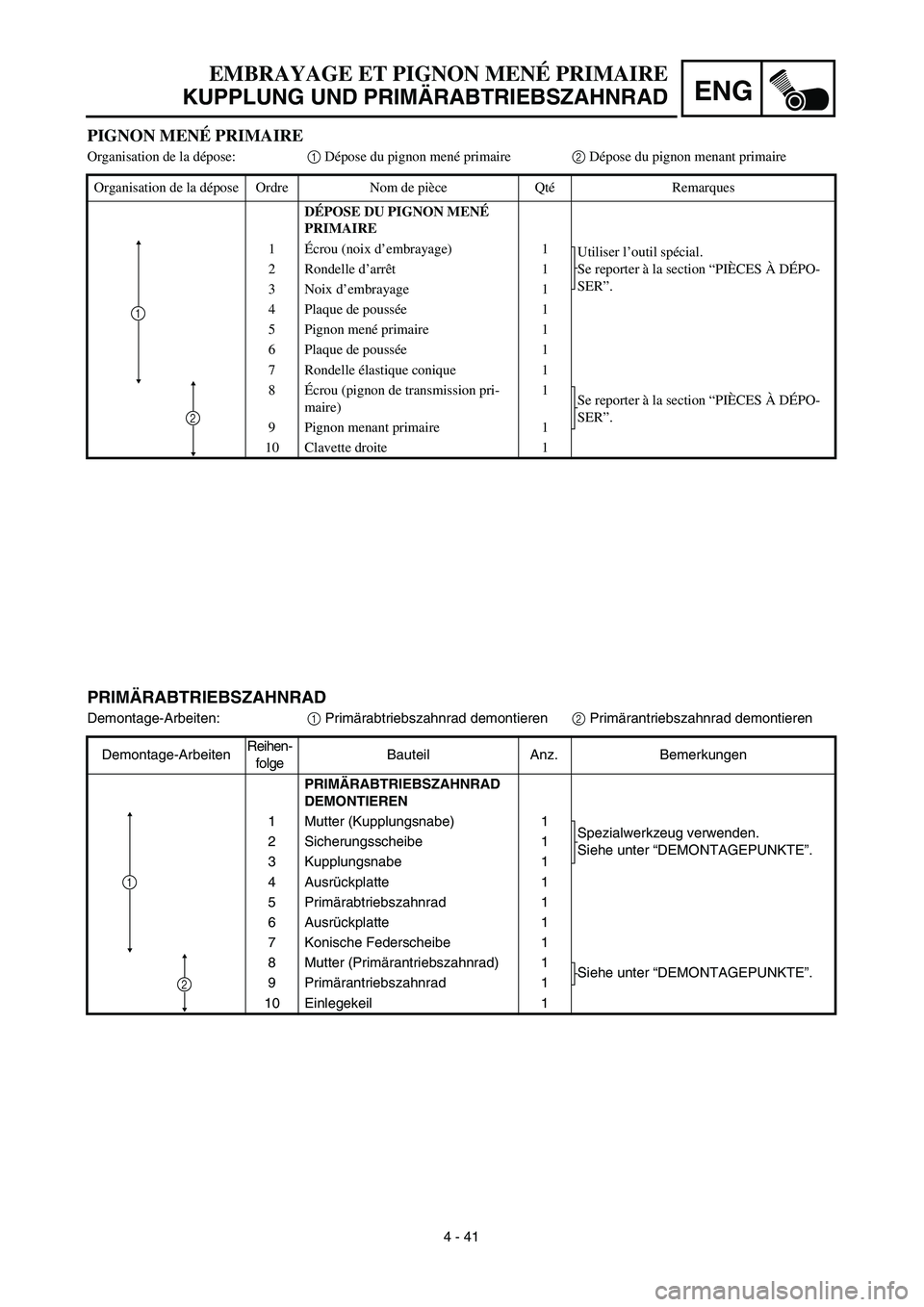

YAMAHA TTR125 2003  Owners Manual ENG
4 - 41
PIGNON MENÉ PRIMAIRE
Organisation de la dépose:1 Dépose du pignon mené primaire2 Dépose du pignon menant primaire
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DÉPOSE D

Page 328 of 578

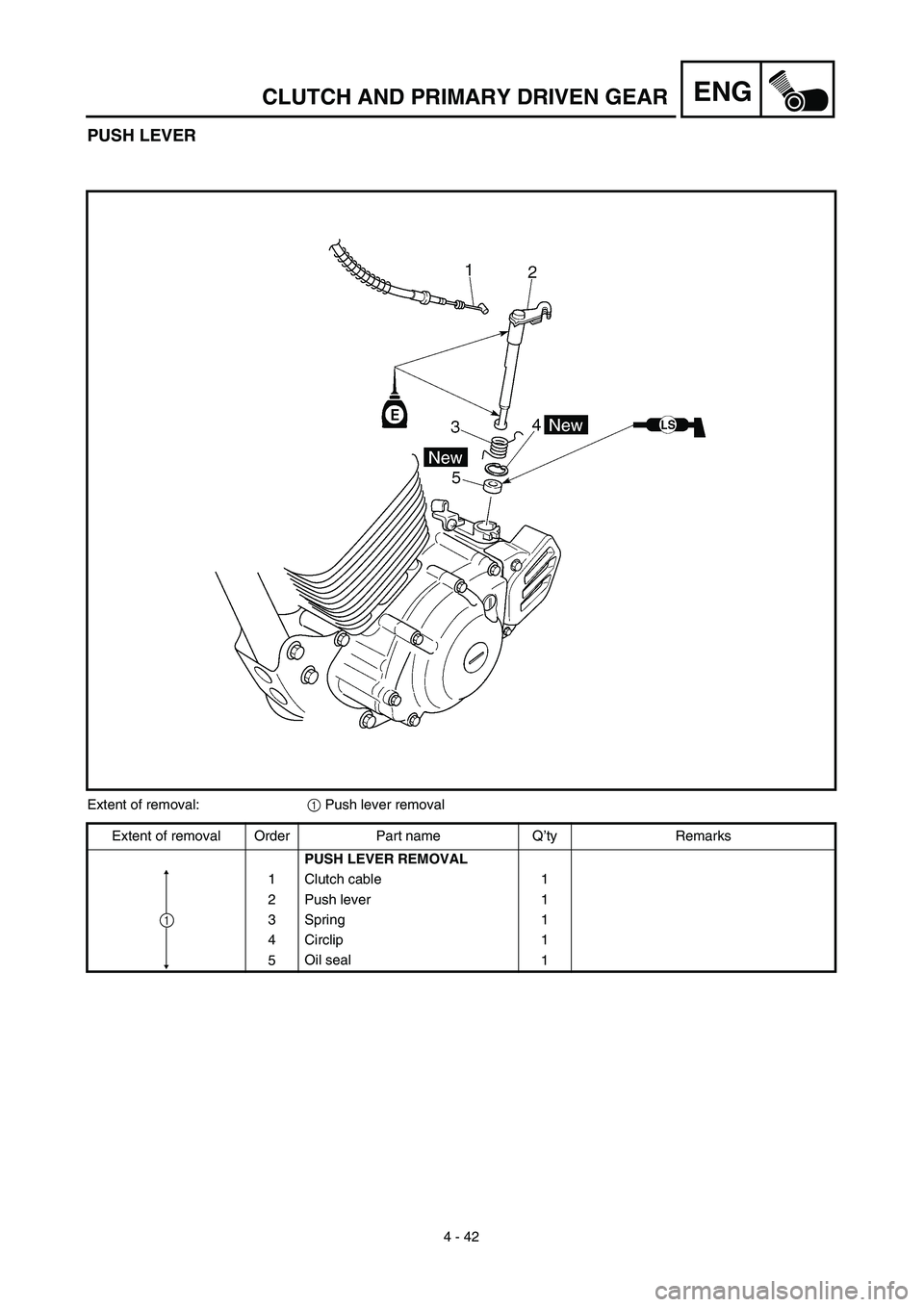

YAMAHA TTR125 2003  Owners Manual 4 - 42
ENGCLUTCH AND PRIMARY DRIVEN GEAR
PUSH LEVER
Extent of removal:1 Push lever removal
Extent of removal Order Part name Q’ty Remarks
PUSH LEVER REMOVAL
1 Clutch cable 1
2 Push lever 1
3 Spring

Page 329 of 578

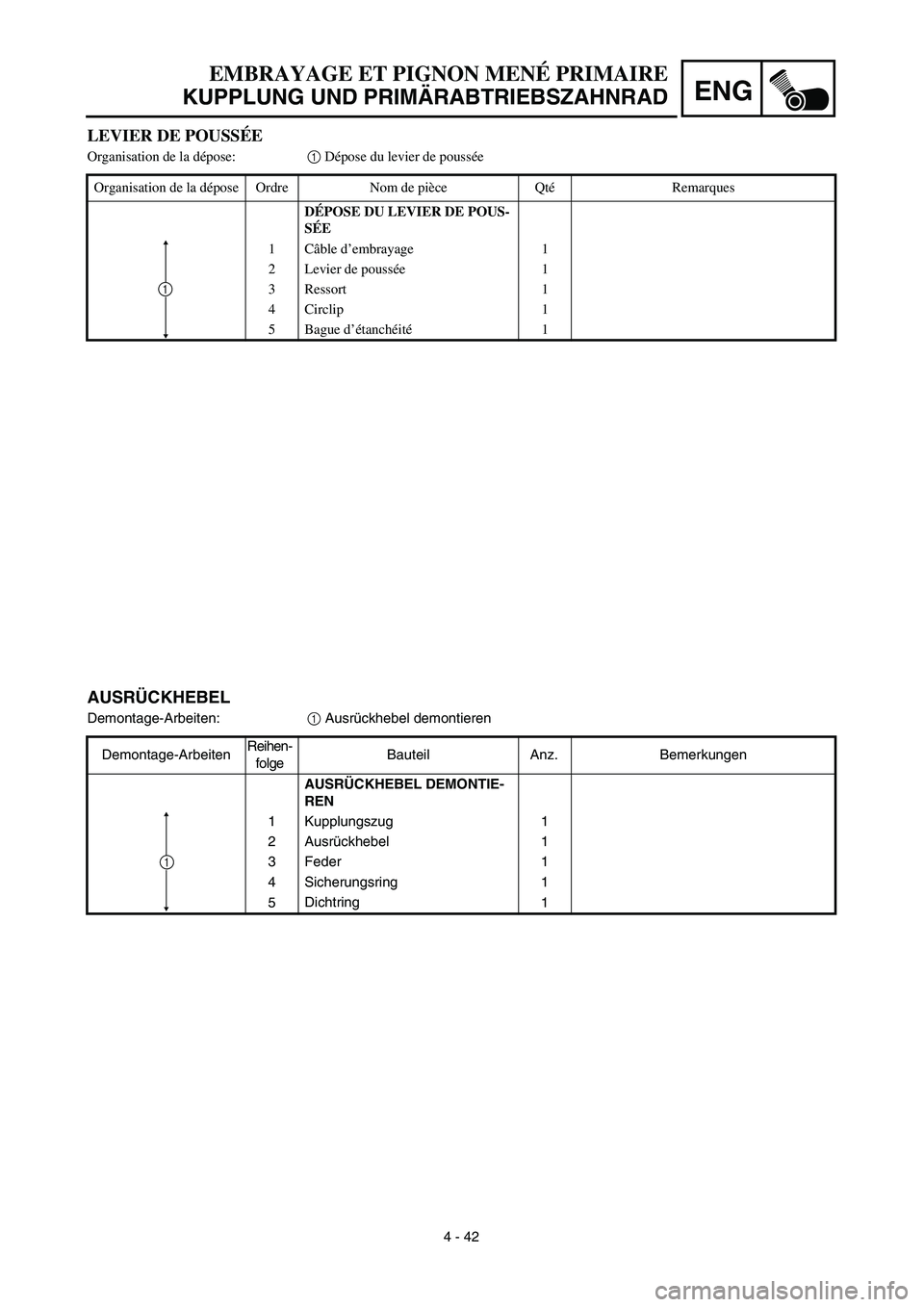

YAMAHA TTR125 2003  Owners Manual ENG
4 - 42
EMBRAYAGE ET PIGNON MENÉ PRIMAIRE
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD
AUSRÜCKHEBEL
Demontage-Arbeiten:1 Ausrückhebel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
A

Page 330 of 578

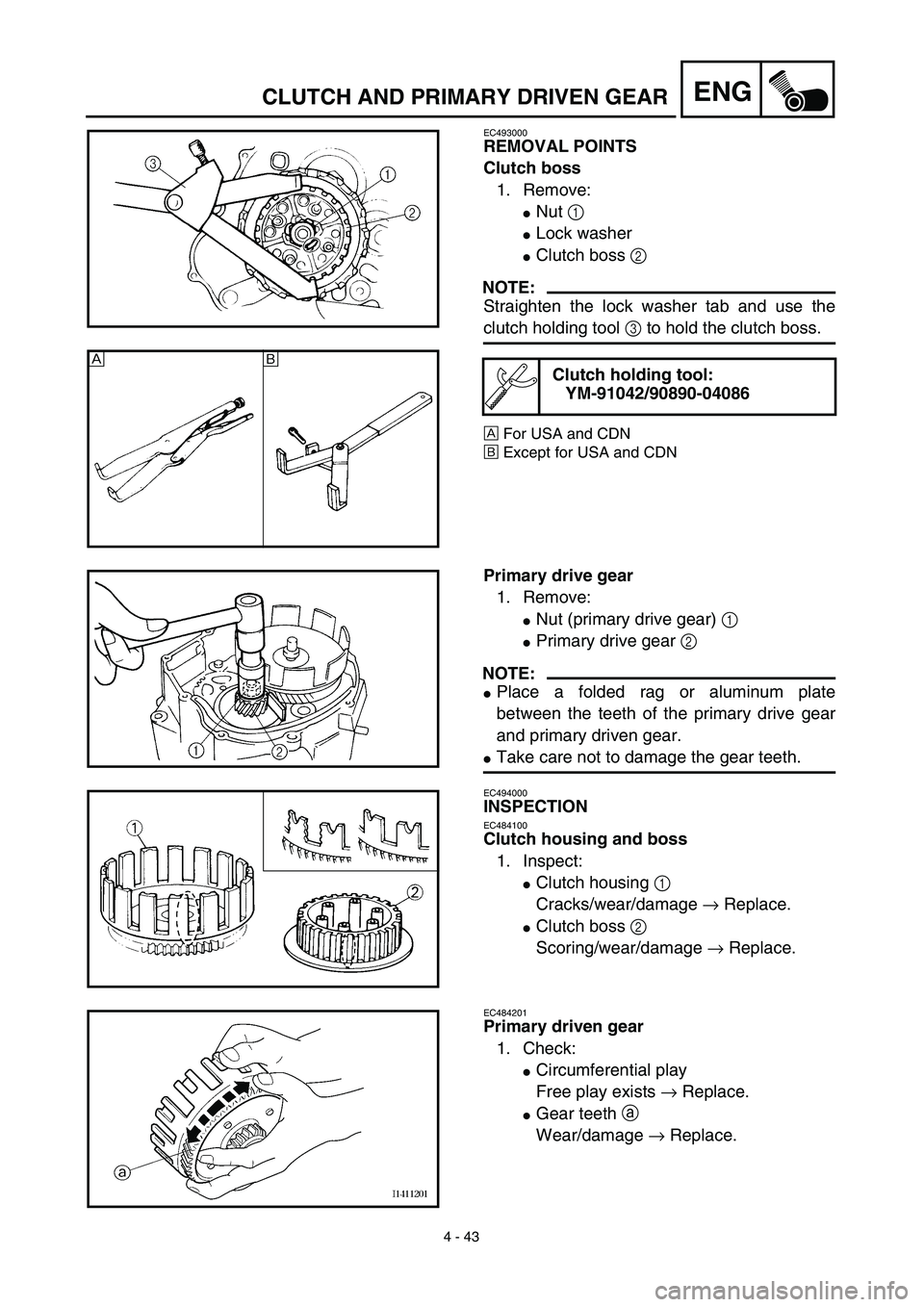

YAMAHA TTR125 2003  Owners Manual 4 - 43
ENGCLUTCH AND PRIMARY DRIVEN GEAR
EC493000
REMOVAL POINTS
Clutch boss
1. Remove:
Nut 1
Lock washer
Clutch boss 2
NOTE:
Straighten the lock washer tab and use the
clutch holding tool 3 to h
