YAMAHA TTR125 2006 Owners Manual

ENG
4 - 61 MAGNETO CDI ET ROCHET DE DEMARRAGE (TT-R125E/TT-R125LWE)
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG (TT-R125E/TT-R125LWE)
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG
(TT-R125E/TT-R125LWE)
Demontage-Arbeiten:1 Induktionswicklung/Stator demontieren
2 Starterkupplung/Getrieberad-Ausbau
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
CDI-MAGNETZÜNDER UND
STATOR DEMONTIEREN
Vorbereitung für den
AusbauKraftstofftank
1 CDI-Magnetzünderleitung 1
2 Leerlaufschalterleitung 1
3 Kurbelgehäusedeckel (links) 1
4 Mutter (Rotor) 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGEPUNKTE”.
5 Rotor 1
6 Starterkupplung 1
7 Scheibenfeder 1
8 Startergetrieberad 1
9 Unterlegscheibe 1
10 Scheibe (Starterleerlaufrad) 1
11 Starterleerlaufrad 1
12 Kabelführung 1
13 Aufnehmerspule/Ständer-Bau-
gruppe1
2
1
1
MAGNETO CDI ET ROCHET DE DEMARRAGE
(TT-R125E/TT-R125LWE)
Organisation de la dépose:1 Dépose de la bobine d’excitation/stator
2 Dépose du rochet de démarrage et de la roue d’engrenage
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU MAGNETO CDI ET
DU STATOR
Préparation à la dépose Réservoir de carburant
1 Fil de magnéto CDI 1
2Câble de commutateur de point mort 1
3 Demi-carter gauche 1
4Écrou (rotor) 1 Utiliser l’outil spécial.
Se reporter à la section “PIÈCES À DÉPO-
SER”. 5 Rotor 1
6 Rochet de démarrage 1
7 Clavette demi-lune 1
8 Pignon roue de démarreur 1
9 Rondelle plate 1
10 Plaque (pignon de ralenti de démar-
reur)1
11 Pignon de ralenti de démarreur 1
12 Guide de fil 1
13 Bobine d’excitation/ensemble stator 1
2
1
1

4 - 62
ENG

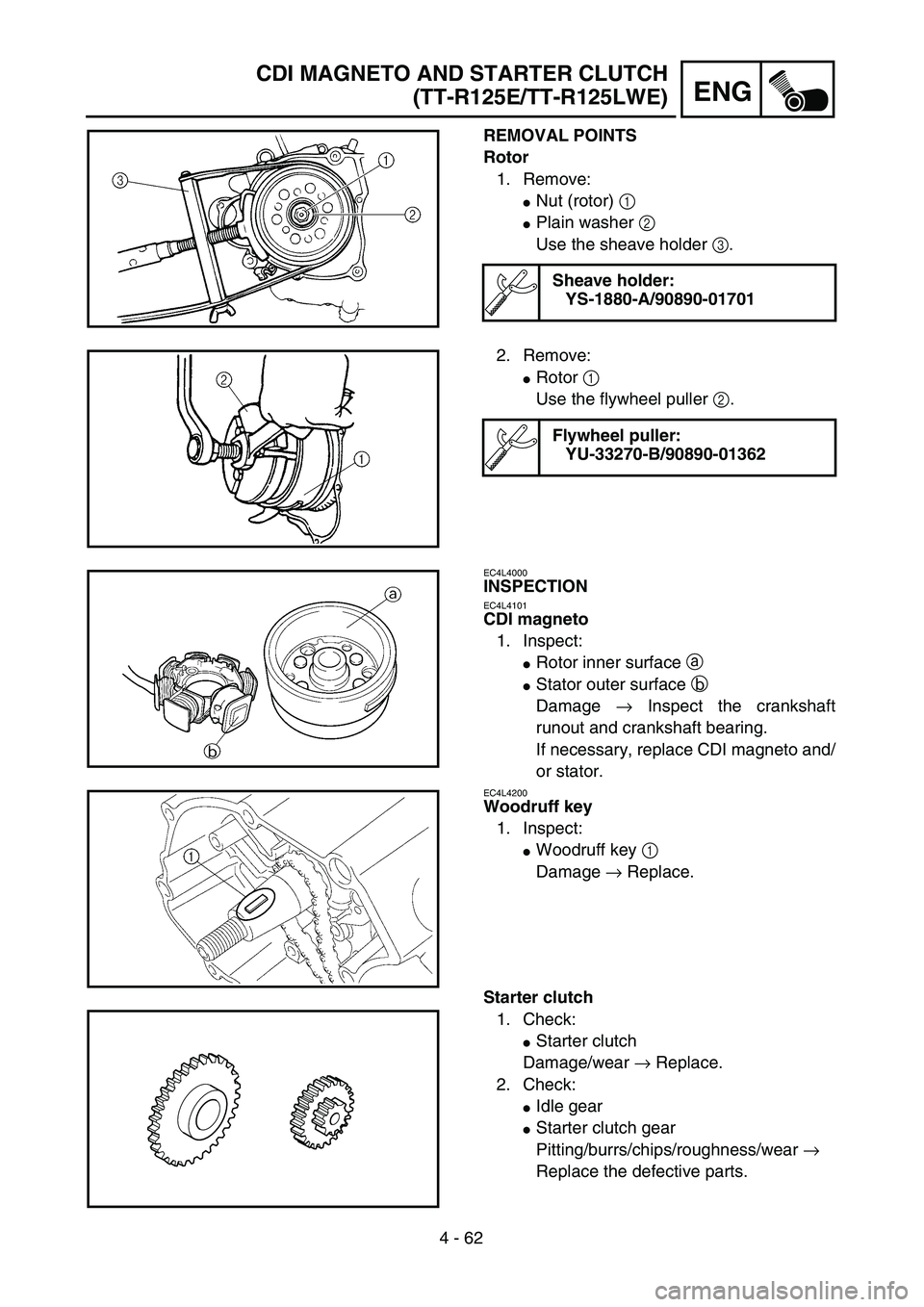

CDI MAGNETO AND STARTER CLUTCH
(TT-R125E/TT-R125LWE)
REMOVAL POINTS
Rotor
1. Remove:
Nut (rotor) 1
Plain washer 2
Use the sheave holder 3.
Sheave holder:
YS-1880-A/90890-01701
2. Remove:
Rotor 1
Use the flywheel puller 2.
Flywheel puller:
YU-33270-B/90890-01362
EC4L4000
INSPECTION
EC4L4101
CDI magneto
1. Inspect:
Rotor inner surface a
Stator outer surface b
Damage → Inspect the crankshaft
runout and crankshaft bearing.
If necessary, replace CDI magneto and/
or stator.
EC4L4200
Woodruff key
1. Inspect:
Woodruff key 1
Damage → Replace.
Starter clutch
1. Check:
Starter clutch
Damage/wear → Replace.
2. Check:
Idle gear
Starter clutch gear
Pitting/burrs/chips/roughness/wear →
Replace the defective parts.

4 - 62
ENG

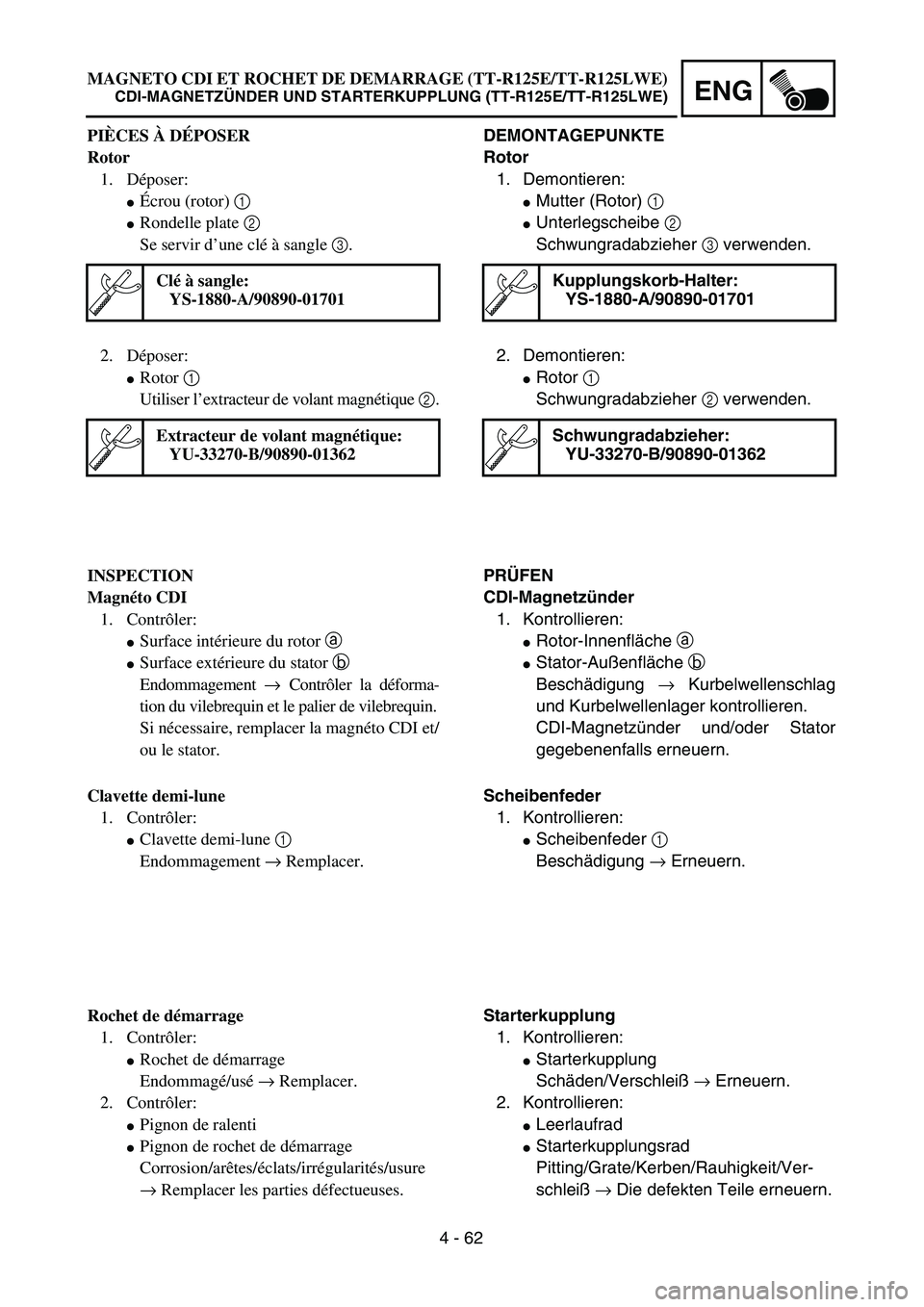

DEMONTAGEPUNKTE
Rotor
1. Demontieren:
Mutter (Rotor) 1
Unterlegscheibe 2
Schwungradabzieher 3 verwenden.
Kupplungskorb-Halter:
YS-1880-A/90890-01701
2. Demontieren:
Rotor 1
Schwungradabzieher 2 verwenden.
Schwungradabzieher:
YU-33270-B/90890-01362
PRÜFEN
CDI-Magnetzünder
1. Kontrollieren:
Rotor-Innenfläche a
Stator-Außenfläche b
Beschädigung → Kurbelwellenschlag
und Kurbelwellenlager kontrollieren.
CDI-Magnetzünder und/oder Stator
gegebenenfalls erneuern.
Scheibenfeder
1. Kontrollieren:
Scheibenfeder 1
Beschädigung → Erneuern.
Starterkupplung
1. Kontrollieren:
Starterkupplung
Schäden/Verschleiß → Erneuern.
2. Kontrollieren:
Leerlaufrad
Starterkupplungsrad
Pitting/Grate/Kerben/Rauhigkeit/Ver-
schleiß → Die defekten Teile erneuern. PIÈCES À DÉPOSER
Rotor
1. Déposer:
Écrou (rotor) 1
Rondelle plate 2
Se servir d’une clé à sangle 3.
Clé à sangle:
YS-1880-A/90890-01701
2. Déposer:
Rotor 1
Utiliser l’extracteur de volant magnétique 2.
Extracteur de volant magnétique:
YU-33270-B/90890-01362
INSPECTION
Magnéto CDI
1. Contrôler:
Surface intérieure du rotor a
Surface extérieure du stator b
Endommagement → Contrôler la déforma-
tion du vilebrequin et le palier de vilebrequin.
Si nécessaire, remplacer la magnéto CDI et/
ou le stator.
Clavette demi-lune
1. Contrôler:
Clavette demi-lune 1
Endommagement → Remplacer.
Rochet de démarrage
1. Contrôler:
Rochet de démarrage
Endommagé/usé → Remplacer.
2. Contrôler:
Pignon de ralenti
Pignon de rochet de démarrage
Corrosion/arêtes/éclats/irrégularités/usure
→ Remplacer les parties défectueuses. MAGNETO CDI ET ROCHET DE DEMARRAGE (TT-R125E/TT-R125LWE)
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG (TT-R125E/TT-R125LWE)

4 - 63
ENG
CDI MAGNETO AND STARTER CLUTCH
(TT-R125E/TT-R125LWE)
3. Check:
Starter clutch operation
Install the starter clutch drive gear 1 onto
the starter clutch 2 and hold the starter
clutch.
When turning the starter clutch drive gear
counterclockwise ı, the starter clutch and
the starter clutch drive gear should
engage. If the starter clutch drive gear and
starter clutch do not engage, the starter
clutch is faulty and must be replaced.
When turning the starter clutch drive gear
clockwise Å, it should turn freely.
If the starter clutch drive gear does not
turn freely, the starter clutch is faulty and
must be replaced.
Å
ı
1
2
EC4L5000
ASSEMBLY AND INSTALLATION
CDI magneto
1. Install:
Stator 1
Bolt (stator)
Lead guide
Screw (lead guide) 2
Pickup coil 3
Bolt (pickup coil)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)LT
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)LT
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)LT
2. Install:
Stater idle gear 1
Plate 2
Bolt 3
Washer 4
NOTE:
Apply the engine oil on the starter idle gear
inner circumference.
4
1
2
3
ET R..7 Nm (0.7 m · kg, 5.1 ft · lb)

4 - 63
ENG

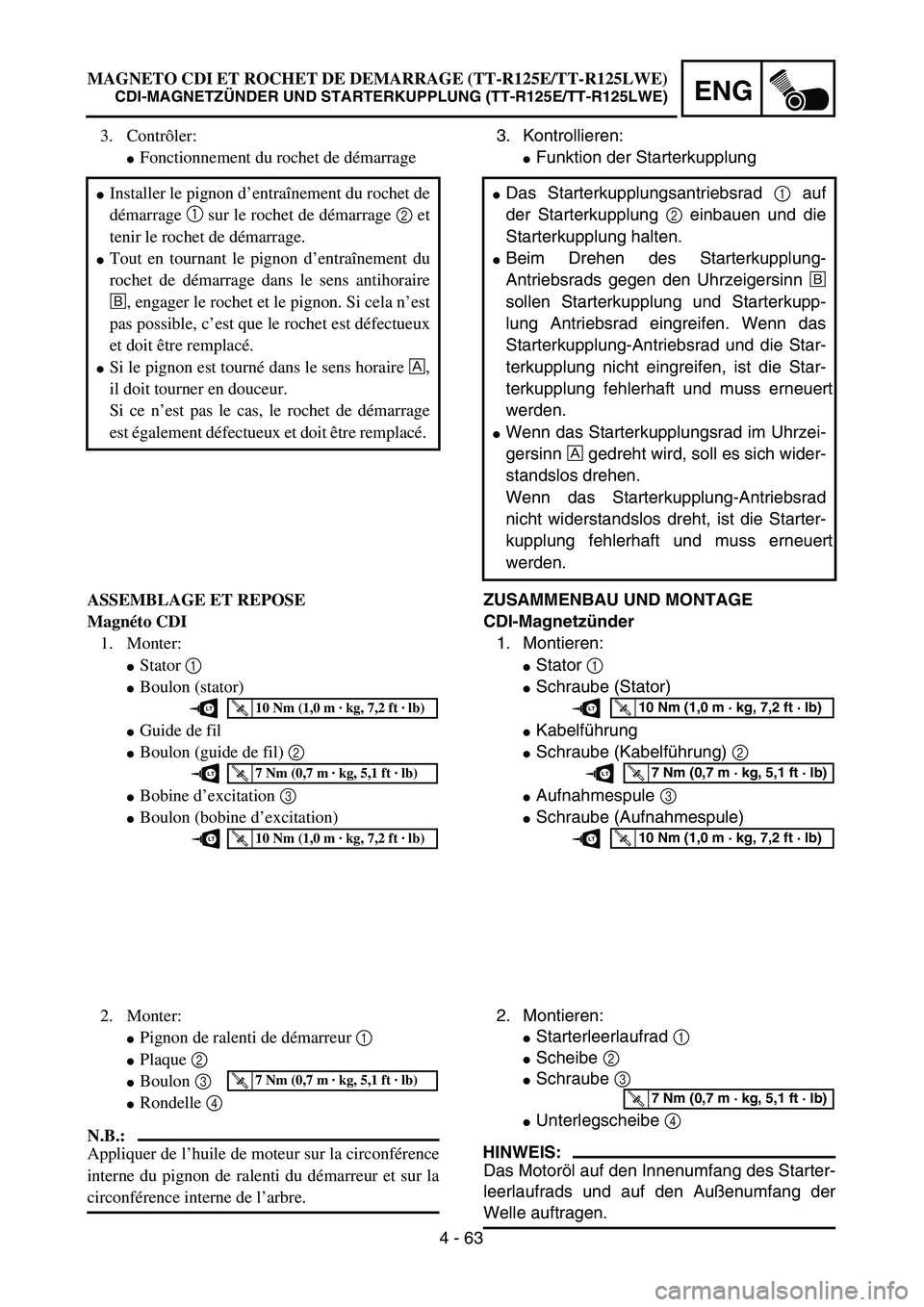

3. Kontrollieren:
 Funktion der Starterkupplung
ZUSAMMENBAU UND MONTAGE
CDI-Magnetz ünder
1. Montieren:
Stator 1
Schraube (Stator)
Kabelf ührung
Schraube (Kabelf ührung) 2
Aufnahmespule 3
Schraube (Aufnahmespule)
 Das Starterkupplungsantriebsrad 1 auf
der Starterkupplung 2 einbauen und die
Starterkupplung halten.
 Beim Drehen des Starterkupplung-
Antriebsrads gegen den Uhrzeigersinn ı
sollen Starterkupplung und Starterkupp-
lung Antriebsrad eingreifen. Wenn das
Starterkupplung-Antriebsrad und die Star-
terkupplung nicht eingreifen, ist die Star-
terkupplung fehlerhaft und mu ss erneuert
werden.
 Wenn das Starterkupplungsrad im Uhrzei-
gersinn Å gedreht wird, soll es sich wider-
standslos drehen.
Wenn das Starterkupplung-Antriebsrad
nicht widerstandslos dreht, ist die Starter-
kupplung fehlerhaft und mu ss erneuert
werden.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)LT
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)LT
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)LT
2. Montieren:
Starterleerlaufrad 1
Scheibe 2
Schraube 3
Unterlegscheibe 4
HINWEIS:
Das Motoröl auf den Innenumfang des Starter-
leerlaufrads und auf den Au ßenumfang der
Welle auftragen.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Contr ôler:
Fonctionnement du rochet de d émarrage
ASSEMBLAGE ET REPOSE
Magn éto CDI
1. Monter:
Stator 1
Boulon (stator)
Guide de fil
Boulon (guide de fil) 2
Bobine d’excitation 3
Boulon (bobine d ’excitation)
Installer le pignon d ’entra înement du rochet de
d émarrage 1 sur le rochet de d émarrage 2 et
tenir le rochet de d émarrage.
Tout en tournant le pignon d ’entra înement du
rochet de d émarrage dans le sens antihoraire
ı , engager le rochet et le pignon. Si cela n ’est
pas possible, c ’est que le rochet est d éfectueux
et doit être remplac é.
Si le pignon est tourn é dans le sens horaire Å,
il doit tourner en douceur.
Si ce n ’est pas le cas, le rochet de d émarrage
est également d éfectueux et doit être remplac é.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)LT
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)LT
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)LT
2. Monter:
Pignon de ralenti de d émarreur 1
Plaque 2
Boulon 3
Rondelle 4
N.B.:
Appliquer de l ’huile de moteur sur la circonf érence
interne du pignon de ralenti du d émarreur et sur la
circonf érence interne de l ’arbre.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
MAGNETO CDI ET ROCHET DE DEMARRAGE (TT-R125E/TT-R125LWE)
CDI-MAGNETZ ÜNDER UND STARTERKUPPLUNG (TT-R125E/TT-R125LWE)

4 - 64
ENG

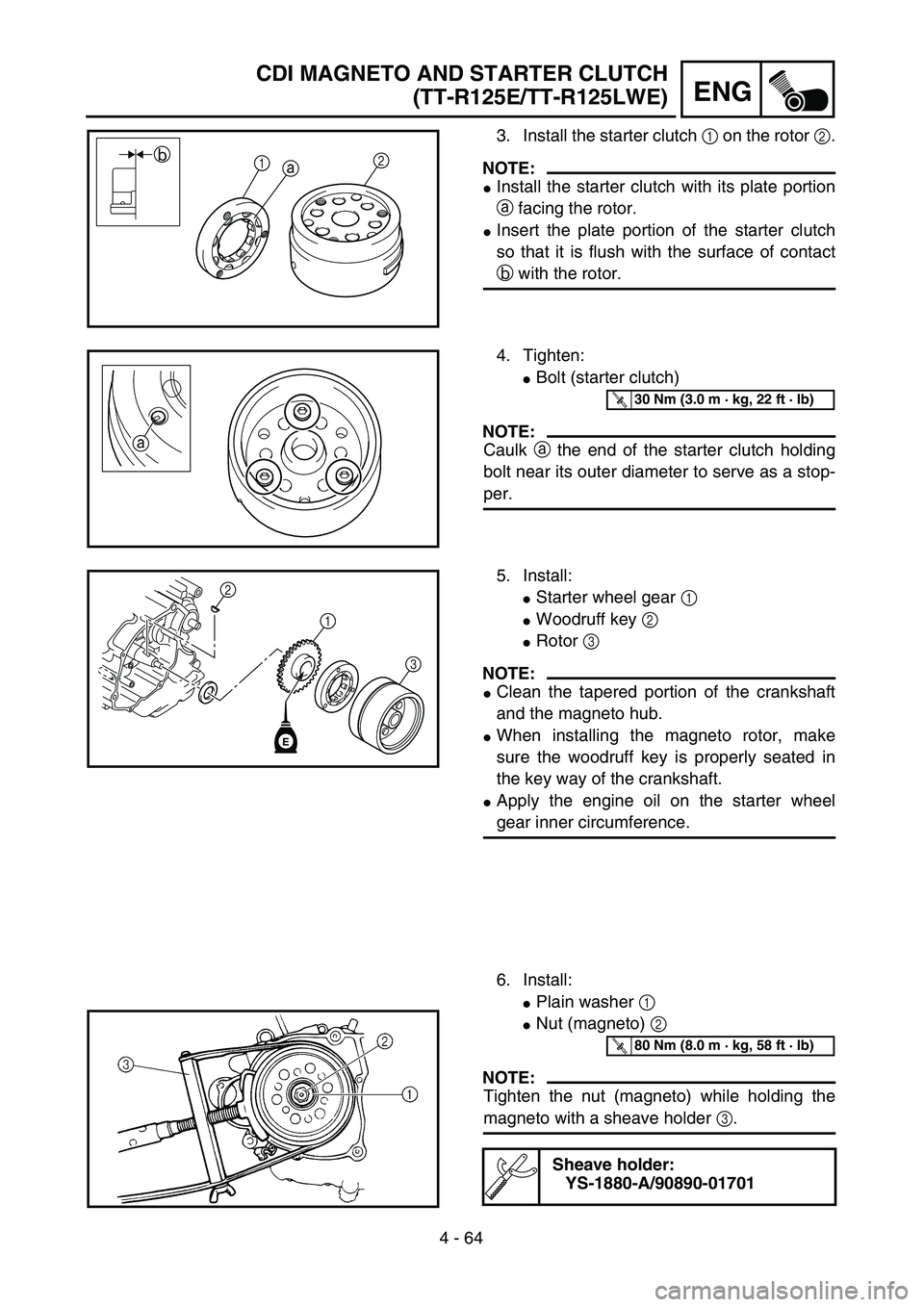

3. Install the starter clutch 1 on the rotor 2.
NOTE:
Install the starter clutch with its plate portion
a facing the rotor.
Insert the plate portion of the starter clutch
so that it is flush with the surface of contact
b with the rotor.
12 b
a
4. Tighten:
Bolt (starter clutch)
NOTE:
Caulk a the end of the starter clutch holding
bolt near its outer diameter to serve as a stop-
per.
a
T R..30 Nm (3.0 m · kg, 22 ft · lb)
5. Install:
Starter wheel gear 1
Woodruff key 2
Rotor 3
NOTE:
Clean the tapered portion of the crankshaft
and the magneto hub.
When installing the magneto rotor, make
sure the woodruff key is properly seated in
the key way of the crankshaft.
Apply the engine oil on the starter wheel
gear inner circumference.
6. Install:
Plain washer 1
Nut (magneto) 2
NOTE:
Tighten the nut (magneto) while holding the
magneto with a sheave holder 3.
Sheave holder:
YS-1880-A/90890-01701
2
1
3
E
T R..80 Nm (8.0 m · kg, 58 ft · lb)
CDI MAGNETO AND STARTER CLUTCH
(TT-R125E/TT-R125LWE)

4 - 64
ENG

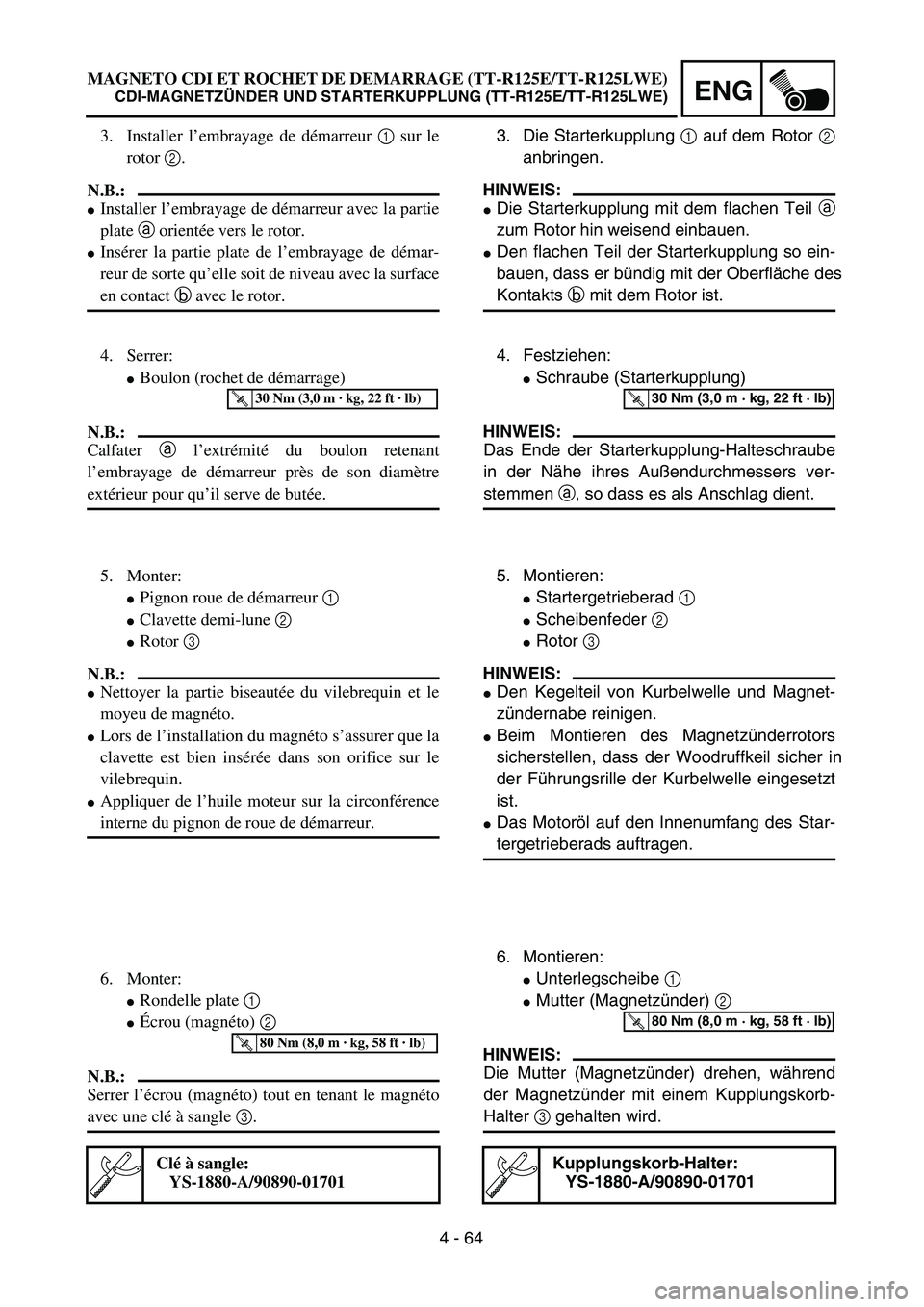

3. Die Starterkupplung 1 auf dem Rotor 2
anbringen.
HINWEIS:
 Die Starterkupplung mit dem flachen Teil a
zum Rotor hin weisend einbauen.
 Den flachen Teil der Starterkupplung so ein-
bauen, dass er bündig mit der Oberfl äche des
Kontakts b mit dem Rotor ist.
4. Festziehen:
 Schraube (Starterkupplung)
HINWEIS:
Das Ende der Starterkupplung-Halteschraube
in der N ähe ihres Au ßendurchmessers ver-
stemmen a, so dass es als Anschlag dient.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
5. Montieren:
 Startergetrieberad 1
 Scheibenfeder 2
 Rotor 3
HINWEIS:
 Den Kegelteil von Kurbelwelle und Magnet-
zü ndernabe reinigen.
 Beim Montieren des Magnetz ünderrotors
sicherstellen, da ss der Woodruffkeil sicher in
der F ührungsrille der Kurbelwelle eingesetzt
ist.
Das Motor öl auf den Innenumfang des Star-
tergetrieberads auftragen.
6. Montieren:
Unterlegscheibe 1
Mutter (Magnetz ünder) 2
HINWEIS:
Die Mutter (Magnetz ünder) drehen, w ährend
der Magnetz ünder mit einem Kupplungskorb-
Halter 3 gehalten wird.
Kupplungskorb-Halter:
YS-1880-A/90890-01701
T R..80 Nm (8,0 m · kg, 58 ft · lb)
3. Installer l ’embrayage de d émarreur 1 sur le
rotor 2.
N.B.:
Installer l ’embrayage de d émarreur avec la partie
plate a orient ée vers le rotor.
Ins érer la partie plate de l ’embrayage de d émar-
reur de sorte qu ’elle soit de niveau avec la surface
en contact b avec le rotor.
4. Serrer:
Boulon (rochet de d émarrage)
N.B.:
Calfater a l ’extr émit é du boulon retenant
l ’ embrayage de d émarreur pr ès de son diam ètre
ext érieur pour qu ’il serve de but ée.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
5. Monter:
Pignon roue de d émarreur 1
Clavette demi-lune 2
Rotor 3
N.B.:
Nettoyer la partie biseaut ée du vilebrequin et le
moyeu de magn éto.
Lors de l ’installation du magn éto s ’assurer que la
clavette est bien ins éré e dans son orifice sur le
vilebrequin.
Appliquer de l ’huile moteur sur la circonf érence
interne du pignon de roue de d émarreur.
6. Monter:
Rondelle plate 1
Écrou (magn éto) 2
N.B.:
Serrer l ’écrou (magn éto) tout en tenant le magn éto
avec une cl é à sangle 3.
Cl é à sangle:
YS-1880-A/90890-01701
T R..80 Nm (8,0 m · kg, 58 ft · lb)
MAGNETO CDI ET ROCHET DE DEMARRAGE (TT-R125E/TT-R125LWE)
CDI-MAGNETZ ÜNDER UND STARTERKUPPLUNG (TT-R125E/TT-R125LWE)

4 - 65
ENG

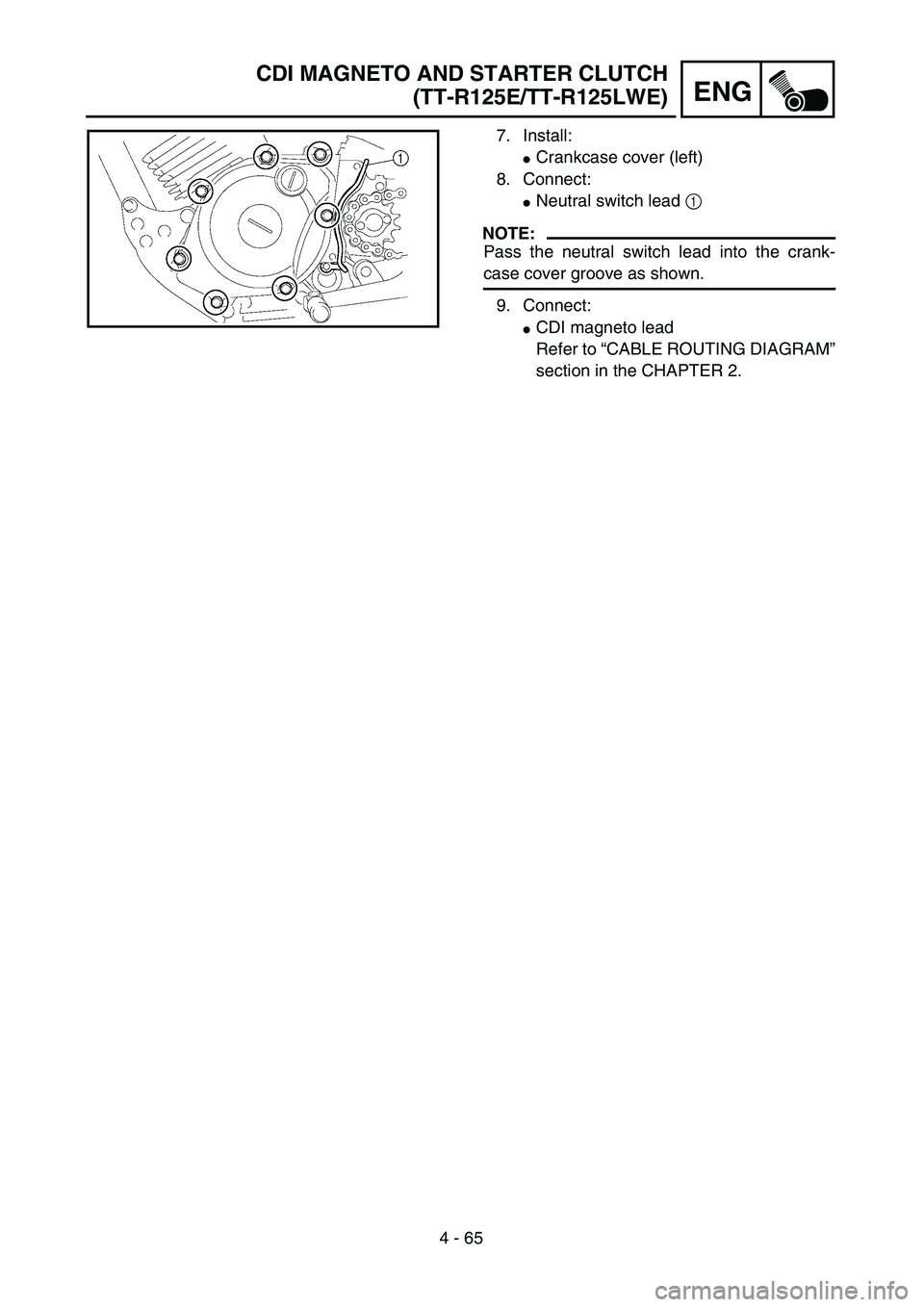

7. Install:
Crankcase cover (left)
8. Connect:
Neutral switch lead 1
NOTE:
Pass the neutral switch lead into the crank-
case cover groove as shown.
9. Connect:
CDI magneto lead
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
CDI MAGNETO AND STARTER CLUTCH
(TT-R125E/TT-R125LWE)

4 - 65
ENG
7. Montieren:
 Kurbelgeh äusedeckel (links)
8. Anschlie ßen:
 Leerlaufschalter-Kabel 1
HINWEIS:
Die Leerlaufschalterleitung in die Kurbelge-
häusedeckel-Rille legen, wie in der Abbildung
gezeigt.
9. Anschlie ßen:
CDI-Magnetz ünderleitung
Siehe unter “KABELF ÜHRUNG ” in
KAPITEL 2.

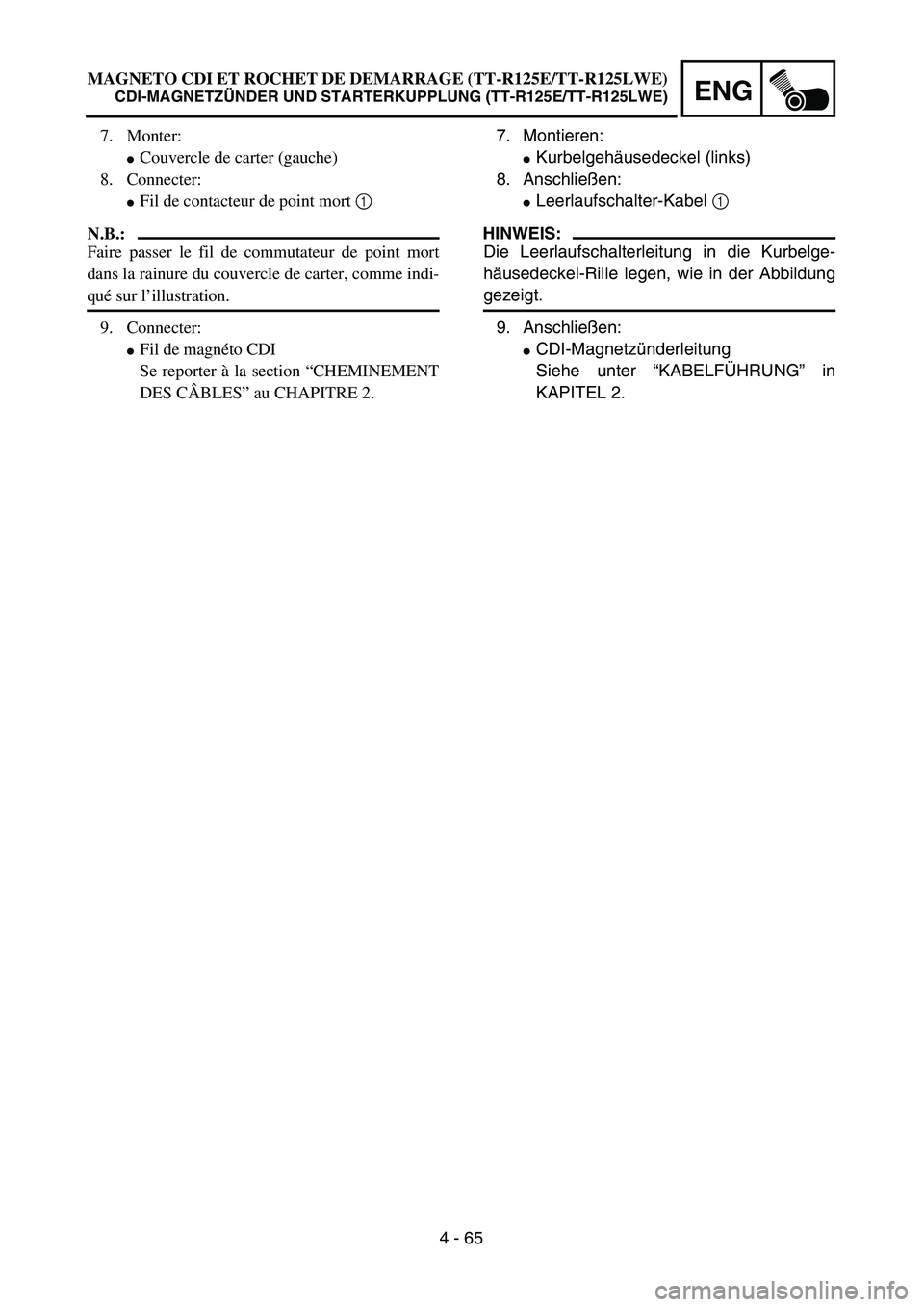

7. Monter:
Couvercle de carter (gauche)
8. Connecter:
Fil de contacteur de point mort 1
N.B.:
Faire passer le fil de commutateur de point mort
dans la rainure du couvercle de carter, comme indi-
qué sur l ’illustration.
9. Connecter:
Fil de magn éto CDI
Se reporter à la section “CHEMINEMENT
DES C ÂBLES ” au CHAPITRE 2.
MAGNETO CDI ET ROCHET DE DEMARRAGE (TT-R125E/TT-R125LWE)
CDI-MAGNETZ
ÜNDER UND STARTERKUPPLUNG (TT-R125E/TT-R125LWE)

4 - 66

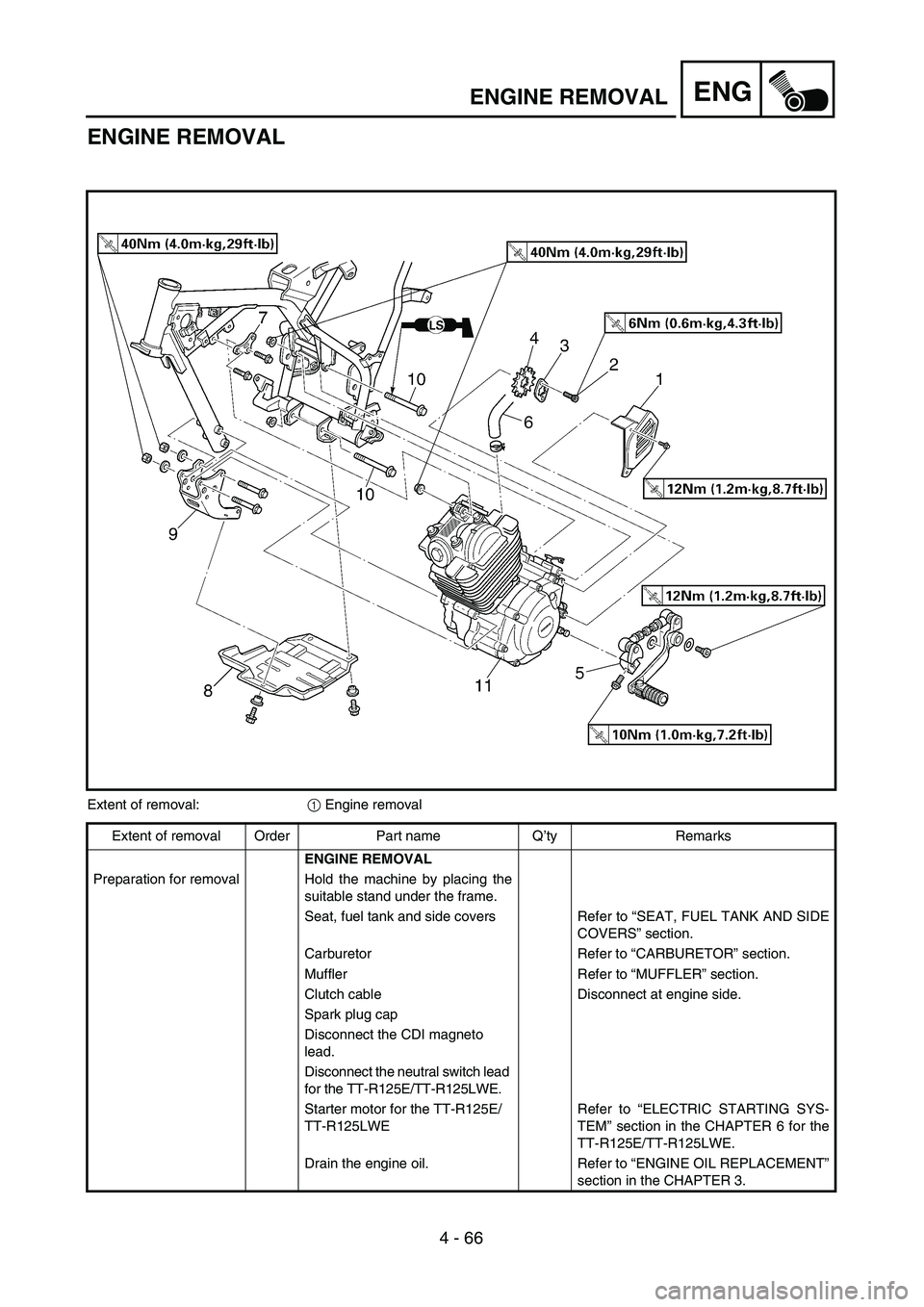

ENGENGINE REMOVAL
ENGINE REMOVAL
Extent of removal:1 Engine removal
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the
suitable stand under the frame.
Seat, fuel tank and side covers Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR” section.
Muffler Refer to “MUFFLER” section.
Clutch cable Disconnect at engine side.
Spark plug cap
Disconnect the CDI magneto
lead.
Disconnect the neutral switch lead
for the TT-R125E/TT-R125LWE.
Starter motor for the TT-R125E/
TT-R125LWERefer to “ELECTRIC STARTING SYS-
TEM” section in the CHAPTER 6 for the
TT-R125E/TT-R125LWE.
Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
