YAMAHA TTR125 2006 Owners Manual

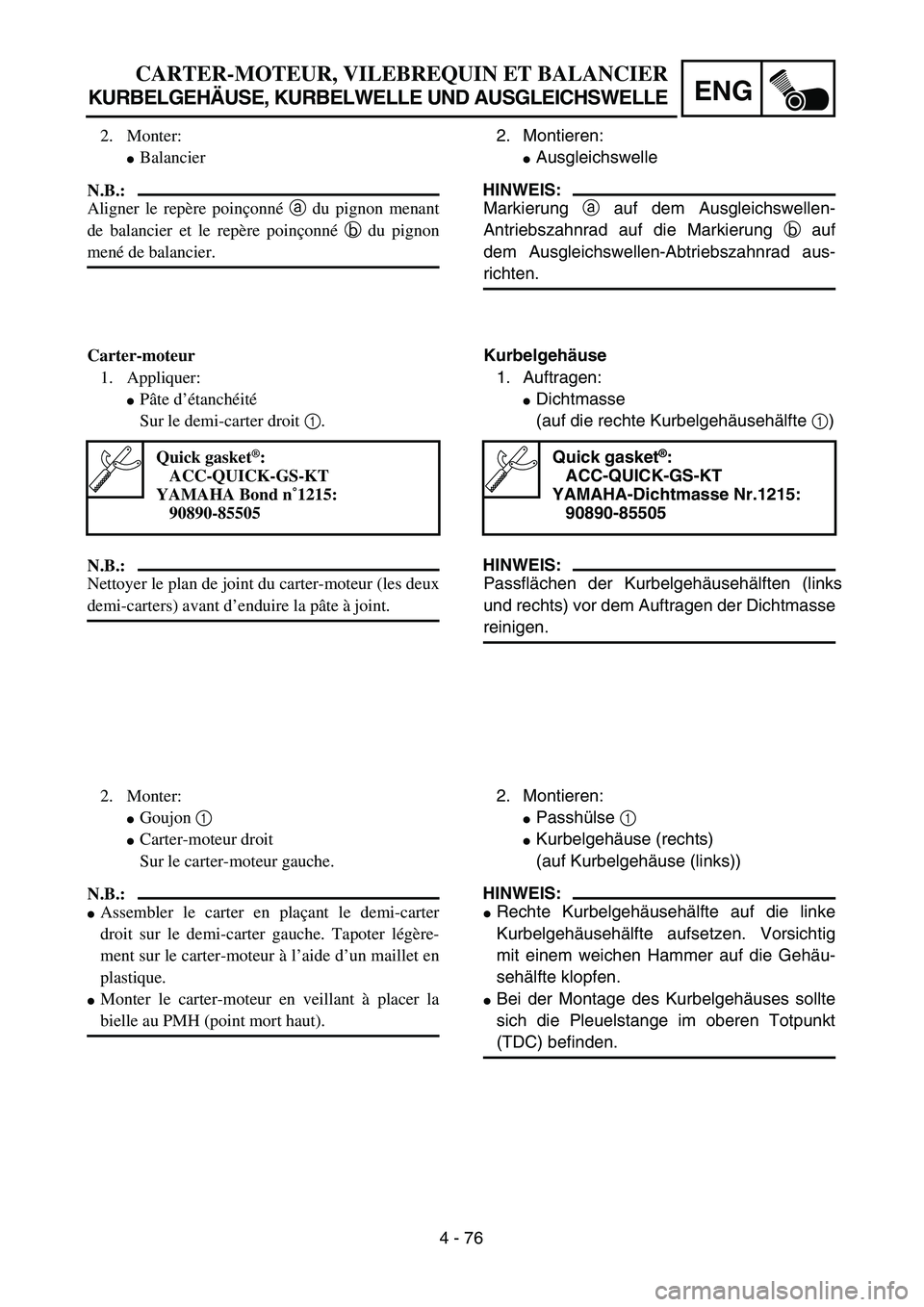

4 - 76
ENG
CARTER-MOTEUR, VILEBREQUIN ET BALANCIER
KURBELGEHÄUSE, KURBELWELLE UND AUSGLEICHSWELLE
2. Montieren:
 Ausgleichswelle
HINWEIS:
Markierung a auf dem Ausgleichswellen-
Antriebszahnrad auf die Markierung b auf
dem Ausgleichswellen-Abtriebszahnrad aus-
richten.
Kurbelgeh äuse
1. Auftragen:
 Dichtmasse
(auf die rechte Kurbelgeh äuseh älfte 1)
HINWEIS:
Passflächen der Kurbelgeh äusehälften (links
und rechts) vor dem Auftragen der Dichtmasse
reinigen.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA-Dichtmasse Nr.1215: 90890-85505
2. Montieren:
 Passhülse 1
Kurbelgehäuse (rechts)
(auf Kurbelgeh äuse (links))
HINWEIS:
Rechte Kurbelgeh äuseh älfte auf die linke
Kurbelgeh äuseh älfte aufsetzen. Vorsichtig
mit einem weichen Hammer auf die Geh äu-
seh älfte klopfen.
Bei der Montage des Kurbelgeh äuses sollte
sich die Pleuelstange im oberen Totpunkt
(TDC) befinden.
2. Monter:
Balancier
N.B.:
Aligner le rep
ère poin çonn é a du pignon menant
de balancier et le rep ère poin çonn é b du pignon
men é de balancier.
Carter-moteur 1. Appliquer:
Pâte d ’étanch éit é
Sur le demi-carter droit 1.
N.B.:
Nettoyer le plan de joint du carter-moteur (les deux
demi-carters) avant d ’enduire la p âte à joint.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond n ˚1215:
90890-85505
2. Monter:
Goujon 1
Carter-moteur droit
Sur le carter-moteur gauche.
N.B.:
Assembler le carter en pla çant le demi-carter
droit sur le demi-carter gauche. Tapoter l ég ère-
ment sur le carter-moteur à l ’aide d ’un maillet en
plastique.
Monter le carter-moteur en veillant à placer la
bielle au PMH (point mort haut).

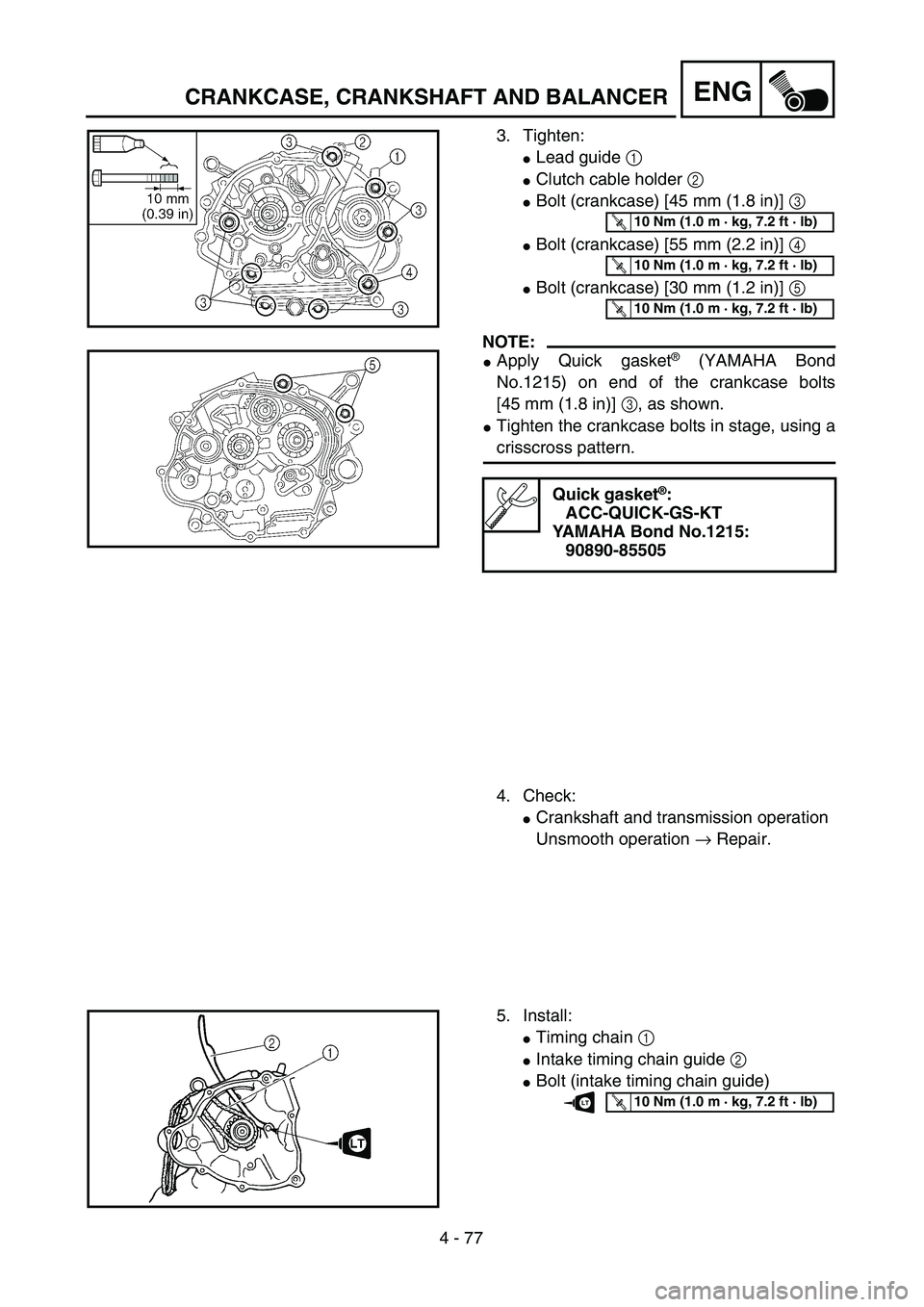

4 - 77
ENGCRANKCASE, CRANKSHAFT AND BALANCER
3. Tighten:
Lead guide 1
Clutch cable holder 2
Bolt (crankcase) [45 mm (1.8 in)] 3
Bolt (crankcase) [55 mm (2.2 in)] 4
Bolt (crankcase) [30 mm (1.2 in)] 5
NOTE:
Apply Quick gasket® (YAMAHA Bond
No.1215) on end of the crankcase bolts
[45 mm (1.8 in)] 3, as shown.
Tighten the crankcase bolts in stage, using a
crisscross pattern.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No.1215:
90890-85505
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Check:
Crankshaft and transmission operation
Unsmooth operation → Repair.
5. Install:
Timing chain 1
Intake timing chain guide 2
Bolt (intake timing chain guide)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)LT

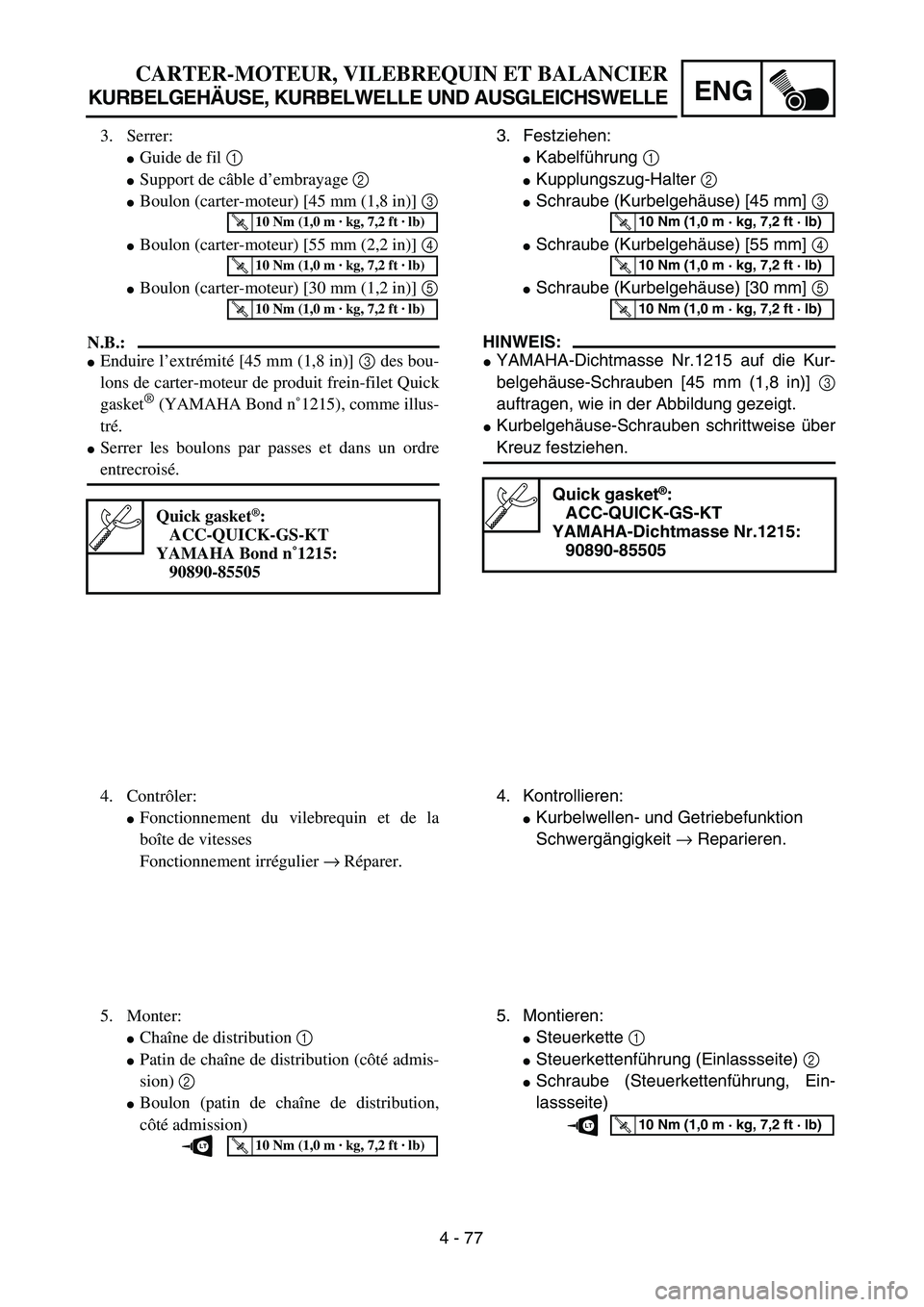

4 - 77
ENG
CARTER-MOTEUR, VILEBREQUIN ET BALANCIER
KURBELGEHÄUSE, KURBELWELLE UND AUSGLEICHSWELLE
3. Festziehen:
 Kabelf ührung 1
 Kupplungszug-Halter 2
 Schraube (Kurbelgehäuse) [45 mm] 3
 Schraube (Kurbelgeh äuse) [55 mm] 4
 Schraube (Kurbelgeh äuse) [30 mm] 5
HINWEIS:
 YAMAHA-Dichtmasse Nr.1215 auf die Kur-
belgehäuse-Schrauben [45 mm (1,8 in)] 3
auftragen, wie in der Abbildung gezeigt.
 Kurbelgeh äuse-Schrauben schrittweise über
Kreuz festziehen.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA-Dichtmasse Nr.1215: 90890-85505
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Kontrollieren:
 Kurbelwellen- und Getriebefunktion
Schwerg ängigkeit → Reparieren.
5. Montieren:
 Steuerkette 1
 Steuerkettenf ührung (Einlassseite) 2
 Schraube (Steuerkettenf ührung, Ein-
lassseite)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)LT
3. Serrer:
Guide de fil 1
Support de c âble d ’embrayage 2
Boulon (carter-moteur) [45 mm (1,8 in)] 3
Boulon (carter-moteur) [55 mm (2,2 in)] 4
Boulon (carter-moteur) [30 mm (1,2 in)] 5
N.B.:
Enduire l’extr émit é [45 mm (1,8 in)] 3 des bou-
lons de carter-moteur de produit frein-filet Quick
gasket
® (YAMAHA Bond n ˚1215), comme illus-
tr é.
Serrer les boulons par passes et dans un ordre
entrecrois é.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond n ˚1215:
90890-85505
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Contr ôler:
Fonctionnement du vilebrequin et de la
bo îte de vitesses
Fonctionnement irr égulier → Réparer.
5. Monter:
Cha îne de distribution 1
Patin de chaîne de distribution (c ôté admis-
sion) 2
Boulon (patin de cha îne de distribution,
c ô té admission)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)LT

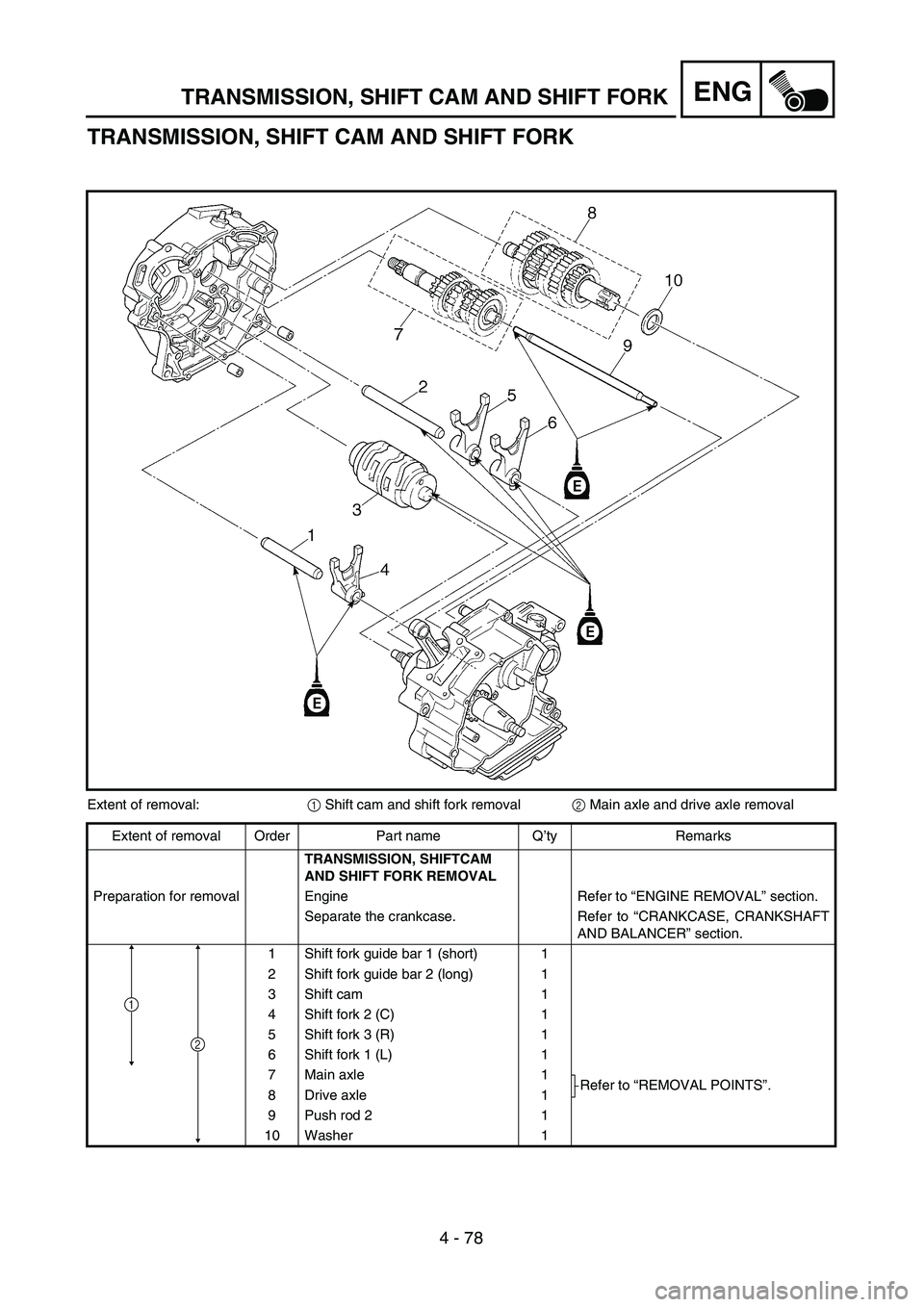

4 - 78
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
TRANSMISSION, SHIFT CAM AND SHIFT FORK
Extent of removal:1 Shift cam and shift fork removal2 Main axle and drive axle removal
Extent of removal Order Part name Q’ty Remarks
TRANSMISSION, SHIFTCAM
AND SHIFT FORK REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Separate the crankcase. Refer to “CRANKCASE, CRANKSHAFT
AND BALANCER” section.
1 Shift fork guide bar 1 (short) 1
2 Shift fork guide bar 2 (long) 1
3 Shift cam 1
4 Shift fork 2 (C) 1
5 Shift fork 3 (R) 1
6 Shift fork 1 (L) 1
7 Main axle 1
Refer to “REMOVAL POINTS”.
8 Drive axle 1
9 Push rod 2 1
10 Washer 1
1
2

ENG

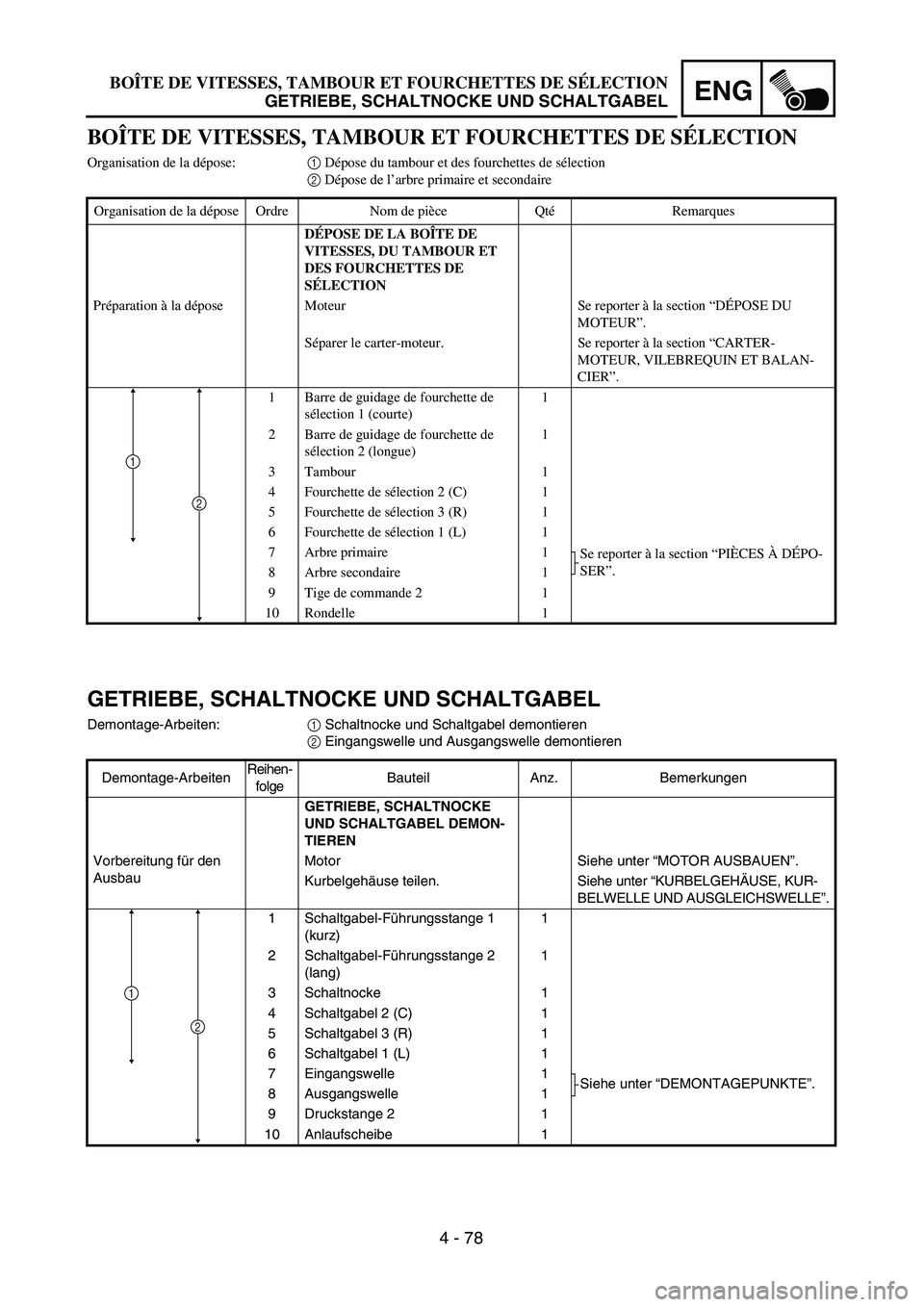

4 - 78 BOÎTE DE VITESSES, TAMBOUR ET FOURCHETTES DE SÉLECTION
GETRIEBE, SCHALTNOCKE UND SCHALTGABEL
GETRIEBE, SCHALTNOCKE UND SCHALTGABEL
Demontage-Arbeiten:1 Schaltnocke und Schaltgabel demontieren
2 Eingangswelle und Ausgangswelle demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
GETRIEBE, SCHALTNOCKE
UND SCHALTGABEL DEMON-
TIEREN
Vorbereitung für den
AusbauMotor Siehe unter “MOTOR AUSBAUEN”.
Kurbelgehäuse teilen.Siehe unter “KURBELGEHÄUSE, KUR-
BELWELLE UND AUSGLEICHSWELLE”.
1 Schaltgabel-Führungsstange 1
(kurz)1
2 Schaltgabel-Führungsstange 2
(lang)1
3 Schaltnocke 1
4 Schaltgabel 2 (C) 1
5 Schaltgabel 3 (R) 1
6 Schaltgabel 1 (L) 1
7 Eingangswelle 1
Siehe unter “DEMONTAGEPUNKTE”.
8 Ausgangswelle 1
9 Druckstange 2 1
10Anlaufscheibe
1
1
2
BOÎTE DE VITESSES, TAMBOUR ET FOURCHETTES DE SÉLECTION
Organisation de la dépose:1 Dépose du tambour et des fourchettes de sélection
2 Dépose de l’arbre primaire et secondaire
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DÉPOSE DE LA BOÎTE DE
VITESSES, DU TAMBOUR ET
DES FOURCHETTES DE
SÉLECTION
Préparation à la dépose Moteur Se reporter à la section “DÉPOSE DU
MOTEUR”.
Séparer le carter-moteur. Se reporter à la section “CARTER-
MOTEUR, VILEBREQUIN ET BALAN-
CIER”.
1 Barre de guidage de fourchette de
sélection 1 (courte)1
2 Barre de guidage de fourchette de
sélection 2 (longue)1
3 Tambour 1
4 Fourchette de sélection 2 (C) 1
5 Fourchette de sélection 3 (R) 1
6 Fourchette de sélection 1 (L) 1
7 Arbre primaire 1
Se reporter à la section “PIÈCES À DÉPO-
SER”.
8 Arbre secondaire 1
9 Tige de commande 2 1
10 Rondelle 1
1
2

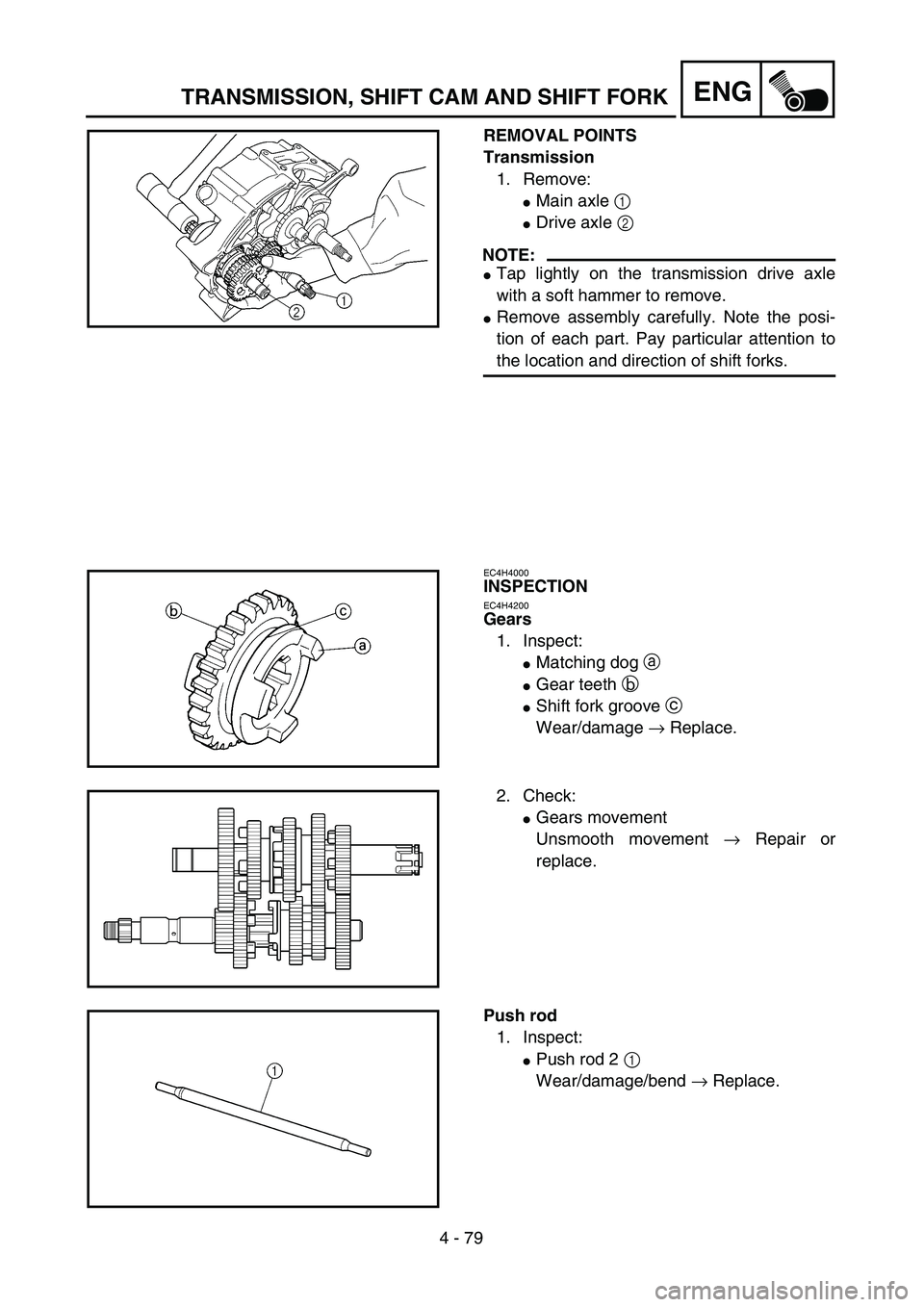

4 - 79
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
REMOVAL POINTS
Transmission
1. Remove:
Main axle 1
Drive axle 2
NOTE:
Tap lightly on the transmission drive axle
with a soft hammer to remove.
Remove assembly carefully. Note the posi-
tion of each part. Pay particular attention to
the location and direction of shift forks.
EC4H4000
INSPECTION
EC4H4200
Gears
1. Inspect:
Matching dog a
Gear teeth b
Shift fork groove c
Wear/damage → Replace.
2. Check:
Gears movement
Unsmooth movement → Repair or
replace.
Push rod
1. Inspect:
Push rod 2 1
Wear/damage/bend → Replace.

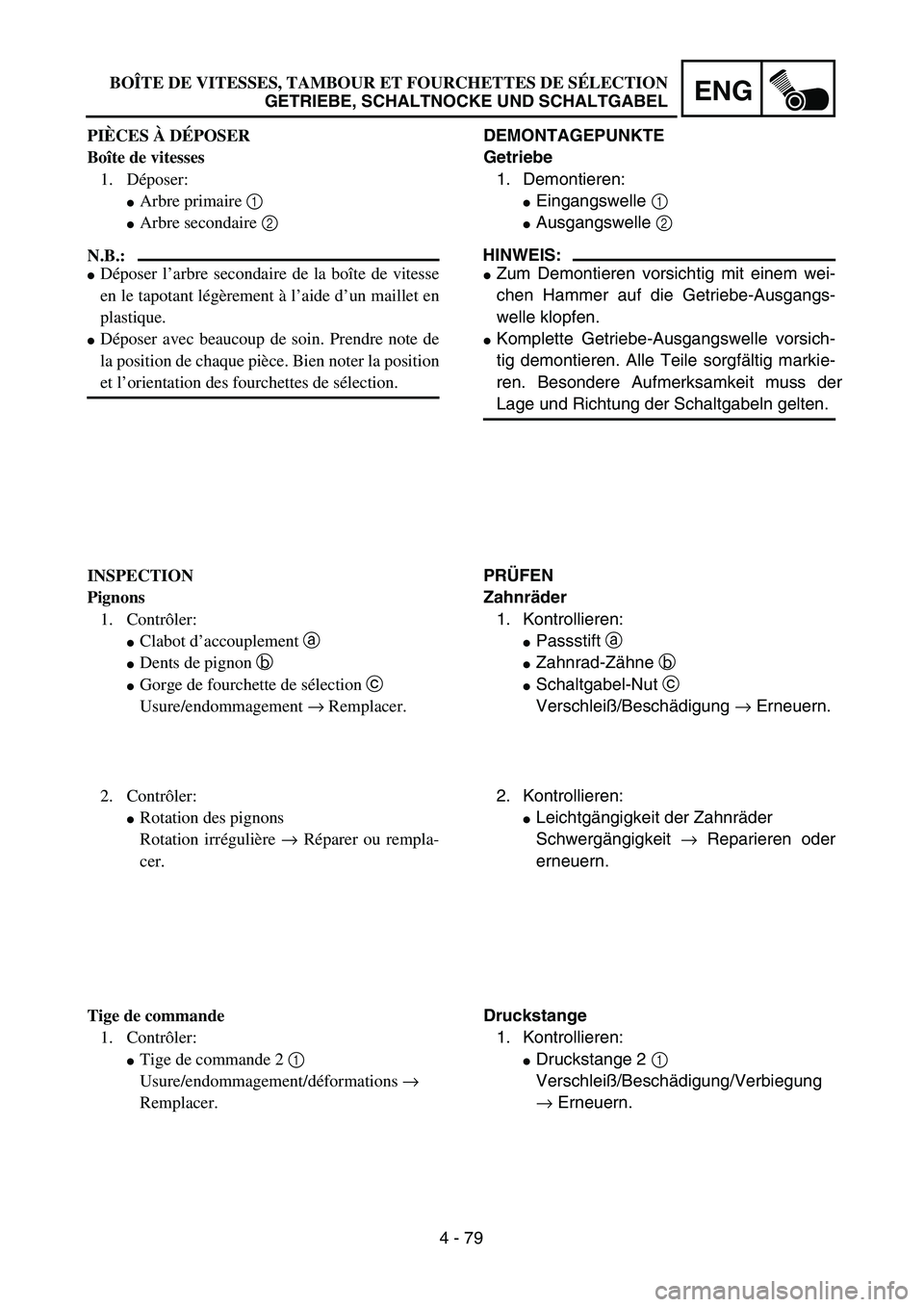

4 - 79
ENG
DEMONTAGEPUNKTE
Getriebe1. Demontieren:
 Eingangswelle 1
 Ausgangswelle 2
HINWEIS:
 Zum Demontieren vorsichtig mit einem wei-
chen Hammer auf die Getriebe-Ausgangs-
welle klopfen.
 Komplette Getriebe-Ausgangswelle vorsich-
tig demontieren. Alle Teile sorgf ältig markie-
ren. Besondere Aufmerksamkeit mu ss der
Lage und Richtung der Schaltgabeln gelten.
PR ÜFEN
Zahnr äder
1. Kontrollieren:
 Passstift a
Zahnrad-Z ähne b
Schaltgabel-Nut c
Verschlei ß/Besch ädigung → Erneuern.
2. Kontrollieren:
Leichtg ängigkeit der Zahnr äder
Schwerg ängigkeit → Reparieren oder
erneuern.
Druckstange 1. Kontrollieren:
Druckstange 2 1
Verschlei ß/Besch ädigung/Verbiegung
→ Erneuern.
PI
ÈCES À D ÉPOSER
Bo îte de vitesses
1. D époser:
Arbre primaire 1
Arbre secondaire 2
N.B.:
Déposer l ’arbre secondaire de la bo îte de vitesse
en le tapotant l ég èrement à l ’aide d ’un maillet en
plastique.
D époser avec beaucoup de soin. Prendre note de
la position de chaque pi èce. Bien noter la position
et l ’orientation des fourchettes de s élection.
INSPECTION
Pignons 1. Contr ôler:
Clabot d ’accouplement a
Dents de pignon b
Gorge de fourchette de s élection c
Usure/endommagement → Remplacer.
2. Contr ôler:
Rotation des pignons
Rotation irr éguli ère → R éparer ou rempla-
cer.
Tige de commande 1. Contr ôler:
Tige de commande 2 1
Usure/endommagement/d éformations →
Remplacer.
BO
ÎTE DE VITESSES, TAMBOUR ET FOURCHETTES DE S ÉLECTION
GETRIEBE, SCHALTNOCKE UND SCHALTGABEL

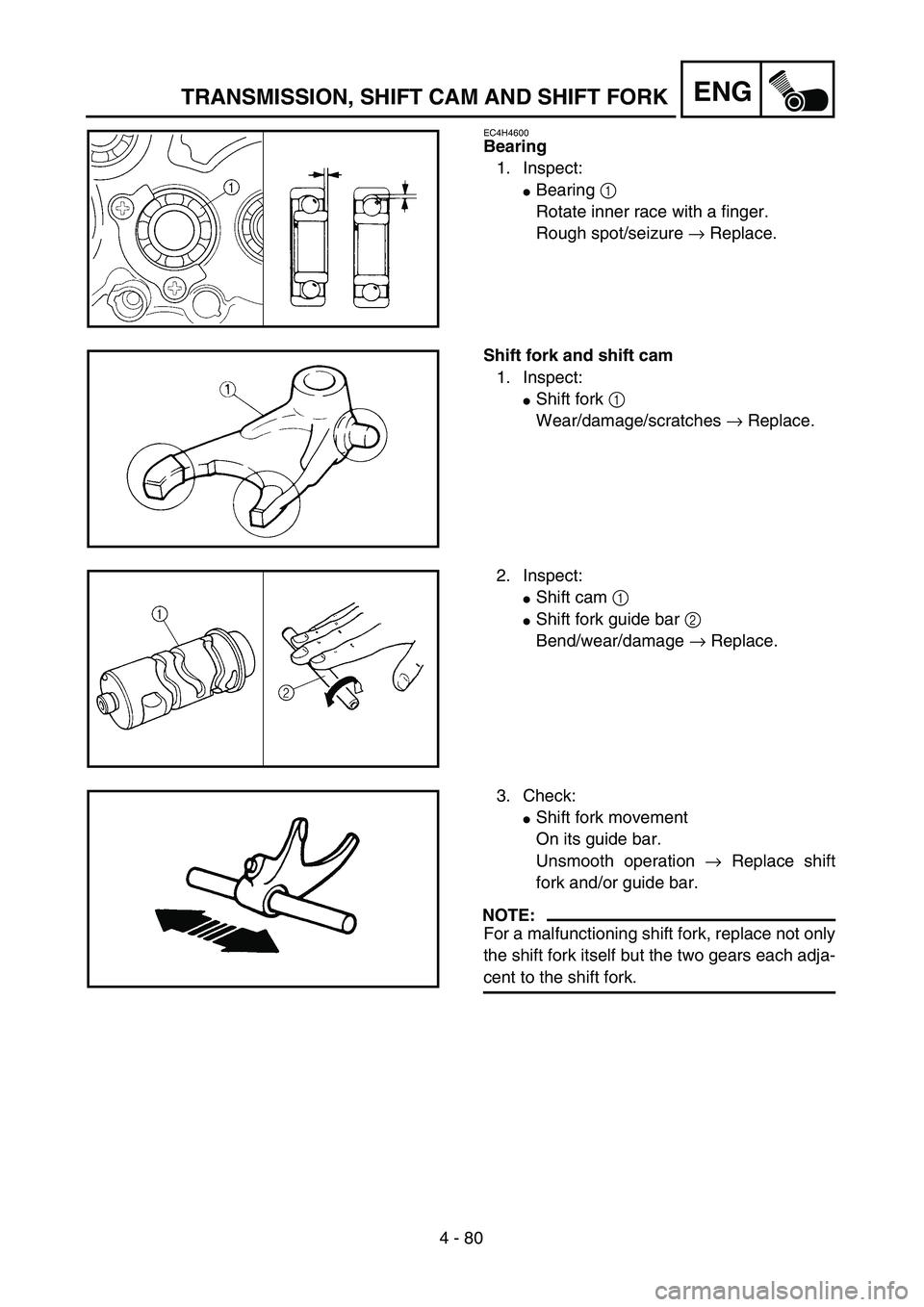

4 - 80
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H4600
Bearing
1. Inspect:
Bearing 1
Rotate inner race with a finger.
Rough spot/seizure → Replace.
Shift fork and shift cam
1. Inspect:
Shift fork 1
Wear/damage/scratches → Replace.
2. Inspect:
Shift cam 1
Shift fork guide bar 2
Bend/wear/damage → Replace.
3. Check:
Shift fork movement
On its guide bar.
Unsmooth operation → Replace shift
fork and/or guide bar.
NOTE:
For a malfunctioning shift fork, replace not only
the shift fork itself but the two gears each adja-
cent to the shift fork.

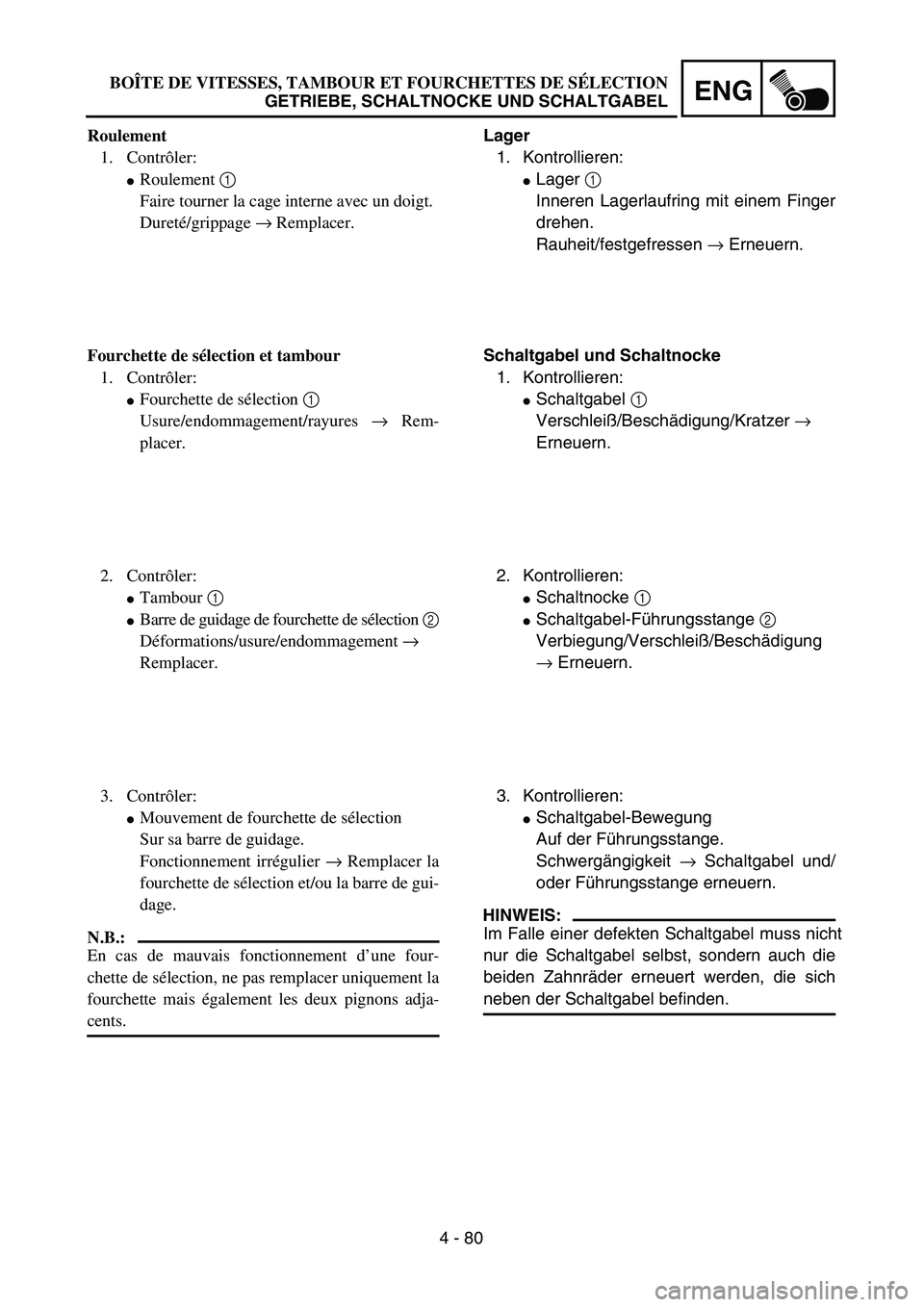

4 - 80
ENG
Lager1. Kontrollieren:
 Lager 1
Inneren Lagerlaufring mit einem Finger
drehen.
Rauheit/festgefressen → Erneuern.
Schaltgabel und Schaltnocke 1. Kontrollieren:
 Schaltgabel 1
Verschlei ß/Besch ädigung/Kratzer →
Erneuern.
2. Kontrollieren:
 Schaltnocke 1
 Schaltgabel-F ührungsstange 2
Verbiegung/Verschlei ß/Besch ädigung
→ Erneuern.
3. Kontrollieren:
 Schaltgabel-Bewegung
Auf der F ührungsstange.
Schwerg ängigkeit → Schaltgabel und/
oder F ührungsstange erneuern.
HINWEIS:
Im Falle einer defekten Schaltgabel mu ss nicht
nur die Schaltgabel selbst, sondern auch die
beiden Zahnr äder erneuert werden, die sich
neben der Schaltgabel befinden.
Roulement
1. Contr ôler:
Roulement 1
Faire tourner la cage interne avec un doigt.
Duret é/grippage → Remplacer.
Fourchette de s élection et tambour
1. Contr ôler:
Fourchette de s élection 1
Usure/endommagement/rayures → Rem-
placer.
2. Contr ôler:
Tambour 1
Barre de guidage de fourchette de s élection 2
D éformations/usure/endommagement →
Remplacer.
3. Contr ôler:
Mouvement de fourchette de s élection
Sur sa barre de guidage.
Fonctionnement irr égulier → Remplacer la
fourchette de s élection et/ou la barre de gui-
dage.
N.B.:
En cas de mauvais fonctionnement d ’une four-
chette de s élection, ne pas remplacer uniquement la
fourchette mais également les deux pignons adja-
cents. BO
ÎTE DE VITESSES, TAMBOUR ET FOURCHETTES DE S ÉLECTION
GETRIEBE, SCHALTNOCKE UND SCHALTGABEL

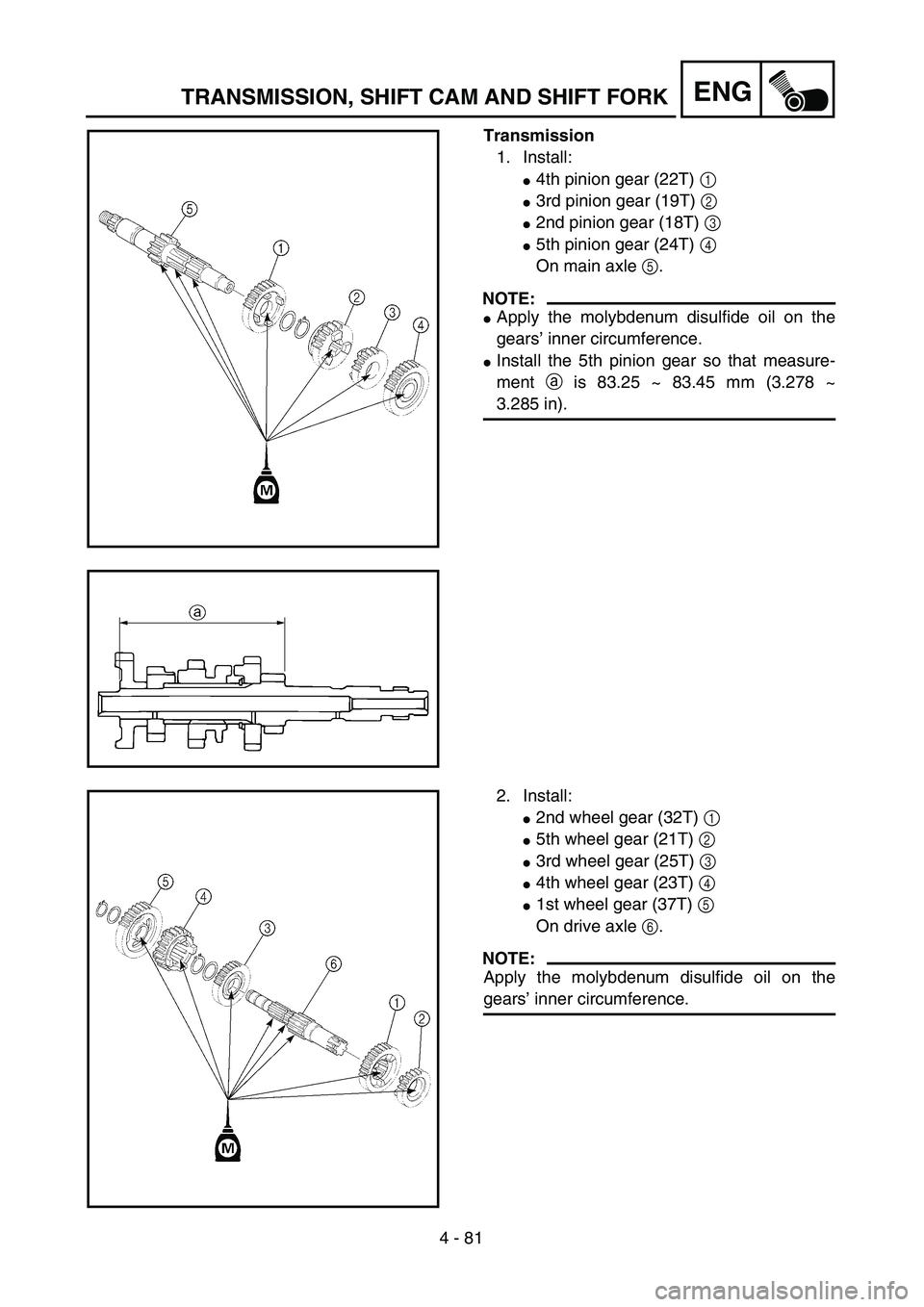

4 - 81
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
Transmission
1. Install:
4th pinion gear (22T) 1
3rd pinion gear (19T) 2
2nd pinion gear (18T) 3
5th pinion gear (24T) 4
On main axle 5.
NOTE:
Apply the molybdenum disulfide oil on the
gears’ inner circumference.
Install the 5th pinion gear so that measure-
ment a is 83.25 ~ 83.45 mm (3.278 ~
3.285 in).
2. Install:
2nd wheel gear (32T) 1
5th wheel gear (21T) 2
3rd wheel gear (25T) 3
4th wheel gear (23T) 4
1st wheel gear (37T) 5
On drive axle 6.
NOTE:
Apply the molybdenum disulfide oil on the
gears’ inner circumference.
