Page 501 of 610

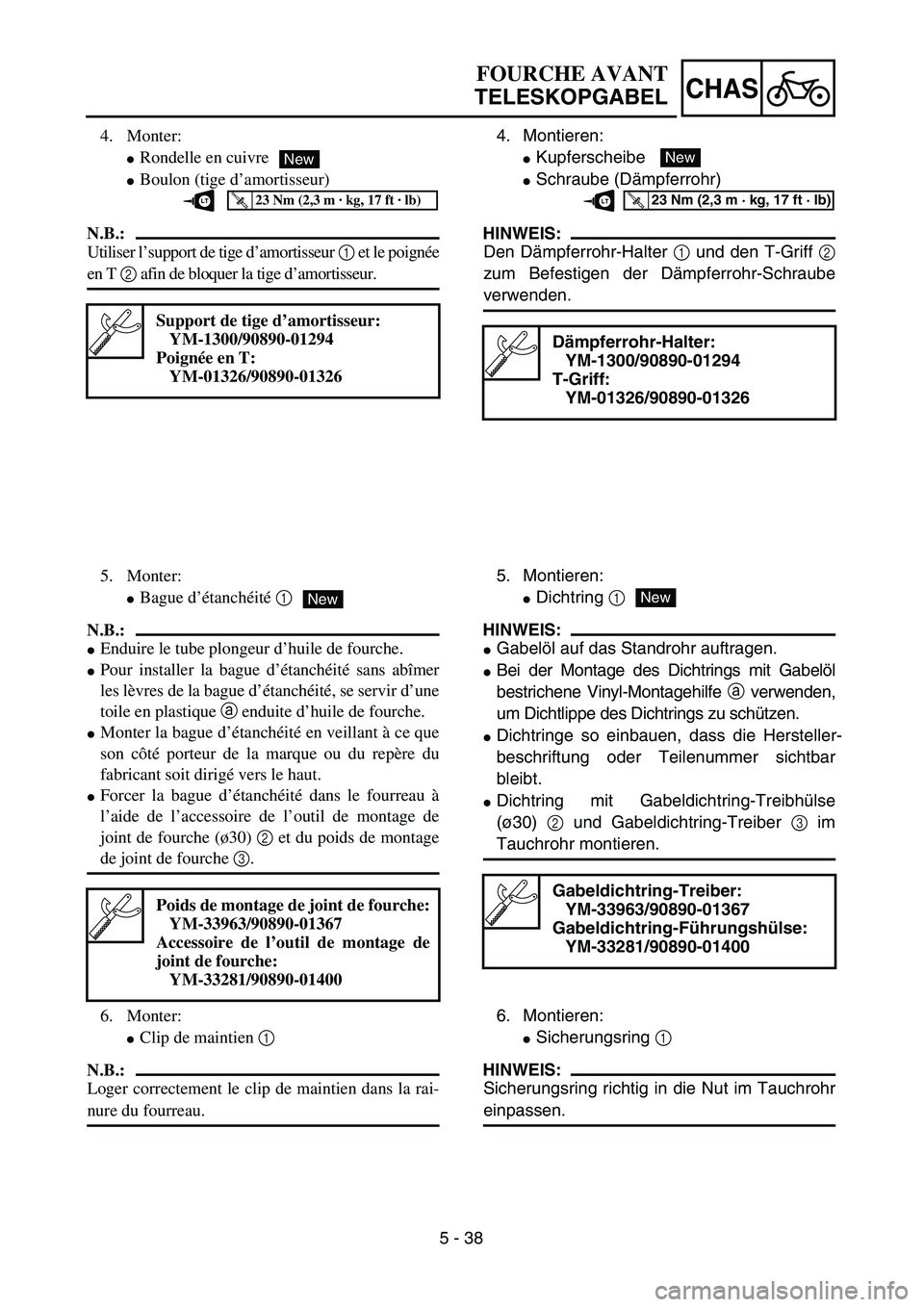

YAMAHA TTR125 2006  Owners Manual 5 - 38
CHAS
4. Montieren:
 Kupferscheibe
 Schraube (D ämpferrohr)
HINWEIS:
Den D ämpferrohr-Halter  1 und den T-Griff  2
zum Befestigen der D ämpferrohr-Schraube
verwenden.
D ämpferrohr-Halter:

Page 502 of 610

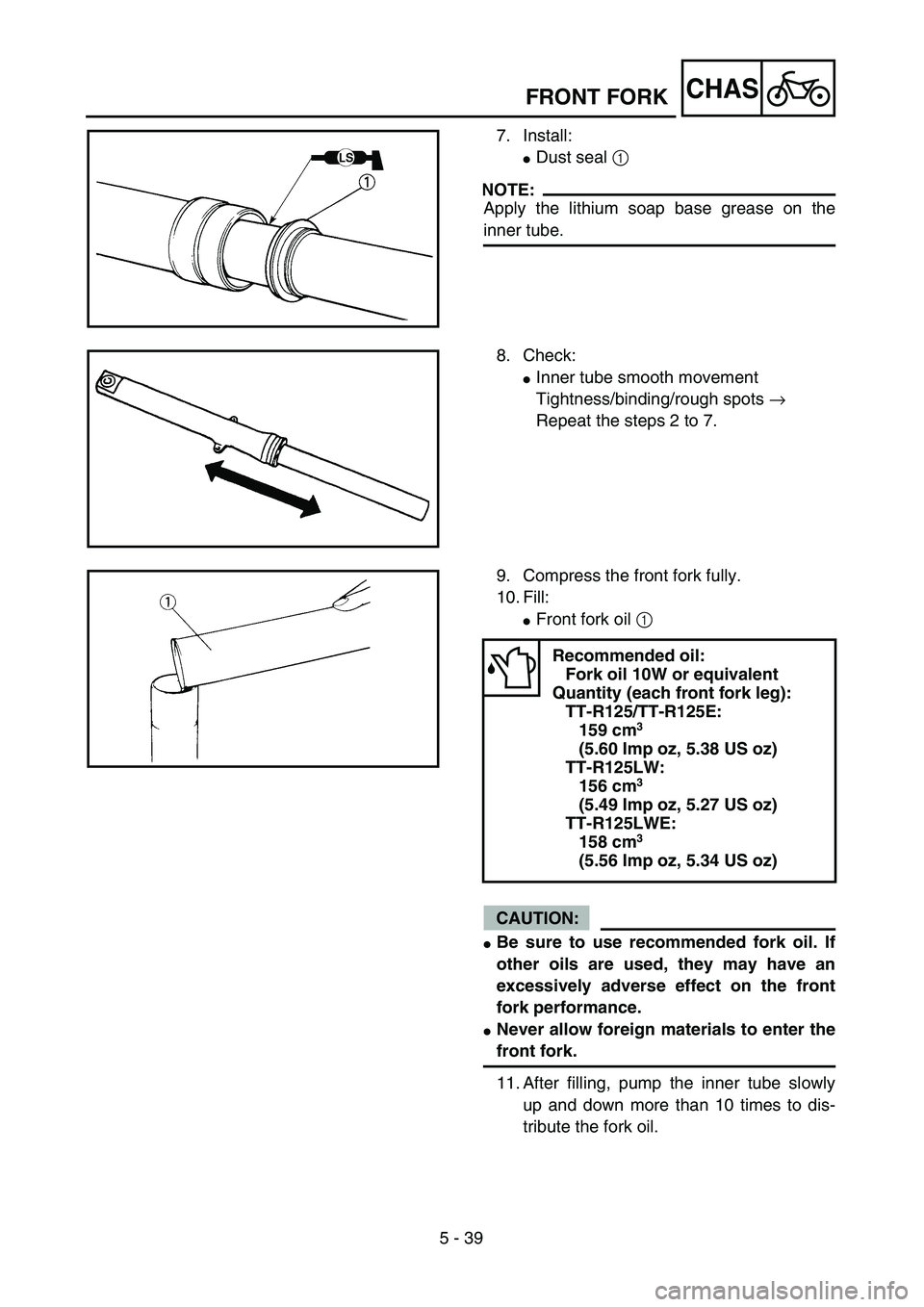

YAMAHA TTR125 2006  Owners Manual 5 - 39
CHASFRONT FORK
7. Install:
Dust seal 1
NOTE:
Apply the lithium soap base grease on the
inner tube.
8. Check:
Inner tube smooth movement
Tightness/binding/rough spots →
Repeat the steps 2

Page 503 of 610

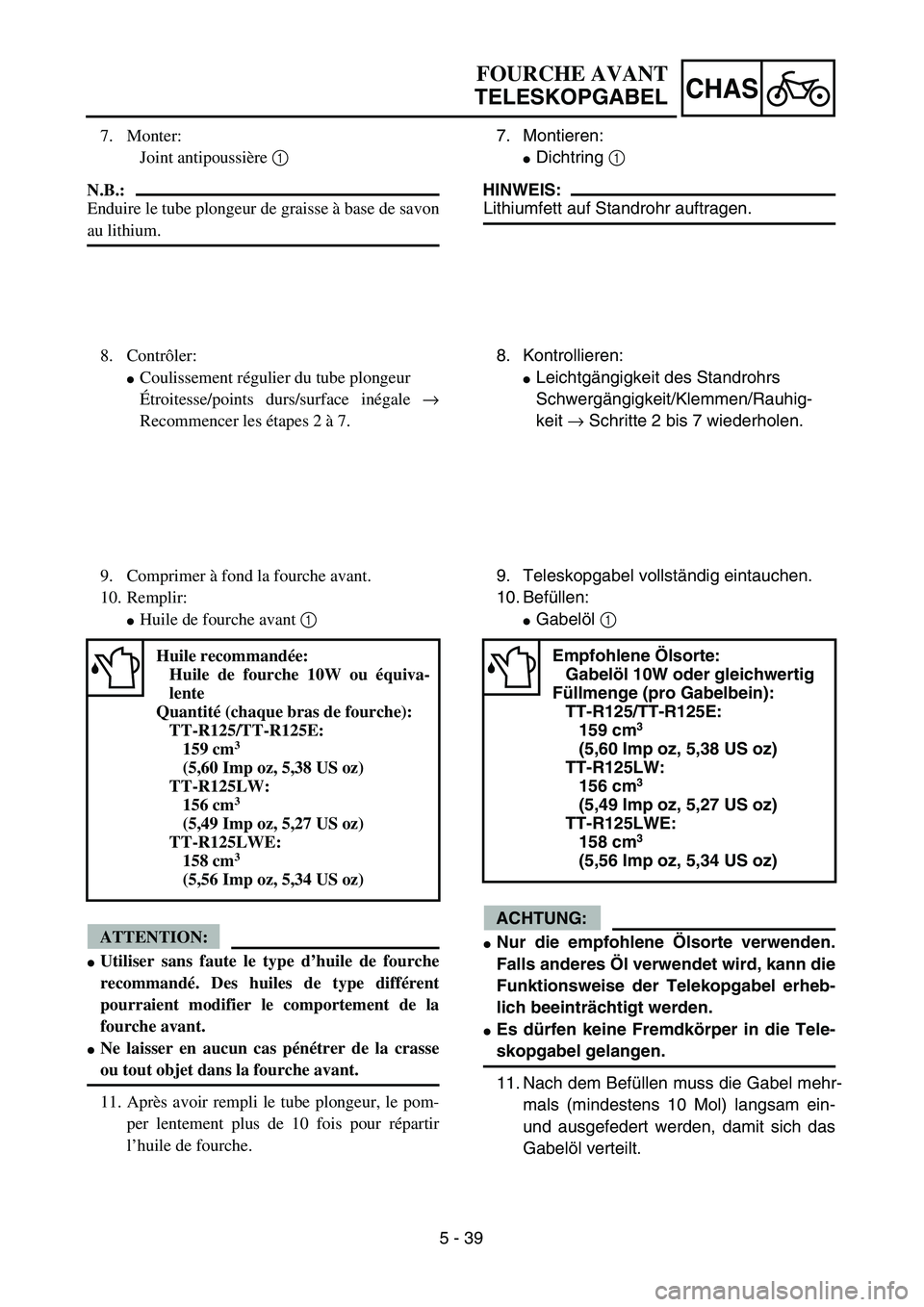

YAMAHA TTR125 2006  Owners Manual 5 - 39
CHAS
7. Montieren:
 Dichtring  1
HINWEIS:
Lithiumfett auf Standrohr auftragen.
8.  Kontrollieren:
 Leichtg ängigkeit des Standrohrs
Schwerg ängigkeit/Klemmen/Rauhig-
keit  → Schritte 2 b

Page 504 of 610

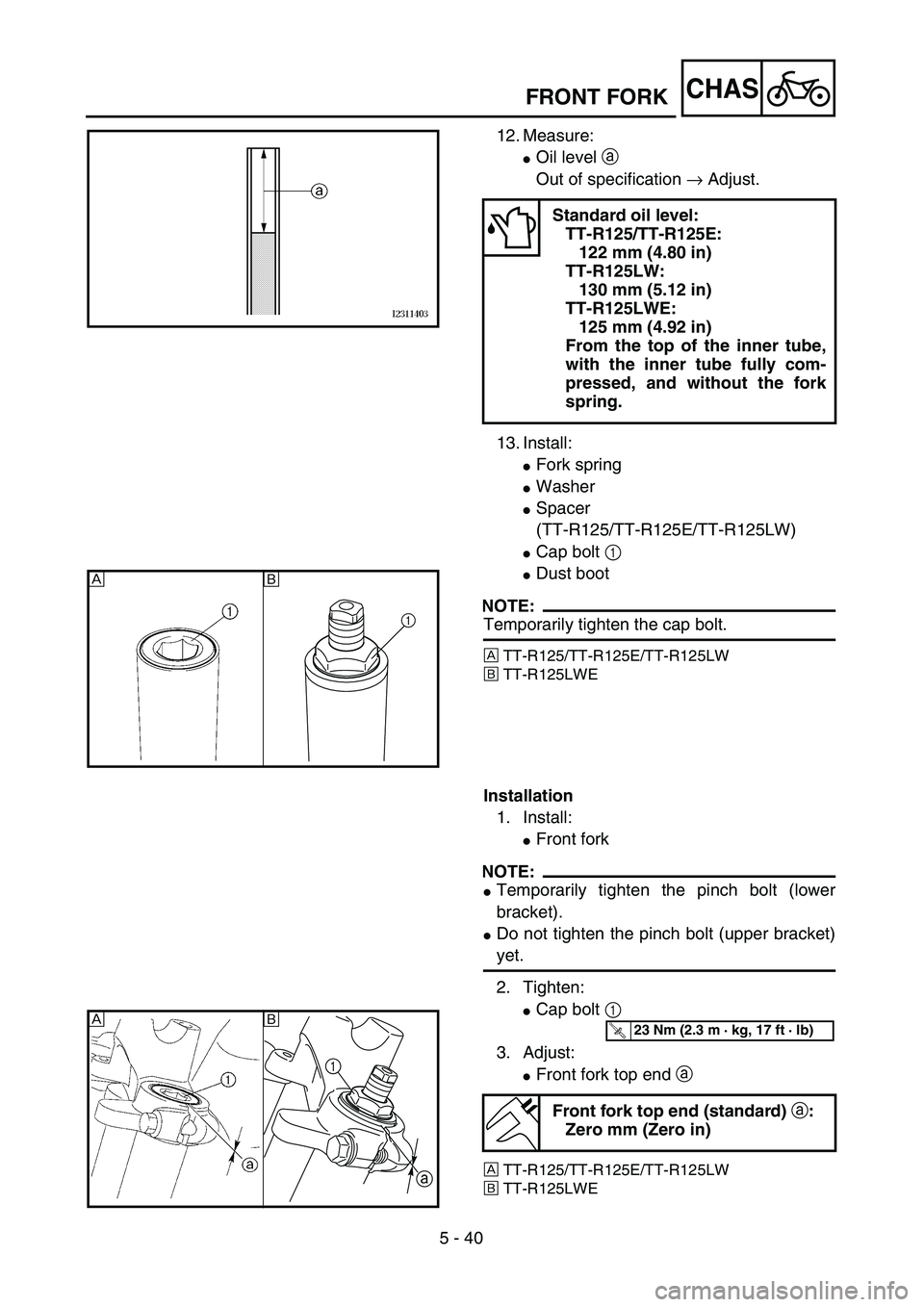

YAMAHA TTR125 2006  Owners Manual 5 - 40
CHASFRONT FORK
12. Measure:
Oil level a
Out of specification → Adjust.
13. Install:
Fork spring
Washer
Spacer
(TT-R125/TT-R125E/TT-R125LW)
Cap bolt 1
Dust boot
NOTE:
Temporarily tigh

Page 505 of 610

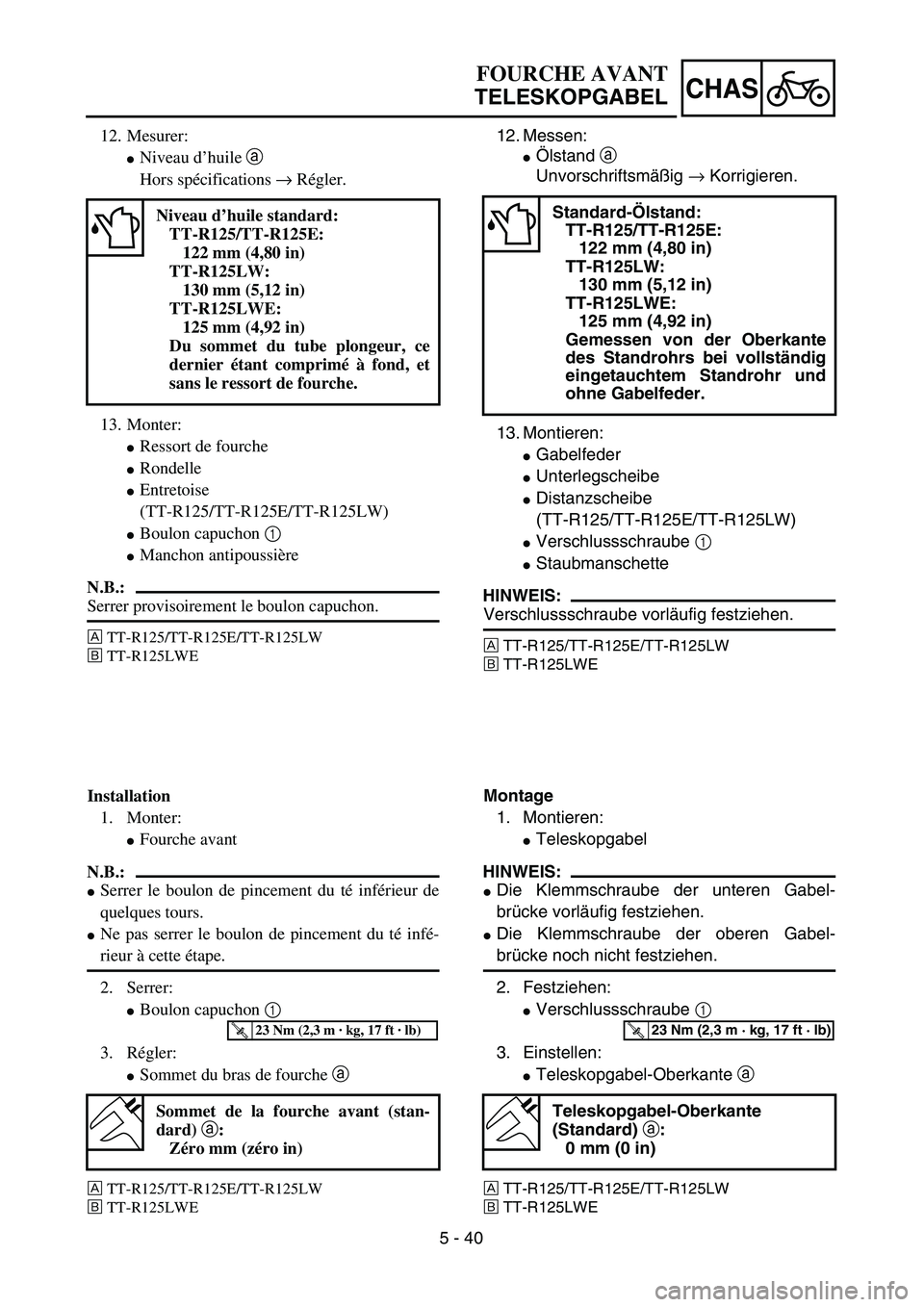

YAMAHA TTR125 2006  Owners Manual 5 - 40
CHAS
12.Messen:
 Ölstand  a
Unvorschriftsm äßig → Korrigieren.
13.Montieren:
 Gabelfeder
 Unterlegscheibe
 Distanzscheibe
(TT-R125/TT-R125E/TT-R125LW)
 Verschlussschraube 1
 Stau

Page 506 of 610

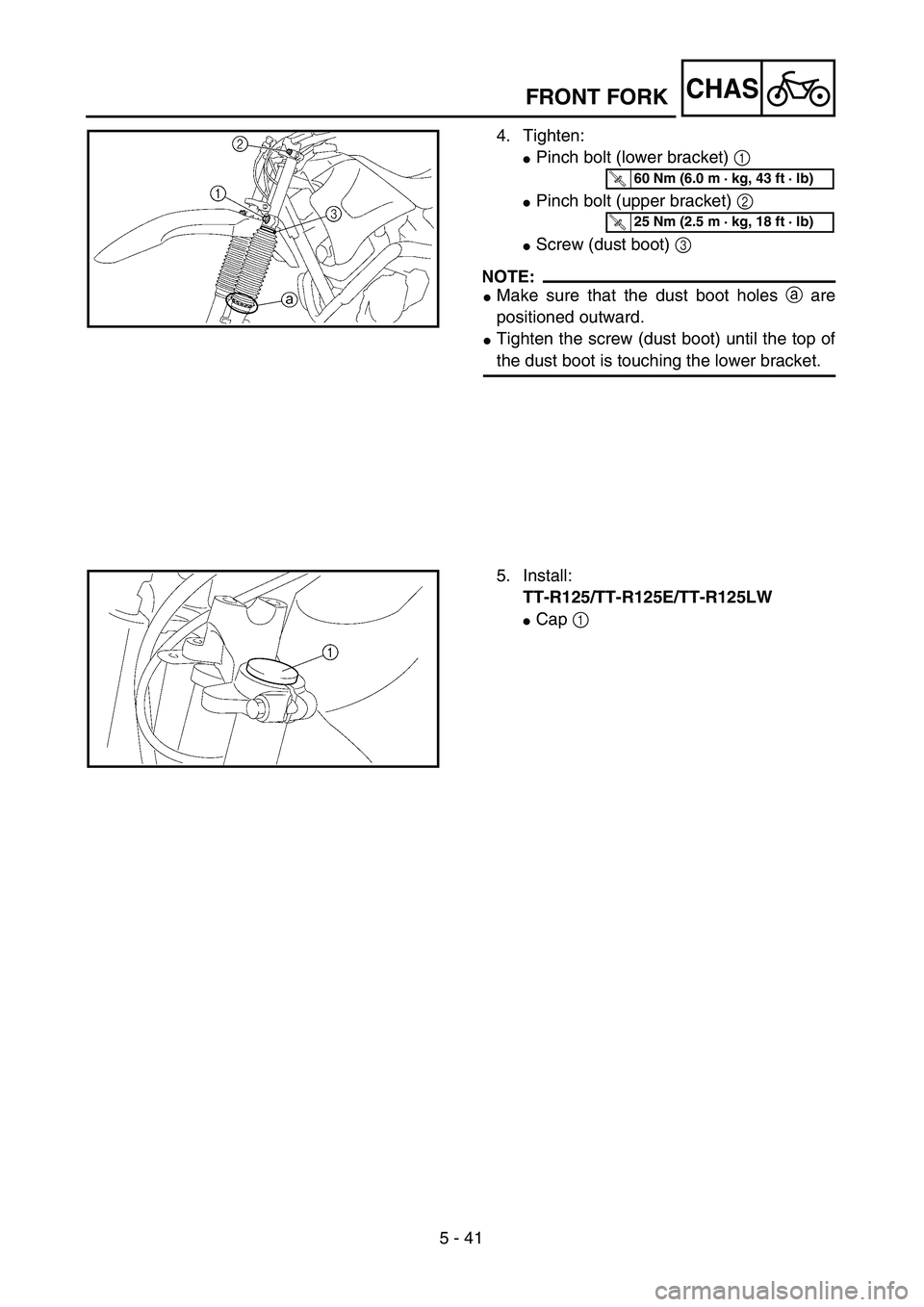

YAMAHA TTR125 2006  Owners Manual 5 - 41
CHAS
4. Tighten:
Pinch bolt (lower bracket) 1
Pinch bolt (upper bracket) 2
Screw (dust boot) 3
NOTE:
Make sure that the dust boot holes a are
positioned outward.
Tighten the screw (dust

Page 507 of 610

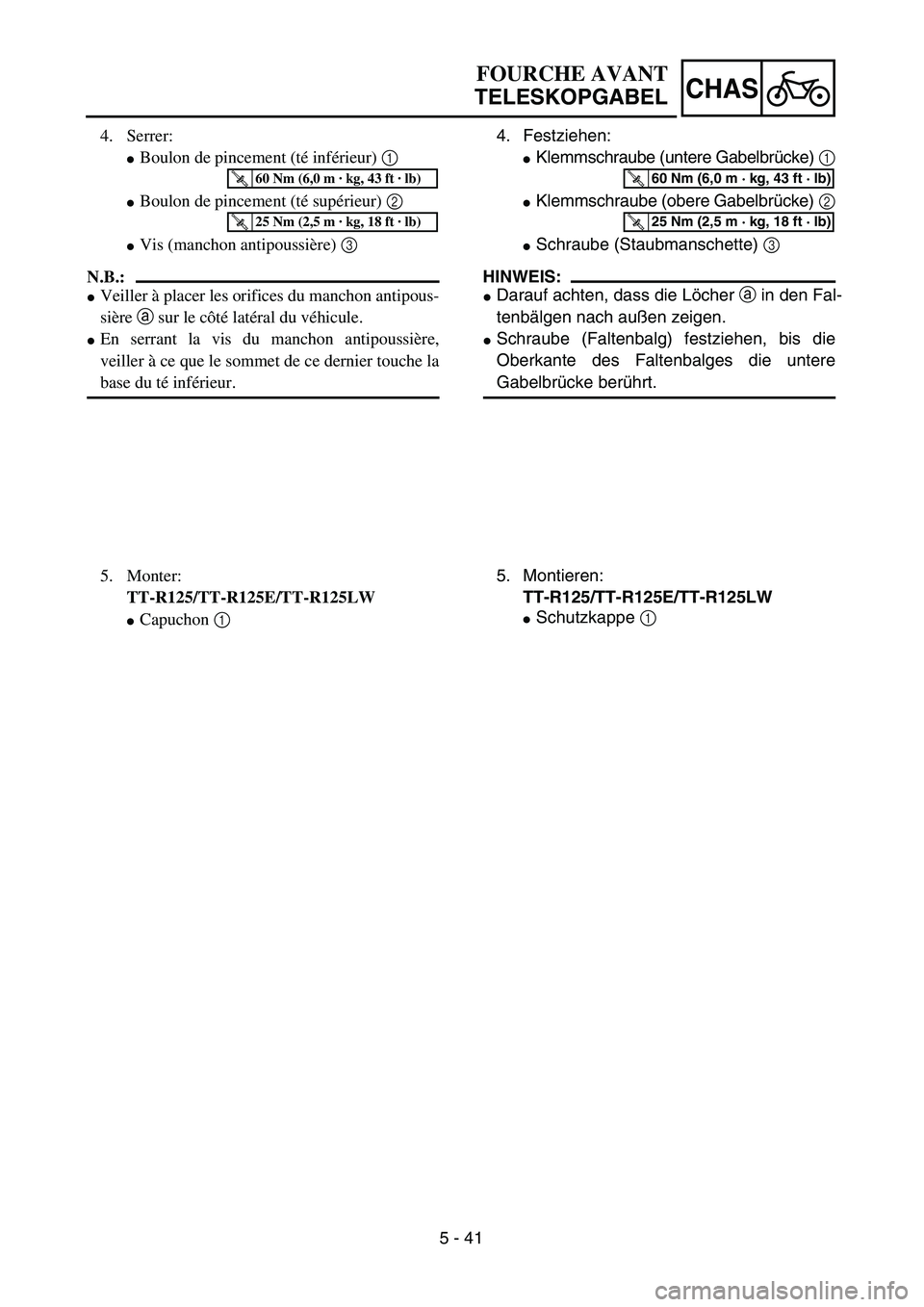

YAMAHA TTR125 2006  Owners Manual 5 - 41
CHAS
4. Festziehen:
 Klemmschraube (untere Gabelbr ücke)  1
 Klemmschraube (obere Gabelbr ücke)  2
 Schraube (Staubmanschette)  3
HINWEIS:
 Darauf achten, dass die Löcher a in den Fal-

Page 508 of 610

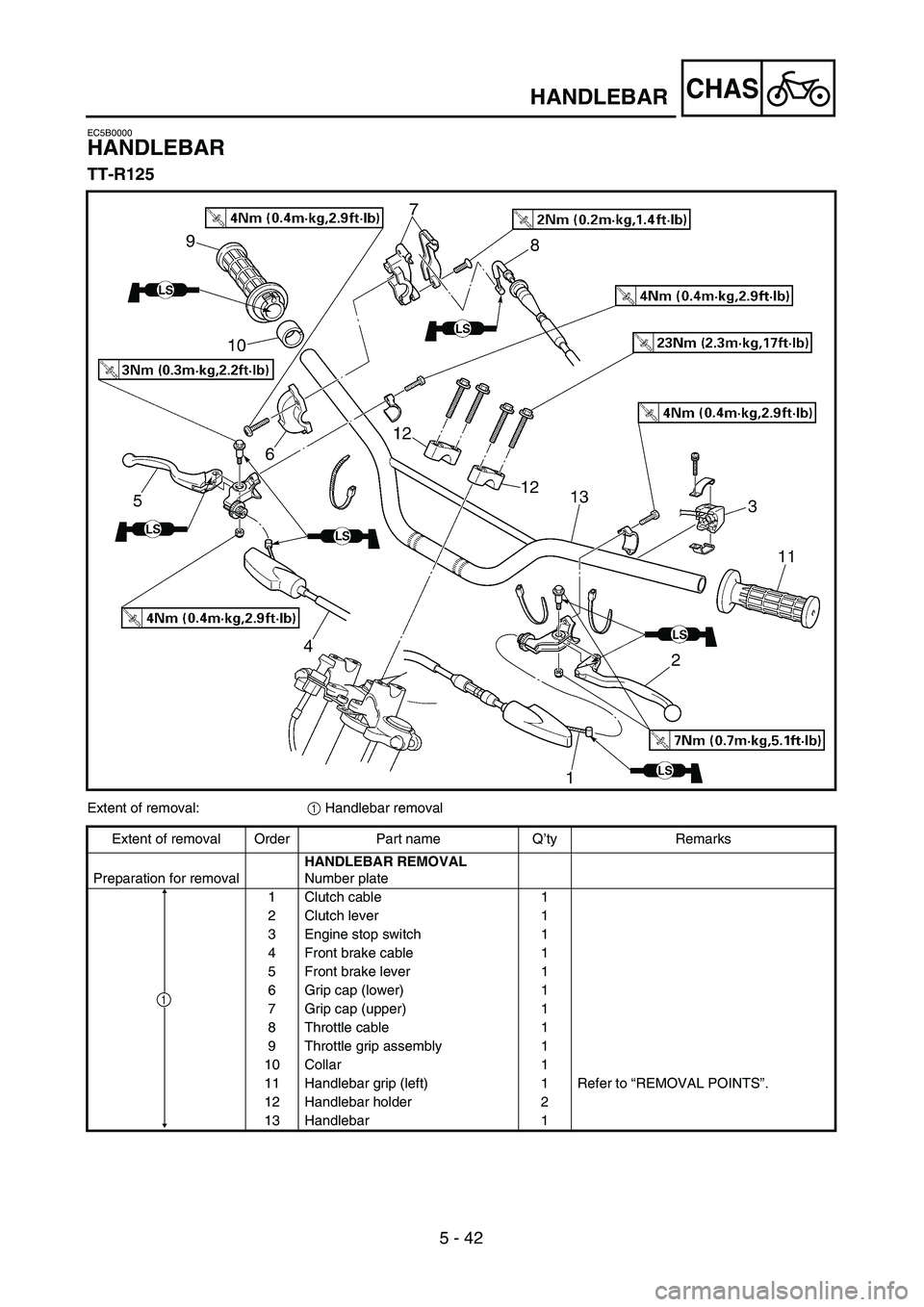

YAMAHA TTR125 2006  Owners Manual 5 - 42
CHASHANDLEBAR
EC5B0000
HANDLEBAR
TT-R125
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Number plate
1 Clutch ca

Page 509 of 610

YAMAHA TTR125 2006  Owners Manual CHAS
5 - 42
LENKER
TT-R125
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauLENKER DEMONTIEREN
Startnummernplatte
1 Kupplung

Page 510 of 610

YAMAHA TTR125 2006  Owners Manual 5 - 43
CHASHANDLEBAR
TT-R125E
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Number plate
1 Clutch cable 1
2 Clutch lev
