Page 461 of 610

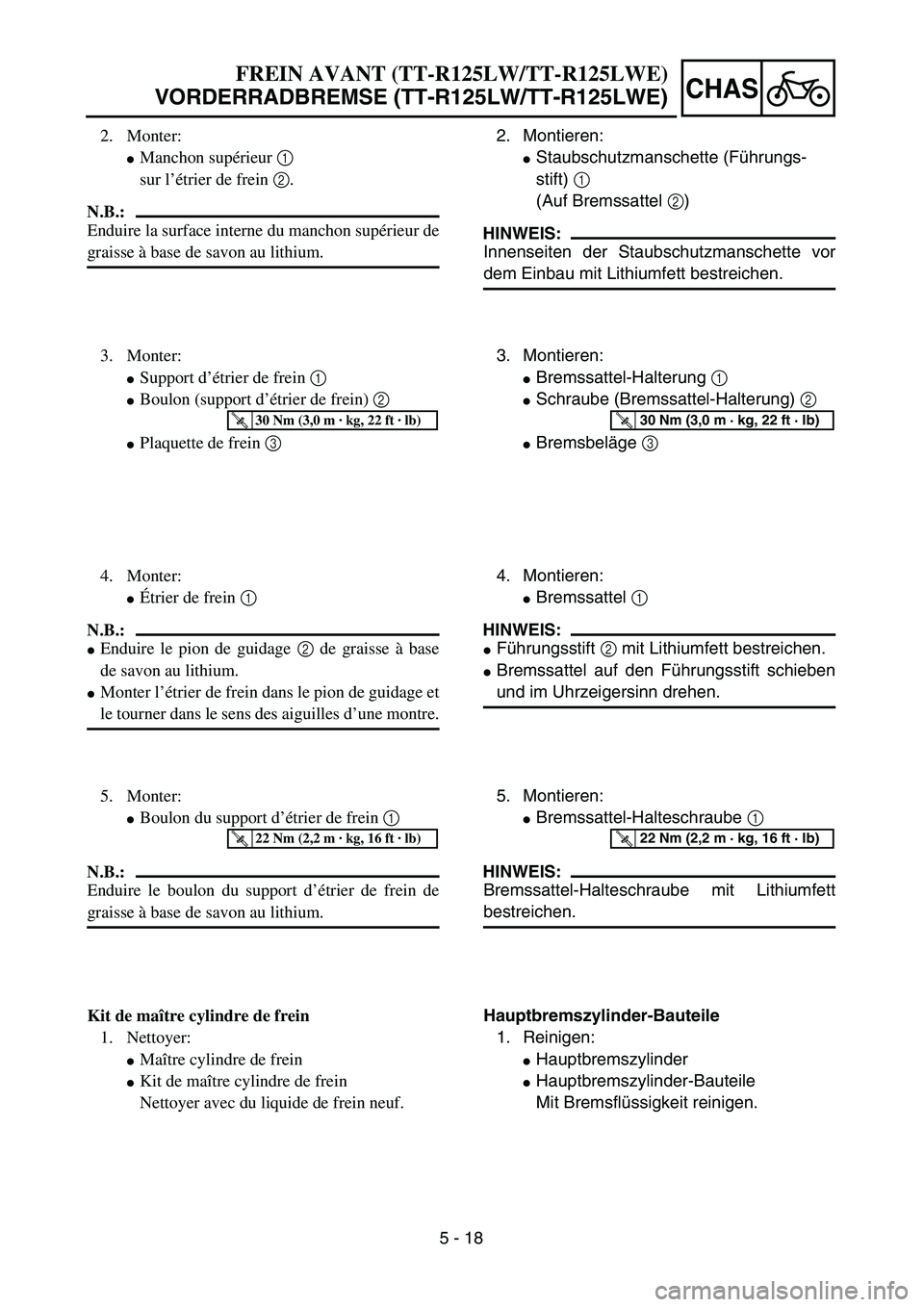

YAMAHA TTR125 2006  Owners Manual 5 - 18
CHAS
2. Montieren:
Staubschutzmanschette (Führungs-
stift) 1
(Auf Bremssattel 2)
HINWEIS:
Innenseiten der Staubschutzmanschette vor
dem Einbau mit Lithiumfett bestreichen.
3. Montieren:
Brem

Page 462 of 610

YAMAHA TTR125 2006  Owners Manual 5 - 19
CHASFRONT BRAKE (TT-R125LW/TT-R125LWE)

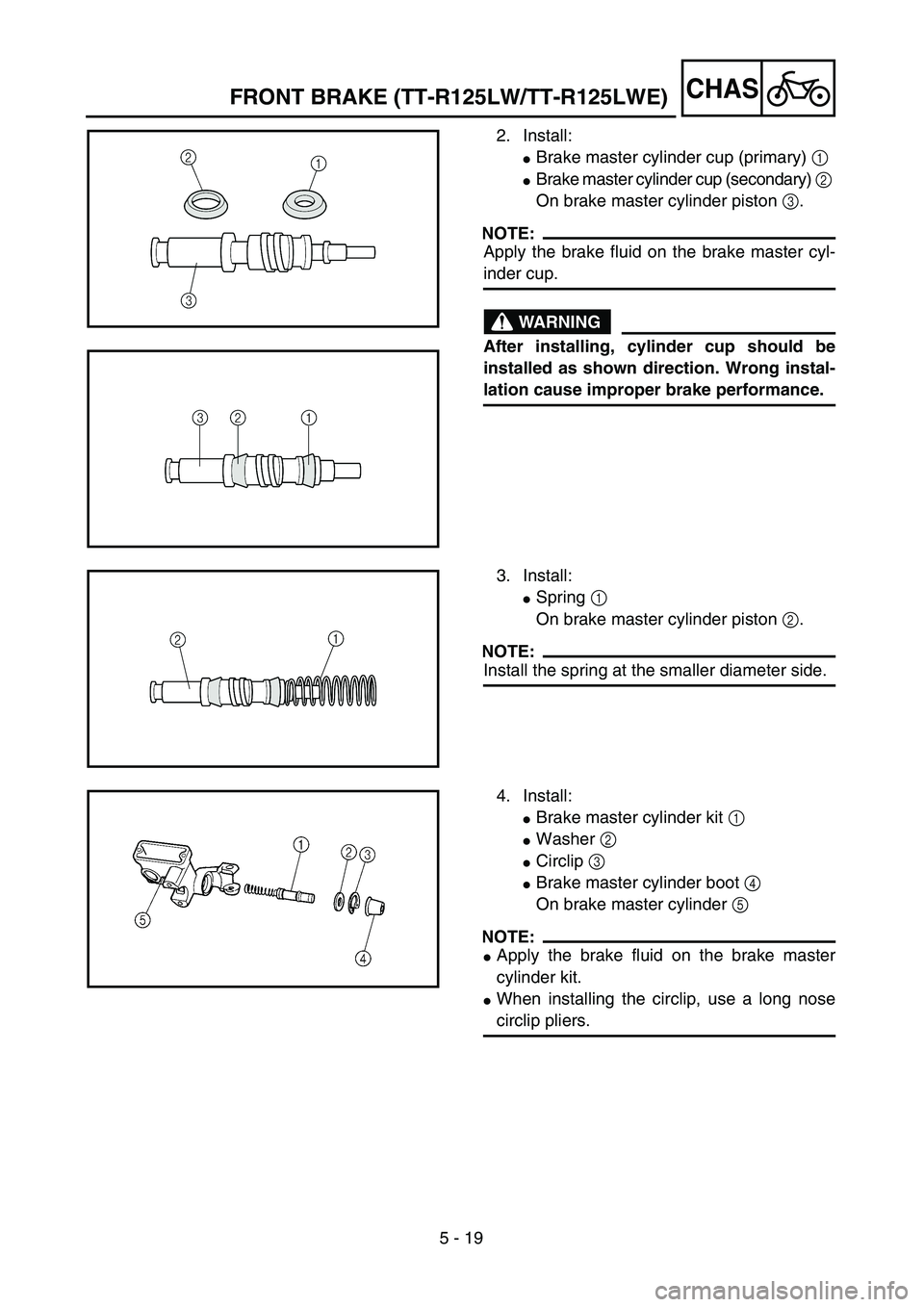

2. Install:
Brake master cylinder cup (primary) 1
Brake master cylinder cup (secondary) 2
On brake master cylinder piston 3.
NOTE:
Apply the brake flu

Page 463 of 610

YAMAHA TTR125 2006  Owners Manual 5 - 19
CHAS

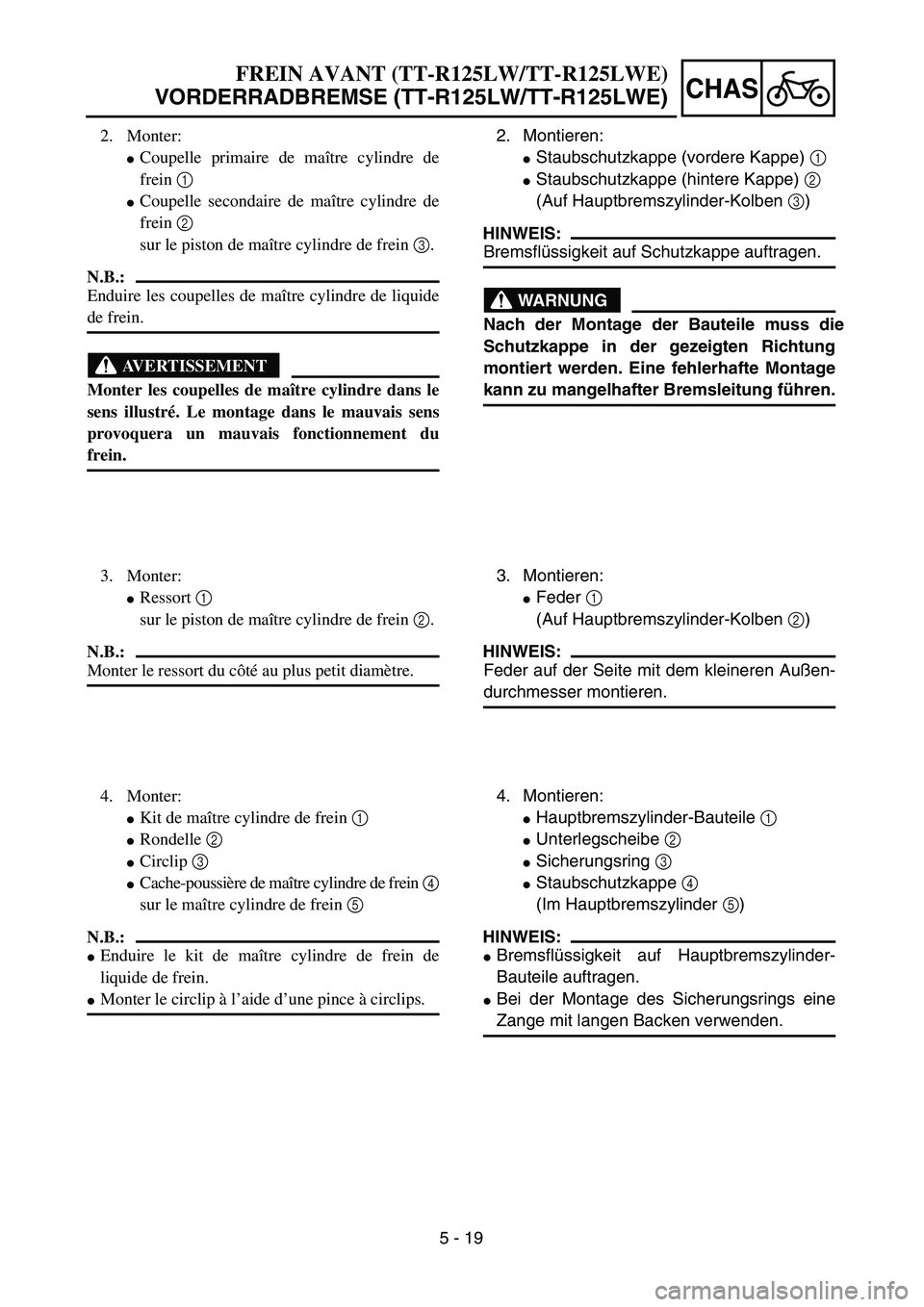

2. Montieren:
 Staubschutzkappe (vordere Kappe)  1
 Staubschutzkappe (hintere Kappe) 2
(Auf Hauptbremszylinder-Kolben  3)
HINWEIS:
Bremsfl üssigkeit auf Schutzkappe auftragen.
WARNUNG
N

Page 464 of 610

YAMAHA TTR125 2006  Owners Manual 5 - 20
CHAS
Brake master cylinder

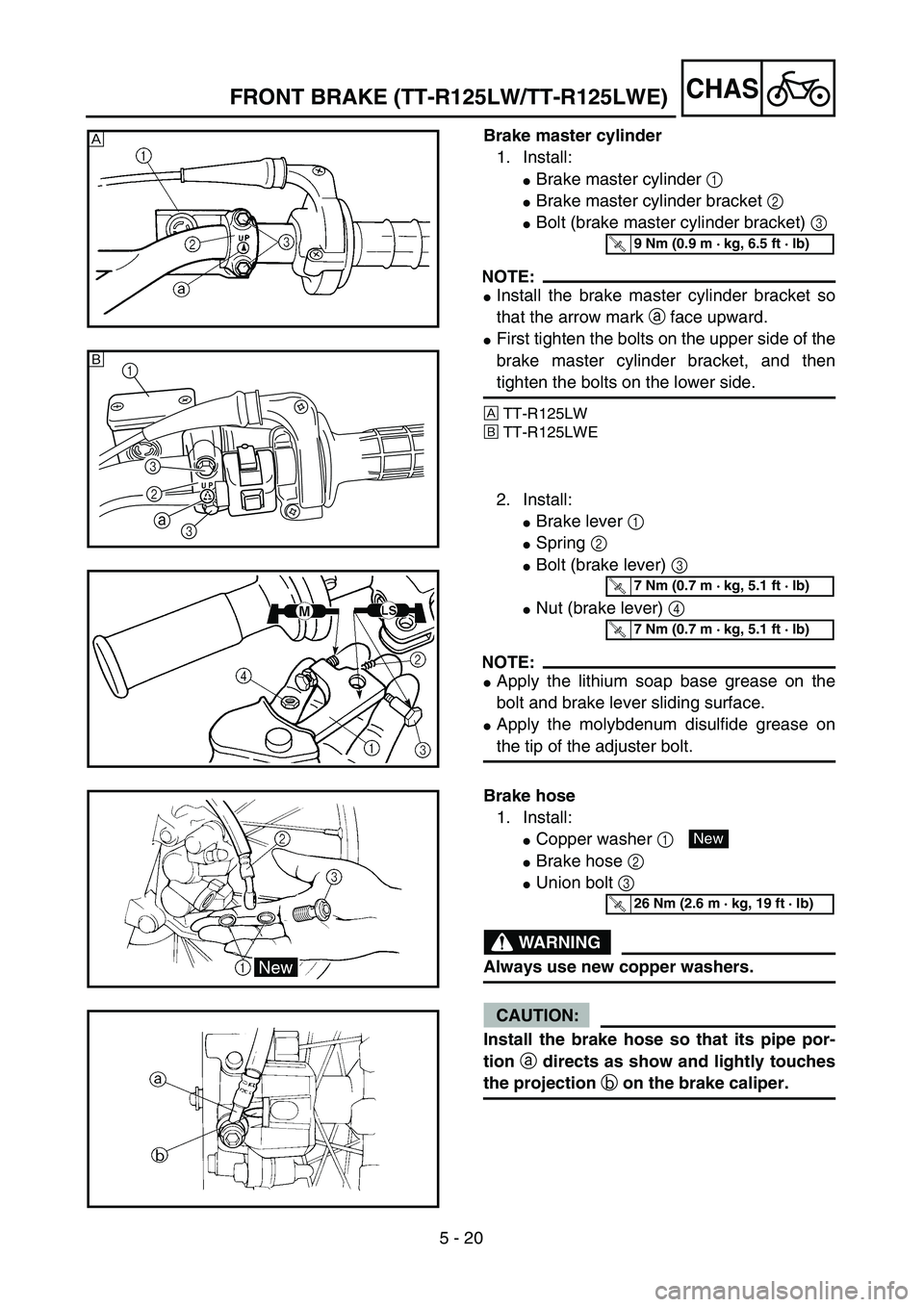

1. Install:
Brake master cylinder 1
Brake master cylinder bracket 2
Bolt (brake master cylinder bracket) 3
NOTE:
Install the brake master cylinder bracket so
t

Page 465 of 610

YAMAHA TTR125 2006  Owners Manual 5 - 20
CHAS

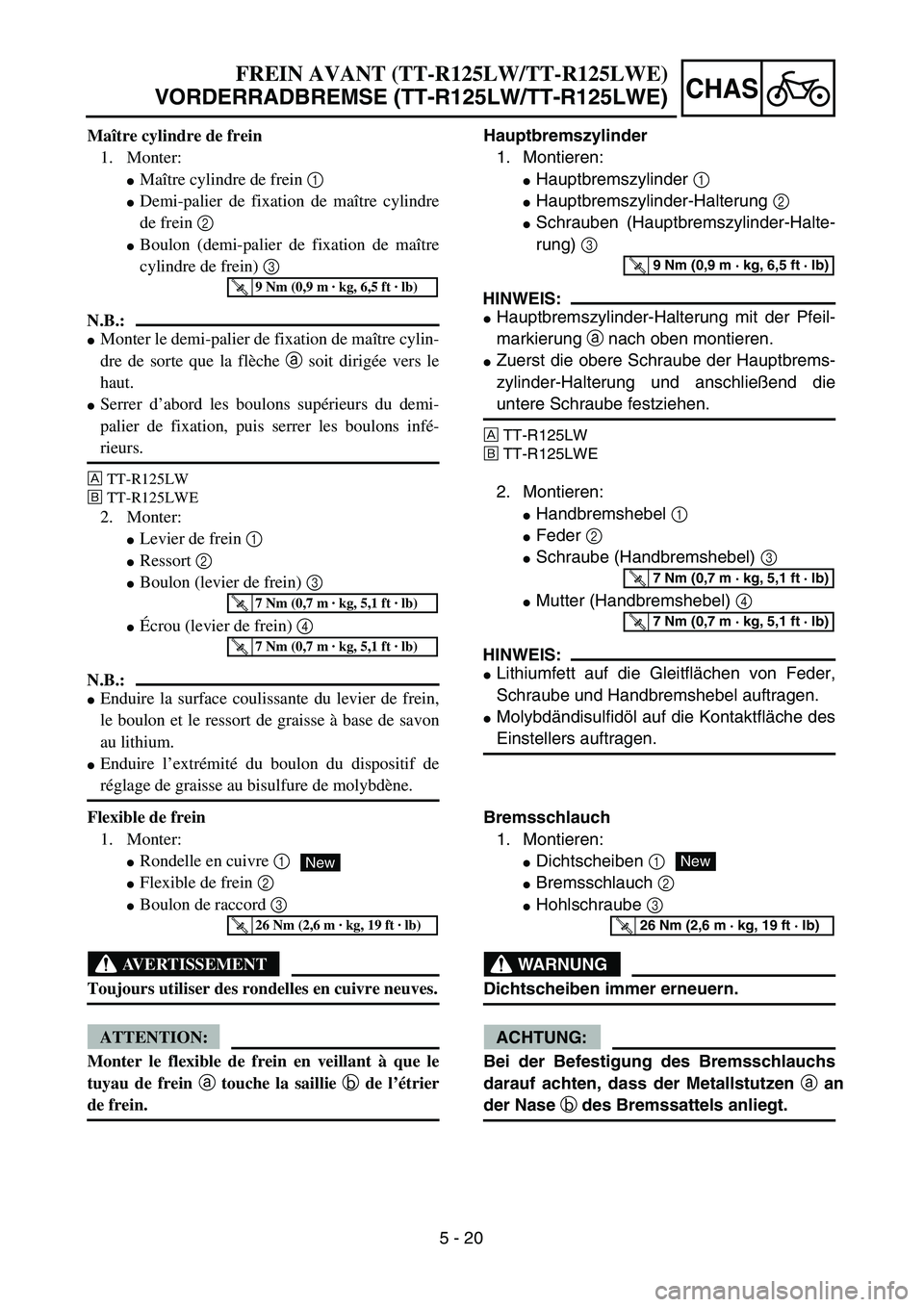

Hauptbremszylinder1.  Montieren:
 Hauptbremszylinder  1
 Hauptbremszylinder-Halterung  2
 Schrauben (Hauptbremszylinder-Halte-
rung) 3
HINWEIS:
 Hauptbremszylinder-Halterung mit der Pf

Page 466 of 610

YAMAHA TTR125 2006  Owners Manual 5 - 21
CHAS

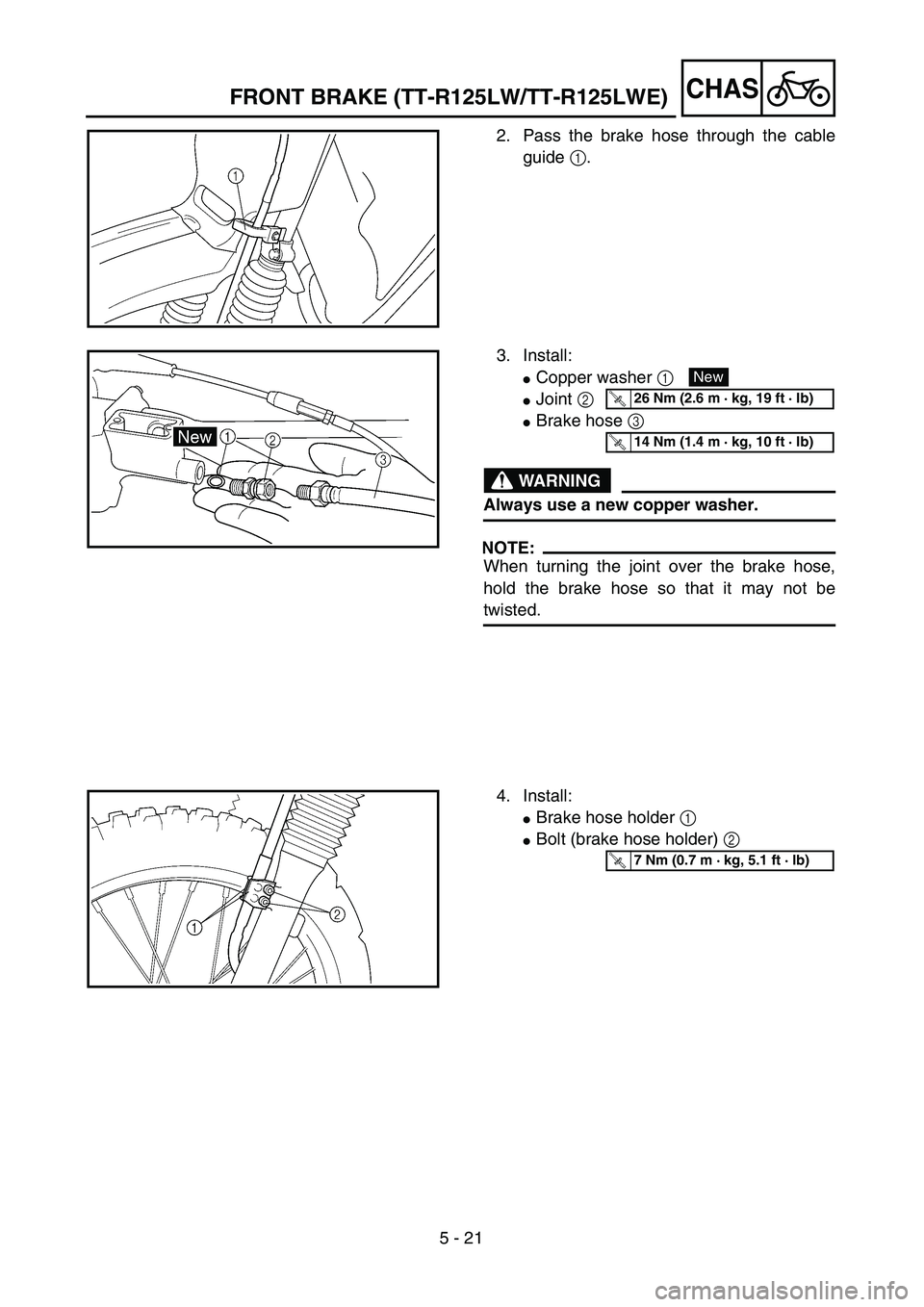

2. Pass the brake hose through the cable
guide 1.
3. Install:
Copper washer 1
Joint 2
Brake hose 3
WARNING
Always use a new copper washer.
NOTE:
When turning the joint over the brake

Page 467 of 610

YAMAHA TTR125 2006  Owners Manual 5 - 21
CHAS

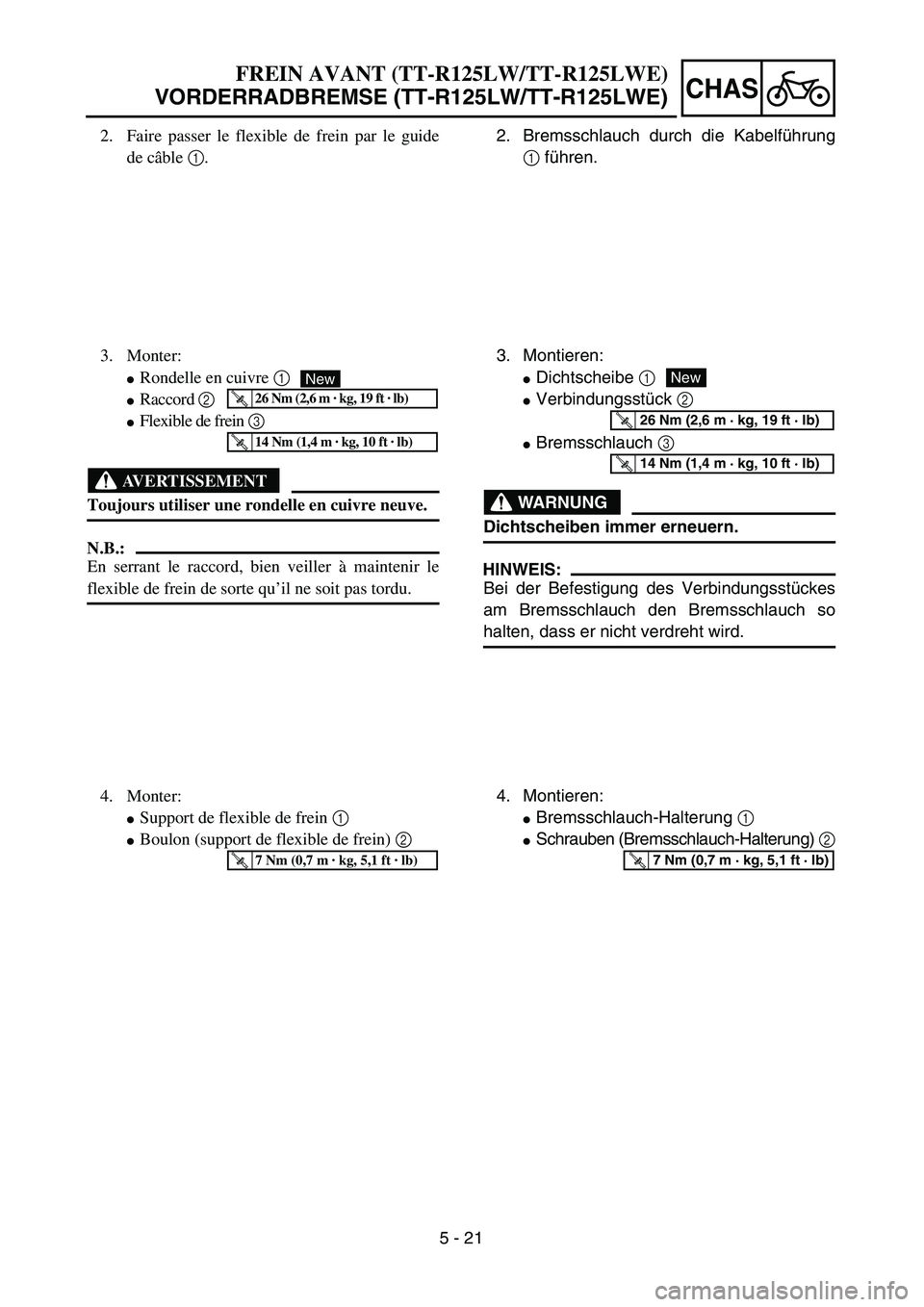

2. Bremsschlauch durch die Kabelf ührung
1  fü hren.
3.  Montieren:
 Dichtscheibe  1
 Verbindungsst ück  2
 Bremsschlauch  3
WARNUNG
Dichtscheiben immer erneuern.
HINWEIS:
Bei der Be

Page 468 of 610

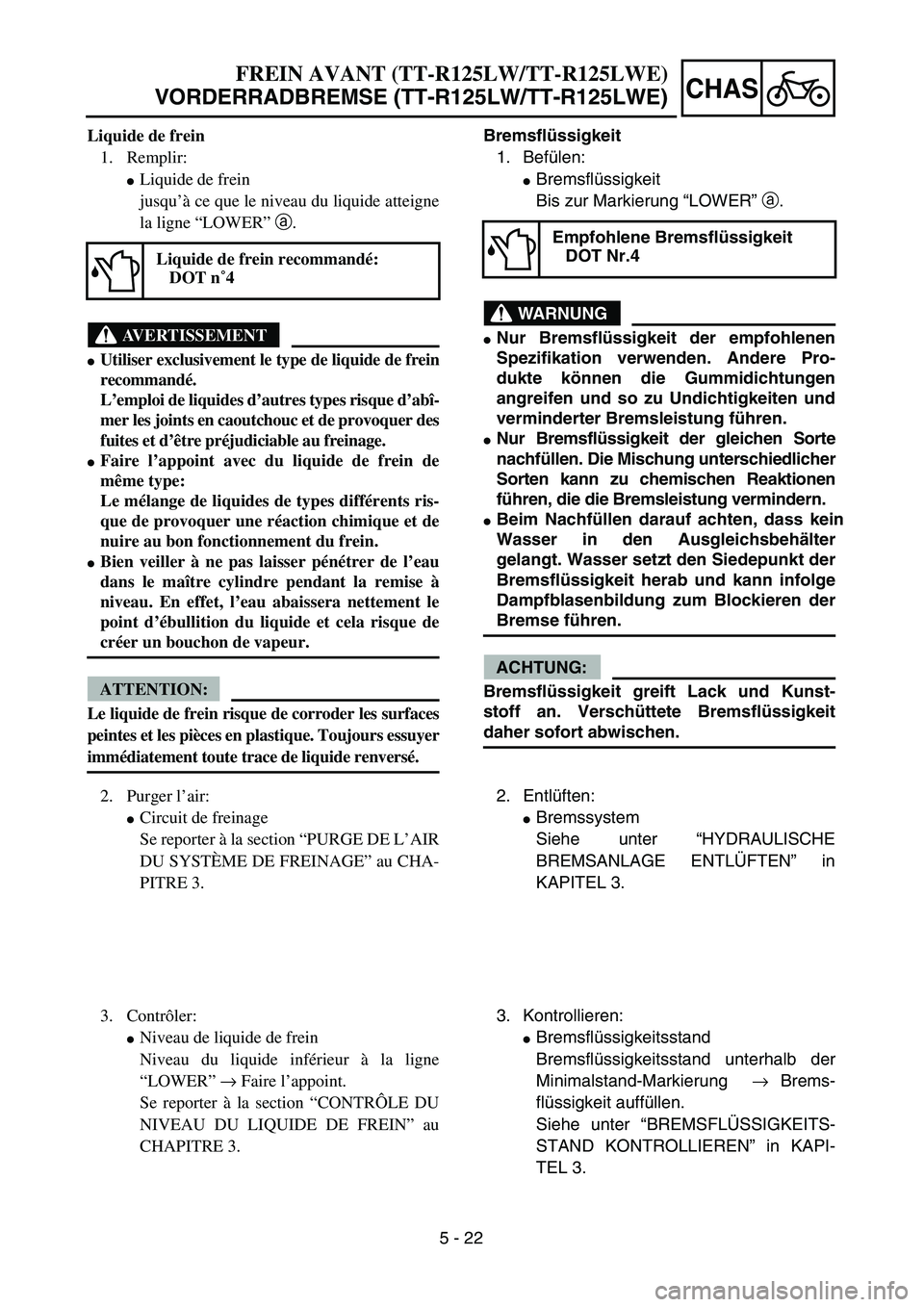

YAMAHA TTR125 2006  Owners Manual 5 - 22
CHAS

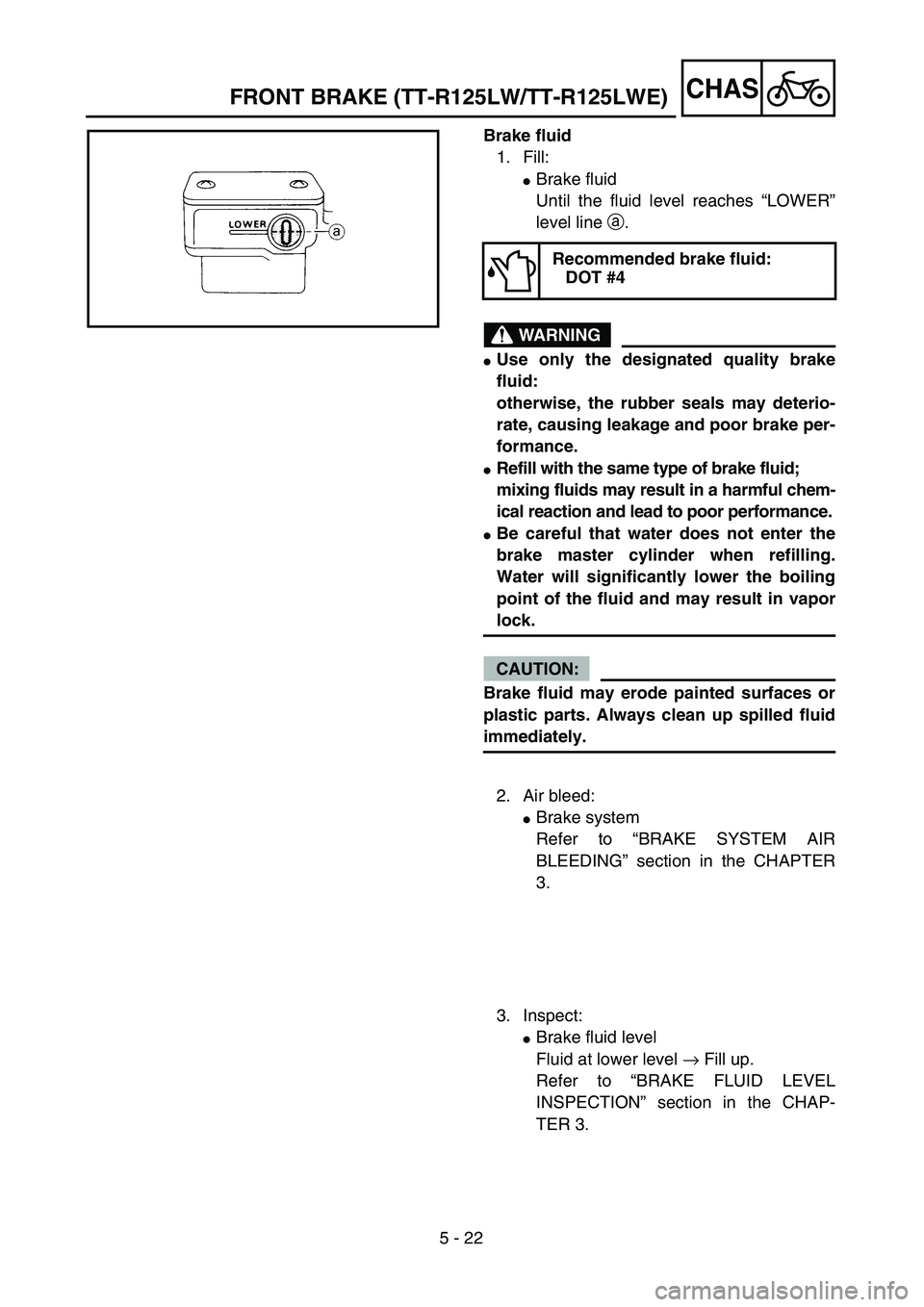

Brake fluid
1. Fill:
Brake fluid
Until the fluid level reaches “LOWER”
level line a.
WARNING
Use only the designated quality brake
fluid:
otherwise, the rubber seals may deterio-
rat

Page 469 of 610

YAMAHA TTR125 2006  Owners Manual 5 - 22
CHAS
Bremsflüssigkeit
1.  Befülen:
 Bremsfl üssigkeit
Bis zur Markierung  “LOWER ” a .
WARNUNG
 Nur Bremsfl üssigkeit der empfohlenen
Spezifikation verwenden. Andere Pro-
dukte k önn

Page 470 of 610

YAMAHA TTR125 2006  Owners Manual 5 - 23
CHAS

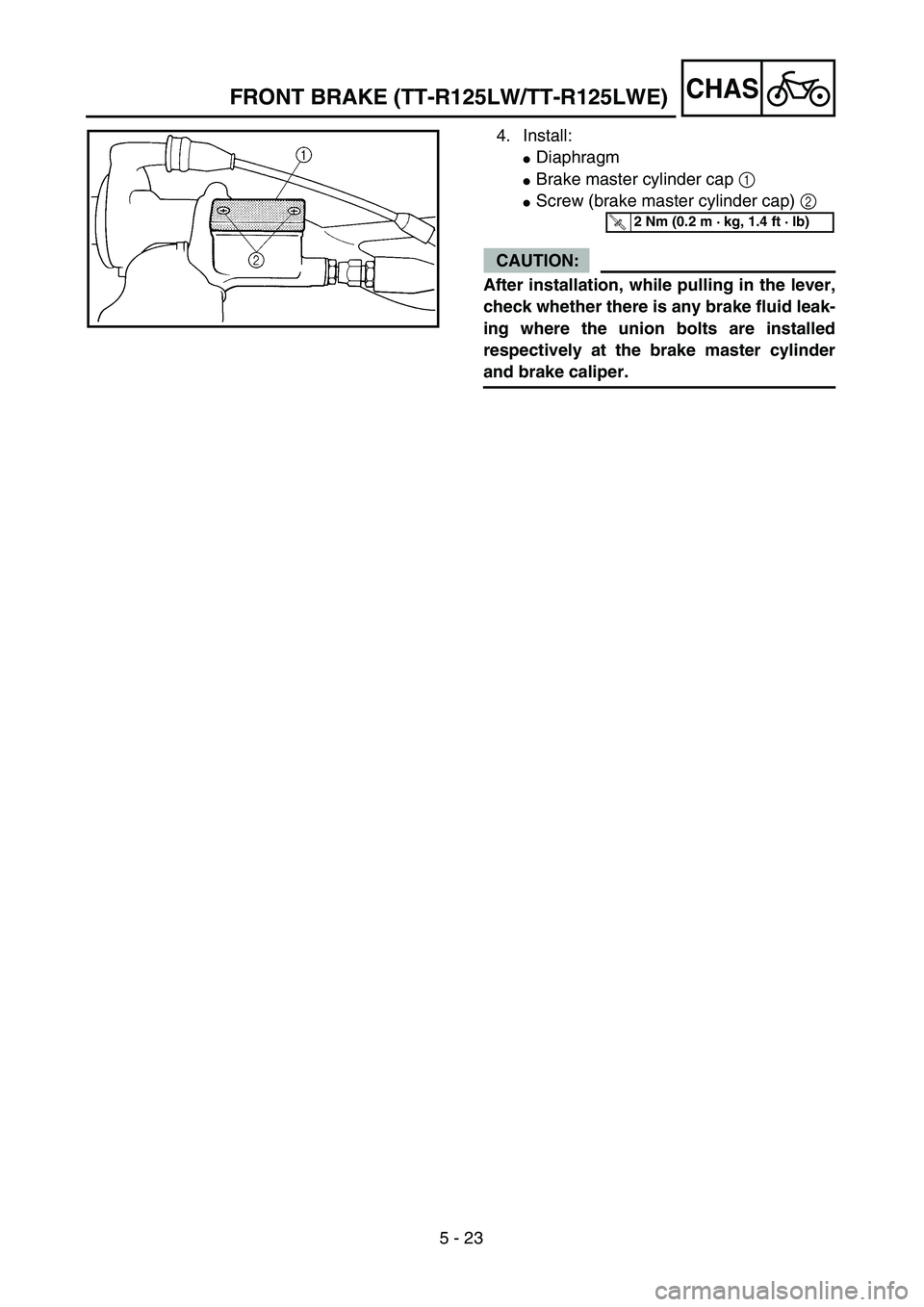

4. Install:
Diaphragm
Brake master cylinder cap 1
Screw (brake master cylinder cap) 2
CAUTION:
After installation, while pulling in the lever,
check whether there is any brake fluid l
