VORWORT
GAU41800
Herzlichen Glückwunsch zu Ihrem neuen Yamaha TT-R50E/TT-R50EW. Dieses Modell ist das Ergebnis der ausgedehnten Erfahrung von
Yamaha bei der Herstellung ausgezeichneter tempomachender Sport- und Reise-Rennmaschinen. Es stellt den hohen Grad an hand-
werklichem Können und Zuverlässigkeit dar, die Yamaha zum führenden Anbieter in diesen Bereichen gemacht haben.
Diese Anleitung soll Sie mit Betrieb, Inspektion und einfacher Wartung dieses Motorrads vertraut machen. Richten Sie Fragen zum Betrieb
oder zur Wartung Ihres Motorrads an einen Yamaha-Händler.
Konstruktion und Herstellung dieses Yamaha-Motorrads erfüllen vollständig die zum Zeitpunkt der Herstellung anwendbaren Emissions-
standards für saubere Luft. Yamaha hat diese Standards erfüllt, ohne die Leistung und Wirtschaftlichkeit des Motorradbetriebs zu reduzie-
ren. Zur Erhaltung dieser hohen Standards ist es wichtig, dass Sie und Ihr Yamaha-Händler die in dieser Anleitung enthaltenen empfoh-
lenen Wartungspläne und Bedienungsanweisungen genauestens beachten.
WICHTIGE SICHERHEITSINFORMATION:

DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORRADS VOLLSTÄNDIG DURCHLESEN. STELLEN
SIE SICHER, DASS SIE ALLE ANWEISUNGEN RICHTIG VERSTANDEN HABEN.


BEACHTEN SIE AUCH ALLE VORSICHTS- UND WARNHINWEIS-KLEBESCHILDER AM MOTORRAD.


EIN MOTORRAD NIE OHNE VORHERIGE PASSENDE AUSBILDUNG ODER EINWEISUNG FAHREN.


DAS GEWICHT DES FAHRERS DARF 40 kg (88 lb) NICHT ÜBERSCHREITEN.
WICHTIGER HINWEIS FÜR DIE ELTERN:
Dieses Motorrad ist kein Spielzeug. Bevor Sie Ihr Kind auf diesem Motorrad fahren lassen, sollten Sie unbedingt alle in der Bedienungs-
anleitung enthaltenen Anweisungen und Warnhinweise durchgelesen und verstanden haben. Danach sollten Sie diese Ihrem Kind vermit-
teln und sich vergewissern, dass es alles verstanden hat und die Anweisungen befolgen wird. Kinder unterscheiden sich in ihren Fertig-
keiten, körperlichen Fähigkeiten und in ihrem Urteilsvermögen. Nicht jedes Kind ist in der Lage, ein Motorrad sicher zu fahren. Eltern sollten
ihre Kinder beim Fahren des Motorrads ständig beaufsichtigen. Eltern sollten ihren Kindern die weitere Benutzung des Motorrads nur dann
gestatten, wenn sie sicher damit umgehen können.
Ihr Motorrad wurde mit einem einstellbaren Drehzahlbegrenzer ausgeliefert. Yamaha empfiehlt, dass alle Anfänger mit ganz hineingedreh-
ter Einstellschraube des Drehzahlbegrenzers beginnen, um die verfügbare Höchstgeschwindigkeit zu begrenzen, solange sie noch lernen.
Mit zunehmender Übung des Anfängers beim Fahren des Motorrads kann die Einstellschraube des Drehzahlbegrenzers nach und nach
herausgedreht werden, um die maximale Geschwindigkeit zu erhöhen. Eltern sollten mit Zunahme der verbesserten Fahrfertigkeiten der
Jugendlichen selbst entscheiden, wann der Zeitpunkt für eine Leistungserhöhung des Motorrads gekommen ist.
MOTORRÄDER SIND EINSPURIGE FAHRZEUGE. SICHERER EINSATZ UND BETRIEB HÄNGEN VON DEN RICHTIGEN FAHR-
TECHNIKEN, SOWIE VON DER GESCHICKLICHKEIT DES FAHRERS AB. JEDER FAHRER SOLLTE DIE FOLGENDEN ERFOR-
DERNISSE KENNEN, BEVOR ER DIESES MOTORRAD FÄHRT.
U1P681G0.book Page 1 Tuesday, April 18, 2006 3:21 PM

VORWORTER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON KOMPETENTER STELLE ÜBER ALLE ASPEKTE DES MOTORRADFAHRENS ERHALTEN.


DIE WARNUNGEN UND WARTUNGSERFORDERNISSE ENTSPRECHEND DER BEDIENUNGSANLEITUNG BEACHTEN.


QUALIFIZIERTE AUSBILDUNG IN SICHEREN UND RICHTIGEN FAHRTECHNIKEN ERHALTEN.


PROFESSIONELLE TECHNISCHE WARTUNG ENTSPRECHEND DEN HINWEISEN IN DER BEDIENUNGSANLEITUNG
DURCHFÜHREN LASSEN UND/ODER FALLS DIES WEGEN MECHANISCHER UMSTÄNDE ERFORDERLICH IST.
U1P681G0.book Page 2 Tuesday, April 18, 2006 3:21 PM

INHALTSICHERHEITSINFORMATIONEN ....1-1
Lage der wichtigen Aufkleber .........1-4
FAHRZEUGBESCHREIBUNG ..........2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2
Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1
Zündschloss ...................................3-1
Lenkerarmaturen ............................3-1
Drehzahlbegrenzer .........................3-2
Fußschalthebel ...............................3-2
Handbremshebel ............................3-3
Fußbremshebel ..............................3-3
Tankverschluss ...............................3-3
Kraftstoff .........................................3-4
Kraftstofftank-
Belüftungsschlauch .....................3-5
Kraftstoffhahn .................................3-5
Chokehebel ....................................3-6
Sitzbank ..........................................3-7
Seitenständer .................................3-7
Anlasssperrschalter-System ...........3-8
ROUTINEKONTROLLE VOR
FAHRTBEGINN..................................4-1
Routinekontrolle vor Fahrtbeginn ...4-2WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Starten und Warmfahren eines
kalten Motors .............................. 5-1
Anlassen eines warm gelaufenen
Motors ......................................... 5-2
Schalten ......................................... 5-2
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN............. 6-1
REGELMÄSSIGE WARTUNG ....... 6-1
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-2
Allgemeine Wartungs- und
Schmiertabelle ............................ 6-3
Zündkerze prüfen ........................... 6-6
Motoröl ........................................... 6-7
Luftfiltereinsatz reinigen ................. 6-9
Reinigung des Funkenfängers ..... 6-10
Vergaser einstellen ...................... 6-11
Leerlaufdrehzahl einstellen .......... 6-12
Gaszugspiel einstellen ................. 6-12
Ventilspiel ..................................... 6-13
Reifen ........................................... 6-13
Speichenräder .............................. 6-15
Zubehör und Ersatzteile ............... 6-15
Handbremshebel-Spiel
einstellen ................................... 6-15Spiel des Fußbremshebels
einstellen .................................. 6-16
Trommelbremsbeläge des
Vorder- und Hinterrads
prüfen ....................................... 6-17
Antriebsketten-Durchhang ........... 6-17
Antriebskette säubern und
schmieren ................................. 6-19
Bowdenzüge prüfen und
schmieren ................................. 6-19
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-20
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-20
Handbremshebel kontrollieren
und schmieren .......................... 6-20
Seitenständer prüfen und
schmieren ................................. 6-21
Schwingen-Drehpunkte
schmieren ................................. 6-21
Teleskopgabel prüfen .................. 6-21
Lenkung prüfen ............................ 6-22
Radlager prüfen ........................... 6-22
Batterie ........................................ 6-23
Sicherung wechseln ..................... 6-24
Motorrad aufbocken ..................... 6-25
Vorderrad ..................................... 6-26
Hinterrad ...................................... 6-27
Fehlersuche ................................. 6-29
Fehlersuchdiagramm ................... 6-30U1P681G0.book Page 1 Tuesday, April 18, 2006 3:21 PM

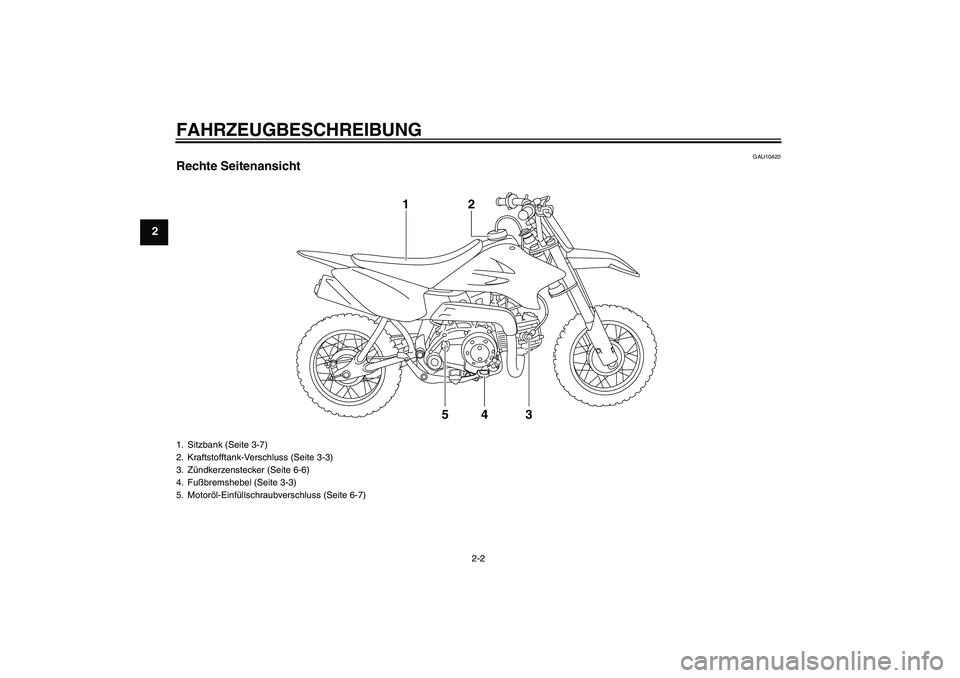

FAHRZEUGBESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht
4 532 1
1. Sitzbank (Seite 3-7)
2. Kraftstofftank-Verschluss (Seite 3-3)
3. Zündkerzenstecker (Seite 6-6)
4. Fußbremshebel (Seite 3-3)
5. Motoröl-Einfüllschraubverschluss (Seite 6-7)U1P681G0.book Page 2 Tuesday, April 18, 2006 3:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13180
Tankverschluss Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen ist.
1. Handbremshebel
1
1. Fußbremshebel
1
1. Kraftstofftank-Verschluss
1
U1P681G0.book Page 3 Tuesday, April 18, 2006 3:21 PM

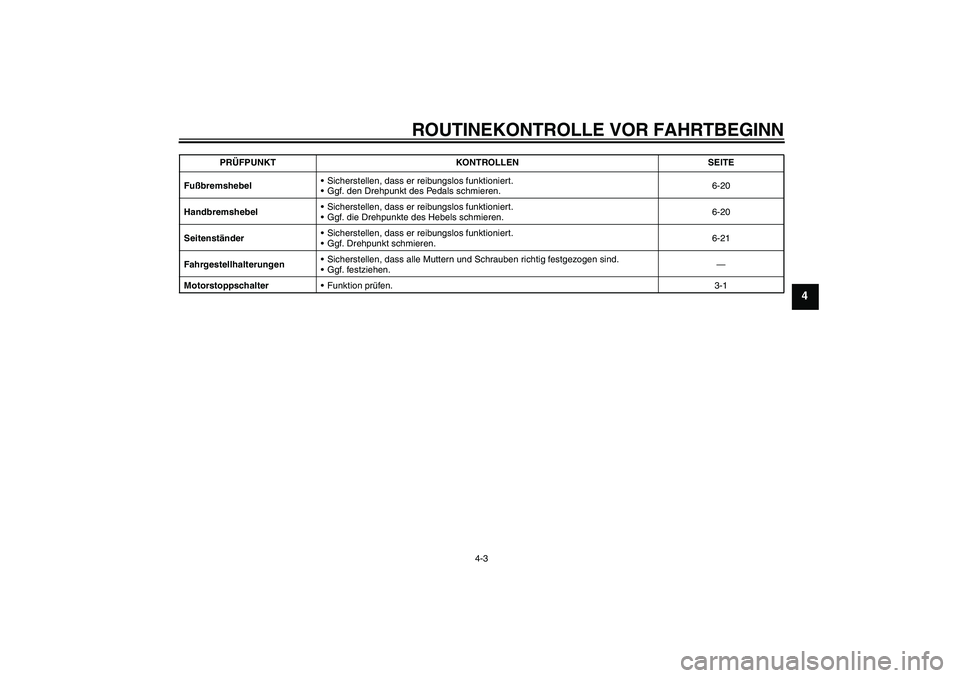

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
FußbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. den Drehpunkt des Pedals schmieren.6-20
HandbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte des Hebels schmieren.6-20
SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.6-21
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
MotorstoppschalterFunktion prüfen.3-1 PRÜFPUNKT KONTROLLEN SEITE
U1P681G0.book Page 3 Tuesday, April 18, 2006 3:21 PM

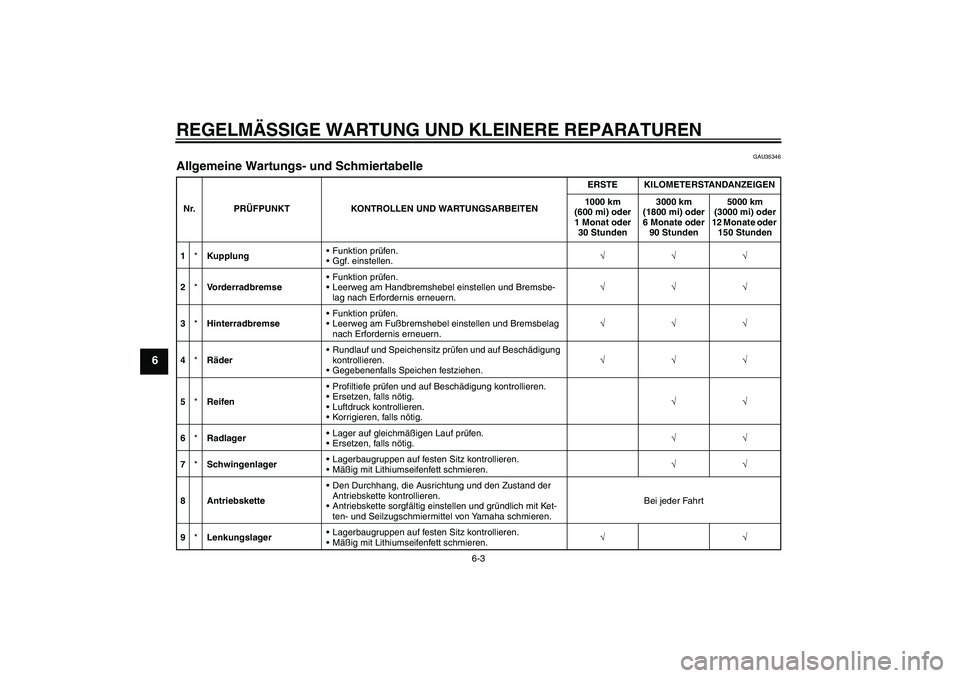

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
GAU35346
Allgemeine Wartungs- und Schmiertabelle Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
1*KupplungFunktion prüfen .
Ggf. einstellen.√√√
2*VorderradbremseFunktion prüfen .
Leerweg am Handbremshebel einstellen und Bremsbe-
lag nach Erfordernis erneuern.√√√
3*HinterradbremseFunktion prüfen .
Leerweg am Fußbremshebel einstellen und Bremsbelag
nach Erfordernis erneuern.√√√
4*RäderRundlauf und Speichensitz prüfen und auf Beschädigung
kontrollieren.
Gegebenenfalls Speichen festziehen.√√√
5*ReifenProfiltiefe prüfen und auf Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√
6*RadlagerLager auf gleichmäßigen Lauf prüfen.
Ersetzen, falls nötig.√√
7*SchwingenlagerLagerbaugruppen auf festen Sitz kontrollieren.
Mäßig mit Lithiumseifenfett schmieren.√√
8 AntriebsketteDen Durchhang, die Ausrichtung und den Zustand der
Antriebskette kontrollieren.
Antriebskette sorgfältig einstellen und gründlich mit Ket-
ten- und Seilzugschmiermittel von Yamaha schmieren.Bei jeder Fahrt
9*LenkungslagerLagerbaugruppen auf festen Sitz kontrollieren.
Mäßig mit Lithiumseifenfett schmieren.√√
U1P681G0.book Page 3 Tuesday, April 18, 2006 3:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
10*FahrgestellhalterungenAlle Fahrgestellanschlüsse und -halterungen kontrollie-
ren.
Korrigieren, falls nötig.√√√
11Handbremshebelumlenk-
welleSchmierfett auf Lithium-Seifenbasis (Allzweck-Schmier-
fett) dünn auftragen.√√
12Fußbremshebelumlenk-
welleSchmierfett auf Lithium-Seifenbasis (Allzweck-Schmier-
fett) dünn auftragen.√√
13Seitenständer-Drehzap-
fenFunktion prüfen.
Schmierfett auf Lithium-Seifenbasis (Allzweck-Schmier-
fett) dünn auftragen.√√
14*FunkenfängerReinigen.√
15*TeleskopgabelFunktion prüfen und auf Austritt von Schmierfett kontrol-
lieren.
Ersetzen, falls nötig.√√
16*FederbeinFunktion prüfen und auf Öllecks kontrollieren.
Ersetzen, falls nötig.√
17*Betätigungs-SeilzügeYamaha Ketten- und Seilzugschmiermittel oder Motoröl
10W-30 gründlich auftragen.√√√
18*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√ Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
U1P681G0.book Page 4 Tuesday, April 18, 2006 3:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU19612
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEI
S:
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/CR7HSA
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
U1P681G0.book Page 6 Tuesday, April 18, 2006 3:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
HINWEIS:Der Filterschaumstoff sollte lediglich feucht, nicht triefend nass sein.
6. Das Filtergitter und den Filterschaum-
stoff in das Luftfiltergehäuse einset-
zen.ACHTUNG:
GCA15571


Sicherstellen, dass Filtergitter und
Filterschaumstoff korrekt im Luftfil-
tergehäuse sitzen.


Der Motor sollte niemals ohne das
Filtergitter und den Filterschaum-
stoff betrieben werden, andernfalls
könnte(n) der/die Kolben und/oder
der/die Zylinder übermäßig ver-schleißen.
7. Den Luftfilter-Gehäusedeckel fest-
schrauben.Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch am Boden des Luftfilter-
gehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU40420
Reinigung des Funkenfängers Der Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG
GWA10980


Vor dem Berühren der Auspuffbau-
teile stets die Auspuffanlage abküh-
len lassen.


Beim Reinigen der Abgasanlage nicht den Motor starten.
HINWEIS:Unbedingt einen gut belüfteten Bereich frei
von brennbaren Materialien zur Reinigung des Funkenfängers auswählen.
1. Endrohr durch Entfernen der Schrau-
ben und Herausziehen aus dem
Schalldämpfer ausbauen. Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl
1. Prüfschlauch des Luftfilters
U1P681G0.book Page 10 Tuesday, April 18, 2006 3:21 PM
