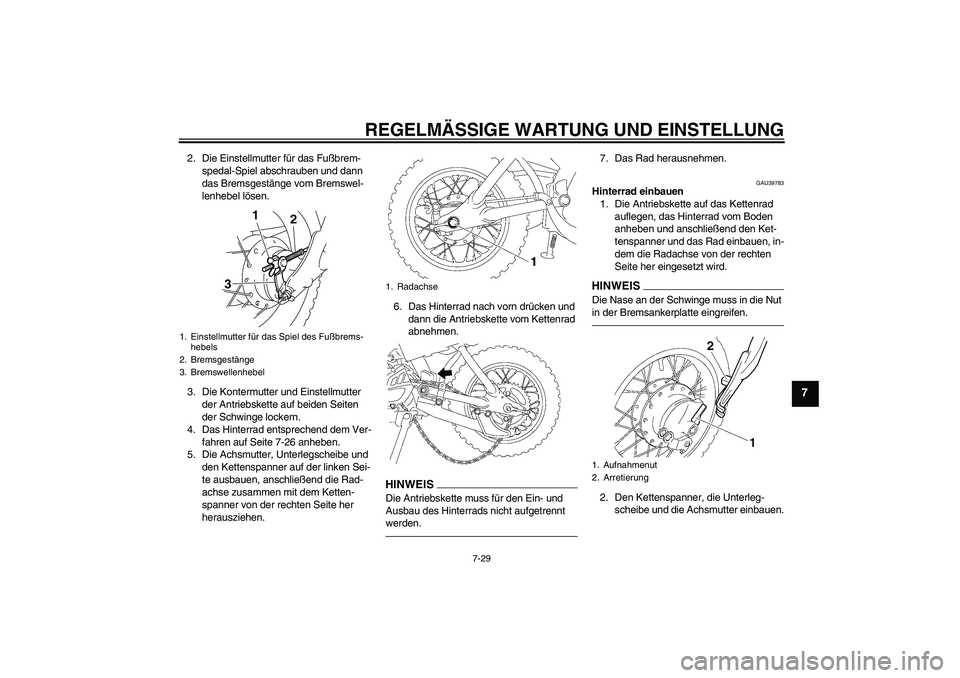

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-29
7
2. Die Einstellmutter für das Fußbrem-
spedal-Spiel abschrauben und dann
das Bremsgestänge vom Bremswel-
lenhebel lösen.
3. Die Kontermutter und Einstellmutter
der Antriebskette auf beiden Seiten
der Schwinge lockern.
4. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 7-26 anheben.
5. Die Achsmutter, Unterlegscheibe und
den Kettenspanner auf der linken Sei-
te ausbauen, anschließend die Rad-
achse zusammen mit dem Ketten-
spanner von der rechten Seite her
herausziehen.6. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEISDie Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden.
7. Das Rad herausnehmen.
GAU39783
Hinterrad einbauen
1. Die Antriebskette auf das Kettenrad
auflegen, das Hinterrad vom Boden
anheben und anschließend den Ket-
tenspanner und das Rad einbauen, in-
dem die Radachse von der rechten
Seite her eingesetzt wird.HINWEI
S
Die Nase an der Schwinge muss in die Nut
in der Bremsankerplatte eingreifen.2. Den Kettenspanner, die Unterleg-
scheibe und die Achsmutter einbauen.
1. Einstellmutter für das Spiel des Fußbrems-
hebels
2. Bremsgestänge
3. Bremswellenhebel
1
2
3
1. Radachse
1. Aufnahmenut
2. Arretierung
U1P684G0.book Page 29 Tuesday, April 28, 2009 10:24 AM

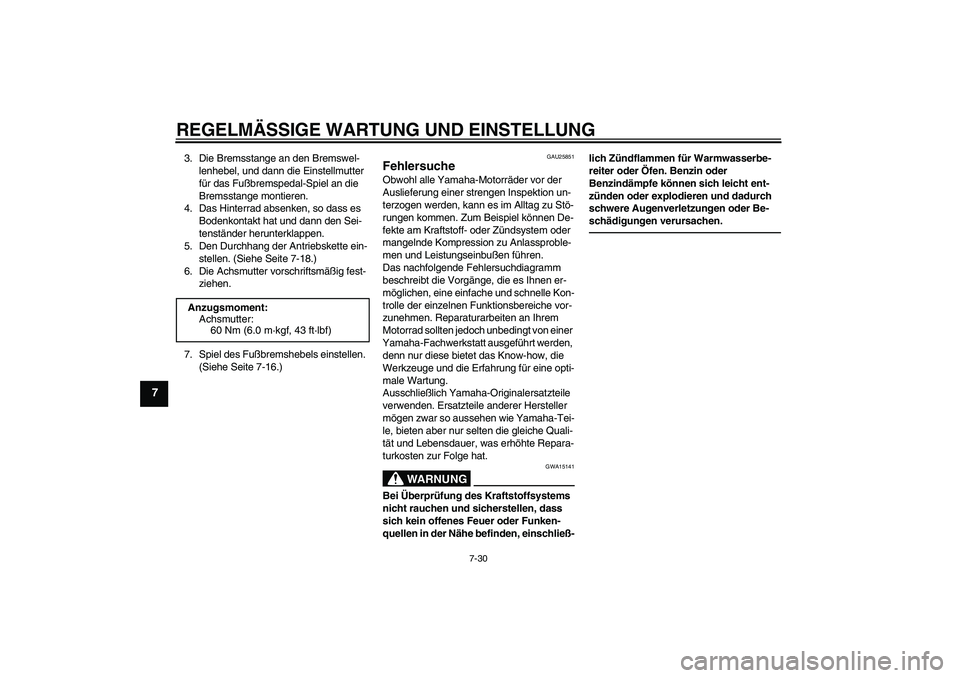

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-30
7
3. Die Bremsstange an den Bremswel-
lenhebel, und dann die Einstellmutter
für das Fußbremspedal-Spiel an die
Bremsstange montieren.
4. Das Hinterrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 7-18.)
6. Die Achsmutter vorschriftsmäßig fest-
ziehen.
7. Spiel des Fußbremshebels einstellen.
(Siehe Seite 7-16.)
GAU25851
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
Anzugsmoment:
Achsmutter:
60 Nm (6.0 m·kgf, 43 ft·lbf)
U1P684G0.book Page 30 Tuesday, April 28, 2009 10:24 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-31
7
GAU25902

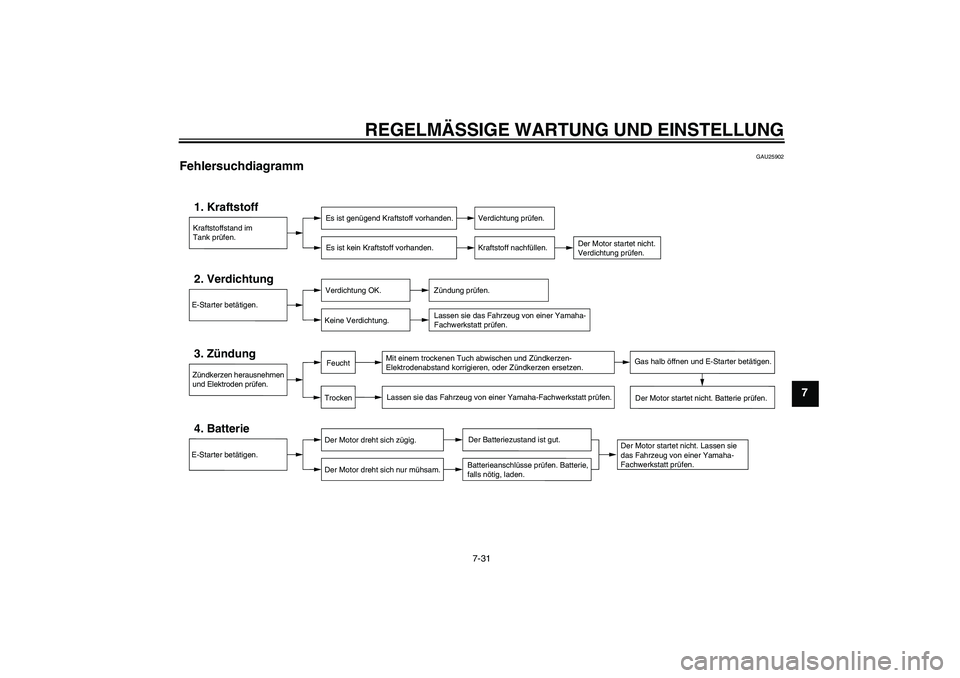

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
U1P684G0.book Page 31 Tuesday, April 28, 2009 10:24 AM

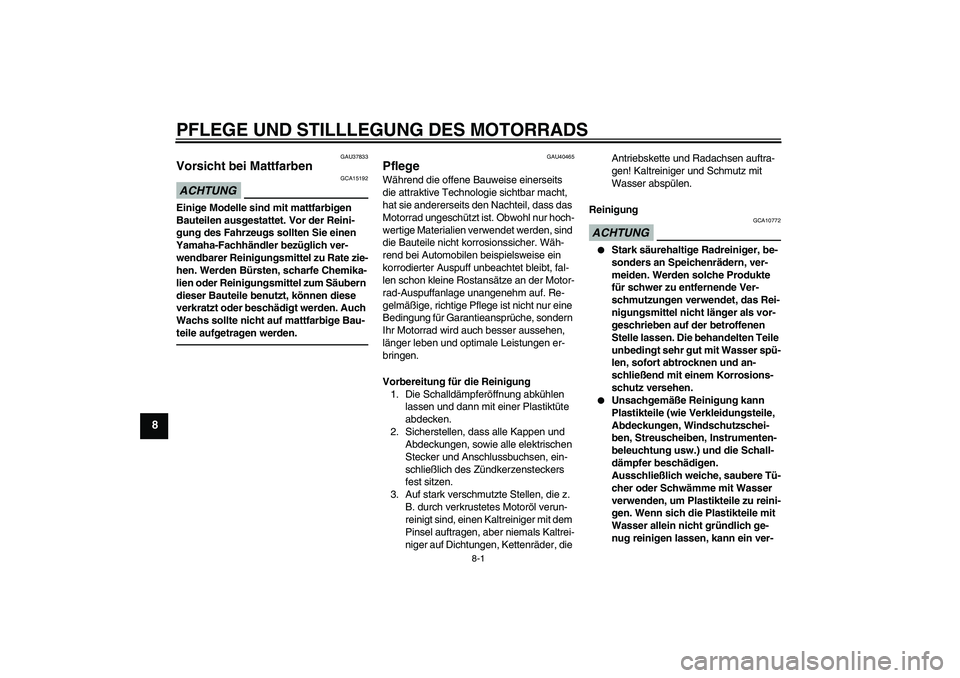

PFLEGE UND STILLLEGUNG DES MOTORRADS
8-1
8
GAU37833
Vorsicht bei Mattfarben ACHTUNG
GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe Chemika-
lien oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden. Auch
Wachs sollte nicht auf mattfarbige Bau-
teile aufgetragen werden.
GAU40465
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG
GCA10772


Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.


Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die Schall-
dämpfer beschädigen.
Ausschließlich weiche, saubere Tü-
cher oder Schwämme mit Wasser
verwenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gründlich ge-
nug reinigen lassen, kann ein ver-
U1P684G0.book Page 1 Tuesday, April 28, 2009 10:24 AM

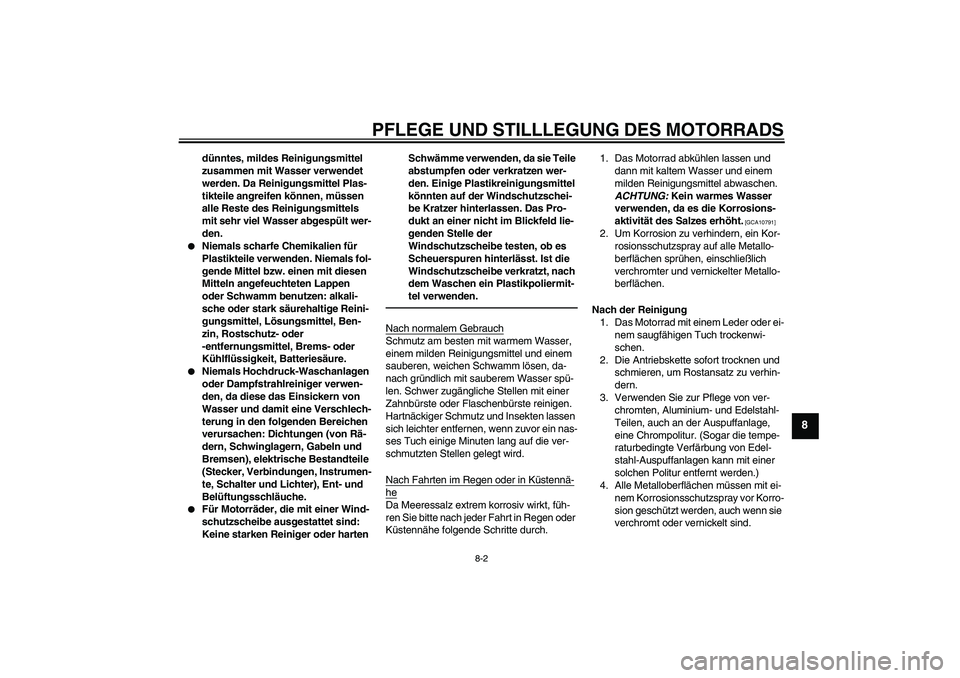

PFLEGE UND STILLLEGUNG DES MOTORRADS
8-2
8
dünntes, mildes Reinigungsmittel
zusammen mit Wasser verwendet
werden. Da Reinigungsmittel Plas-
tikteile angreifen können, müssen
alle Reste des Reinigungsmittels
mit sehr viel Wasser abgespült wer-
den.


Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.


Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.


Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem GebrauchSchmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen oder in Küstennä-heDa Meeressalz extrem korrosiv wirkt, füh-
ren Sie bitte nach jeder Fahrt in Regen oder
Küstennähe folgende Schritte durch.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10791]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen sprühen, einschließlich
verchromter und vernickelter Metallo-
berflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
U1P684G0.book Page 2 Tuesday, April 28, 2009 10:24 AM

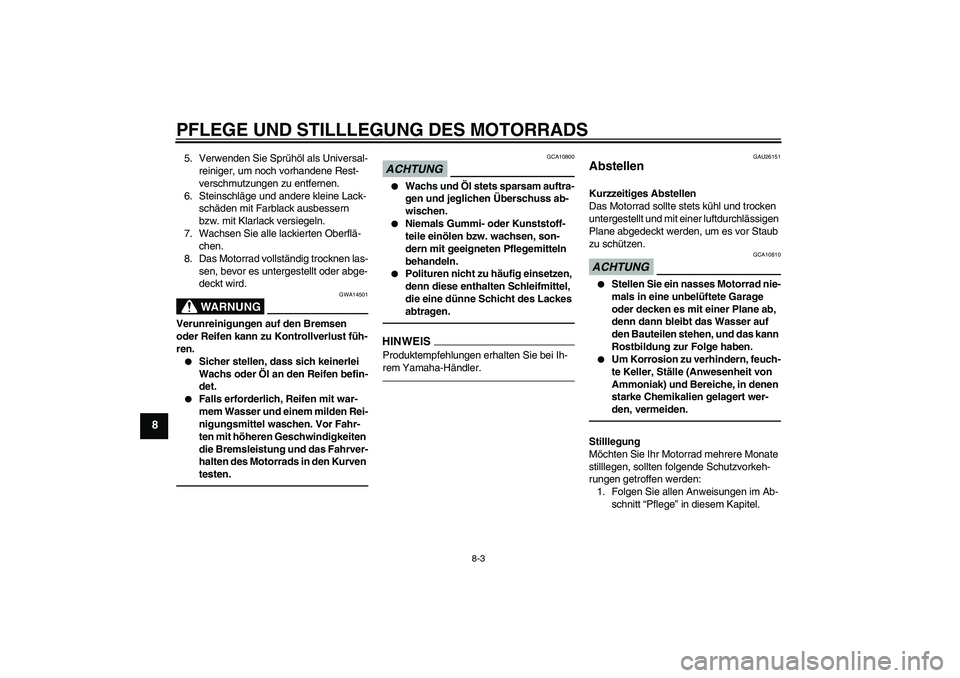

PFLEGE UND STILLLEGUNG DES MOTORRADS
8-3
8
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA14501
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.

Sicher stellen, dass sich keinerlei
Wachs oder Öl an den Reifen befin-
det.


Falls erforderlich, Reifen mit war-
mem Wasser und einem milden Rei-
nigungsmittel waschen. Vor Fahr-
ten mit höheren Geschwindigkeiten
die Bremsleistung und das Fahrver-
halten des Motorrads in den Kurven
testen.
ACHTUNG
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEISProduktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler.
GAU26151
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
U1P684G0.book Page 3 Tuesday, April 28, 2009 10:24 AM

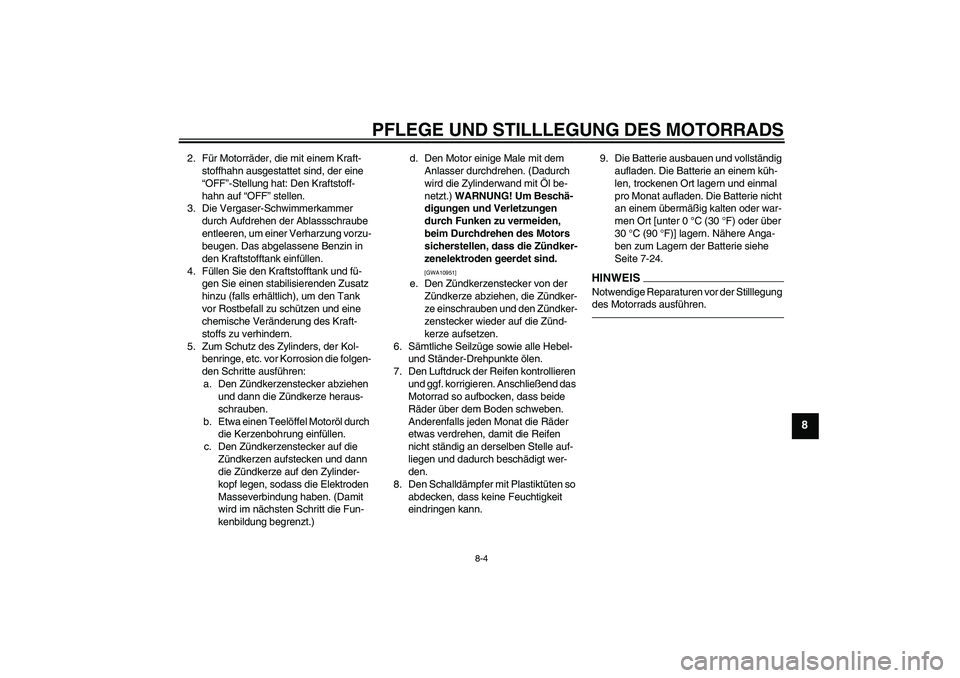

PFLEGE UND STILLLEGUNG DES MOTORRADS
8-4
8
2. Für Motorräder, die mit einem Kraft-
stoffhahn ausgestattet sind, der eine
“OFF”-Stellung hat: Den Kraftstoff-
hahn auf “OFF” stellen.
3. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablassschraube
entleeren, um einer Verharzung vorzu-
beugen. Das abgelassene Benzin in
den Kraftstofftank einfüllen.
4. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
5. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10951]
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die Zünd-
kerze aufsetzen.
6. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
8. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.9. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 7-24.
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U1P684G0.book Page 4 Tuesday, April 28, 2009 10:24 AM

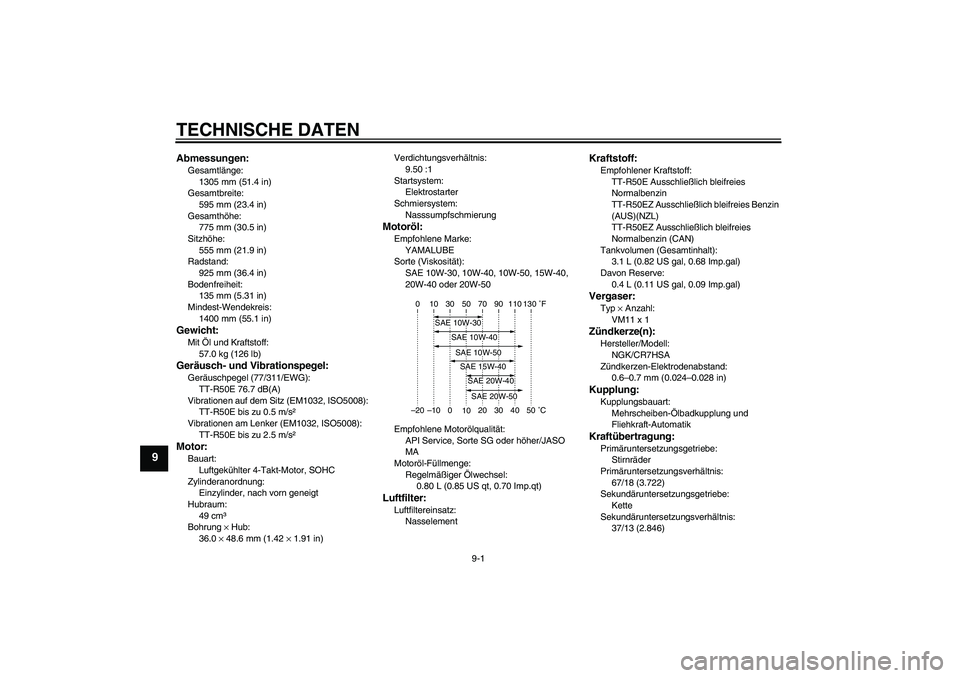

TECHNISCHE DATEN
9-1
9
Abmessungen:Gesamtlänge:
1305 mm (51.4 in)
Gesamtbreite:
595 mm (23.4 in)
Gesamthöhe:
775 mm (30.5 in)
Sitzhöhe:
555 mm (21.9 in)
Radstand:
925 mm (36.4 in)
Bodenfreiheit:
135 mm (5.31 in)
Mindest-Wendekreis:
1400 mm (55.1 in)Gewicht:Mit Öl und Kraftstoff:
57.0 kg (126 lb)Geräusch- und Vibrationspegel:Geräuschpegel (77/311/EWG):
TT-R50E 76.7 dB(A)
Vibrationen auf dem Sitz (EM1032, ISO5008):
TT-R50E bis zu 0.5 m/s²
Vibrationen am Lenker (EM1032, ISO5008):
TT-R50E bis zu 2.5 m/s²Motor:Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
49 cm³
Bohrung × Hub:
36.0 × 48.6 mm (1.42 × 1.91 in)Verdichtungsverhältnis:
9.50 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
0.80 L (0.85 US qt, 0.70 Imp.qt)Luftfilter:Luftfiltereinsatz:
Nasselement
Kraftstoff:Empfohlener Kraftstoff:
TT-R50E Ausschließlich bleifreies
Normalbenzin
TT-R50EZ Ausschließlich bleifreies Benzin
(AUS)(NZL)
TT-R50EZ Ausschließlich bleifreies
Normalbenzin (CAN)
Tankvolumen (Gesamtinhalt):
3.1 L (0.82 US gal, 0.68 Imp.gal)
Davon Reserve:
0.4 L (0.11 US gal, 0.09 Imp.gal)Vergaser:Typ × Anzahl:
VM11 x 1Zündkerze(n):Hersteller/Modell:
NGK/CR7HSA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-Ölbadkupplung und
Fliehkraft-AutomatikKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
67/18 (3.722)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
37/13 (2.846)
–20–10 0
1020 30 40 50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
10 30 50 70 90 110 0 130 ˚F
U1P684G0.book Page 1 Tuesday, April 28, 2009 10:24 AM

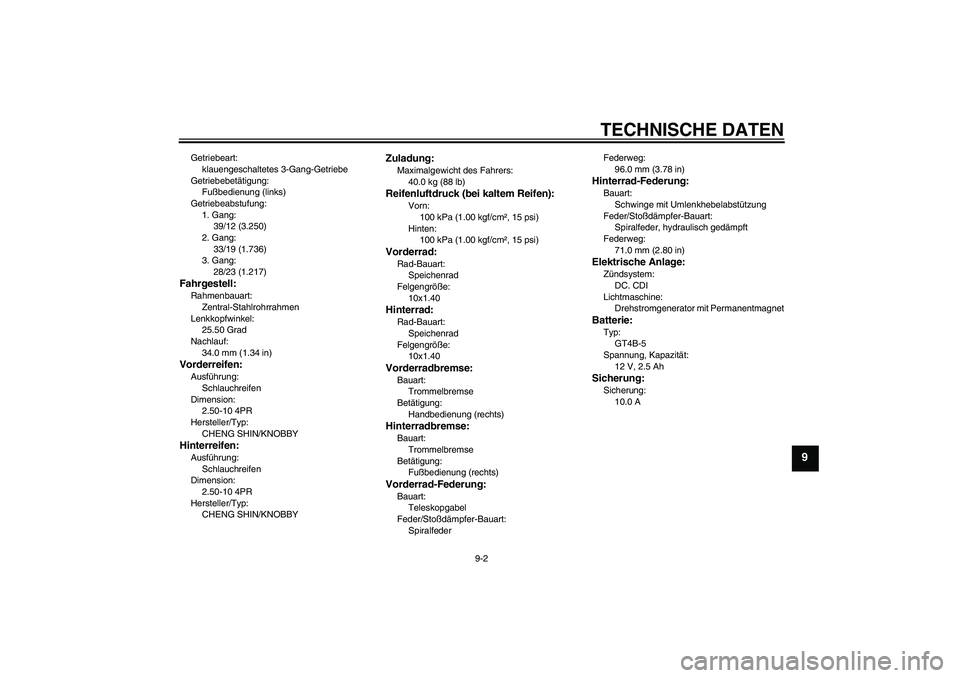

TECHNISCHE DATEN
9-2
9
Getriebeart:
klauengeschaltetes 3-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
39/12 (3.250)
2. Gang:
33/19 (1.736)
3. Gang:
28/23 (1.217)Fahrgestell:Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel:
25.50 Grad
Nachlauf:
34.0 mm (1.34 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-10 4PR
Hersteller/Typ:
CHENG SHIN/KNOBBYHinterreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-10 4PR
Hersteller/Typ:
CHENG SHIN/KNOBBY
Zuladung:Maximalgewicht des Fahrers:
40.0 kg (88 lb)Reifenluftdruck (bei kaltem Reifen):
Vorn:
100 kPa (1.00 kgf/cm², 15 psi)
Hinten:
100 kPa (1.00 kgf/cm², 15 psi)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
10x1.40Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
10x1.40Vorderradbremse:Bauart:
Trommelbremse
Betätigung:
Handbedienung (rechts)Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
SpiralfederFederweg:
96.0 mm (3.78 in)
Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
71.0 mm (2.80 in)Elektrische Anlage:Zündsystem:
DC. CDI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT4B-5
Spannung, Kapazität:
12 V, 2.5 AhSicherung:Sicherung:
10.0 A
U1P684G0.book Page 2 Tuesday, April 28, 2009 10:24 AM

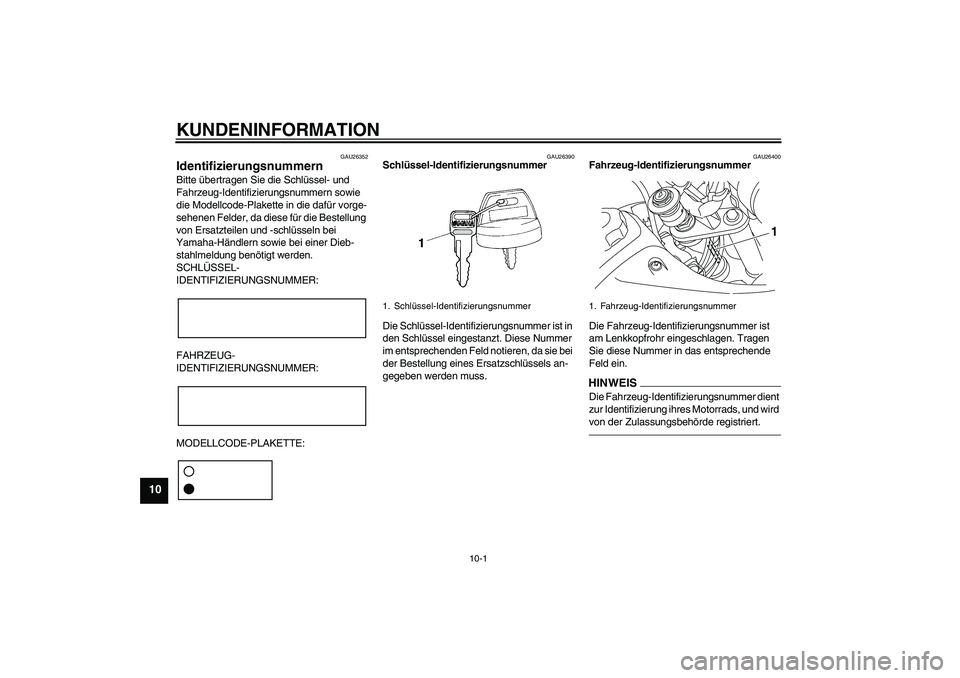

KUNDENINFORMATION
10-1
10
GAU26352
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26390
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist in
den Schlüssel eingestanzt. Diese Nummer
im entsprechenden Feld notieren, da sie bei
der Bestellung eines Ersatzschlüssels an-
gegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
1
U1P684G0.book Page 1 Tuesday, April 28, 2009 10:24 AM
