Page 4 of 84
FAU46223
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis avec le véhi-
cule en cas de vente de ce dernier.
Fabricant
CHONGQING JIANSHE YAMAHA MOTOR CO., LTD.
No.1 Huacheng Road, B Zone, Jiulong Park, Jiulong District, Chongqing, Chine
DÉCLARATION DE CONFORMITÉ CEconformément aux Directive 98/37/CE, 2006/42/CE
déclarons sous notre seule responsabilité, que le produit
(Marque, modèle)
(le cas échéant)
ainsi qu’aux prescriptions des autres Directives de la CEE établies dans ce domaine :
(Titre et/ou numéro et date de promulgation d’autres directives CEE)
(le cas échéant)
(Titre et/ou numéro et date d’établissement de normes et/ou de caractéristiques)
Délégué autorisé
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Pays-Bas
Signature
Directeur de division
Motorcycle Headquarters
Product Development Operations
Date de délivrance
EC Declaration of Conformityconforming to Directive 98/37/EC, 2006/42/EC
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,
TT-R50E (LBPCA01W000360722– )
(Make, model)
to which this declaration applies, conforms to the essential health
and safety requirements of Directive 98/37/EC, 2006/42/EC(If applicable)and to the other relevant Directives of EEC
2004/108/EC
(Title and/or number and date of issue of the other Directives of EEC)(If applicable)To effect correct application of the essential health and safety requirements
stated in the Directives of EEC, the following-standards and/or technical
specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
Manufacturer
CHONGQING JIANSHE YAMAHA MOTOR CO.,LTD.
No.1 Huacheng Road B Zone Jiulong Park Jiulong District Chongqing China
Authorized Representative
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
Signature
Kunihiko Miwa
Division Manager
Motorcycle Headquarters
Product Development Operations
Date of Issue
27 February , 2009
– –
declare in sole responsibility, that the product
TT-R50E (LBPCA01W000360722– )
2004/108/CE
Kunihiko Miwa27 février 2009
– –
faisant l’objet de cette déclaration, est conforme aux prescriptions fondamentales
en matière de santé et de sécurité stipulées dans les Directives 98/37/CE,
2006/42/CE
Pour mettre en pratique dans les règles les prescriptions en matière de sécurité et
de santé stipulées dans les Directives de la CEE, il a été tenu compte des normes
et/ou des caractéristiques techniques suivantes :Nous, la YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japon,
U1P684F0.book Page 1 Tuesday, April 28, 2009 10:23 AM
Page 5 of 84
INTRODUCTION
FAU41805
Félicitations au propriétaire du modèle TT-R50E/TT-R50EZ de Yamaha. Ce modèle représente le fruit de nombreuses années d’expé-
rience dans la production de machines de sport, de tourisme et de course. Le nouveau propriétaire pourra apprécier pleinement la perfec-
tion technique et la fiabilité qui ont fait de Yamaha un leader dans ce domaine.
Ce manuel contient la description du fonctionnement, les instructions pour l’entretien de base et les points de contrôle à effectuer périodi-
quement. Au moindre doute concernant le fonctionnement ou l’entretien de la moto, ne pas hésiter à consulter un concessionnaire
Yamaha.
De par sa conception et sa fabrication, cette moto Yamaha est entièrement conforme aux normes relatives à la pollution atmosphérique
en vigueur à la date de fabrication. Le respect de ces normes s’est fait sans préjudice au rendement ni à la consommation. Afin de pré-
server la conformité à ces normes, il importe que l’utilisateur et le concessionnaire respectent scrupuleusement les tableaux d’entretiens
périodiques et toutes les instructions données dans ce manuel.
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce ma-
nuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifications
apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à con-
sulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA10031
Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto.
AVERTISSEMENT
FWA14351
Cette moto est conçue et fabriquée pour une utilisation tout-terrain uniquement. L’utilisation de cette moto sur la voie publique
est illégale. Cette moto répond aux lois et réglementations régissant le niveau sonore et l’antiparasitage de la plupart des états.
Avant utilisation, il convient de prendre connaissance des lois et réglementations locales en vigueur.MESSAGES DE SÉCURITÉ IMPORTANTS :
Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto. Il est impératif de bien comprendre toutes les instructions.
Respecter les instructions reprises sur les étiquettes d’avertissement et d’attention collées sur la moto.
Ne jamais conduire une moto avant d’avoir maîtrisé les techniques nécessaires.
Le poids du pilote ne peut excéder 40.0 kg (88 lb).
U1P684F0.book Page 1 Tuesday, April 28, 2009 10:23 AM
Page 6 of 84
INTRODUCTIONREMARQUE IMPORTANTE À L’INTENTION DES PARENTS :
Une moto n’est pas un jouet. Avant de laisser un jeune piloter une moto, il faut s’assurer d’avoir compris les instructions et avertissements
donnés dans ce manuel. Il faudra ensuite s’assurer que le jeune s’y conforme. Un enfant ou un jeune n’a pas l’habileté, les capacités phy-
siques et le bon sens d’un adulte. Certains peuvent ne pas être capables de piloter une moto en toute sécurité. Une surveillance perma-
nente par un adulte est donc impérative. Les parents ne devraient permettre une utilisation régulière de cette moto que si le jeune se mon-
tre capable de le piloter en toute sécurité.
Cette moto est équipée d’un limiteur de vitesse réglable. Yamaha recommande de limiter au maximum la puissance du moteur pour tout
pilote débutant en serrant la vis de réglage du limiteur de vitesse à fond. La vis de réglage pourra être desserrée progressivement afin que
la vitesse maximale augmente au fur et à mesure que le pilote se familiarise avec le véhicule. Les parents devront estimer les capacités
de conduite de leur enfant et augmenter judicieusement la puissance de la moto en fonction de celles-ci.
Les motos sont des véhicules monovoies. Leur sécurité dépend de techniques de conduite adéquates et des capacités du con-
ducteur. Tout conducteur doit prendre connaissance des exigences suivantes avant de démarrer.
Le pilote doit :
S’informer correctement auprès d’une source compétente sur tous les aspects de l’utilisation d’une moto.
Observer les avertissements et procéder aux entretiens préconisés dans ce Manuel du propriétaire.
Suivre des cours afin d’apprendre à maîtriser les techniques de conduite sûres et correctes.
Faire réviser le véhicule par un mécanicien compétent aux intervalles indiqués dans ce Manuel du propriétaire ou lorsque l’état de la
mécanique l’exige.
U1P684F0.book Page 2 Tuesday, April 28, 2009 10:23 AM
Page 7 of 84
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10132
Les informations particulièrement importantes sont repérées par les notations suivantes :
Il s’agit du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
de ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un danger qui, s’il n’est pas évité, peut provoquer la mort ou
des blessures graves.
Un ATTENTION indique les précautions particulières à prendre pour éviter d’endommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTIONN.B.
U1P684F0.book Page 1 Tuesday, April 28, 2009 10:23 AM
Page 9 of 84
TABLE DES MATIÈRES
EMPLACEMENT DES ÉTIQUETTES
DE RENSEIGNEMENTS
IMPORTANTS ................................... 1-1
CONSIGNES DE SÉCURITÉ ............ 2-1
DESCRIPTION .................................. 3-1
Vue gauche ..................................... 3-1
Vue droite ........................................ 3-2
Commandes et instruments............. 3-3
COMMANDES ET INSTRUMENTS... 4-1
Contacteur à clé ............................. 4-1
Combinés de contacteurs ...............4-1
Limiteur de vitesse ......................... 4-2
Sélecteur au pied ...........................4-3
Levier de frein .................................4-3
Pédale de frein ............................... 4-3
Bouchon du réservoir de
carburant ..................................... 4-4
Carburant ....................................... 4-4
Durite de mise à l’air de réservoir
de carburant ................................4-6
Robinet de carburant ......................4-6
Commande de starter .....................4-7
Selle ............................................... 4-7
Béquille latérale .............................. 4-8
Coupe-circuit de démarrage ........... 4-8POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION..................................... 5-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 6-1
Mise en marche et échauffement
d’un moteur froid ........................ 6-1
Mise en marche d’un moteur
chaud .......................................... 6-2
Passage des vitesses .................... 6-2
Rodage du moteur ......................... 6-3
Stationnement ................................ 6-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES.................................. 7-1
Entretiens périodiques du système
de contrôle des gaz
d’échappement ........................... 7-2
Entretiens périodiques et
fréquences de graissage ............ 7-4
Contrôle de la bougie ..................... 7-7
Huile moteur .................................. 7-8
Nettoyage de l’élément du filtre à
air ............................................... 7-9
Nettoyage du pare-étincelles ....... 7-11
Réglage du carburateur ............... 7-12
Réglage du régime de ralenti du
moteur ...................................... 7-12Réglage du jeu de câble des
gaz ............................................ 7-13
Jeu des soupapes ........................ 7-14
Pneus ........................................... 7-14
Roues à rayons ............................ 7-15
Réglage du jeu de l’embrayage ... 7-16
Réglage de la garde du levier de
frein ........................................... 7-17
Réglage de la garde de la pédale
de frein ...................................... 7-17
Contrôle du sélecteur ................... 7-18
Contrôle des mâchoires de frein
avant et arrière .......................... 7-18
Tension de la chaîne de
transmission .............................. 7-19
Nettoyage et graissage de la
chaîne de transmission ............. 7-21
Contrôle et lubrification des
câbles ....................................... 7-21
Contrôle et lubrification de la
poignée et du câble des gaz ..... 7-22
Contrôle et lubrification du levier
de frein ...................................... 7-22
Contrôle et lubrification de la
pédale de frein .......................... 7-22
Contrôle et lubrification de la
béquille latérale ......................... 7-23
Lubrification des pivots du bras
oscillant ..................................... 7-23
Contrôle de la fourche .................. 7-23
Contrôle de la direction ................ 7-24
U1P684F0.book Page 1 Tuesday, April 28, 2009 10:23 AM
Page 11 of 84

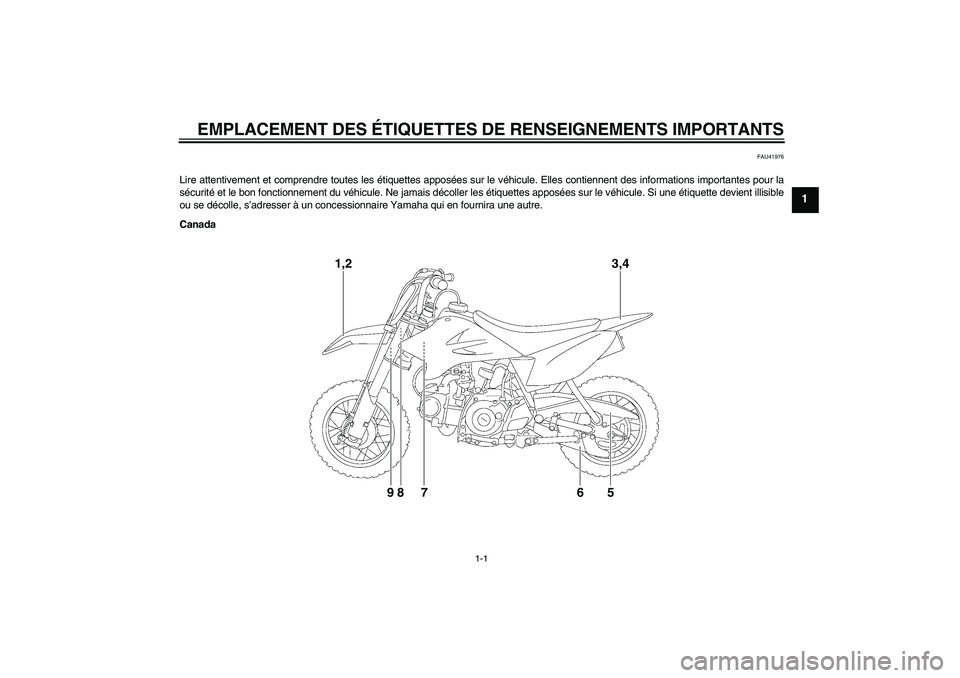

EMPLACEMENT DES ÉTIQUETTES DE RENSEIGNEMENTS IMPORTANTS
1-1
1
FAU41976
Lire attentivement et comprendre toutes les étiquettes apposées sur le véhicule. Elles contiennent des informations importantes pour la
sécurité et le bon fonctionnement du véhicule. Ne jamais décoller les étiquettes apposées sur le véhicule. Si une étiquette devient illisible
ou se décolle, s’adresser à un concessionnaire Yamaha qui en fournira une autre.
Canada
1,2
3,4
98 7 6 5
U1P684F0.book Page 1 Tuesday, April 28, 2009 10:23 AM
Page 21 of 84
2-1
2

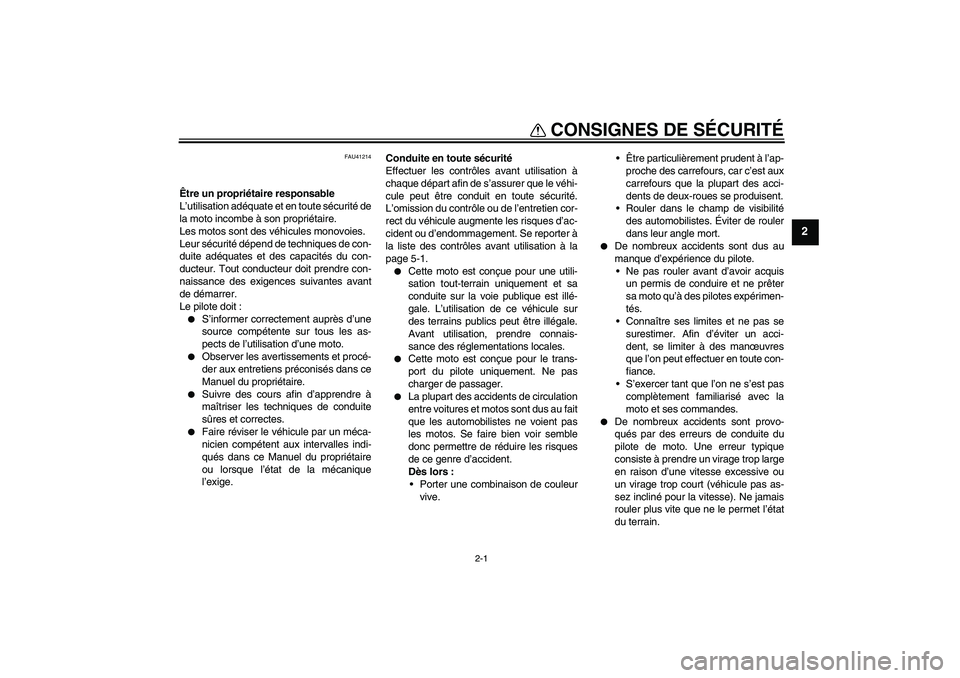

CONSIGNES DE SÉCURITÉ
FAU41214
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité de
la moto incombe à son propriétaire.
Les motos sont des véhicules monovoies.
Leur sécurité dépend de techniques de con-
duite adéquates et des capacités du con-
ducteur. Tout conducteur doit prendre con-
naissance des exigences suivantes avant
de démarrer.
Le pilote doit :
S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation d’une moto.
Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.
Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.
Faire réviser le véhicule par un méca-
nicien compétent aux intervalles indi-
qués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique
l’exige.Conduite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le véhi-
cule peut être conduit en toute sécurité.
L’omission du contrôle ou de l’entretien cor-
rect du véhicule augmente les risques d’ac-
cident ou d’endommagement. Se reporter à
la liste des contrôles avant utilisation à la
page 5-1.
Cette moto est conçue pour une utili-
sation tout-terrain uniquement et sa
conduite sur la voie publique est illé-
gale. L’utilisation de ce véhicule sur
des terrains publics peut être illégale.
Avant utilisation, prendre connais-
sance des réglementations locales.
Cette moto est conçue pour le trans-
port du pilote uniquement. Ne pas
charger de passager.
La plupart des accidents de circulation
entre voitures et motos sont dus au fait
que les automobilistes ne voient pas
les motos. Se faire bien voir semble
donc permettre de réduire les risques
de ce genre d’accident.
Dès lors :
Porter une combinaison de couleur
vive.Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de deux-roues se produisent.
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.
De nombreux accidents sont dus au
manque d’expérience du pilote.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expérimen-
tés.
Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
S’exercer tant que l’on ne s’est pas
complètement familiarisé avec la
moto et ses commandes.
De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse). Ne jamais
rouler plus vite que ne le permet l’état
du terrain.
U1P684F0.book Page 1 Tuesday, April 28, 2009 10:23 AM
Page 22 of 84
CONSIGNES DE SÉCURITÉ
2-2
2
Conduire prudemment dans des en-
droits inconnus. Des obstacles cachés
pourraient être la cause d’un accident.
La posture du pilote est importante
pour le contrôle du véhicule. Le pilote
doit garder les deux mains sur le gui-
don et les deux pieds sur les repose-
pieds afin de conserver le contrôle de
la moto.
Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
S’assurer que la boîte de vitesses est
au point mort avant de mettre le mo-
teur en marche.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de limi-
ter les blessures à la tête.
Toujours porter un casque homolo-
gué.
Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.
Porter des bottes, une veste, un panta-
lon et des gants solides pour se proté-
ger des éraflures en cas de chute.
Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande, aux
repose-pieds ou même aux roues, ce
qui risque d’être la cause d’un acci-
dent.
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds. Le moteur et le
système d’échappement sont brûlants
pendant ou après la conduite, et peu-
vent, dès lors, provoquer des brûlures.
Éviter un empoisonnement au mo-
noxyde de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persister
pendant des heures, voire des jours dansdes endroits peu ou pas ventilés. Si l’on res-
sent tout symptôme d’empoisonnement au
monoxyde de carbone, il convient de quitter
immédiatement l’endroit, de prendre l’air et
de CONSULTER UN MÉDECIN.
Ne pas faire tourner un moteur à l’inté-
rieur. Même si l’on tente de faire éva-
cuer les gaz d’échappement à l’aide
de ventilateurs ou en ouvrant portes et
fenêtres, le monoxyde de carbone
peut atteindre rapidement des concen-
trations dangereuses.
Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.
Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.
Charge
L’ajout d’accessoires peut réduire la stabi-
lité et la maniabilité de la moto si la réparti-
tion du poids est modifiée. Afin d’éviter tout
risque d’accident, faire preuve de beaucoup
de prudence lors du choix de tout acces-
soire. Redoubler de prudence lors de la
U1P684F0.book Page 2 Tuesday, April 28, 2009 10:23 AM
Page 23 of 84
CONSIGNES DE SÉCURITÉ
2-3
2
conduite d’une moto chargée d’accessoi-
res. Voici quelques directives à suivre con-
cernant les accessoires :
La conduite d’un véhicule surchargé
peut être la cause d’un accident.
Le poids du pilote ne peut excéder
40.0 kg (88 lb).
Les accessoires doivent être fixés
aussi bas et près de la moto que pos-
sible. Attacher soigneusement les ba-
gages les plus lourds près du centre
de la moto et répartir le poids égale-
ment de chaque côté afin de ne pas le
déséquilibrer.
Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires sont correc-
tement fixés avant de prendre la route.
Contrôler fréquemment les fixations
des accessoires.
Régler correctement la suspension
en fonction de la charge et contrôler
l’état et la pression de gonflage des
pneus.
Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant.Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les modi-
fications autres que celles recommandées
spécialement par Yamaha, même si ces
pièces sont vendues ou montées par un
concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en placede produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.
Ne jamais monter d’accessoires qui
pourraient nuire au bon fonctionne-
ment de la moto. Examiner soigneuse-
ment les accessoires avant de les
monter pour s’assurer qu’ils ne rédui-
sent en rien la garde au sol, l’angle
d’inclinaison dans les virages, le dé-
battement limite de la suspension, la
course de la direction ou le fonctionne-
ment des commandes.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids. Si
des accessoires sont montés sur le
guidon ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.
U1P684F0.book Page 3 Tuesday, April 28, 2009 10:23 AM
Page 24 of 84
CONSIGNES DE SÉCURITÉ
2-4
2
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.
La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à lapage 7-14 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
U1P684F0.book Page 4 Tuesday, April 28, 2009 10:23 AM
