CARACTÉRISTIQUES
9-2
9
Type de boîte de vitesses:
Prise constante, 3 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
39/12 (3.250)
2e:
33/19 (1.736)
3e:
28/23 (1.217)
Châssis:Type de cadre:
Poutre supérieure tubulaire
Angle de chasse:
25.50 °
Chasse:
34.0 mm (1.34 in)Pneu avant:Type:
Avec chambre
Taille:
2.50-10 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBYPneu arrière:Type:
Avec chambre
Taille:
2.50-10 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBY
Charge:Poids maximum du pilote:
40.0 kg (88 lb)Pression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (1.00 kgf/cm², 15 psi)
Arrière:
100 kPa (1.00 kgf/cm², 15 psi)
Roue avant:Type de roue:
Roue à rayons
Taille de jante:
10x1.40Roue arrière:Type de roue:
Roue à rayons
Taille de jante:
10x1.40Frein avant:Type:
Frein à tambour
Commande:
À la main droiteFrein arrière:Type:
Frein à tambour
Commande:
Au pied droitSuspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdalDébattement de roue:
96.0 mm (3.78 in)
Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
71.0 mm (2.80 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT4B-5
Voltage, capacité:
12 V, 2.5 AhFusible:Fusible:
10.0 A
U1P685F0.book Page 2 Wednesday, April 21, 2010 3:03 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
10-1
10
FAU48611

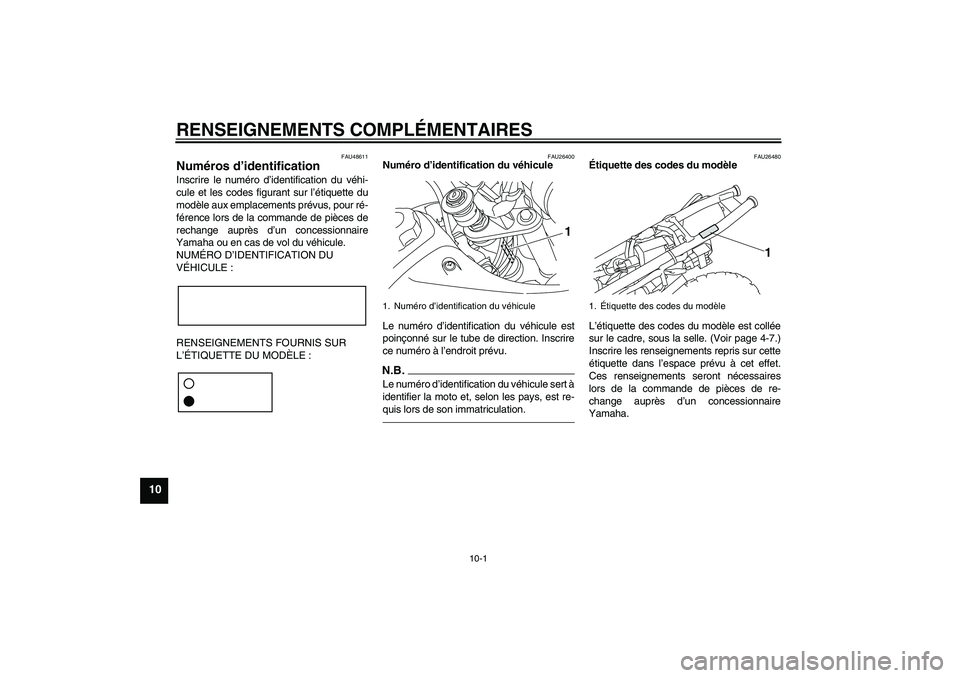

Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 4-7.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1
1.Étiquette des codes du modèle
1
U1P685F0.book Page 1 Wednesday, April 21, 2010 3:03 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
10-2
10
FAU48120

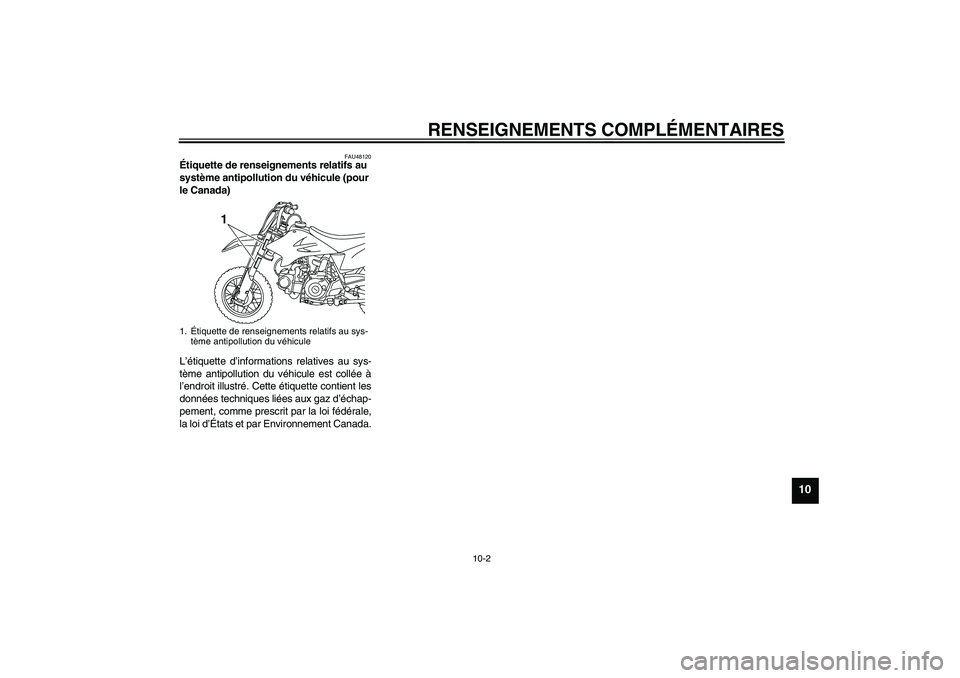

Étiquette de renseignements relatifs au
système antipollution du véhicule (pour
le Canada)
L’étiquette d’informations relatives au sys-
tème antipollution du véhicule est collée à
l’endroit illustré. Cette étiquette contient les
données techniques liées aux gaz d’échap-
pement, comme prescrit par la loi fédérale,
la loi d’États et par Environnement Canada.1.Étiquette de renseignements relatifs au sys-
tème antipollution du véhicule
1
U1P685F0.book Page 2 Wednesday, April 21, 2010 3:03 PM

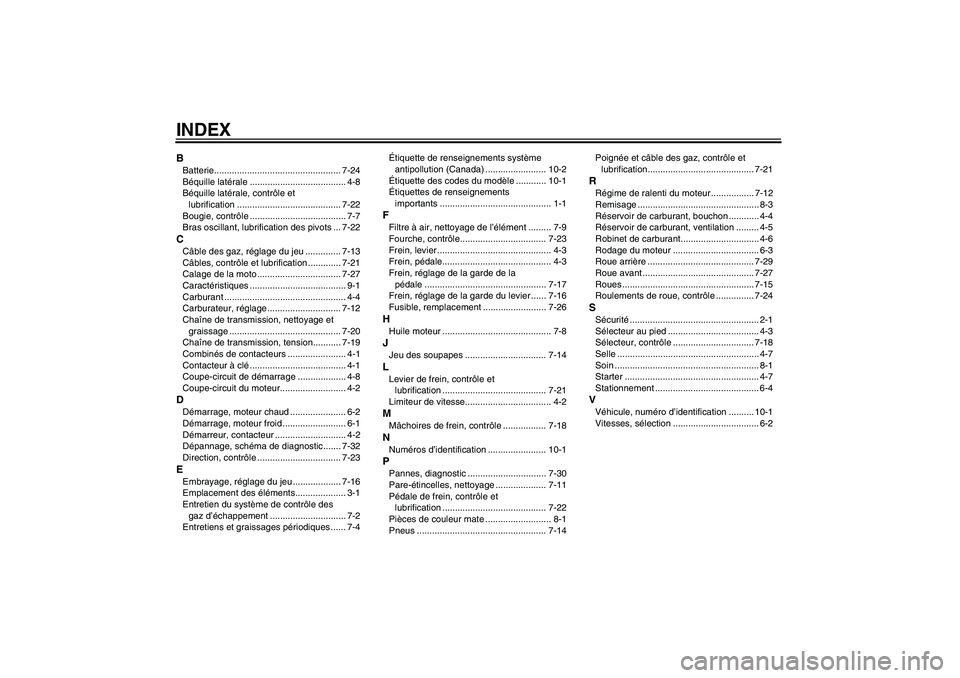

INDEXBBatterie.................................................. 7-24
Béquille latérale ...................................... 4-8
Béquille latérale, contrôle et
lubrification ......................................... 7-22
Bougie, contrôle ...................................... 7-7
Bras oscillant, lubrification des pivots ... 7-22CCâble des gaz, réglage du jeu .............. 7-13
Câbles, contrôle et lubrification ............. 7-21
Calage de la moto ................................. 7-27
Caractéristiques ...................................... 9-1
Carburant ................................................ 4-4
Carburateur, réglage ............................. 7-12
Chaîne de transmission, nettoyage et
graissage ............................................ 7-20
Chaîne de transmission, tension........... 7-19
Combinés de contacteurs ....................... 4-1
Contacteur à clé...................................... 4-1
Coupe-circuit de démarrage ................... 4-8
Coupe-circuit du moteur.......................... 4-2DDémarrage, moteur chaud ...................... 6-2
Démarrage, moteur froid ......................... 6-1
Démarreur, contacteur ............................ 4-2
Dépannage, schéma de diagnostic....... 7-32
Direction, contrôle ................................. 7-23EEmbrayage, réglage du jeu ................... 7-16
Emplacement des éléments.................... 3-1
Entretien du système de contrôle des
gaz d’échappement .............................. 7-2
Entretiens et graissages périodiques ...... 7-4Étiquette de renseignements système
antipollution (Canada) ........................ 10-2
Étiquette des codes du modèle ............ 10-1
Étiquettes de renseignements
importants ............................................ 1-1
FFiltre à air, nettoyage de l’élément ......... 7-9
Fourche, contrôle.................................. 7-23
Frein, levier ............................................. 4-3
Frein, pédale........................................... 4-3
Frein, réglage de la garde de la
pédale ................................................ 7-17
Frein, réglage de la garde du levier ...... 7-16
Fusible, remplacement ......................... 7-26HHuile moteur ........................................... 7-8JJeu des soupapes ................................ 7-14LLevier de frein, contrôle et
lubrification ......................................... 7-21
Limiteur de vitesse.................................. 4-2MMâchoires de frein, contrôle ................. 7-18NNuméros d’identification ....................... 10-1PPannes, diagnostic ............................... 7-30
Pare-étincelles, nettoyage .................... 7-11
Pédale de frein, contrôle et
lubrification ......................................... 7-22
Pièces de couleur mate .......................... 8-1
Pneus ................................................... 7-14Poignée et câble des gaz, contrôle et
lubrification.......................................... 7-21
RRégime de ralenti du moteur ................. 7-12
Remisage ................................................ 8-3
Réservoir de carburant, bouchon ............ 4-4
Réservoir de carburant, ventilation ......... 4-5
Robinet de carburant............................... 4-6
Rodage du moteur .................................. 6-3
Roue arrière .......................................... 7-29
Roue avant ............................................ 7-27
Roues .................................................... 7-15
Roulements de roue, contrôle ............... 7-24SSécurité................................................... 2-1
Sélecteur au pied .................................... 4-3
Sélecteur, contrôle ................................ 7-18
Selle ........................................................ 4-7
Soin ......................................................... 8-1
Starter ..................................................... 4-7
Stationnement ......................................... 6-4VVéhicule, numéro d’identification .......... 10-1
Vitesses, sélection .................................. 6-2
