YAMAHA TTR50 2012 Betriebsanleitungen (in German)

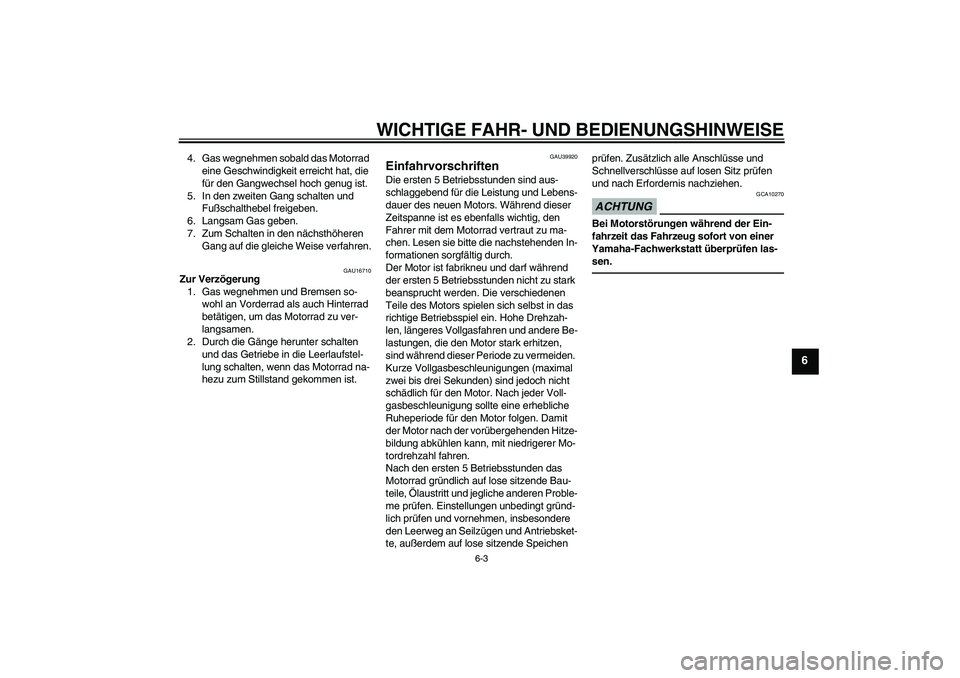

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
6-3
6
4. Gas wegnehmen sobald das Motorrad
eine Geschwindigkeit erreicht hat, die
für den Gangwechsel hoch genug ist.
5. In den zweiten Gang schalten und
Fußschalthebel freigeben.
6. Langsam Gas geben.
7. Zum Schalten in den nächsthöheren
Gang auf die gleiche Weise verfahren.
GAU16710
Zur Verzögerung
1. Gas wegnehmen und Bremsen so-
wohl an Vorderrad als auch Hinterrad
betätigen, um das Motorrad zu ver-
langsamen.
2. Durch die Gänge herunter schalten
und das Getriebe in die Leerlaufstel-
lung schalten, wenn das Motorrad na-
hezu zum Stillstand gekommen ist.
GAU39920
Einfahrvorschriften Die ersten 5 Betriebsstunden sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Während dieser
Zeitspanne ist es ebenfalls wichtig, den
Fahrer mit dem Motorrad vertraut zu ma-
chen. Lesen sie bitte die nachstehenden In-
formationen sorgfältig durch.
Der Motor ist fabrikneu und darf während
der ersten 5 Betriebsstunden nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
Kurze Vollgasbeschleunigungen (maximal
zwei bis drei Sekunden) sind jedoch nicht
schädlich für den Motor. Nach jeder Voll-
gasbeschleunigung sollte eine erhebliche
Ruheperiode für den Motor folgen. Damit
der Motor nach der vorübergehenden Hitze-
bildung abkühlen kann, mit niedrigerer Mo-
tordrehzahl fahren.
Nach den ersten 5 Betriebsstunden das
Motorrad gründlich auf lose sitzende Bau-
teile, Ölaustritt und jegliche anderen Proble-
me prüfen. Einstellungen unbedingt gründ-
lich prüfen und vornehmen, insbesondere
den Leerweg an Seilzügen und Antriebsket-
te, außerdem auf lose sitzende Speichen prüfen. Zusätzlich alle Anschlüsse und
Schnellverschlüsse auf losen Sitz prüfen
und nach Erfordernis nachziehen.
ACHTUNG
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
U1P686G0.book Page 3 Thursday, April 14, 2011 1:30 PM

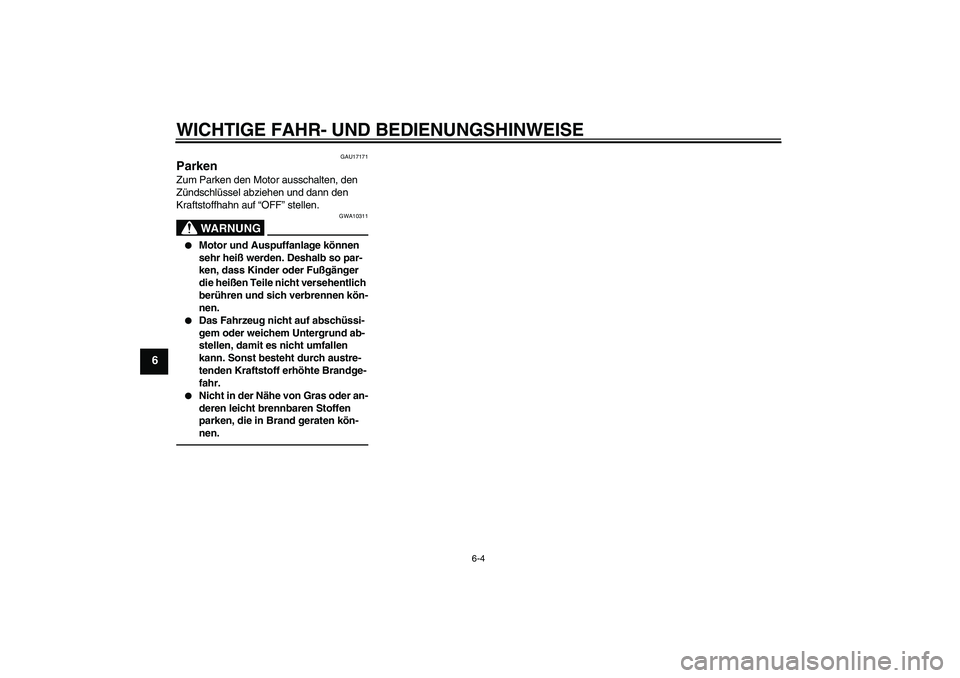

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
6-4
6
GAU17171
Parken Zum Parken den Motor ausschalten, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
WARNUNG
GWA10311


Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.


Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.


Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
U1P686G0.book Page 4 Thursday, April 14, 2011 1:30 PM

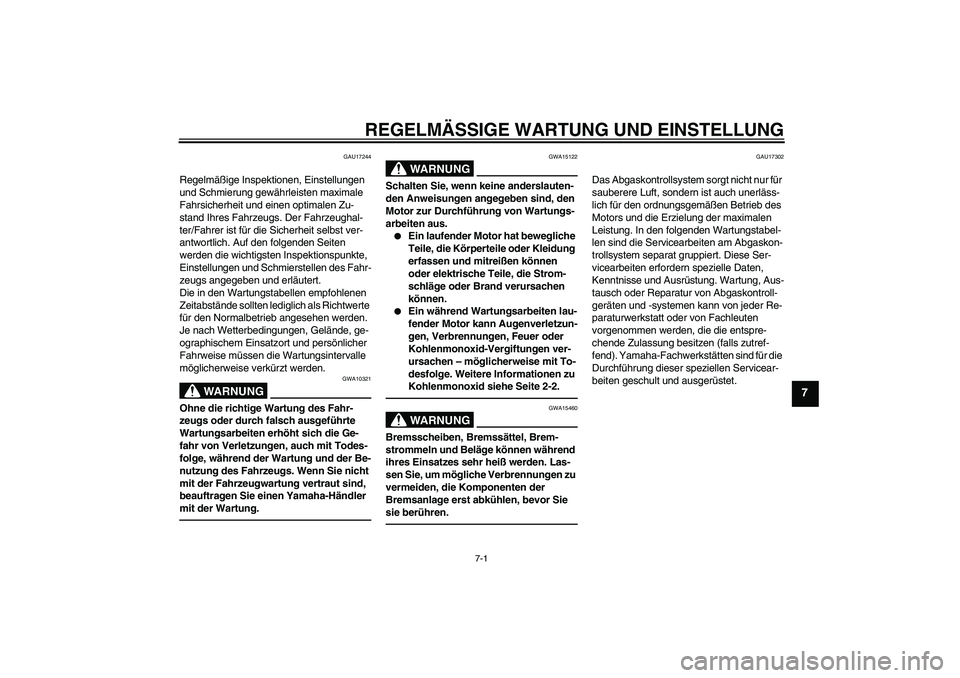

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-1
7
GAU17244
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände, ge-
ographischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler
mit der Wartung.
WARNUNG
GWA15122
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.

Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.


Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 2-2.WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17302
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese Ser-
vicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
U1P686G0.book Page 1 Thursday, April 14, 2011 1:30 PM

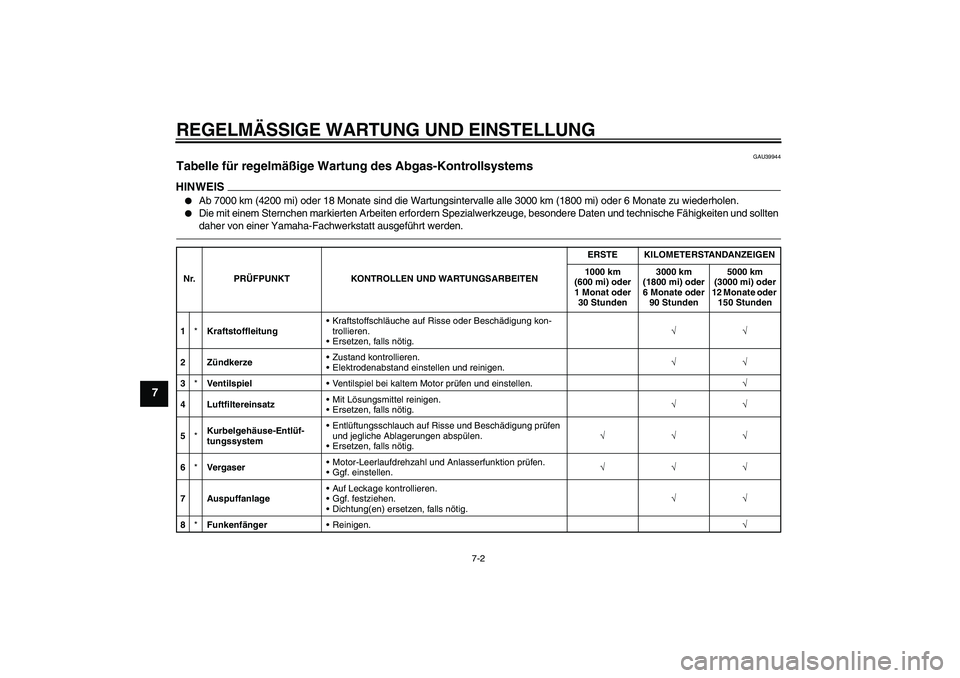

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-2
7
GAU39944
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems HINWEIS

Ab 7000 km (4200 mi) oder 18 Monate sind die Wartungsintervalle alle 3000 km (1800 mi) oder 6 Monate zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kon-
trollieren.
Ersetzen, falls nötig.√√
2ZündkerzeZustand kontrollieren.
Elektrodenabstand einstellen und reinigen.√√
3*VentilspielVentilspiel bei kaltem Motor prüfen und einstellen.√
4 LuftfiltereinsatzMit Lösungsmittel reinigen.
Ersetzen, falls nötig.√√
5*Kurbelgehäuse-Entlüf-
tungssystemEntlüftungsschlauch auf Risse und Beschädigung prüfen
und jegliche Ablagerungen abspülen.
Ersetzen, falls nötig.√√√
6*VergaserMotor-Leerlaufdrehzahl und Anlasserfunktion prüfen .
Ggf. einstellen.√√√
7 AuspuffanlageAuf Leckage kontrollieren.
Ggf. festziehen.
Dichtung(en) ersetzen, falls nötig.√√
8*FunkenfängerReinigen.√
U1P686G0.book Page 2 Thursday, April 14, 2011 1:30 PM

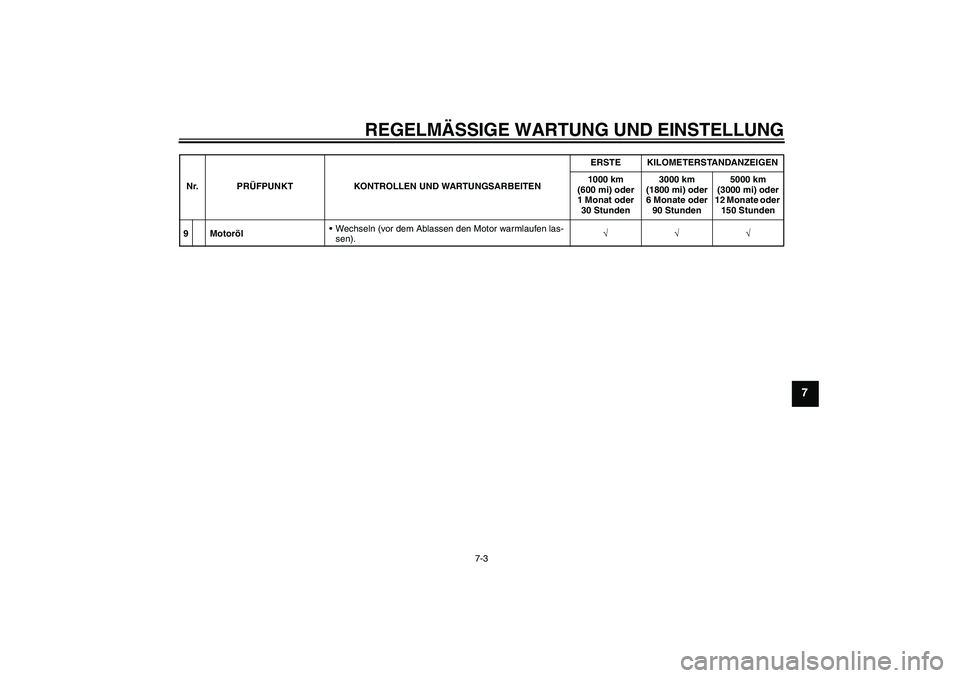

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-3
7
9 MotorölWechseln (vor dem Ablassen den Motor warmlaufen las-
sen).√√√ Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
U1P686G0.book Page 3 Thursday, April 14, 2011 1:30 PM

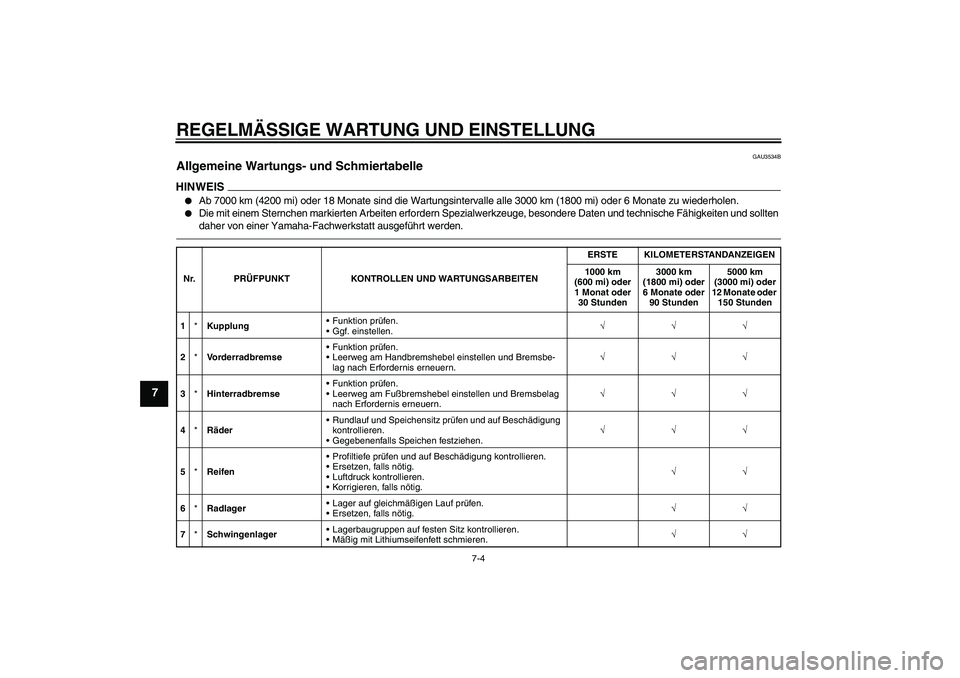

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-4
7
GAU3534B
Allgemeine Wartungs- und Schmiertabelle HINWEIS

Ab 7000 km (4200 mi) oder 18 Monate sind die Wartungsintervalle alle 3000 km (1800 mi) oder 6 Monate zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
1*KupplungFunktion prüfen .
Ggf. einstellen.√√√
2*VorderradbremseFunktion prüfen .
Leerweg am Handbremshebel einstellen und Bremsbe-
lag nach Erfordernis erneuern.√√√
3*HinterradbremseFunktion prüfen .
Leerweg am Fußbremshebel einstellen und Bremsbelag
nach Erfordernis erneuern.√√√
4*RäderRundlauf und Speichensitz prüfen und auf Beschädigung
kontrollieren.
Gegebenenfalls Speichen festziehen.√√√
5*ReifenProfiltiefe prüfen und auf Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√
6*RadlagerLager auf gleichmäßigen Lauf prüfen.
Ersetzen, falls nötig.√√
7*SchwingenlagerLagerbaugruppen auf festen Sitz kontrollieren.
Mäßig mit Lithiumseifenfett schmieren.√√
U1P686G0.book Page 4 Thursday, April 14, 2011 1:30 PM

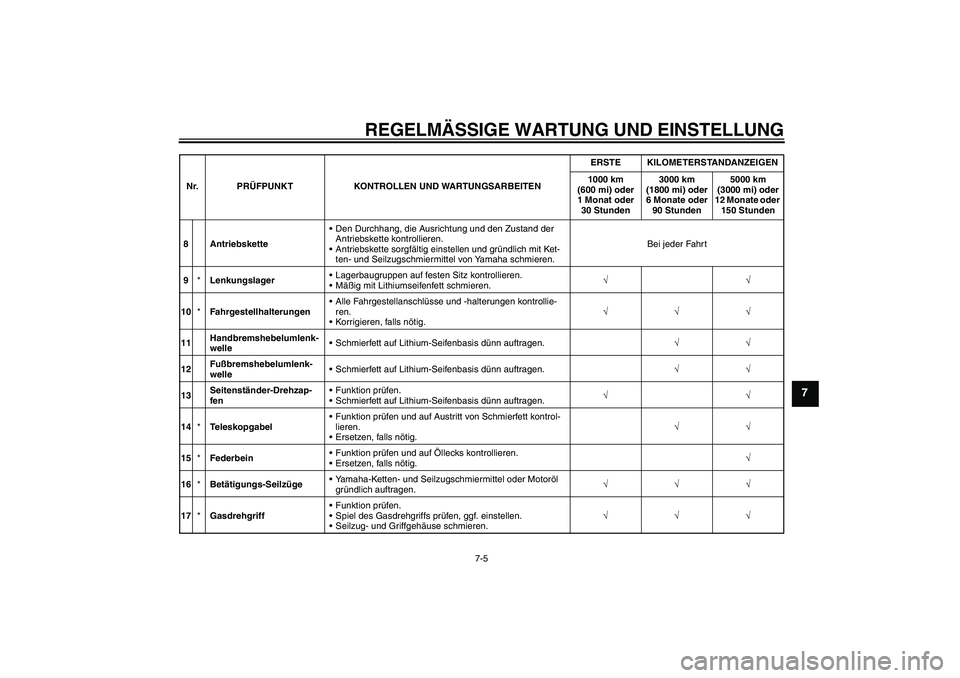

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-5
7
8 AntriebsketteDen Durchhang, die Ausrichtung und den Zustand der
Antriebskette kontrollieren.
Antriebskette sorgfältig einstellen und gründlich mit Ket-
ten- und Seilzugschmiermittel von Yamaha schmieren.Bei jeder Fahrt
9*LenkungslagerLagerbaugruppen auf festen Sitz kontrollieren.
Mäßig mit Lithiumseifenfett schmieren.√√
10*FahrgestellhalterungenAlle Fahrgestellanschlüsse und -halterungen kontrollie-
ren.
Korrigieren, falls nötig.√√√
11Handbremshebelumlenk-
welleSchmierfett auf Lithium-Seifenbasis dünn auftragen.√√
12Fußbremshebelumlenk-
welleSchmierfett auf Lithium-Seifenbasis dünn auftragen.√√
13Seitenständer-Drehzap-
fenFunktion prüfen.
Schmierfett auf Lithium-Seifenbasis dünn auftragen.√√
14*TeleskopgabelFunktion prüfen und auf Austritt von Schmierfett kontrol-
lieren.
Ersetzen, falls nötig.√√
15*FederbeinFunktion prüfen und auf Öllecks kontrollieren.
Ersetzen, falls nötig.√
16*Betätigungs-SeilzügeYamaha-Ketten- und Seilzugschmiermittel oder Motoröl
gründlich auftragen.√√√
17*GasdrehgriffFunktion prüfen.
Spiel des Gasdrehgriffs prüfen, ggf. einstellen.
Seilzug- und Griffgehäuse schmieren.√√√ Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
U1P686G0.book Page 5 Thursday, April 14, 2011 1:30 PM

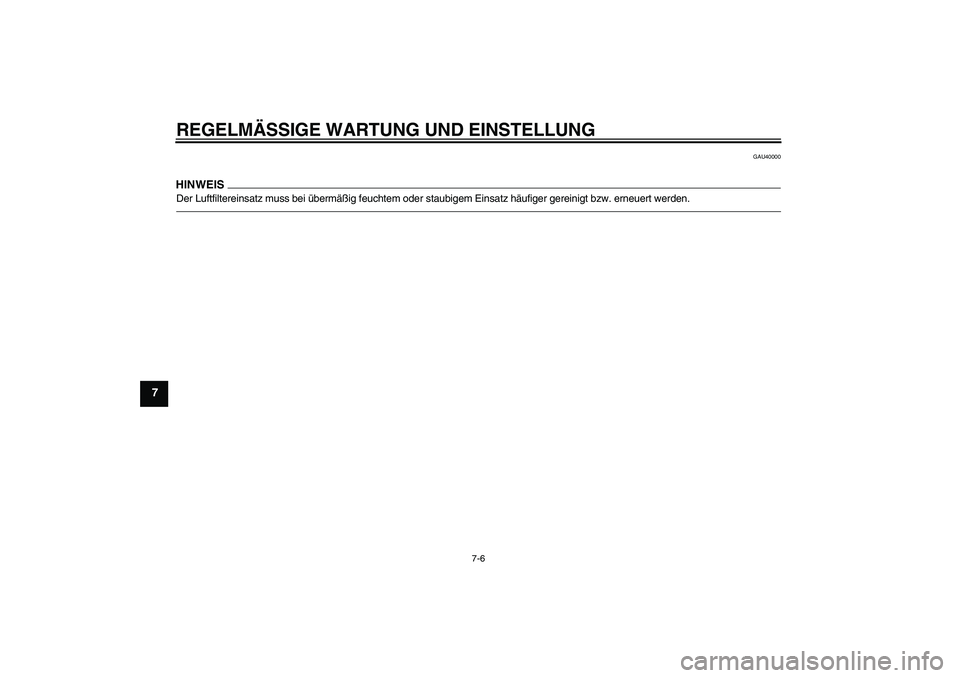

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-6
7
GAU40000
HINWEISDer Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.U1P686G0.book Page 6 Thursday, April 14, 2011 1:30 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-7
7

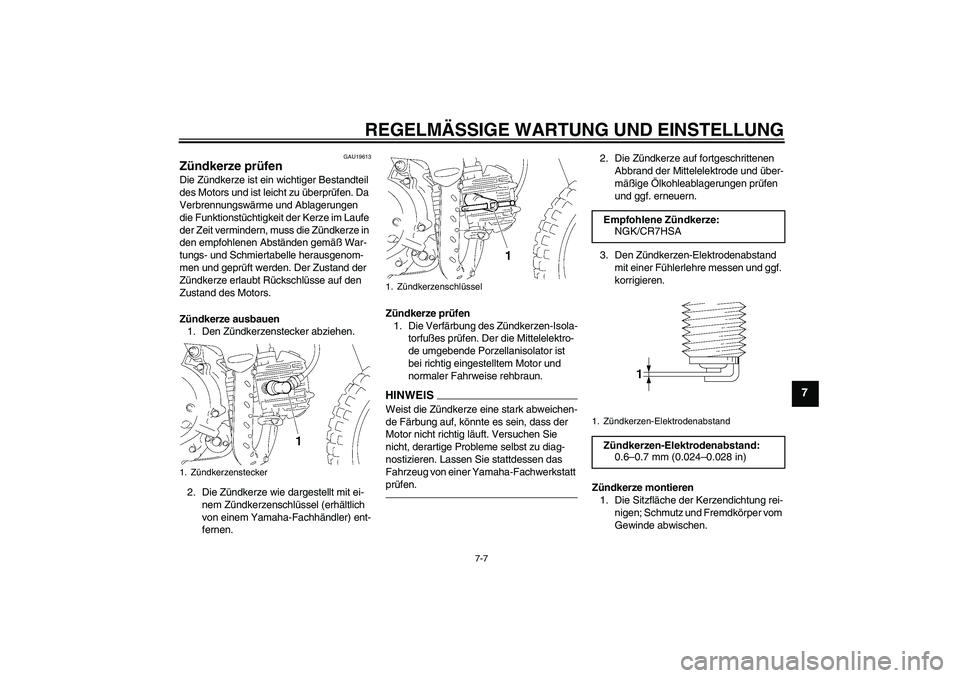

GAU19613
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEI
S
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/CR7HSA
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
U1P686G0.book Page 7 Thursday, April 14, 2011 1:30 PM

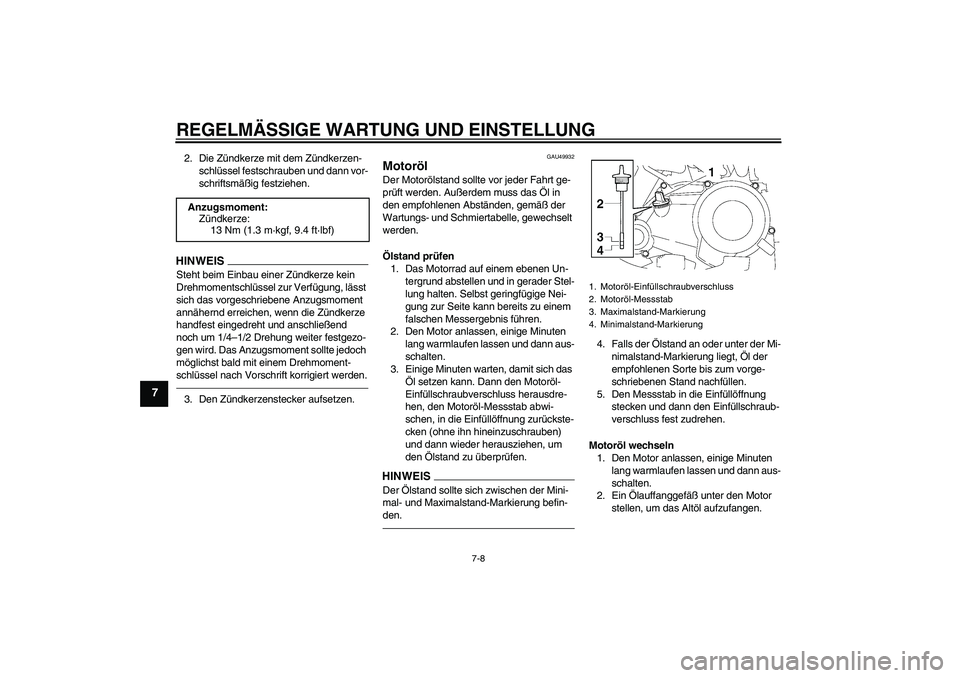

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-8
7
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
GAU49932
Motoröl Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Motoröl-
Einfüllschraubverschluss herausdre-
hen, den Motoröl-Messstab abwi-
schen, in die Einfüllöffnung zurückste-
cken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Motoröl wechseln
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen. Anzugsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)1. Motoröl-Einfüllschraubverschluss
2. Motoröl-Messstab
3. Maximalstand-Markierung
4. Minimalstand-Markierung
U1P686G0.book Page 8 Thursday, April 14, 2011 1:30 PM
