YAMAHA TTR50 2014 Betriebsanleitungen (in German)

TECHNISCHE DATEN
9-2
9
2. Gang:
1.736 (33/19)
3. Gang: 1.217 (28/23)
Fahr gestell:Rahmenbauart:
Rückgratrahmen
Lenkkopfwinkel: 25.50 Grad
Nachlauf:
34 mm (1.3 in)Vor derreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-10 4PR
Hersteller/Typ: CHENG SHIN/C183A
Geschwindigkeitsindex: 100 km/h (62 mph)Hinterreifen:Ausführung:Schlauchreifen
Dimension: 2.50-10 4PR
Hersteller/Typ:
CHENG SHIN/C183A
Geschwindigkeitsindex: 100 km/h (62 mph)Zula dun g:Maximalgewicht des Fahrers:
40.0 kg (88 lb)
Reifenluft druck ( bei kaltem Reifen):
Vorn:
100 kPa (1.00 kgf/cm², 15 psi)
Hinten:
100 kPa (1.00 kgf/cm², 15 psi)
Vor derra d:Rad-Bauart:
Speichenrad
Felgengröße:
10x1.40Hinterra d:Rad-Bauart:
Speichenrad
Felgengröße:
10x1.40Vor derra dbremse:Bauart:
Trommelbremse
Betätigung:
Handbedienung (rechts)Hinterra dbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder
Federweg: 96.0 mm (3.78 in)
Hinterra d-Fe derun g:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg: 71.0 mm (2.80 in)Elektrische Anlag e:Zündsystem:
DC CDI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:GT4B-5
Spannung, Kapazität:
12 V, 2.5 AhSicherun g:Sicherung:
10.0 A
U2CJ81G0.book Page 2 Wednesday, July 10, 2013 3:56 PM

TECHNISCHE DATEN
9-3
9
GAU51132
Nur für Europa
Die angegebenen Werte sind Emissionspe-
gel und entsprechen nicht unbedingt den
sicheren Betriebswerten. Zwischen Emissi-
ons- und Expositionspegel besteht zwar
ein Zusammenhang, dieser ist aber nicht
zuverlässig genug für die Entscheidung, ob
weitere Vorsichtsmaßnahmen notwendig
sind oder nicht. Faktoren, die den tatsäch-
lichen Expositionspegel der Beschäftigten
beeinflussen, sind u. a. die besonderen Ei-
genschaften der Arbeitsstätte, das Vorhan-
densein weiterer Lärmquellen usw., d. h.
die Anzahl der Maschinen und anderer in
der Nähe stattfindender Prozesse, sowie
die Zeitdauer, die ein Bediener dem Lärm
ausgesetzt ist. Der zulässige Expositions-
pegel kann je nach Land unterschiedlich
sein. Mit diesen Informationen kann der Be-
nutzer der Maschine die Gefahren und Risi-
ken jedoch besser beurteilen.U2CJ81G0.book Page 3 Wednesday, July 10, 2013 3:56 PM

KUNDENINFORMATION
10-1
10
GAU40793

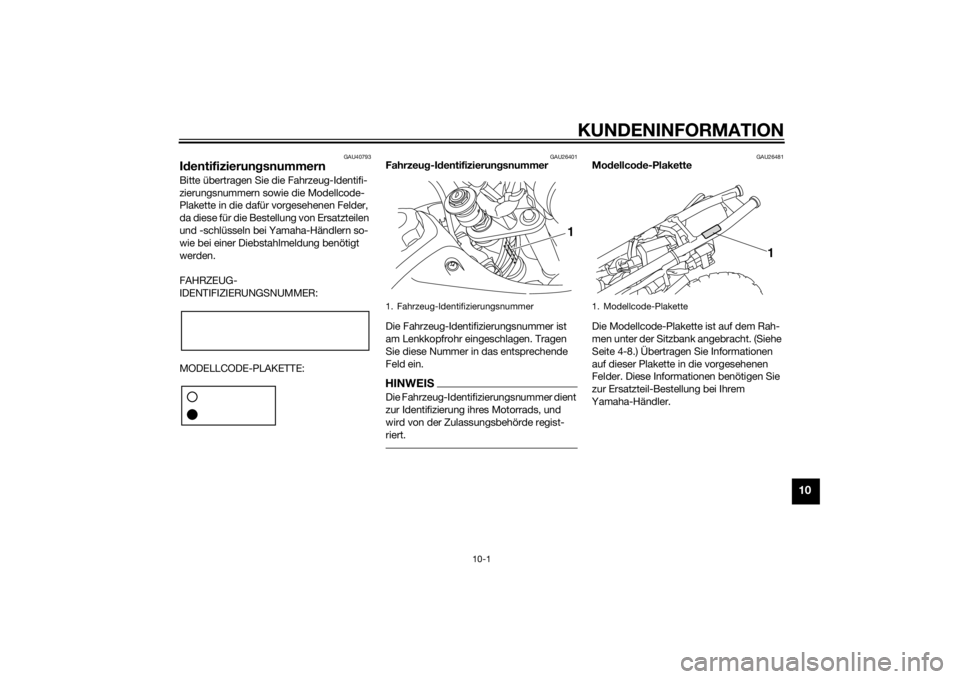

Id entifizierun gsnummernBitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26481
Mo dellco de-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 4-8.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U2CJ81G0.book Page 1 Wednesday, July 10, 2013 3:56 PM

KUNDENINFORMATION
10-2
10
GAU48121
Abgaskontroll-Informationsplakette des
Fahrzeu gs (für Kana da)
Die Abgaskontroll-Informationsplakette
des Fahrzeugs ist an der Stelle in der Abbil-
dung angebracht. Auf der Plakette stehen
Angaben zu Auspuffabgasen wie es das
Bundesgesetz, das Landesgesetz und En-
vironment Canada vorschreiben.1. Abgaskontroll-Informationsplakette des Fahrzeugs
1
U2CJ81G0.book Page 2 Wednesday, July 10, 2013 3:56 PM

INDEX
AAbgaskontroll-Informationsplakette des Fahrzeugs (für Kanada) ............... 10-2
Abstellen ................................................. 8-3
Anlasssperrschalter-System................... 4-9
Antriebsketten-Durchhang ................... 7-19
Antriebskette, säubern und
schmieren........................................... 7-20
Aufkleber, Lage ...................................... 1-1BBatterie ................................................. 7-24
Bowdenzüge, prüfen und schmieren ... 7-21CChokehebel ............................................ 4-8DDrehzahlbegrenzer ................................. 4-2EEinfahrvorschriften.................................. 6-3FFahrzeug-Identifizierungsnummer ........ 10-1
Fehlersuchdiagramm ............................ 7-32
Fehlersuche .......................................... 7-31
Funkenfänger, Reinigung ..................... 7-11
Fußbremshebel....................................... 4-3
Fußbremshebel, prüfen und schmieren........................................... 7-22
Fußschalthebel ....................................... 4-3
Fußschalthebel, prüfen ......................... 7-18GGasdrehgriff und Gaszug, kontrollieren und schmieren.................................... 7-21HHandbremshebel .................................... 4-3 Handbremshebel, kontrollieren und
schmieren .......................................... 7-21
Hinterrad .............................................. 7-29
IIdentifizierungsnummern ...................... 10-1KKraftstoff ................................................ 4-4
Kraftstoffhahn ........................................ 4-7
Kraftstofftank-Belüftungsschlauch ........ 4-6
Kupplungsspiel, einstellen ................... 7-16LLage der Teile......................................... 3-1
Leerlaufdrehzahl................................... 7-12
Lenkerarmaturen .................................... 4-1
Lenkung, prüfen ................................... 7-23
Luftfiltereinsatz, reinigen ........................ 7-9MModellcode-Plakette ............................ 10-1
Motor, Anlassen eines warm gelaufenen ........................................... 6-2
Motoröl ................................................... 7-8
Motorrad aufbocken ............................ 7-26
Motorstoppschalter................................ 4-2PParken .................................................... 6-4
Pflege ..................................................... 8-1RRäder.................................................... 7-15
Radlager, prüfen .................................. 7-24
Reifen ................................................... 7-14SSchalten ................................................. 6-2
Schwingen-Drehpunkte, schmieren..... 7-22
Seitenständer ......................................... 4-9 Seitenständer, prüfen und
schmieren ........................................... 7-22
Sicherheitsinformationen ........................ 2-1
Sicherung, wechseln ............................ 7-25
Sitzbank .................................................. 4-8
Spiel der Handbremshebel, einstellen ............................................ 7-16
Spiel des Fußbremshebels,
einstellen ............................................ 7-17
Spiel des Gasdrehgriffs, prüfen ............ 7-13
Starten und Warmfahren eines kalten
Motors .................................................. 6-1
Starterschalter ........................................ 4-2
TTankverschluss ....................................... 4-4
Technische Daten ................................... 9-1
Teleskopgabel, prüfen .......................... 7-23
Trommelbremsbeläge, prüfen .............. 7-18VVentilspiel.............................................. 7-13
Vergaser, einstellen .............................. 7-12
Vorderrad .............................................. 7-27
Vorsicht bei Mattfarben .......................... 8-1WWartung, Abgas-Kontrollsystem............. 7-2
Wartung und Schmierung, regelmäßig ... 7-4ZZündkerze, prüfen................................... 7-7
Zündschloss ........................................... 4-1
U2CJ81G0.book Page 1 Wednesday, July 10, 2013 3:56 PM

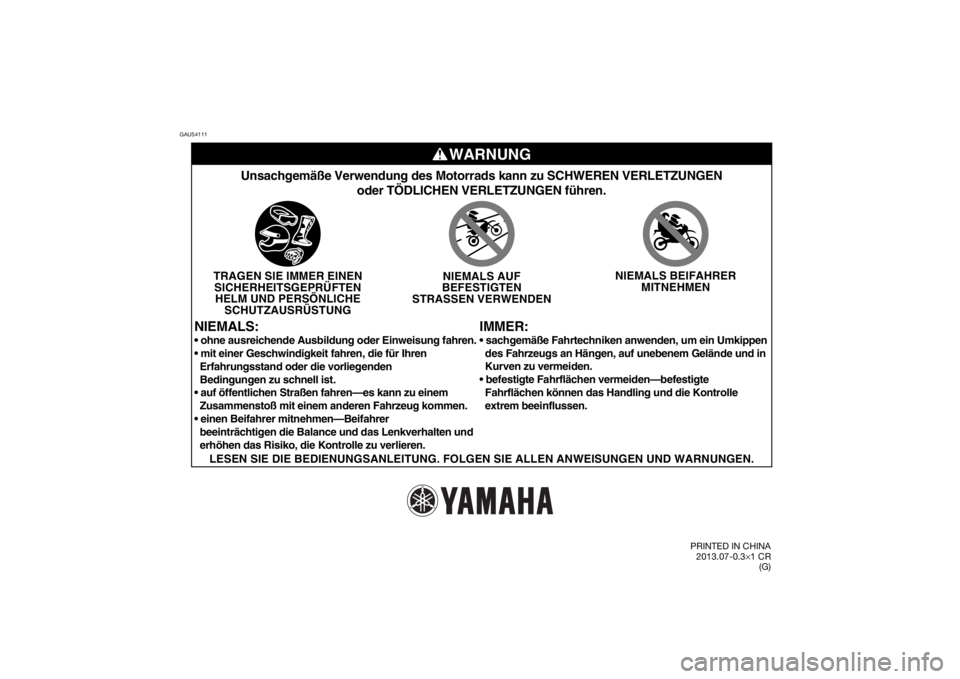

GAU54111
WARNUNG
IMMER:
Unsachgemäße Verwendung des Motorrads kann zu SCHWEREN VERLETZUNGE\
Noder TÖDLICHEN VERLETZUNGEN führen.
TRAGEN SIE IMMER EINENSICHERHEITSGEPRÜFTENHELM UND PERSÖNLICHE SCHUTZAUSRÜSTUNG NIEMALS AUF
BEFESTIGTEN
STRASSEN VERWENDEN NIEMALS BEIFAHRER
MITNEHMEN
NIEMALS:
LESEN SIE DIE BEDIENUNGSANLEITUNG. FOLGEN SIE ALLEN ANWEISUNGEN UND WARN\
UNGEN.


Erfahrungsstand oder die vorliegenden
Bedingungen zu schnell ist.

Zusammenstoß mit einem anderen Fahrzeug kommen.

beeinträchtigen die Balance und das Lenkverhalten und
erhöhen das Risiko, die Kontrolle zu verlieren.
des Fahrzeugs an Hängen, auf unebenem Gelände und in
Kurven zu vermeiden.

Fahrflächen können das Handling und die Kontrolle
extrem beeinflussen.
