ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-9
7
3. Retirer le bouchon de remplissage, lavis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
4. Remonter un joint neuf et la vis de vi- dange, puis serrer la vis de vidange au
couple spécifié.
5. Remettre à niveau en ajoutant la quantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.
ATTENTION
FCA11621
Ne pas mélanger d’a dditif chimique
à l’huile afin d’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles d e grade die-
sel “CD” ni d es huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
 S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.6. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause. 7. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si né-
cessaire.
1. Vis de vidange d’huile moteur
2. JointCouple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)1
2
Huile moteur recomman dée :
Voir page 9-1.
Quantité d’huile :
0.80 L (0.85 US qt, 0.70 Imp.qt)
U2CJ82F0.book Page 9 Tuesday, June 17, 2014 10:15 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-10
7
FAU39835
Nettoyage de l’élément d u filtre à
airIl convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Nettoyer ou, si nécessaire, rempla-
cer l’élément plus fréquemment si le
véhicule est utilisé dans des zones très
poussiéreuses ou humides.
Nettoyage de l’élément d u filtre à air
1. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis.
2. Extraire l’élément en mousse, ainsi que le tamis. 3. Nettoyer le tamis dans du dissolvant,
puis l’essuyer afin d’éliminer le dissol-
vant.
4. Nettoyer l’élément en mousse dans
du dissolvant, puis le comprimer afin
d’éliminer le dissolvant.
AVERTISSEMENT ! Utiliser exclusi-
vement un pro duit destiné au net- toyage
de ces pièces. Afin d’éviter
tout risque d ’incendie ou d’explo-
sion, ne jamais utiliser d ’essence
ou de dissolvant à point d’inflam-
mation bas.
[FWA10432]
ATTENTION :
Afin d’éviter d’en dommager l’élé-
ment en mousse, le manipuler avec
soin et ne pas le tor dre.
[FCA10512]
5. Enduire toute la surface de l’élément
en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile
en comprimant l’élément.N.B.L’élément en mousse doit être humide,
mais ne peut goutter.

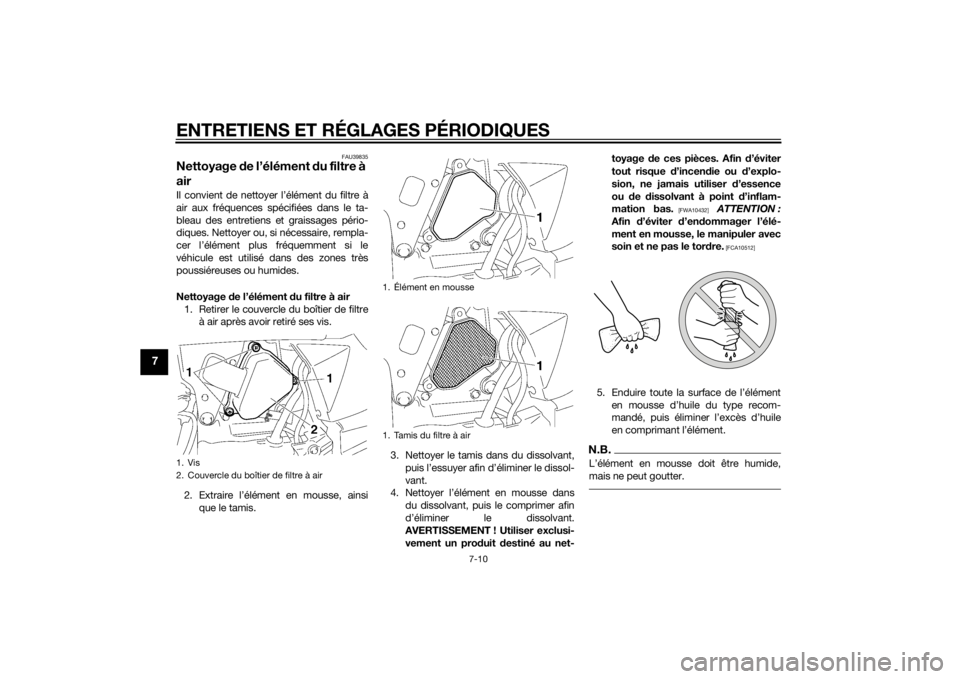

1. Vis
2. Couvercle du boîtier de filtre à air
1. Élément en mousse
1. Tamis du filtre à air
U2CJ82F0.book Page 10 Tuesday, June 17, 2014 10:15 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-11
7
6. Loger le tamis et l’élément en moussedans le boîtier de filtre à air.
ATTENTION : S’assurer que le ta-
mis et l’élément en mousse sont
correctement logés dans le boîtier
d e filtre à air. Ne jamais mettre le
moteur en marche avant d’avoir re-
monté le tamis et l’élément en
mousse. Une usure excessive d u ou
d es pistons et/ou du ou des cy-
lin dres pourrait en résulter.
[FCA15573]
7. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide de
ses vis.
Nettoyage du tube de vi dange du filtre à
air
1. Contrôler si le tube de vidange, qui se trouve au fond du boîtier de filtre à air,
contient de l’eau ou des crasses. 2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
FAU40422
Nettoyage du pare-étincellesIl convient de nettoyer le pare-étincelles
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
AVERTISSEMENT
FWA10981
 Toujours laisser refroi dir le système
d ’échappement avant de toucher
un de ses organes.
 Ne pas mettre le moteur en marche
lors du nettoyage d u système
d ’échappement.N.B.Effectuer ce travail dans un endroit bien
aéré et loin de toute matière combustible.1. Déposer la chicane en retirant les vis,
puis en tirant la chicane hors du pot
d’échappement.
Huile recomman
dée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité

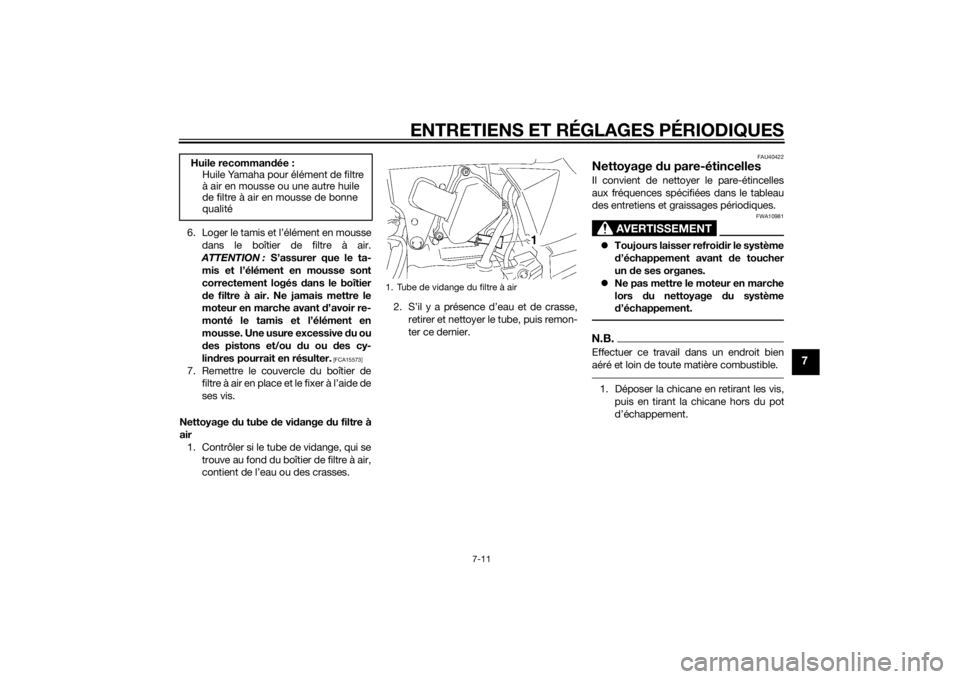

1. Tube de vidange du filtre à air
U2CJ82F0.book Page 11 Tuesday, June 17, 2014 10:15 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-12
7
2. Tapoter légèrement la chicane, puiséliminer tout dépôt de calamine de sa
partie pare-étincelles et de l’intérieur
de son logement à l’aide d’une brosse
à poils métalliques. 3. Insérer la chicane dans le pot
d’échappement, puis monter les vis et
les serrer au couple spécifié.
N.B.En insérant la chicane, s’assurer de bien
aligner les orifices pour vis.
FAU39931
Réglage du carburateurLe carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des ré-
glages d’un carburateur requièrent les
compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut
toutefois être effectué sans problème par le
propriétaire.ATTENTION
FCA10551
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute mo dification des réglages
effectuée par une personne ne possé-
d ant pas les connaissances techniques
requises pourrait provoquer une baisse
d u ren dement du moteur, voire son en-
d ommagement.

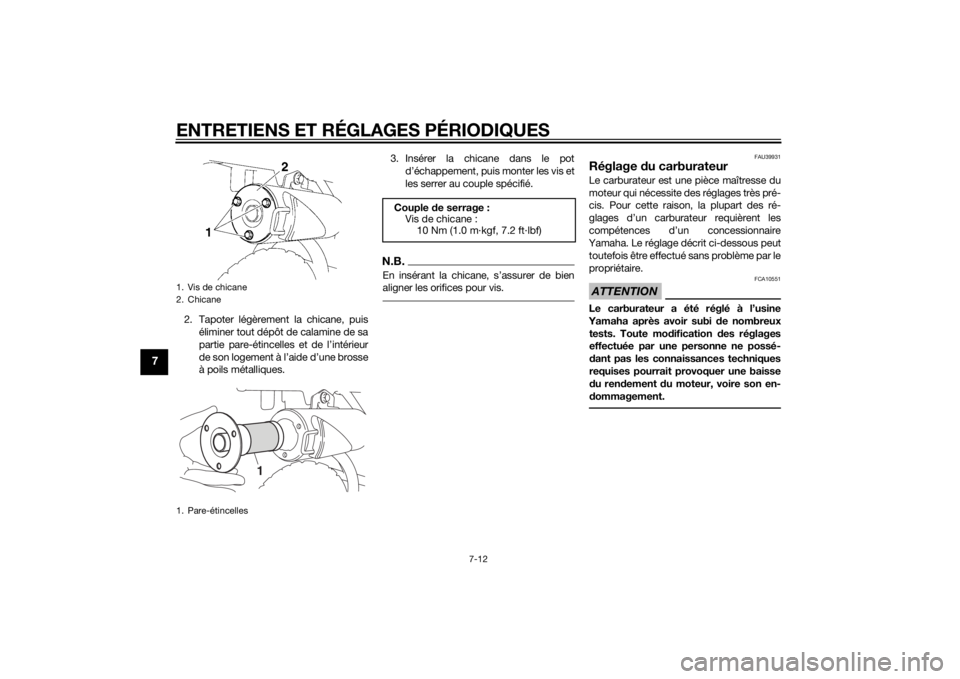

1. Vis de chicane
2. Chicane
1. Pare-étincelles
1
Couple de serrage :
Vis de chicane :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U2CJ82F0.book Page 12 Tuesday, June 17, 2014 10:15 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-13
7
FAU21363
Réglage du régime d e ralenti du
moteurContrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.N.B.Il faut se procurer un compte-tours de dia-
gnostic afin de pouvoir effectuer ce travail.1. Fixer le compte-tours au fil de la bou-
gie.
2. Mettre le moteur en marche et le lais- ser chauffer pendant plusieurs mi-
nutes entre 1000 et 2000 tr/mn, tout
en l’emballant quelques fois dans les
4000 à 5000 tr/mn.N.B.Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée
des gaz.3. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger
conformément aux spécifications à
l’aide de la vis de butée de papillon
des gaz. Pour augmenter le régime de
ralenti du moteur, tourner la vis dans le sens (a). Pour diminuer le régime de
ralenti du moteur, tourner la vis dans
le sens (b).
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU21385
Contrôle
de la gar de de la poi-
gnée des gazLa garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.

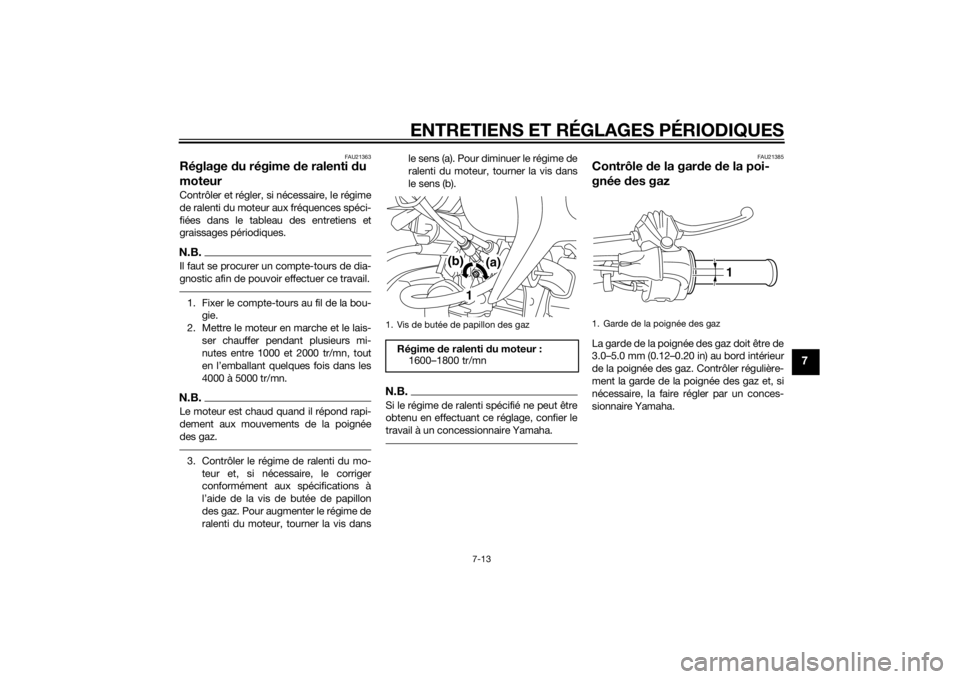

1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1600–1800 tr/mn
(a)
(b)
1
1. Garde de la poignée des gaz
1
U2CJ82F0.book Page 13 Tuesday, June 17, 2014 10:15 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-14
7
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU39827
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA15371
La cond uite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte d e contrôle.
Contrôler et régler la pression d e gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha. Pression
de gonflage d e pneu
stan dar d:
Avant : 100 kPa (1.00 kgf/cm2, 15 psi)
Arrière :

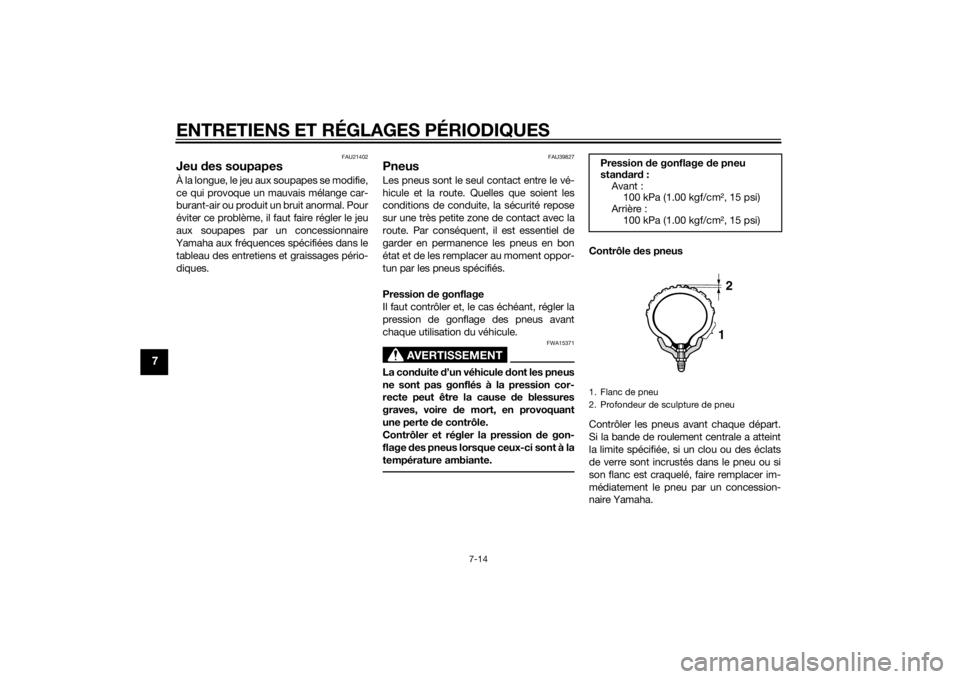

100 kPa (1.00 kgf/cm2, 15 psi)1. Flanc de pneu
2. Profondeur de sculpture de pneu
12
U2CJ82F0.book Page 14 Tuesday, June 17, 2014 10:15 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-15
7
Renseignements sur les pneus
Ce modèle est équipé de pneus avec
chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
d e la même conception et du même fa-
bricant afin de garantir une bonne tenue
d e route et éviter les acci dents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA15542
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-
d uite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
d e son contrôle.
 Le remplacement de toutes les
pièces se rapportant aux freins et
aux roues d oit être confié à un
concessionnaire Yamaha, car celui-
ci possè de les connaissances et
l’expérience nécessaires à ces tra-
vaux.
 La pose d’une rustine sur une
chambre à air crevée n’est pas re-
comman dée. En cas d’urgence tou-
tefois, réparer la chambre à air avec le plus gran
d soin, puis la remplacer
le plus tôt possible par une pièce de
bonne qualité.
 Rouler à vitesse mo dérée après le
remplacement d’un pneu, car ce
d ernier doit s’asseoir correctement
sur sa jante. Un pneu mal assis sur
sa jante risque de provoquer la d é-
faillance du pneu, ce qui pourrait se
tra duire par un acci dent et donc
d es dommages corporels et maté-
riels.
Profon deur de sculpture de pneu
minimale (avant et arrière) :
4.0 mm (0.16 in)
Pneu avant :Taille :
2.50-10 4PR
Fabricant/modèle : CHENG SHIN/C183A
Pneu arrière : Taille :2.50-10 4PR
Fabricant/modèle : CHENG SHIN/C183A
U2CJ82F0.book Page 15 Tuesday, June 17, 2014 10:15 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-16
7
FAU21944
Roues à rayons
AVERTISSEMENT
FWA10611
Les roues de ce modèle ne sont pas
conçues pour des pneus sans chambre
à air (“Tubeless”). Ne pas monter des
pneus sans chambre à air sur ce mo-
d èle.Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout au-
trement endommagées, et il faut
contrôler le serrage et le bon état des
rayons. Si une roue est endommagée
de quelque façon, la faire remplacer
par un concessionnaire Yamaha. Ne
jamais tenter une quelconque répara-
tion sur une roue. Toute roue défor-
mée ou craquelée doit être rempla-
cée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU46252

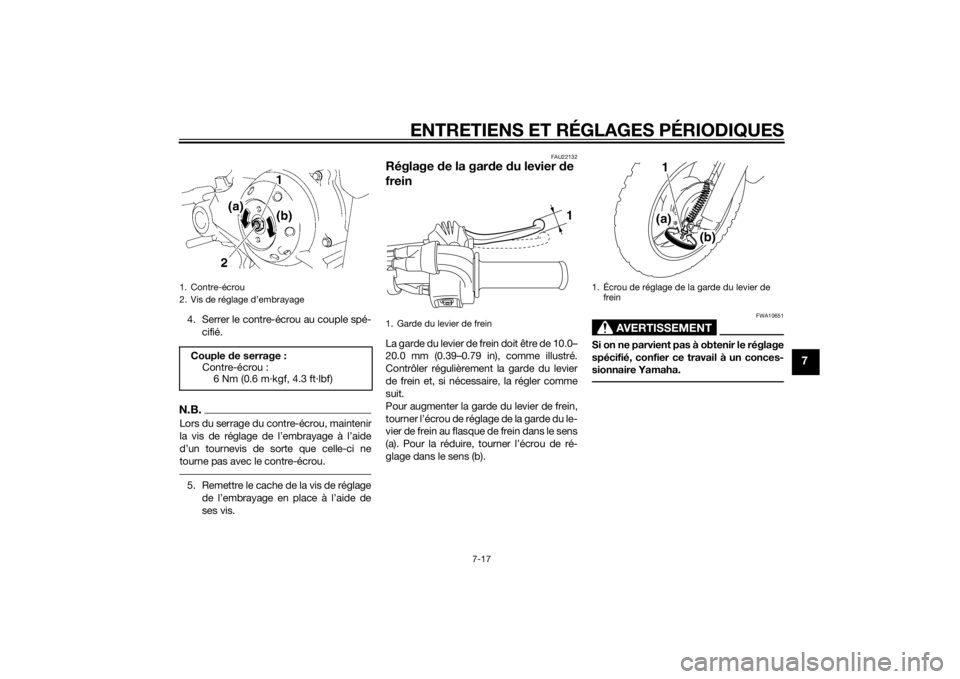

Réglage
du jeu de l’embrayageContrôler et régler, si nécessaire, le jeu de
l’embrayage aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
1. Déposer le cache de la vis de réglage de l’embrayage après avoir retiré ses
vis.
2. Desserrer le contre-écrou.
3. Tourner lentement la vis de réglage de l’embrayage dans le sens (a) jusqu’à
ce qu’une résistance soit perceptible,
puis la tourner de 1/8 tour dans le
sens (b).1. Vis
2. Cache de vis de réglage d’embrayage
U2CJ82F0.book Page 16 Tuesday, June 17, 2014 10:15 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-17
7
4. Serrer le contre-écrou au couple spé-cifié.N.B.Lors du serrage du contre-écrou, maintenir
la vis de réglage de l’embrayage à l’aide
d’un tournevis de sorte que celle-ci ne
tourne pas avec le contre-écrou.5. Remettre le cache de la vis de réglage
de l’embrayage en place à l’aide de
ses vis.
FAU22132
Réglage de la gar de du levier de
freinLa garde du levier de frein doit être de 10.0–
20.0 mm (0.39–0.79 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
Pour augmenter la garde du levier de frein,
tourner l’écrou de réglage de la garde du le-
vier de frein au flasque de frein dans le sens
(a). Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
AVERTISSEMENT
FWA10651
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-
sionnaire Yamaha.
1. Contre-écrou
2. Vis de réglage d’embrayageCouple de serrage :
Contre-écrou : 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
1. Garde du levier de frein
1
1. Écrou de réglage de la garde du levier de
frein
1
(a) (b)
U2CJ82F0.book Page 17 Tuesday, June 17, 2014 10:15 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-18
7
FAU44672

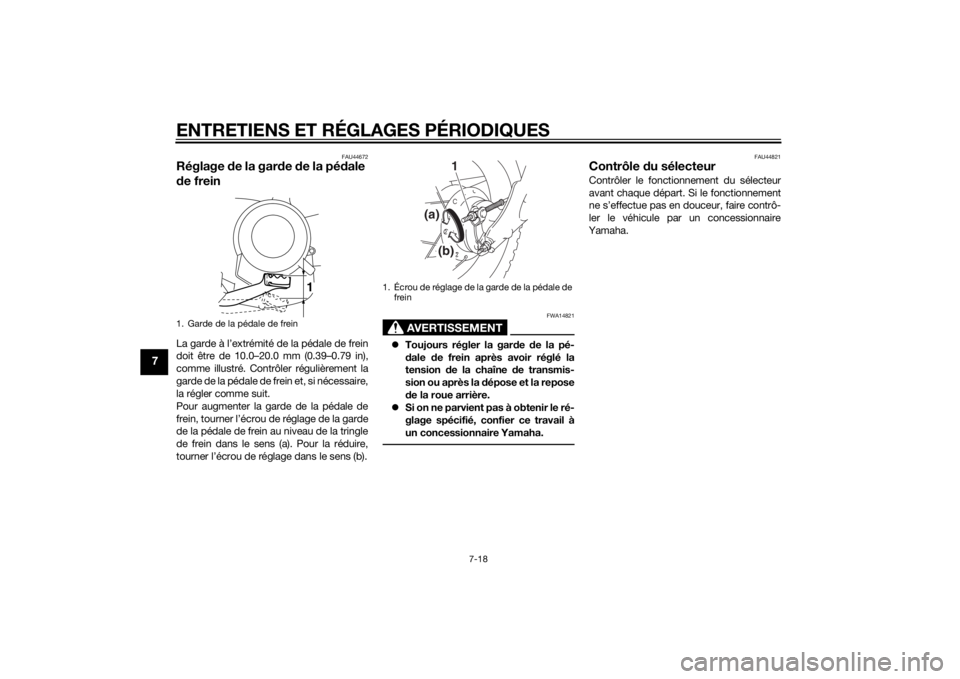

Réglage de la gar de de la pé dale
d e freinLa garde à l’extrémité de la pédale de frein
doit être de 10.0–20.0 mm (0.39–0.79 in),
comme illustré. Contrô ler régulièrement la
garde de la pédale de frein et, si nécessaire,
la régler comme suit.
Pour augmenter la garde de la pédale de
frein, tourner l’écrou de réglage de la garde
de la pédale de frein au niveau de la tringle
de frein dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens (b).
AVERTISSEMENT
FWA14821
 Toujours régler la gar de de la pé-
d ale de frein après avoir réglé la
tension de la chaîne de transmis-
sion ou après la dépose et la repose
d e la roue arrière.
 Si on ne parvient pas à obtenir le ré-
glage spécifié, confier ce travail à
un concessionnaire Yamaha.
FAU44821
Contrôle du sélecteurContrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
1. Garde de la pédale de frein
1
1. Écrou de réglage de la garde de la pédale de frein
(b)
(a)
1
U2CJ82F0.book Page 18 Tuesday, June 17, 2014 10:15 AM
