INSP
ADJCONTROLE ET REGLAGE DE LA TÊTE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
3. Kontrollieren:
lLenker (Leichtgängigkeit)
Den Lenker von Anschlag zu Anschlag
drehen.
Schwergängigkeit ® Ringmutter ein-
stellen.
4. Einstellen:
lRingmutter
Arbeitsschritte
lVorderrad-Abdeckung 1 demontieren.
lLenker und obere Gabelbrücke Kennzei-
chen.
lRingmutter 2 mit dem Hakenschlüssels
3 lockern.
Hakenschlüssel
YU-1268/90890-01268
lDie Ringmutter 4 mit dem Maulschlüssel
5 festziehen, und den Lenker mehrere
Male nach links und rechts einschlagen.
Hakenschlüssel
YM-33975/90890-01403
T R..
Ringmutter
(vorläufiges Anzugsmoment)
38 Nm (3,8 m • kg)
lRingmutter um eine Drehung lockern.
lRingmutter mit Hilfe des Hakenschlüssels
vorschriftsmäßig festziehen.
T R..
Ringmutter
(endgültiges Anzugsmoment)
1 Nm (0,1 m • kg)
lLenkkopf nochmals überprüfen, indem die
Gabel zwischen rechtem und linkem
Anschlag bewegt wird. Bei Schwergängig-
keit Lenkkopf zerlegen und Lenkkopflager
kontrollieren.
lObere Gabelbrücke 6, Lenker 7 und Vor-
derrad-Abdeckung montieren.
HINWEIS:
Den Drehmomentschlüssel im rechten Win-
kel zum Hakenschlüssel ansetzen.
WARNUNG
Nicht zu fest anziehen. 3. Contrôler:
lFonctionnement en douceur de la direction
Tourner le guidon de butée à butée.
Fonctionnement dur ® Régler l’écrou
annulaire de direction.
4. Régler:
lEcrou annulaire de direction
Etapes du réglage d’écrou annulaire de direc-
tion:
lDéposer le garde-boue avant 1.
lDéposer le guidon et le té supérieur.
lDesserrer l’écrou annulaire 2 à l’aide de la
clé pour écrous annulaires 3.
Clé pour écrou annulaires:
YU-1268/90890-01268
lResserrer l’écrou annulaire 4 à l’aide d’une
clé pour écrous annulaires 5 et tourner la
direction à gauche et à droite plusieurs fois de
suite.
Clé pour écrous annulaires:
YM-33975/90890-01403
T R..
Ecrou annulaire (serrage initial):
38 Nm (3,8 m • kg, 27 ft • lb)
lDesserrer l’écrou annulaire d’un tour.
lResserrer l’écrou annulaire à l’aide de la clé
pour écrous annulaires.
T R..
Ecrou annulaire (serrage final):
1 Nm (0,1 m • kg, 0,7 ft • lb)
lContrôler l’arbre de direction en le tournant de
butée à butée. S’il y a le moindre point dur,
démonter la colonne de direction complète et
examiner les paliers de colonne de direction.
lMonter le té supérieur 6, le guidon 7 et le
garde-boue avant.
N.B.:
Placer la clé dynamométrique et la clé pour
écrous annulaires de façon à ce qu’elles forment
un angle droit.
AVERTISSEMENT
Eviter de serrer à l’excès.
3 - 16

3 - 17
INSP
ADJ
STEERING HEAD INSPECTION AND ADJUSTMENT
T R..
Steering stem bolt:
40 Nm (4.0 m • kg, 2.9 ft • lb)
Front fork cap bolt:
40 Nm (4.0 m • kg, 2.9 ft • lb)
Handlebar upper holder:
13 Nm (1.3 m • kg, 9.4 ft • lb)

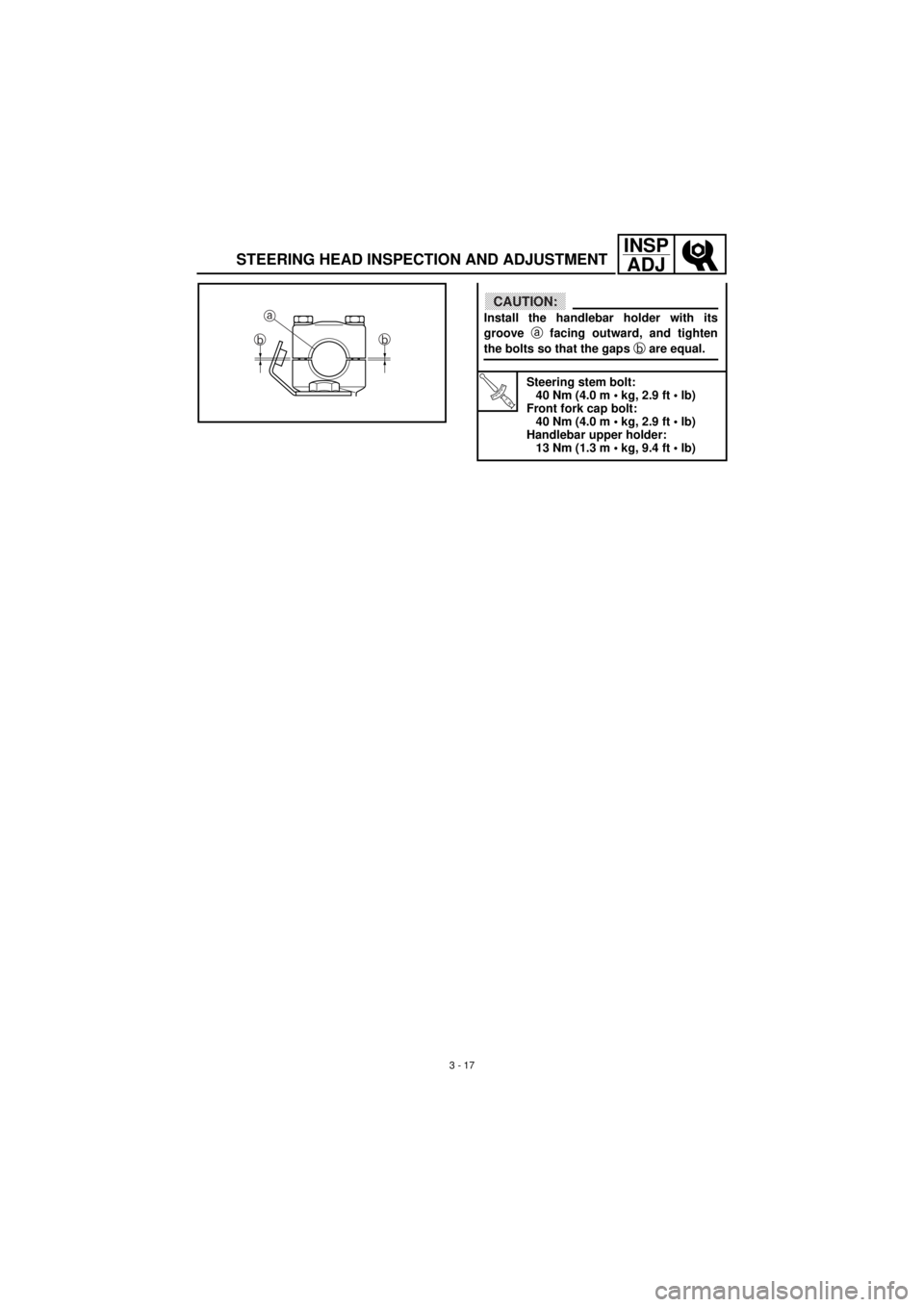

CAUTION:
Install the handlebar holder with its
groove a facing outward, and tighten
the bolts so that the gaps b are equal.
a
bb

INSP
ADJCONTROLE ET REGLAGE DE LA TÊTE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
T R..
Lenkkopfmutter
40 Nm (4,0 m • kg)
Lenkerhalterung
40 Nm (4,0 m • kg)
Abdeckschraube
13 Nm (1,3 m • kg)
ACHTUNG:
Den Lenkerhalter mit seiner Rille a nach
außen weisend einbauen, und die
Schrauben so festziehen, daß die
Abstände b gleich sind.
T R..
Boulon de colonne de direction:
40 Nm (4,0 m • kg, 2,9 ft • lb)
Bouchon de tube de fourche:
40 Nm (4,0 m • kg, 2,9 ft • lb)
Demi-palier supérieur de guidon:
13 Nm (1,3 m • kg, 9,4 ft • lb)
ATTENTION:
Installer le demi-palier de guidon avec son
encoche a tournée vers l’extérieur, et serrer
les boulons de façon que les écarts b soient
égaux.
3 - 17

3 - 18
INSP
ADJ

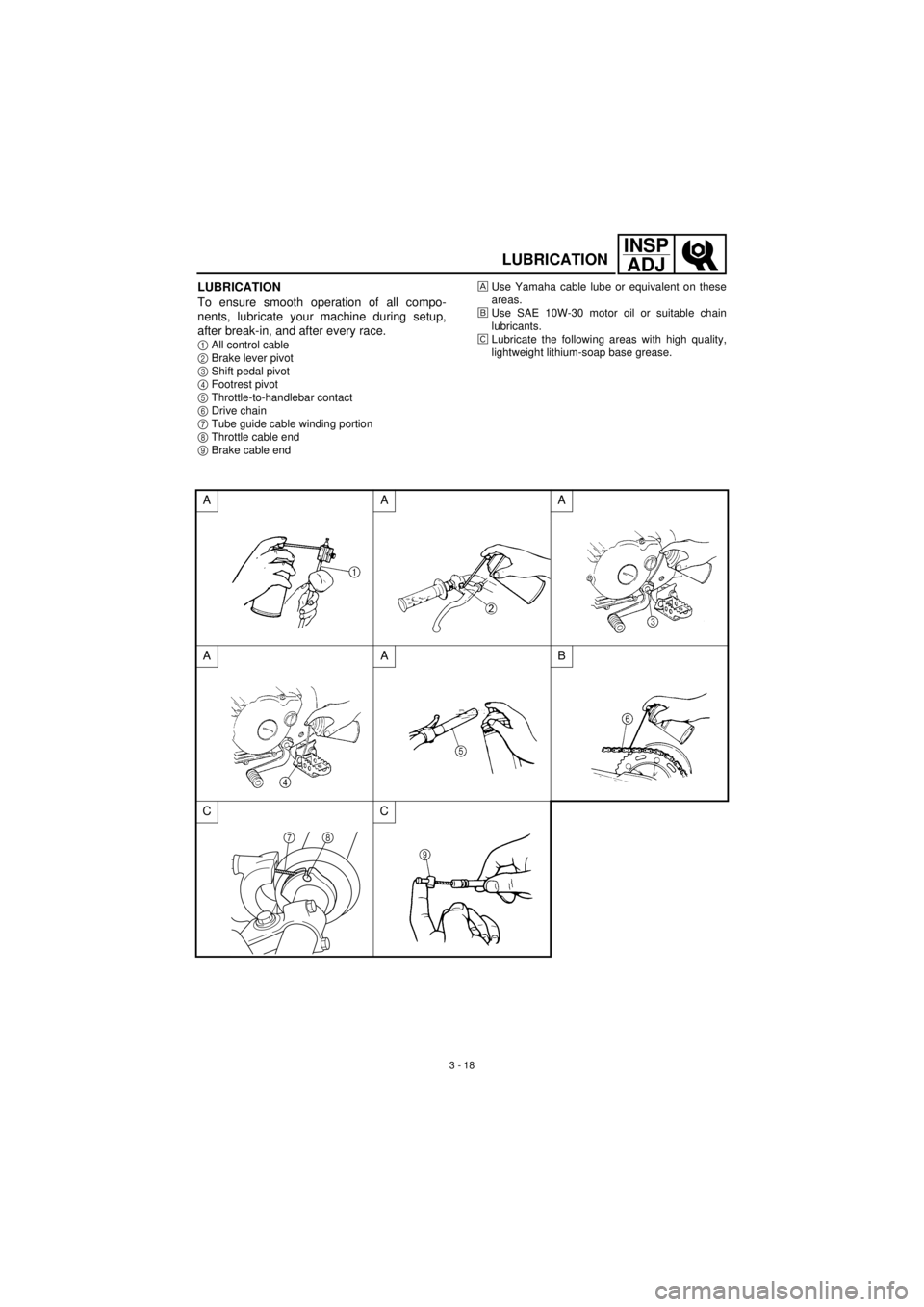

LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Brake lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Brake cable endUse Yamaha cable lube or equivalent on these
areas.
õUse SAE 10W-30 motor oil or suitable chain
lubricants.
‚Lubricate the following areas with high quality,
lightweight lithium-soap base grease.
AAA
AAB
CC
78

INSP
ADJLUBRIFICATION
ALLGEMEINE SCHMIERUNG
ALLGEMEINE SCHMIERUNG
Um einen sicheren Betriebzu gewährleisten,
die Maschine bei der Montage, nach dem Ein-
fahren und nach jedem Rennen schmieren.
1Alle Seilzüge
2Handbremshebel-Drehpunkt
3Schalthebel-Drehpunkt
4Fußrasten-Drehpunkt
5Kontaktfläche zwischen Gasdrehgriff und Lenker
6Antriebskette
7Gaszugscheibe
8Gaszugende
9Bremszugende
Yamaha Seilzug-Schmiermittel oder gleichwerti-
ges Mittel verwenden.
õSAE 10W-30 Motoröl oder geeignetes Ketten-
schmiermittel verwenden.
‚Hochwertiges leichtes Lithiumfett verwenden.
LUBRIFICATION
Afin de garantir le bon fonctionnement de tous les
éléments, il convient de lubrifier la machine avant
la première utilisation, après le rodage, ainsi
qu’après chaque course.
1Tous les câbles de commande
2Pivot de levier de frein
3Pivot de pédale de sélection
4Pivot de repose-pied
5Surface de contact de la poignée des gaz et du guidon
6Chaîne de transmission
7Portion d’enroulement du câble
8Extrémité de câble des gaz
9Extrémité de câble de frein
Lubrifier tous ces points à l’aide d’un lubrifiant
Yamaha pour câbles ou d’un produit équivalent.
õUtiliser de l’huile de moteur SAE 10W-30 ou un bon
lubrifiant pour chaînes.
‚Lubrifier les points suivants avec de la graisse fluide
à base de savon au lithium.
3 - 18

3 - 19
INSP
ADJ
ELECTRICAL/SPARK PLUG INSPECTION
EC370000
ELECTRICAL
EC371001

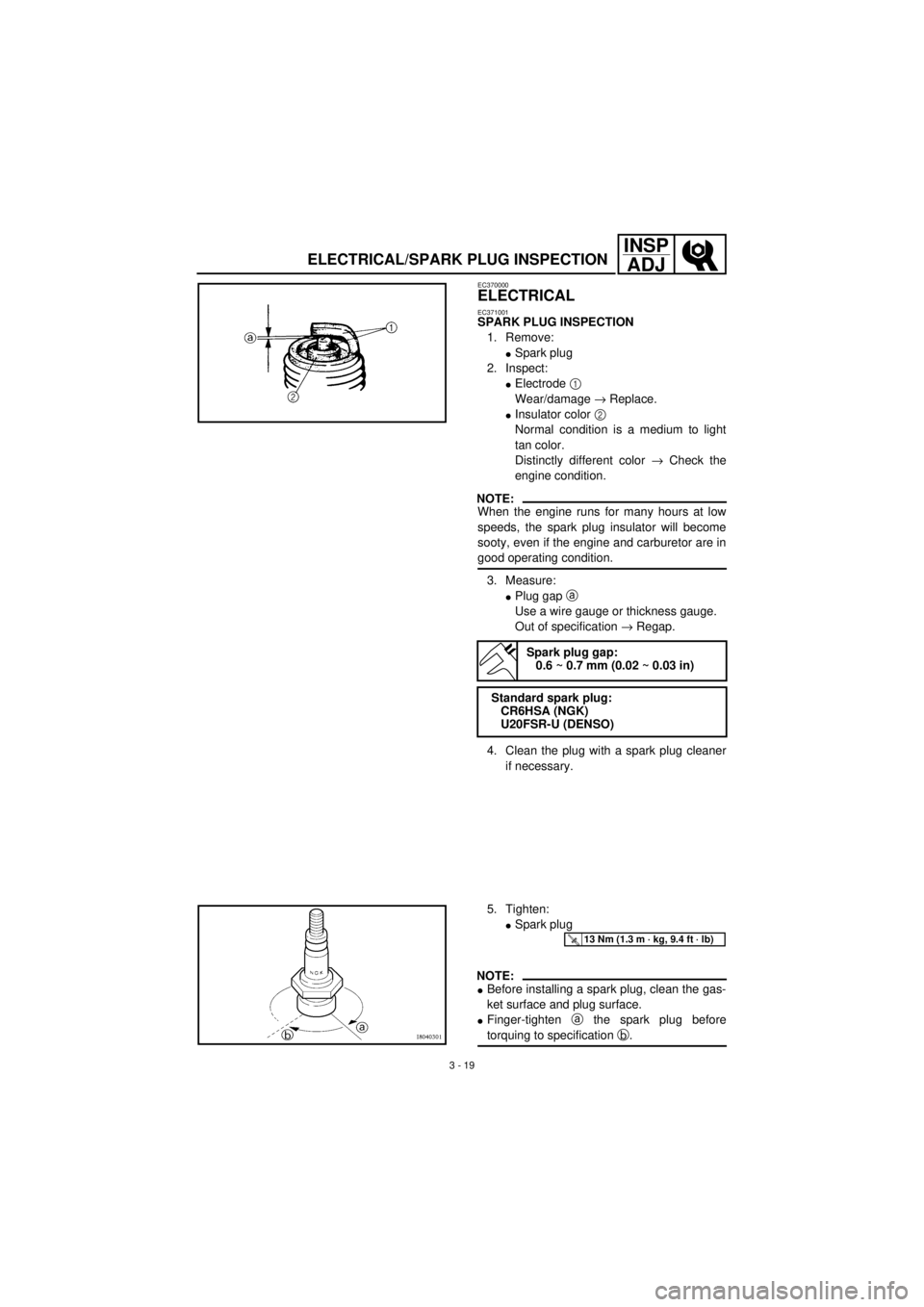

SPARK PLUG INSPECTION
1. Remove:
lSpark plug
2. Inspect:
lElectrode 1
Wear/damage ® Replace.
lInsulator color 2
Normal condition is a medium to light
tan color.
Distinctly different color ® Check the
engine condition.
NOTE:
When the engine runs for many hours at low
speeds, the spark plug insulator will become
sooty, even if the engine and carburetor are in
good operating condition.
3. Measure:
lPlug gap a
Use a wire gauge or thickness gauge.
Out of specification ® Regap.
4. Clean the plug with a spark plug cleaner
if necessary.
Spark plug gap:
0.6 ~ 0.7 mm (0.02 ~ 0.03 in)
Standard spark plug:
CR6HSA (NGK)
U20FSR-U (DENSO)
5. Tighten:
lSpark plug
NOTE:
lBefore installing a spark plug, clean the gas-
ket surface and plug surface.
lFinger-tighten a the spark plug before
torquing to specification b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)

INSP
ADJ
3 - 19
PARTIE ELECTRIQUE/INSPECTION DE BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
lZündkerze
2. Kontrollieren:
lElektrode 1
Verschleiß/Beschädigung ® Erneuern.
lIsolatorfuß-Farbe 2
Die normale Färbung ist Rehbraun.
Abnormale Färbung ® Den Motorzu-
stand kontrollieren.
HINWEIS:
Läuft der Motor viele Stunden mit niedriger
Drehzahl, weist der Zündkerzen-Isolatorfuß
auch bei gutem Motor- und Vergaserzustand
Verölung auf.
3. Messen:
lElektrodenabstand a
Eine Fühlerlehre verwenden.
Unvorschriftsmäßig ® Einstellen.
4. Die Zündkerze ggf. mit Kerzenreiniger
säubern.
Elektrodenabstand
0,6–0,7 mm
Standard-Zündkerze
CR6HSA (NGK)
U20FSR-U (DENSO)
5. Festziehen:
lZündkerze
HINWEIS:
lVor dem Einschrauben der Zündkerze Ker-
zenkörper und Dichtfläche säubern.
lDie Zündkerze zuerst handfest anziehen a
und dann erst vorschriftsmäßig festziehen
b.
T R..13 Nm (1,3 m · kg)
PARTIE ELECTRIQUE
INSPECTION DE BOUGIE
1. Déposer:
lBougie
2. Examiner:
lElectrode 1
Usure/endommagement ® Remplacer.
lCouleur de l’isolateur 2
La couleur idéale est une couleur café au
lait clair ou légèrement foncé.
Couleur nettement différente ® Vérifier
l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des heures à bas
régime, l’isolateur de la bougie s’encrasse, même si
le moteur et le carburateur sont en bon état de fonc-
tionnement.
3. Mesurer:
lEcartement des électrodes de bougie a
Se servir d’un calibre à fils ou d’une jauge
d’épaisseur.
Hors spécifications ® Régler l’écartement.
4. Si nécessaire, nettoyer la bougie à l’aide d’un
outil de nettoyage de bougies.
Ecartement des électrodes:
0,6 à 0,7 mm (0,02 à 0,03 in)
Bougie standard:
CR6HSA (NGK)
U20FSR-U (DENSO)
5. Serrer:
lBougie
N.B.:
lAvant de monter une bougie, nettoyer le plan de
joint et le plan de la bougie.
lSerrer la bougie à la main a avant de la serrer au
couple spécifié b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)

4 - 1
ENG

ENGINE
CARBURETOR
Extent of removal:
1
Carburetor removal
Extent of removal Order Part name Q’ty Remarks

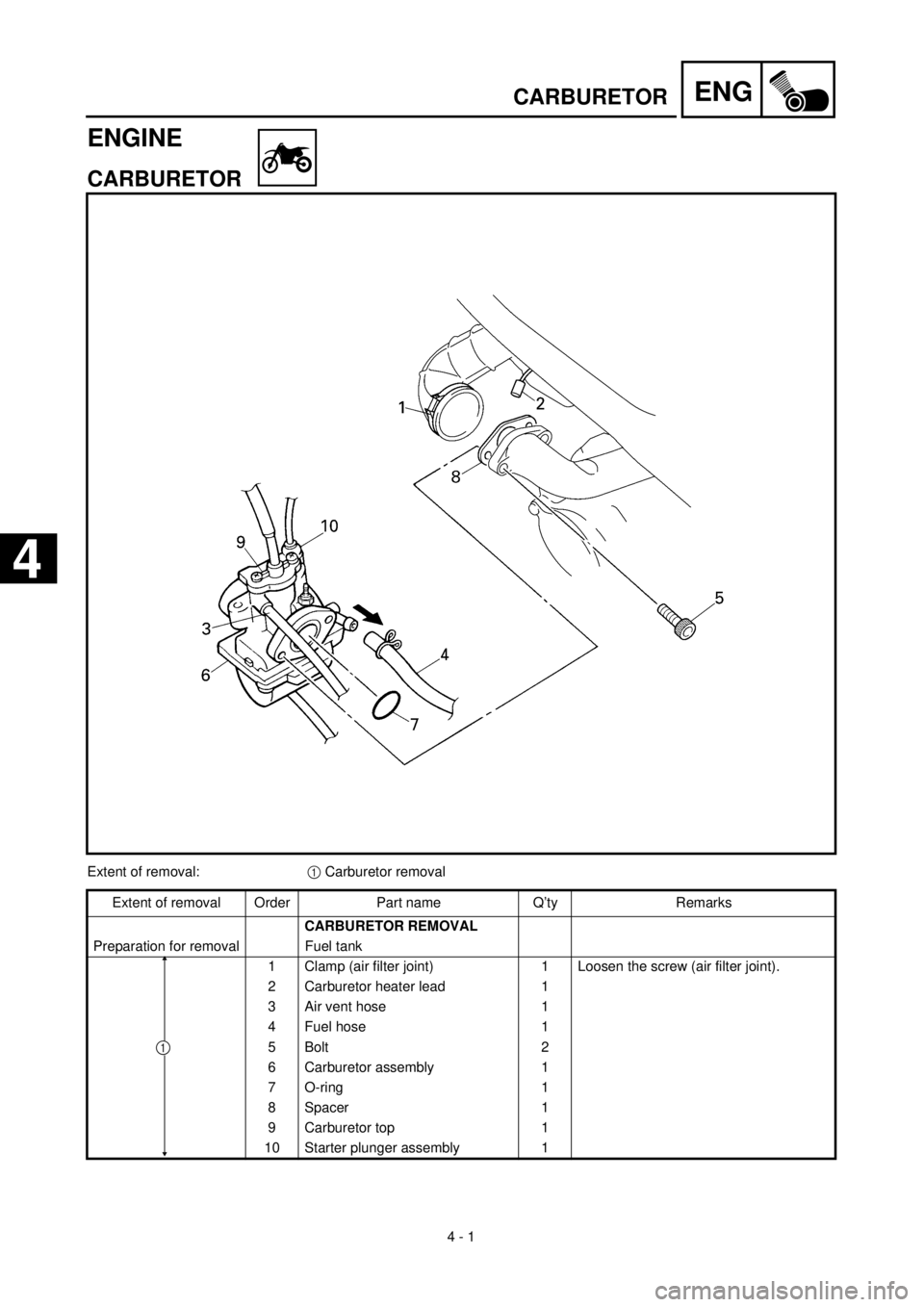

CARBURETOR REMOVAL
Preparation for removal Fuel tank
1 Clamp (air filter joint) 1 Loosen the screw (air filter joint).
2 Carburetor heater lead 1
3 Air vent hose 1
4 Fuel hose 1
5 Bolt 2
6 Carburetor assembly 1
7 O-ring 1
8 Spacer 1
9 Carburetor top 1
10 Starter plunger assembly 1
1

CARBURETOR
4

4 - 1
ENG

MOTOR
VERGASER
Demontage-Arbeiten:
1
Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den
AusbauKraftstofftank
1 Schlauchschelle
(Luftfilteranschluß)1 Die Schlauchschellen-Schraube (Luftfil-
teranschluß) lockern.
2 Vergaserbeheizungs-Kabel 1
3 Entlüftungsschlauch 1
4 Kraftstoffschlauch 1
5 Schraube 2
6 Vergaser 1
7 O-Ring 1
8 Distanzstück 1
9 Vergaserdeckel 1
10 Choke-Einrichtung 1
1

CARBURATEUR
VERGASER
MOTEUR
CARBURATEUR
Organisation de la dépose:
1
Dépose du carburateur
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Réservoir de carburant
1 Bride (raccord de filtre à air) 1 Desserrer la vis (raccord de filtre à air).
2 Fil de réchauffeur de carburateur 1
3 Reniflard 1
4 Flexible de carburant 1
5 Boulon 2
6 Carburateur 1
7 Joint torique 1
8 Entretoise 1
9 Cache supérieur du carburateur 1
10 Ensemble plongeur de starter 1
1

4

4 - 2
ENG

CARBURETOR
EC468000

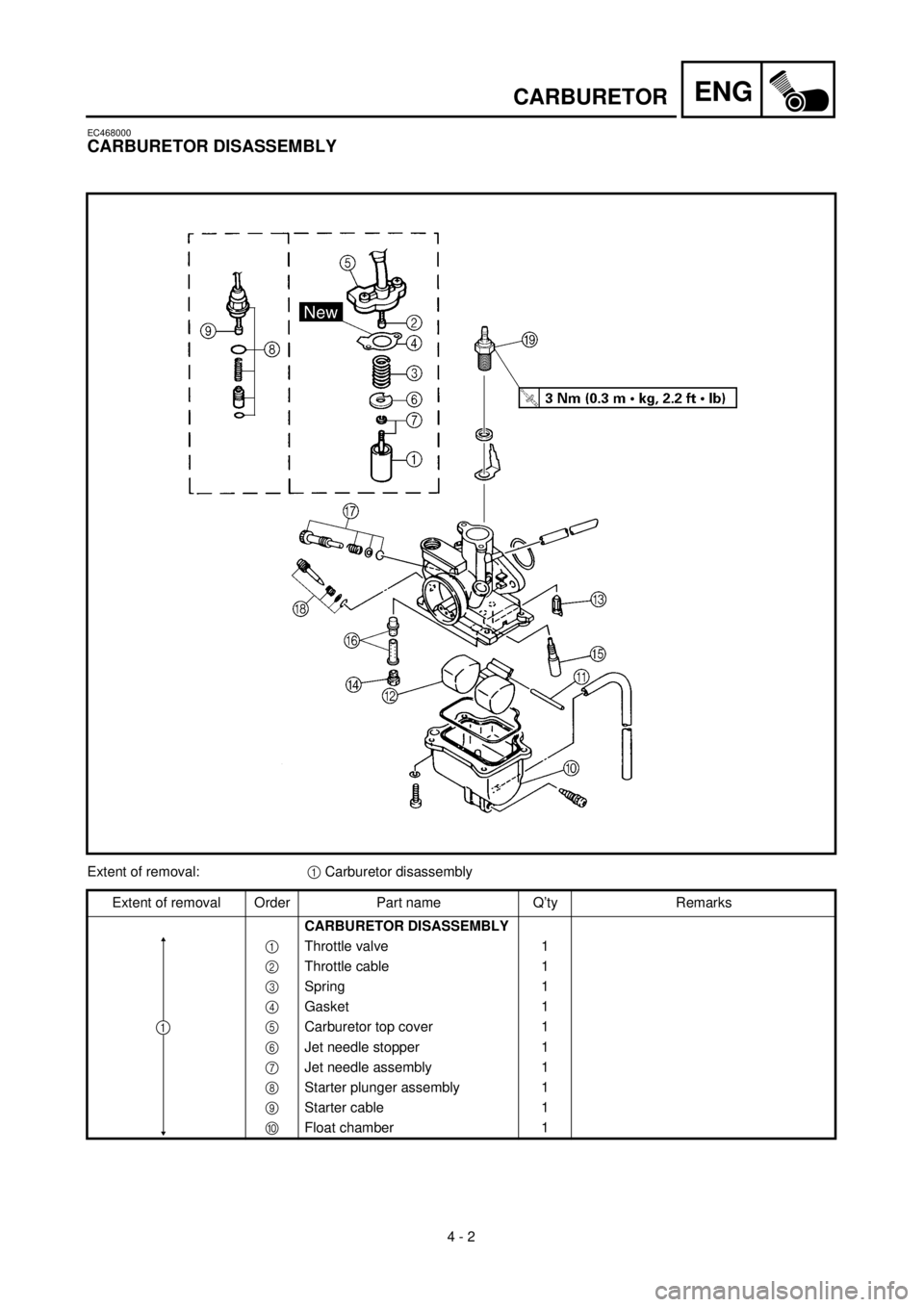

CARBURETOR DISASSEMBLY
Extent of removal:
1
Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1
Throttle valve 1
2
Throttle cable 1
3
Spring 1
4
Gasket 1
5
Carburetor top cover 1
6
Jet needle stopper 1
7
Jet needle assembly 1
8
Starter plunger assembly 1
9
Starter cable 1
0
Float chamber 1
1
