GEN

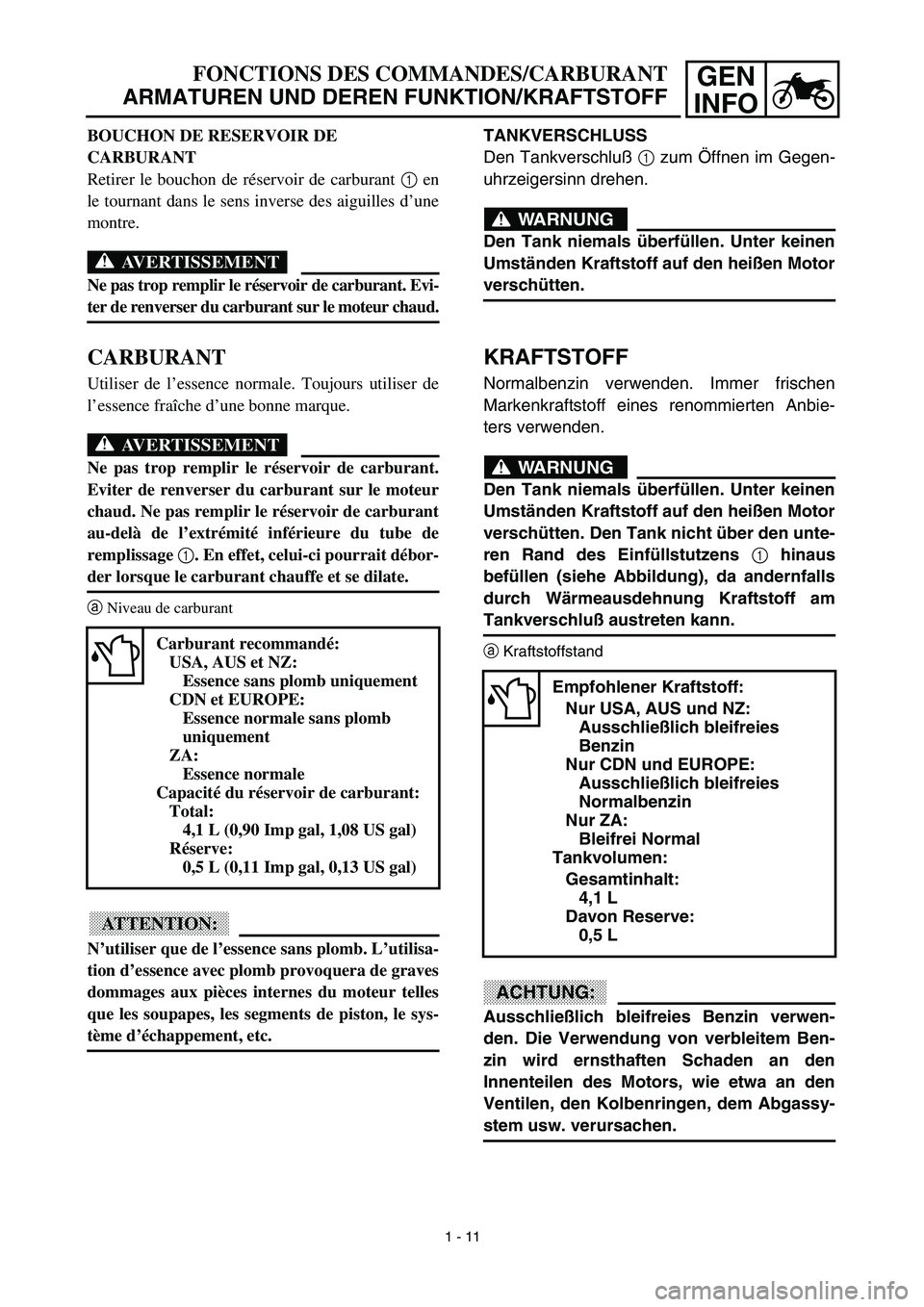

INFOFONCTIONS DES COMMANDES/CARBURANT
ARMATUREN UND DEREN FUNKTION/KRAFTSTOFF
TANKVERSCHLUSS
Den Tankverschluß 1 zum Öffnen im Gegen-
uhrzeigersinn drehen.
WARNUNG
Den Tank niemals überfüllen. Unter keinen
Umständen Kraftstoff auf den heißen Motor
verschütten.
KRAFTSTOFF
Normalbenzin verwenden. Immer frischen
Markenkraftstoff eines renommierten Anbie-
ters verwenden.
WARNUNG
Den Tank niemals überfüllen. Unter keinen
Umständen Kraftstoff auf den heißen Motor
verschütten. Den Tank nicht über den unte-
ren Rand des Einfüllstutzens 1 hinaus
befüllen (siehe Abbildung), da andernfalls
durch Wärmeausdehnung Kraftstoff am
Tankverschluß austreten kann.
aKraftstoffstand
ACHTUNG:
Ausschließlich bleifreies Benzin verwen-
den. Die Verwendung von verbleitem Ben-
zin wird ernsthaften Schaden an den
Innenteilen des Motors, wie etwa an den
Ventilen, den Kolbenringen, dem Abgassy-
stem usw. verursachen.
Empfohlener Kraftstoff:
Nur USA, AUS und NZ:
Ausschließlich bleifreies
Benzin
Nur CDN und EUROPE:
Ausschließlich bleifreies
Normalbenzin
Nur ZA:
Bleifrei Normal
Tankvolumen:
Gesamtinhalt:
4,1 L
Davon Reserve:
0,5 L
BOUCHON DE RESERVOIR DE
CARBURANT
Retirer le bouchon de réservoir de carburant 1 en
le tournant dans le sens inverse des aiguilles d’une
montre.
AVERTISSEMENT
Ne pas trop remplir le réservoir de carburant. Evi-
ter de renverser du carburant sur le moteur chaud.
CARBURANT
Utiliser de l’essence normale. Toujours utiliser de
l’essence fraîche d’une bonne marque.
AVERTISSEMENT
Ne pas trop remplir le réservoir de carburant.
Eviter de renverser du carburant sur le moteur
chaud. Ne pas remplir le réservoir de carburant
au-delà de l’extrémité inférieure du tube de
remplissage 1. En effet, celui-ci pourrait débor-
der lorsque le carburant chauffe et se dilate.
aNiveau de carburant
ATTENTION:
N’utiliser que de l’essence sans plomb. L’utilisa-
tion d’essence avec plomb provoquera de graves
dommages aux pièces internes du moteur telles
que les soupapes, les segments de piston, le sys-
tème d’échappement, etc.
Carburant recommandé:
USA, AUS et NZ:
Essence sans plomb uniquement
CDN et EUROPE:
Essence normale sans plomb
uniquement
ZA:
Essence normale
Capacité du réservoir de carburant:
Total:
4,1 L (0,90 Imp gal, 1,08 US gal)
Réserve:
0,5 L (0,11 Imp gal, 0,13 US gal)
1 - 11

1 - 12
GEN
INFO
STARTING AND OPERATION
STARTING AND OPERATION
CAUTION:
Prior to operating the machine, perform
steps listed in pre-operation check list.
WARNING
Never start your engine or let it run for any
length of time in a closed area. The exhaust
fumes are poisonous and can cause loss of
consciousness and death within a short
time. Always operate your machine in an
area with adequate ventilation.
STARTING A COLD ENGINE
WARNING
Before starting the engine, be sure to shift
the transmission into neutral.
1. Turn the fuel cock to “ON”.
2. Operate the starter (choke) and com-
pletely close the throttle grip.
3. Slide the “ENGINE STOP” switch to the
“”.
4. Kick the kick starter with full strength to
start the engine.
5. After the engine starts, warm up for one
or two minutes. Make sure the stater
(choke) is returned to the original position
before riding.
STARTING A WARM ENGINE
To start a warm engine, refer to the “Starting a
cold engine” section. The starter (choke)
should not be used. The throttle should be
opened slightly.
CAUTION:
See “Engine break-in Section” prior to
operating engine for the first time.WARMING UP
To get maximum engine life, always “warm-up”
the engine before starting off. Never acceler-
ate hard with a cold engine! To see whether or
not the engine is warm, see if it responds to
throttle normally with the stater (choke) turned
off.
WARNING
Before starting off, be sure to turn up or
remove the side stand.
Failure to retract the side stand completely
can result in a serious accident when you
try to turn a corner.
ENGINE BREAK-IN
Brake-in is important to better fit the moving
and sliding parts as well as the installed parts.
It is also important to accustom the rider to the
machine better.
Avoid full-throttle run on a new machine for the
first 5 hours.
After the trial run, check for loose parts, oil
leakage and other problems.
Make full inspection and adjustment especially
of slack cables and drive chain and loose
spokes.
CAUTION:
After the break-in period, check every fit-
ting and fastener for looseness.
If any loose is found, retighten it securely.

GEN
INFO

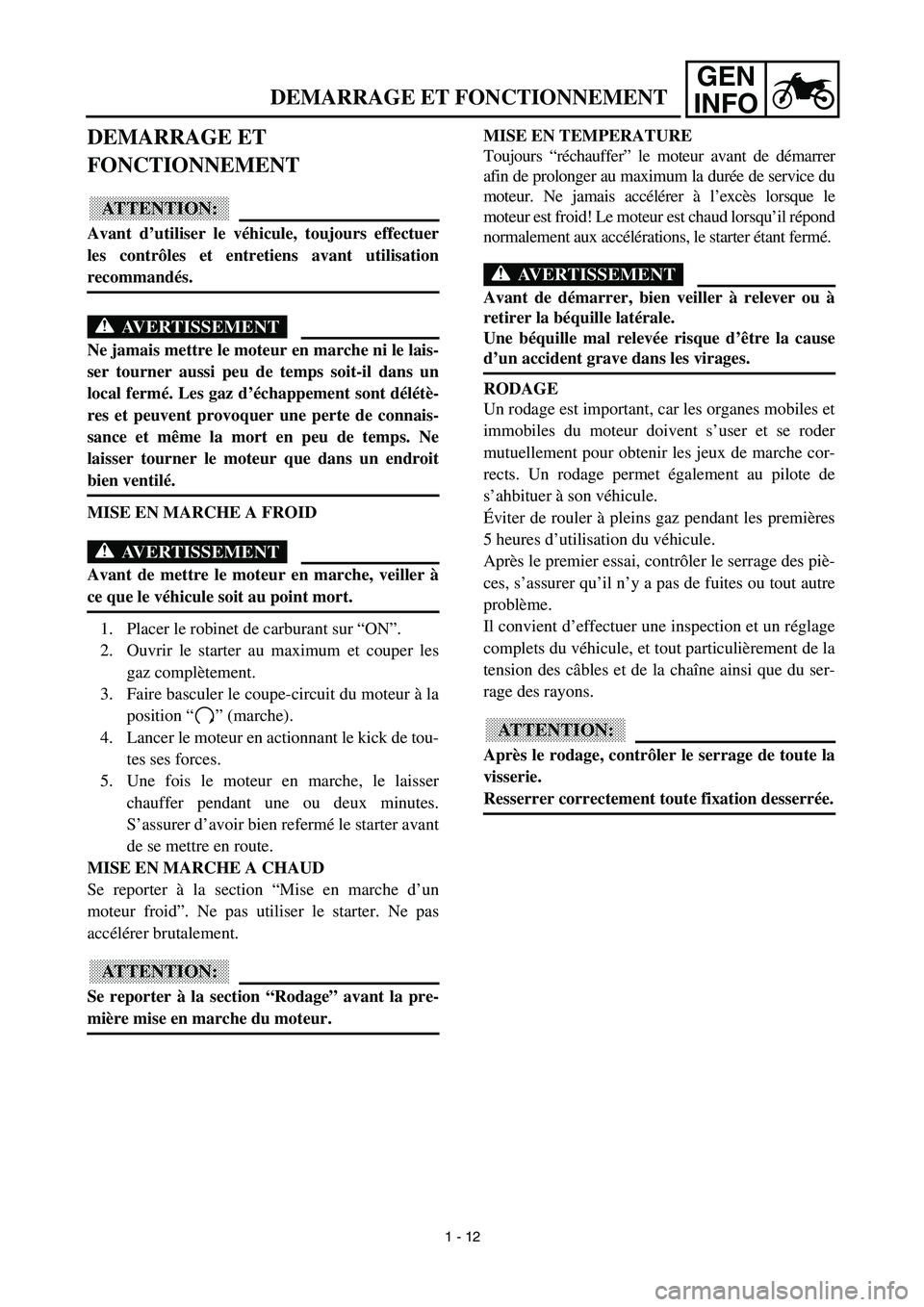

DEMARRAGE ET FONCTIONNEMENT
DEMARRAGE ET
FONCTIONNEMENT
ATTENTION:
Avant d’utiliser le véhicule, toujours effectuer
les contrôles et entretiens avant utilisation
recommandés.
AVERTISSEMENT
Ne jamais mettre le moteur en marche ni le lais-
ser tourner aussi peu de temps soit-il dans un
local fermé. Les gaz d’échappement sont délétè-
res et peuvent provoquer une perte de connais-
sance et même la mort en peu de temps. Ne
laisser tourner le moteur que dans un endroit
bien ventilé.
MISE EN MARCHE A FROID
AVERTISSEMENT
Avant de mettre le moteur en marche, veiller à
ce que le véhicule soit au point mort.
1. Placer le robinet de carburant sur “ON”.
2. Ouvrir le starter au maximum et couper les
gaz complètement.
3. Faire basculer le coupe-circuit du moteur à la
position “” (marche).
4. Lancer le moteur en actionnant le kick de tou-
tes ses forces.
5. Une fois le moteur en marche, le laisser
chauffer pendant une ou deux minutes.
S’assurer d’avoir bien refermé le starter avant
de se mettre en route.
MISE EN MARCHE A CHAUD
Se reporter à la section “Mise en marche d’un
moteur froid”. Ne pas utiliser le starter. Ne pas
accélérer brutalement.
ATTENTION:
Se reporter à la section “Rodage” avant la pre-
mière mise en marche du moteur.MISE EN TEMPERATURE
Toujours “réchauffer” le moteur avant de démarrer
afin de prolonger au maximum la durée de service du
moteur. Ne jamais accélérer à l’excès lorsque le
moteur est froid! Le moteur est chaud lorsqu’il répond
normalement aux accélérations, le starter étant fermé.
AVERTISSEMENT
Avant de démarrer, bien veiller à relever ou à
retirer la béquille latérale.
Une béquille mal relevée risque d’être la cause
d’un accident grave dans les virages.
RODAGE
Un rodage est important, car les organes mobiles et
immobiles du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de marche cor-
rects. Un rodage permet également au pilote de
s’ahbituer à son véhicule.
Éviter de rouler à pleins gaz pendant les premières
5 heures d’utilisation du véhicule.
Après le premier essai, contrôler le serrage des piè-
ces, s’assurer qu’il n’y a pas de fuites ou tout autre
problème.
Il convient d’effectuer une inspection et un réglage
complets du véhicule, et tout particulièrement de la
tension des câbles et de la chaîne ainsi que du ser-
rage des rayons.
ATTENTION:
Après le rodage, contrôler le serrage de toute la
visserie.
Resserrer correctement toute fixation desserrée.
1 - 12

GEN
INFO

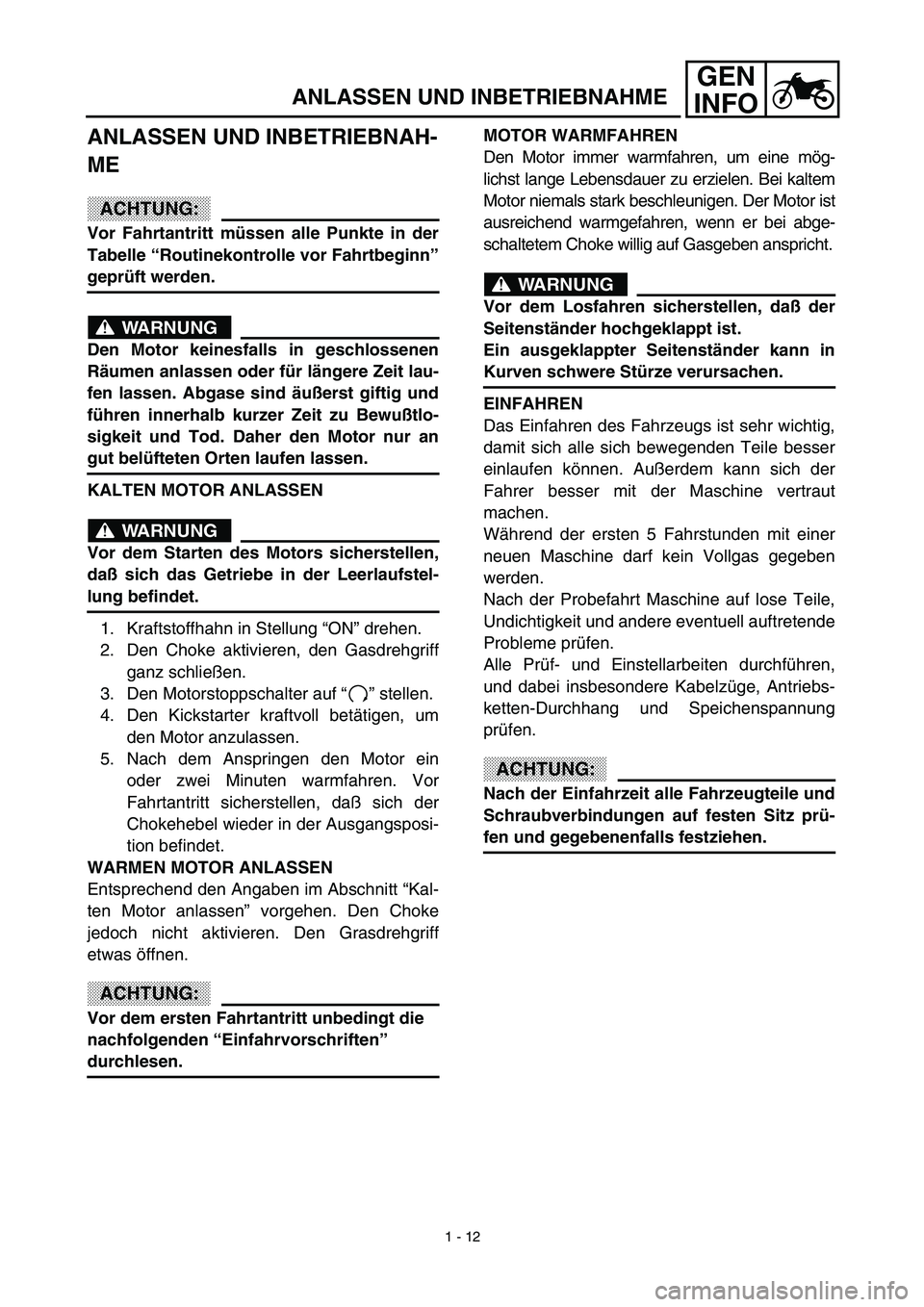

ANLASSEN UND INBETRIEBNAHME
ANLASSEN UND INBETRIEBNAH-
ME
ACHTUNG:
Vor Fahrtantritt müssen alle Punkte in der
Tabelle “Routinekontrolle vor Fahrtbeginn”
geprüft werden.
WARNUNG
Den Motor keinesfalls in geschlossenen
Räumen anlassen oder für längere Zeit lau-
fen lassen. Abgase sind äußerst giftig und
führen innerhalb kurzer Zeit zu Bewußtlo-
sigkeit und Tod. Daher den Motor nur an
gut belüfteten Orten laufen lassen.
KALTEN MOTOR ANLASSEN
WARNUNG
Vor dem Starten des Motors sicherstellen,
daß sich das Getriebe in der Leerlaufstel-
lung befindet.
1. Kraftstoffhahn in Stellung “ON” drehen.
2. Den Choke aktivieren, den Gasdrehgriff
ganz schließen.
3. Den Motorstoppschalter auf “” stellen.
4. Den Kickstarter kraftvoll betätigen, um
den Motor anzulassen.
5. Nach dem Anspringen den Motor ein
oder zwei Minuten warmfahren. Vor
Fahrtantritt sicherstellen, daß sich der
Chokehebel wieder in der Ausgangsposi-
tion befindet.
WARMEN MOTOR ANLASSEN
Entsprechend den Angaben im Abschnitt “Kal-
ten Motor anlassen” vorgehen. Den Choke
jedoch nicht aktivieren. Den Grasdrehgriff
etwas öffnen.
ACHTUNG:
Vor dem ersten Fahrtantritt unbedingt die
nachfolgenden “Einfahrvorschriften”
durchlesen.MOTOR WARMFAHREN
Den Motor immer warmfahren, um eine mög-
lichst lange Lebensdauer zu erzielen. Bei kaltem
Motor niemals stark beschleunigen. Der Motor ist
ausreichend warmgefahren, wenn er bei abge-
schaltetem Choke willig auf Gasgeben anspricht.
WARNUNG
Vor dem Losfahren sicherstellen, daß der
Seitenständer hochgeklappt ist.
Ein ausgeklappter Seitenständer kann in
Kurven schwere Stürze verursachen.
EINFAHREN
Das Einfahren des Fahrzeugs ist sehr wichtig,
damit sich alle sich bewegenden Teile besser
einlaufen können. Außerdem kann sich der
Fahrer besser mit der Maschine vertraut
machen.
Während der ersten 5 Fahrstunden mit einer
neuen Maschine darf kein Vollgas gegeben
werden.
Nach der Probefahrt Maschine auf lose Teile,
Undichtigkeit und andere eventuell auftretende
Probleme prüfen.
Alle Prüf- und Einstellarbeiten durchführen,
und dabei insbesondere Kabelzüge, Antriebs-
ketten-Durchhang und Speichenspannung
prüfen.
ACHTUNG:
Nach der Einfahrzeit alle Fahrzeugteile und
Schraubverbindungen auf festen Sitz prü-
fen und gegebenenfalls festziehen.
1 - 12

GEN
INFO

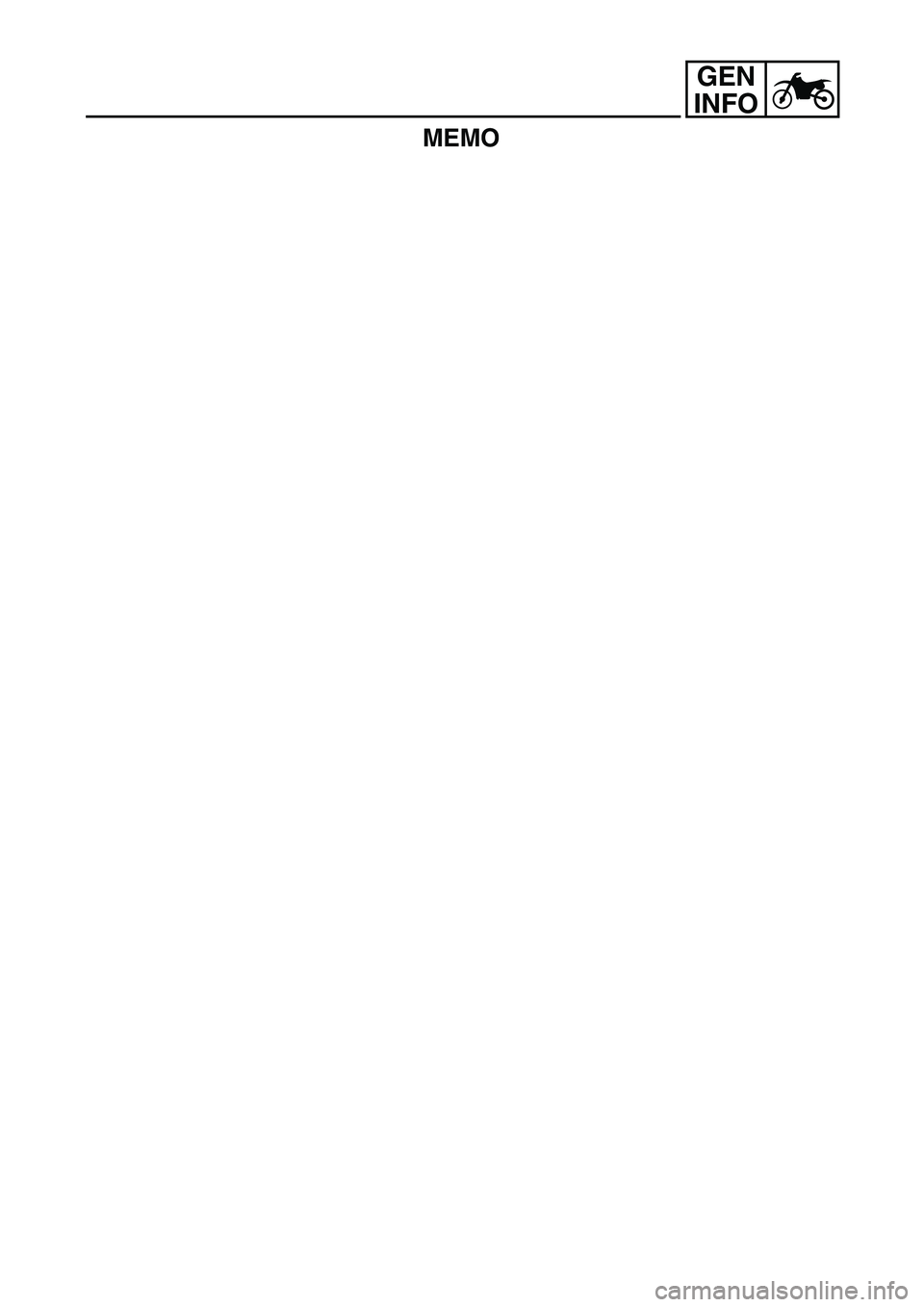

MEMO

SPEC
2 - 1
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: TT-R90R (USA, CDN, AUS, NZ)
TT-R90 (Europe, ZA)
Model code number: 5HNB (USA)
5HNC (Europe, AUS, NZ, ZA)
5HND (CDN)
Dimensions:
Overall length 1,525 mm (57.0 in)
Overall width 605 mm (23.8 in)
Overall height 865 mm (34.1 in)
Seat height 625 mm (24.6 in)
Wheelbase 1,040 mm (40.9 in)
Minimum ground clearance 160 mm (6.3 in)
Basic weight:
With oil and full fuel tank 64 kg (141 lb)
Engine:
Engine type Air cooled 4-stroke, SOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 89 cm
3 (5.43 cu.in)
Bore × stroke 47.0 × 51.8 mm (1.85 × 2.04 in)
Compression ratio 8.5 : 1
Compression pressure (STD) 1,000 kPa (10 kg/cm
2, 145 psi) at 1,000 r/min
Starting system Kick starter
Lubrication system: Wet sump
Oil type or grade:
Engine oil
(For USA and CDN)
At –10 ˚C (10 ˚F) or higher Å
Yamalube 4 (10W-30) or SAE 10W-30 type
SE/SF motor oil
At 5 ˚C (40 ˚F) or higher ı
Yamalube 4 (20W-40) or SAE 20W-40 type
SE/SF motor oil
(Except for USA and CDN)
API “SE/SF” or higher grade
0 10 30 50 70 90 110 130
-20 -10 01020
30 40 50
Å
ı
˚F
˚C
GENERAL SPECIFICATIONS

SPEC
2 - 2
Oil capacity:
Engine oil
Periodic oil change 0.8 L (0.70 Imp qt, 0.85 US qt)
Total amount 1.0 L (0.88 Imp qt, 1.06 US qt)
Air filter: Wet type element
Fuel:
Type Unleaded gasoline only (USA, AUS and NZ)
Regular unleaded gasoline only (CDN, Europe)
Regular gasoline (ZA)
Tank capacity 4.1 L (0.90 lmp gal, 1.08 US gal)
Reserve amount 0.5 L (0.11 Imp gal, 0.13 US gal)
Carburetor:
Type VM16SH
Manufacturer MIKUNI
Spark plug:
Type CR6HSA/U20FSR-U
Manufacturer NGK/DENSO
Gap 0.6 ~ 0.7 mm (0.02 ~ 0.03 in)
Clutch type: Wet, multiple-disc and centrifugal automatic
Transmission:
Primary reduction system Spur gear
Primary reduction ratio 67/18 (3.722)
Secondary reduction system Chain drive
Secondary reduction ratio 35/14 (2.500)
Transmission type Constant mesh, 3-speed
Operation Left foot operation
Gear ratio: 1st 37/13 (2.846)
2nd 33/19 (1.736)
3rd 28/23 (1.217)
Chassis:
Frame type Double cradle
Caster angle 24.83˚
Trail 56.0 mm (2.2 in)
Tire:
Type With tube
Size (front) 2.50-14 4PR
Size (rear) 3.00-12 4PR
Manufacturer (front and rear) CHENG SHIN
Type (front and rear) KNOBBY
Tire pressure (front and rear) 100 kPa (1.00 kgf/cm
2, 14.5 psi)
GENERAL SPECIFICATIONS
2

SPEC
2 - 3

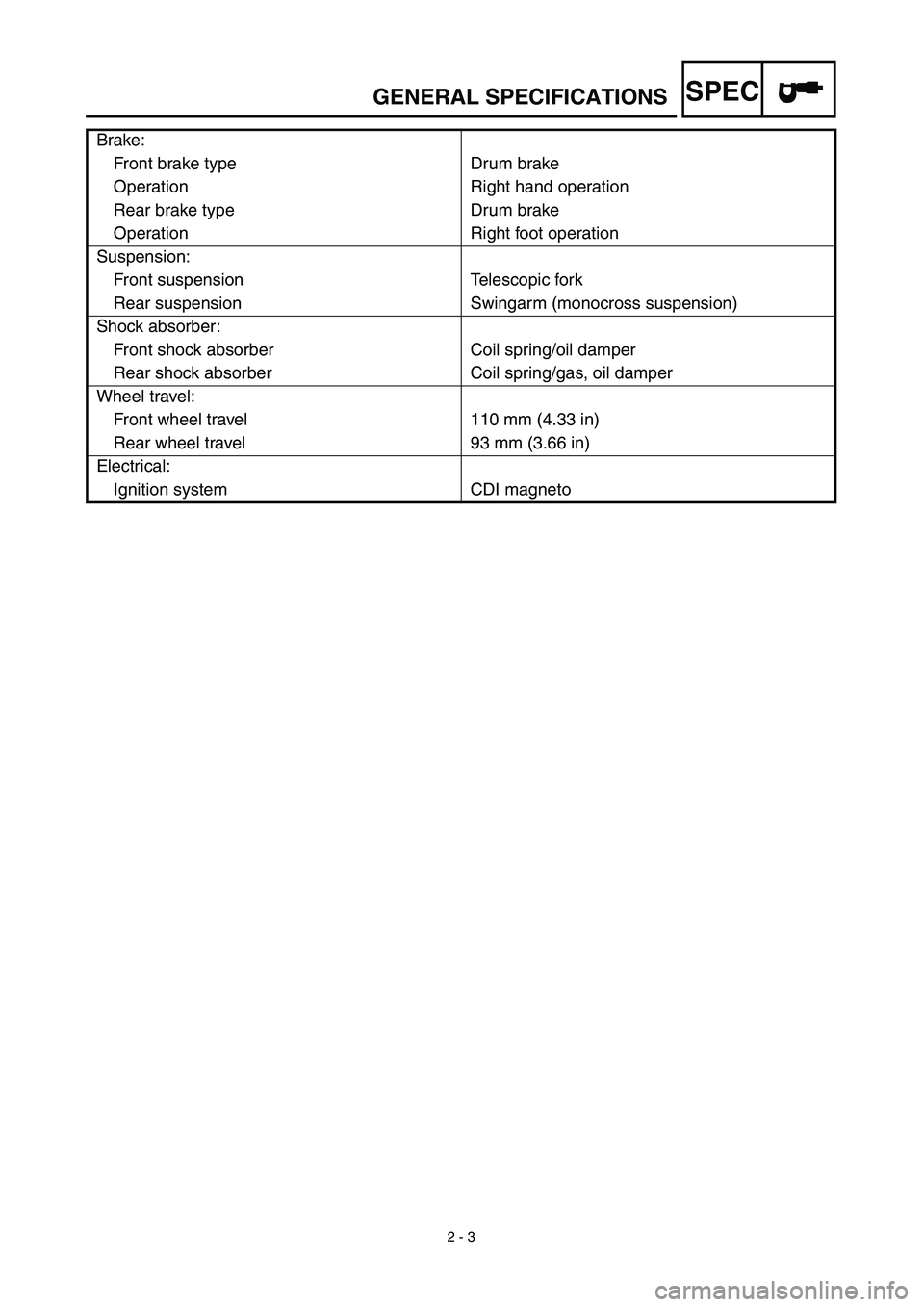

Brake:
Front brake type Drum brake
Operation Right hand operation
Rear brake type Drum brake
Operation Right foot operation
Suspension:
Front suspension Telescopic fork
Rear suspension Swingarm (monocross suspension)
Shock absorber:
Front shock absorber Coil spring/oil damper
Rear shock absorber Coil spring/gas, oil damper
Wheel travel:
Front wheel travel 110 mm (4.33 in)
Rear wheel travel 93 mm (3.66 in)
Electrical:
Ignition system CDI magneto
GENERAL SPECIFICATIONS

SPEC
2 - 4

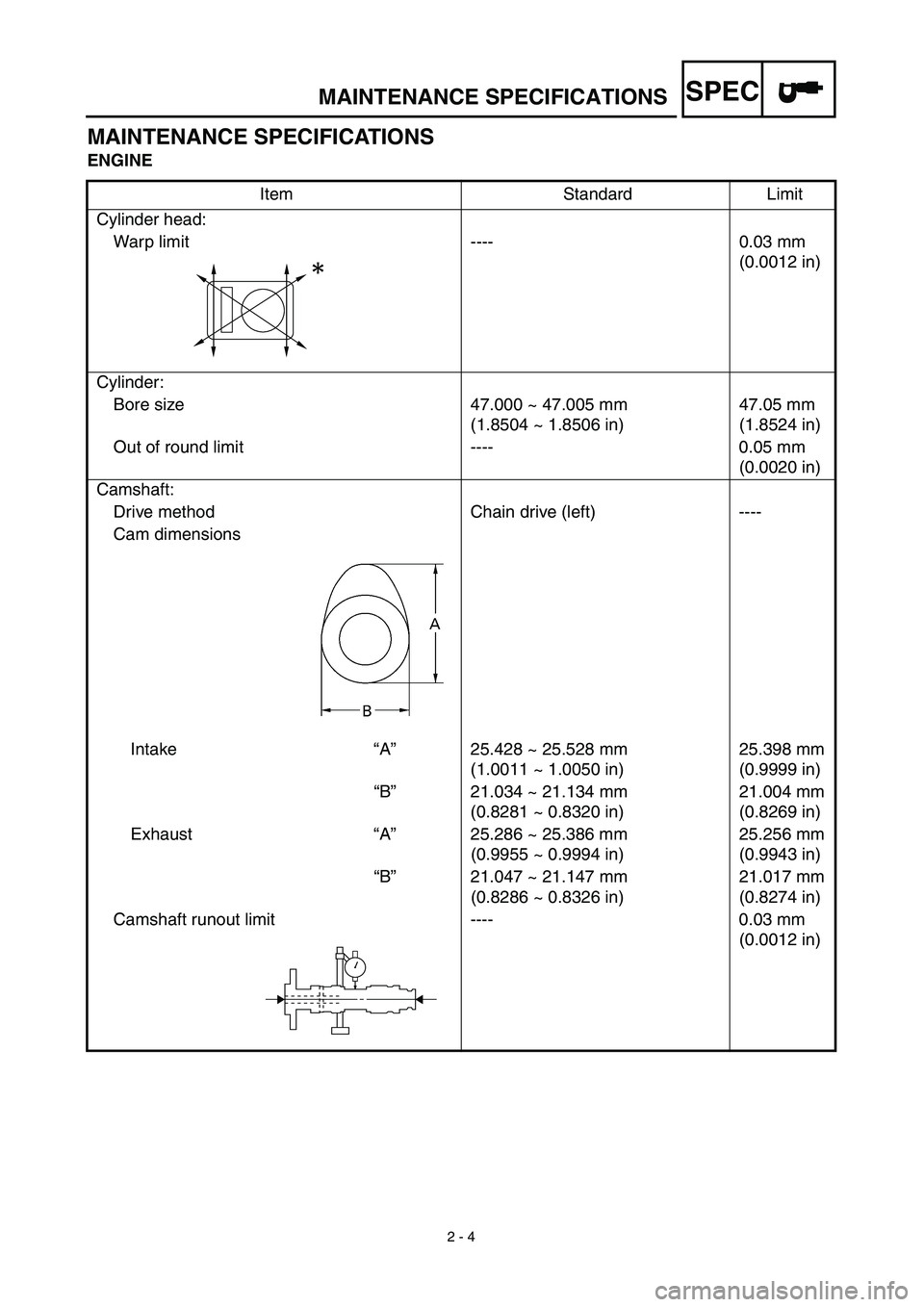

MAINTENANCE SPECIFICATIONS
ENGINE
Item Standard Limit
Cylinder head:
Warp limit ---- 0.03 mm
(0.0012 in)
Cylinder:
Bore size 47.000 ~ 47.005 mm
(1.8504 ~ 1.8506 in)47.05 mm
(1.8524 in)
Out of round limit ---- 0.05 mm
(0.0020 in)
Camshaft:
Drive method Chain drive (left) ----
Cam dimensions
Intake“A”25.428 ~ 25.528 mm
(1.0011 ~ 1.0050 in)25.398 mm
(0.9999 in)
“B”21.034 ~ 21.134 mm
(0.8281 ~ 0.8320 in)21.004 mm
(0.8269 in)
Exhaust“A”25.286 ~ 25.386 mm
(0.9955 ~ 0.9994 in)25.256 mm
(0.9943 in)
“B”21.047 ~ 21.147 mm
(0.8286 ~ 0.8326 in)21.017 mm
(0.8274 in)
Camshaft runout limit ---- 0.03 mm
(0.0012 in)
MAINTENANCE SPECIFICATIONS

SPEC
2 - 5

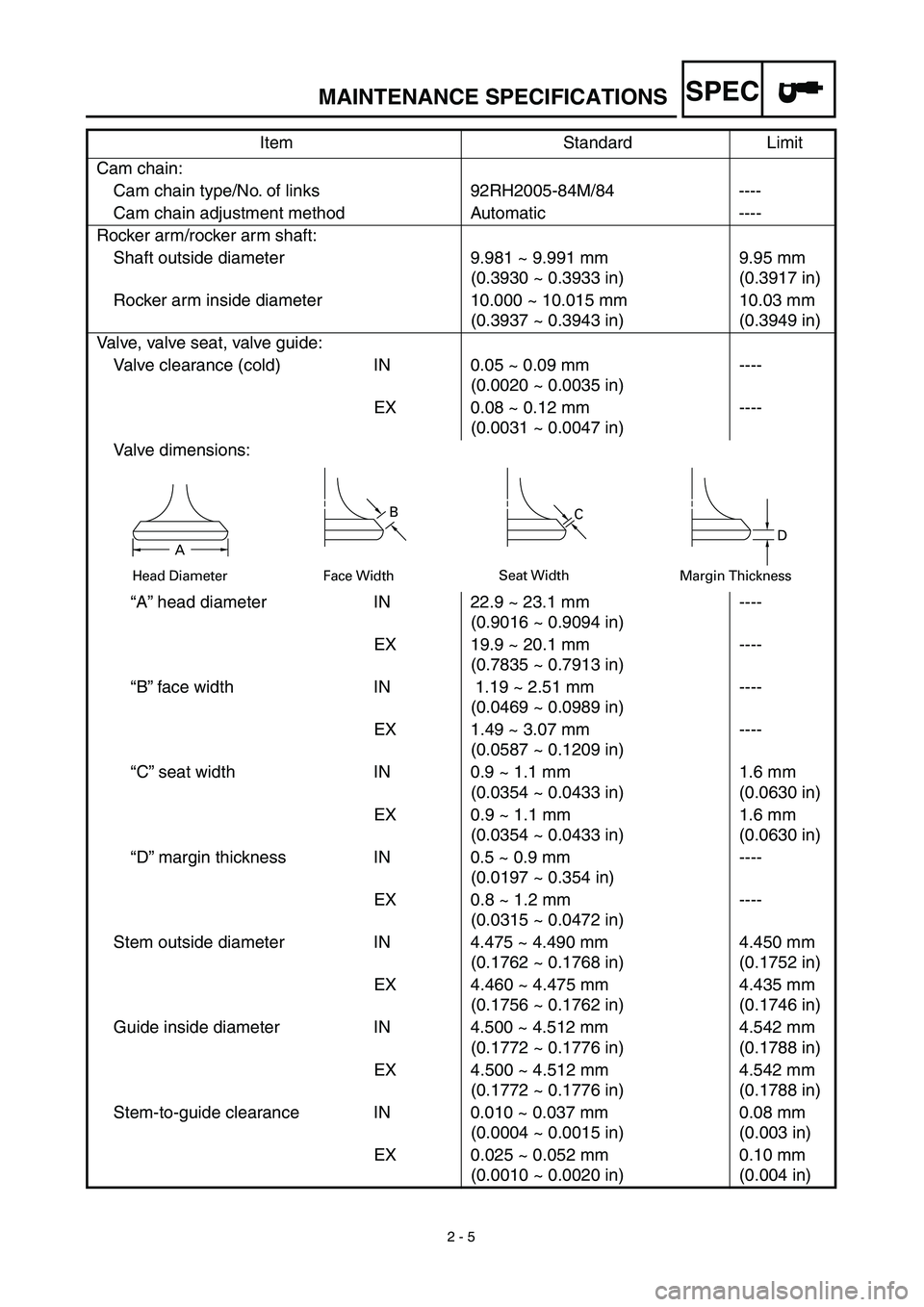

Cam chain:
Cam chain type/No. of links 92RH2005-84M/84 ----
Cam chain adjustment method Automatic ----
Rocker arm/rocker arm shaft:
Shaft outside diameter 9.981 ~ 9.991 mm
(0.3930 ~ 0.3933 in)9.95 mm
(0.3917 in)
Rocker arm inside diameter 10.000 ~ 10.015 mm
(0.3937 ~ 0.3943 in)10.03 mm
(0.3949 in)
Valve, valve seat, valve guide:
Valve clearance (cold) IN 0.05 ~ 0.09 mm
(0.0020 ~ 0.0035 in)----
EX 0.08 ~ 0.12 mm
(0.0031 ~ 0.0047 in)----
Valve dimensions:
“A” head diameter IN 22.9 ~ 23.1 mm
(0.9016 ~ 0.9094 in)----
EX 19.9 ~ 20.1 mm
(0.7835 ~ 0.7913 in)----
“B” face width IN 1.19 ~ 2.51 mm
(0.0469 ~ 0.0989 in)----
EX 1.49 ~ 3.07 mm
(0.0587 ~ 0.1209 in)----
“C” seat width IN 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
“D” margin thickness IN 0.5 ~ 0.9 mm
(0.0197 ~ 0.354 in)----
EX 0.8 ~ 1.2 mm
(0.0315 ~ 0.0472 in)----
Stem outside diameter IN 4.475 ~ 4.490 mm
(0.1762 ~ 0.1768 in)4.450 mm
(0.1752 in)
EX 4.460 ~ 4.475 mm
(0.1756 ~ 0.1762 in)4.435 mm
(0.1746 in)
Guide inside diameter IN 4.500 ~ 4.512 mm
(0.1772 ~ 0.1776 in)4.542 mm
(0.1788 in)
EX 4.500 ~ 4.512 mm
(0.1772 ~ 0.1776 in)4.542 mm
(0.1788 in)
Stem-to-guide clearance IN 0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)0.08 mm
(0.003 in)
EX 0.025 ~ 0.052 mm
(0.0010 ~ 0.0020 in)0.10 mm
(0.004 in) Item Standard Limit
Head Diameter
B
Face WidthC
Seat Width
D
Margin ThicknessA
MAINTENANCE SPECIFICATIONS
