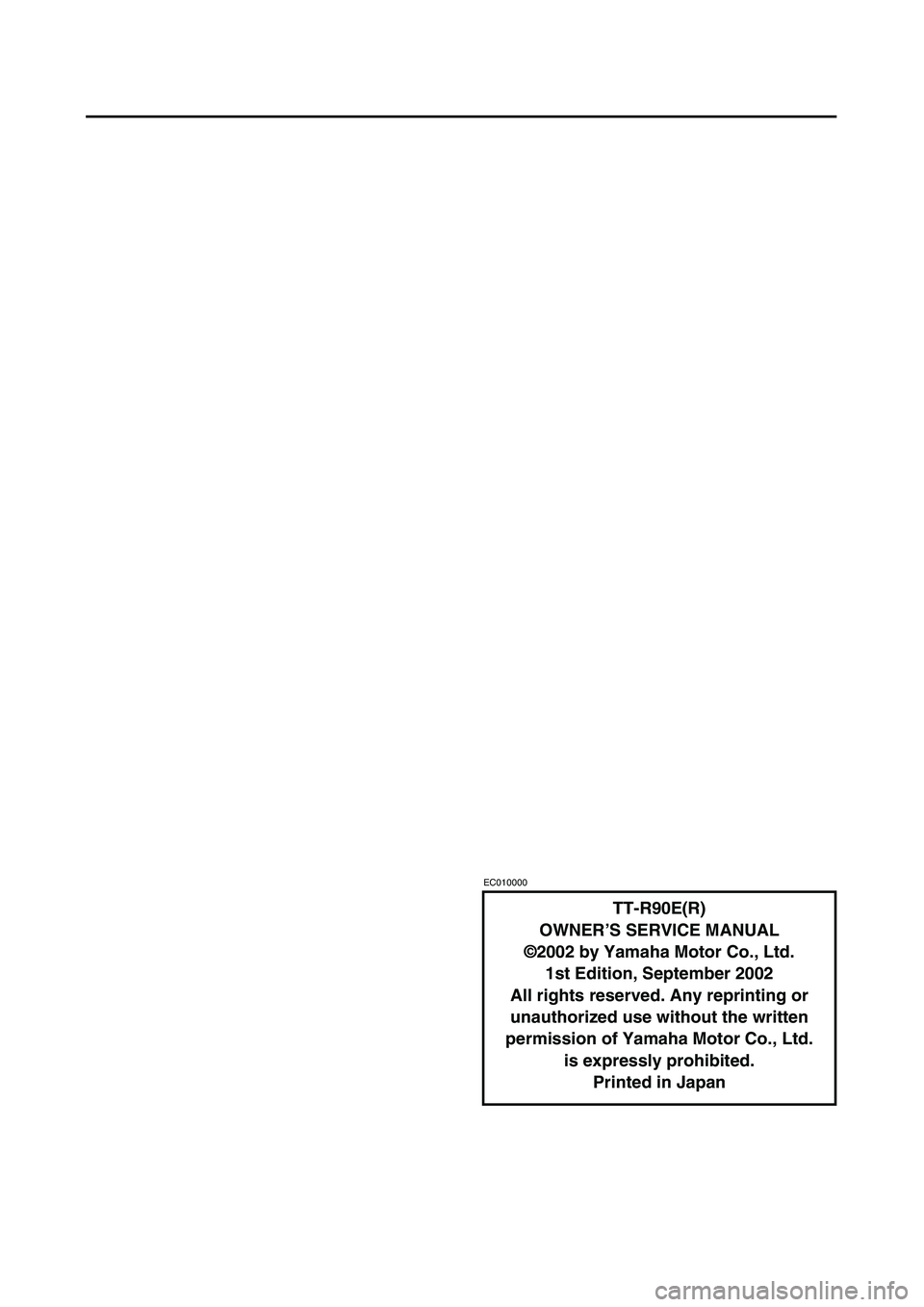

YAMAHA TTR90 2003 Owners Manual

5HN-28199-8A
TT-R90E(R)
OWNER’S SERVICE MANUAL
MANUEL D’ATELIER DU
PROPRIETAIRE
FAHRER- UND
WARTUNGS-HANDBUCH

EC010000
TT-R90E(R)
OWNER’S SERVICE MANUAL
©2002 by Yamaha Motor Co., Ltd.
1st Edition, September 2002
All rights reserved. Any reprinting or
unauthorized use without the written
permission of Yamaha Motor Co., Ltd.
is expressly prohibited.
Printed in Japan

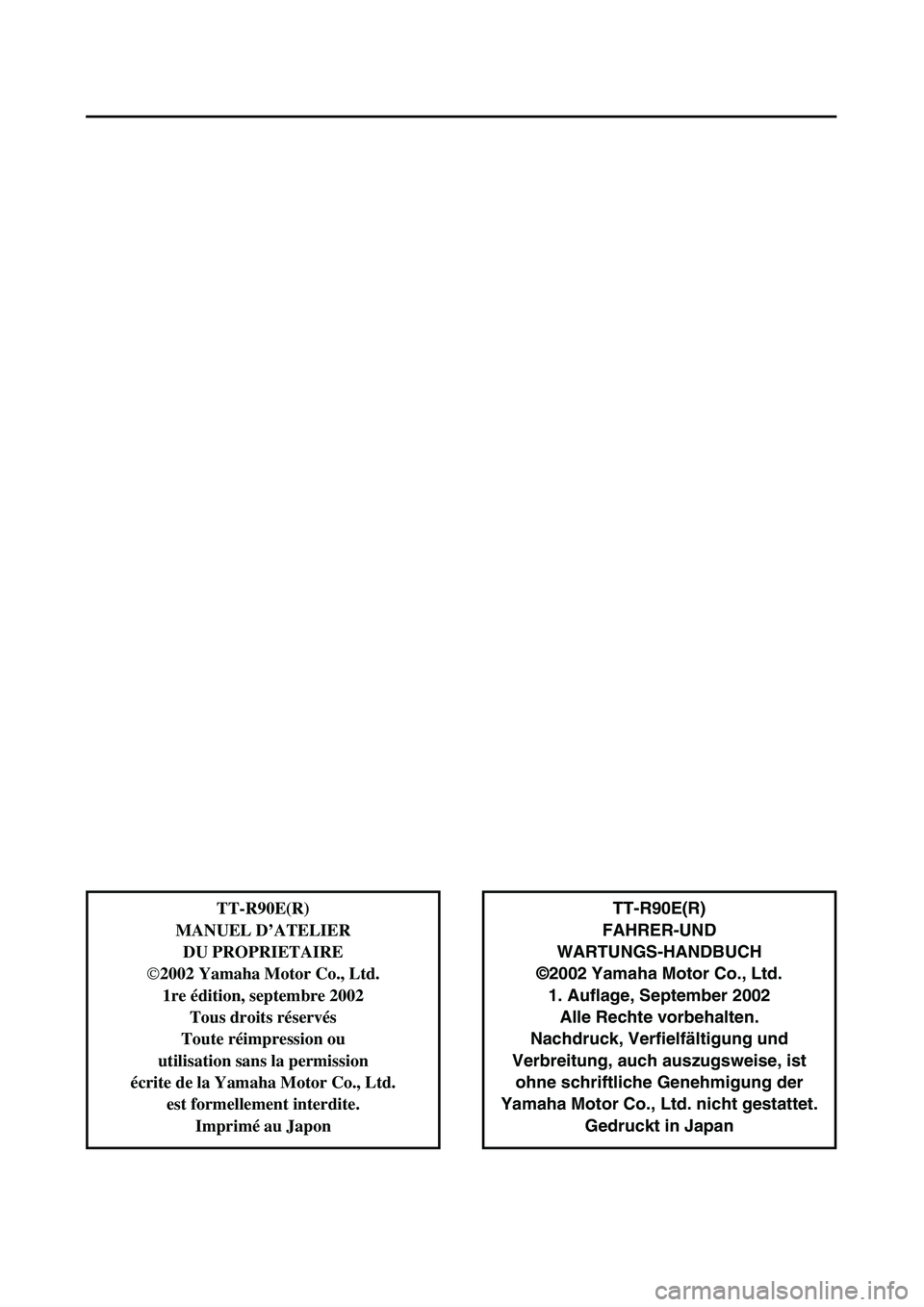

TT-R90E(R)
FAHRER-UND
WARTUNGS-HANDBUCH
©2002 Yamaha Motor Co., Ltd.
1. Auflage, September 2002
Alle Rechte vorbehalten.
Nachdruck, Verfielfältigung und
Verbreitung, auch auszugsweise, ist
ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd. nicht gestattet.
Gedruckt in Japan
TT-R90E(R)
MANUEL D’ATELIER
DU PROPRIETAIRE

2002 Yamaha Motor Co., Ltd.
1re édition, septembre 2002
Tous droits réservés
Toute réimpression ou
utilisation sans la permission
écrite de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé au Japon

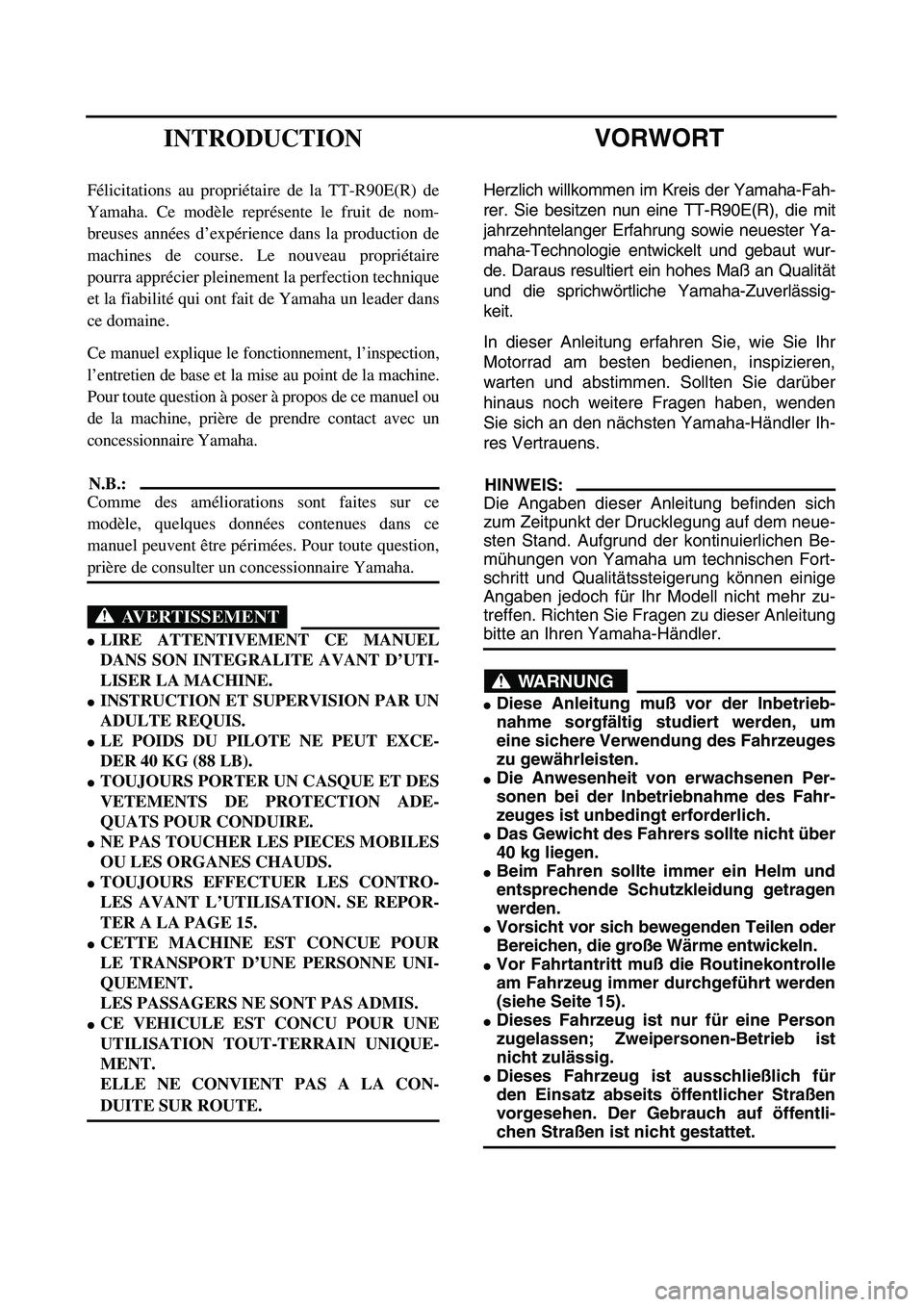

INTRODUCTION
Congratulations on your purchase of a
Yamaha TT-R90E(R). This model is the culmi-
nation of Yamaha’s vast experience in the pro-
duction of pacesetting racing machines. It
represents the highest grade of craftsmanship
and reliability that have made Yamaha a
leader.
This manual explains operation, inspection,
basic maintenance and tuning of your
machine. If you have any questions about this
manual or your machine, please contact your
Yamaha dealer.
NOTE:

As improvements are made on this model,
some data in this manual may become out-
dated. If you have any questions, please con-
sult your Yamaha dealer.
WARNING


READ THIS MANUAL CAREFULLY FOR
INSTRUCTIONS ON HOW TO PROPERLY
OPERATE THIS MACHINE.

ADULT INSTRUCTION AND SUPERVI-
SION ARE REQUIRED.

WEIGHT OF THE RIDER SHOULD NOT
EXCEED 40 kg (88 lb).

ALWAYS WEAR A HELMET AND SUIT-
ABLE PROTECTIVE CLOTHING WHEN
RIDING.

DO NOT TOUCH ANY MOVING PARTS OR
HEATED AREAS.

ALWAYS PERFORM PRE-OPERATION
CHECKS. REFER TO PAGE 15.

THIS MACHINE IS DESIGNED TO CARRY
THE OPERATOR ONLY.
NO PASSENGERS.

THIS MACHINE IS DESIGNED OFF-ROAD
USE ONLY.
IT IS NOT SUITABLE FOR ON-ROAD USE.

VORWORT
Herzlich willkommen im Kreis der Yamaha-Fah-
rer. Sie besitzen nun eine TT-R90E(R), die mit
jahrzehntelanger Erfahrung sowie neuester Ya-
maha-Technologie entwickelt und gebaut wur-
de. Daraus resultiert ein hohes Maß an Qualität
und die sprichwörtliche Yamaha-Zuverlässig-
keit.
In dieser Anleitung erfahren Sie, wie Sie Ihr
Motorrad am besten bedienen, inspizieren,
warten und abstimmen. Sollten Sie darüber
hinaus noch weitere Fragen haben, wenden
Sie sich an den nächsten Yamaha-Händler Ih-
res Vertrauens.
HINWEIS:

Die Angaben dieser Anleitung befinden sich
zum Zeitpunkt der Drucklegung auf dem neue-
sten Stand. Aufgrund der kontinuierlichen Be-
mühungen von Yamaha um technischen Fort-
schritt und Qualitätssteigerung können einige
Angaben jedoch für Ihr Modell nicht mehr zu-
treffen. Richten Sie Fragen zu dieser Anleitung
bitte an Ihren Yamaha-Händler.
WARNUNG


Diese Anleitung muß vor der Inbetrieb-
nahme sorgfältig studiert werden, um
eine sichere Verwendung des Fahrzeuges
zu gewährleisten.

Die Anwesenheit von erwachsenen Per-
sonen bei der Inbetriebnahme des Fahr-
zeuges ist unbedingt erforderlich.

Das Gewicht des Fahrers sollte nicht über
40 kg liegen.

Beim Fahren sollte immer ein Helm und
entsprechende Schutzkleidung getragen
werden.

Vorsicht vor sich bewegenden Teilen oder
Bereichen, die große Wärme entwickeln.

Vor Fahrtantritt muß die Routinekontrolle
am Fahrzeug immer durchgeführt werden
(siehe Seite 15).

Dieses Fahrzeug ist nur für eine Person
zugelassen; Zweipersonen-Betrieb ist
nicht zulässig.

Dieses Fahrzeug ist ausschließlich für
den Einsatz abseits öffentlicher Straßen
vorgesehen. Der Gebrauch auf öffentli-
chen Straßen ist nicht gestattet.
INTRODUCTION
Félicitations au propriétaire de la TT-R90E(R) de
Yamaha. Ce modèle représente le fruit de nom-
breuses années d’expérience dans la production de
machines de course. Le nouveau propriétaire
pourra apprécier pleinement la perfection technique
et la fiabilité qui ont fait de Yamaha un leader dans
ce domaine.
Ce manuel explique le fonctionnement, l’inspection,
l’entretien de base et la mise au point de la machine.
Pour toute question à poser à propos de ce manuel ou
de la machine, prière de prendre contact avec un
concessionnaire Yamaha.
N.B.:

Comme des améliorations sont faites sur ce
modèle, quelques données contenues dans ce
manuel peuvent être périmées. Pour toute question,
prière de consulter un concessionnaire Yamaha.
AVERTISSEMENT


LIRE ATTENTIVEMENT CE MANUEL
DANS SON INTEGRALITE AVANT D’UTI-
LISER LA MACHINE.

INSTRUCTION ET SUPERVISION PAR UN
ADULTE REQUIS.

LE POIDS DU PILOTE NE PEUT EXCE-
DER 40 KG (88 LB).

TOUJOURS PORTER UN CASQUE ET DES
VETEMENTS DE PROTECTION ADE-
QUATS POUR CONDUIRE.

NE PAS TOUCHER LES PIECES MOBILES
OU LES ORGANES CHAUDS.

TOUJOURS EFFECTUER LES CONTRO-
LES AVANT L’UTILISATION. SE REPOR-
TER A LA PAGE 15.

CETTE MACHINE EST CONCUE POUR
LE TRANSPORT D’UNE PERSONNE UNI-
QUEMENT.
LES PASSAGERS NE SONT PAS ADMIS.

CE VEHICULE EST CONCU POUR UNE
UTILISATION TOUT-TERRAIN UNIQUE-
MENT.
ELLE NE CONVIENT PAS A LA CON-
DUITE SUR ROUTE.

IMPORTANT NOTICE
This machine is designed for off-road use only
by young operators under adult instruction and
supervision. It is illegal for this machine to be
operated on any public street, road, or high-
way.
Off-road use on public lands may be illegal.
Please check local regulations before riding.
1. GASOLINE IS HIGHLY FLAMMABLE:
* Always turn off the engine when
refueling.
* Take care not to spill on the engine
or exhaust pipe/muffler, when refu-
eling.
* Never refuel while smoking or in
the vicinity of an open flame.
2. If you should swallow some gasoline
or inhale a lot of gasoline vapor, or
allow some gasoline to get in your
eye(s), see your doctor immediately.
If any gasoline spills on your skin or
clothing, immediately wash it with
soap and water, and change your
clothes.
3. Always turn off the engine before
leaving the machine unattended.
When parking the machine, note the
following:
* The engine and exhaust pipe(s)/
muffler(s) may be hot. Park the
machine in a place where pedestri-
ans or children are not likely to
touch the machine.
* Do not park the machine on a slope
or soft ground; the machine may
overturn.
SAFETY INFORMATION

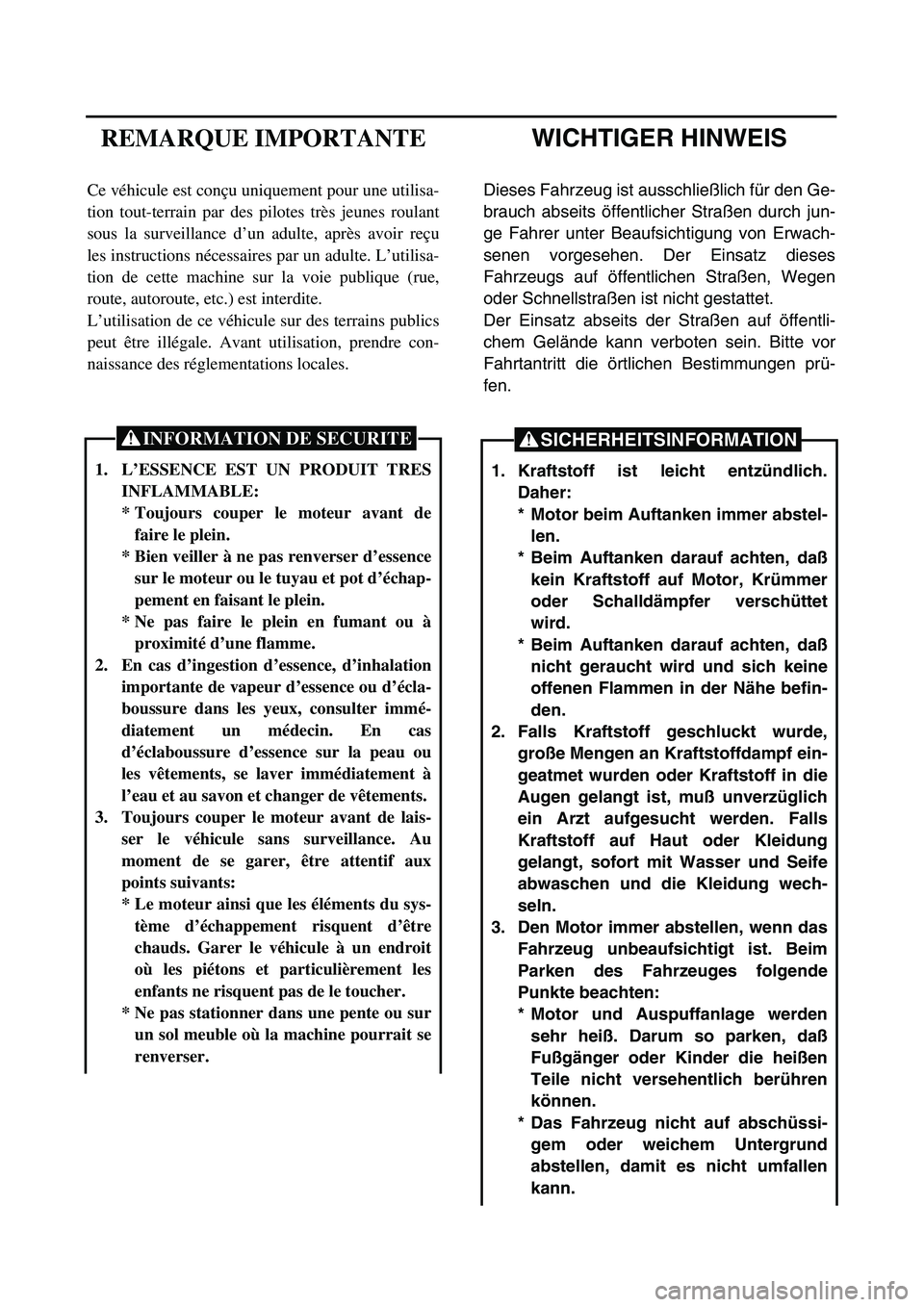

WICHTIGER HINWEIS
Dieses Fahrzeug ist ausschließlich für den Ge-
brauch abseits öffentlicher Straßen durch jun-
ge Fahrer unter Beaufsichtigung von Erwach-
senen vorgesehen. Der Einsatz dieses
Fahrzeugs auf öffentlichen Straßen, Wegen
oder Schnellstraßen ist nicht gestattet.
Der Einsatz abseits der Straßen auf öffentli-
chem Gelände kann verboten sein. Bitte vor
Fahrtantritt die örtlichen Bestimmungen prü-
fen.
1. Kraftstoff ist leicht entzündlich.
Daher:
* Motor beim Auftanken immer abstel-
len.
* Beim Auftanken darauf achten, daß
kein Kraftstoff auf Motor, Krümmer
oder Schalldämpfer verschüttet
wird.
* Beim Auftanken darauf achten, daß
nicht geraucht wird und sich keine
offenen Flammen in der Nähe befin-
den.
2. Falls Kraftstoff geschluckt wurde,
große Mengen an Kraftstoffdampf ein-
geatmet wurden oder Kraftstoff in die
Augen gelangt ist, muß unverzüglich
ein Arzt aufgesucht werden. Falls
Kraftstoff auf Haut oder Kleidung
gelangt, sofort mit Wasser und Seife
abwaschen und die Kleidung wech-
seln.
3. Den Motor immer abstellen, wenn das
Fahrzeug unbeaufsichtigt ist. Beim
Parken des Fahrzeuges folgende
Punkte beachten:
* Motor und Auspuffanlage werden
sehr heiß. Darum so parken, daß
Fußgänger oder Kinder die heißen
Teile nicht versehentlich berühren
können.
* Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
SICHERHEITSINFORMATION

REMARQUE IMPORTANTE
Ce véhicule est conçu uniquement pour une utilisa-
tion tout-terrain par des pilotes très jeunes roulant
sous la surveillance d’un adulte, après avoir reçu
les instructions nécessaires par un adulte. L’utilisa-
tion de cette machine sur la voie publique (rue,
route, autoroute, etc.) est interdite.
L’utilisation de ce véhicule sur des terrains publics
peut être illégale. Avant utilisation, prendre con-
naissance des réglementations locales.
1. L’ESSENCE EST UN PRODUIT TRES
INFLAMMABLE:
* Toujours couper le moteur avant de
faire le plein.
* Bien veiller à ne pas renverser d’essence
sur le moteur ou le tuyau et pot d’échap-
pement en faisant le plein.
* Ne pas faire le plein en fumant ou à
proximité d’une flamme.
2. En cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou d’écla-
boussure dans les yeux, consulter immé-
diatement un médecin. En cas
d’éclaboussure d’essence sur la peau ou
les vêtements, se laver immédiatement à
l’eau et au savon et changer de vêtements.
3. Toujours couper le moteur avant de lais-
ser le véhicule sans surveillance. Au
moment de se garer, être attentif aux
points suivants:
* Le moteur ainsi que les éléments du sys-
tème d’échappement risquent d’être
chauds. Garer le véhicule à un endroit
où les piétons et particulièrement les
enfants ne risquent pas de le toucher.
* Ne pas stationner dans une pente ou sur
un sol meuble où la machine pourrait se
renverser.
INFORMATION DE SECURITE

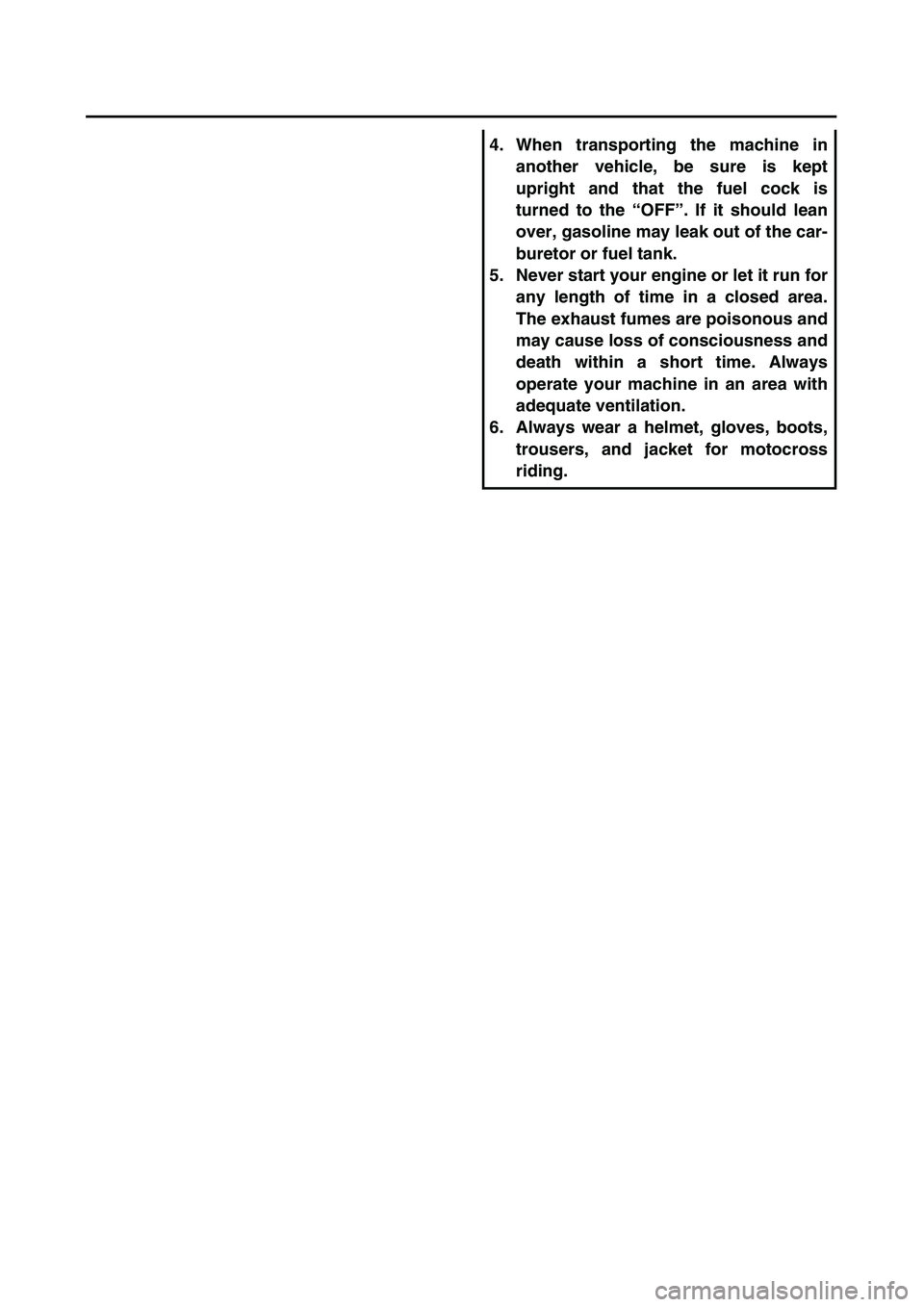

4. When transporting the machine in
another vehicle, be sure is kept
upright and that the fuel cock is
turned to the “OFF”. If it should lean
over, gasoline may leak out of the car-
buretor or fuel tank.
5. Never start your engine or let it run for
any length of time in a closed area.
The exhaust fumes are poisonous and
may cause loss of consciousness and
death within a short time. Always
operate your machine in an area with
adequate ventilation.
6. Always wear a helmet, gloves, boots,
trousers, and jacket for motocross
riding.

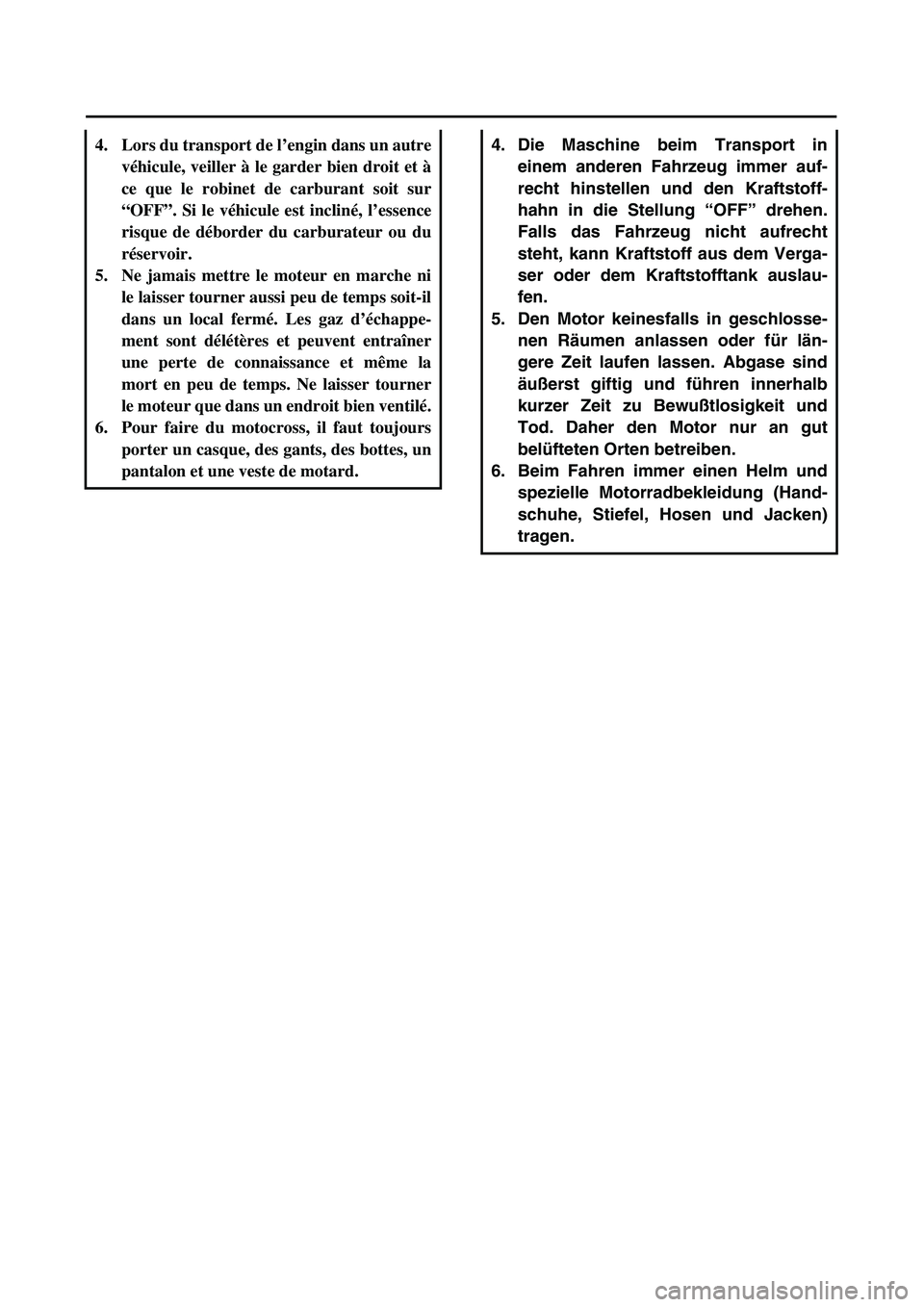

4. Die Maschine beim Transport in
einem anderen Fahrzeug immer auf-
recht hinstellen und den Kraftstoff-
hahn in die Stellung “OFF” drehen.
Falls das Fahrzeug nicht aufrecht
steht, kann Kraftstoff aus dem Verga-
ser oder dem Kraftstofftank auslau-
fen.
5. Den Motor keinesfalls in geschlosse-
nen Räumen anlassen oder für län-
gere Zeit laufen lassen. Abgase sind
äußerst giftig und führen innerhalb
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher den Motor nur an gut
belüfteten Orten betreiben.
6. Beim Fahren immer einen Helm und
spezielle Motorradbekleidung (Hand-
schuhe, Stiefel, Hosen und Jacken)
tragen.
4. Lors du transport de l’engin dans un autre
véhicule, veiller à le garder bien droit et à
ce que le robinet de carburant soit sur
“OFF”. Si le véhicule est incliné, l’essence
risque de déborder du carburateur ou du
réservoir.
5. Ne jamais mettre le moteur en marche ni
le laisser tourner aussi peu de temps soit-il
dans un local fermé. Les gaz d’échappe-
ment sont délétères et peuvent entraîner
une perte de connaissance et même la
mort en peu de temps. Ne laisser tourner
le moteur que dans un endroit bien ventilé.
6. Pour faire du motocross, il faut toujours
porter un casque, des gants, des bottes, un
pantalon et une veste de motard.

SAFETY INFORMATION

1. Don’t ride it on the street.
2. Don’t run the engine inside a building.
3. This is a one-seater motorbike. Don’t give
any person a ride.
4. Let’s learn how to ride properly. Ask your
parents for any question.
5. When riding the machine, be sure to wear
the protective apparel as illustrated.
1
Helmet
2
Goggles
3
Mouth guard
4
Gloves
5
Boots
6
Motocross pants
7
Long sleeved trainer
