5. Laden:
Batterie
(Die treffende Lademethode wählen.
Siehe folgende Seiten.)
WARNUNG
Keine Schnellaufladung vornehmen.
ACHTUNG:
Die Dichtkappen der wartungsfreien Bat-
terie dürfen nicht entfernt werden.
Kein Stoßladegerät verwenden. Die von
solchen Geräten erzeugten Stromstöße
können die Batterie überhitzen und die
Batterieplatten beschädigen.
Falls der Ladestrom am Ladegerät nicht
einstellbar ist, darauf achten, daß die Bat-
terie nicht überladen wird.
Zum Laden sollte die Batterie ausgebaut
werden. (Wird die Batterie dennoch im
eingebauten Zustand geladen, muß zuvor
das Minuskabel abgeklemmt werden.)
Um Funkenbildung zu vermeiden, das
Ladegerät erst einschalten, nachdem die
Anschlußklemmen des Ladegeräts an den
Batteriepolen angeschlossen worden sind.
Ebenso die Anschlußklemmen des Lade-
geräts erst von den Batteriepolen abneh-
men, nachdem das Ladegerät
ausgeschaltet worden ist.
Darauf achten, daß die Klemmen des
Ladegeräts guten Kontakt zu den Batterie-
polen haben und nicht kurzgeschlossen
werden. Bei korrodierten Anschlußklem-
men kann es zu einer Erhitzung der Kon-
taktstellen kommen, bei ausgeleierten
Klemmfedern zu Abrißfunkenbildung.
Falls die Batterie heiß wird, den Ladevor-
gang umgehend unterbrechen und die
Batterie zunächst abkühlen lassen. Eine
erhitzte Batterie stellt eine Explosionsge-
fahr dar.
Aus nebenstehendem Diagramm wird
ersichtlich, daß sich die Ruhespannung
einer wartungsfreien Batterie erst ca. 30
Minuten nach Beendigung des Ladevor-
ganges stabilisiert. Deshalb vor der Mes-
sung der Ruhespannung die frisch
geladene Batterie zunächst eine halbe
Stunde ruhen lassen.
CONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN

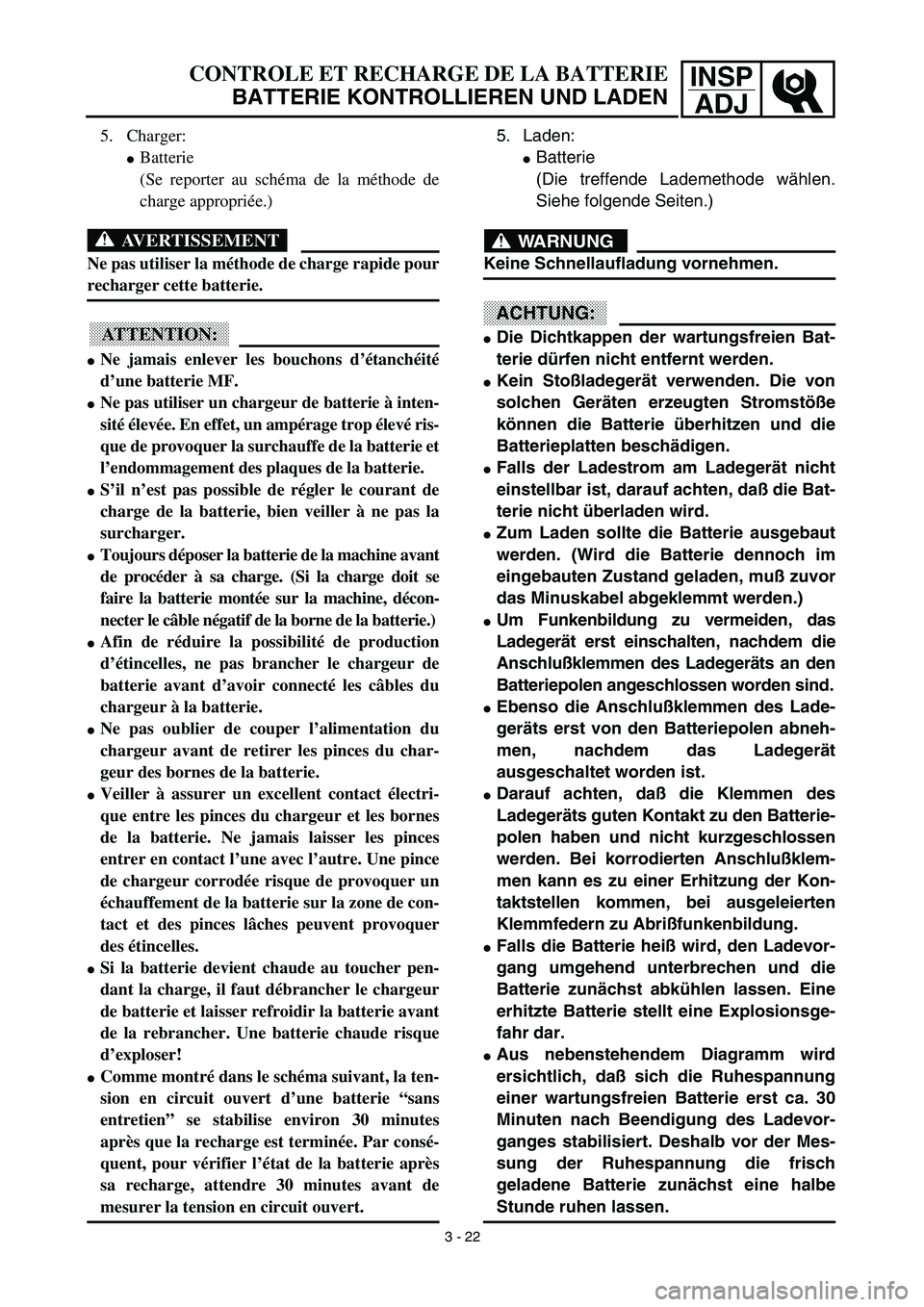

5. Charger:
Batterie
(Se reporter au schéma de la méthode de
charge appropriée.)
AVERTISSEMENT
Ne pas utiliser la méthode de charge rapide pour
recharger cette batterie.
ATTENTION:
Ne jamais enlever les bouchons d’étanchéité
d’une batterie MF.
Ne pas utiliser un chargeur de batterie à inten-
sité élevée. En effet, un ampérage trop élevé ris-
que de provoquer la surchauffe de la batterie et
l’endommagement des plaques de la batterie.
S’il n’est pas possible de régler le courant de
charge de la batterie, bien veiller à ne pas la
surcharger.
Toujours déposer la batterie de la machine avant
de procéder à sa charge. (Si la charge doit se
faire la batterie montée sur la machine, décon-
necter le câble négatif de la borne de la batterie.)
Afin de réduire la possibilité de production
d’étincelles, ne pas brancher le chargeur de
batterie avant d’avoir connecté les câbles du
chargeur à la batterie.
Ne pas oublier de couper l’alimentation du
chargeur avant de retirer les pinces du char-
geur des bornes de la batterie.
Veiller à assurer un excellent contact électri-
que entre les pinces du chargeur et les bornes
de la batterie. Ne jamais laisser les pinces
entrer en contact l’une avec l’autre. Une pince
de chargeur corrodée risque de provoquer un
échauffement de la batterie sur la zone de con-
tact et des pinces lâches peuvent provoquer
des étincelles.
Si la batterie devient chaude au toucher pen-
dant la charge, il faut débrancher le chargeur
de batterie et laisser refroidir la batterie avant
de la rebrancher. Une batterie chaude risque
d’exploser!
Comme montré dans le schéma suivant, la ten-
sion en circuit ouvert d’une batterie “sans
entretien” se stabilise environ 30 minutes
après que la recharge est terminée. Par consé-
quent, pour vérifier l’état de la batterie après
sa recharge, attendre 30 minutes avant de
mesurer la tension en circuit ouvert.
3 - 22

3 - 23
INSP
ADJ
BATTERY INSPECTION AND CHARGING

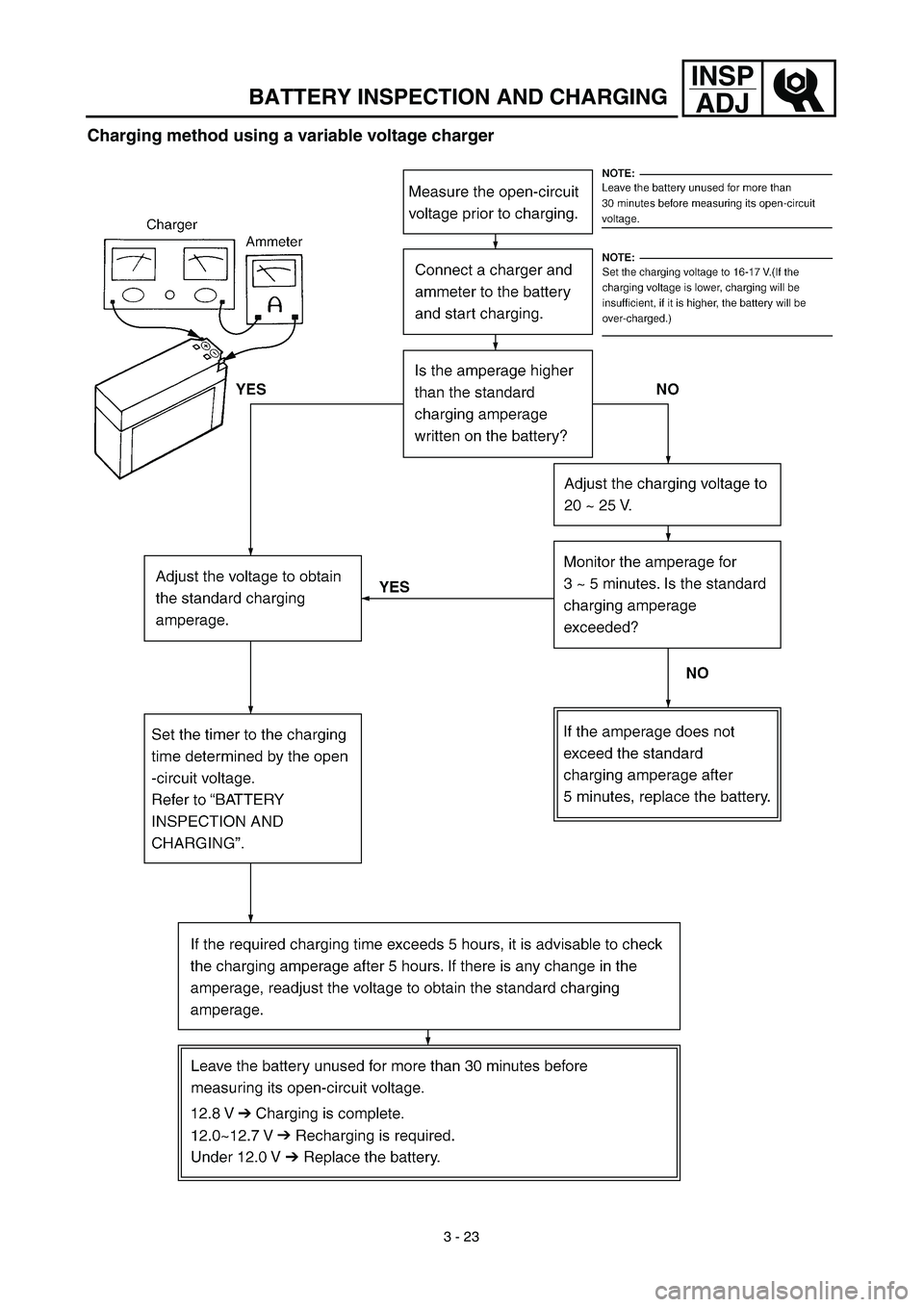

Charging method using a variable voltage charger

3 - 24
INSP
ADJ
BATTERY INSPECTION AND CHARGING

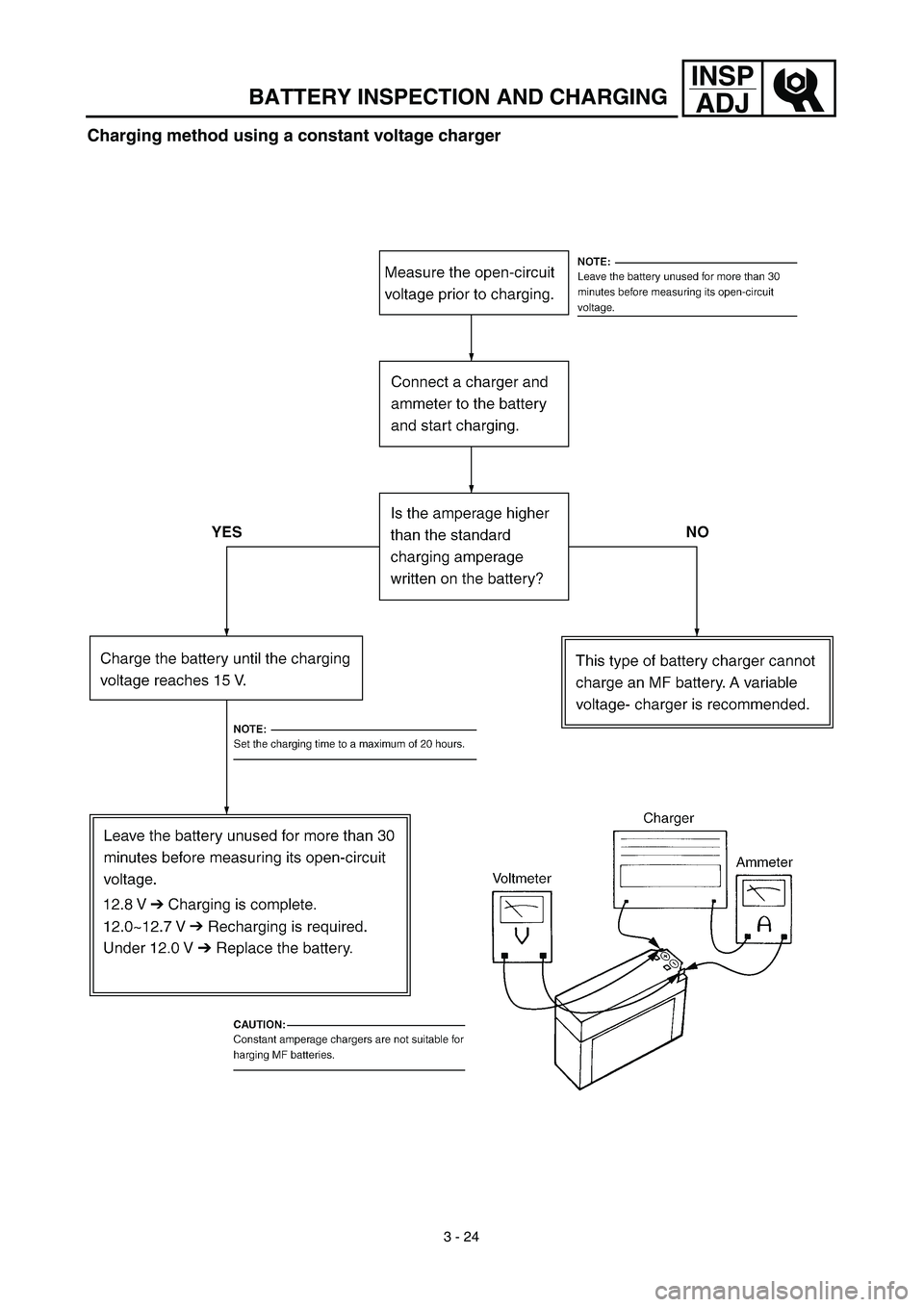

Charging method using a constant voltage charger

INSP
ADJ
CONTROLE ET RECHARGE DE LA BATTERIE

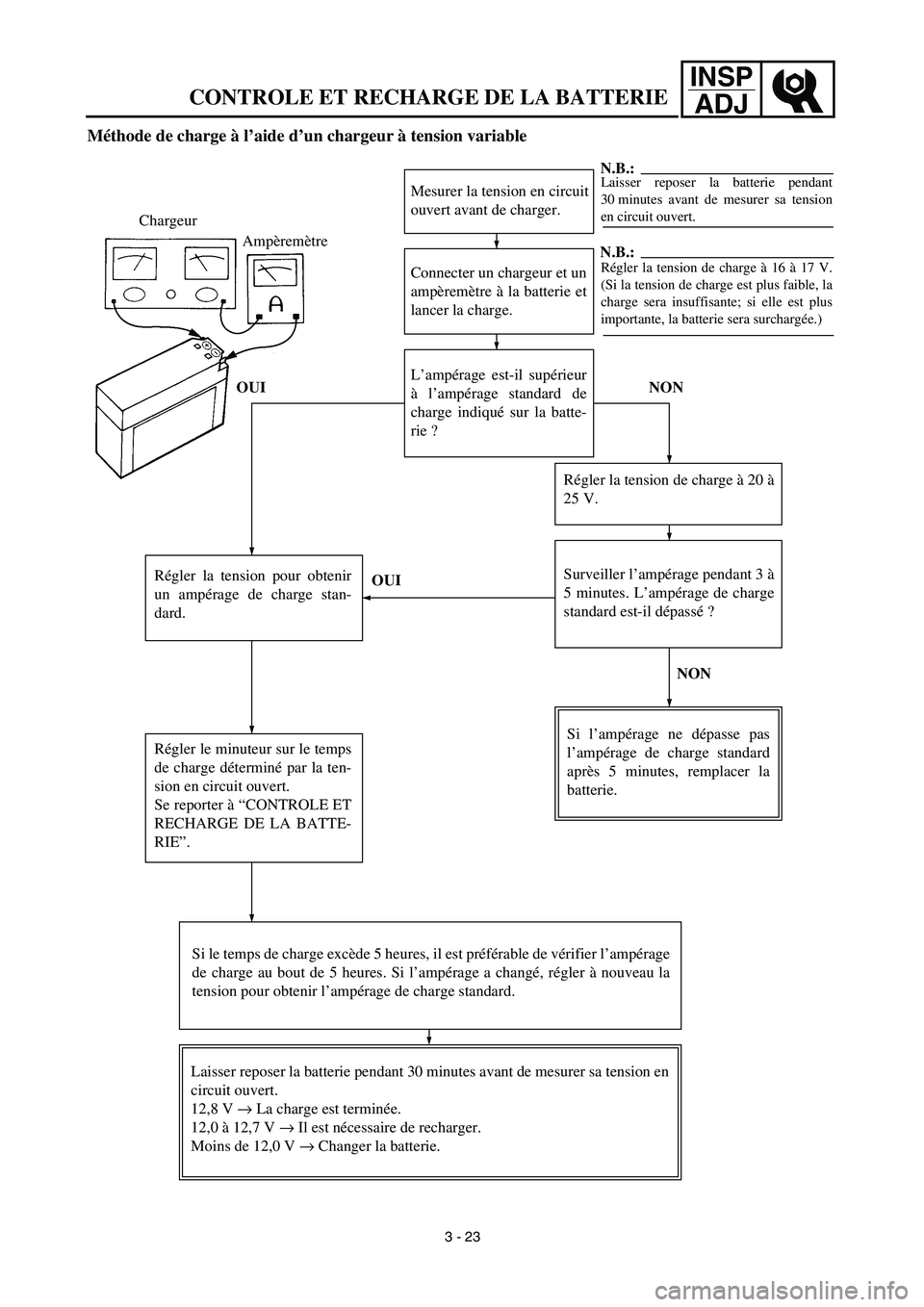

Méthode de charge à l’aide d’un chargeur à tension variable
Mesurer la tension en circuit
ouvert avant de charger.
Connecter un chargeur et un
ampèremètre à la batterie et
lancer la charge.
Régler la tension pour obtenir
un ampérage de charge stan-
dard. Chargeur
Ampèremètre
Régler le minuteur sur le temps
de charge déterminé par la ten-
sion en circuit ouvert.
Se reporter à “CONTROLE ET
RECHARGE DE LA BATTE-
RIE”.
Si le temps de charge excède 5 heures, il est préférable de vérifier l’ampérage
de charge au bout de 5 heures. Si l’ampérage a changé, régler à nouveau la
tension pour obtenir l’ampérage de charge standard.L’ampérage est-il supérieur
à l’ampérage standard de
charge indiqué sur la batte-
rie ?
Régler la tension de charge à 20 à
25 V.
Surveiller l’ampérage pendant 3 à
5 minutes. L’ampérage de charge
standard est-il dépassé ?
Si l’ampérage ne dépasse pas
l’ampérage de charge standard
après 5 minutes, remplacer la
batterie.
Laisser reposer la batterie pendant 30 minutes avant de mesurer sa tension en
circuit ouvert.
12,8 V → La charge est terminée.
12,0 à 12,7 V → Il est nécessaire de recharger.
Moins de 12,0 V → Changer la batterie.N.B.:Laisser reposer la batterie pendant
30 minutes avant de mesurer sa tension
en circuit ouvert.
N.B.:Régler la tension de charge à 16 à 17 V.
(Si la tension de charge est plus faible, la
charge sera insuffisante; si elle est plus
importante, la batterie sera surchargée.)
NON OUI
OUI
NON
3 - 23

INSP
ADJ
CONTROLE ET RECHARGE DE LA BATTERIE
3 - 24

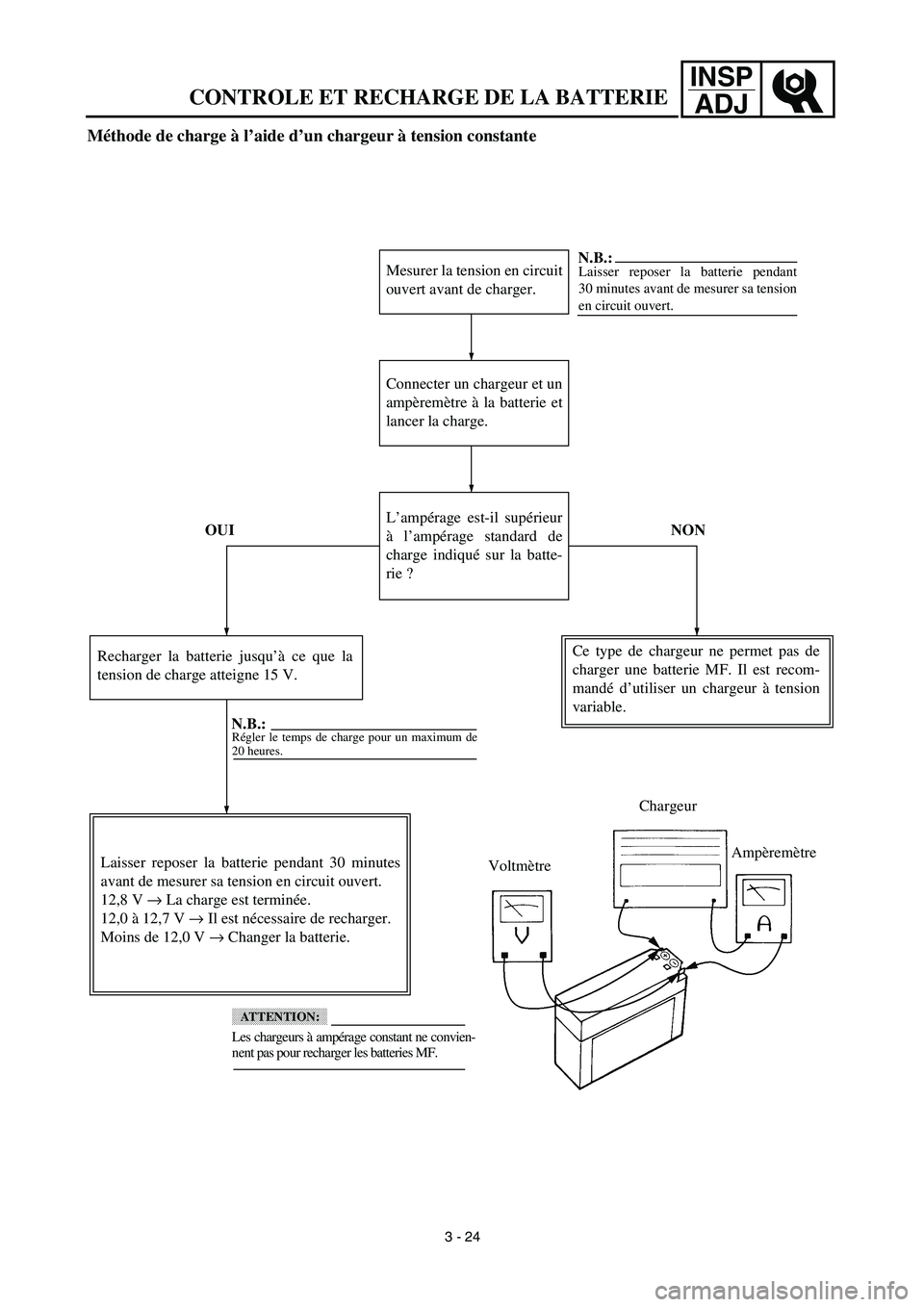

Méthode de charge à l’aide d’un chargeur à tension constante
Mesurer la tension en circuit
ouvert avant de charger.
Connecter un chargeur et un
ampèremètre à la batterie et
lancer la charge.
L’ampérage est-il supérieur
à l’ampérage standard de
charge indiqué sur la batte-
rie ?
Recharger la batterie jusqu’à ce que la
tension de charge atteigne 15 V.
N.B.:
Régler le temps de charge pour un maximum de
20 heures.
Laisser reposer la batterie pendant 30 minutes
avant de mesurer sa tension en circuit ouvert.
12,8 V → La charge est terminée.
12,0 à 12,7 V → Il est nécessaire de recharger.
Moins de 12,0 V → Changer la batterie.
Les chargeurs à ampérage constant ne convien-
nent pas pour recharger les batteries MF.
Ce type de chargeur ne permet pas de
charger une batterie MF. Il est recom-
mandé d’utiliser un chargeur à tension
variable.N.B.:
Laisser reposer la batterie pendant
30 minutes avant de mesurer sa tension
en circuit ouvert.
Chargeur
Ampèremètre
Voltmètre OUI NON
ATTENTION:

INSP
ADJ
BATTERIE KONTROLLIEREN UND LADEN
3 - 23

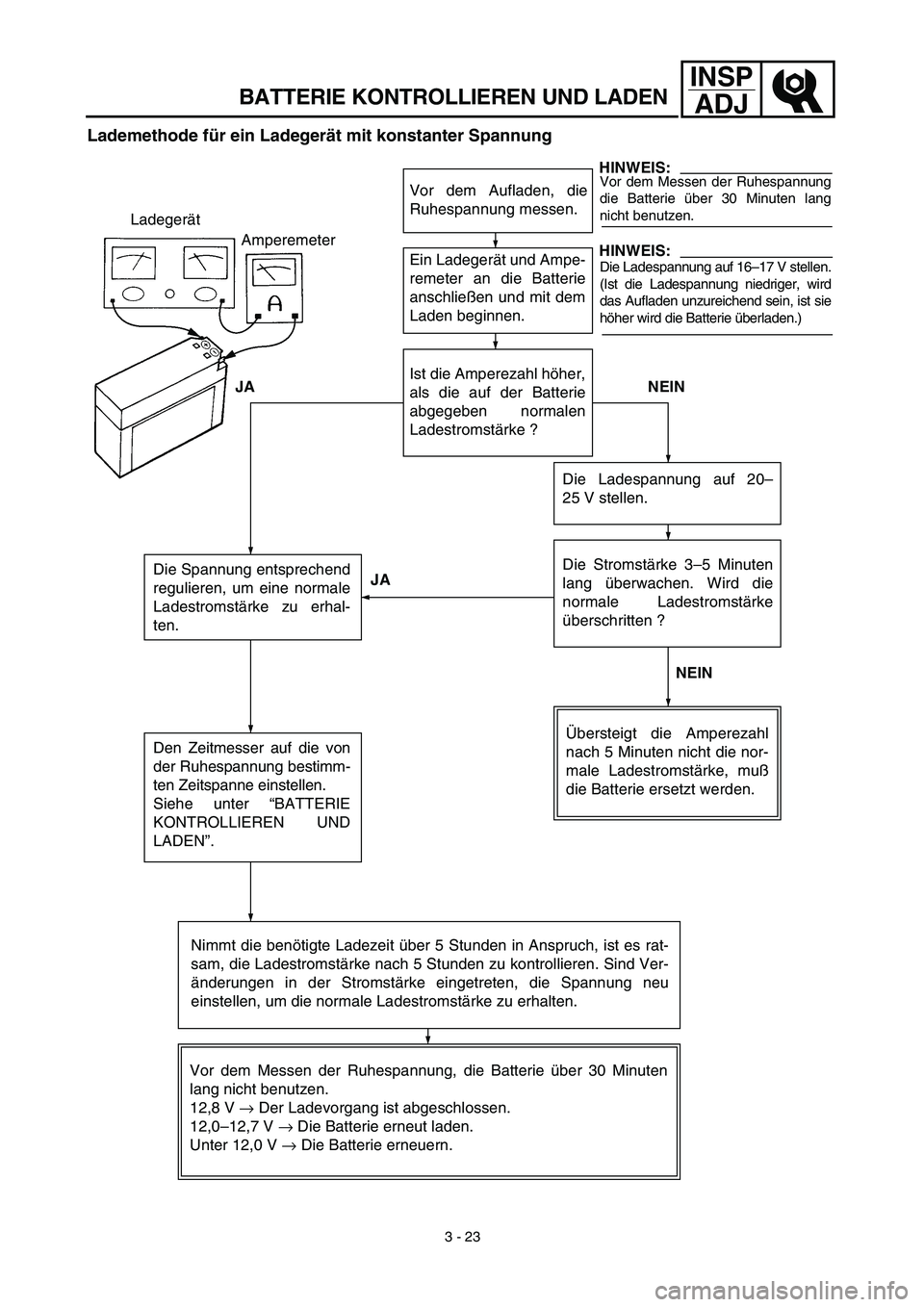

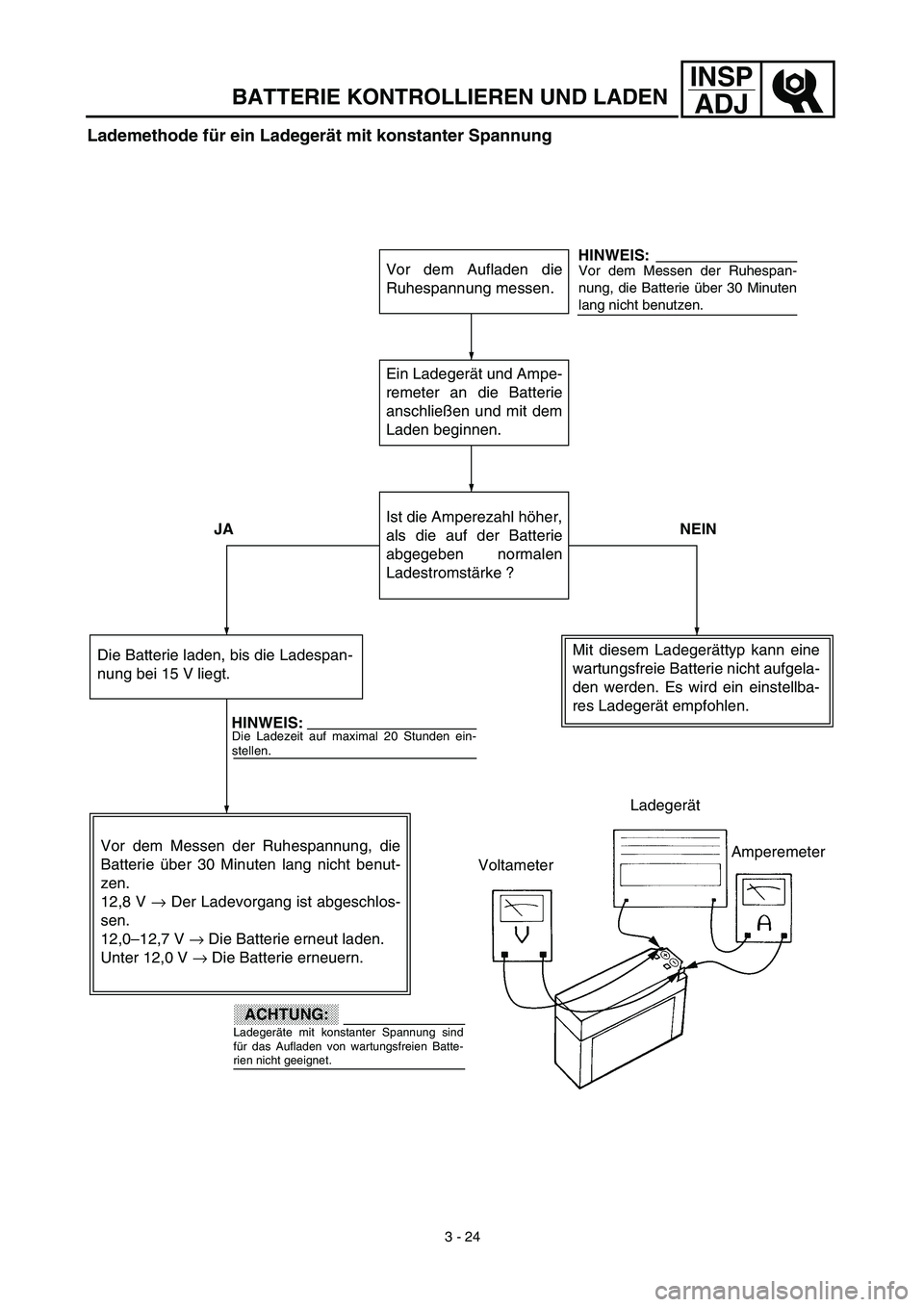

Lademethode für ein Ladegerät mit konstanter Spannung
Vor dem Aufladen, die
Ruhespannung messen.
Ein Ladegerät und Ampe-
remeter an die Batterie
anschließen und mit dem
Laden beginnen.
Die Spannung entsprechend
regulieren, um eine normale
Ladestromstärke zu erhal-
ten. Ladegerät
Amperemeter
Den Zeitmesser auf die von
der Ruhespannung bestimm-
ten Zeitspanne einstellen.
Siehe unter “BATTERIE
KONTROLLIEREN UND
LADEN”.
Nimmt die benötigte Ladezeit über 5 Stunden in Anspruch, ist es rat-
sam, die Ladestromstärke nach 5 Stunden zu kontrollieren. Sind Ver-
änderungen in der Stromstärke eingetreten, die Spannung neu
einstellen, um die normale Ladestromstärke zu erhalten. Ist die Amperezahl höher,
als die auf der Batterie
abgegeben normalen
Ladestromstärke ?
Die Ladespannung auf 20–
25 V stellen.
Die Stromstärke 3–5 Minuten
lang überwachen. Wird die
normale Ladestromstärke
überschritten ?
Übersteigt die Amperezahl
nach 5 Minuten nicht die nor-
male Ladestromstärke, muß
die Batterie ersetzt werden.
Vor dem Messen der Ruhespannung, die Batterie über 30 Minuten
lang nicht benutzen.
12,8 V → Der Ladevorgang ist abgeschlossen.
12,0–12,7 V → Die Batterie erneut laden.
Unter 12,0 V → Die Batterie erneuern.
HINWEIS:Vor dem Messen der Ruhespannung
die Batterie über 30 Minuten lang
nicht benutzen.
Die Ladespannung auf 16–17 V stellen.
(Ist die Ladespannung niedriger, wird
das Aufladen unzureichend sein, ist sie
höher wird die Batterie überladen.)
NEIN JA
JA
NEIN
HINWEIS:

INSP
ADJ
Lademethode für ein Ladegerät mit konstanter Spannung
Vor dem Aufladen die
Ruhespannung messen.
Ein Ladegerät und Ampe-
remeter an die Batterie
anschließen und mit dem
Laden beginnen.
Ist die Amperezahl höher,
als die auf der Batterie
abgegeben normalen
Ladestromstärke ?
Die Batterie laden, bis die Ladespan-
nung bei 15 V liegt.
HINWEIS:Die Ladezeit auf maximal 20 Stunden ein-
stellen.
Vor dem Messen der Ruhespannung, die
Batterie über 30 Minuten lang nicht benut-
zen.
12,8 V → Der Ladevorgang ist abgeschlos-
sen.
12,0–12,7 V → Die Batterie erneut laden.
Unter 12,0 V → Die Batterie erneuern.
ACHTUNG:
Ladegeräte mit konstanter Spannung sind
für das Aufladen von wartungsfreien Batte-
rien nicht geeignet.
Mit diesem Ladegerättyp kann eine
wartungsfreie Batterie nicht aufgela-
den werden. Es wird ein einstellba-
res Ladegerät empfohlen.
HINWEIS:Vor dem Messen der Ruhespan-
nung, die Batterie über 30 Minuten
lang nicht benutzen.
Ladegerät
Amperemeter
Voltameter JA NEIN
BATTERIE KONTROLLIEREN UND LADEN
3 - 24

3 - 25
INSP
ADJ

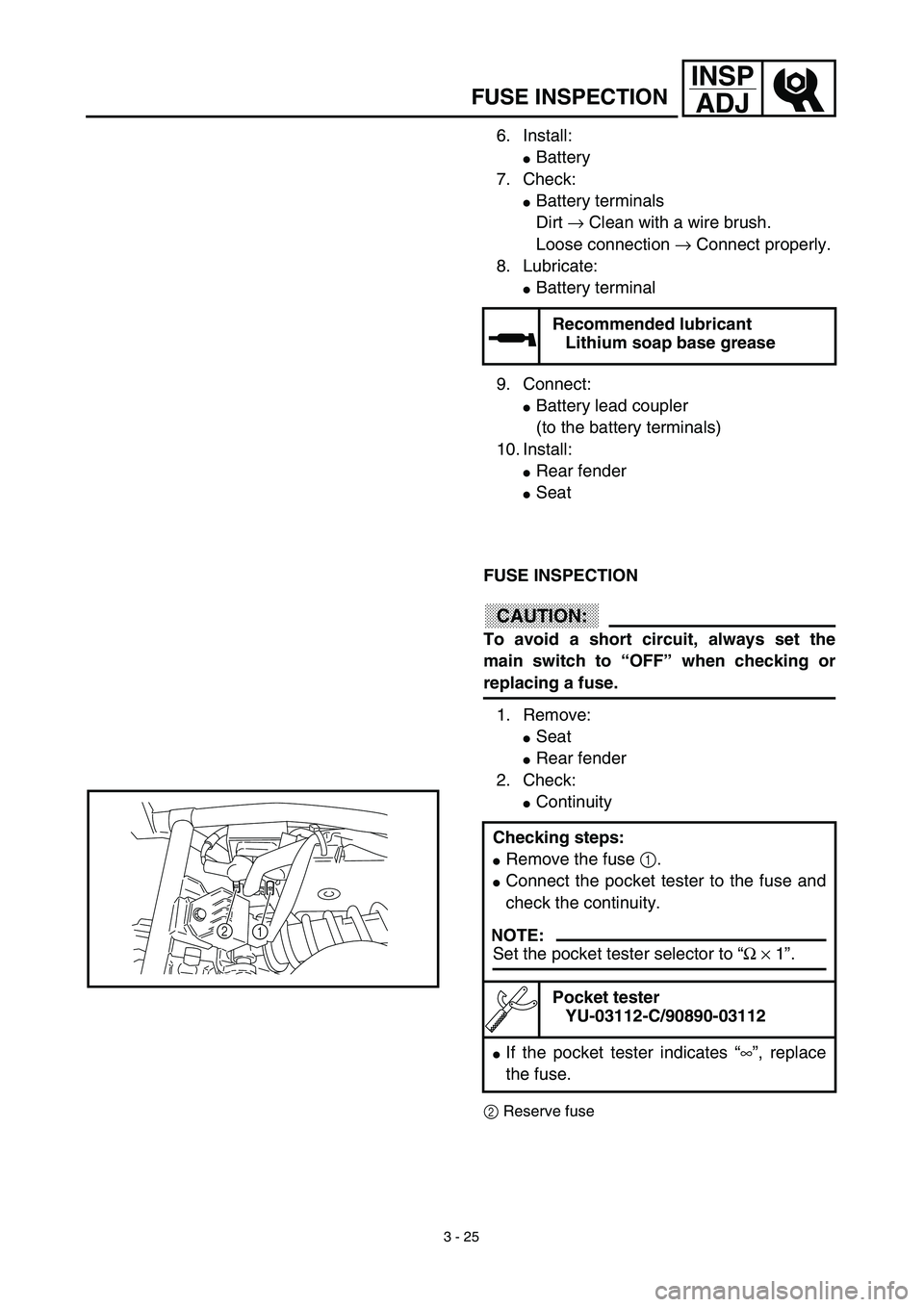

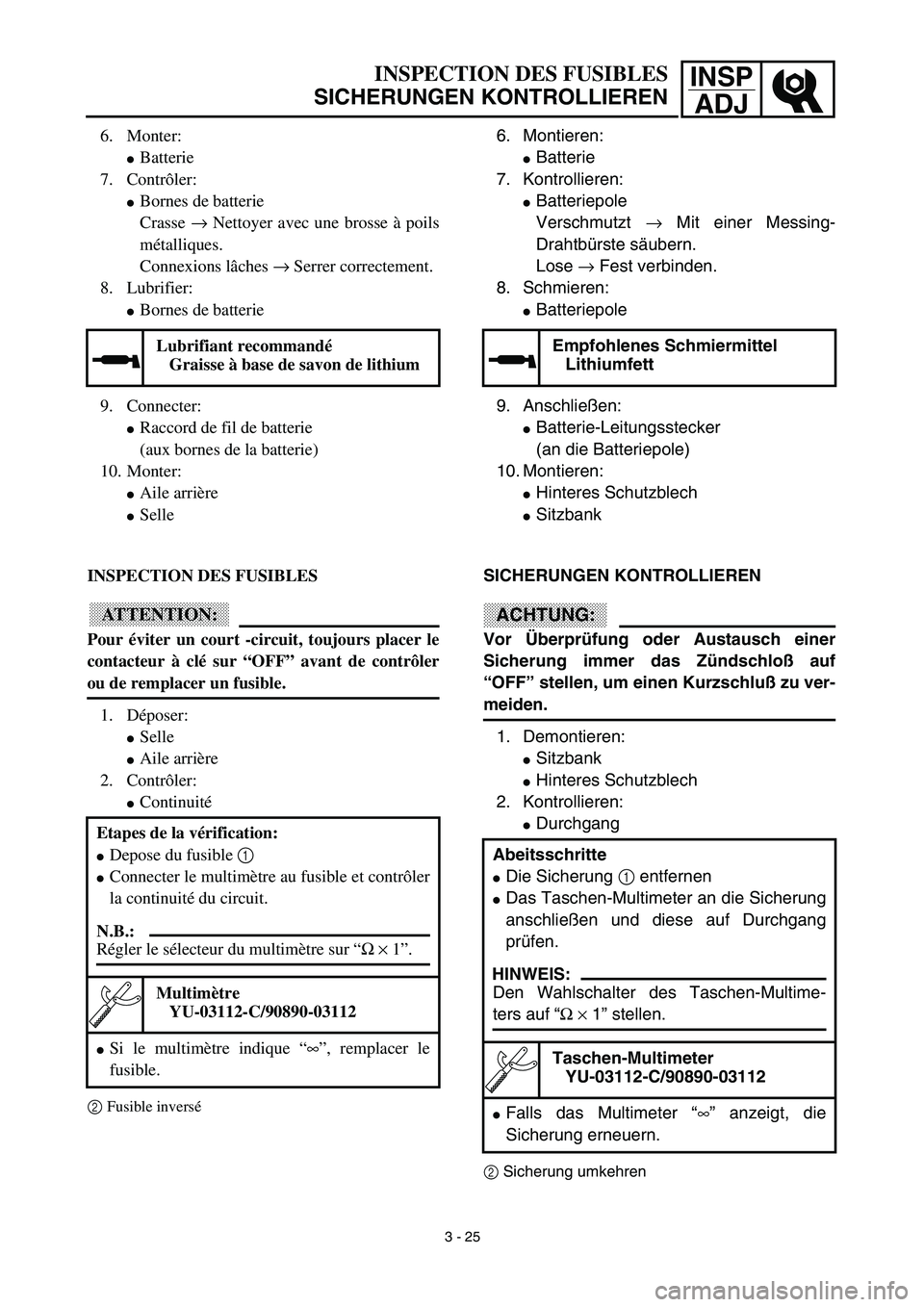

FUSE INSPECTION
6. Install:
Battery
7. Check:
Battery terminals
Dirt → Clean with a wire brush.
Loose connection → Connect properly.
8. Lubricate:
Battery terminal
9. Connect:
Battery lead coupler
(to the battery terminals)
10. Install:
Rear fender
Seat
Recommended lubricant
Lithium soap base grease
FUSE INSPECTION
CAUTION:
To avoid a short circuit, always set the
main switch to “OFF” when checking or
replacing a fuse.
1. Remove:
Seat
Rear fender
2. Check:
Continuity
2Reserve fuse
Checking steps:
Remove the fuse 1.
Connect the pocket tester to the fuse and
check the continuity.
NOTE:
Set the pocket tester selector to “Ω × 1”.
Pocket tester
YU-03112-C/90890-03112
If the pocket tester indicates “∞”, replace
the fuse.
1 2

INSP
ADJ
6. Montieren:
Batterie
7. Kontrollieren:
Batteriepole
Verschmutzt → Mit einer Messing-
Drahtbürste säubern.
Lose → Fest verbinden.
8. Schmieren:
Batteriepole
9. Anschließen:
Batterie-Leitungsstecker
(an die Batteriepole)
10. Montieren:
Hinteres Schutzblech
Sitzbank
Empfohlenes Schmiermittel
Lithiumfett
SICHERUNGEN KONTROLLIEREN
ACHTUNG:
Vor Überprüfung oder Austausch einer
Sicherung immer das Zündschloß auf
“OFF” stellen, um einen Kurzschluß zu ver-
meiden.
1. Demontieren:
Sitzbank
Hinteres Schutzblech
2. Kontrollieren:
Durchgang
2Sicherung umkehren
Abeitsschritte
Die Sicherung 1 entfernen
Das Taschen-Multimeter an die Sicherung
anschließen und diese auf Durchgang
prüfen.
HINWEIS:
Den Wahlschalter des Taschen-Multime-
ters auf “Ω × 1” stellen.
Taschen-Multimeter
YU-03112-C/90890-03112
Falls das Multimeter “∞” anzeigt, die
Sicherung erneuern.
INSPECTION DES FUSIBLES
SICHERUNGEN KONTROLLIEREN
6. Monter:
Batterie
7. Contrôler:
Bornes de batterie
Crasse → Nettoyer avec une brosse à poils
métalliques.
Connexions lâches → Serrer correctement.
8. Lubrifier:
Bornes de batterie
9. Connecter:
Raccord de fil de batterie
(aux bornes de la batterie)
10. Monter:
Aile arrière
Selle
Lubrifiant recommandé
Graisse à base de savon de lithium
INSPECTION DES FUSIBLES
ATTENTION:
Pour éviter un court -circuit, toujours placer le
contacteur à clé sur “OFF” avant de contrôler
ou de remplacer un fusible.
1. Déposer:
Selle
Aile arrière
2. Contrôler:
Continuité
2Fusible inversé
Etapes de la vérification:
Depose du fusible 1
Connecter le multimètre au fusible et contrôler
la continuité du circuit.
N.B.:
Régler le sélecteur du multimètre sur “Ω × 1”.
Multimètre
YU-03112-C/90890-03112
Si le multimètre indique “∞”, remplacer le
fusible.
3 - 25

3 - 26
INSP
ADJ

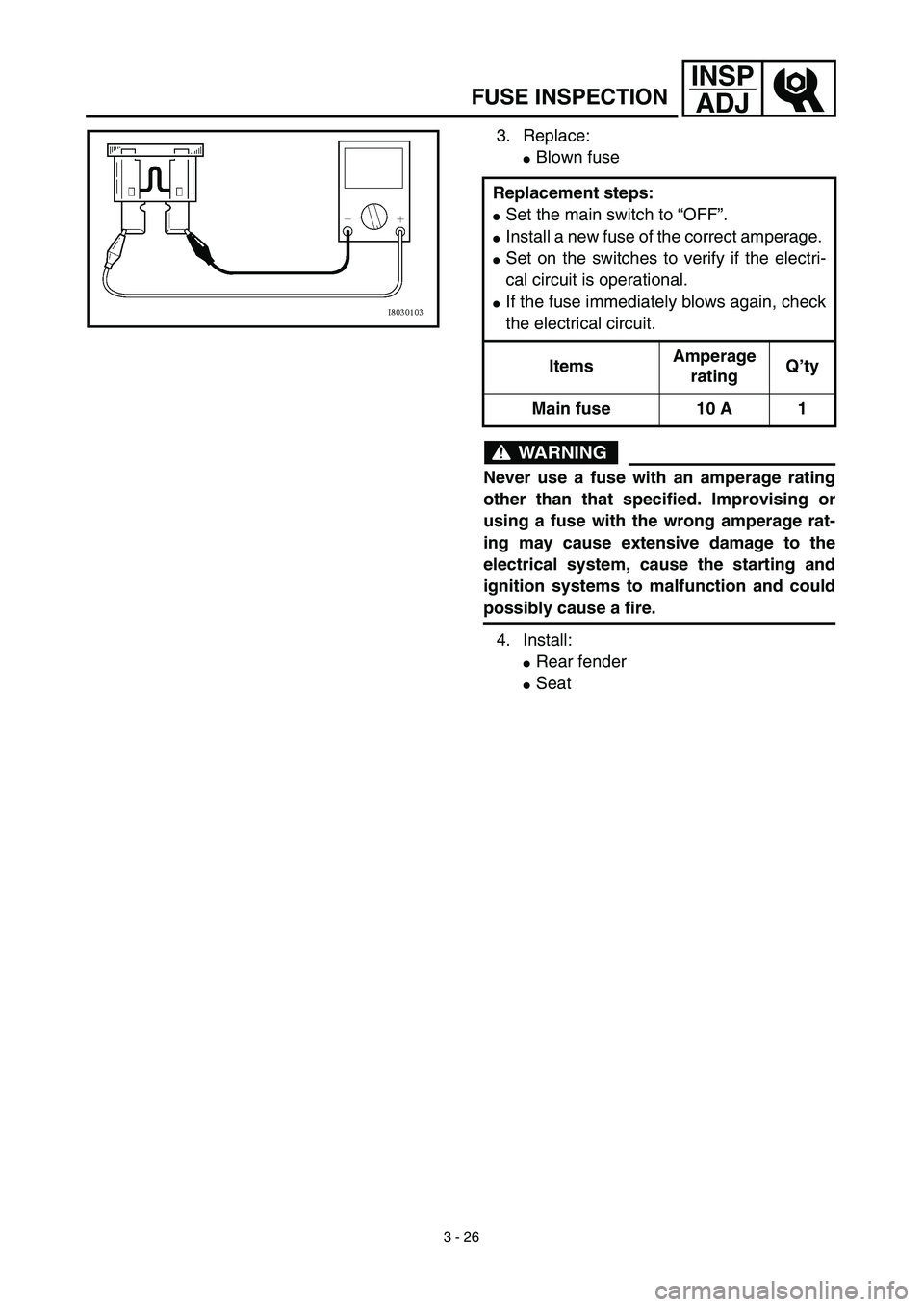

FUSE INSPECTION
3. Replace:
Blown fuse
WARNING
Never use a fuse with an amperage rating
other than that specified. Improvising or
using a fuse with the wrong amperage rat-
ing may cause extensive damage to the
electrical system, cause the starting and
ignition systems to malfunction and could
possibly cause a fire.
4. Install:
Rear fender
Seat Replacement steps:
Set the main switch to “OFF”.
Install a new fuse of the correct amperage.
Set on the switches to verify if the electri-
cal circuit is operational.
If the fuse immediately blows again, check
the electrical circuit.
ItemsAmperage
ratingQ’ty
Main fuse 10 A 1
