YAMAHA TTR90 2005 Owners Manual

INSP
ADJ
Lenkkopf nochmals überprüfen, indem die
Gabel zwischen rechtem und linkem
Anschlag bewegt wird. Bei Schwergängig-
keit Lenkkopf zerlegen und Lenkkopflager
kontrollieren.
Obere Gabelbrücke 6, Lenker 7 und
Vorderrad-Abdeckung montieren.
ACHTUNG:
Den Lenkerhalter mit seiner Rille a nach
außen weisend einbauen, und die
Schrauben so festziehen, daß die
Abstände b gleich sind.
T R..
Lenkkopfmutter:
40 Nm (4,0 m • kg, 2,9 ft • lb)
Lenkerhalterung:
40 Nm (4,0 m • kg, 2,9 ft • lb)
Abdeckschraube:
13 Nm (1,3 m • kg, 9,4 ft • lb)
TT-R90E
Ringmutter
Arbeitsschritte:
Vorderrad-Abdeckung 1 demontieren.
Lenker und obere Gabelbrücke Kennzeichen.
Ringmutter 2 mit dem Hakenschlüssels
3 lockern.
Hakenschlüssel:
YU-1268/90890-01268
Die Ringmutter 4 mit dem Maulschlüssel
5 festziehen, und den Lenker mehrere
Male nach links und rechts einschlagen.
HINWEIS:
Den Drehmomentschlüssel im rechten Win-
kel zum Hakenschlüssel ansetzen.
Hakenschlüssel:
YM-33975/90890-01403
T R..
Ringmutter
(vorläufiges Anzugsmoment):
38 Nm (3,8 m • kg, 27 ft • lb)

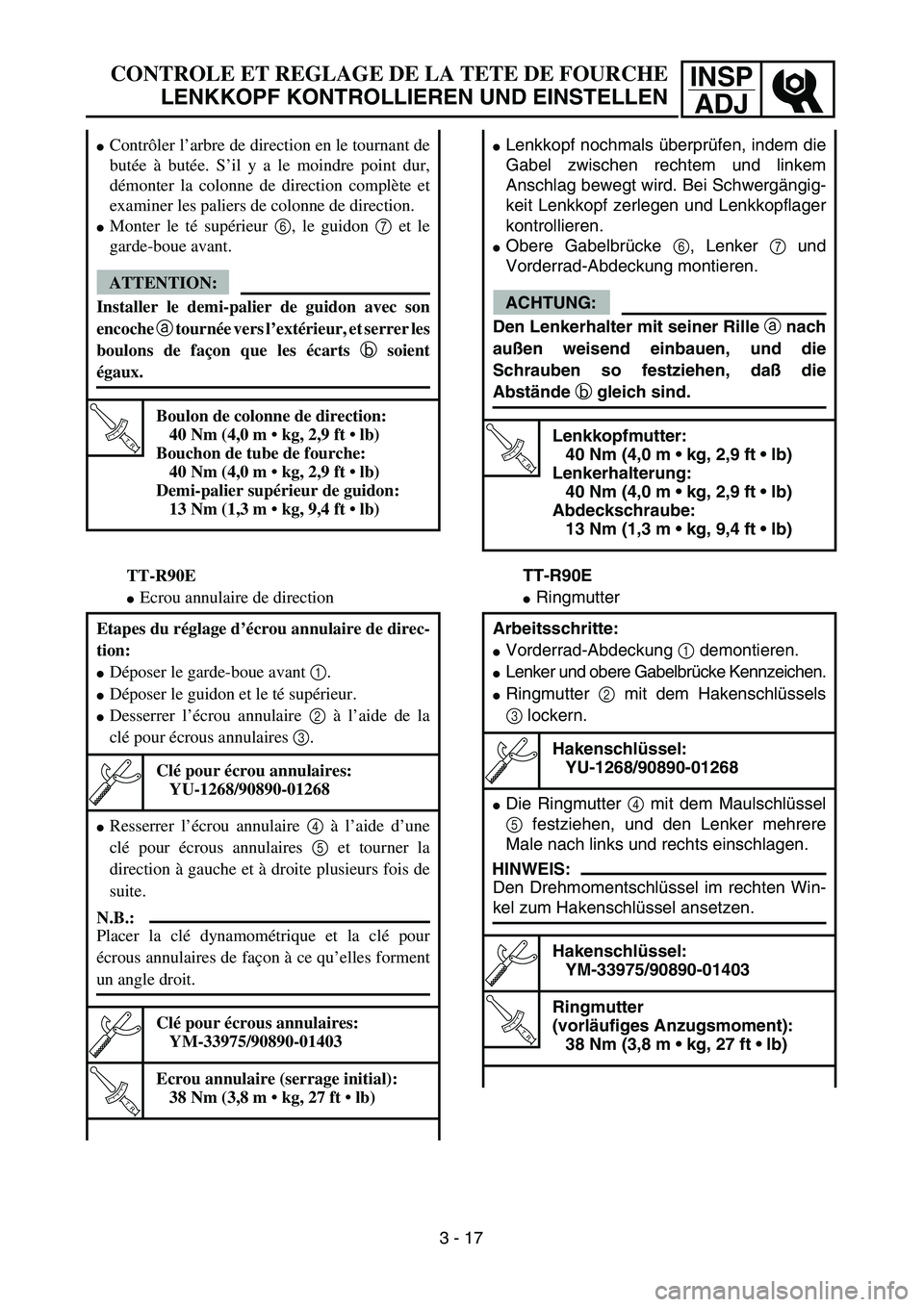

CONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
Contrôler l’arbre de direction en le tournant de
butée à butée. S’il y a le moindre point dur,
démonter la colonne de direction complète et
examiner les paliers de colonne de direction.
Monter le té supérieur 6, le guidon 7 et le
garde-boue avant.
ATTENTION:
Installer le demi-palier de guidon avec son
encoche a tournée vers l’extérieur, et serrer les
boulons de façon que les écarts b soient
égaux.
T R..
Boulon de colonne de direction:
40 Nm (4,0 m • kg, 2,9 ft • lb)
Bouchon de tube de fourche:
40 Nm (4,0 m • kg, 2,9 ft • lb)
Demi-palier supérieur de guidon:
13 Nm (1,3 m • kg, 9,4 ft • lb)
TT-R90E
Ecrou annulaire de direction
Etapes du réglage d’écrou annulaire de direc-
tion:
Déposer le garde-boue avant 1.
Déposer le guidon et le té supérieur.
Desserrer l’écrou annulaire 2 à l’aide de la
clé pour écrous annulaires 3.
Clé pour écrou annulaires:
YU-1268/90890-01268
Resserrer l’écrou annulaire 4 à l’aide d’une
clé pour écrous annulaires 5 et tourner la
direction à gauche et à droite plusieurs fois de
suite.
N.B.:
Placer la clé dynamométrique et la clé pour
écrous annulaires de façon à ce qu’elles forment
un angle droit.
Clé pour écrous annulaires:
YM-33975/90890-01403
T R..
Ecrou annulaire (serrage initial):
38 Nm (3,8 m • kg, 27 ft • lb)
3 - 17

3 - 18
INSP
ADJ

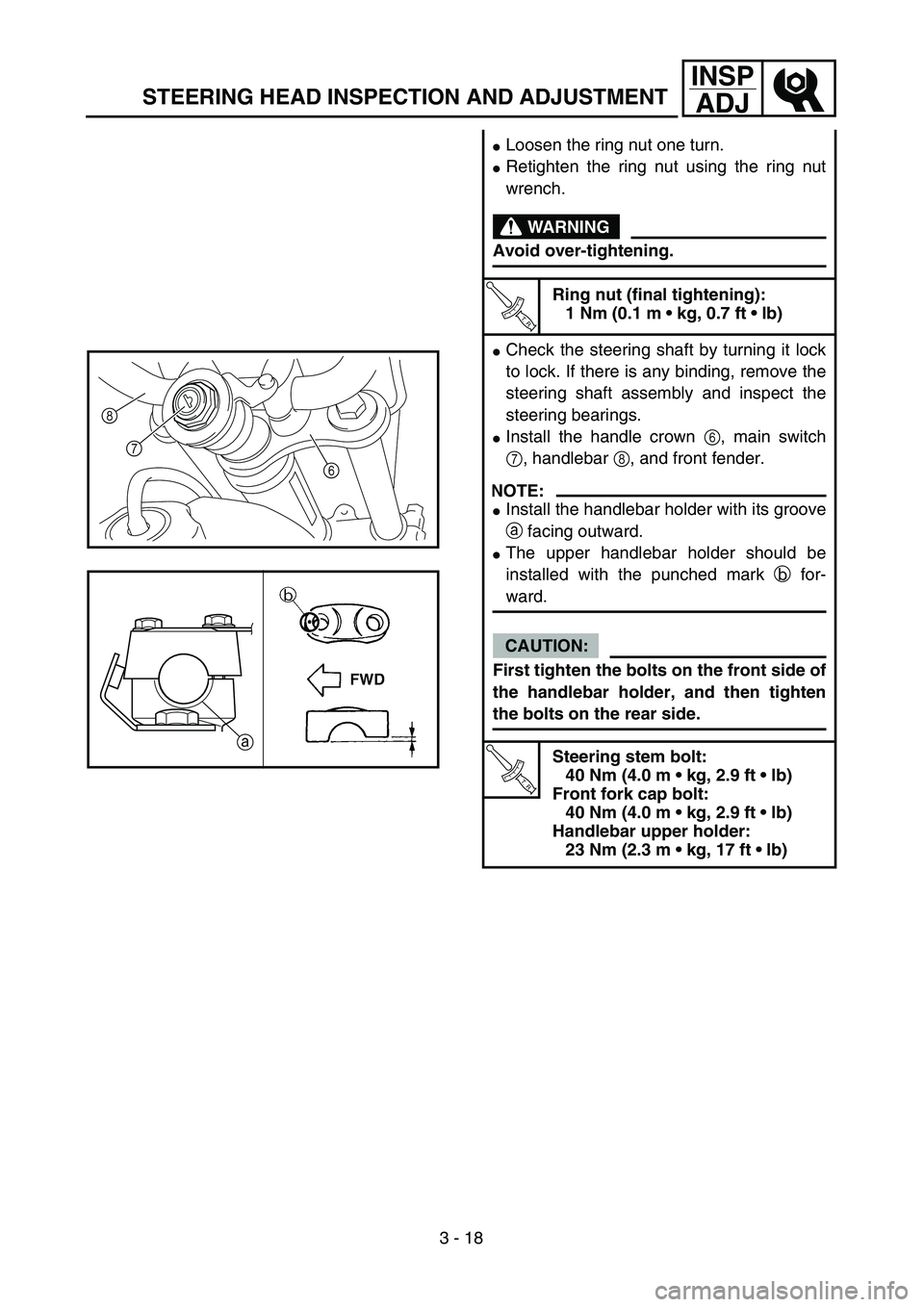

STEERING HEAD INSPECTION AND ADJUSTMENT
Loosen the ring nut one turn.
Retighten the ring nut using the ring nut
wrench.
WARNING
Avoid over-tightening.
T R..
Ring nut (final tightening):
1 Nm (0.1 m • kg, 0.7 ft • lb)
Check the steering shaft by turning it lock
to lock. If there is any binding, remove the
steering shaft assembly and inspect the
steering bearings.
Install the handle crown 6, main switch
7, handlebar 8, and front fender.
NOTE:
Install the handlebar holder with its groove
a facing outward.
The upper handlebar holder should be
installed with the punched mark b for-
ward.
CAUTION:
First tighten the bolts on the front side of
the handlebar holder, and then tighten
the bolts on the rear side.
T R..
Steering stem bolt:
40 Nm (4.0 m • kg, 2.9 ft • lb)
Front fork cap bolt:
40 Nm (4.0 m • kg, 2.9 ft • lb)
Handlebar upper holder:
23 Nm (2.3 m • kg, 17 ft • lb)
8
7
6
a

INSP

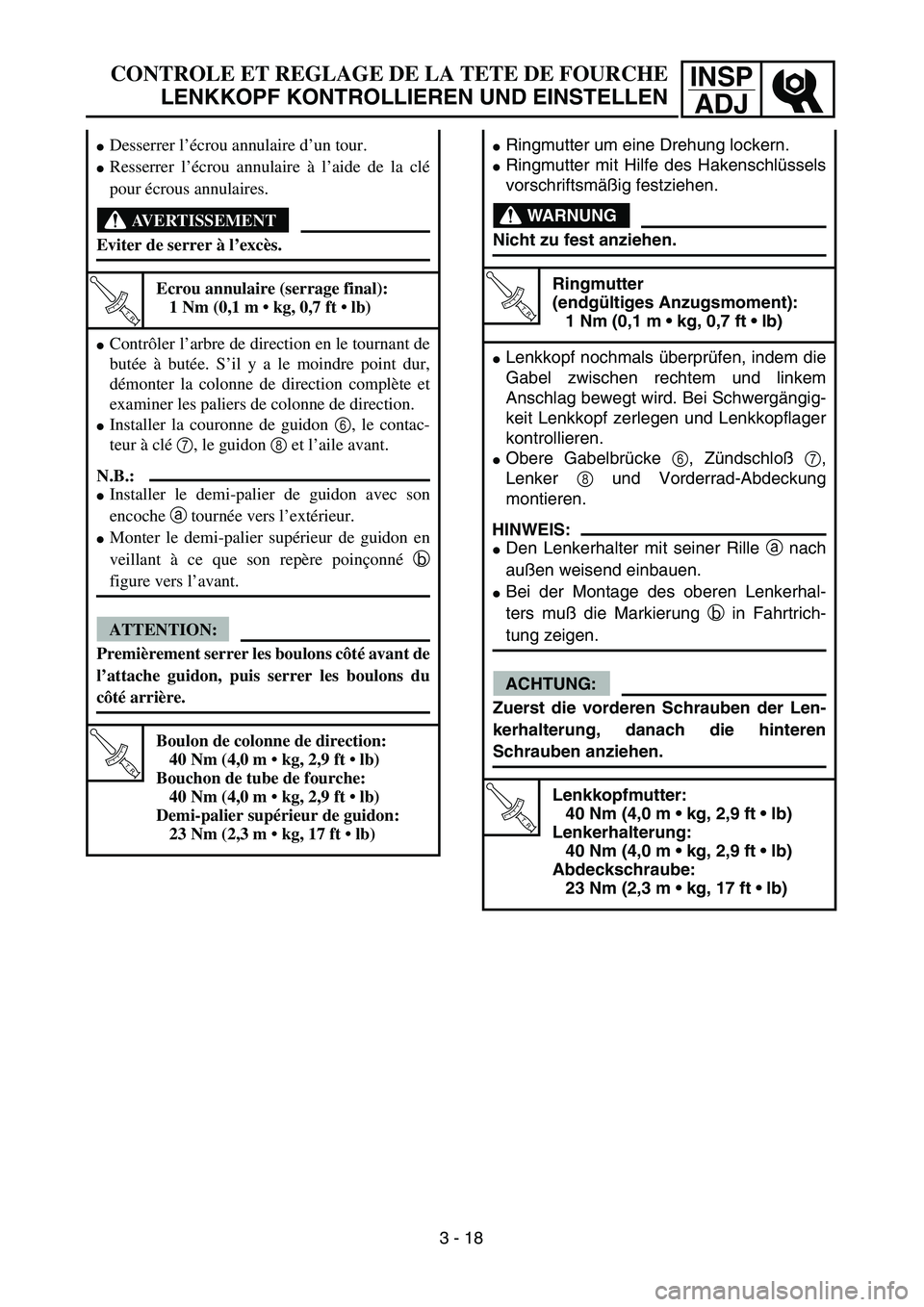

ADJCONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
Ringmutter um eine Drehung lockern.
Ringmutter mit Hilfe des Hakenschlüssels
vorschriftsmäßig festziehen.
WARNUNG
Nicht zu fest anziehen.
T R..
Ringmutter
(endgültiges Anzugsmoment):
1 Nm (0,1 m • kg, 0,7 ft • lb)
Lenkkopf nochmals überprüfen, indem die
Gabel zwischen rechtem und linkem
Anschlag bewegt wird. Bei Schwergängig-
keit Lenkkopf zerlegen und Lenkkopflager
kontrollieren.
Obere Gabelbrücke 6, Zündschloß 7,
Lenker 8 und Vorderrad-Abdeckung
montieren.
HINWEIS:
Den Lenkerhalter mit seiner Rille a nach
außen weisend einbauen.
Bei der Montage des oberen Lenkerhal-
ters muß die Markierung b in Fahrtrich-
tung zeigen.
ACHTUNG:
Zuerst die vorderen Schrauben der Len-
kerhalterung, danach die hinteren
Schrauben anziehen.
T R..
Lenkkopfmutter:
40 Nm (4,0 m • kg, 2,9 ft • lb)
Lenkerhalterung:
40 Nm (4,0 m • kg, 2,9 ft • lb)
Abdeckschraube:
23 Nm (2,3 m • kg, 17 ft • lb)
Desserrer l’écrou annulaire d’un tour.
Resserrer l’écrou annulaire à l’aide de la clé
pour écrous annulaires.
AVERTISSEMENT
Eviter de serrer à l’excès.
T R..
Ecrou annulaire (serrage final):
1 Nm (0,1 m • kg, 0,7 ft • lb)
Contrôler l’arbre de direction en le tournant de
butée à butée. S’il y a le moindre point dur,
démonter la colonne de direction complète et
examiner les paliers de colonne de direction.
Installer la couronne de guidon 6, le contac-
teur à clé 7, le guidon 8 et l’aile avant.
N.B.:
Installer le demi-palier de guidon avec son
encoche a tournée vers l’extérieur.
Monter le demi-palier supérieur de guidon en
veillant à ce que son repère poinçonné b
figure vers l’avant.
ATTENTION:
Premièrement serrer les boulons côté avant de
l’attache guidon, puis serrer les boulons du
côté arrière.
T R..
Boulon de colonne de direction:
40 Nm (4,0 m • kg, 2,9 ft • lb)
Bouchon de tube de fourche:
40 Nm (4,0 m • kg, 2,9 ft • lb)
Demi-palier supérieur de guidon:
23 Nm (2,3 m • kg, 17 ft • lb)
3 - 18

3 - 19
INSP
ADJ

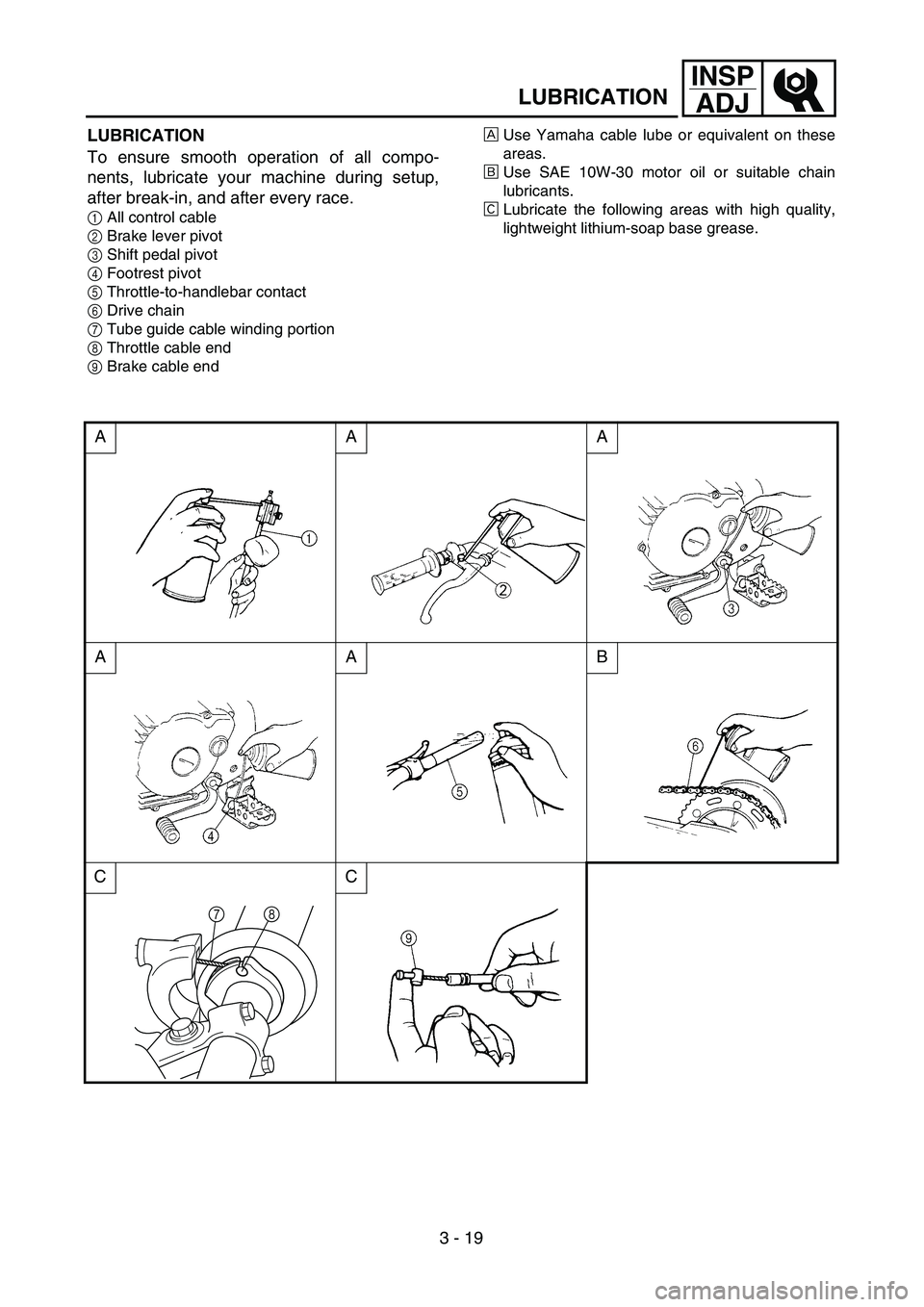

LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Brake lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Brake cable endÅUse Yamaha cable lube or equivalent on these
areas.
ıUse SAE 10W-30 motor oil or suitable chain
lubricants.
ÇLubricate the following areas with high quality,
lightweight lithium-soap base grease.
AAA
AAB
CC
78

INSP

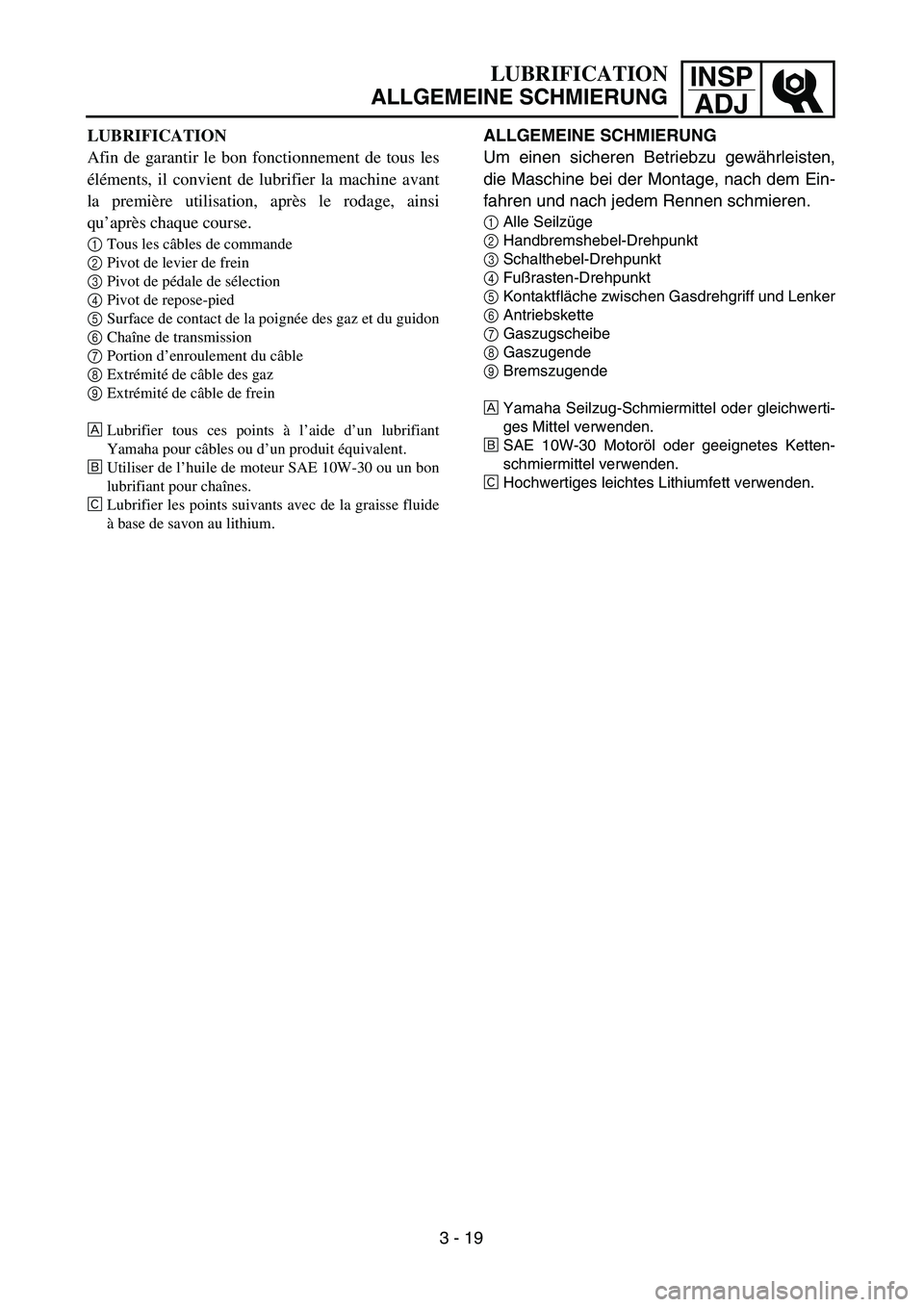

ADJLUBRIFICATION
ALLGEMEINE SCHMIERUNG
ALLGEMEINE SCHMIERUNG
Um einen sicheren Betriebzu gewährleisten,
die Maschine bei der Montage, nach dem Ein-
fahren und nach jedem Rennen schmieren.
1Alle Seilzüge
2Handbremshebel-Drehpunkt
3Schalthebel-Drehpunkt
4Fußrasten-Drehpunkt
5Kontaktfläche zwischen Gasdrehgriff und Lenker
6Antriebskette
7Gaszugscheibe
8Gaszugende
9Bremszugende
ÅYamaha Seilzug-Schmiermittel oder gleichwerti-
ges Mittel verwenden.
ıSAE 10W-30 Motoröl oder geeignetes Ketten-
schmiermittel verwenden.
ÇHochwertiges leichtes Lithiumfett verwenden.
LUBRIFICATION
Afin de garantir le bon fonctionnement de tous les
éléments, il convient de lubrifier la machine avant
la première utilisation, après le rodage, ainsi
qu’après chaque course.
1Tous les câbles de commande
2Pivot de levier de frein
3Pivot de pédale de sélection
4Pivot de repose-pied
5Surface de contact de la poignée des gaz et du guidon
6Chaîne de transmission
7Portion d’enroulement du câble
8Extrémité de câble des gaz
9Extrémité de câble de frein
ÅLubrifier tous ces points à l’aide d’un lubrifiant
Yamaha pour câbles ou d’un produit équivalent.
ıUtiliser de l’huile de moteur SAE 10W-30 ou un bon
lubrifiant pour chaînes.
ÇLubrifier les points suivants avec de la graisse fluide
à base de savon au lithium.
3 - 19

3 - 20
INSP
ADJ
ELECTRICAL/SPARK PLUG INSPECTION
EC370000
ELECTRICAL
EC371001
SPARK PLUG INSPECTION
1. Remove:
Spark plug
2. Inspect:
Electrode 1
Wear/damage → Replace.
Insulator color 2
Normal condition is a medium to light
tan color.
Distinctly different color → Check the
engine condition.
NOTE:
When the engine runs for many hours at low
speeds, the spark plug insulator will become
sooty, even if the engine and carburetor are in
good operating condition.
3. Measure:
Plug gap a
Use a wire gauge or thickness gauge.
Out of specification → Regap.
4. Clean the plug with a spark plug cleaner
if necessary.
Spark plug gap:
0.6 ~ 0.7 mm (0.02 ~ 0.03 in)
Standard spark plug:
CR6HSA (NGK)
U20FSR-U (DENSO)
5. Tighten:
Spark plug
NOTE:
Before installing a spark plug, clean the gas-
ket surface and plug surface.
Finger-tighten a the spark plug before torqu-
ing to specification b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)

INSP

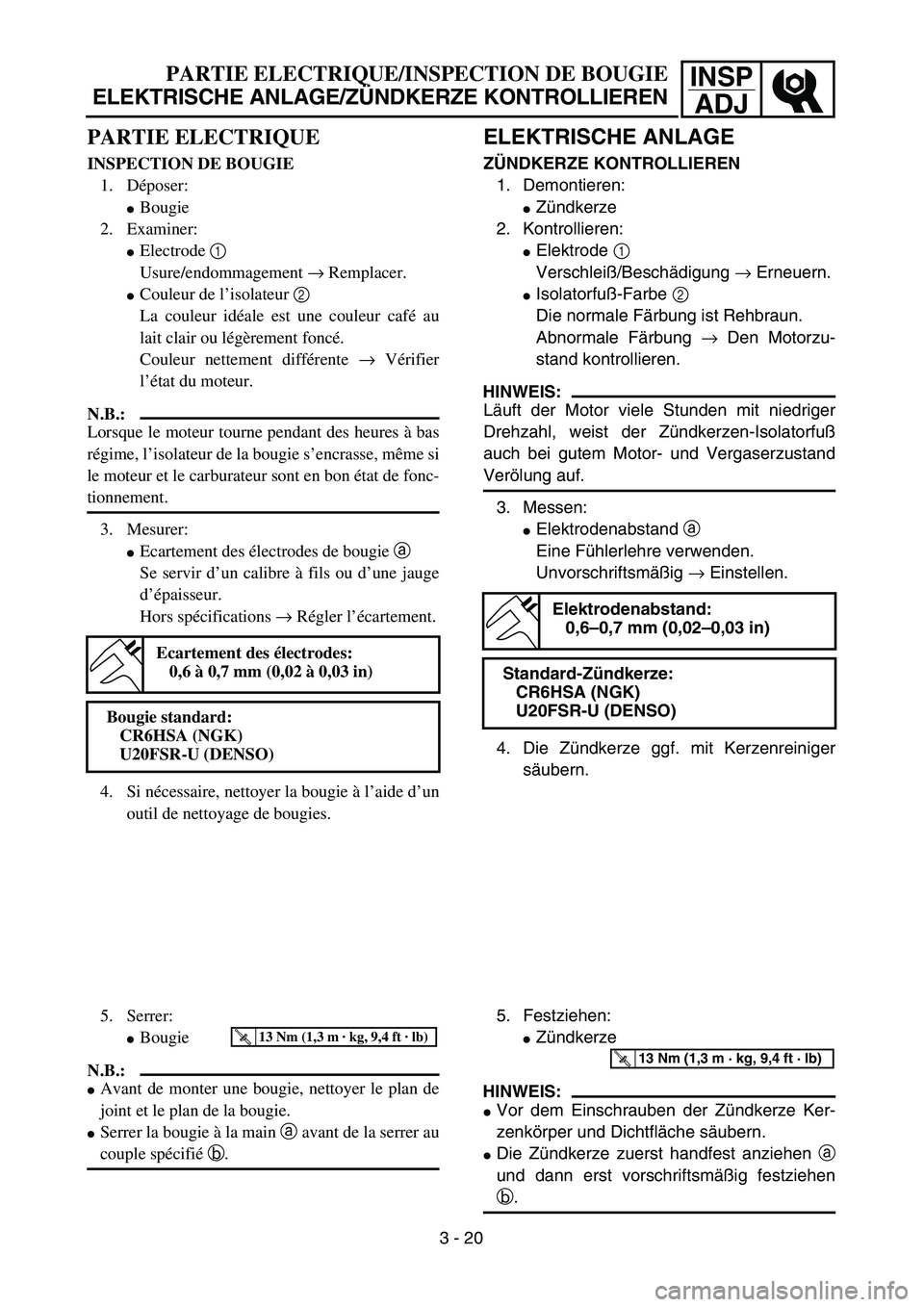

ADJPARTIE ELECTRIQUE/INSPECTION DE BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode 1
Verschleiß/Beschädigung → Erneuern.
Isolatorfuß-Farbe 2
Die normale Färbung ist Rehbraun.
Abnormale Färbung → Den Motorzu-
stand kontrollieren.
HINWEIS:
Läuft der Motor viele Stunden mit niedriger
Drehzahl, weist der Zündkerzen-Isolatorfuß
auch bei gutem Motor- und Vergaserzustand
Verölung auf.
3. Messen:
Elektrodenabstand a
Eine Fühlerlehre verwenden.
Unvorschriftsmäßig → Einstellen.
4. Die Zündkerze ggf. mit Kerzenreiniger
säubern.
Elektrodenabstand:
0,6–0,7 mm (0,02–0,03 in)
Standard-Zündkerze:
CR6HSA (NGK)
U20FSR-U (DENSO)
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zündkerze Ker-
zenkörper und Dichtfläche säubern.
Die Zündkerze zuerst handfest anziehen a
und dann erst vorschriftsmäßig festziehen
b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
PARTIE ELECTRIQUE
INSPECTION DE BOUGIE
1. Déposer:
Bougie
2. Examiner:
Electrode 1
Usure/endommagement → Remplacer.
Couleur de l’isolateur 2
La couleur idéale est une couleur café au
lait clair ou légèrement foncé.
Couleur nettement différente → Vérifier
l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des heures à bas
régime, l’isolateur de la bougie s’encrasse, même si
le moteur et le carburateur sont en bon état de fonc-
tionnement.
3. Mesurer:
Ecartement des électrodes de bougie a
Se servir d’un calibre à fils ou d’une jauge
d’épaisseur.
Hors spécifications → Régler l’écartement.
4. Si nécessaire, nettoyer la bougie à l’aide d’un
outil de nettoyage de bougies.
Ecartement des électrodes:
0,6 à 0,7 mm (0,02 à 0,03 in)
Bougie standard:
CR6HSA (NGK)
U20FSR-U (DENSO)
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer le plan de
joint et le plan de la bougie.
Serrer la bougie à la main a avant de la serrer au
couple spécifié b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
3 - 20

3 - 21
INSP
ADJ

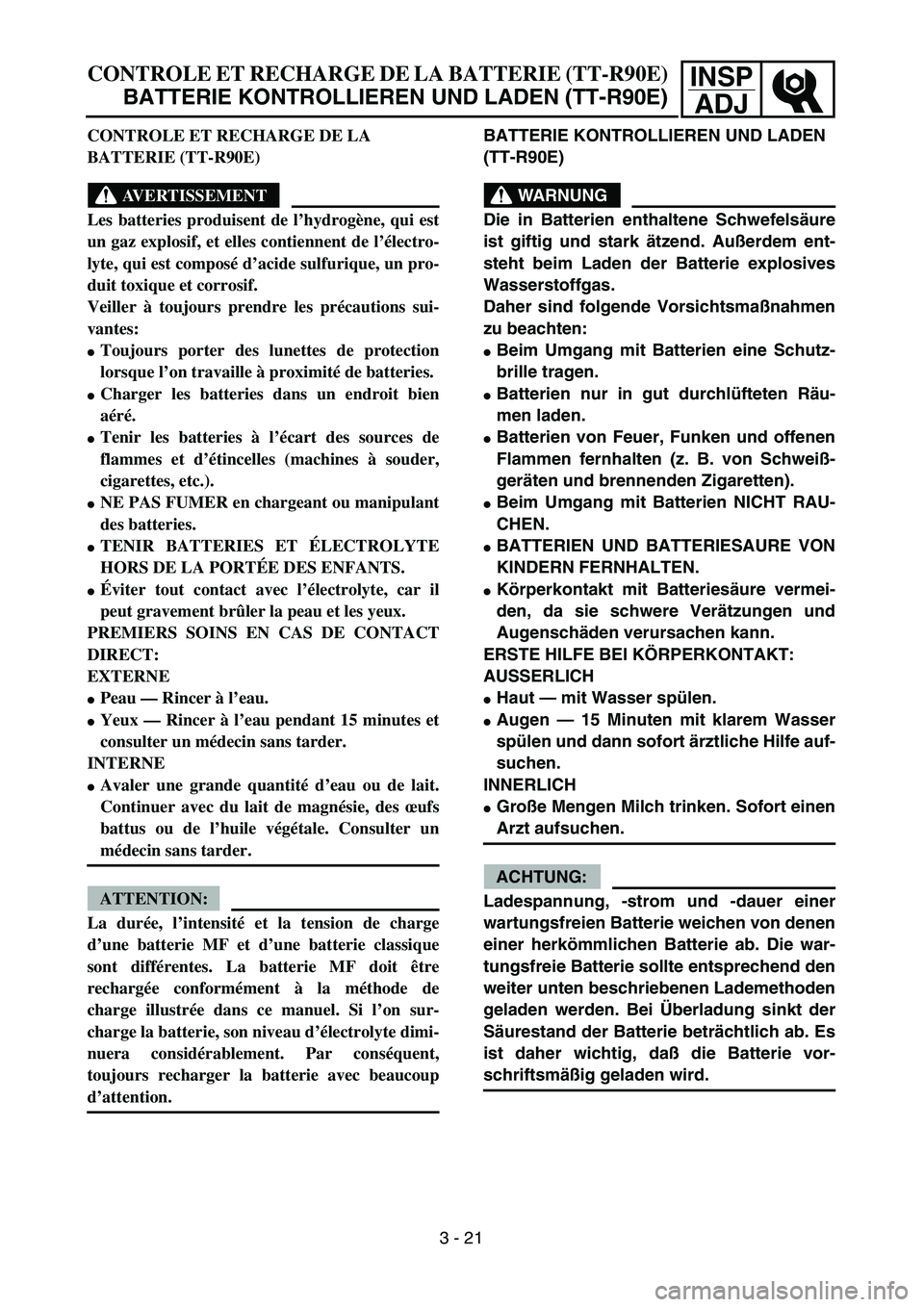

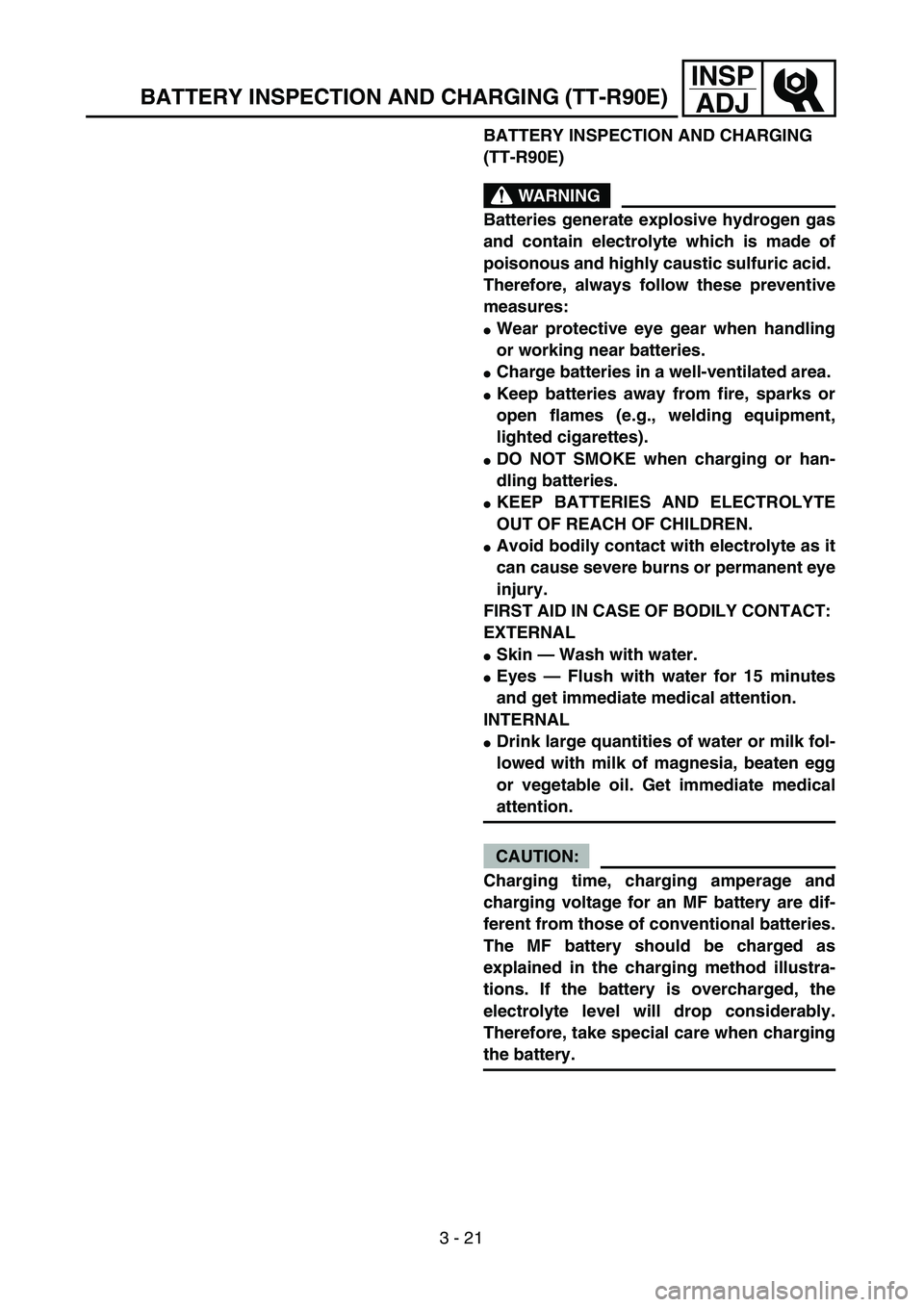

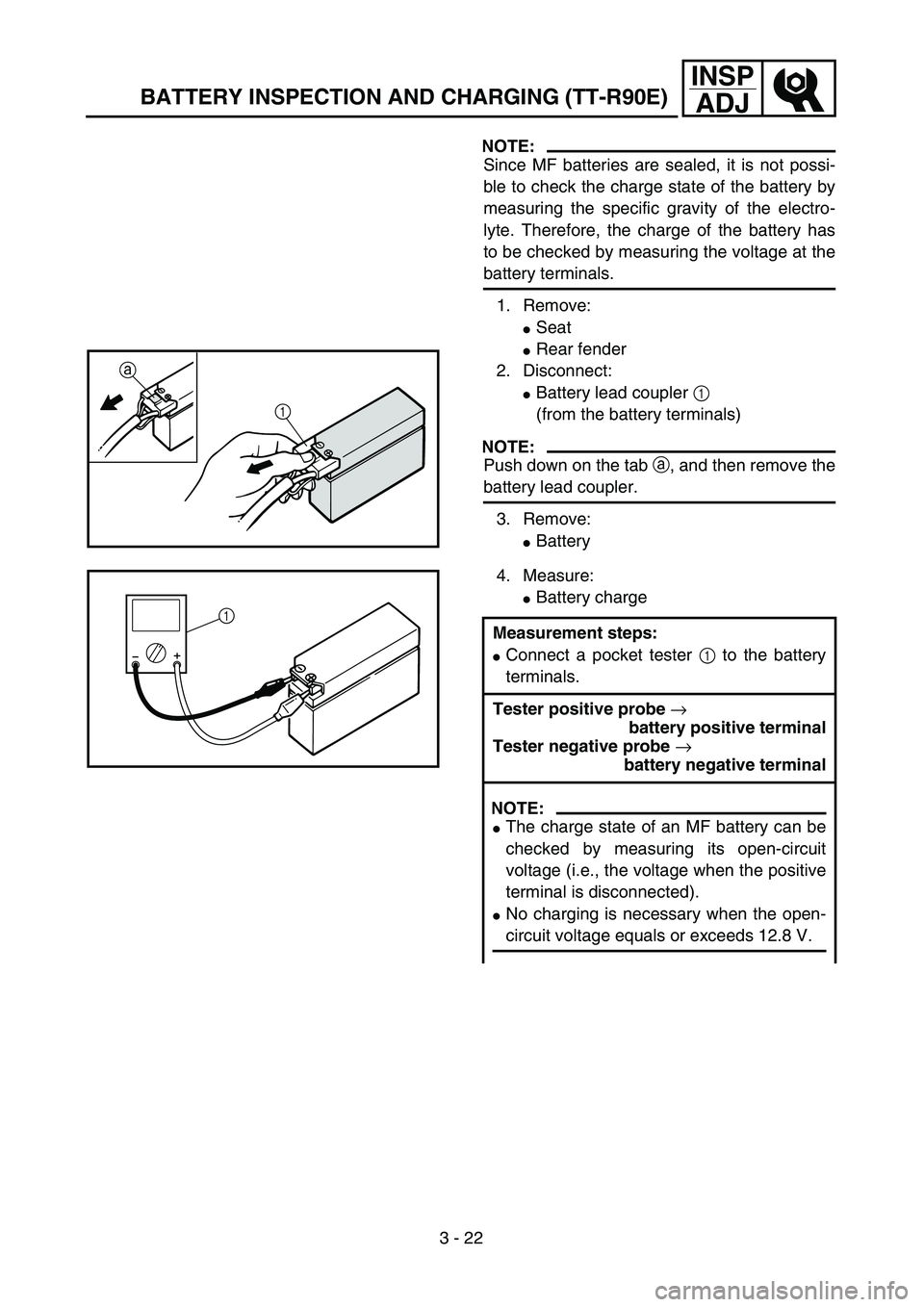

BATTERY INSPECTION AND CHARGING
(TT-R90E)
WARNING
Batteries generate explosive hydrogen gas
and contain electrolyte which is made of
poisonous and highly caustic sulfuric acid.
Therefore, always follow these preventive
measures:
Wear protective eye gear when handling
or working near batteries.
Charge batteries in a well-ventilated area.
Keep batteries away from fire, sparks or
open flames (e.g., welding equipment,
lighted cigarettes).
DO NOT SMOKE when charging or han-
dling batteries.
KEEP BATTERIES AND ELECTROLYTE
OUT OF REACH OF CHILDREN.
Avoid bodily contact with electrolyte as it
can cause severe burns or permanent eye
injury.
FIRST AID IN CASE OF BODILY CONTACT:
EXTERNAL
Skin — Wash with water.
Eyes — Flush with water for 15 minutes
and get immediate medical attention.
INTERNAL
Drink large quantities of water or milk fol-
lowed with milk of magnesia, beaten egg
or vegetable oil. Get immediate medical
attention.
CAUTION:
Charging time, charging amperage and
charging voltage for an MF battery are dif-
ferent from those of conventional batteries.
The MF battery should be charged as
explained in the charging method illustra-
tions. If the battery is overcharged, the
electrolyte level will drop considerably.
Therefore, take special care when charging
the battery.
BATTERY INSPECTION AND CHARGING (TT-R90E)

INSP
ADJ
BATTERIE KONTROLLIEREN UND LADEN
(TT-R90E)
WARNUNG
Die in Batterien enthaltene Schwefelsäure
ist giftig und stark ätzend. Außerdem ent-
steht beim Laden der Batterie explosives
Wasserstoffgas.
Daher sind folgende Vorsichtsmaßnahmen
zu beachten:
Beim Umgang mit Batterien eine Schutz-
brille tragen.
Batterien nur in gut durchlüfteten Räu-
men laden.
Batterien von Feuer, Funken und offenen
Flammen fernhalten (z. B. von Schweiß-
geräten und brennenden Zigaretten).
Beim Umgang mit Batterien NICHT RAU-
CHEN.
BATTERIEN UND BATTERIESAURE VON
KINDERN FERNHALTEN.
Körperkontakt mit Batteriesäure vermei-
den, da sie schwere Verätzungen und
Augenschäden verursachen kann.
ERSTE HILFE BEI KÖRPERKONTAKT:
AUSSERLICH
Haut — mit Wasser spülen.
Augen — 15 Minuten mit klarem Wasser
spülen und dann sofort ärztliche Hilfe auf-
suchen.
INNERLICH
Große Mengen Milch trinken. Sofort einen
Arzt aufsuchen.
ACHTUNG:
Ladespannung, -strom und -dauer einer
wartungsfreien Batterie weichen von denen
einer herkömmlichen Batterie ab. Die war-
tungsfreie Batterie sollte entsprechend den
weiter unten beschriebenen Lademethoden
geladen werden. Bei Überladung sinkt der
Säurestand der Batterie beträchtlich ab. Es
ist daher wichtig, daß die Batterie vor-
schriftsmäßig geladen wird.
CONTROLE ET RECHARGE DE LA BATTERIE (TT-R90E)
BATTERIE KONTROLLIEREN UND LADEN (TT-R90E)
CONTROLE ET RECHARGE DE LA
BATTERIE (TT-R90E)
AVERTISSEMENT
Les batteries produisent de l’hydrogène, qui est
un gaz explosif, et elles contiennent de l’électro-
lyte, qui est composé d’acide sulfurique, un pro-
duit toxique et corrosif.
Veiller à toujours prendre les précautions sui-
vantes:
Toujours porter des lunettes de protection
lorsque l’on travaille à proximité de batteries.
Charger les batteries dans un endroit bien
aéré.
Tenir les batteries à l’écart des sources de
flammes et d’étincelles (machines à souder,
cigarettes, etc.).
NE PAS FUMER en chargeant ou manipulant
des batteries.
TENIR BATTERIES ET ÉLECTROLYTE
HORS DE LA PORTÉE DES ENFANTS.
Éviter tout contact avec l’électrolyte, car il
peut gravement brûler la peau et les yeux.
PREMIERS SOINS EN CAS DE CONTACT
DIRECT:
EXTERNE
Peau — Rincer à l’eau.
Yeux — Rincer à l’eau pendant 15 minutes et
consulter un médecin sans tarder.
INTERNE
Avaler une grande quantité d’eau ou de lait.
Continuer avec du lait de magnésie, des œufs
battus ou de l’huile végétale. Consulter un
médecin sans tarder.
ATTENTION:
La durée, l’intensité et la tension de charge
d’une batterie MF et d’une batterie classique
sont différentes. La batterie MF doit être
rechargée conformément à la méthode de
charge illustrée dans ce manuel. Si l’on sur-
charge la batterie, son niveau d’électrolyte dimi-
nuera considérablement. Par conséquent,
toujours recharger la batterie avec beaucoup
d’attention.
3 - 21

3 - 22
INSP
ADJ
BATTERY INSPECTION AND CHARGING (TT-R90E)
NOTE:
Since MF batteries are sealed, it is not possi-
ble to check the charge state of the battery by
measuring the specific gravity of the electro-
lyte. Therefore, the charge of the battery has
to be checked by measuring the voltage at the
battery terminals.
1. Remove:
Seat
Rear fender
2. Disconnect:
Battery lead coupler 1
(from the battery terminals)
NOTE:
Push down on the tab a, and then remove the
battery lead coupler.
3. Remove:
Battery
1 a
4. Measure:
Battery charge
Measurement steps:
Connect a pocket tester 1 to the battery
terminals.
Tester positive probe →
battery positive terminal
Tester negative probe →
battery negative terminal
NOTE:
The charge state of an MF battery can be
checked by measuring its open-circuit
voltage (i.e., the voltage when the positive
terminal is disconnected).
No charging is necessary when the open-
circuit voltage equals or exceeds 12.8 V.
1
