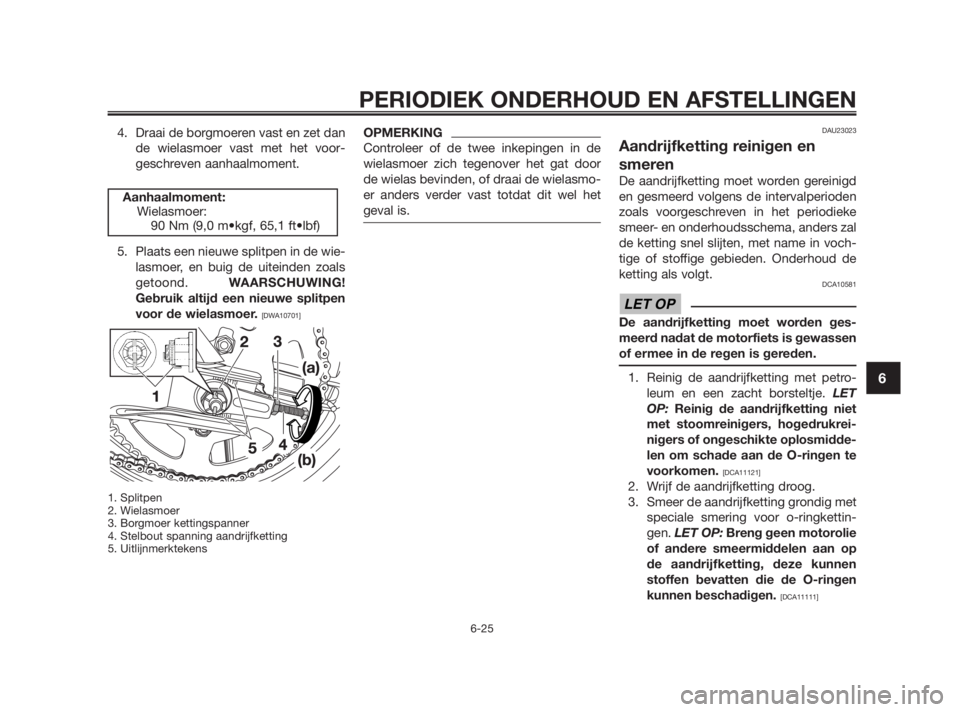

4. Draai de borgmoeren vast en zet dan
de wielasmoer vast met het voor-
geschreven aanhaalmoment.
5. Plaats een nieuwe splitpen in de wie-
lasmoer, en buig de uiteinden zoals
getoond. WAARSCHUWING!
Gebruik altijd een nieuwe splitpen
voor de wielasmoer.
[DWA10701]
1. Splitpen
2. Wielasmoer
3. Borgmoer kettingspanner
4. Stelbout spanning aandrijfketting
5. Uitlijnmerktekens
OPMERKING
Controleer of de twee inkepingen in de
wielasmoer zich tegenover het gat door
de wielas bevinden, of draai de wielasmo-
er anders verder vast totdat dit wel het
geval is.DAU23023
Aandrijfketting reinigen en
smeren
De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in voch-
tige of stoffige gebieden. Onderhoud de
ketting als volgt.
DCA10581
De aandrijfketting moet worden ges-
meerd nadat de motorfiets is gewassen
of ermee in de regen is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje. LET
OP: Reinig de aandrijfketting niet
met stoomreinigers, hogedrukrei-
nigers of ongeschikte oplosmidde-
len om schade aan de O-ringen te
voorkomen.
[DCA11121]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettin-
gen. LET OP: Breng geen motorolie
of andere smeermiddelen aan op
de aandrijfketting, deze kunnen
stoffen bevatten die de O-ringen
kunnen beschadigen.
[DCA11111]
LET OP
Aanhaalmoment:
Wielasmoer:

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:50 Página 61

DAU23101
Kabels controleren en smeren
De werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd
en de kabel en kabeleinden moeten indien
nodig worden gesmeerd. Vraag een MBK
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of
niet soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de
kabelwerking hinderen en leiden tot
roestvorming op de binnenkabel. Ver-
vang een beschadigde kabel zo snel
mogelijk om onveilige omstandigheden
te voorkomen.
[DWA10721] DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontrole-
erd. Smeer ook de gaskabel volgens de
intervaltijden gespecificeerd in het perio-
diek onderhoudsschema.
DAU23120
Afstellen van de Autolube pomp
De Autolube 2-takt olie-injectiepomp
vormt een vitaal en geavanceerd onderde-
el van de motor en moet door een MBK
dealer worden afgesteld volgens de inter-
valperioden zoals vermeld in het periodiek
smering- en onderhoudsschema.
Aanbevolen smeermiddel:
Motorolie
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6

5WX-F819P-D3 27/11/08 07:18 Página 62

DAU44271

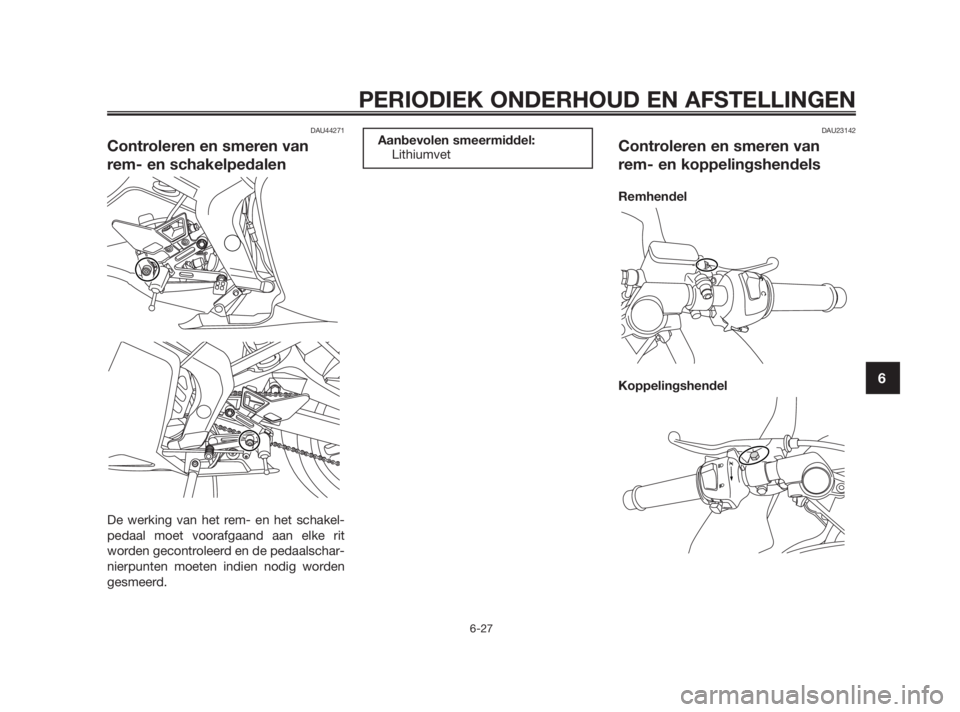

Controleren en smeren van
rem- en schakelpedalen
De werking van het rem- en het schakel-
pedaal moet voorafgaand aan elke rit
worden gecontroleerd en de pedaalschar-
nierpunten moeten indien nodig worden
gesmeerd.
DAU23142
Controleren en smeren van
rem- en koppelingshendels
Remhendel
Koppelingshendel

Aanbevolen smeermiddel:
Lithiumvet

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6

5WX-F819P-D3 27/11/08 07:18 Página 63

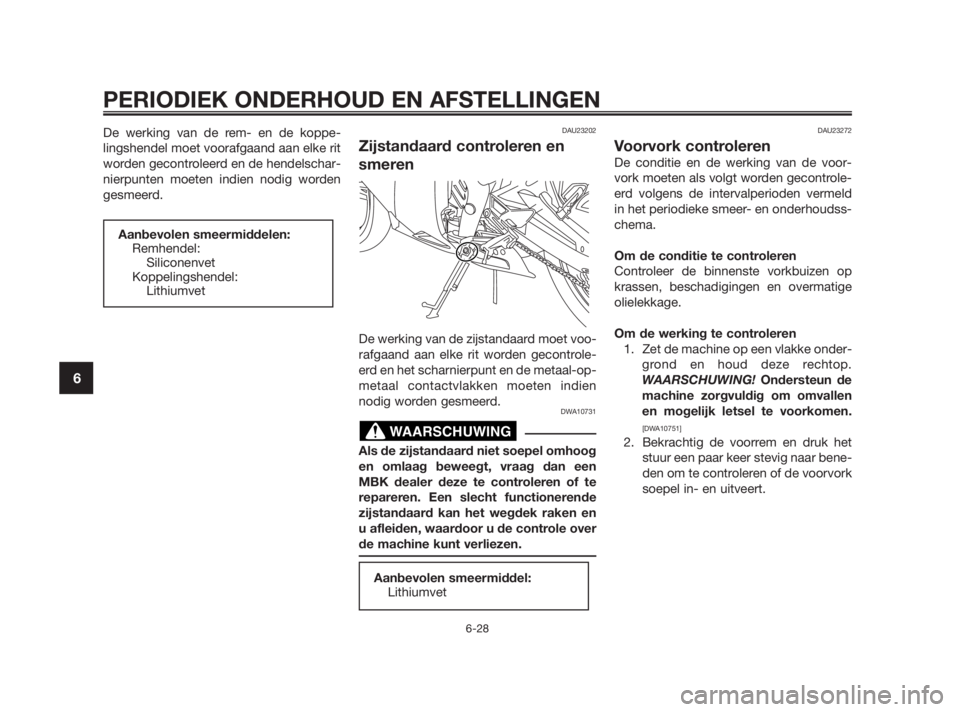

De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden
gesmeerd.DAU23202
Zijstandaard controleren en
smeren
De werking van de zijstandaard moet voo-
rafgaand aan elke rit worden gecontrole-
erd en het scharnierpunt en de metaal-op-
metaal contactvlakken moeten indien
nodig worden gesmeerd.
DWA10731
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
MBK dealer deze te controleren of te
repareren. Een slecht functionerende
zijstandaard kan het wegdek raken en
u afleiden, waardoor u de controle over
de machine kunt verliezen.
DAU23272
Voorvork controleren
De conditie en de werking van de voor-
vork moeten als volgt worden gecontrole-
erd volgens de intervalperioden vermeld
in het periodieke smeer- en onderhoudss-
chema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aanbevolen smeermiddel:Lithiumvet

Aanbevolen smeermiddelen:Remhendel:Siliconenvet
Koppelingshendel: Lithiumvet
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6

5WX-F819P-D3 27/11/08 07:18 Página 64WAARSCHUWING

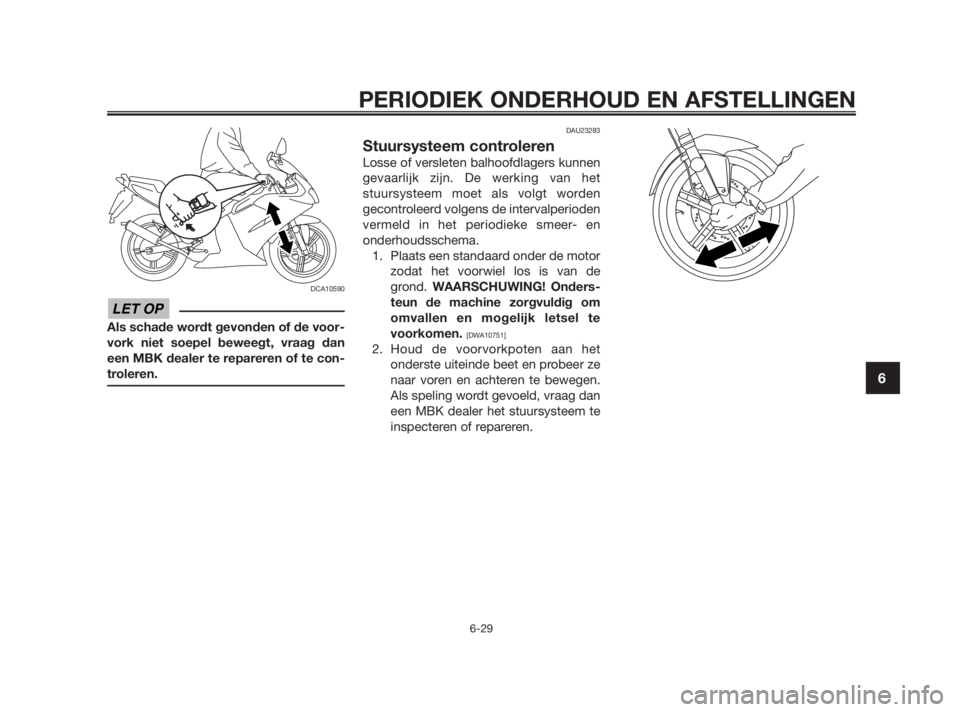

DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan
een MBK dealer te repareren of te con-
troleren.
DAU23283
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het
stuursysteem moet als volgt worden
gecontroleerd volgens de intervalperioden
vermeld in het periodieke smeer- en
onderhoudsschema.1. Plaats een standaard onder de motor zodat het voorwiel los is van de
grond. WAARSCHUWING! Onders-
teun de machine zorgvuldig om
omvallen en mogelijk letsel te
voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onderste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een MBK dealer het stuursysteem te
inspecteren of repareren.

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6

5WX-F819P-D3 27/11/08 07:18 Página 65 LET OP

DAU23290
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de
wielnaaf speling vertoont of het wiel niet
soepel draait, vraag dan een MBK dealer
de wiellagers te controleren.
DAU23444

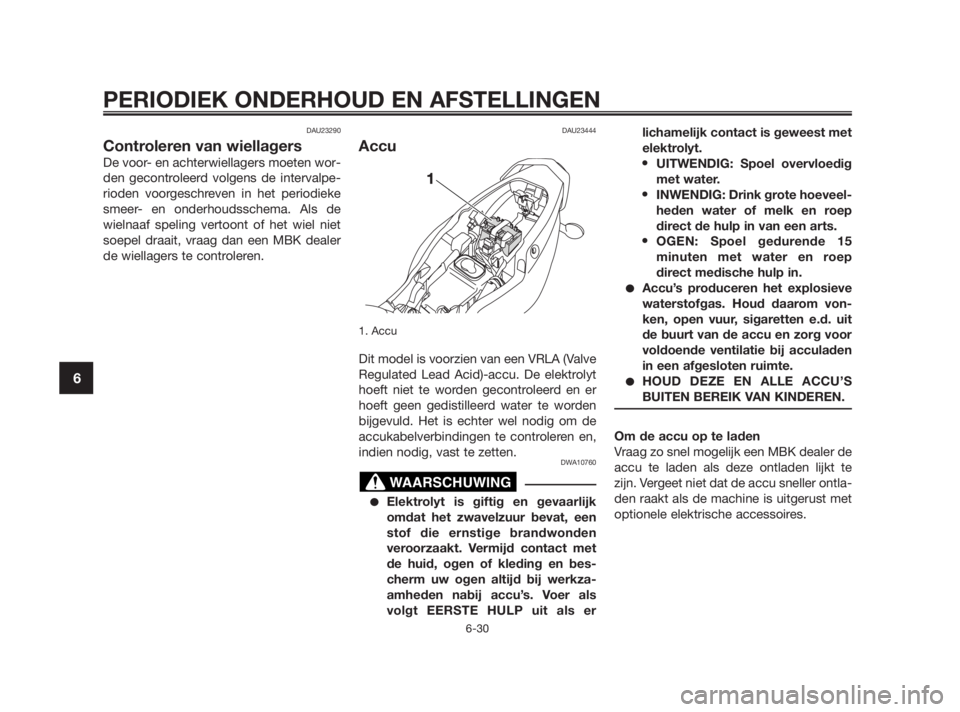

Accu
1. Accu
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de
accukabelverbindingen te controleren en,
indien nodig, vast te zetten.
DWA10760
Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat, een
stof die ernstige brandwonden
veroorzaakt. Vermijd contact met
de huid, ogen of kleding en bes-
cherm uw ogen altijd bij werkza-
amheden nabij accu’s. Voer als
volgt EERSTE HULP uit als erlichamelijk contact is geweest met
elektrolyt.
•UITWENDIG: Spoel overvloedig
met water.
•INWENDIG: Drink grote hoeveel-
heden water of melk en roep
direct de hulp in van een arts.
•OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een MBK dealer de
accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6

5WX-F819P-D3 27/11/08 07:18 Página 66WAARSCHUWING

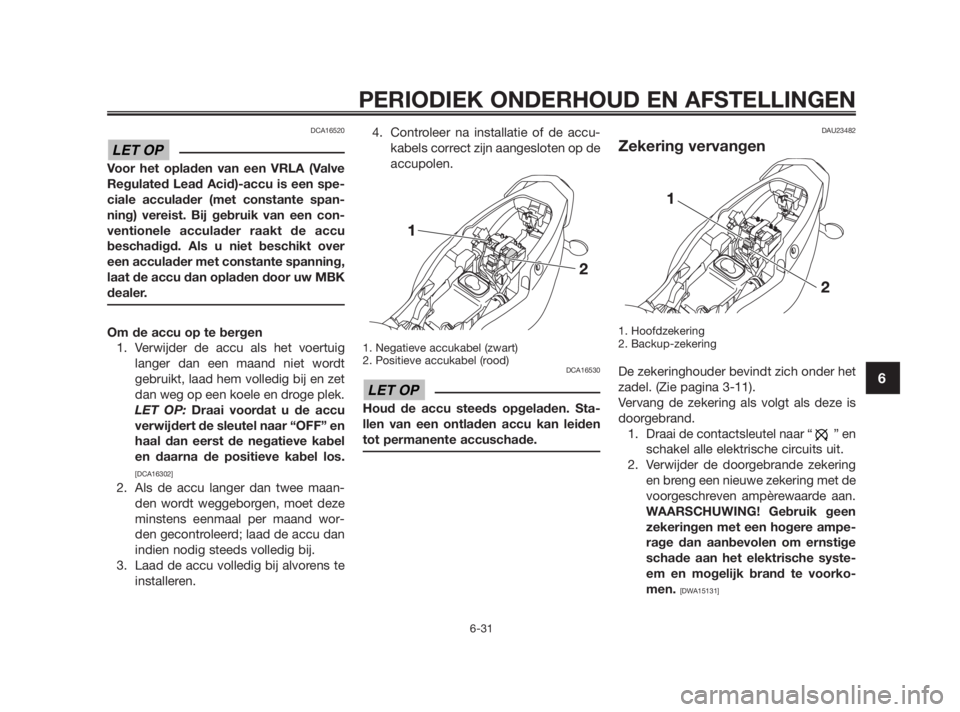

DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een con-
ventionele acculader raakt de accu
beschadigd. Als u niet beschikt over
een acculader met constante spanning,
laat de accu dan opladen door uw MBK
dealer.
Om de accu op te bergen1. Verwijder de accu als het voertuig langer dan een maand niet wordt
gebruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Draai voordat u de accu
verwijdert de sleutel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maan- den wordt weggeborgen, moet deze
minstens eenmaal per maand wor-
den gecontroleerd; laad de accu dan
indien nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. 4. Controleer na installatie of de accu-
kabels correct zijn aangesloten op de
accupolen.
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
DCA16530
Houd de accu steeds opgeladen. Sta-
llen van een ontladen accu kan leiden
tot permanente accuschade.
DAU23482
Zekering vervangen
1. Hoofdzekering
2. Backup-zekering
De zekeringhouder bevindt zich onder het
zadel. (Zie pagina 3-11).
Vervang de zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “ ” en schakel alle elektrische circuits uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische syste-
em en mogelijk brand te voorko-
men.
[DWA15131]

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6

5WX-F819P-D3 27/11/08 07:18 Página 67 LET OP LET OP

3. Draai de contactsleutel naar “ ” enschakel de elektrische circuits in om
te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een MBK dealer
het elektrisch systeem te controle-
ren.
DAU23801
Koplampgloeilamp vervangen
De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampglo-
eilamp als volgt als deze is doorgebrand.
DCA10660
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van het
glas, de lichtintensiteit en de levens-
duur nadelig worden beïnvloed. Wrijf
eventuele verontreinigingen en vinge-
rafdrukken op het gloeilampglas weg
met een doekje gedrenkt in alcohol of
thinner.

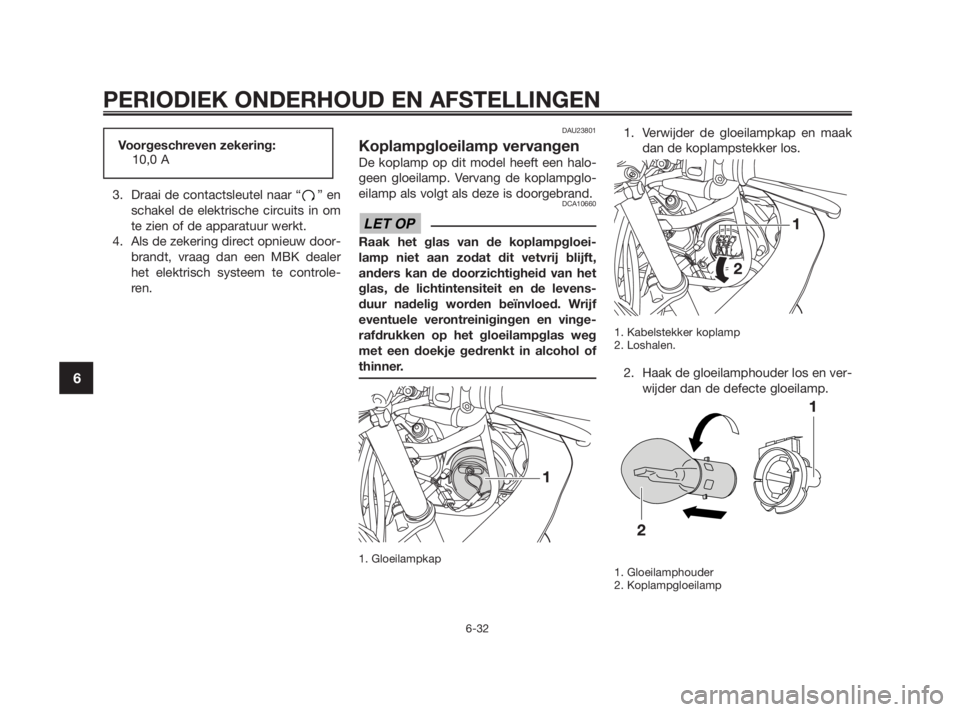

1. Gloeilampkap
1. Verwijder de gloeilampkap en maakdan de koplampstekker los.
1. Kabelstekker koplamp
2. Loshalen.
2. Haak de gloeilamphouder los en ver-wijder dan de defecte gloeilamp.
1. Gloeilamphouder
2. Koplampgloeilamp

Voorgeschreven zekering:10,0 A
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6

5WX-F819P-D3 27/11/08 07:20 Página 68 LET OP

3. Breng een nieuwe koplampgloeilampaan en zet deze dan vast met de glo-
eilamphouder.
4. Sluit de koplampstekker aan en breng dan de gloeilampkap aan.
5. Vraag indien nodig een MBK dealer de koplamplichtbundel af te stellen.DAU24133
Gloeilamp in remlicht/
achterlicht vervangen

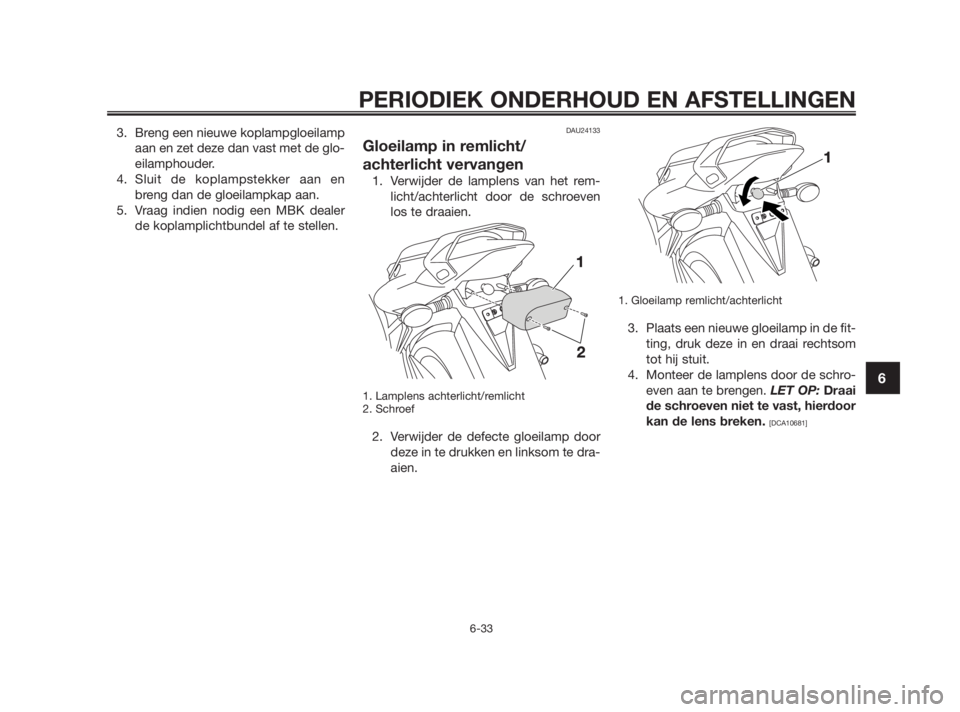

1. Verwijder de lamplens van het rem-licht/achterlicht door de schroeven
los te draaien.
1. Lamplens achterlicht/remlicht
2. Schroef
2. Verwijder de defecte gloeilamp doordeze in te drukken en linksom te dra-
aien.
1. Gloeilamp remlicht/achterlicht
3. Plaats een nieuwe gloeilamp in de fit-ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schro- even aan te brengen. LET OP: Draai
de schroeven niet te vast, hierdoor
kan de lens breken.
[DCA10681]

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6

5WX-F819P-D3 27/11/08 07:20 Página 69

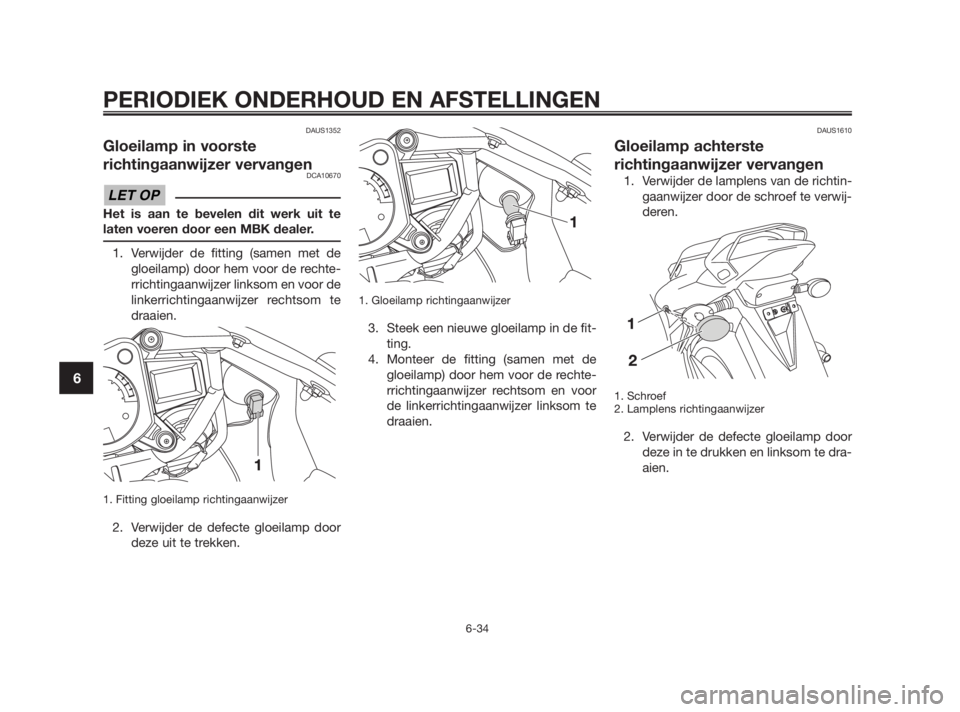

DAUS1352
Gloeilamp in voorste
richtingaanwijzer vervangen
DCA10670
Het is aan te bevelen dit werk uit te
laten voeren door een MBK dealer.
1. Verwijder de fitting (samen met degloeilamp) door hem voor de rechte-
rrichtingaanwijzer linksom en voor de
linkerrichtingaanwijzer rechtsom te
draaien.
1. Fitting gloeilamp richtingaanwijzer
2. Verwijder de defecte gloeilamp doordeze uit te trekken.
1. Gloeilamp richtingaanwijzer
3. Steek een nieuwe gloeilamp in de fit-ting.
4. Monteer de fitting (samen met de gloeilamp) door hem voor de rechte-
rrichtingaanwijzer rechtsom en voor
de linkerrichtingaanwijzer linksom te
draaien.
DAUS1610
Gloeilamp achterste
richtingaanwijzer vervangen
1. Verwijder de lamplens van de richtin-gaanwijzer door de schroef te verwij-
deren.
1. Schroef
2. Lamplens richtingaanwijzer
2. Verwijder de defecte gloeilamp doordeze in te drukken en linksom te dra-
aien.

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6

5WX-F819P-D3 27/11/08 07:20 Página 70 LET OP
