ESP YAMAHA V1 2015 Manual de utilização (in Portuguese)

Informações de segurança
13
PJU30822
Requisitos de operação
Todos os ocupantes do veículo deverão
usar colete de salvação homologado pelas
autoridades do local de utilização e ade-
quado para utilização neste tipo de veículo
aquático.
Usar vestuário de protecção. A entrada de
água nos orifícios do corpo, como resulta-
do de uma queda na água ou da proximi-
dade da tubeira do jacto, pode provocar
graves lesões internas.
O fato de banho normal não confere pro-
tecção adequada contra a entrada de água
no recto ou na vagina. Todos os ocupantes
devem usar calças de fato de mergulho ou
outro vestuário com um grau de protecção
equivalente. Alguns exemplos de vestuário
adequado são roupa grossa, resistente e
justa ao corpo, tal como gangas, não de-
vendo ser usados tecidos finos de fibra,
como os utilizados em calções para ciclis-
mo.
Recomenda-se também o uso de óculos
para protecção dos olhos contra o vento, a
água e o encadeamento causado pelo sol,
durante a operação do veículo. Os óculos
de protecção mais adequados são consti-
tuídos por material flutuante.
Recomenda-se o uso de calçado e luvas.
É conveniente decidir sobre o uso de capa-
cete de protecção durante a prática de
desportos aquáticos. É importante saber
que o capacete de protecção pode conferir
protecção nalguns tipos de acidentes, mas
que pode também provocar lesões nou-
tros.
O capacete de protecção destina-se a
conferir alguma protecção à cabeça. Ape-
sar de os capacetes de protecção não pro-
tegerem a cabeça contra todo o tipo de
impactos, a sua utilização pode reduzir a
gravidade das lesões em caso de colisão
com outras embarcações ou obstáculos.
Os capacetes de protecção podem tam-
bém conduzir a riscos de segurança. As
quedas na água podem provocar a “reten-
ção da água no capacete”, pelo que a for-
ça aplicada no pescoço pode provocar
asfixia, lesões cervicais graves e perma-
nentes, ou mesmo a morte. O capacete
pode também aumentar o risco de aciden-
te, se reduzir a capacidade de visão ou au-
dição, ou se distrair ou fatigar
excessivamente o seu utilizador.
Como se deve determinar se os benefícios
do capacete são superiores aos seus ris-
cos potenciais? Considerar as condições
particulares de condução do veículo. Con-
siderar também outros factores, como o
ambiente de utilização, o estilo pessoal de
condução e a aptidão pessoal do opera-
dor. Considerar ainda a possibilidade de
grande acumulação de tráfego de embar-
cações e o estado de ondulação da água.
Se a decisão for favorável ao uso de capa-
cete, este deve ser seleccionado cuidado-
samente. Sempre que possível,
seleccionar um capacete especialmente
concebido para veículos aquáticos. Em
caso de participação em competições
1Colete de salvação homologado
2 Calças de fato de mergulho
UF2P72P0.book Page 13 Monday, August 25, 2014 2:33 PM

Informações de segurança
14
aquáticas, observar as recomendações re-
lativas a capacetes, emitidas pela organi-
zação da prova.
Nunca operar o veículo aquático após a in-
gestão de álcool ou quaisquer medica-
mentos.
Por razões de segurança e para uma ade-
quada conservação do veículo aquático,
efectuar sempre as verificações pré-ope-
ração mencionadas na página 49, antes de
operar o veículo.
Durante a marcha do veículo aquático, o
operador e os passageiros devem manter
sempre os pés no espaço adequado. O
facto de levantar os pés aumenta o risco
de perda de equilíbrio ou de bater com os
pés em objectos junto ao veículo aquático.
Não transportar crianças, se não puderem
chegar ao piso do espaço para os pés.
Os passageiros devem segurar-se bem à
pessoa situada à sua frente ou à pega exis-
tente.
Nunca permitir o transporte de um passa-
geiro à frente do operador.
As mulheres grávidas ou as pessoas com
problemas de saúde devem consultar o
seu médico assistente, antes de utilizar
este tipo de veículos.
Não efectuar modificações no veículo.
As modificações efectuadas ao veículo po-
dem reduzir a segurança e fiabilidade domesmo, tornando a sua utilização insegura
ou ilegal.
Fixar o cabo de paragem de emergência
ao pulso esquerdo e impedir o seu enrola-
mento no guiador, de modo a que o motor
pare, em caso de queda do operador à
água. Após a utilização, retirar o cabo de
paragem de emergência do veículo, de
modo a impedir o arranque acidental do
motor ou a utilização do veículo por crian-
ças ou pessoas estranhas.
Manter-se permanentemente alerta em re-
lação a banhistas e não utilizar o veículo
em zonas de banho. Os banhistas podem
ser difíceis de observar, pelo que existe
sempre o risco de colisão do veículo com
pessoas presentes na água.
Evitar a colisão do veículo por outras em-
barcações. O operador é sempre respon-
sável pela observação constante de todo o
tráfego de embarcações presentes na
área; os outros navegantes poderão não
ter o mesmo cuidado! Se os outros nave-
gantes não puderem ver o veículo ou se as
manobras deste forem mais rápidas do
que os outros possam esperar, poderá ve-
rificar-se o risco de colisão.
Manter sempre uma distância de seguran-
ça em relação a outras embarcações e ve-
ículos aquáticos, mantendo ainda uma
constante atenção em relação a cabos de
UF2P72P0.book Page 14 Monday, August 25, 2014 2:33 PM

Informações de segurança
15
reboque de esquis e linhas de canas de
pesca. Obedecer às “Regras de segurança
na navegação” e olhar para trás antes de
efectuar uma viragem. (Ver “Regras de se-
gurança na navegação” na página 20.)PJU30841
Equipamento recomendado
A bordo do veículo aquático devem constar
os itens que se seguem:
Avisador sonoro
Deve-se transportar um assobio ou um avi-
sador sonoro que possa ser utilizado para
avisar outras embarcações.
Sinais visuais de socorro
Recomenda-se que um dispositivo piro-
técnico, aprovado pelas autoridades ade-
quadas, esteja guardado num recipiente
estanque a bordo do veículo aquático.
Também é possível utilizar um espelho
como sinal de emergência. Para mais infor-
mações, contactar um Concessionário
Yamaha.
Relógio
O uso de relógio é útil para que o operador
saiba há quanto tempo o veículo aquático
se encontra em operação.
Cabo de reboque
Pode ser utilizado um cabo de reboque
para rebocar um veículo aquático avariado
em caso de emergência.
UF2P72P0.book Page 15 Monday, August 25, 2014 2:33 PM

Informações de segurança
16
PJU30871
Informações de perigo
Nunca colocar o motor em funcionamento
nem deixá-lo a funcionar em zonas sem
ventilação. Os gases de escape contêm
monóxido de carbono, um gás incolor (i.e.,
sem cor) e inodoro (i.e., sem cheiro), que
pode provocar perdas de consciência ou
mesmo a morte num curto espaço de tem-
po. Utilizar sempre o veículo em áreas
abertas.
Não tocar no reservatório de óleo, no silen-
ciador de escape, nem no motor quando
estes estão quentes, durante ou imediata-
mente após o funcionamento do motor;
estes podem provocar queimaduras gra-
ves.
PJU30935
Características do veículo
O governo do veículo na água é efectuado
através do impulso do jacto. A libertação
completa do comando do acelerador pro-
duz apenas o impulso mínimo. A velocida-
des superiores à velocidade mínima de
governo, a capacidade de governo sem
aceleração do motor diminui rapidamente.
Este modelo está equipado com o Sistema
de Gestão do Motor Yamaha (YEMS) que
inclui um sistema de direcção sem acelera-
ção (OTS). Este accionar-se-á a velocida-
des de passo caso se tente o governo do
veículo depois de se libertar o comando do
acelerador. O sistema OTS ajuda a efectu-
ar viragens através do fornecimento conti-
nuado de algum impulso enquanto o
veículo desacelera, sendo possível virar
mais rapidamente se se acelerar ao mes-
mo tempo que se vira o guiador.
O sistema OTS não funciona a velocidades
abaixo da velocidade de passo ou com o
motor desligado. Logo que o motor reduz
de velocidade, o veículo deixa de virar em
resposta às acções do guiador, até o ace-
lerador ser novamente accionado ou até se
atingir a velocidade mínima de governo.
Praticar a execução de viragens numa
zona livre de obstáculos, até se obter uma
boa sensação desta manobra.
V1: Este veículo aquático é propulsionado
por um jacto de água. A bomba de jacto
está directamente ligada ao motor. Isto
significa que o impulso do jacto provoca
sempre algum movimento, sempre que o
motor estiver em movimento. Não existe
posição de “ponto-morto”.
V1 Sport: Este veículo aquático é propul-
sionado por um jacto de água. A bomba de
jacto está directamente ligada ao motor.
Isto significa que o impulso do jacto provo-
UF2P72P0.book Page 16 Monday, August 25, 2014 2:33 PM

Informações de segurança
17
ca sempre algum movimento, sempre que
o motor estiver em movimento. Não existe
posição de “ponto-morto”. O veículo está
em posição de “marcha avante” ou de
“marcha à ré”, conforme a posição da ala-
vanca do selector do sentido de marcha.
V1 Sport: Não utilizar a marcha à ré para
reduzir a velocidade ou parar o veículo;
esta manobra pode provocar a perda de
controlo do veículo, a ejecção dos ocupan-
tes ou o seu impacto com o guiador.
Estes efeitos podem aumentar o risco de
lesões nas costas/medula espinal (parali-
sia), lesões faciais e fractura das pernas,
tornozelos ou de outros ossos do corpo.
Pode ainda ser danificado o sistema de se-
lecção do sentido de marcha.
V1 Sport: A marcha à ré pode ser utilizada
para reduzir a velocidade ou parar o veícu-
lo em manobras a baixa velocidade, como
durante a atracação do veículo. Com o mo-
tor ao ralenti, seleccionar a marcha à ré e
aumentar gradualmente a velocidade do
motor. Verificar se existem obstáculos ou
pessoas atrás antes de seleccionar a mar-
cha à ré.
Manter uma distância segura da grelha de
admissão sempre que o motor esteja em
funcionamento. Os cabelos longos, o ves-
tuário solto ou as correias do colete de sal-
vação podem ficar aprisionados pelas
peças móveis, o que pode provocar lesões
corporais graves ou afogamento.
Nunca introduzir quaisquer objectos na tu-
beira do jacto durante o funcionamento do
motor. O contacto com as peças rotativasda bomba de jacto pode provocar lesões
corporais graves ou mesmo a morte.
Desligar o motor e remover a chave de se-
gurança do interruptor de paragem de
emergência antes da remoção de quais-
quer detritos ou algas, que se possam ter
acumulado em torno da tomada do jacto.
1
Grelha de admissão
2 Tubeira do jacto
1 Chave de segurança
2 Interruptor de paragem de emergência
1
2
STOP
2
1
UF2P72P0.book Page 17 Monday, August 25, 2014 2:33 PM

Informações de segurança
18
PJU30956
Wakeboard e esqui aquático
O veículo aquático pode ser utilizado para
praticar wakeboard ou esqui aquático caso a
sua capacidade permita o transporte do ope-
rador, de um observador virado para a ré e
do praticante de wakeboard ou esquiador
aquático, quando este não se encontra a ser
rebocado.
O veículo aquático deve também possuir um
cunho concebido para puxar cabos de rebo-
que de esquis; não fixar o cabo em nenhum
outro local.
É da responsabilidade do operador do veícu-
lo aquático estar atento à segurança do pra-
ticante de wakeboard ou esquiador aquático
e de terceiros. O operador deve tomar co-
nhecimento e cumprir todos os regulamen-
tos locais em vigor para as águas onde irá
utilizar o veículo aquático.
O operador deve-se sentir à vontade a trans-
portar passageiros antes de tentar puxar um
praticante de wakeboard ou esquiador.
Seguem-se algumas considerações impor-
tantes para a redução de riscos durante o re-
boque de um praticante de wakeboard ou
esquiador aquático.
O praticante de wakeboard ou esquiador
aquático deve usar um colete de salvação
homologado, preferencialmente de cor vi-
va, para que os operadores de embarca-ções possam avistar a pessoa a ser
rebocada.
O praticante de wakeboard ou esquiador
aquático deve usar vestuário de protec-
ção. A entrada de água nos orifícios do
corpo, devido a quedas na água, pode pro-
vocar graves lesões internas. O fato de ba-
nho normal não confere protecção
adequada contra a entrada de água no rec-
to ou na vagina. A pessoa que é rebocada
deve usar calças de fato de mergulho ou
outro vestuário com um grau de protecção
equivalente.
Deve haver a bordo uma segunda pessoa
como observador para vigiar o praticante
de wakeboard ou esquiador aquático; em
muitos locais é obrigatório por lei. Deve ser
permitido à pessoa rebocada indicar ao
operador o controlo da velocidade e a di-
recção por meio de sinais gestuais.
O observador deve sentar-se na traseira
do banco, com uma perna para cada lado
e segurando-se na pega manual, firmando
os pés no piso do espaço para os pés para
manter o equilíbrio, enquanto está voltado
para trás para observar os sinais gestuais e
1
Cunho
1
UF2P72P0.book Page 18 Monday, August 25, 2014 2:33 PM

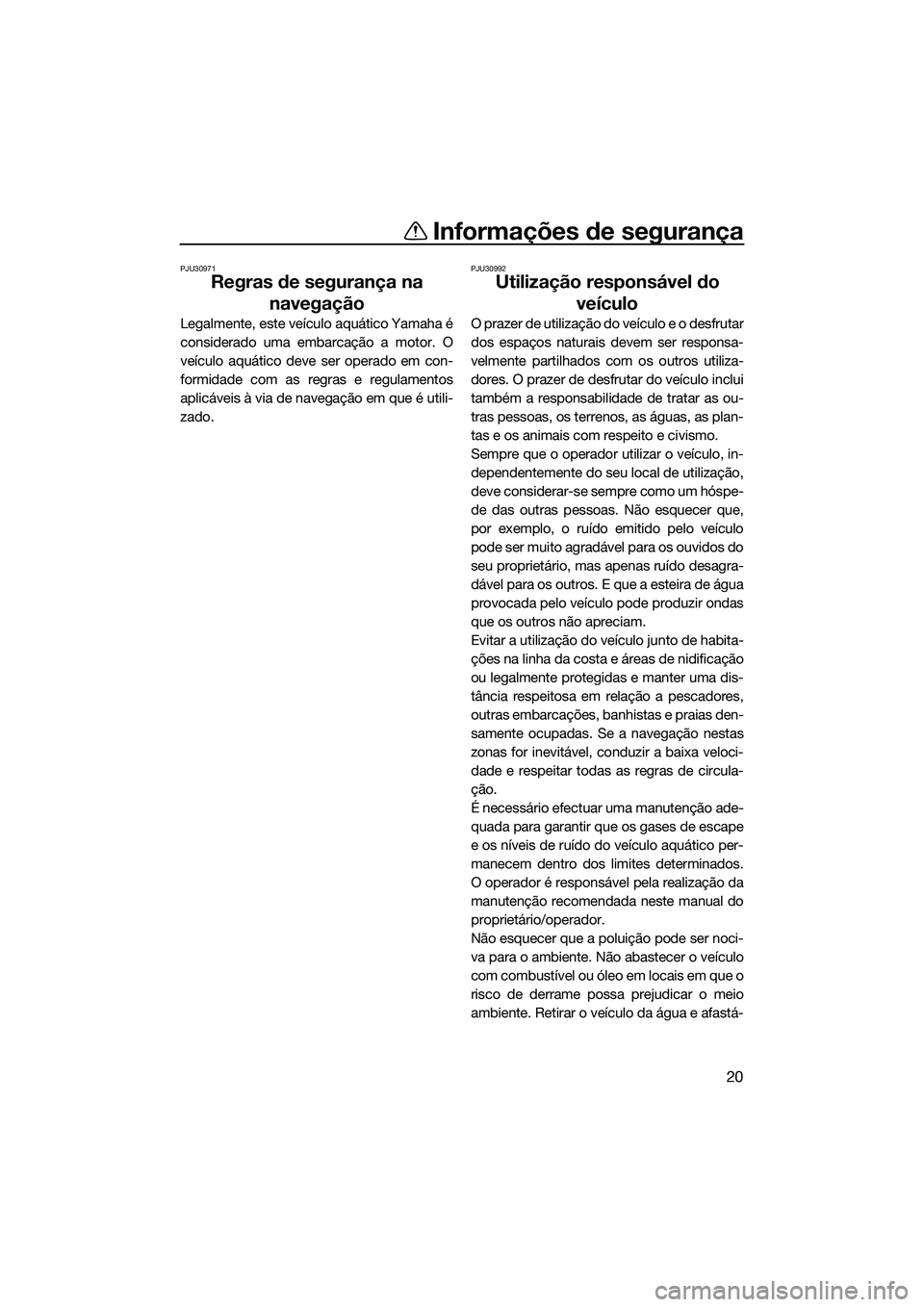

Informações de segurança
20
PJU30971
Regras de segurança na navegação
Legalmente, este veículo aquático Yamaha é
considerado uma embarcação a motor. O
veículo aquático deve ser operado em con-
formidade com as regras e regulamentos
aplicáveis à via de navegação em que é utili-
zado.
PJU30992
Utilização responsável do veículo
O prazer de utilização do veículo e o desfrutar
dos espaços naturais devem ser responsa-
velmente partilhados com os outros utiliza-
dores. O prazer de desfrutar do veículo inclui
também a responsabilidade de tratar as ou-
tras pessoas, os terrenos, as águas, as plan-
tas e os animais com respeito e civismo.
Sempre que o operador utilizar o veículo, in-
dependentemente do seu local de utilização,
deve considerar-se sempre como um hóspe-
de das outras pessoas. Não esquecer que,
por exemplo, o ruído emitido pelo veículo
pode ser muito agradável para os ouvidos do
seu proprietário, mas apenas ruído desagra-
dável para os outros. E que a esteira de água
provocada pelo veículo pode produzir ondas
que os outros não apreciam.
Evitar a utilização do veículo junto de habita-
ções na linha da costa e áreas de nidificação
ou legalmente protegidas e manter uma dis-
tância respeitosa em relação a pescadores,
outras embarcações, banhistas e praias den-
samente ocupadas. Se a navegação nestas
zonas for inevitável, conduzir a baixa veloci-
dade e respeitar todas as regras de circula-
ção.
É necessário efectuar uma manutenção ade-
quada para garantir que os gases de escape
e os níveis de ruído do veículo aquático per-
manecem dentro dos limites determinados.
O operador é responsável pela realização da
manutenção recomendada neste manual do
proprietário/operador.
Não esquecer que a poluição pode ser noci-
va para o ambiente. Não abastecer o veículo
com combustível ou óleo em locais em que o
risco de derrame possa prejudicar o meio
ambiente. Retirar o veículo da água e afastá-
UF2P72P0.book Page 20 Monday, August 25, 2014 2:33 PM

Informações de segurança
21
lo da linha da costa antes do abastecimento
de combustível. Eliminar a água e eventuais
resíduos de combustível ou óleo do compar-
timento do motor de acordo com os regula-
mentos locais em vigor. Manter as zonas
circundantes aprazíveis para as pessoas e a
vida selvagem que partilham as vias de nave-
gação: não fazer lixo.
A utilização do veículo de forma responsável,
com respeito e civismo para com os outros,
ajuda também a preservar as vias de navega-
ção e a possibilidade de serem desfrutadas
para variadas actividades de lazer e recreio.
UF2P72P0.book Page 21 Monday, August 25, 2014 2:33 PM

Descrição
23
PJU31012
Localização dos componentes principais
Exterior
5678 9
4
3
2
1
1
Capot
2 Guiador
3 Banco (página 36)
4 Espaço para os pés
5 Olhal da proa (página 37)
6 Tampão do combustível (página 42)
7 Saída piloto da água de refrigeração
(página 29)
8 Alcatrate
9 Flutuador
UF2P72P0.book Page 23 Monday, August 25, 2014 2:33 PM

Funcionamento da função de controlo
29
posta às acções do guiador, até o acelerador
ser novamente accionado ou até se atingir a
velocidade mínima de governo.
PJU35975Saída piloto da água de refrigeração
Com o motor em funcionamento, alguma da
água de refrigeração que circula no motor é
descarregada pela saída piloto da água de
refrigeração.
Existe uma saída piloto da água de refrigera-
ção no lado de bombordo (esquerdo) do veí-
culo. Para verificar o funcionamento correcto
do sistema de refrigeração, verificar se existe
descarga de água pela saída piloto da água
de refrigeração. Se não houver descarga de
água por esta saída, desligar o motor e verifi-
car se a tomada do jacto está obstruída. (Ver
mais informações sobre a tomada do jacto
na página 88.)
OBSERVAÇÃO:
Após o accionamento do motor, demorará
cerca de 60 segundos para a água come-
çar a ser descarregada pela saída piloto.
A descarga de água pode não ser constan-
te com o motor a funcionar ao ralenti. Se
esta situação se verificar, accionar ligeira-
mente o acelerador para garantir que a
descarga de água é adequada.
PJU40323Purgador de água
O purgador de água impede a entrada de
água no reservatório de combustível uma vez
que recolhe qualquer água que entre no tubo
de respiro do reservatório de combustível
caso o veículo vire de quilha.
Se houver água acumulada no purgador de
água, drená-la desapertando o bujão de dre-
nagem.
Para drenar a água do purgador de água:
(1) Colocar um reservatório de escoamento ou um pano seco sob o purgador de
água.
(2) Desapertar gradualmente o bujão de drenagem para drenar a água. Apanhar a
água com o reservatório de escoamento
ou com o pano seco de forma a não sal-
tar para o compartimento do motor. Se
saltar água para o veículo, certificar-se
de que a mesma é limpa com um pano
seco.
(3) Apertar firmemente o bujão de drena- gem até parar.
1Saída piloto da água de refrigeração
1
1Purgador de água
2 Bujão de drenagem
1
2
UF2P72P0.book Page 29 Monday, August 25, 2014 2:33 PM
