Page 121 of 184
8-14
8
les vis à serrage rapide et les boulons,
puis ajouter de l’huile moteur du type re-
commandé jusqu’au niveau spécifié.
7. Insérer la jauge d’huile entièrement dans l’orifice de remplissage de l’huile, puis re-
monter le cache arrière droit en installant
les boulons et les vis à serrage rapide.
8. Abaisser la benne. Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Stationner le véhicule sur une surface de niveau.
2. Mettre le moteur en marche, le faire chauffer pendant quelques minutes, puis
le couper.
3. Relever la benne. (Le procédé de rele- vage et d’abaissement de la benne est
expliqué à la page 4-24.)
4. Déposer le cache arrière droit après avoir retiré les vis à serrage rapide et les bou-
lons.
1. Cache arrière droit
2. Vis à serrage rapide
3. Vis
1
2
3
UB427BF0.book Page 14 Friday, February 5, 2016 2:16 PM
Page 122 of 184
8-15
8
5. Placer un bac à vidange sous le moteurafin de recueillir l’huile usagée, puis retirer
la jauge.
6. Retirer le boulon de vidange et son joint
afin de vidanger l’huile du carter moteur.
N.B.Sauter les étapes 7–9 si l’on ne procède pas
au remplacement de la cartouche du filtre à
huile. 7. Déposer la cartouche du filtre à huile àl’aide d’une clé pour filtre à huile. Bien
veiller à retirer le joint torique lors de la
dépose de la cartouche du filtre à huile. Si
1. Cache arrière droit
2. Vis à serrage rapide
3. Vis
1
2
3
1. Vis de vidange de l’huile moteur
2. Joint
1 2
UB427BF0.book Page 15 Friday, February 5, 2016 2:16 PM
Page 123 of 184
8-16
8
le joint torique reste attaché au carter
moteur, une fuite d’huile pourrait s’en-
suivre.
N.B.Une clé pour filtre à huile est disponible chez
les concessionnaires Yamaha. 8. Enduire le joint torique de la cartouche defiltre à huile neuve d’une fine couche
d’huile moteur propre.
N.B.Veiller à mettre le joint torique correctement
en place. 9. Mettre une cartouche du filtre à huileneuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple spé-
cifié à l’aide d’une clé dynamométrique.
1. Cartouche du filtre à huile
2. Clé pour filtre à huile
2
1
1. Joint toriqueCouple de serrage :Cartouche du filtre à huile :17 Nm (1.7 m·kgf, 12 ft·lbf)
1
UB427BF0.book Page 16 Friday, February 5, 2016 2:16 PM
Page 124 of 184
8-17
8
10. Remonter le boulon de vidange d’huile
moteur et un joint neuf, puis serrer le bou-
lon au couple spécifié.
11. Remplir avec la quantité spécifiée de l’huile moteur recommandée, puis insérer
la jauge complètement dans l’orifice de
remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-
ment ont refroidi. ATTENTIONFCB00301Ne pas mélanger d’additif chimique à
l’huile afin d’éviter tout patinage de l’em-
brayage, car l’huile moteur lubrifie éga-
lement l’embrayage. Ne pas utiliser des
huiles de grade diesel “CD” ni des huiles
de grade supérieur à celui spécifié. S’as-
surer également de ne pas utiliser une
1. Clé dynamométriqueCouple de serrage :
Vis de vidange d’huile moteur :30 Nm (3.0 m·kgf, 22 ft·lbf)
1
Huile moteur recommandée :Voir à la page 10-1.
Quantité d’huile : Sans remplacement de la cartouche du
filtre à huile :2.20 L (2.33 US qt, 1.94 Imp.qt)
Avec remplacement de la cartouche de
filtre à huile : 2.30 L (2.43 US qt, 2.02 Imp.qt)
UB427BF0.book Page 17 Friday, February 5, 2016 2:16 PM
Page 125 of 184
8-18
8
huile portant la désignation “ENERGY
CONSERVING II” ou la même désigna-
tion avec un chiffre plus élevé.
S’assurer qu’aucune crasse ou objet ne
pénètre dans le carter moteur. 12. Mettre le moteur en marche et contrôler
pendant quelques minutes s’il y a pré-
sence de fuites d’huile en laissant tourner
le moteur au ralenti. Si une fuite d’huile
est détectée, couper immédiatement le
moteur et en rechercher la cause.
13. Couper le moteur, attendre au moins 10 minutes, puis vérifier le niveau d’huile et
faire l’appoint, si nécessaire.
14. Remonter le cache arrière droit en repla- çant les vis à serrage rapide et les bou-
lons.
15. Abaisser la benne.
FBU36050Huile de couple conique arrièreContrôler le niveau d’huile et remplacer l’huile
de couple conique arrière aux fréquences
spécifiées dans le tableau général d’entretien
et de graissage.
Contrôle du niveau d’huile de couple co-
nique arrière 1. Stationner le véhicule sur une surface de
niveau.
2. Retirer le bouchon de remplissage de l’huile du couple conique arrière et son
joint, puis contrôler le niveau d’huile dans
le carter de couple conique arrière.
L’huile doit arriver jusqu’au bord de l’ori-
fice de remplissage.
UB427BF0.book Page 18 Friday, February 5, 2016 2:16 PM
Page 126 of 184
8-19
8
3. Si l’huile n’atteint pas le bord de l’orificede remplissage, ajouter de l’huile moteur
du type recommandé jusqu’au niveau
spécifié. ATTENTION : Ne pas laisser
pénétrer de corps étrangers dans le
carter de couple conique.
[FCB00422]
4. Contrôler l’état du joint et le remplacer s’il est abîmé. 5. Remonter le bouchon de remplissage de
l’huile et un joint neuf, puis serrer le bou-
chon au couple spécifié.
Changement de l’huil e de couple conique
1. Stationner le véhicule sur une surface de
niveau.
2. Placer un bac récupérateur d’huile sous le carter de couple conique arrière afin
d’y recueillir l’huile vidangée.
3. Retirer le bouchon de remplissage de l’huile du couple conique arrière, le bou-
lon de vidange du couple conique arrière
et leur joint, puis vidanger l’huile.1. Huile de couple conique arrière
2. Joint
3. Bouchon de remplissage de l’huile de couple conique arrière
4. Niveau d’huile correct
24
3
1
Couple de serrage : Vis de remplissage de l’huile de couple co-
nique arrière :23 Nm (2.3 m·kgf, 17 ft·lbf)
UB427BF0.book Page 19 Friday, February 5, 2016 2:16 PM
Page 127 of 184
8-20
8
4. Remonter le boulon de vidange et un jointneuf, puis serrer le boulon au couple spé-
cifié.
5. Remplir avec de l’huile de couple conique arrière du type recommandé jusqu’au
goulot de l’orifice de remplissage. ATTENTION :
Ne pas laisser pénétrer
de corps étrangers dans le carter de
couple conique.
[FCB00422]
N.B. GL-4 correspond à un grade d’additif et de
qualité. Les huiles pour engrenages hy-
poïdes de grade GL-5 peuvent également
être utilisées.
Il est également possible d’utiliser l’huile
SAE 80W-90 pour engrenages hypoïdes. 6. Contrôler l’état du joint du bouchon de
remplissage et le remplacer s’il est
abîmé.
7. Remonter le bouchon de remplissage de l’huile et un joint neuf, puis serrer le bou-
chon au couple spécifié.
1. Vis de vidange de l’huile de couple conique arrière
2. JointCouple de serrage :Boulon de vidange d’huile de couple co-
nique arrière :22 Nm (2.2 m·kgf, 16 ft·lbf)
21
Huile recommandée :Huile pour engrenage hypoïde SAE 80
API GL-4
Quantité d’huile : 0.40 L (0.42 US qt, 0.35 Imp.qt)
UB427BF0.book Page 20 Friday, February 5, 2016 2:16 PM
Page 128 of 184
8-21
8
8. Vérifier l’absence de fuite d’huile. Si unefuite est détectée, en rechercher la
cause.FBU36060Huile de différentielContrôler le niveau d’huile et remplacer l’huile
de différentiel aux fréquences spécifiées dans
le tableau général d’entretien et de graissage.
Contrôle du niveau d’huile de différentiel1. Stationner le véhicule sur une surface de niveau.
2. Retirer le bouchon de remplissage d’huile
de différentiel et son joint, puis vérifier le
niveau d’huile. L’huile doit arriver
jusqu’au bord de l’orifice de remplissage. 3. Si le niveau est insuffisant, ajouter de
l’huile du type recommandé jusqu’au ni-
veau spécifié. ATTENTION : Ne pas
laisser pénétrer de corps étrangers
dans le boîtier de différentiel.
[FCB00412]
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
5. Remonter le bouchon de remplissage d’huile de différentiel et un joint neuf, puis
serrer le bouchon au couple spécifié.
Couple de serrage :Vis de remplissage de l’huile de couple co-
nique arrière :23 Nm (2.3 m·kgf, 17 ft·lbf)

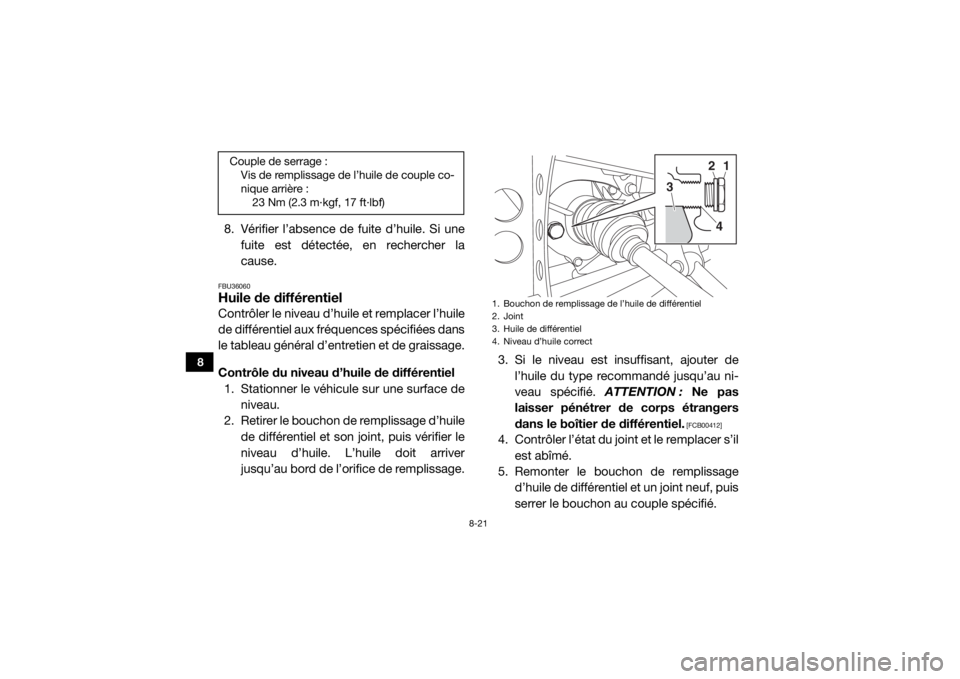

1. Bouchon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correct
1
2
3
4
UB427BF0.book Page 21 Friday, February 5, 2016 2:16 PM
Page 129 of 184
8-22
8
Vidange de l’huile de différentiel1. Stationner le véhicule sur une surface de
niveau.
2. Placer un bac récupérateur d’huile sous le carter de différentiel afin d’y recueillir
l’huile vidangée.
3. Retirer le bouchon de remplissage d’huile de différentiel, le boulon de vidange de
l’huile de différentiel et leur joint, puis vi-
danger l’huile. 4. Remonter le boulon de vidange de l’huile
de différentiel et un joint neuf, puis serrer
le boulon au couple spécifié.
5. Remplir le carter de différentiel de l’huile recommandée. ATTENTION : Ne pas
laisser pénétrer de corps étrangers
dans le boîtier de différentiel.
[FCB00412]
Couple de serrage : Vis de remplissage de l’huile de différentiel :23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Vis de vidange de l’huile de différentiel
2. JointCouple de serrage : Boulon de vidange de l’huile de différentiel :9.8 Nm (0.98 m·kgf, 7.1 ft·lbf)
12
UB427BF0.book Page 22 Friday, February 5, 2016 2:16 PM
Page 130 of 184
8-23
8
N.B.GL-4 correspond à un grade d’additif et de
qualité. Les huiles pour engrenages hy-
poïdes de grade GL-5 peuvent également
être utilisées.
Il est également possible d’utiliser l’huile
SAE 80W-90 pour engr enages hypoïdes. 6. Contrôler l’état du joint du bouchon de
remplissage et le remplacer s’il est
abîmé.
7. Remonter le bouchon de remplissage d’huile de différentiel et un joint neuf, puis
serrer le bouchon au couple spécifié. 8. Vérifier l’absence de fuite d’huile. Si une
fuite est détectée, en rechercher la
cause.
FBU32990Liquide de refroidissementIl convient de vérifier le niveau du liquide de
refroidissement avant chaque départ.
Contrôle du niveau du liquide de refroidis-
sement1. Stationner le véhicule sur une surface de niveau.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion lors-
que le moteur est froid. En effet, le niveau
du liquide varie selon la température du
moteur.
Huile recommandée :Huile pour engrenage hypoïde SAE 80
API GL-4
Quantité d’huile : 0.18 L (0.19 US qt, 0.16 Imp.qt)
Couple de serrage :Vis de remplissage de l’huile de différentiel :23 Nm (2.3 m·kgf, 17 ft·lbf)
