YAMAHA VITY 125 2008 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-2
8
Quadro:Tipo de quadro:
Quadro posterior em aço
Ângulo de avanço:
27.00 grau
Cauda:
75.0 mm (2.95 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
100/90-10 56J
Fabricante/modelo:
CHENG SHIN/C-922Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
100/90-10 56J
Fabricante/modelo:
CHENG SHIN/C-940Carga:Carga máxima:
167 kg (368 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–83 kg (0–183 lb)
Dianteiro:
175 kPa (25 psi) (1.75 kgf/cm²)
Traseiro:
200 kPa (29 psi) (2.00 kgf/cm²)Condição de carga:
83–167 kg (183–368 lb)
Dianteiro:
175 kPa (25 psi) (1.75 kgf/cm²)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
J10 x 2.15Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
J10 x MT2.50Travão dianteiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 3 ou 4Travão traseiro:Tipo:
Travão de tambor
Operação:
Accionamento com a mão esquerdaSuspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidalCurso da roda:
80.0 mm (3.15 in)
Suspensão traseira:Tipo:
Oscilação da unidade
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
65.0 mm (2.56 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GTX7A-BS/YTX7A-BS
Voltagem, capacidade:
12 V, 6.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 35 W/35.0 W × 1
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 1
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 16.0 W × 2
Iluminação do contador:
12 V, 3.4 W × 2
U4P7P1P0.book Page 2 Wednesday, December 12, 2007 9:35 AM

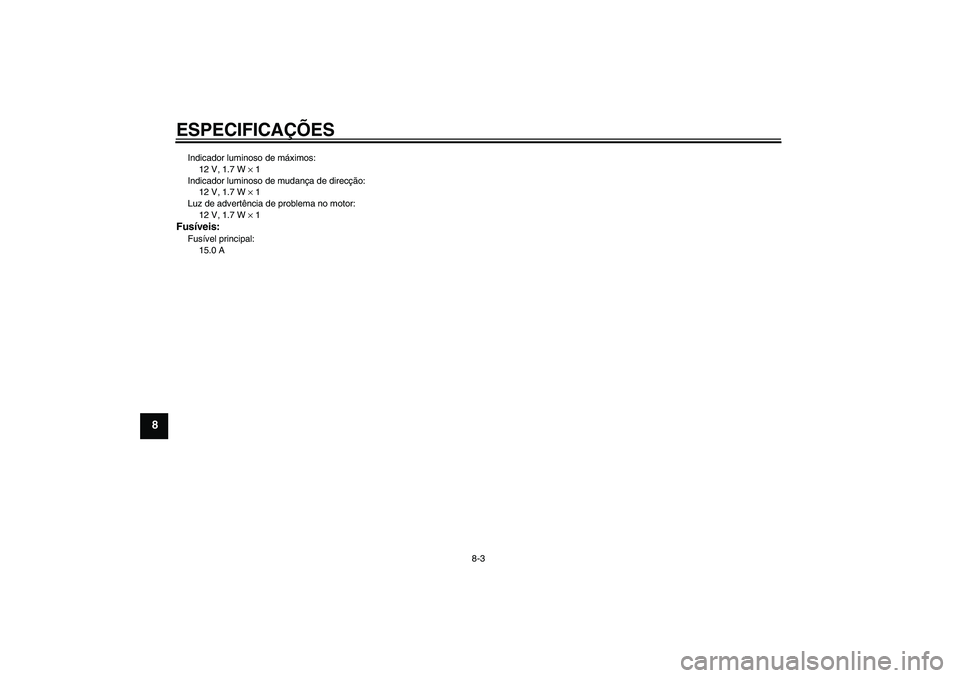

ESPECIFICAÇÕES
8-3
8
Indicador luminoso de máximos:
12 V, 1.7 W × 1
Indicador luminoso de mudança de direcção:
12 V, 1.7 W × 1
Luz de advertência de problema no motor:
12 V, 1.7 W × 1Fusíveis:Fusível principal:
15.0 A
U4P7P1P0.book Page 3 Wednesday, December 12, 2007 9:35 AM

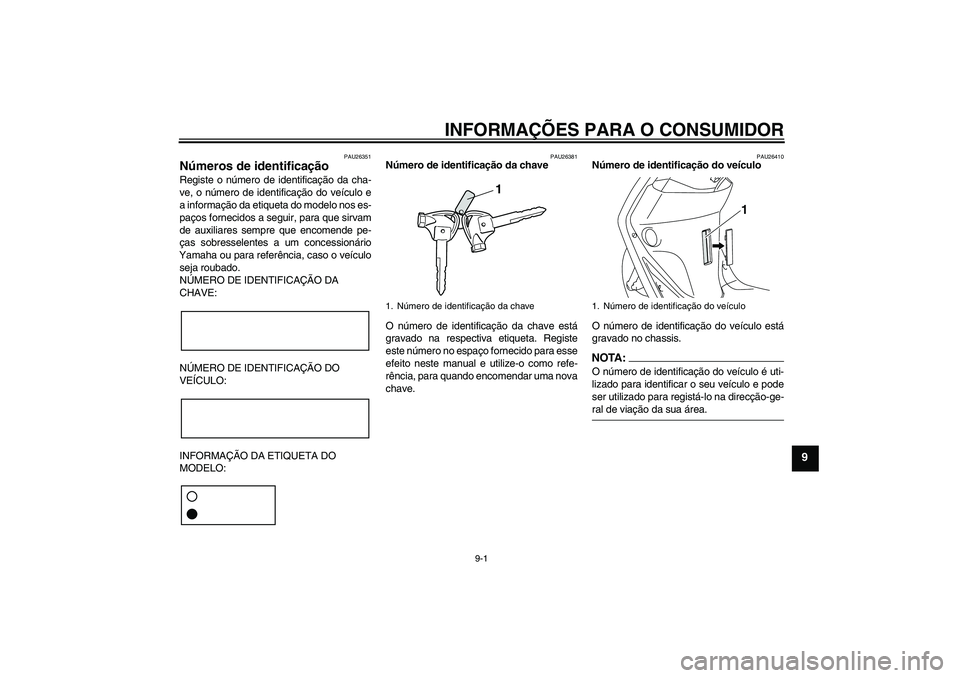

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26410
Número de identificação do veículo
O número de identificação do veículo está
gravado no chassis.NOTA :
O número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direcção-ge-ral de viação da sua área.
1. Número de identificação da chave
1
1. Número de identificação do veículo
1
U4P7P1P0.book Page 1 Wednesday, December 12, 2007 9:35 AM

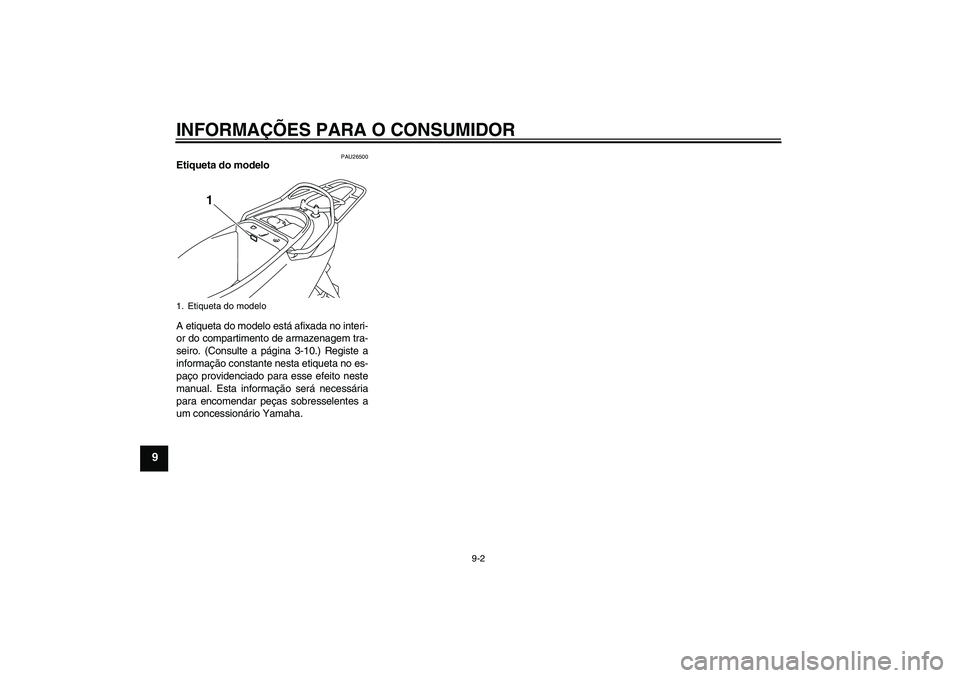

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26500
Etiqueta do modelo
A etiqueta do modelo está afixada no interi-
or do compartimento de armazenagem tra-
seiro. (Consulte a página 3-10.) Registe a
informação constante nesta etiqueta no es-
paço providenciado para esse efeito neste
manual. Esta informação será necessária
para encomendar peças sobresselentes a
um concessionário Yamaha.1. Etiqueta do modelo
1
U4P7P1P0.book Page 2 Wednesday, December 12, 2007 9:35 AM

ÍNDICE REMISSIVO
AAceleração e desaceleração .................. 5-3
Alarme antifurto (opcional) ..................... 3-4
Alavanca do travão, dianteiro ................. 3-6
Alavanca do travão, traseiro ................... 3-6
Alavancas dos travões, lubrificação ..... 6-22
Armazenagem ........................................ 7-3
Arranque ................................................. 5-2
Assento................................................... 3-8BBateria .................................................. 6-24CCabos, verificação e lubrificação .......... 6-21
Carenagens e painéis, remoção e
instalação ............................................. 6-6
Cobertura da fechadura.......................... 3-2
Colocação do motor em
funcionamento ...................................... 5-1
Combustível............................................ 3-7
Compartimentos de armazenagem ...... 3-10
Consumo de combustível, sugestões
para a redução ..................................... 5-4
Conversores catalíticos .......................... 3-8
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-22
Descanso lateral ................................... 3-11
Detecção e resolução de problemas .... 6-29
Direcção, verificação ............................ 6-23
Dispositivo de auto-diagnóstico .............. 3-4EEspecificações........................................ 8-1Estacionamento ...................................... 5-5
Etiqueta do modelo ................................. 9-2
FFiltro de ar e elementos do filtro de ar
da caixa da correia em V .................... 6-13
Folga da alavanca do travão dianteiro,
verificação ........................................... 6-18
Folga da alavanca do travão traseiro,
afinação .............................................. 6-18
Folga das válvulas ................................ 6-15
Folga do cabo do acelerador,
verificação ........................................... 6-15
Forquilha dianteira, verificação ............. 6-23
Fusível, substituição.............................. 6-25GGancho para a bagagem ...................... 3-11IIndicador de combustível ........................ 3-4
Indicador, indicadores luminosos e luz
de advertência ...................................... 3-2
Indicador luminoso de máximos..............3-2
Indicador luminoso de mudança de
direcção ................................................ 3-2
Informações relativas à segurança ......... 1-1
Interruptor da buzina ...............................3-5
Interruptor de arranque ........................... 3-5
Interruptor de farol alto/baixo ..................3-5
Interruptor do sinal de mudança de
direcção ................................................ 3-5
Interruptores do guiador .......................... 3-5
Interruptor principal/bloqueio da
direcção ................................................ 3-1LLâmpada de mínimos, substituição....... 6-28Lâmpada do farol dianteiro,
substituição......................................... 6-26
Lâmpada do sinal de mudança de
direcção (dianteiro), substituição ........ 6-27
Líquido dos travões, mudança.............. 6-21
Lista de verificação prévia à viagem....... 4-2
Localizações das peças.......................... 2-1
Luz de advertência de problema no
motor .................................................... 3-3
Luz do sinal de mudança de direcção
traseiro e luz do travão/farolim
traseiro................................................ 6-28
MMódulo de velocímetro ........................... 3-3NNível de líquido dos travões,
verificação .......................................... 6-20
Número de identificação da chave ......... 9-1
Número de identificação do veículo........ 9-1
Números de identificação ....................... 9-1OÓleo da transmissão final ..................... 6-12
Óleo do motor ....................................... 6-10PPastilhas e sapatas dos travões,
verificação .......................................... 6-19
Pneus.................................................... 6-16
Porta-bagagem ..................................... 3-11
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-21RRecomendações para uma condução
segura................................................... 1-4
Rodagem de amaciamento do motor ..... 5-4
U4P7P1P0.book Page 1 Wednesday, December 12, 2007 9:35 AM

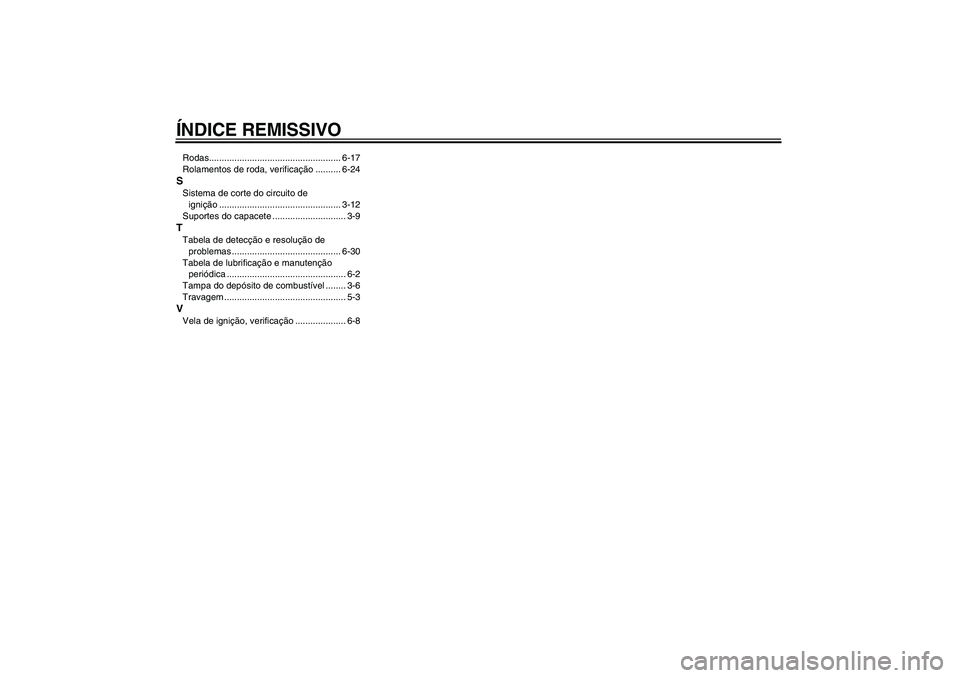

ÍNDICE REMISSIVORodas.................................................... 6-17
Rolamentos de roda, verificação .......... 6-24SSistema de corte do circuito de
ignição ................................................ 3-12
Suportes do capacete ............................. 3-9TTabela de detecção e resolução de
problemas ........................................... 6-30
Tabela de lubrificação e manutenção
periódica ............................................... 6-2
Tampa do depósito de combustível ........ 3-6
Travagem ................................................ 5-3VVela de ignição, verificação .................... 6-8
U4P7P1P0.book Page 2 Wednesday, December 12, 2007 9:35 AM

U4P7P1P0.book Page 3 Wednesday, December 12, 2007 9:35 AM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2007.12
