Page 11 of 104

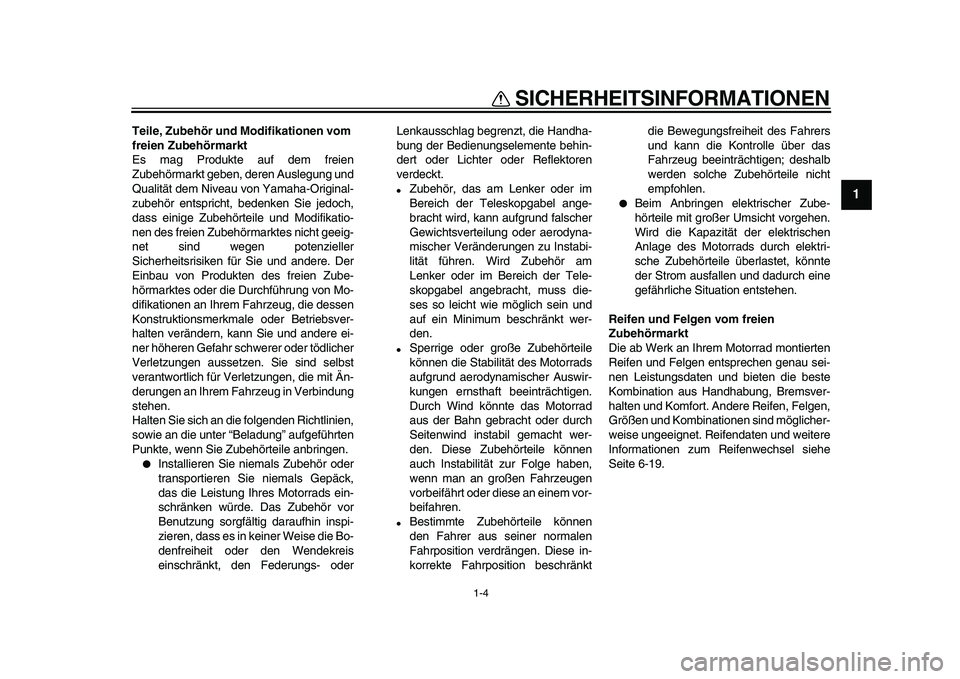

SICHERHEITSINFORMATIONEN
1-4
1
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien
Zubehörmarkt geben, deren Auslegung und
Qualität dem Niveau von Yamaha-Original-
zubehör entspricht, bedenken Sie jedoch,
dass einige Zubehörteile und Modifikatio-
nen des freien Zubehörmarktes nicht geeig-
net sind wegen potenzieller
Sicherheitsrisiken für Sie und andere. Der
Einbau von Produkten des freien Zube-
hörmarktes oder die Durchführung von Mo-
difikationen an Ihrem Fahrzeug, die dessen
Konstruktionsmerkmale oder Betriebsver-
halten verändern, kann Sie und andere ei-
ner höheren Gefahr schwerer oder tödlicher
Verletzungen aussetzen. Sie sind selbst
verantwortlich für Verletzungen, die mit Än-
derungen an Ihrem Fahrzeug in Verbindung
stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis
einschränkt, den Federungs- oderLenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren
verdeckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am
Lenker oder im Bereich der Tele-
skopgabel angebracht, muss die-
ses so leicht wie möglich sein und
auf ein Minimum beschränkt wer-
den.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränktdie Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
Beim Anbringen elektrischer Zube-
hörteile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen und Felgen vom freien
Zubehörmarkt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-19.
Page 12 of 104
2-1
1
2
3
4
5
6
7
8
9

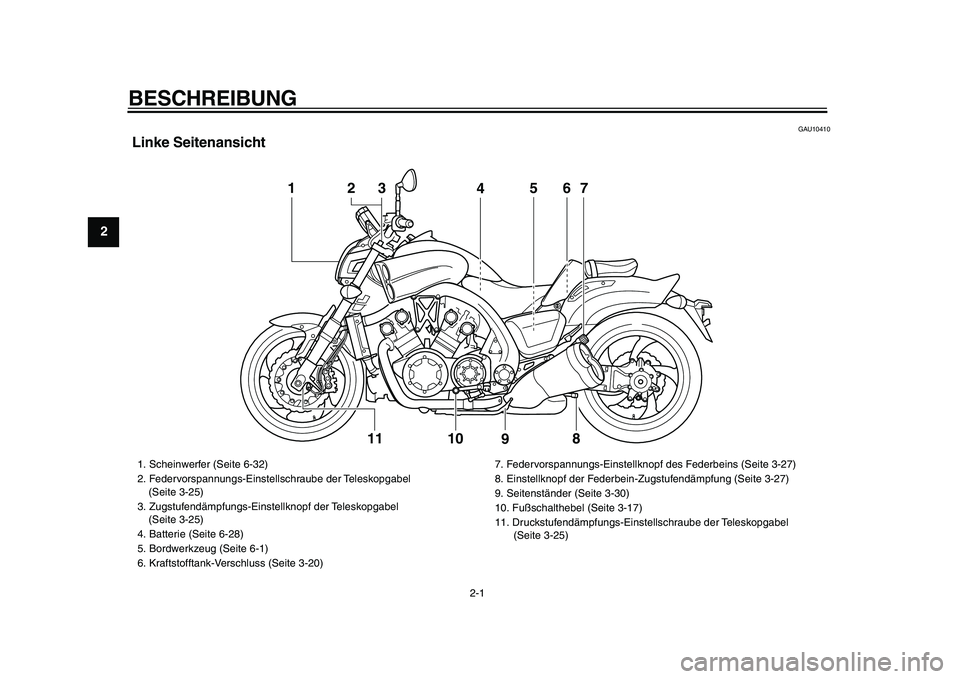

BESCHREIBUNG
GAU10410
Linke Seitenansicht
1
4
56
78
9
10
23
11
1. Scheinwerfer (Seite 6-32)
2. Federvorspannungs-Einstellschraube der Teleskopgabel
(Seite 3-25)
3. Zugstufendämpfungs-Einstellknopf der Teleskopgabel
(Seite 3-25)
4. Batterie (Seite 6-28)
5. Bordwerkzeug (Seite 6-1)
6. Kraftstofftank-Verschluss (Seite 3-20)7. Federvorspannungs-Einstellknopf des Federbeins (Seite 3-27)
8. Einstellknopf der Federbein-Zugstufendämpfung (Seite 3-27)
9. Seitenständer (Seite 3-30)
10. Fußschalthebel (Seite 3-17)
11. Druckstufendämpfungs-Einstellschraube der Teleskopgabel
(Seite 3-25)
Page 13 of 104

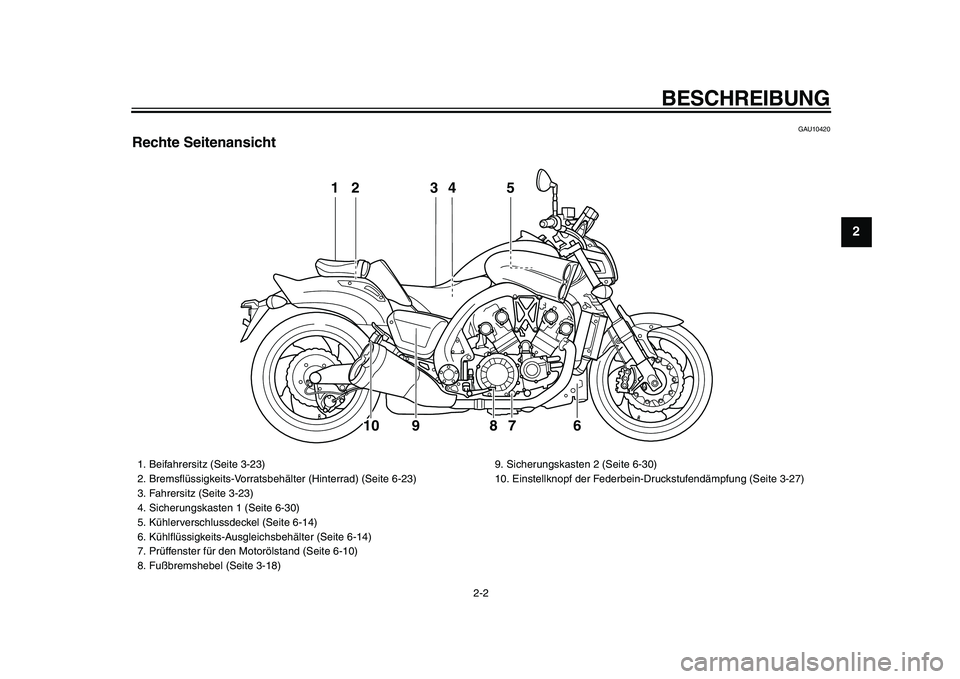

BESCHREIBUNG
2-2
2
3
4
5
6
7
8
9
GAU10420
Rechte Seitenansicht
12 3 5
6 94
8
10
7
1. Beifahrersitz (Seite 3-23)
2. Bremsflüssigkeits-Vorratsbehälter (Hinterrad) (Seite 6-23)
3. Fahrersitz (Seite 3-23)
4. Sicherungskasten 1 (Seite 6-30)
5. Kühlerverschlussdeckel (Seite 6-14)
6. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-14)
7. Prüffenster für den Motorölstand (Seite 6-10)
8. Fußbremshebel (Seite 3-18)9. Sicherungskasten 2 (Seite 6-30)
10. Einstellknopf der Federbein-Druckstufendämpfung (Seite 3-27)
Page 14 of 104
BESCHREIBUNG
2-3
1
2
3
4
5
6
7
8
9
GAU10430
Bedienungselemente und Instrumente
123 4 67 8
9 10 11
5
1. Kupplungshebel (Seite 3-17)
2. Linke Lenkerschalter (Seite 3-15)
3. Kupplungsflüssigkeits-Vorratsbehälter (Seite 6-23)
4. Tachometer (Seite 3-5)
5. Schaltzeitpunkt-Anzeigeleuchte
6. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-23)
7. Rechte Lenkerschalter (Seite 3-15)
8. Handbremshebel (Seite 3-18)9. Gasdrehgriff (Seite 6-18)
10. Multifunktionsanzeige (Seite 3-6)
11. Zündschloss/Lenkschloss (Seite 3-2)
Page 15 of 104
3-1
2
34
5
6
7
8
9

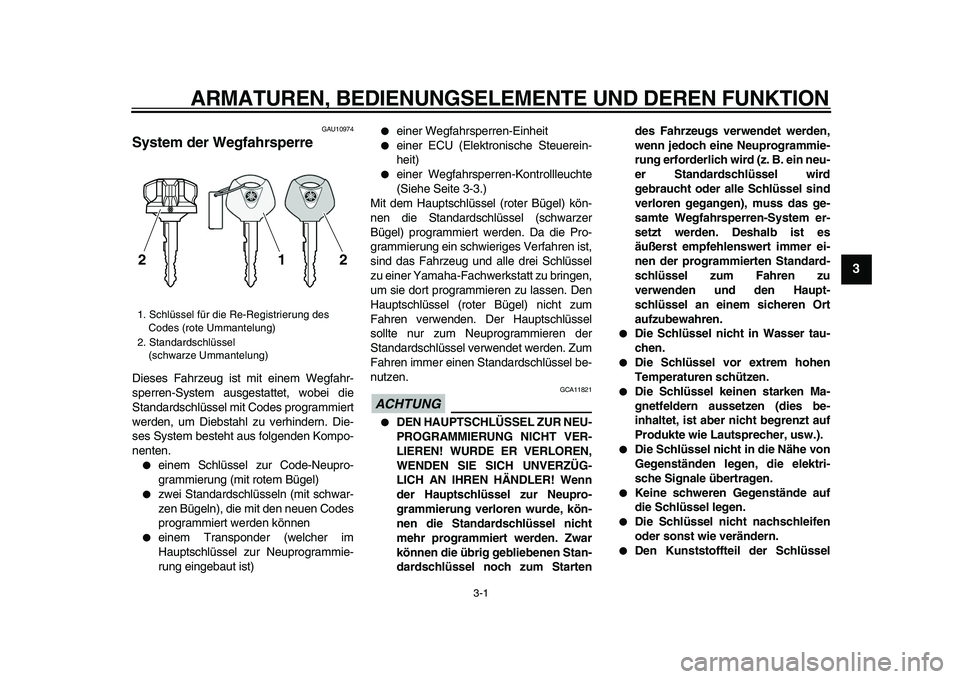

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU10974
System der Wegfahrsperre
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten.
einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)
zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können
einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)
einer Wegfahrsperren-Einheit
einer ECU (Elektronische Steuerein-
heit)
einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-3.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer
Bügel) programmiert werden. Da die Pro-
grammierung ein schwieriges Verfahren ist,
sind das Fahrzeug und alle drei Schlüssel
zu einer Yamaha-Fachwerkstatt zu bringen,
um sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG
GCA11821
DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Startendes Fahrzeugs verwendet werden,
wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird
gebraucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es
äußerst empfehlenswert immer ei-
nen der programmierten Standard-
schlüssel zum Fahren zu
verwenden und den Haupt-
schlüssel an einem sicheren Ort
aufzubewahren.
Die Schlüssel nicht in Wasser tau-
chen.
Die Schlüssel vor extrem hohen
Temperaturen schützen.
Die Schlüssel keinen starken Ma-
gnetfeldern aussetzen (dies be-
inhaltet, ist aber nicht begrenzt auf
Produkte wie Lautsprecher, usw.).
Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.
Keine schweren Gegenstände auf
die Schlüssel legen.
Die Schlüssel nicht nachschleifen
oder sonst wie verändern.
Den Kunststoffteil der Schlüssel
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel
(schwarze Ummantelung)
212
Page 16 of 104
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
1
2
3
4
5
6
7
8
9
nicht zerlegen.
Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.
Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.
Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen
verursachen können.
GAU10460
Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.
GAU38530
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.
HINWEIS
Der Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibtan, bis der Schlüssel auf “OFF” gedreht
wird, auch wenn der Motor abwürgt.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU10681
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
ON
OFF
LOCK
P
Page 17 of 104

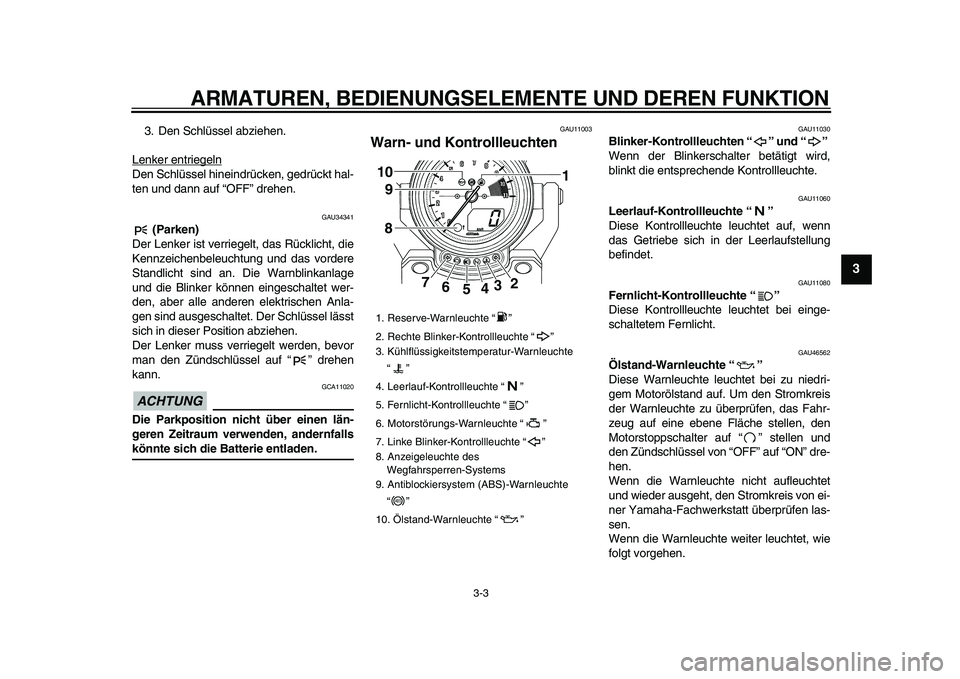

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
2
34
5
6
7
8
9
3. Den Schlüssel abziehen.
Lenker entriegeln
Den Schlüssel hineindrücken, gedrückt hal-
ten und dann auf “OFF” drehen.
GAU34341
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA11020
Die Parkposition nicht über einen län-
geren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
GAU11003
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU46562
Ölstand-Warnleuchte “”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf. Um den Stromkreis
der Warnleuchte zu überprüfen, das Fahr-
zeug auf eine ebene Fläche stellen, den
Motorstoppschalter auf “ ” stellen und
den Zündschlüssel von “OFF” auf “ON” dre-
hen.
Wenn die Warnleuchte nicht aufleuchtet
und wieder ausgeht, den Stromkreis von ei-
ner Yamaha-Fachwerkstatt überprüfen las-
sen.
Wenn die Warnleuchte weiter leuchtet, wie
folgt vorgehen.
1. Reserve-Warnleuchte “ ”
2. Rechte Blinker-Kontrollleuchte “ ”
3. Kühlflüssigkeitstemperatur-Warnleuchte
“”
4. Leerlauf-Kontrollleuchte “ ”
5. Fernlicht-Kontrollleuchte “ ”
6. Motorstörungs-Warnleuchte “ ”
7. Linke Blinker-Kontrollleuchte “ ”
8. Anzeigeleuchte des
Wegfahrsperren-Systems
9. Antiblockiersystem (ABS)-Warnleuchte
“”
10. Ölstand-Warnleuchte “ ”
10
9
8
7
6
54321
ABS
Page 18 of 104

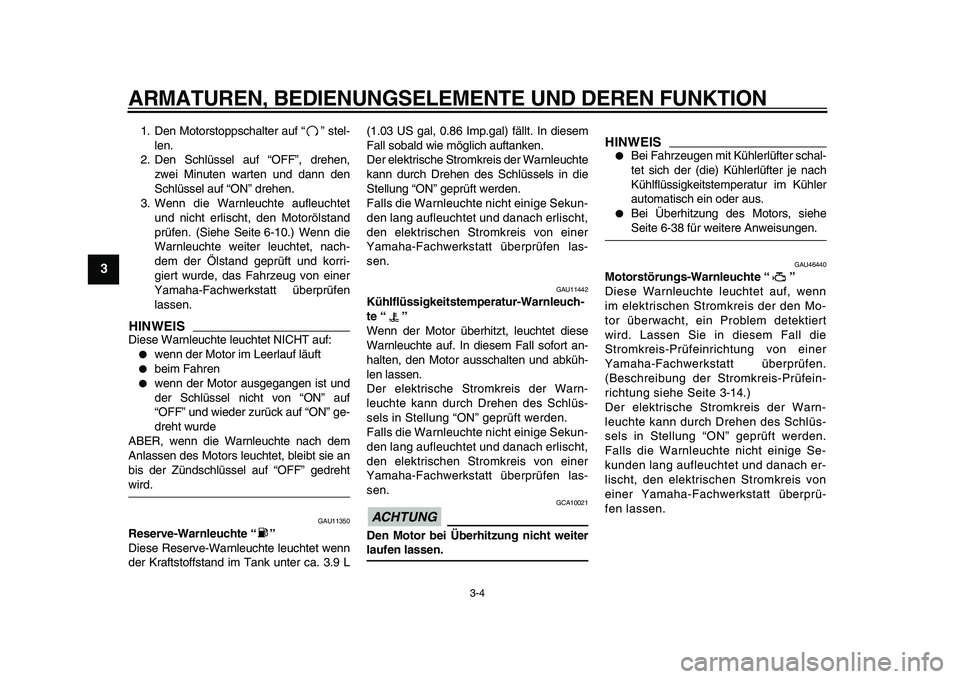

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
1
2
3
4
5
6
7
8
9
1. Den Motorstoppschalter auf “” stel-
len.
2. Den Schlüssel auf “OFF”, drehen,
zwei Minuten warten und dann den
Schlüssel auf “ON” drehen.
3. Wenn die Warnleuchte aufleuchtet
und nicht erlischt, den Motorölstand
prüfen. (Siehe Seite 6-10.) Wenn die
Warnleuchte weiter leuchtet, nach-
dem der Ölstand geprüft und korri-
giert wurde, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
HINWEIS
Diese Warnleuchte leuchtet NICHT auf:
wenn der Motor im Leerlauf läuft
beim Fahren
wenn der Motor ausgegangen ist und
der Schlüssel nicht von “ON” auf
“OFF” und wieder zurück auf “ON” ge-
dreht wurde
ABER, wenn die Warnleuchte nach dem
Anlassen des Motors leuchtet, bleibt sie an
bis der Zündschlüssel auf “OFF” gedreht
wird.
GAU11350
Reserve-Warnleuchte “”
Diese Reserve-Warnleuchte leuchtet wenn
der Kraftstoffstand im Tank unter ca. 3.9 L(1.03 US gal, 0.86 Imp.gal) fällt. In diesem
Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
GAU11442
Kühlflüssigkeitstemperatur-Warnleuch-
te “”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromkreis der Warn-
leuchte kann durch Drehen des Schlüs-
sels in Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.
HINWEIS
Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.
Bei Überhitzung des Motors, siehe
Seite 6-38 für weitere Anweisungen.
GAU46440
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf, wenn
im elektrischen Stromkreis der den Mo-
tor überwacht, ein Problem detektiert
wird. Lassen Sie in diesem Fall die
Stromkreis-Prüfeinrichtung von einer
Yamaha-Fachwerkstatt überprüfen.
(Beschreibung der Stromkreis-Prüfein-
richtung siehe Seite 3-14.)
Der elektrische Stromkreis der Warn-
leuchte kann durch Drehen des Schlüs-
sels in Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Se-
kunden lang aufleuchtet und danach er-
lischt, den elektrischen Stromkreis von
einer Yamaha-Fachwerkstatt überprü-
fen lassen.
Page 19 of 104
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
2
34
5
6
7
8
9
HINWEIS
Diese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Starterschalter gedrückt wird, damit
wird jedoch keine Störung angezeigt.
GAU39501
ABS-Warnleuchte “”
Wenn diese Warnleuchte während des
Fahrens aufleuchtet oder zu blinken be-
ginnt, arbeitet das ABS möglicherweise
nicht korrekt. Tritt dies auf, lassen Sie
das System sobald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen. (Sie-
he Seite 3-19.)
WARNUNG
GWA10081
Leuchtet die ABS-Warnleuchte auf oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
Leuchtet die Warnleuchte während der
Fahrt auf oder beginnt sie zu blinken,
lassen Sie das Bremssystem sobald wie
möglich von einer Yamaha-Fachwerk-
statt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-lung “ON” geprüft werden.
Sollte die Warnleuchte jedoch nicht auf-
leuchten bzw. nicht erlöschen, den Strom-
kreis von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU38621
Anzeigeleuchte des Wegfahrsperren-Sy-
stems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann er-
lischt, den elektrischen Stromkreis von
einer Yamaha-Fachwerkstatt überprüfen
lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsper-
ren-System aktiviert ist. Nach 24 Stunden
hört die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-14.)
GAU46622
Tachometer
Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
HINWEIS
Für U.K.
Die Geschwindigkeitsanzeige kann von Ki-
lometer- auf Meilen-Anzeige (oder umge-
kehrt) umgeschaltet werden. (Einzelheiten
siehe Seite 3-6.)
ABS
1. Drehzahlmesser
2. Schaltzeitpunkt-Anzeigeleuchte
3. Roter Bereich des Drehzahlmessers
4. Geschwindigkeitsmesser
12
4
3
Page 20 of 104

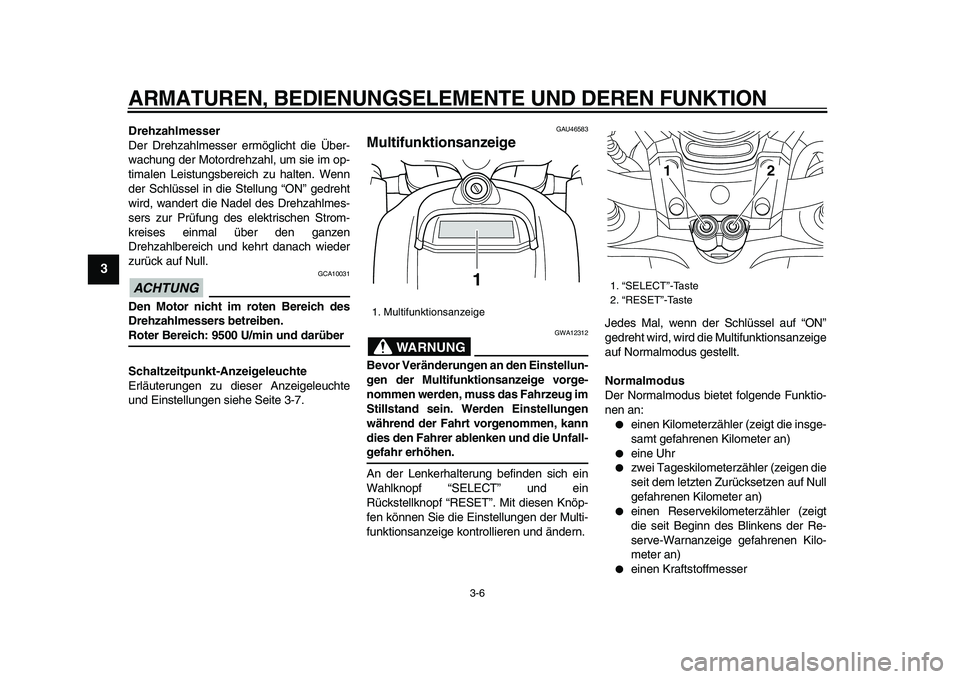

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
1
2
3
4
5
6
7
8
9
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten. Wenn
der Schlüssel in die Stellung “ON” gedreht
wird, wandert die Nadel des Drehzahlmes-
sers zur Prüfung des elektrischen Strom-
kreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.
ACHTUNG
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 9500 U/min und darüber
Schaltzeitpunkt-Anzeigeleuchte
Erläuterungen zu dieser Anzeigeleuchte
und Einstellungen siehe Seite 3-7.
GAU46583
Multifunktionsanzeige
WARNUNG
GWA12312
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein. Werden Einstellungen
während der Fahrt vorgenommen, kann
dies den Fahrer ablenken und die Unfall-
gefahr erhöhen.
An der Lenkerhalterung befinden sich ein
Wahlknopf “SELECT” und ein
Rückstellknopf “RESET”. Mit diesen Knöp-
fen können Sie die Einstellungen der Multi-
funktionsanzeige kontrollieren und ändern.Jedes Mal, wenn der Schlüssel auf “ON”
gedreht wird, wird die Multifunktionsanzeige
auf Normalmodus gestellt.
Normalmodus
Der Normalmodus bietet folgende Funktio-
nen an:
einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)
eine Uhr
zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
einen Reservekilometerzähler (zeigt
die seit Beginn des Blinkens der Re-
serve-Warnanzeige gefahrenen Kilo-
meter an)
einen Kraftstoffmesser
1. Multifunktionsanzeige
1
1. “SELECT”-Taste
2. “RESET”-Taste
12
