YAMAHA VMAX 2009 Instructieboekje (in Dutch)

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
2
3
4
5
6
78
9

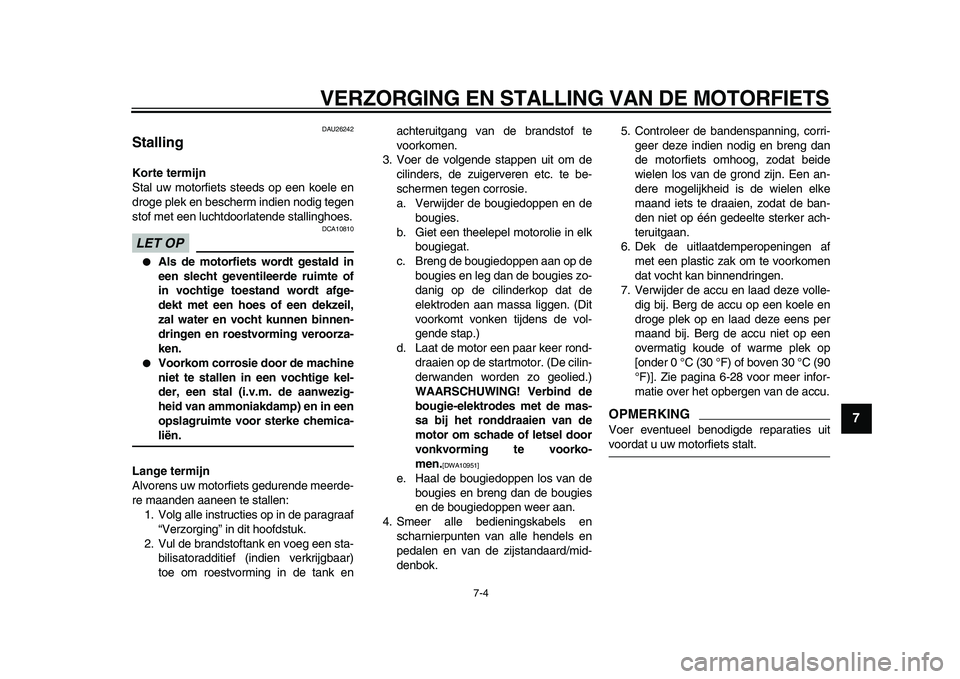

DAU26242
Stalling
Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
LET OP

DCA10810

Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
dringen en roestvorming veroorza-
ken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank enachteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorko-
men.
[DWA10951]

e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-28 voor meer infor-
matie over het opbergen van de accu.
OPMERKING

Voer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.

8-1
1
2
3
4
5
6
7
8
9

SPECIFICATIES
DAU2633P
Afmetingen:
Totale lengte:
2395 mm (94.3 in)
Totale breedte:
820 mm (32.3 in)
Totale hoogte:
1190 mm (46.9 in)
Zadelhoogte:
775 mm (30.5 in)
Wielbasis:
1700 mm (66.9 in)
Grondspeling:
140 mm (5.51 in)
Kleinste draaicirkel:
3500 mm (137.8 in)
Gewicht:
Incl. olie en brandstof:
310.0 kg (683 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, V-blok
Slagvolume:
1679.0 cm
3

Boring
×
slag:
90.0
×
66.0 mm (3.54
×
2.60 in)
Compressieverhouding:
11.30 :1
Startsysteem:
Elektrische startmotorSmeersysteem:
Wet sump

Motorolie:
Type:
SAE 10W-40 of SAE 10W-50 of SAE
15W-40 of SAE 20W-40 of SAE 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Met vervanging van oliefilterpatroon:
4.70 L (4.97 US qt, 4.14 Imp.qt)
Cardanolie:
Type:
Cardanolie
(Onderdeelnr.: 9079E-SH001-00)
Hoeveelheid:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir
(tot aan de merkstreep voor maximumniveau):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
3.75 L (3.96 US qt, 3.30 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Hoeveelheid reservebrandstof:
3.9 L (1.03 US gal, 0.86 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Fabrikant:
MIKUNI
Type/hoeveelheid:
EIS48/4
Bougie(s):
Fabrikant/model:
NGK/CR9EIA
Fabrikant/model:
DENSO/IU27D
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Koppeling:
Type koppeling:
Nat, meervoudige plaat
Versnellingsbak:
Primair reductiesysteem:
Recht tandwiel
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50

SPECIFICATIES
8-2
2
3
4
5
6
7
89

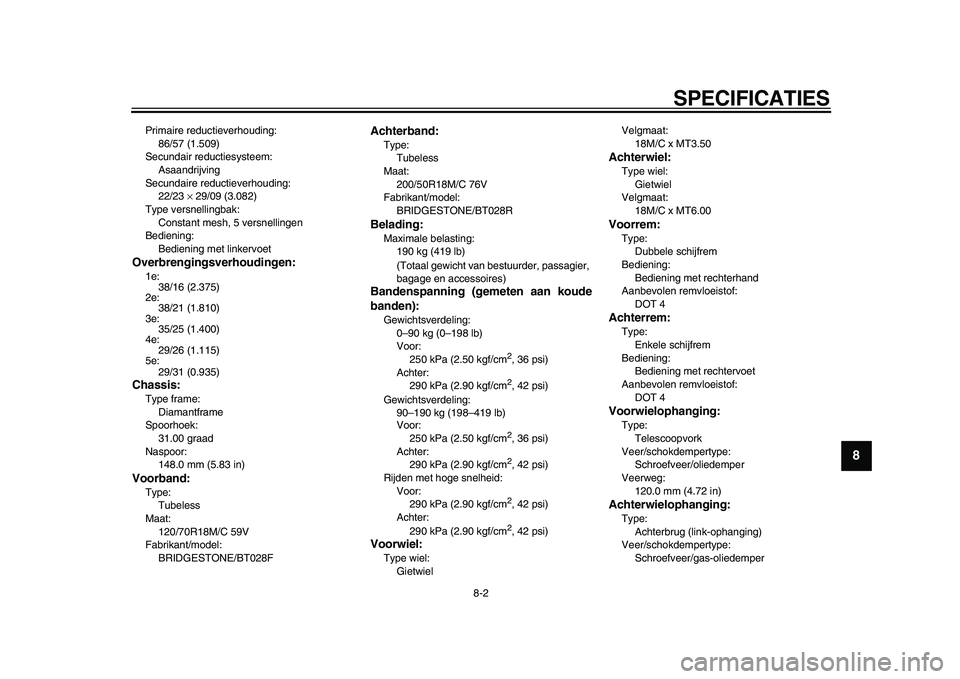

Primaire reductieverhouding:
86/57 (1.509)
Secundair reductiesysteem:
Asaandrijving
Secundaire reductieverhouding:
22/23
×
29/09 (3.082)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
38/16 (2.375)
2e:
38/21 (1.810)
3e:
35/25 (1.400)
4e:
29/26 (1.115)
5e:
29/31 (0.935)
Chassis:
Type frame:
Diamantframe
Spoorhoek:
31.00 graad
Naspoor:
148.0 mm (5.83 in)
Voorband:
Type:
Tubeless
Maat:
120/70R18M/C 59V
Fabrikant/model:
BRIDGESTONE/BT028F
Achterband:
Type:
Tubeless
Maat:
200/50R18M/C 76V
Fabrikant/model:
BRIDGESTONE/BT028R
Belading:
Maximale belasting:
190 kg (419 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Achter:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Gewichtsverdeling:
90–190 kg (198–419 lb)
Voor:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Achter:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Rijden met hoge snelheid:
Voor:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Achter:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Voorwiel:
Type wiel:
GietwielVelgmaat:
18M/C x MT3.50
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
18M/C x MT6.00
Voorrem:
Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)
Achterwielophanging:
Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper

SPECIFICATIES
8-3
1
2
3
4
5
6
7
8
9

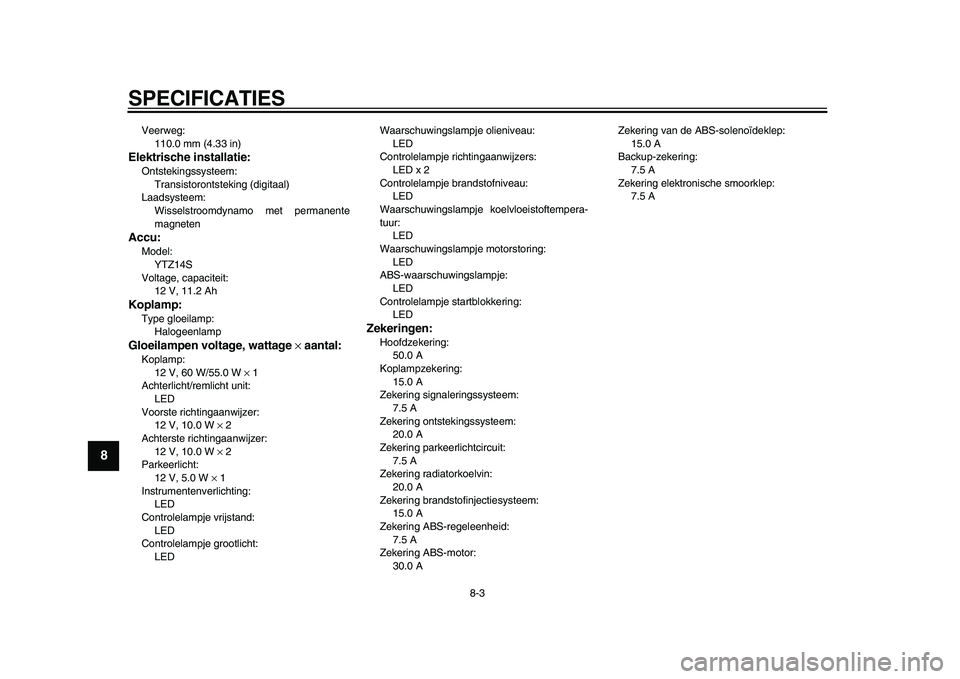

Veerweg:
110.0 mm (4.33 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 Ah
Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 60 W/55.0 W
×
1
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W
×
2
Achterste richtingaanwijzer:
12 V, 10.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LEDWaarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED x 2
Controlelampje brandstofniveau:
LED
Waarschuwingslampje koelvloeistoftempera-
tuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Controlelampje startblokkering:
LED

Zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem:
20.0 A
Zekering parkeerlichtcircuit:
7.5 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor:
30.0 AZekering van de ABS-solenoïdeklep:
15.0 A
Backup-zekering:
7.5 A
Zekering elektronische smoorklep:
7.5 A

9-1
2
3
4
5
6
7
8
9

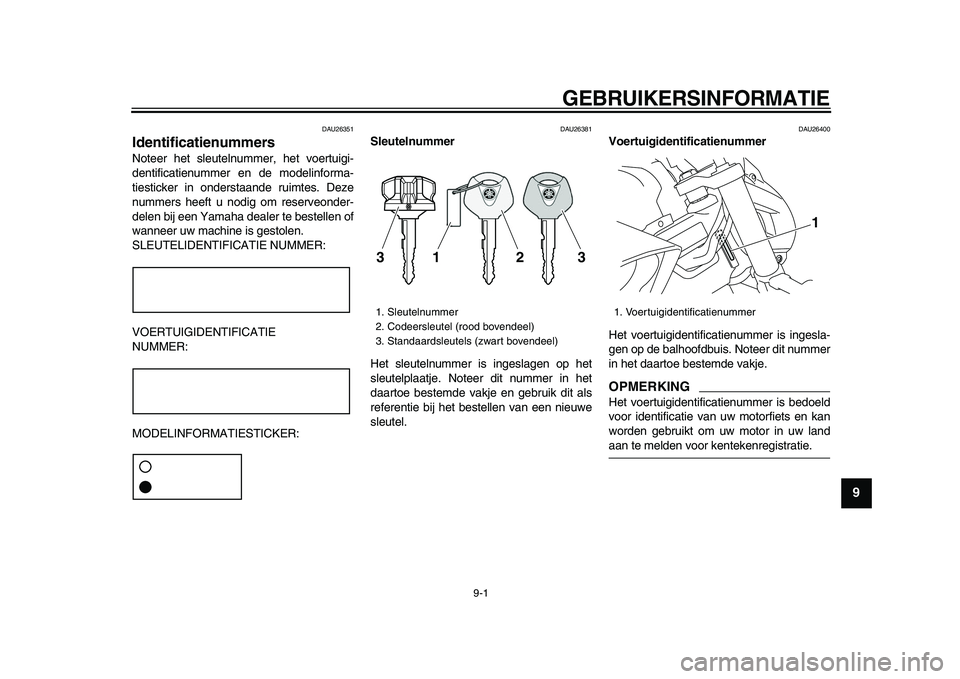

GEBRUIKERSINFORMATIE
DAU26351
Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE
NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.
OPMERKING

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
31 2 3

1. Voertuigidentificatienummer
1

GEBRUIKERSINFORMATIE
9-2
1
2
3
4
5
6
7
8
9

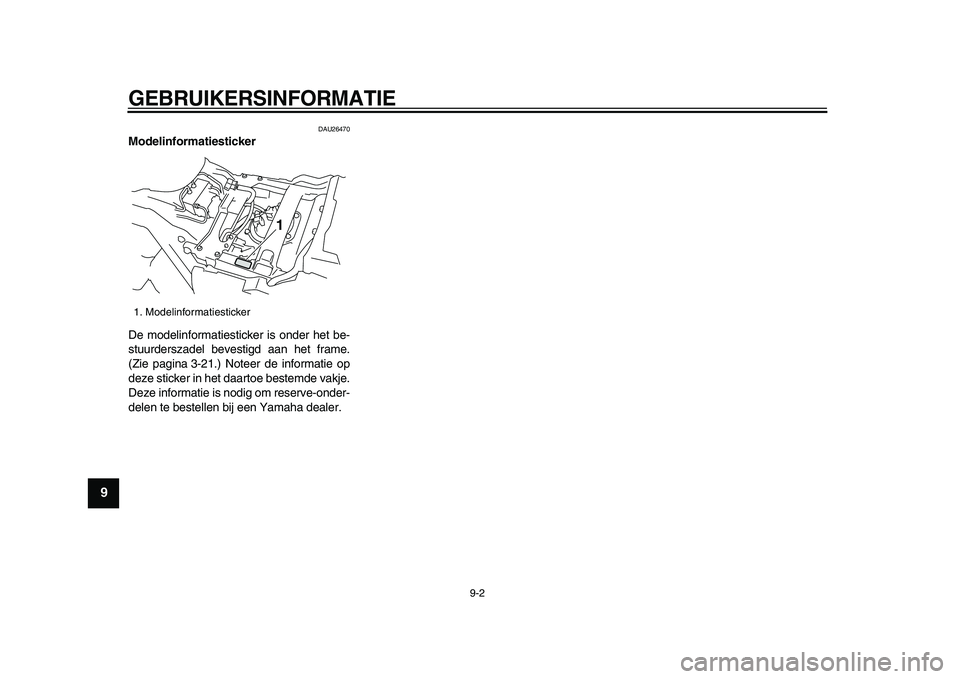

DAU26470
Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-21.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Modelinformatiesticker
1

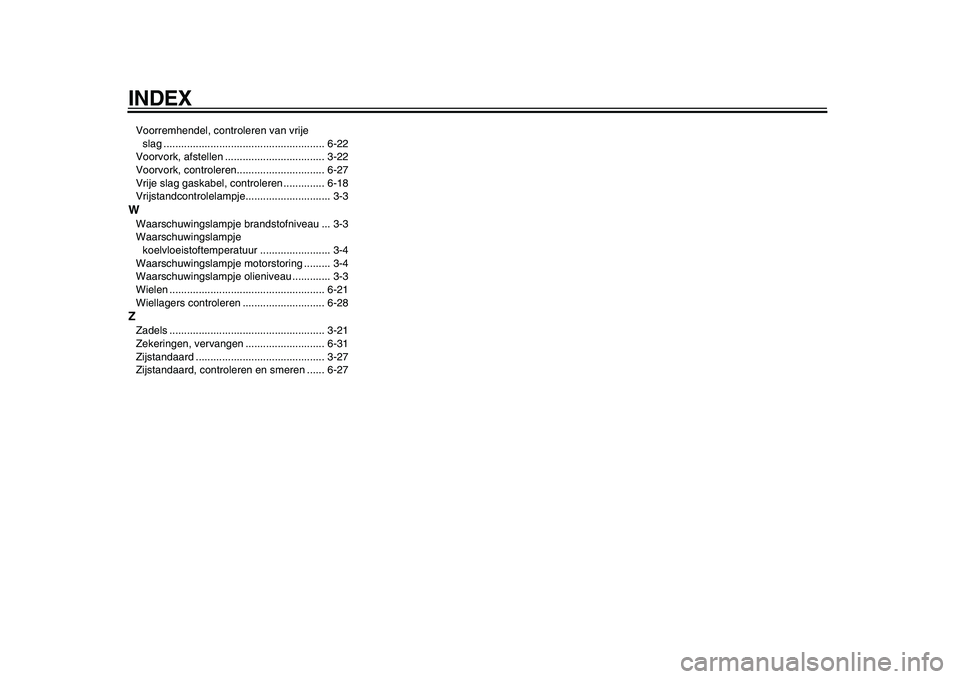

INDEX
A
ABS ......................................................... 3-17
ABS-waarschuwingslampje ....................... 3-4
Accu......................................................... 6-28
Achterlicht/remlichtunit ............................ 6-34
Antidiefstal-alarmsysteem (optie) ............ 3-14
B
Bagageriembevestiging ........................... 3-26
Banden .................................................... 6-19
Bougies, controleren.................................. 6-9
Brandstof ................................................. 3-19
C
Cardanolie ............................................... 6-13
Claxonschakelaar .................................... 3-15
Contactslot/stuurslot .................................. 3-2
Controle- en waarschuwingslampjes ......... 3-3
Controlelampje grootlicht ........................... 3-3
Controlelampjes richtingaanwijzers ........... 3-3
Controlelampje startblokkeersysteem ....... 3-5
D
Dimlichtschakelaar .................................. 3-14
E
EXUP-systeem ........................................ 3-27
G
Gasgreep en gaskabel, controleren en
smeren .................................................. 6-25
Gereedschapsset ...................................... 6-1
Gloeilamp kentekenverlichting,
vervangen.............................................. 6-35
Gloeilamp richtingaanwijzer,
vervangen.............................................. 6-34
I
Identificatienummers ................................. 9-1
Inrijperiode ................................................. 5-3
K
Kabels, controleren en smeren ............... 6-25
Klepspeling .............................................. 6-18
Koelvloeistof ............................................ 6-14
Koplampgloeilamp, vervangen ................ 6-33
Koppelingshendel .......................... 3-15
,
6-21
L
Lichtsignaalschakelaar ............................ 3-14
Luchtfilterelement .................................... 6-17
M
Matkleur, let op .......................................... 7-1
Modelinformatiesticker .............................. 9-2
Motorolie en oliefilterpatroon ................... 6-10
Multifunctioneel display ............................. 3-6
N
Noodstopschakelaar................................ 3-15
O
Ondersteunen van de motorfiets ............. 6-37
P
Parkeerlichtgloeilamp, vervangen ........... 6-36
Parkeren .................................................... 5-3
Periodiek smeer- en
onderhoudsschema ................................ 6-2
Plaats van de onderdelen.......................... 2-1
Problemen oplossen................................ 6-37
R
Rem- en koppelingshendels,
controleren en smeren .......................... 6-25
Rem- en koppelingsvloeistof,
verversen .............................................. 6-24
Remhendel .............................................. 3-16
Remlichtschakelaar, afstellen.................. 6-22
Rempedaal .............................................. 3-17
Rempedaal, controleren en smeren ........ 6-26Remvloeistofniveau, controleren............. 6-23
Richtingaanwijzerschakelaar .................. 3-14
S
Schakelaar alarmverlichting .................... 3-15
Schakelen ................................................. 5-2
Schakelpedaal ........................................ 3-16
Schakelpedaal, controleren
en smeren ............................................. 6-26
Schokdemperunit, afstellen..................... 3-24
Sleutelnummer .......................................... 9-1
Snelheidsmeterunit ................................... 3-5
Specificaties .............................................. 8-1
Stalling ...................................................... 7-4
Startblokkeersysteem ............................... 3-1
Starten van de motor ................................ 5-1
Startknop................................................. 3-15
Startspersysteem .................................... 3-27
Stationair toerental, controleren .............. 6-18
Storingzoekschema’s .............................. 6-38
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .................... 6-7
Stuurschakelaars .................................... 3-14
Stuursysteem, controleren ...................... 6-28
T
Tankdop .................................................. 3-18
U
Uitlaatkatalysatoren ................................ 3-20
V
Veiligheidsinformatie ................................. 1-1
Verzorging................................................. 7-1
Voertuigidentificatienummer ..................... 9-1
Voor- en achterremblokken
controleren ............................................ 6-23

INDEX
Voorremhendel, controleren van vrije
slag ....................................................... 6-22
Voorvork, afstellen .................................. 3-22
Voorvork, controleren.............................. 6-27
Vrije slag gaskabel, controleren .............. 6-18
Vrijstandcontrolelampje............................. 3-3
W
Waarschuwingslampje brandstofniveau ... 3-3
Waarschuwingslampje
koelvloeistoftemperatuur ........................ 3-4
Waarschuwingslampje motorstoring ......... 3-4
Waarschuwingslampje olieniveau ............. 3-3
Wielen ..................................................... 6-21
Wiellagers controleren ............................ 6-28
Z
Zadels ..................................................... 3-21
Zekeringen, vervangen ........................... 6-31
Zijstandaard ............................................ 3-27
Zijstandaard, controleren en smeren ...... 6-27

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2008.08
YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2008.08
