ESP YAMAHA VMAX 2009 Manual de utilização (in Portuguese)

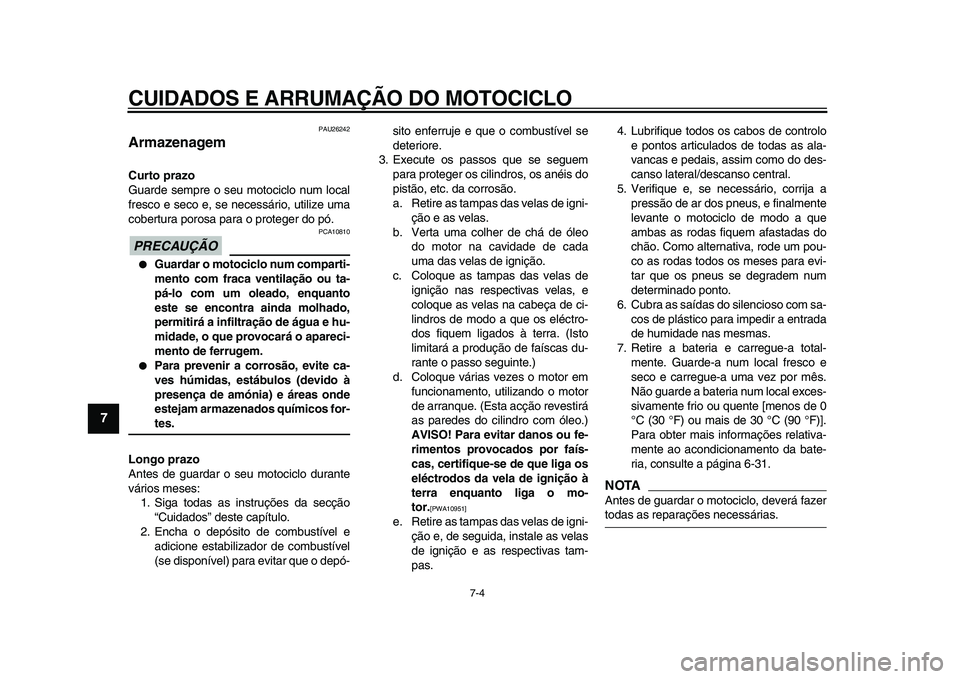

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
1
2
3
4
5
6
7
8
9

PAU26242
Armazenagem
Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.
PRECAUÇÃO

PCA10810

Guardar o motociclo num comparti-
mento com fraca ventilação ou ta-
pá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.

Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-
tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.
2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni-
ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
eléctrodos da vela de ignição à
terra enquanto liga o mo-
tor.
[PWA10951]

e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Cubra as saídas do silencioso com sa-
cos de plástico para impedir a entrada
de humidade nas mesmas.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local exces-
sivamente frio ou quente [menos de 0
°C (30 °F) ou mais de 30 °C (90 °F)].
Para obter mais informações relativa-
mente ao acondicionamento da bate-
ria, consulte a página 6-31.
NOTA

Antes de guardar o motociclo, deverá fazer
todas as reparações necessárias.

8-1
2
3
4
5
6
7
89

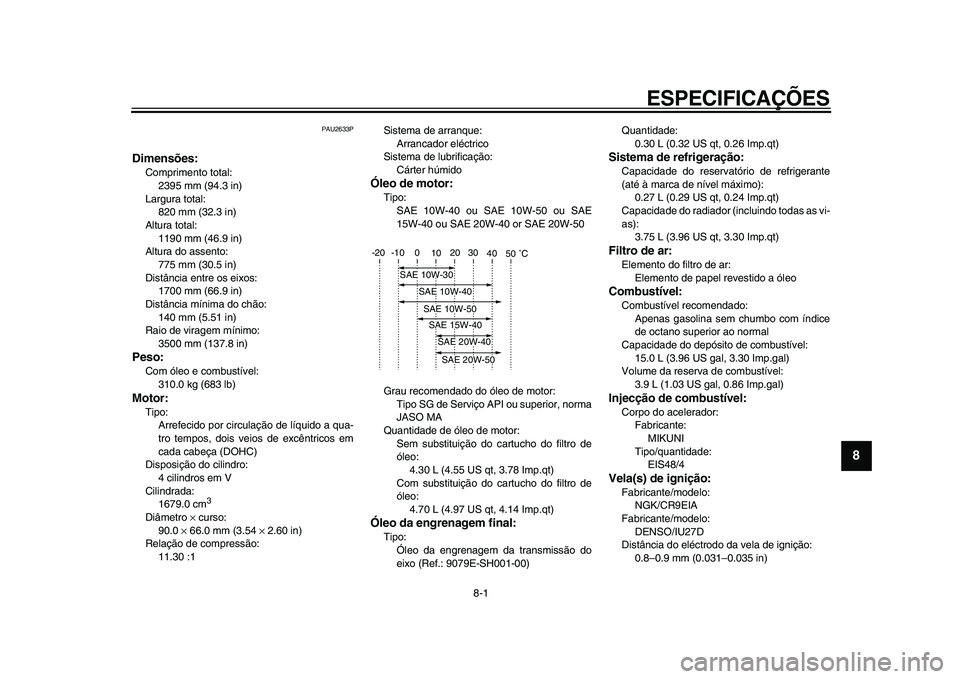

ESPECIFICAÇÕES
PAU2633P
Dimensões:
Comprimento total:
2395 mm (94.3 in)
Largura total:
820 mm (32.3 in)
Altura total:
1190 mm (46.9 in)
Altura do assento:
775 mm (30.5 in)
Distância entre os eixos:
1700 mm (66.9 in)
Distância mínima do chão:
140 mm (5.51 in)
Raio de viragem mínimo:
3500 mm (137.8 in)
Peso:
Com óleo e combustível:
310.0 kg (683 lb)
Motor:
Tipo:
Arrefecido por circulação de líquido a qua-
tro tempos, dois veios de excêntricos em
cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros em V
Cilindrada:
1679.0 cm
3

Diâmetro
×
curso:
90.0
×
66.0 mm (3.54
×
2.60 in)
Relação de compressão:
11.30 :1Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido

Óleo de motor:
Tipo:
SAE 10W-40 ou SAE 10W-50 ou SAE
15W-40 ou SAE 20W-40 or SAE 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
4.70 L (4.97 US qt, 4.14 Imp.qt)
Óleo da engrenagem final:
Tipo:
Óleo da engrenagem da transmissão do
eixo (Ref.: 9079E-SH001-00)Quantidade:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Sistema de refrigeração:
Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacidade do radiador (incluindo todas as vi-
as):
3.75 L (3.96 US qt, 3.30 Imp.qt)
Filtro de ar:
Elemento do filtro de ar:
Elemento de papel revestido a óleo
Combustível:
Combustível recomendado:
Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Volume da reserva de combustível:
3.9 L (1.03 US gal, 0.86 Imp.gal)
Injecção de combustível:
Corpo do acelerador:
Fabricante:
MIKUNI
Tipo/quantidade:
EIS48/4
Vela(s) de ignição:
Fabricante/modelo:
NGK/CR9EIA
Fabricante/modelo:
DENSO/IU27D
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50

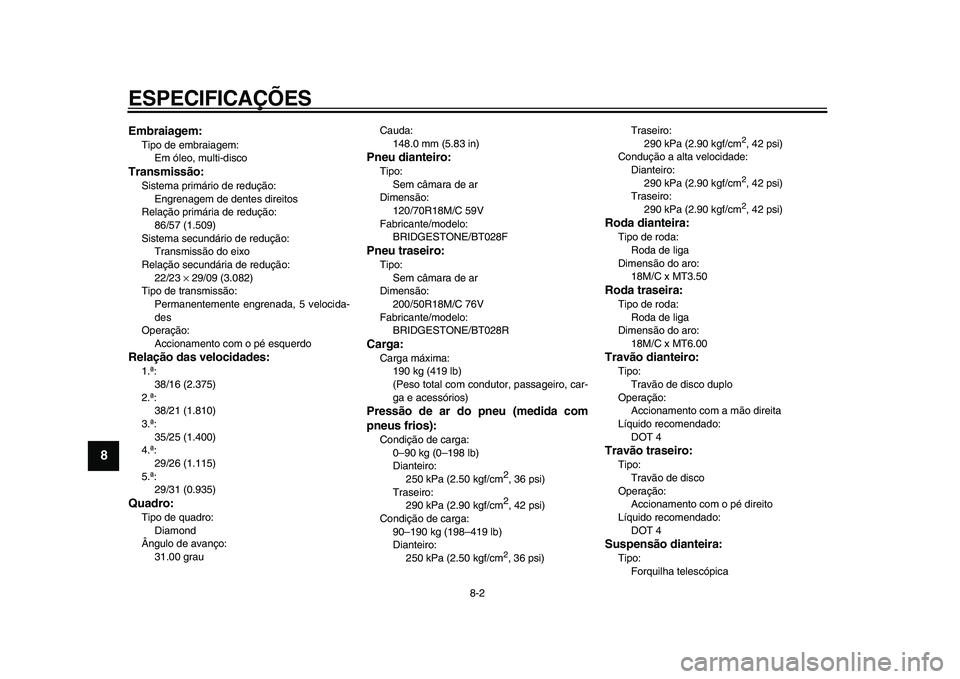

ESPECIFICAÇÕES
8-2
1
2
3
4
5
6
7
8
9

Embraiagem:
Tipo de embraiagem:
Em óleo, multi-disco
Transmissão:
Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
86/57 (1.509)
Sistema secundário de redução:
Transmissão do eixo
Relação secundária de redução:
22/23
×
29/09 (3.082)
Tipo de transmissão:
Permanentemente engrenada, 5 velocida-
des
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
38/16 (2.375)
2.ª:
38/21 (1.810)
3.ª:
35/25 (1.400)
4.ª:
29/26 (1.115)
5.ª:
29/31 (0.935)
Quadro:
Tipo de quadro:
Diamond
Ângulo de avanço:
31.00 grauCauda:
148.0 mm (5.83 in)
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão:
120/70R18M/C 59V
Fabricante/modelo:
BRIDGESTONE/BT028F
Pneu traseiro:
Tipo:
Sem câmara de ar
Dimensão:
200/50R18M/C 76V
Fabricante/modelo:
BRIDGESTONE/BT028R
Carga:
Carga máxima:
190 kg (419 lb)
(Peso total com condutor, passageiro, car-
ga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):
Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Condição de carga:
90–190 kg (198–419 lb)
Dianteiro:
250 kPa (2.50 kgf/cm
2

, 36 psi)Traseiro:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Condução a alta velocidade:
Dianteiro:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Traseiro:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Roda dianteira:
Tipo de roda:
Roda de liga
Dimensão do aro:
18M/C x MT3.50
Roda traseira:
Tipo de roda:
Roda de liga
Dimensão do aro:
18M/C x MT6.00
Travão dianteiro:
Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4
Travão traseiro:
Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4
Suspensão dianteira:
Tipo:
Forquilha telescópica

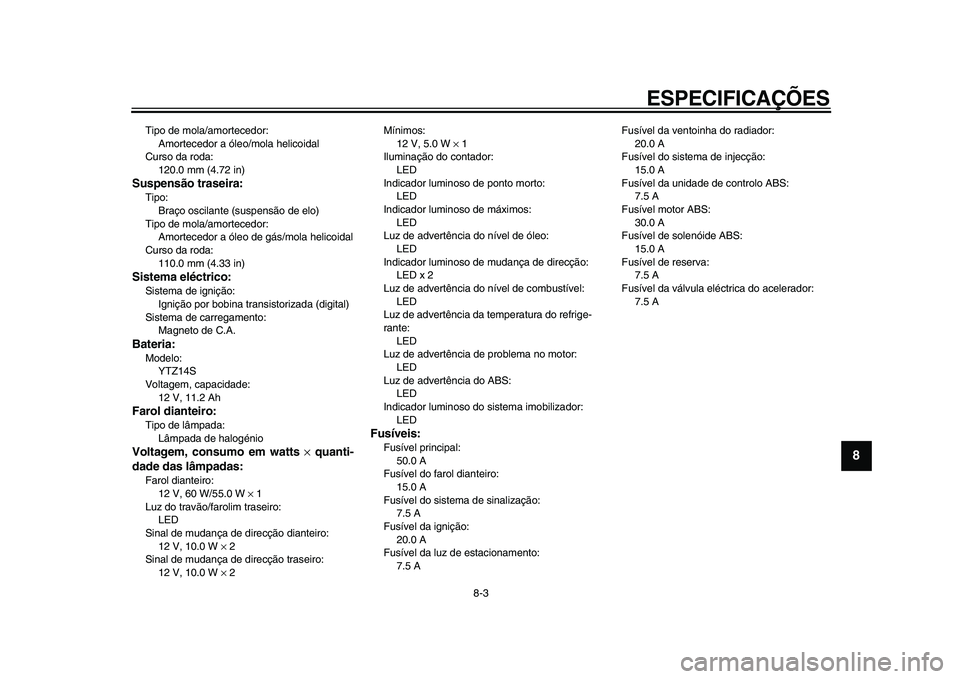

ESPECIFICAÇÕES
8-3
2
3
4
5
6
7
89

Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)
Suspensão traseira:
Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
110.0 mm (4.33 in)
Sistema eléctrico:
Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.
Bateria:
Modelo:
YTZ14S
Voltagem, capacidade:
12 V, 11.2 Ah
Farol dianteiro:
Tipo de lâmpada:
Lâmpada de halogénio
Voltagem, consumo em watts
×
quanti-
dade das lâmpadas:
Farol dianteiro:
12 V, 60 W/55.0 W
×
1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W
×
2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W
×
2Mínimos:
12 V, 5.0 W
×
1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED x 2
Luz de advertência do nível de combustível:
LED
Luz de advertência da temperatura do refrige-
rante:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED
Indicador luminoso do sistema imobilizador:
LED

Fusíveis:
Fusível principal:
50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição:
20.0 A
Fusível da luz de estacionamento:
7.5 AFusível da ventoinha do radiador:
20.0 A
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo ABS:
7.5 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
15.0 A
Fusível de reserva:
7.5 A
Fusível da válvula eléctrica do acelerador:
7.5 A

9-1
1
2
3
4
5
6
7
8
9

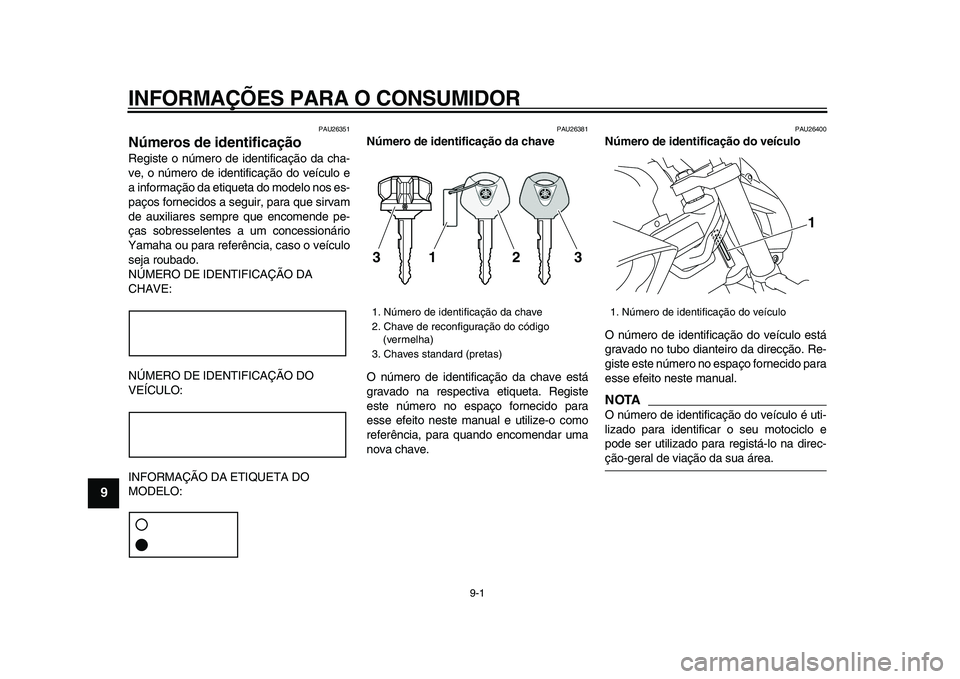

INFORMAÇÕES PARA O CONSUMIDOR
PAU26351
Números de identificação
Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência, para quando encomendar uma
nova chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.
NOTA

O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código
(vermelha)
3. Chaves standard (pretas)
31 2 3

1. Número de identificação do veículo
1

INFORMAÇÕES PARA O CONSUMIDOR
9-2
2
3
4
5
6
7
8
9

PAU26470

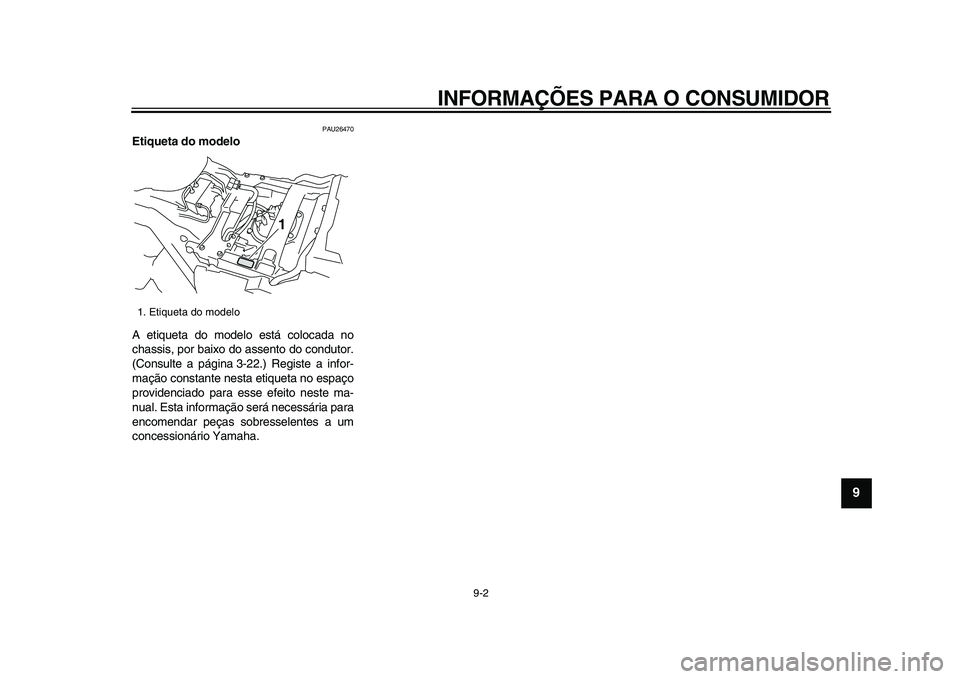

Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-22.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste ma-
nual. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.
1. Etiqueta do modelo
1

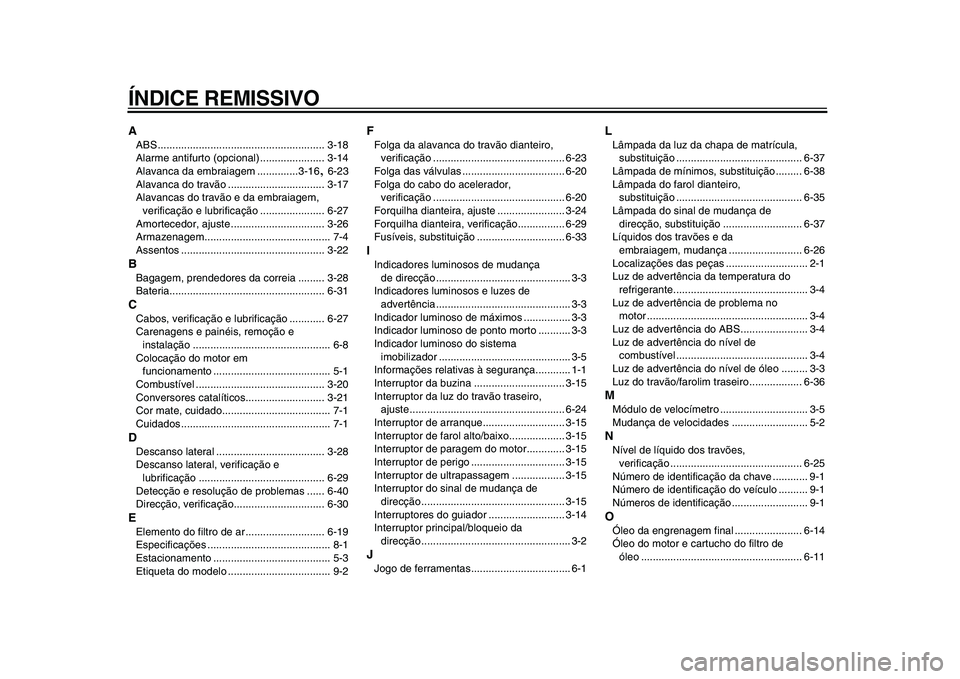

ÍNDICE REMISSIVO
A
ABS ......................................................... 3-18
Alarme antifurto (opcional) ...................... 3-14
Alavanca da embraiagem ..............3-16
,
6-23
Alavanca do travão ................................. 3-17
Alavancas do travão e da embraiagem,
verificação e lubrificação ...................... 6-27
Amortecedor, ajuste ................................ 3-26
Armazenagem........................................... 7-4
Assentos ................................................. 3-22
B
Bagagem, prendedores da correia ......... 3-28
Bateria..................................................... 6-31
C
Cabos, verificação e lubrificação ............ 6-27
Carenagens e painéis, remoção e
instalação ............................................... 6-8
Colocação do motor em
funcionamento ........................................ 5-1
Combustível ............................................ 3-20
Conversores catalíticos........................... 3-21
Cor mate, cuidado..................................... 7-1
Cuidados ................................................... 7-1
D
Descanso lateral ..................................... 3-28
Descanso lateral, verificação e
lubrificação ........................................... 6-29
Detecção e resolução de problemas ...... 6-40
Direcção, verificação............................... 6-30
E
Elemento do filtro de ar ........................... 6-19
Especificações .......................................... 8-1
Estacionamento ........................................ 5-3
Etiqueta do modelo ................................... 9-2
F
Folga da alavanca do travão dianteiro,
verificação ............................................. 6-23
Folga das válvulas ................................... 6-20
Folga do cabo do acelerador,
verificação ............................................. 6-20
Forquilha dianteira, ajuste ....................... 3-24
Forquilha dianteira, verificação................ 6-29
Fusíveis, substituição .............................. 6-33
I
Indicadores luminosos de mudança
de direcção .............................................. 3-3
Indicadores luminosos e luzes de
advertência .............................................. 3-3
Indicador luminoso de máximos ................ 3-3
Indicador luminoso de ponto morto ........... 3-3
Indicador luminoso do sistema
imobilizador ............................................. 3-5
Informações relativas à segurança............ 1-1
Interruptor da buzina ............................... 3-15
Interruptor da luz do travão traseiro,
ajuste ..................................................... 6-24
Interruptor de arranque............................ 3-15
Interruptor de farol alto/baixo................... 3-15
Interruptor de paragem do motor............. 3-15
Interruptor de perigo ................................ 3-15
Interruptor de ultrapassagem .................. 3-15
Interruptor do sinal de mudança de
direcção ................................................. 3-15
Interruptores do guiador .......................... 3-14
Interruptor principal/bloqueio da
direcção ................................................... 3-2
J
Jogo de ferramentas.................................. 6-1
L
Lâmpada da luz da chapa de matrícula,
substituição ........................................... 6-37
Lâmpada de mínimos, substituição......... 6-38
Lâmpada do farol dianteiro,
substituição ........................................... 6-35
Lâmpada do sinal de mudança de
direcção, substituição ........................... 6-37
Líquidos dos travões e da
embraiagem, mudança ......................... 6-26
Localizações das peças ............................ 2-1
Luz de advertência da temperatura do
refrigerante.............................................. 3-4
Luz de advertência de problema no
motor ....................................................... 3-4
Luz de advertência do ABS....................... 3-4
Luz de advertência do nível de
combustível ............................................. 3-4
Luz de advertência do nível de óleo ......... 3-3
Luz do travão/farolim traseiro .................. 6-36
M
Módulo de velocímetro .............................. 3-5
Mudança de velocidades .......................... 5-2
N
Nível de líquido dos travões,
verificação ............................................. 6-25
Número de identificação da chave ............ 9-1
Número de identificação do veículo .......... 9-1
Números de identificação.......................... 9-1
O
Óleo da engrenagem final ....................... 6-14
Óleo do motor e cartucho do filtro de
óleo ....................................................... 6-11
