YAMAHA VMAX 2010 Instructieboekje (in Dutch)

VEILIGHEIDSINFORMATIE
1-4
1
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of overlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.

Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.


Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu-nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-19
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
U2S3D1D0.book Page 4 Friday, August 7, 2009 1:53 PM

BESCHRIJVING
2-1
2
DAU10410
Aanzicht linkerzijde
1
4
56
7
8
11
9
10
12
13
14
15
2316
1. Koplamp (pagina 6-33)
2. Stelbout voor veervoorspanning voorvork (pagina 3-26)
3. Stelknop voor uitveerdemping voorvork (pagina 3-26)
4. Accu (pagina 6-29)
5. Boordgereedschapsset (pagina 6-1)
6. Tankdop (pagina 3-20)
7. Stelknop voor veervoorspanning schokdemperunit (pagina 3-28)
8. Bagageriembevestiging (pagina 3-30)9. Controlebout cardanolie (pagina 6-13)
10.Aftapplug cardanolie (pagina 6-13)
11.Stelknop voor uitveerdemping schokdemperunit (pagina 3-28)
12.Zijstandaard (pagina 3-30)
13.Schakelpedaal (pagina 3-18)
14.Olieaftapplug (pagina 6-10)
15.Oliefilterpatroon (pagina 6-10)
16.Stelschroef voor inveerdemping voorvork (pagina 3-26)U2S3D1D0.book Page 1 Friday, August 7, 2009 1:53 PM

BESCHRIJVING
2-2
2
DAU10420
Aanzicht rechterzijde
12 4 6
7 5
3
9 11
8
10
1. Duozadel (pagina 3-24)
2. Vloeistofreservoir achterrem (pagina 6-24)
3. Bagageriembevestiging (pagina 3-30)
4. Bestuurderszadel (pagina 3-24)
5. Zekeringenkastje 1 (pagina 6-32)
6. Radiatorvuldop (pagina 6-15)
7. Koelvloeistofreservoir (pagina 6-15)
8. Kijkglas olieniveau (pagina 6-10)9. Rempedaal (pagina 3-19)
10.Zekeringenkastje 2 (pagina 6-32)
11.Stelknop voor inveerdemping schokdemperunit (pagina 3-28)
U2S3D1D0.book Page 2 Friday, August 7, 2009 1:53 PM

BESCHRIJVING
2-3
2
DAU10430
Bedieningen en instrumenten
123 4 67 8
9 10 11
5
1. Koppelingshendel (pagina 3-18)
2. Schakelaargroep linkerstuurzijde (pagina 3-17)
3. Reservoir koppelingsvloeistof (pagina 6-24)
4. Snelheidsmeterunit (pagina 3-6)
5. Controlelampje schakelmoment (pagina 3-6)
6. Vloeistofreservoir voorrem (pagina 6-24)
7. Schakelaargroep rechterstuurzijde (pagina 3-17)
8. Remhendel (pagina 3-19)9. Gasgreep (pagina 6-19)
10.Multifunctioneel display (pagina 3-7)
11.Contactslot/stuurslot (pagina 3-2)U2S3D1D0.book Page 3 Friday, August 7, 2009 1:53 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10976
Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)


twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd


een transponder (die is geïntegreerd in
de codeersleutel)


een startblokkeereenheid


een ECU


een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11821


ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.


Dompel de sleutels nooit in water.


Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.


Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).


Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.


Plaats nooit zware voorwerpen op
de sleutels.


U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.


U mag het plastic gedeelte van de
sleutels nooit demonteren.


Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.


Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.


Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-
nen ze signaalstoring veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)212
U2S3D1D0.book Page 1 Friday, August 7, 2009 1:53 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10472
Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU38530
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en hetparkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs als
de motor afslaat.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10683
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
3. Neem de sleutel uit.
ON
OFF
LOCK
P
1. Drukken.
2. Draaien.12
U2S3D1D0.book Page 2 Friday, August 7, 2009 1:53 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3

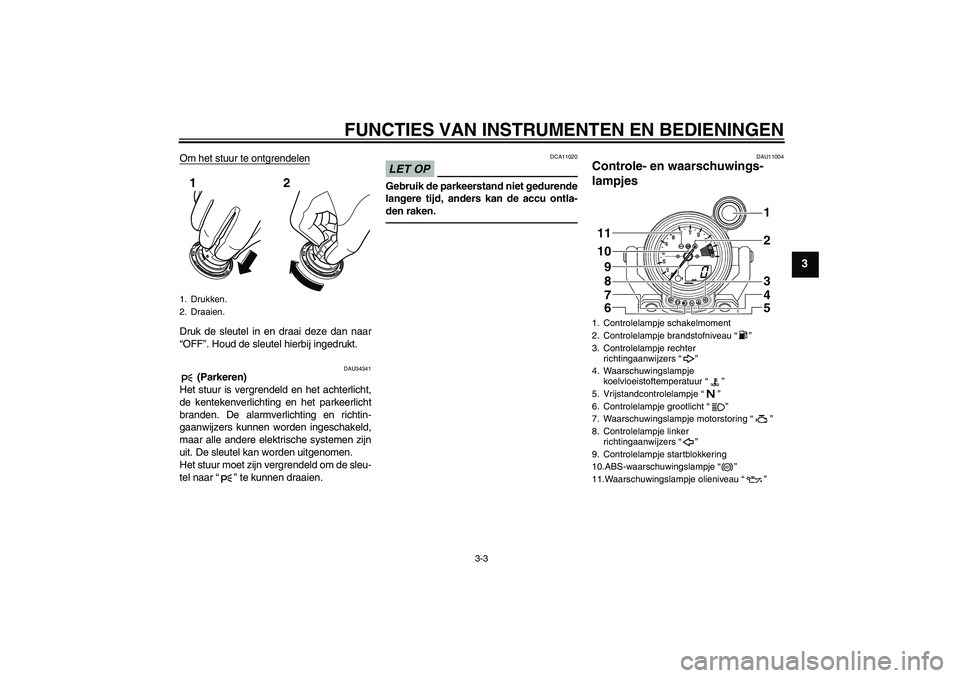

Om het stuur te ontgrendelenDruk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAU34341
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtin-
gaanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar“” te kunnen draaien.
LET OP
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.
DAU11004
Controle- en waarschuwings-
lampjes
1. Drukken.
2. Draaien.12
1. Controlelampje schakelmoment
2. Controlelampje brandstofniveau“”
3. Controlelampje rechter
richtingaanwijzers“”
4. Waarschuwingslampje
koelvloeistoftemperatuur“”
5. Vrijstandcontrolelampje“”
6. Controlelampje grootlicht“”
7. Waarschuwingslampje motorstoring“”
8. Controlelampje linker
richtingaanwijzers“”
9. Controlelampje startblokkering
10.ABS-waarschuwingslampje“”
11.Waarschuwingslampje olieniveau“”11
102
1
9
3
4
5
8
7
6
ABS
U2S3D1D0.book Page 3 Friday, August 7, 2009 1:53 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11030
Controlelampjes
richtingaanwijzers“” en“”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11060
Vrijstandcontrolelampje“”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht“”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU46563
Waarschuwingslampje
olieniveau“”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Als u het elektrisch circuit van het waar-
schuwingslampje wilt testen, plaatst u de
machine op een vlakke ondergrond, zet u
de motoruitzetschakelaar op“” en draait
u de sleutel van “OFF” naar “ON”.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.Indien het waarschuwingslampje blijft bran-
den, gaat u als volgt te werk.
1. Zet de motoruitzetschakelaar op“”.
2. Draai de sleutel naar “OFF”, wacht
twee minuten en draai de sleutel daar-
na naar “ON”.
3. Als het waarschuwingslampje gaat
branden en niet uit gaat, controleer
dan het motorolieniveau. (Zie pagina
6-10.) Blijft het waarschuwingslampje
branden terwijl het olieniveau correct
is, laat de machine dan controleren
door een Yamaha dealer.
OPMERKING

Dit waarschuwingslampje licht NIET
op:
wanneer de motor stationair loopt
tijdens het rijden
wanneer de motor is afgeslagen en
u de sleutel niet van “ON” naar
“OFF” en daarna weer terug naar
“ON” heeft gedraaid
ECHTER: als het waarschuwinglamp-
je brandt wanneer de motor wordt ge-
start, zal dit blijven branden tot de
sleutel naar “OFF” wordt gedraaid.


Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als het waarschuwingscircuit voor het
olieniveau een probleem aangeeft,wordt de volgende cyclus herhaald tot-
dat de storing is opgeheven: Het waar-
schuwingslampje olieniveau knippert
tien keer en dooft dan gedurende 2.5
seconden. Als dit zich voordoet, vraag
dan een Yamaha dealer de machine te
controleren.
DAU48700
Waarschuwingslampje
brandstofniveau“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 3.9 L (1.03 US gal, 0.86 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.OPMERKINGDit model is bovendien uitgerust met een
zelfdiagnosesysteem voor het circuit van
het waarschuwingslampje brandstofniveau.
Als het waarschuwingscircuit voor het
U2S3D1D0.book Page 4 Friday, August 7, 2009 1:53 PM

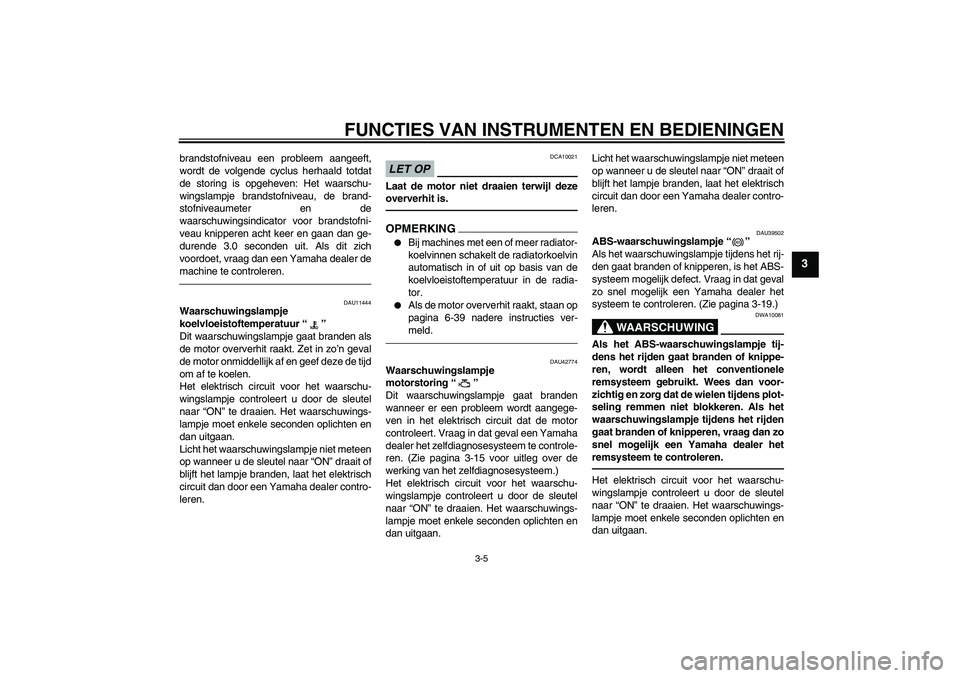

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
brandstofniveau een probleem aangeeft,
wordt de volgende cyclus herhaald totdat
de storing is opgeheven: Het waarschu-
wingslampje brandstofniveau, de brand-
stofniveaumeter en de
waarschuwingsindicator voor brandstofni-
veau knipperen acht keer en gaan dan ge-
durende 3.0 seconden uit. Als dit zich
voordoet, vraag dan een Yamaha dealer de
machine te controleren.
DAU11444
Waarschuwingslampje
koelvloeistoftemperatuur“”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.OPMERKING

Bij machines met een of meer radiator-
koelvinnen schakelt de radiatorkoelvin
automatisch in of uit op basis van de
koelvloeistoftemperatuur in de radia-
tor.


Als de motor oververhit raakt, staan op
pagina 6-39 nadere instructies ver-
meld.
DAU42774
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden
wanneer er een probleem wordt aangege-
ven in het elektrisch circuit dat de motor
controleert. Vraag in dat geval een Yamaha
dealer het zelfdiagnosesysteem te controle-
ren. (Zie pagina 3-15 voor uitleg over de
werking van het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU39502
ABS-waarschuwingslampje“”
Als het waarschuwingslampje tijdens het rij-
den gaat branden of knipperen, is het ABS-
systeem mogelijk defect. Vraag in dat geval
zo snel mogelijk een Yamaha dealer het
systeem te controleren. (Zie pagina 3-19.)
WAARSCHUWING
DWA10081
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, wordt alleen het conventionele
remsysteem gebruikt. Wees dan voor-
zichtig en zorg dat de wielen tijdens plot-
seling remmen niet blokkeren. Als het
waarschuwingslampje tijdens het rijden
gaat branden of knipperen, vraag dan zo
snel mogelijk een Yamaha dealer het
remsysteem te controleren.Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
ABS
U2S3D1D0.book Page 5 Friday, August 7, 2009 1:53 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU48520
Controlelampje schakelmoment
Dit controlelampje kan zo worden ingesteld
dat het bij de gewenste motortoerentallen
aan- of uitgaat en wordt gebruikt om aan te
geven wanneer naar de volgende hogere
versnelling moet worden geschakeld.
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren. (Zie pagina 3-9 voor een uitgebreide
uitleg over de functie van dit controlelampje
en het instellen daarvan.)
DAU38623
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-15 voor uitleg over de
werking van het zelfdiagnosesysteem.)
DAU46624
Snelheidsmeterunit SnelheidsmeterOPMERKIN
G
Voor Groot-Brittannië
U kunt schakelen tussen de kilometer- en
mijlenweergave van de snelheidsmeter.
Houd om tussen beide weergaven te scha-
kelen de toets “SELECT” minstens twee se-
conden lang ingedrukt.Op de stuurhouder bevinden zich de toet-
sen “SELECT” en “RESET”.1. Toerenteller
2. Controlelampje schakelmoment
3. Rode zone toerenteller
4. Snelheidsmeter
12
4
3
U2S3D1D0.book Page 6 Friday, August 7, 2009 1:53 PM
