FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-27
3

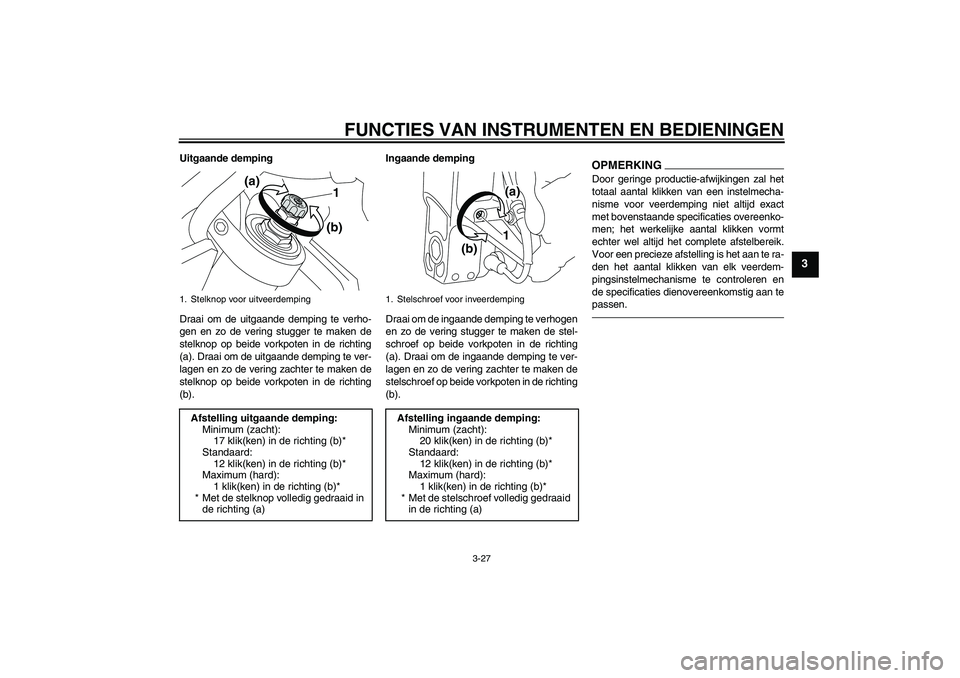

Uitgaande demping
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelknop op beide vorkpoten in de richting
(a). Draai om de uitgaande demping te ver-
lagen en zo de vering zachter te maken de
stelknop op beide vorkpoten in de richting
(b).Ingaande demping
Draai om de ingaande demping te verhogen
en zo de vering stugger te maken de stel-
schroef op beide vorkpoten in de richting
(a). Draai om de ingaande demping te ver-
lagen en zo de vering zachter te maken de
stelschroef op beide vorkpoten in de richting
(b).
OPMERKINGDoor geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan te
passen.
1. Stelknop voor uitveerdempingAfstelling uitgaande demping:
Minimum (zacht):
17 klik(ken) in de richting (b)*
Standaard:
12 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelknop volledig gedraaid in
de richting (a)
(a)
(b)1
1. Stelschroef voor inveerdemping
Afstelling ingaande demping:
Minimum (zacht):
20 klik(ken) in de richting (b)*
Standaard:
12 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
1
(b)(a)
U2S3D1D0.book Page 27 Friday, August 7, 2009 1:53 PM
Page 42 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-28
3
DAU46492

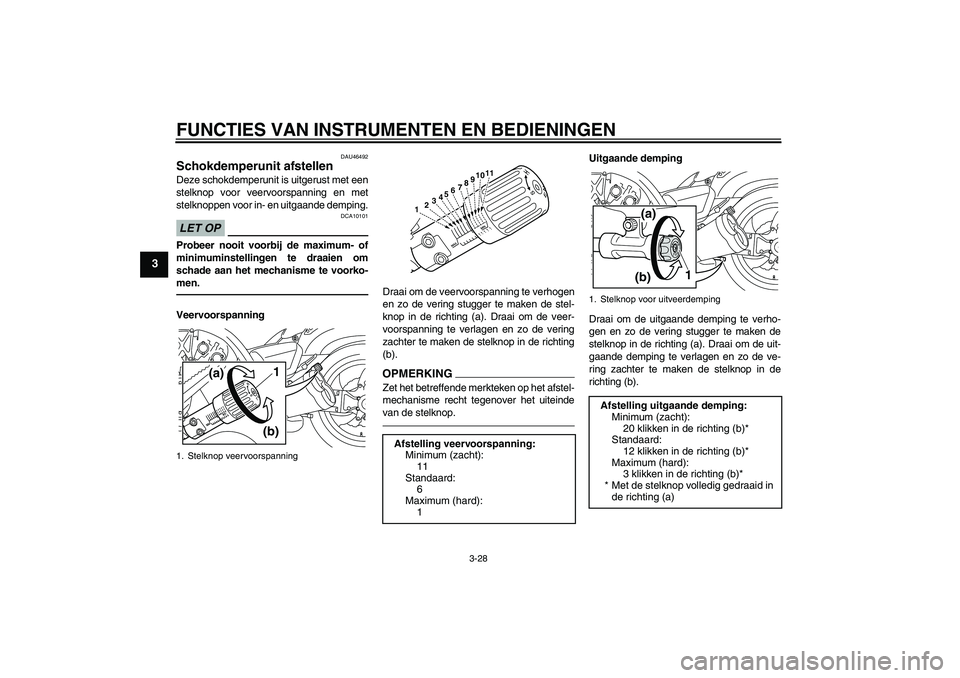

Schokdemperunit afstellen Deze schokdemperunit is uitgerust met een
stelknop voor veervoorspanning en met
stelknoppen voor in- en uitgaande demping.LET OP
DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.VeervoorspanningDraai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
knop in de richting (a). Draai om de veer-
voorspanning te verlagen en zo de vering
zachter te maken de stelknop in de richting
(b).
OPMERKINGZet het betreffende merkteken op het afstel-
mechanisme recht tegenover het uiteinde
van de stelknop.
Uitgaande demping
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelknop in de richting (a). Draai om de uit-
gaande demping te verlagen en zo de ve-
ring zachter te maken de stelknop in de
richting (b).
1. Stelknop veervoorspanning
(a)
(b)
1
Afstelling veervoorspanning:
Minimum (zacht):
11
Standaard:
6
Maximum (hard):
1
5
4
3
2
1
11
67
10
9
8
1. Stelknop voor uitveerdempingAfstelling uitgaande demping:
Minimum (zacht):
20 klikken in de richting (b)*
Standaard:
12 klikken in de richting (b)*
Maximum (hard):
3 klikken in de richting (b)*
* Met de stelknop volledig gedraaid in
de richting (a)
(b)(a)
1
U2S3D1D0.book Page 28 Friday, August 7, 2009 1:53 PM
Page 43 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-29
3

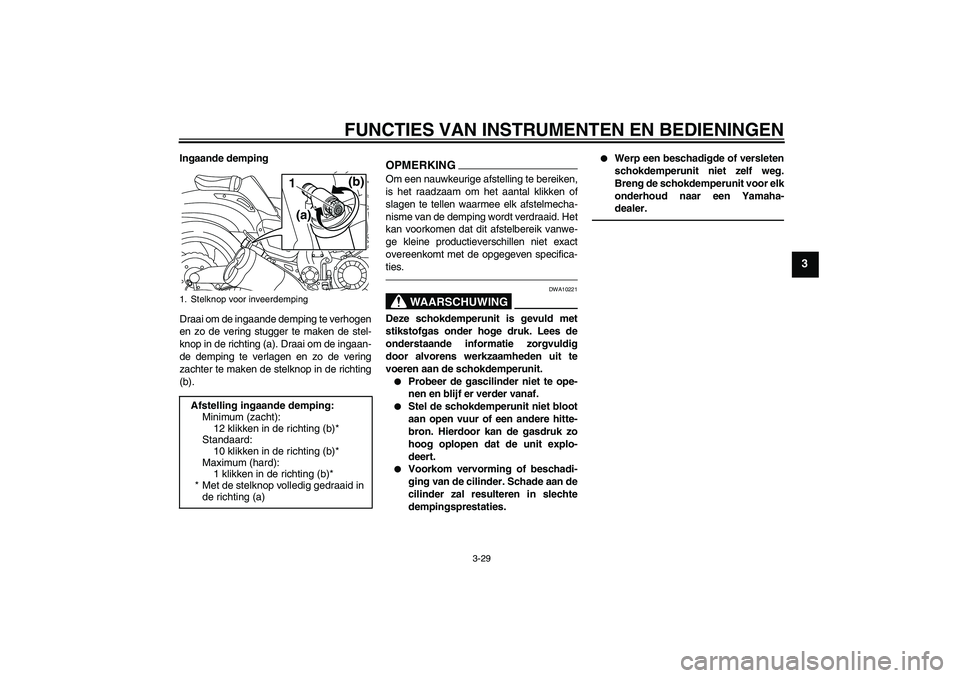

Ingaande demping
Draai om de ingaande demping te verhogen
en zo de vering stugger te maken de stel-
knop in de richting (a). Draai om de ingaan-
de demping te verlagen en zo de vering
zachter te maken de stelknop in de richting
(b).
OPMERKINGOm een nauwkeurige afstelling te bereiken,
is het raadzaam om het aantal klikken of
slagen te tellen waarmee elk afstelmecha-
nisme van de demping wordt verdraaid. Het
kan voorkomen dat dit afstelbereik vanwe-
ge kleine productieverschillen niet exact
overeenkomt met de opgegeven specifica-
ties.
WAARSCHUWING
DWA10221
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.
Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinder zal resulteren in slechte
dempingsprestaties.
Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een Yamaha-
dealer.
1. Stelknop voor inveerdempingAfstelling ingaande demping:
Minimum (zacht):
12 klikken in de richting (b)*
Standaard:
10 klikken in de richting (b)*
Maximum (hard):
1 klikken in de richting (b)*
* Met de stelknop volledig gedraaid in
de richting (a)
(b)
(a) 1
U2S3D1D0.book Page 29 Friday, August 7, 2009 1:53 PM
Page 44 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-30
3
DAU15210

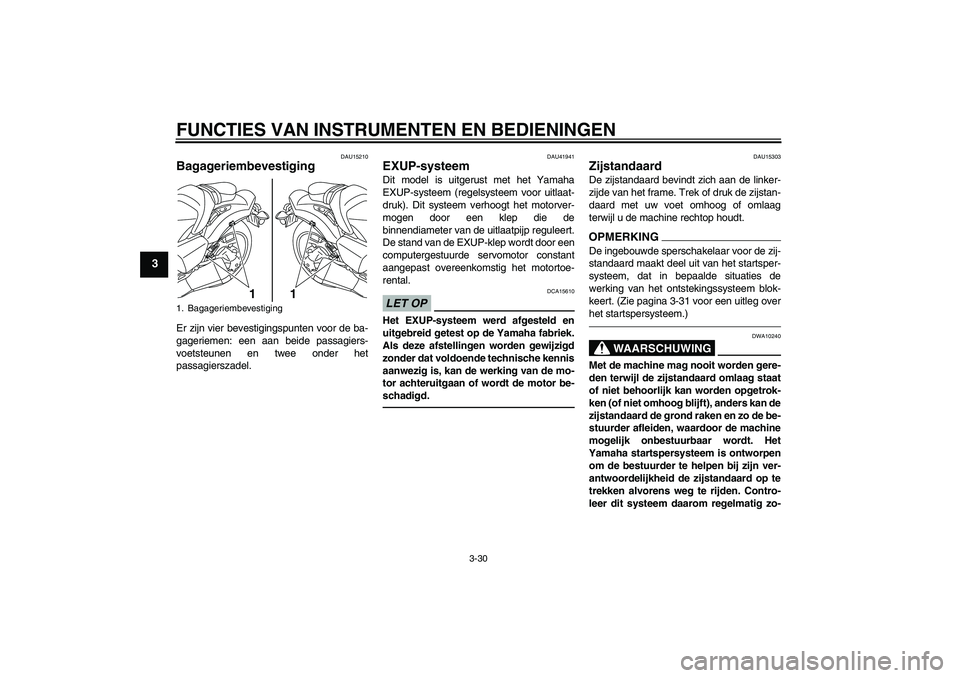

Bagageriembevestiging Er zijn vier bevestigingspunten voor de ba-
gageriemen: een aan beide passagiers-
voetsteunen en twee onder het
passagierszadel.
DAU41941
EXUP-systeem Dit model is uitgerust met het Yamaha
EXUP-systeem (regelsysteem voor uitlaat-
druk). Dit systeem verhoogt het motorver-
mogen door een klep die de
binnendiameter van de uitlaatpijp reguleert.
De stand van de EXUP-klep wordt door een
computergestuurde servomotor constant
aangepast overeenkomstig het motortoe-
rental.LET OP
DCA15610
Het EXUP-systeem werd afgesteld en
uitgebreid getest op de Yamaha fabriek.
Als deze afstellingen worden gewijzigd
zonder dat voldoende technische kennis
aanwezig is, kan de werking van de mo-
tor achteruitgaan of wordt de motor be-
schadigd.
DAU15303
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie pagina 3-31 voor een uitleg over
het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
1. Bagageriembevestiging
1
1
U2S3D1D0.book Page 30 Friday, August 7, 2009 1:53 PM
Page 45 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-31
3
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is.
DAU44892

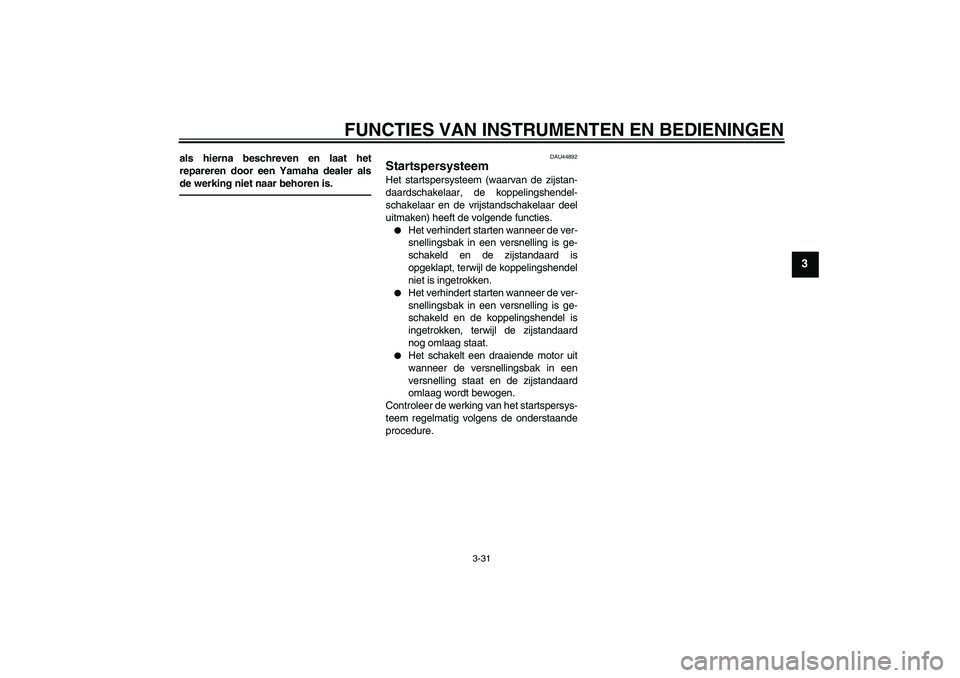

Startspersysteem Het startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshendel-
schakelaar en de vrijstandschakelaar deel
uitmaken) heeft de volgende functies.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig volgens de onderstaande
procedure.
U2S3D1D0.book Page 31 Friday, August 7, 2009 1:53 PM
Page 46 of 106
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-32
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
U2S3D1D0.book Page 32 Friday, August 7, 2009 1:53 PM
Page 47 of 106
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-1
4
DAU15596

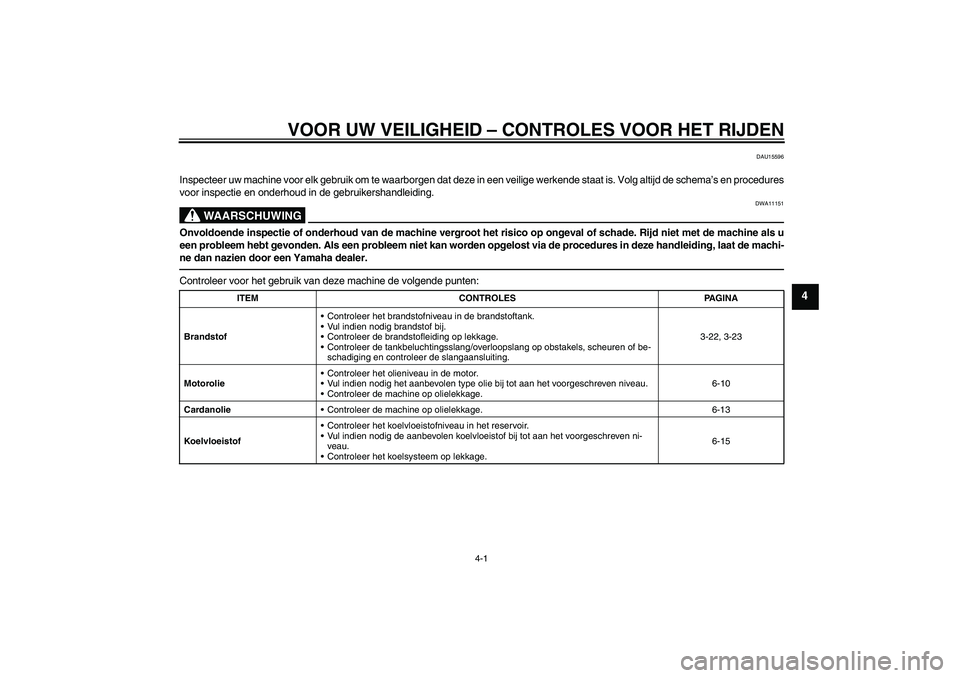

Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en procedures
voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11151
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval of schade. Rijd niet met de machine als u
een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul indien nodig brandstof bij.
Controleer de brandstofleiding op lekkage.
Controleer de tankbeluchtingsslang/overloopslang op obstakels, scheuren of be-
schadiging en controleer de slangaansluiting.3-22, 3-23
MotorolieControleer het olieniveau in de motor.
Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-10
CardanolieControleer de machine op olielekkage. 6-13
KoelvloeistofControleer het koelvloeistofniveau in het reservoir.
Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het koelsysteem op lekkage.6-15
U2S3D1D0.book Page 1 Friday, August 7, 2009 1:53 PM
Page 48 of 106
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4

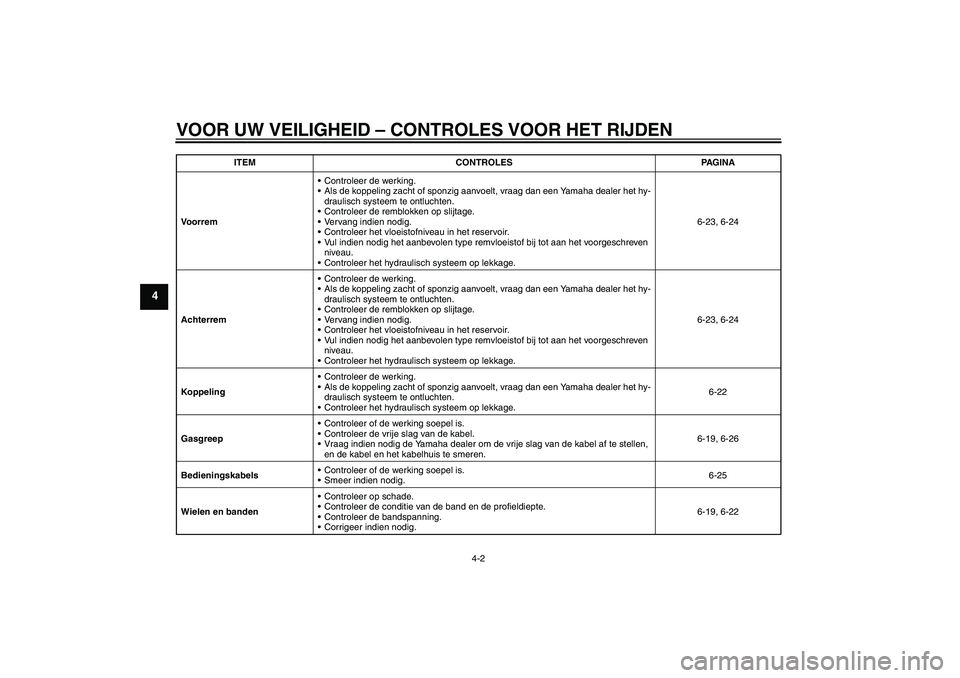

VoorremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-23, 6-24
AchterremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-23, 6-24
KoppelingControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het hydraulisch systeem op lekkage.6-22
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen,
en de kabel en het kabelhuis te smeren.6-19, 6-26
BedieningskabelsControleer of de werking soepel is.
Smeer indien nodig.6-25
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig.6-19, 6-22 ITEM CONTROLES PAGINA
U2S3D1D0.book Page 2 Friday, August 7, 2009 1:53 PM
Page 49 of 106

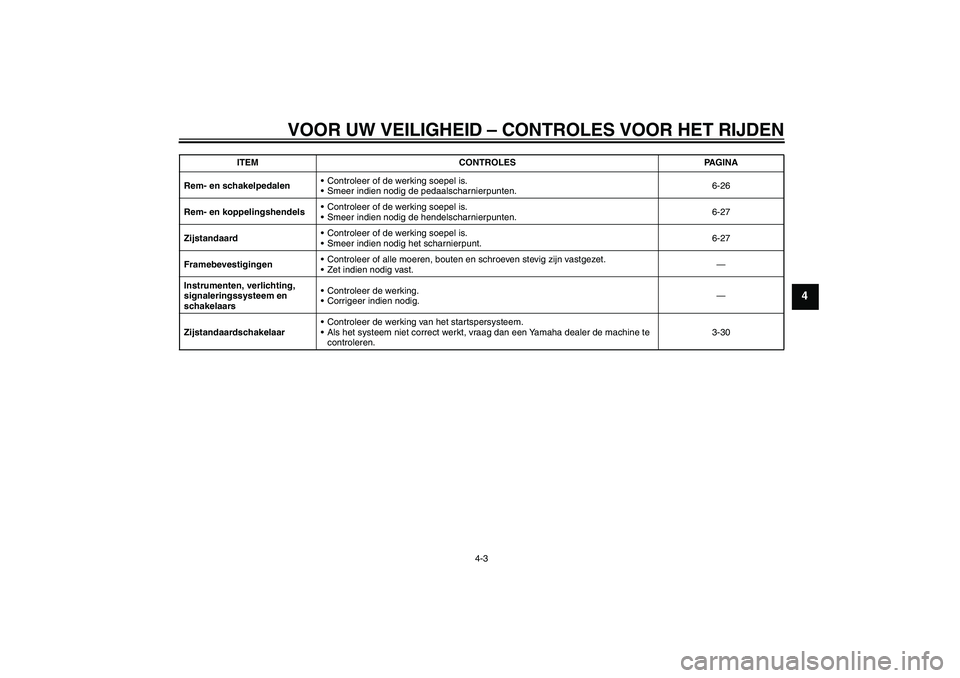

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-3
4
Rem- en schakelpedalenControleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten.6-26
Rem- en koppelingshendelsControleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten.6-27
ZijstandaardControleer of de werking soepel is.
Smeer indien nodig het scharnierpunt.6-27
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet indien nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer indien nodig.—
Zijstandaardschakelaar Controleer de werking van het startspersysteem.
Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren.3-30 ITEM CONTROLES PAGINA
U2S3D1D0.book Page 3 Friday, August 7, 2009 1:53 PM
Page 50 of 106
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU48710
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de start-
knop om de motor opnieuw te starten.
DAU46532
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-31 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
De volgende waarschuwingslampjes
en controlelampjes moeten enkele se-
conden oplichten en dan uitgaan.
Waarschuwingslampje olieni-
veau
Waarschuwingslampje brand-
stofniveau
Waarschuwingslampje koelvloei-
stoftemperatuur
Waarschuwingslampje motorsto-
ring
ABS-waarschuwingslampje
Controlelampje schakelmoment
Controlelampje startblokkering
U2S3D1D0.book Page 1 Friday, August 7, 2009 1:53 PM
