CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione primaria:
86/57 (1.509)
Sistema di riduzione secondaria:
Trasmissione ad albero
Rapporto di riduzione secondaria:
22/23 × 29/09 (3.082)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
38/16 (2.375)
2ª:
38/21 (1.810)
3ª:
35/25 (1.400)
4ª:
29/26 (1.115)
5ª:
29/31 (0.935)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
31.00 grado
Avancorsa:
148.0 mm (5.83 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70R18M/C 59VProduttore/modello:
BRIDGESTONE/BT028F
Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
200/50R18M/C 76V
Produttore/modello:
BRIDGESTONE/BT028RCarico:Carico massimo:
190 kg (419 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico:
90–190 kg (198–419 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
18M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
18M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
120.0 mm (4.72 in)
U2S3H1H0.book Page 2 Friday, August 7, 2009 9:30 AM

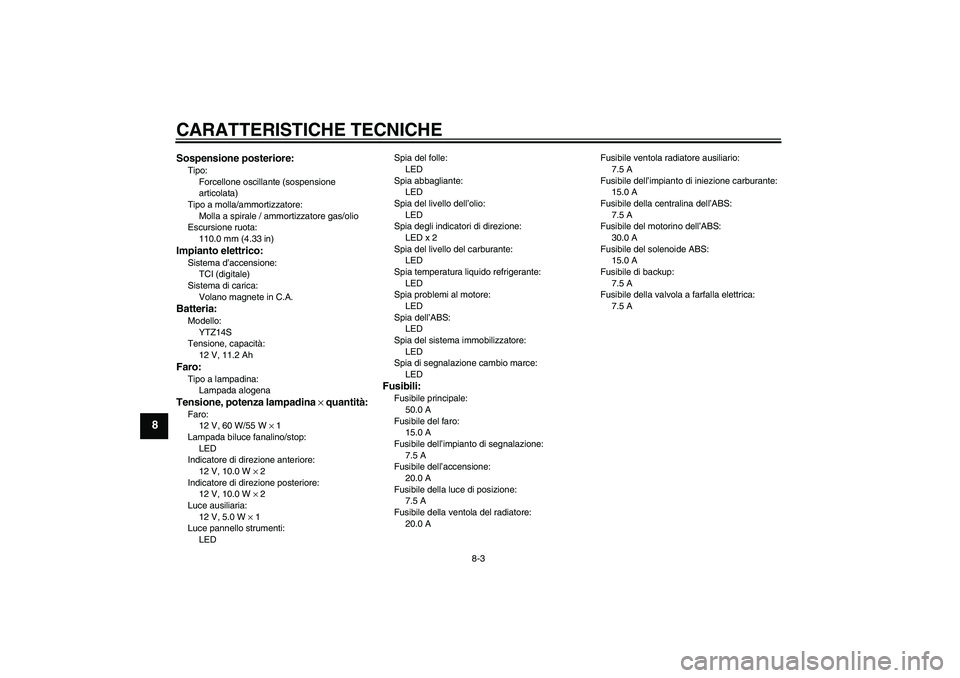

CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
110.0 mm (4.33 in)Impianto elettrico:Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ14S
Tensione, capacità:
12 V, 11.2 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55 W × 1
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce pannello strumenti:
LEDSpia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED x 2
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione:
20.0 A
Fusibile della luce di posizione:
7.5 A
Fusibile della ventola del radiatore:
20.0 AFusibile ventola radiatore ausiliario:
7.5 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS:
15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
U2S3H1H0.book Page 3 Friday, August 7, 2009 9:30 AM

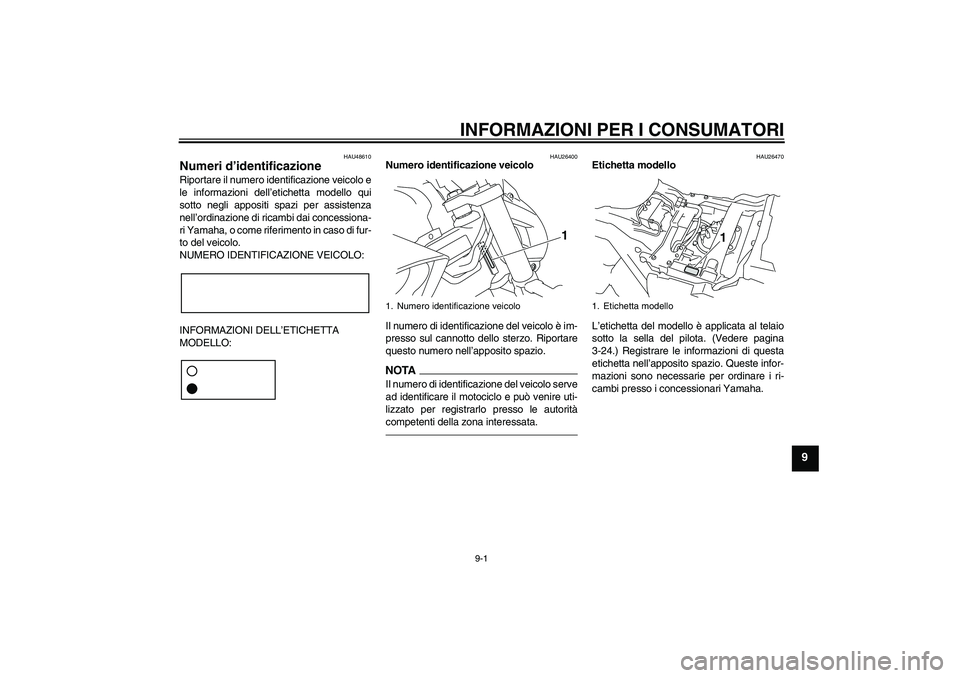

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48610
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26470
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-24.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
U2S3H1H0.book Page 1 Friday, August 7, 2009 9:30 AM

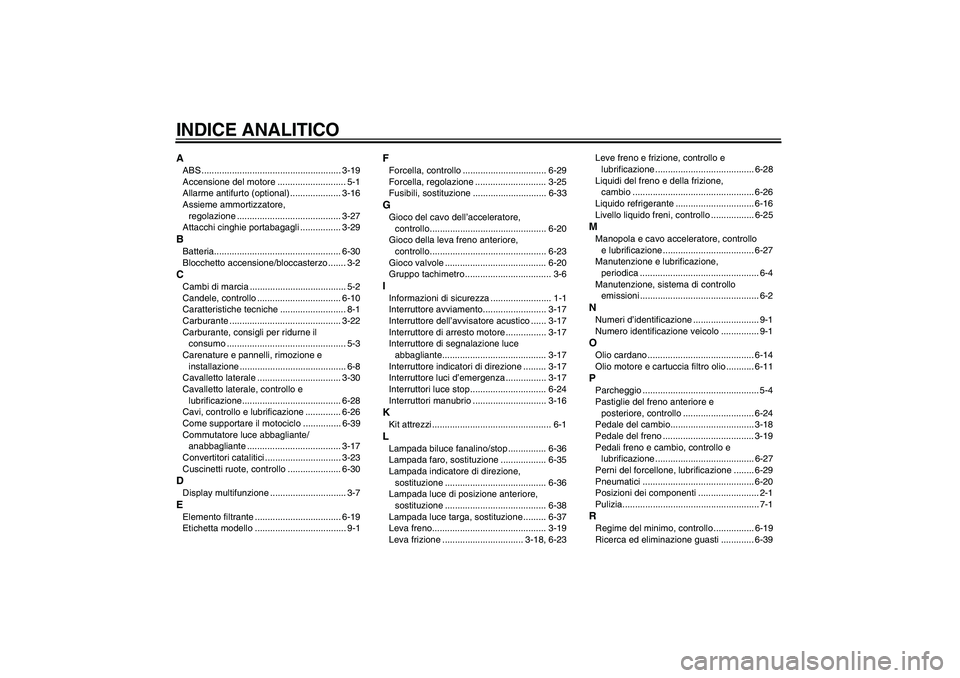

INDICE ANALITICOAABS ....................................................... 3-19
Accensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-16
Assieme ammortizzatore,
regolazione ......................................... 3-27
Attacchi cinghie portabagagli ................ 3-29BBatteria.................................................. 6-30
Blocchetto accensione/bloccasterzo ....... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-22
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione .......................................... 6-8
Cavalletto laterale ................................. 3-30
Cavalletto laterale, controllo e
lubrificazione....................................... 6-28
Cavi, controllo e lubrificazione .............. 6-26
Come supportare il motociclo ............... 6-39
Commutatore luce abbagliante/
anabbagliante ..................................... 3-17
Convertitori catalitici .............................. 3-23
Cuscinetti ruote, controllo ..................... 6-30DDisplay multifunzione .............................. 3-7EElemento filtrante .................................. 6-19
Etichetta modello .................................... 9-1
FForcella, controllo ................................. 6-29
Forcella, regolazione ............................ 3-25
Fusibili, sostituzione ............................. 6-33GGioco del cavo dell’acceleratore,
controllo.............................................. 6-20
Gioco della leva freno anteriore,
controllo.............................................. 6-23
Gioco valvole ........................................ 6-20
Gruppo tachimetro .................................. 3-6IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-17
Interruttore dell’avvisatore acustico ...... 3-17
Interruttore di arresto motore ................ 3-17
Interruttore di segnalazione luce
abbagliante......................................... 3-17
Interruttore indicatori di direzione ......... 3-17
Interruttore luci d’emergenza ................ 3-17
Interruttori luce stop .............................. 6-24
Interruttori manubrio ............................. 3-16KKit attrezzi ............................................... 6-1LLampada biluce fanalino/stop ............... 6-36
Lampada faro, sostituzione .................. 6-35
Lampada indicatore di direzione,
sostituzione ........................................ 6-36
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-38
Lampada luce targa, sostituzione ......... 6-37
Leva freno............................................. 3-19
Leva frizione ................................ 3-18, 6-23Leve freno e frizione, controllo e
lubrificazione ....................................... 6-28
Liquidi del freno e della frizione,
cambio ................................................ 6-26
Liquido refrigerante ............................... 6-16
Livello liquido freni, controllo ................. 6-25
MManopola e cavo acceleratore, controllo
e lubrificazione .................................... 6-27
Manutenzione e lubrificazione,
periodica ............................................... 6-4
Manutenzione, sistema di controllo
emissioni ............................................... 6-2NNumeri d’identificazione .......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio cardano .......................................... 6-14
Olio motore e cartuccia filtro olio ........... 6-11PParcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-24
Pedale del cambio................................. 3-18
Pedale del freno .................................... 3-19
Pedali freno e cambio, controllo e
lubrificazione ....................................... 6-27
Perni del forcellone, lubrificazione ........ 6-29
Pneumatici ............................................ 6-20
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRegime del minimo, controllo ................ 6-19
Ricerca ed eliminazione guasti ............. 6-39
U2S3H1H0.book Page 1 Friday, August 7, 2009 9:30 AM

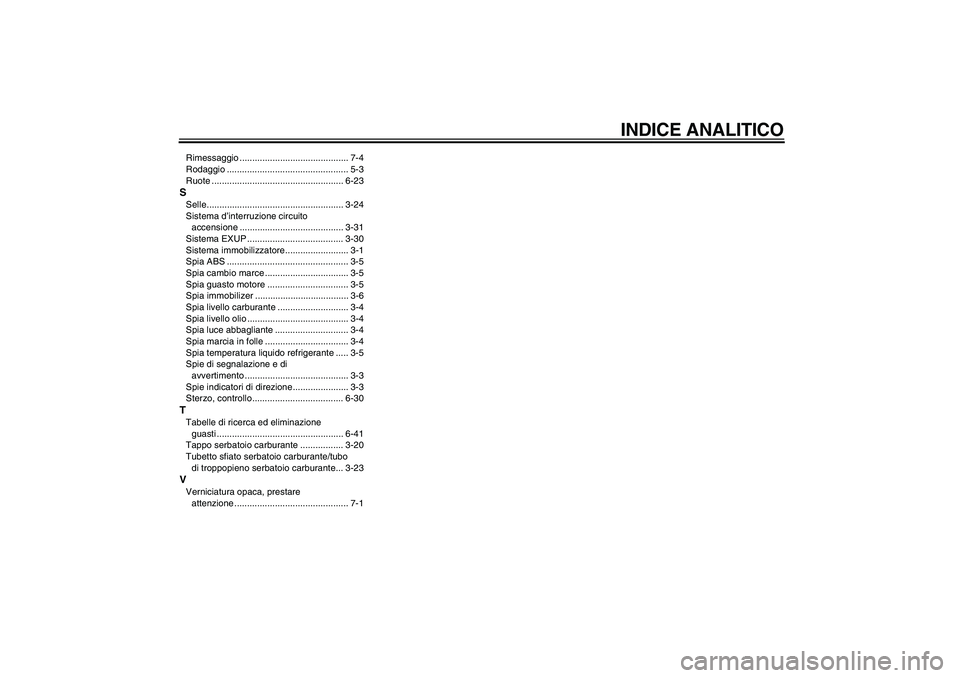

INDICE ANALITICO
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-3
Ruote .................................................... 6-23SSelle...................................................... 3-24
Sistema d’interruzione circuito
accensione ......................................... 3-31
Sistema EXUP ...................................... 3-30
Sistema immobilizzatore ......................... 3-1
Spia ABS ................................................ 3-5
Spia cambio marce ................................. 3-5
Spia guasto motore ................................ 3-5
Spia immobilizer ..................................... 3-6
Spia livello carburante ............................ 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia temperatura liquido refrigerante ..... 3-5
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-30TTabelle di ricerca ed eliminazione
guasti .................................................. 6-41
Tappo serbatoio carburante ................. 3-20
Tubetto sfiato serbatoio carburante/tubo
di troppopieno serbatoio carburante... 3-23VVerniciatura opaca, prestare
attenzione ............................................. 7-1
U2S3H1H0.book Page 2 Friday, August 7, 2009 9:30 AM
