MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18722

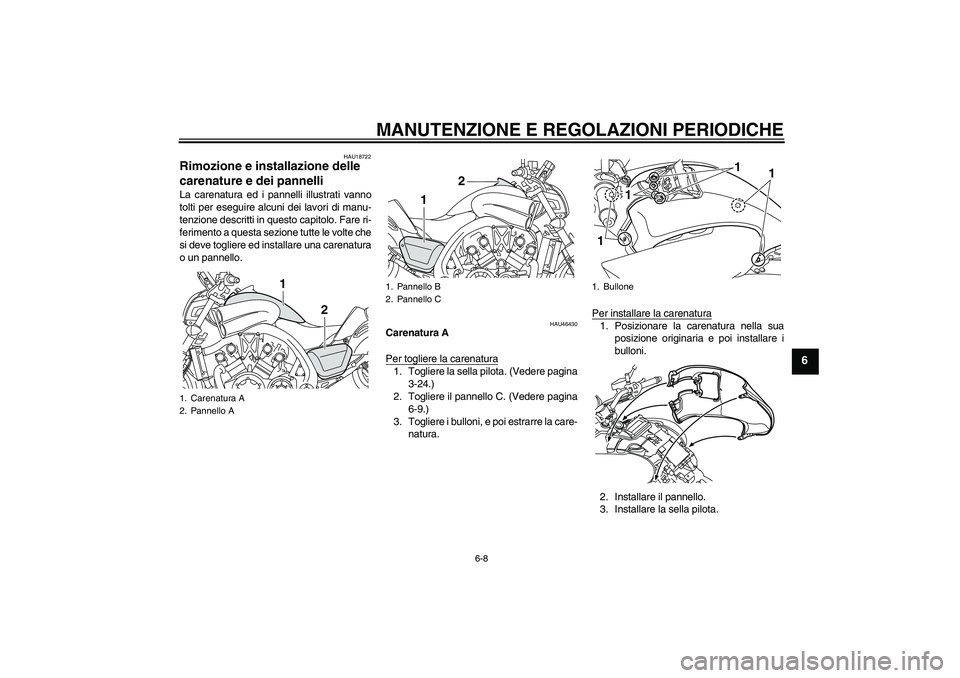

Rimozione e installazione delle
carenature e dei pannelli La carenatura ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAU46430
Carenatura A
Per togliere la carenatura1. Togliere la sella pilota. (Vedere pagina
3-24.)
2. Togliere il pannello C. (Vedere pagina
6-9.)
3. Togliere i bulloni, e poi estrarre la care-
natura.Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare i
bulloni.
2. Installare il pannello.
3. Installare la sella pilota.
1. Carenatura A
2. Pannello A
1
2
1. Pannello B
2. Pannello C
1
2
1. Bullone11 1
1
U2S3H1H0.book Page 8 Friday, August 7, 2009 9:30 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU46471
Pannello A
Per togliere il pannello1. Inserire la chiave nella serratura, e poi
farle fare un quarto di giro in senso
orario.
2. Tirare il pannello verso l’esterno.
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, e poi sfilarla.
Pannello B
Per togliere il pannello
1. Togliere il bullone.2. Tirare il pannello verso l’esterno.
Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare il bullone.
Pannello C
Per togliere il pannello1. Togliere il bullone.
2. Tirare il pannello verso l’alto.
1. Sbloccare.
2. Pannello A
2
1
1. Bullone
2. Pannello B1
2
U2S3H1H0.book Page 9 Friday, August 7, 2009 9:30 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6

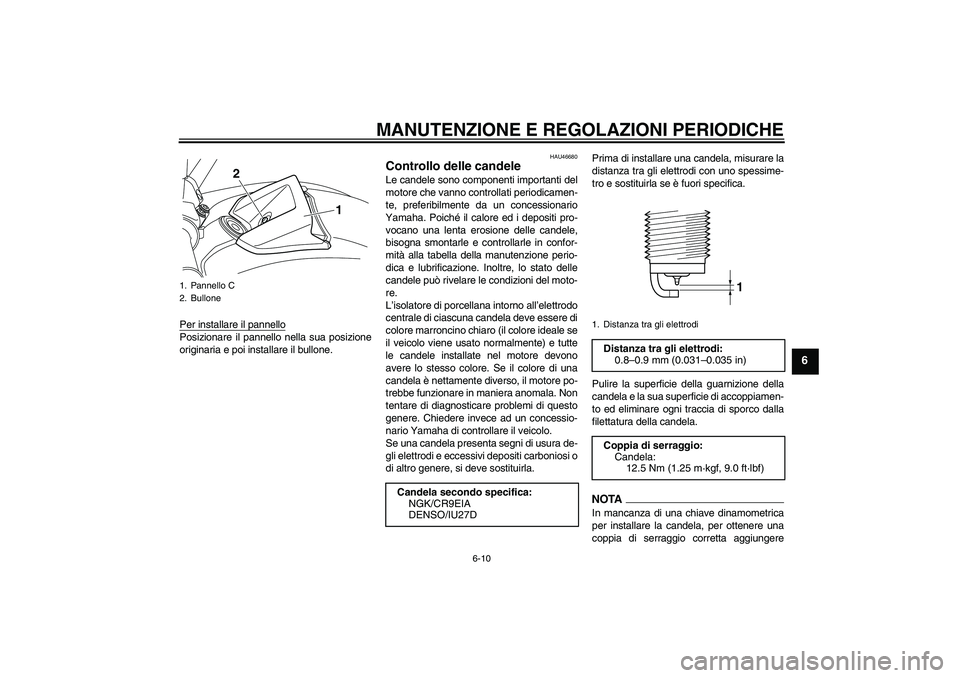

Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare il bullone.
HAU46680
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e sostituirla se è fuori specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1. Pannello C
2. Bullone
1 2
Candela secondo specifica:
NGK/CR9EIA
DENSO/IU27D
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
1
U2S3H1H0.book Page 10 Friday, August 7, 2009 9:30 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6

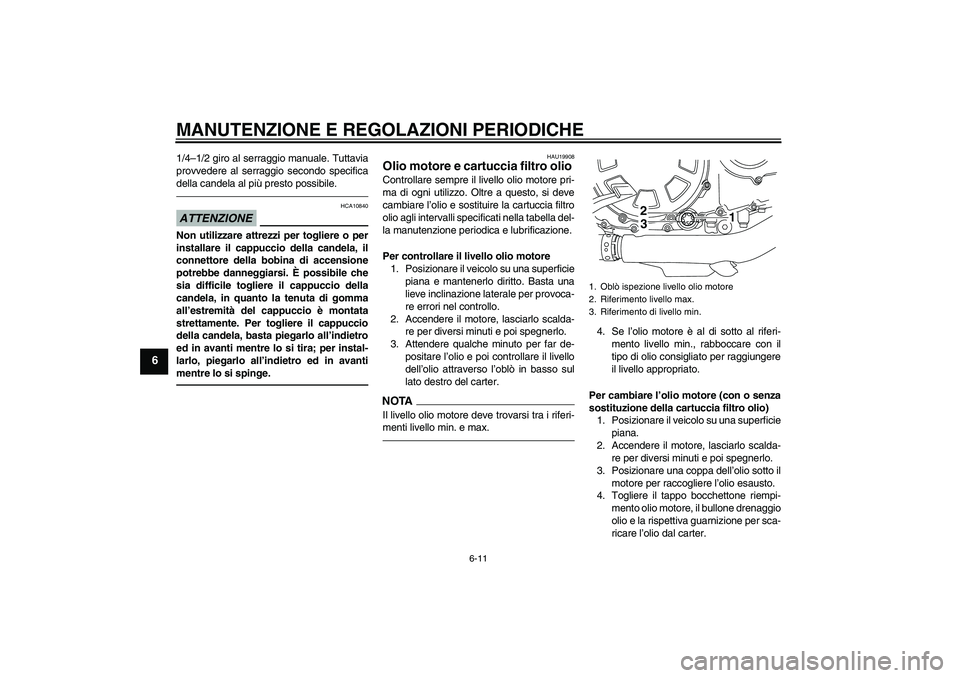

1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10840
Non utilizzare attrezzi per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avanti
mentre lo si spinge.
HAU19908
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
2
3
1
U2S3H1H0.book Page 11 Friday, August 7, 2009 9:30 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6

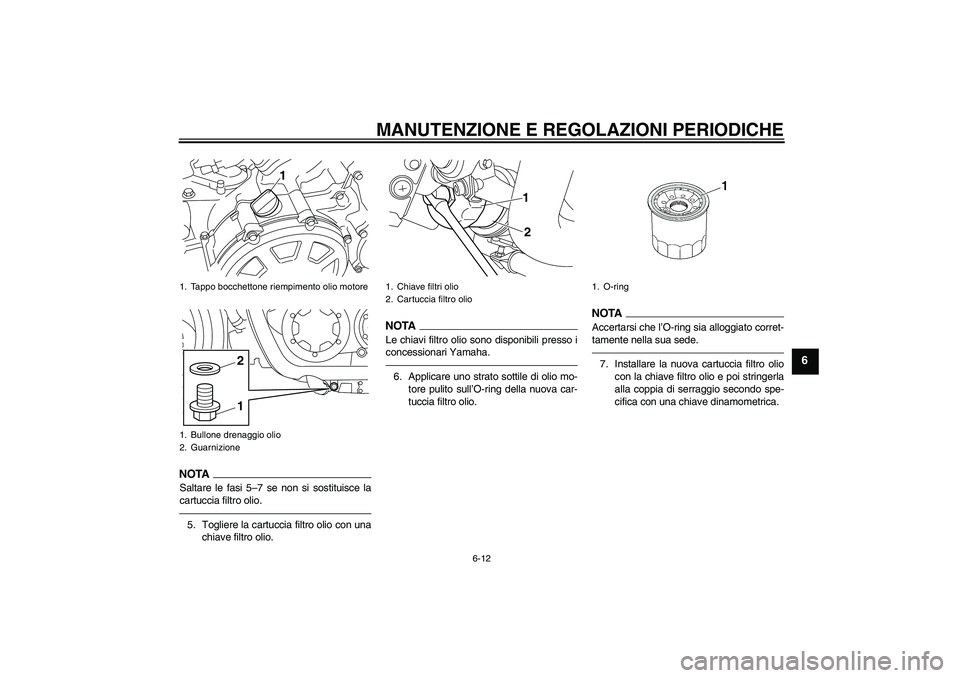

NOTASaltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.5. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTA
Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.7. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.
1. Tappo bocchettone riempimento olio motore
1. Bullone drenaggio olio
2. Guarnizione
1
12
1. Chiave filtri olio
2. Cartuccia filtro olio
1
2
1. O-ring
U2S3H1H0.book Page 12 Friday, August 7, 2009 9:30 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6

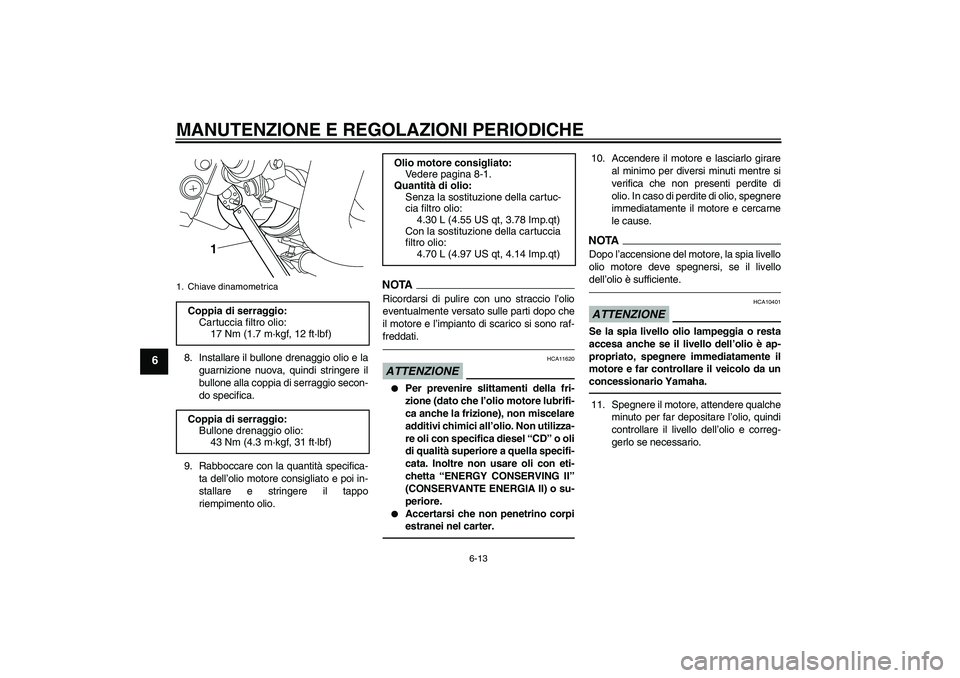

8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
9. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
1. Chiave dinamometricaCoppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
4.70 L (4.97 US qt, 4.14 Imp.qt)
U2S3H1H0.book Page 13 Friday, August 7, 2009 9:30 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
HAU46575

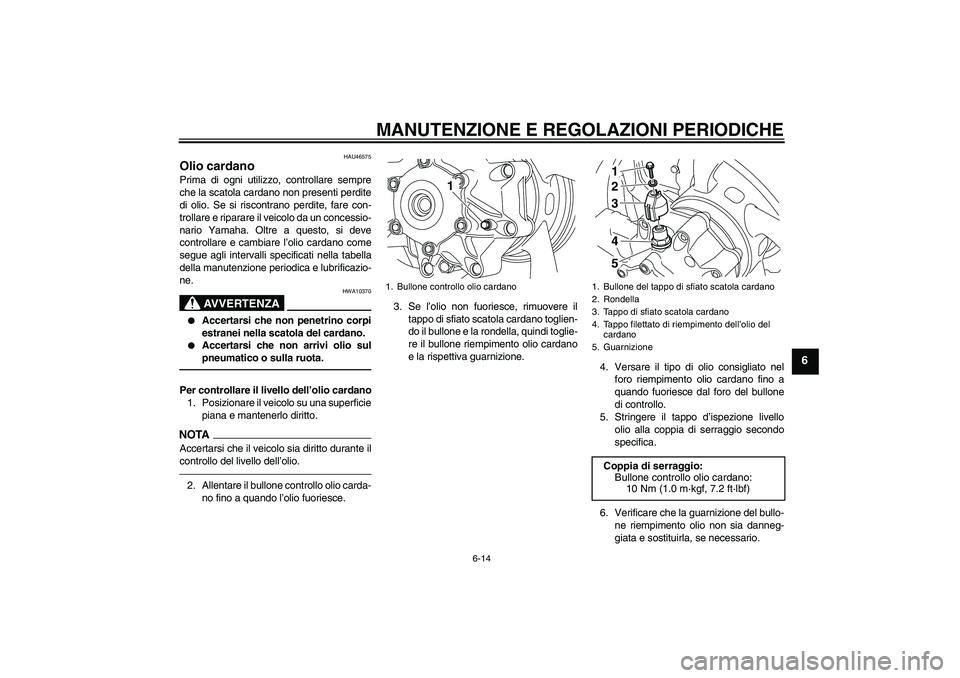

Olio cardano Prima di ogni utilizzo, controllare sempre
che la scatola cardano non presenti perdite
di olio. Se si riscontrano perdite, fare con-
trollare e riparare il veicolo da un concessio-
nario Yamaha. Oltre a questo, si deve
controllare e cambiare l’olio cardano come
segue agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
AVVERTENZA
HWA10370


Accertarsi che non penetrino corpi
estranei nella scatola del cardano.


Accertarsi che non arrivi olio sul
pneumatico o sulla ruota.
Per controllare il livello dell’olio cardano
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTAAccertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio.2. Allentare il bullone controllo olio carda-
no fino a quando l’olio fuoriesce.3. Se l’olio non fuoriesce, rimuovere il
tappo di sfiato scatola cardano toglien-
do il bullone e la rondella, quindi toglie-
re il bullone riempimento olio cardano
e la rispettiva guarnizione.
4. Versare il tipo di olio consigliato nel
foro riempimento olio cardano fino a
quando fuoriesce dal foro del bullone
di controllo.
5. Stringere il tappo d’ispezione livello
olio alla coppia di serraggio secondo
specifica.
6. Verificare che la guarnizione del bullo-
ne riempimento olio non sia danneg-
giata e sostituirla, se necessario.
1. Bullone controllo olio cardano
1
1. Bullone del tappo di sfiato scatola cardano
2. Rondella
3. Tappo di sfiato scatola cardano
4. Tappo filettato di riempimento dell’olio del
cardano
5. Guarnizione
Coppia di serraggio:
Bullone controllo olio cardano:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)3 2 145
U2S3H1H0.book Page 14 Friday, August 7, 2009 9:30 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6

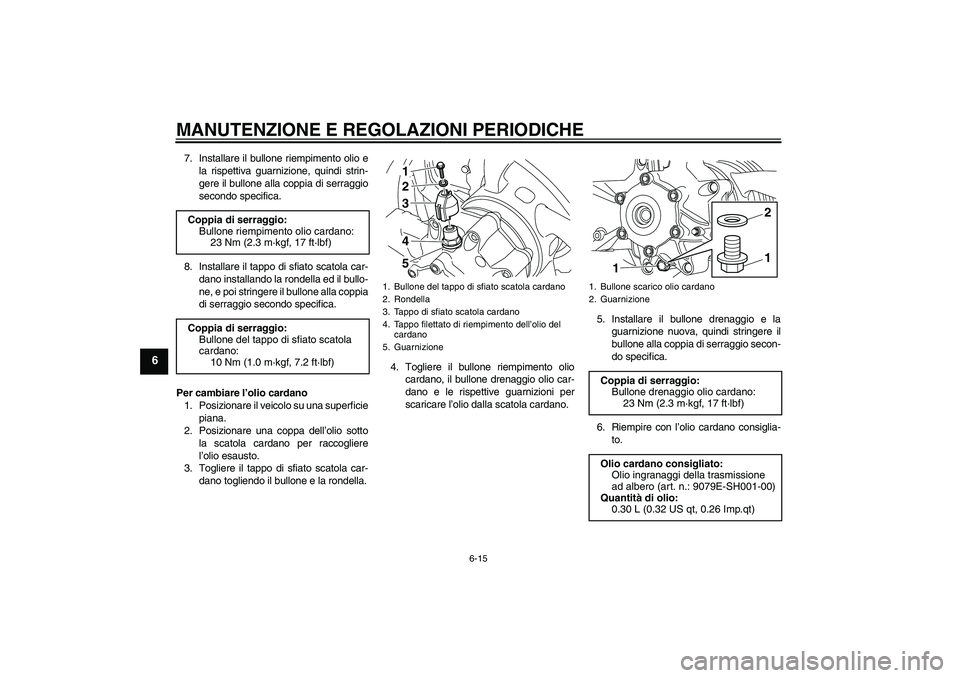

7. Installare il bullone riempimento olio e
la rispettiva guarnizione, quindi strin-
gere il bullone alla coppia di serraggio
secondo specifica.
8. Installare il tappo di sfiato scatola car-
dano installando la rondella ed il bullo-
ne, e poi stringere il bullone alla coppia
di serraggio secondo specifica.
Per cambiare l’olio cardano
1. Posizionare il veicolo su una superficie
piana.
2. Posizionare una coppa dell’olio sotto
la scatola cardano per raccogliere
l’olio esausto.
3. Togliere il tappo di sfiato scatola car-
dano togliendo il bullone e la rondella.4. Togliere il bullone riempimento olio
cardano, il bullone drenaggio olio car-
dano e le rispettive guarnizioni per
scaricare l’olio dalla scatola cardano.5. Installare il bullone drenaggio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
6. Riempire con l’olio cardano consiglia-
to. Coppia di serraggio:
Bullone riempimento olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Coppia di serraggio:
Bullone del tappo di sfiato scatola
cardano:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Bullone del tappo di sfiato scatola cardano
2. Rondella
3. Tappo di sfiato scatola cardano
4. Tappo filettato di riempimento dell’olio del
cardano
5. Guarnizione
3 2 145
1. Bullone scarico olio cardano
2. GuarnizioneCoppia di serraggio:
Bullone drenaggio olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Olio cardano consigliato:
Olio ingranaggi della trasmissione
ad albero (art. n.: 9079E-SH001-00)
Quantità di olio:
0.30 L (0.32 US qt, 0.26 Imp.qt)
1
12
U2S3H1H0.book Page 15 Friday, August 7, 2009 9:30 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
7. Verificare che la guarnizione del bullo-
ne riempimento olio non sia danneg-
giata e sostituirla, se necessario.
8. Installare il bullone riempimento olio e
la rispettiva guarnizione, quindi strin-
gere il bullone alla coppia di serraggio
secondo specifica.
9. Installare il tappo di sfiato scatola car-
dano installando la rondella ed il bullo-
ne, e poi stringere il bullone alla coppia
di serraggio secondo specifica.
10. Controllare che la scatola cardano non
presenti perdite d’olio. In caso di perdi-
te di olio, cercarne le cause.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU46690
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il livello del liquido refrigerante è
all’altezza o al di sotto del riferimento
livello min., togliere la protezione del
tappo serbatoio liquido refrigerante to-
gliendo il bullone, e poi togliere il tappo
serbatoio.
4. Aggiungere liquido refrigerante fino al
riferimento livello max. e poi installare
il tappo serbatoio. AVVERTENZA! To-
gliere solo il tappo serbatoio liquido
refrigerante. Non tentare mai di to-
gliere il tappo radiatore quando il
motore è caldo.
[HWA15161]
ATTENZIONE: Se non si dispone di
liquido refrigerante, utilizzare al suo Coppia di serraggio:
Bullone riempimento olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Coppia di serraggio:
Bullone del tappo di sfiato scatola
cardano:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Tappo serbatoio liquido refrigerante
2. Protezione del tappo serbatoio liquido refri-
gerante
3. Bullone
4. Riferimento livello max.
5. Riferimento di livello min.
2
1
5 4
3
U2S3H1H0.book Page 16 Friday, August 7, 2009 9:30 AM

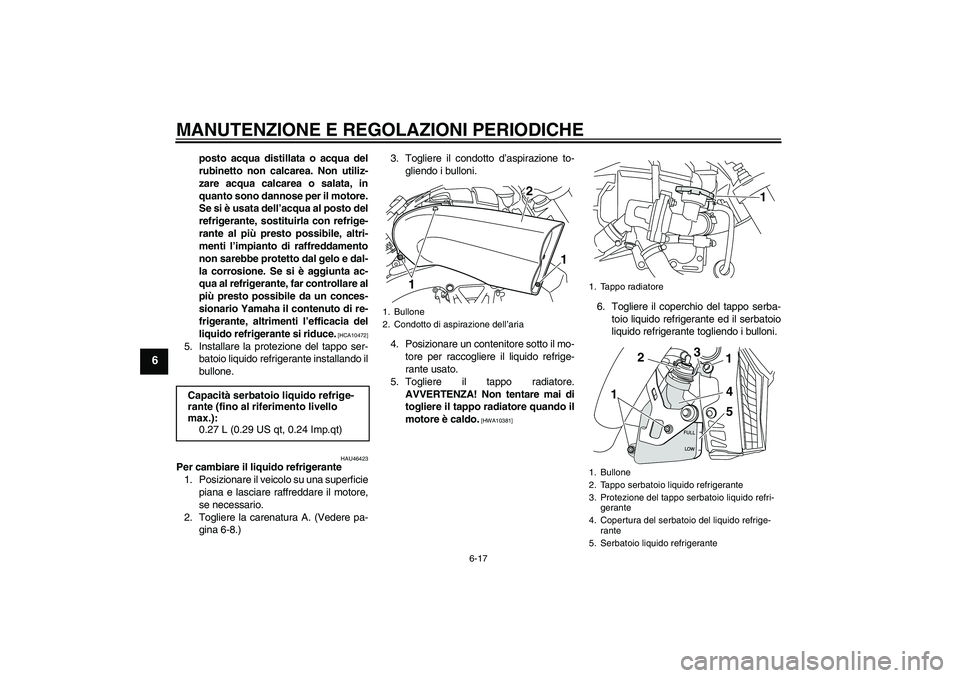

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
posto acqua distillata o acqua del
rubinetto non calcarea. Non utiliz-
zare acqua calcarea o salata, in
quanto sono dannose per il motore.
Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti l’impianto di raffreddamento
non sarebbe protetto dal gelo e dal-
la corrosione. Se si è aggiunta ac-
qua al refrigerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
frigerante, altrimenti l’efficacia del
liquido refrigerante si riduce.
[HCA10472]
5. Installare la protezione del tappo ser-
batoio liquido refrigerante installando il
bullone.
HAU46423
Per cambiare il liquido refrigerante
1. Posizionare il veicolo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Togliere la carenatura A. (Vedere pa-
gina 6-8.)3. Togliere il condotto d’aspirazione to-
gliendo i bulloni.
4. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
5. Togliere il tappo radiatore.
AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10381]
6. Togliere il coperchio del tappo serba-
toio liquido refrigerante ed il serbatoio
liquido refrigerante togliendo i bulloni.
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.27 L (0.29 US qt, 0.24 Imp.qt)
1. Bullone
2. Condotto di aspirazione dell’aria
11
2
1. Tappo radiatore
1. Bullone
2. Tappo serbatoio liquido refrigerante
3. Protezione del tappo serbatoio liquido refri-
gerante
4. Copertura del serbatoio del liquido refrige-
rante
5. Serbatoio liquido refrigerante
1
4
5
1
2
3
1
U2S3H1H0.book Page 17 Friday, August 7, 2009 9:30 AM
