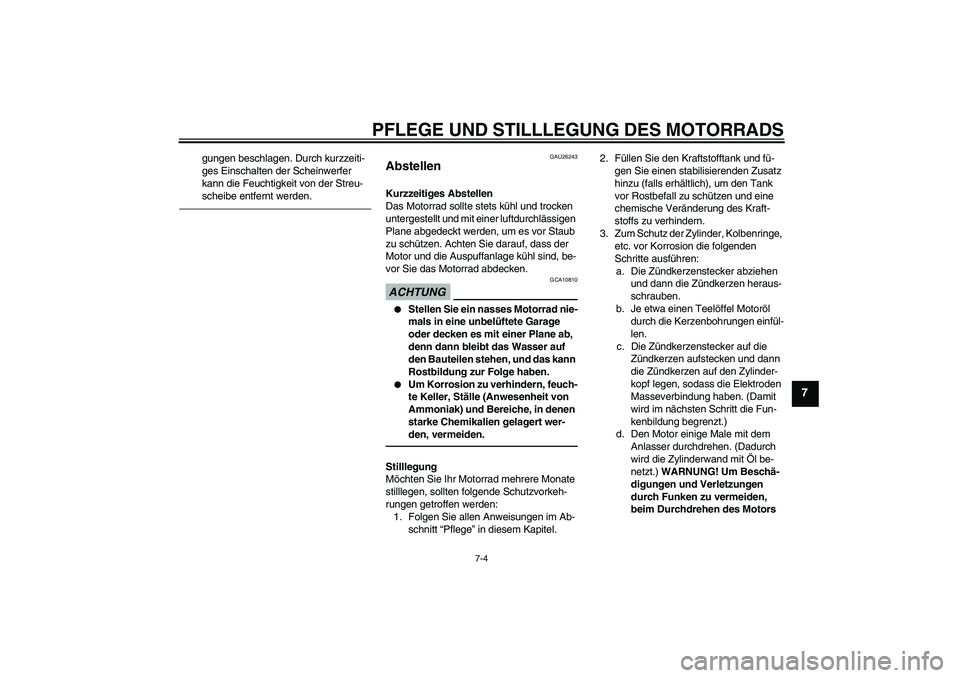

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
GAU26243
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen. Achten Sie darauf, dass der
Motor und die Auspuffanlage kühl sind, be-
vor Sie das Motorrad abdecken.ACHTUNG
GCA10810
Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
U2S3G2G0.book Page 4 Monday, September 20, 2010 9:50 AM
Page 102 of 110

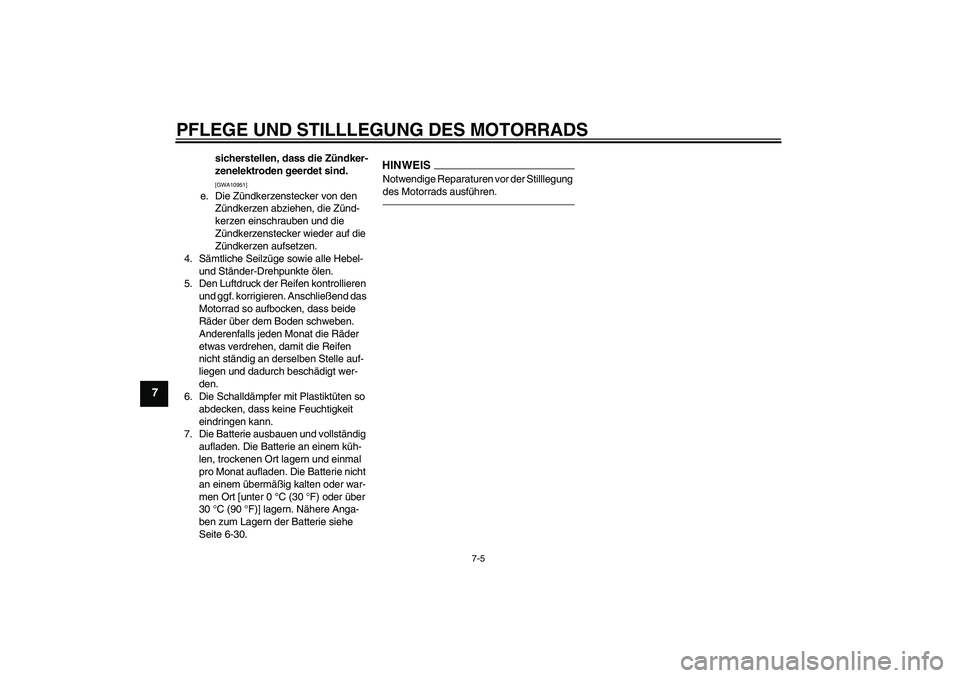

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.
[GWA10951]
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-30.
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U2S3G2G0.book Page 5 Monday, September 20, 2010 9:50 AM
Page 103 of 110

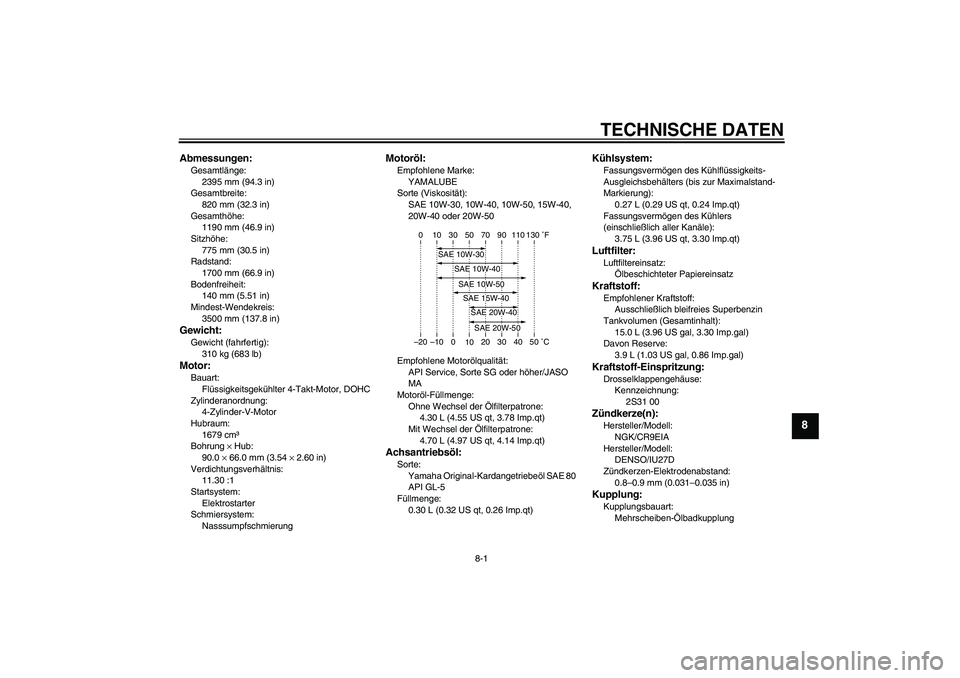

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2395 mm (94.3 in)
Gesamtbreite:
820 mm (32.3 in)
Gesamthöhe:
1190 mm (46.9 in)
Sitzhöhe:
775 mm (30.5 in)
Radstand:
1700 mm (66.9 in)
Bodenfreiheit:
140 mm (5.51 in)
Mindest-Wendekreis:
3500 mm (137.8 in)Gewicht:Gewicht (fahrfertig):
310 kg (683 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-V-Motor
Hubraum:
1679 cm³
Bohrung × Hub:
90.0 × 66.0 mm (3.54 × 2.60 in)
Verdichtungsverhältnis:
11.30 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.70 L (4.97 US qt, 4.14 Imp.qt)Achsantriebsöl:Sorte:
Yamaha Original-Kardangetriebeöl SAE 80
API GL-5
Füllmenge:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
3.75 L (3.96 US qt, 3.30 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
15.0 L (3.96 US gal, 3.30 Imp.gal)
Davon Reserve:
3.9 L (1.03 US gal, 0.86 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
2S31 00Zündkerze(n):Hersteller/Modell:
NGK/CR9EIA
Hersteller/Modell:
DENSO/IU27D
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2S3G2G0.book Page 1 Monday, September 20, 2010 9:50 AM
Page 104 of 110

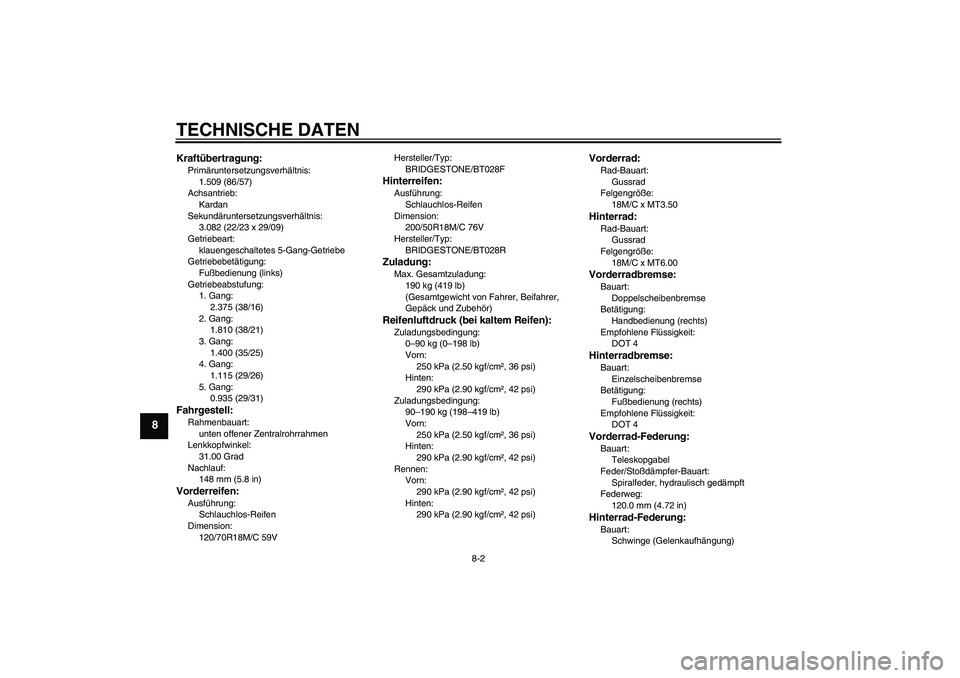

TECHNISCHE DATEN
8-2
8
Kraftübertragung:Primäruntersetzungsverhältnis:
1.509 (86/57)
Achsantrieb:
Kardan
Sekundäruntersetzungsverhältnis:
3.082 (22/23 x 29/09)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
2.375 (38/16)
2. Gang:
1.810 (38/21)
3. Gang:
1.400 (35/25)
4. Gang:
1.115 (29/26)
5. Gang:
0.935 (29/31)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
31.00 Grad
Nachlauf:
148 mm (5.8 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70R18M/C 59VHersteller/Typ:
BRIDGESTONE/BT028F
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
200/50R18M/C 76V
Hersteller/Typ:
BRIDGESTONE/BT028RZuladung:Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–190 kg (198–419 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
290 kPa (2.90 kgf/cm², 42 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
U2S3G2G0.book Page 2 Monday, September 20, 2010 9:50 AM
Page 105 of 110

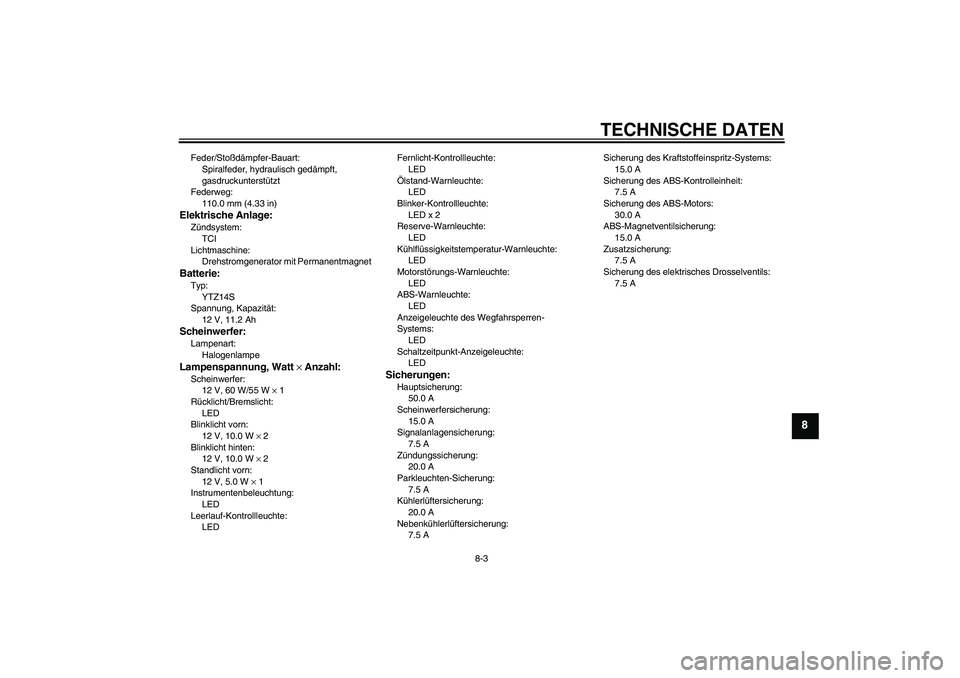

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LEDFernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED x 2
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
20.0 A
Parkleuchten-Sicherung:
7.5 A
Kühlerlüftersicherung:
20.0 A
Nebenkühlerlüftersicherung:
7.5 ASicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U2S3G2G0.book Page 3 Monday, September 20, 2010 9:50 AM
Page 106 of 110

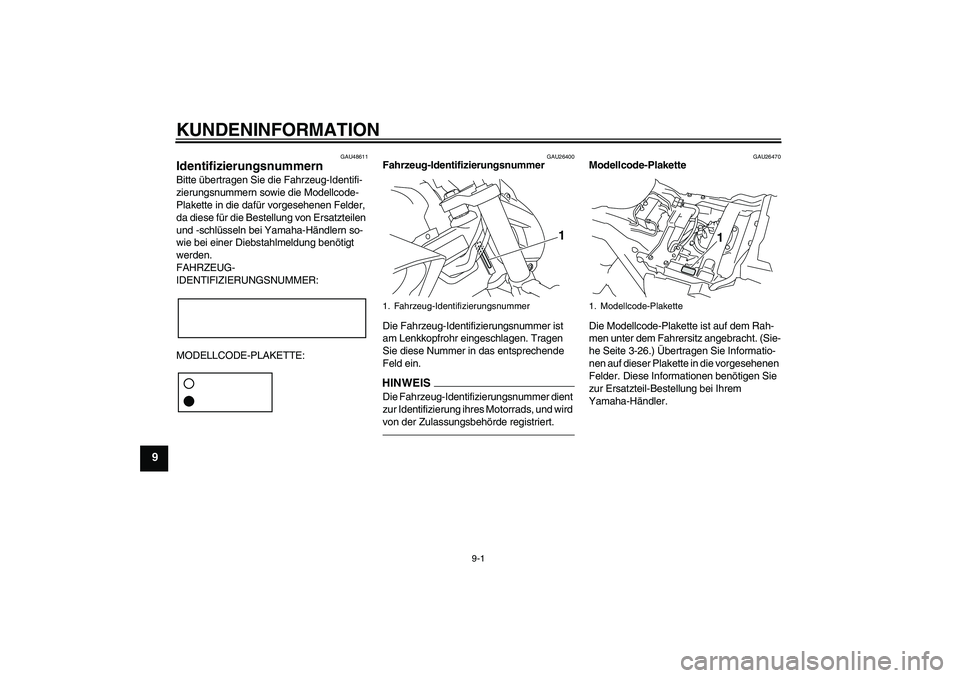

KUNDENINFORMATION
9-1
9
GAU48611
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-26.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U2S3G2G0.book Page 1 Monday, September 20, 2010 9:50 AM
Page 107 of 110

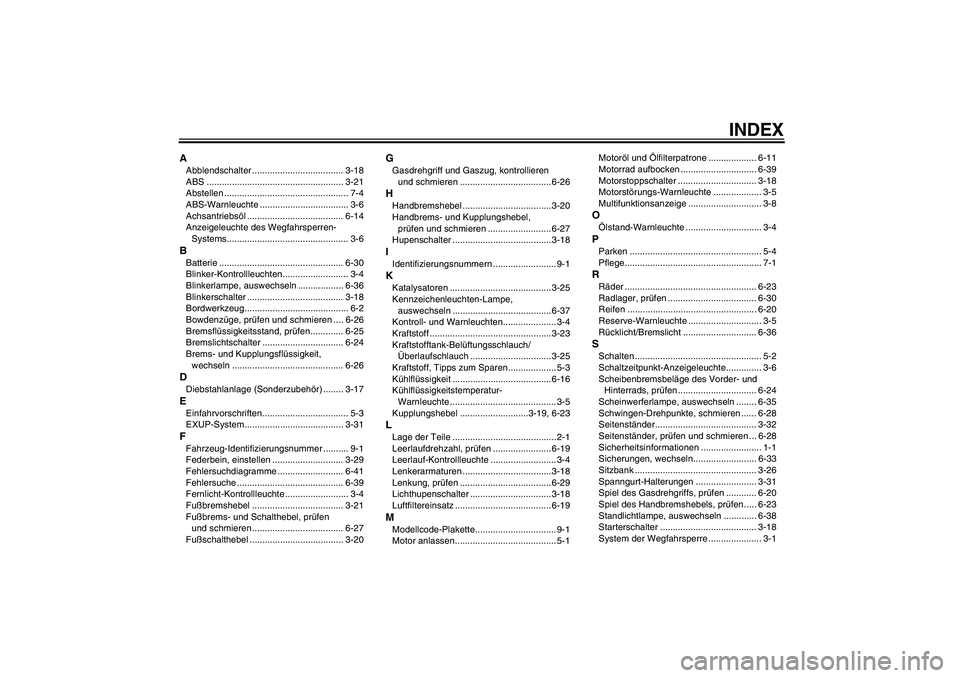

INDEX
AAbblendschalter .................................... 3-18
ABS ...................................................... 3-21
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-6BBatterie ................................................. 6-30
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-18
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen............. 6-25
Bremslichtschalter ................................ 6-24
Brems- und Kupplungsflüssigkeit,
wechseln ............................................ 6-26DDiebstahlanlage (Sonderzubehör) ........ 3-17EEinfahrvorschriften.................................. 5-3
EXUP-System....................................... 3-31FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-29
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-21
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-27
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-26HHandbremshebel ................................... 3-20
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-27
Hupenschalter ....................................... 3-18IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-25
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-37
Kontroll- und Warnleuchten..................... 3-4
Kraftstoff ................................................3-23
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-25
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-16
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel ...........................3-19, 6-23LLage der Teile .........................................2-1
Leerlaufdrehzahl, prüfen ....................... 6-19
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ...................................3-18
Lenkung, prüfen .................................... 6-29
Lichthupenschalter ................................ 3-18
Luftfiltereinsatz ...................................... 6-19MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1Motoröl und Ölfilterpatrone ................... 6-11
Motorrad aufbocken .............................. 6-39
Motorstoppschalter ............................... 3-18
Motorstörungs-Warnleuchte ................... 3-5
Multifunktionsanzeige ............................. 3-8
OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen ................................................... 6-20
Reserve-Warnleuchte ............................. 3-5
Rücklicht/Bremslicht ............................. 6-36SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte.............. 3-6
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-24
Scheinwerferlampe, auswechseln ........ 6-35
Schwingen-Drehpunkte, schmieren ...... 6-28
Seitenständer........................................ 3-32
Seitenständer, prüfen und schmieren ... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-33
Sitzbank ................................................ 3-26
Spanngurt-Halterungen ........................ 3-31
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen..... 6-23
Standlichtlampe, auswechseln ............. 6-38
Starterschalter ...................................... 3-18
System der Wegfahrsperre ..................... 3-1
U2S3G2G0.book Page 1 Monday, September 20, 2010 9:50 AM
Page 108 of 110
INDEXTTachometer ............................................. 3-7
Tankverschluss ..................................... 3-22
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-27
Teleskopgabel, prüfen .......................... 6-29VVentilspiel.............................................. 6-20
Verkleidungsteil und Abdeckungen,
abnehmen und montieren..................... 6-8
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-18
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen ............................... 6-10
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-32
U2S3G2G0.book Page 2 Monday, September 20, 2010 9:50 AM
Page 109 of 110
U2S3G2G0.book Page 3 Monday, September 20, 2010 9:50 AM
Page 110 of 110
AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.09-0.3×1 CR
(G)
DIC183
