YAMAHA VMAX 2011 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
20*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
21 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√
22ÖlfilterpatroneErsetzen.√√√
23*KühlsystemDen Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen .√√√√√
Wechseln. Alle 3 Jahre
24*EXUP-SystemFunktion, Seilzugspiel und Positi-
on der Laufrolle kontrollieren.√√√
25 AchsantriebsölDen Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√ √
Wechseln.√√√
26*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
27Sich bewegende
Teile und SeilzügeSchmieren.√√√√√
28*GasdrehgriffFunktion prüfen.
Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
Seilzug- und Griffgehäuse
schmieren.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3G2G0.book Page 6 Monday, September 20, 2010 9:50 AM

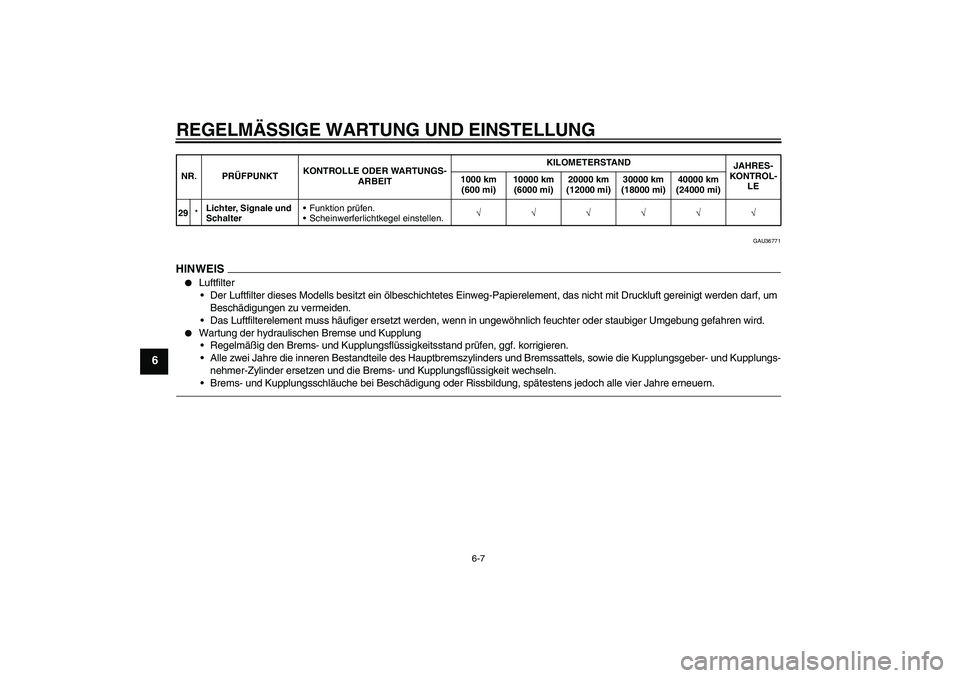

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAU36771
HINWEI
S


Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.


Wartung der hydraulischen Bremse und Kupplung
Regelmäßig den Brems- und Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bestandteile des Hauptbremszylinders und Bremssattels, sowie die Kupplungsgeber- und Kupplungs-
nehmer-Zylinder ersetzen und die Brems- und Kupplungsflüssigkeit wechseln.
Brems- und Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
29*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2S3G2G0.book Page 7 Monday, September 20, 2010 9:50 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18722
Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU46430
Verkleidungsteil A
Verkleidungsteil abnehmen1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-26.)
2. Die Abdeckung C abnehmen. (Siehe
Seite 6-9.)
3. Das Verkleidungsteil losschrauben
und dann abziehen.Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
2. Die Abdeckung montieren.
3. Den Fahrersitz montieren.
1. Verkleidungsteil A
2. Abdeckung A
1
2
1. Abdeckung B
2. Abdeckung C
1
2
1. Schraube11 1
1
U2S3G2G0.book Page 8 Monday, September 20, 2010 9:50 AM

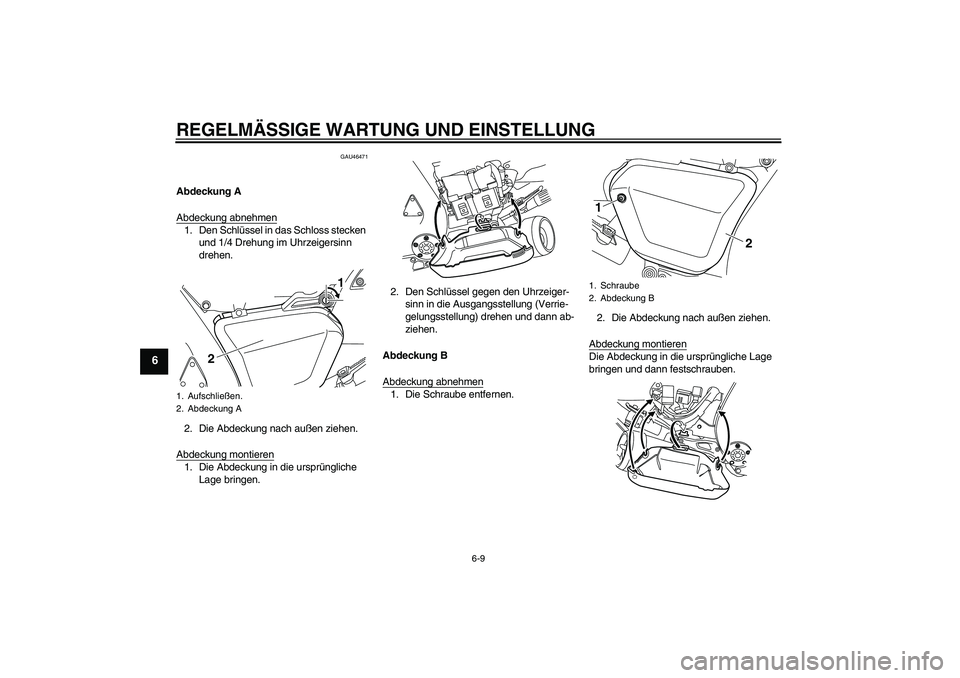

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
GAU46471
Abdeckung A
Abdeckung abnehmen1. Den Schlüssel in das Schloss stecken
und 1/4 Drehung im Uhrzeigersinn
drehen.
2. Die Abdeckung nach außen ziehen.
Abdeckung montieren1. Die Abdeckung in die ursprüngliche
Lage bringen.2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
Abdeckung B
Abdeckung abnehmen
1. Die Schraube entfernen.2. Die Abdeckung nach außen ziehen.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Aufschließen.
2. Abdeckung A
2
1
1. Schraube
2. Abdeckung B1
2
U2S3G2G0.book Page 9 Monday, September 20, 2010 9:50 AM

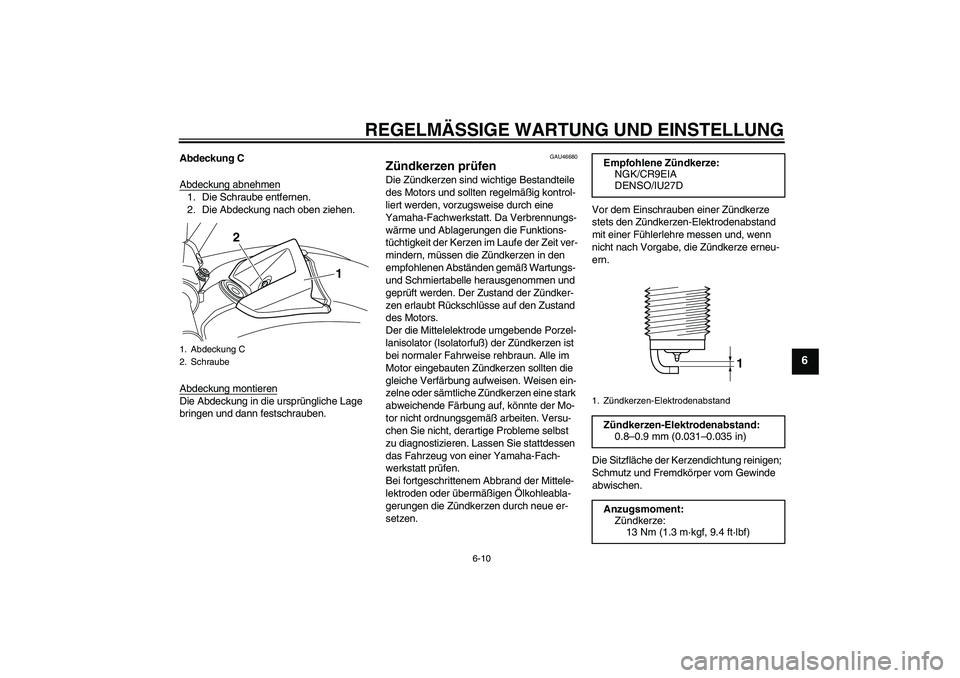

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
Abdeckung C
Abdeckung abnehmen1. Die Schraube entfernen.
2. Die Abdeckung nach oben ziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU46680
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und, wenn
nicht nach Vorgabe, die Zündkerze erneu-
ern.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
1. Abdeckung C
2. Schraube
1 2
Empfohlene Zündkerze:
NGK/CR9EIA
DENSO/IU27D
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
U2S3G2G0.book Page 10 Monday, September 20, 2010 9:50 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-
rend Sie ihn hineindrücken.
GAU19908
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
2
3
1
U2S3G2G0.book Page 11 Monday, September 20, 2010 9:50 AM

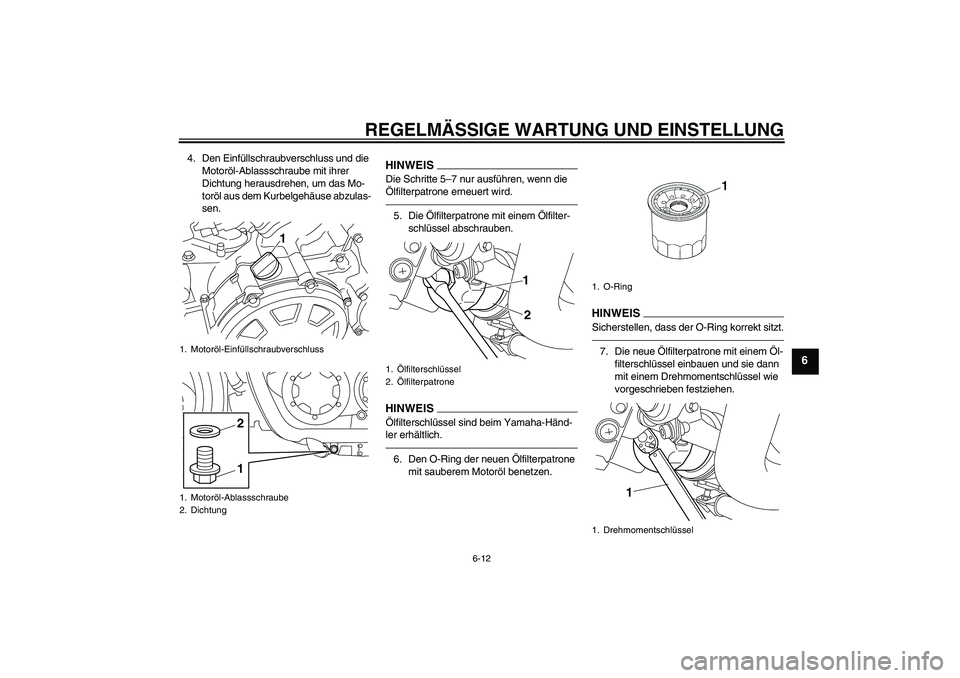

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
sen.
HINWEISDie Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.6. Den O-Ring der neuen Ölfilterpatrone
mit sauberem Motoröl benetzen.
HINWEI
S
Sicherstellen, dass der O-Ring korrekt sitzt.7. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
2. Dichtung
1
12
1.Ölfilterschlüssel
2.Ölfilterpatrone
1
2
1. O-Ring
1. Drehmomentschlüssel
1
U2S3G2G0.book Page 12 Monday, September 20, 2010 9:50 AM

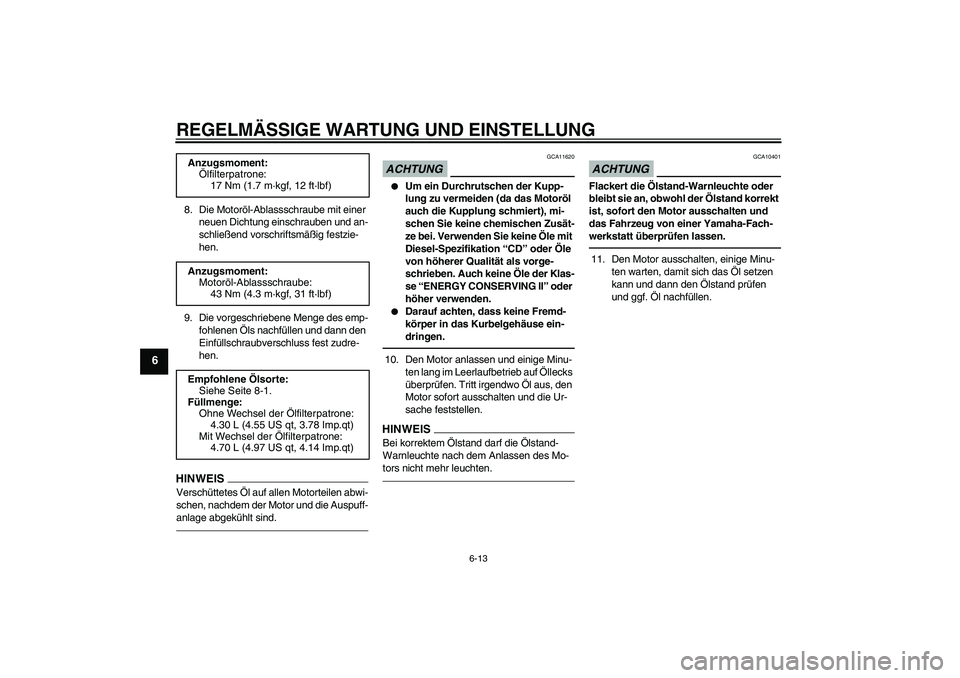

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-
anlage abgekühlt sind.
ACHTUNG
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.
ACHTUNG
GCA10401
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, obwohl der Ölstand korrekt
ist, sofort den Motor ausschalten und
das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.11. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen. Anzugsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.70 L (4.97 US qt, 4.14 Imp.qt)
U2S3G2G0.book Page 13 Monday, September 20, 2010 9:50 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
GAU46577

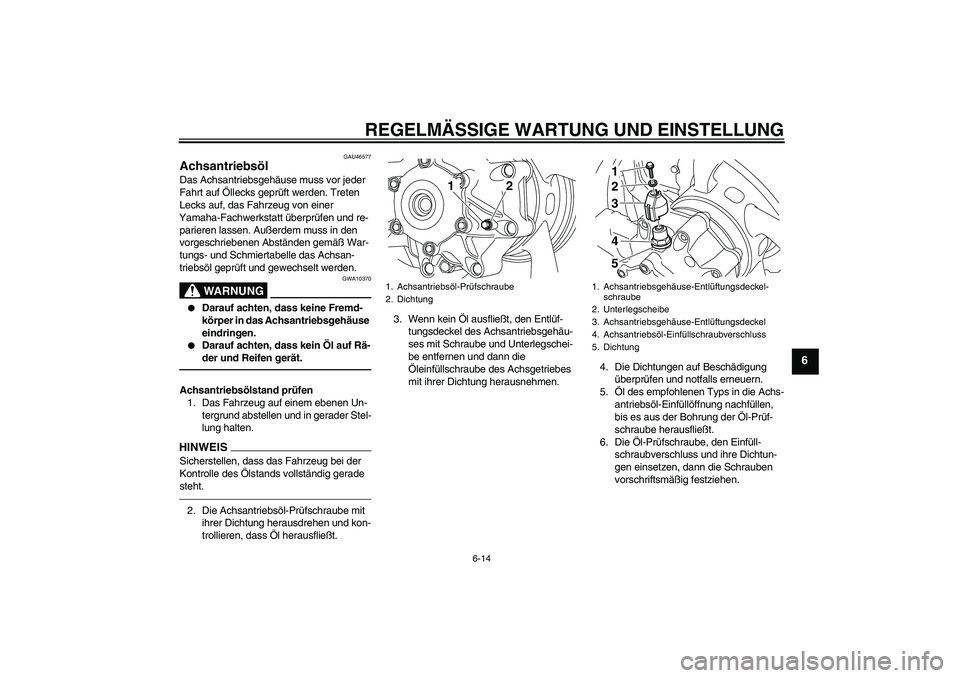

Achsantriebsöl Das Achsantriebsgehäuse muss vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen gemäß War-
tungs- und Schmiertabelle das Achsan-
triebsöl geprüft und gewechselt werden.
WARNUNG
GWA10370


Darauf achten, dass keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.


Darauf achten, dass kein Öl auf Rä-
der und Reifen gerät.
Achsantriebsölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEISSicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht.2. Die Achsantriebsöl-Prüfschraube mit
ihrer Dichtung herausdrehen und kon-
trollieren, dass Öl herausfließt.3. Wenn kein Öl ausfließt, den Entlüf-
tungsdeckel des Achsantriebsgehäu-
ses mit Schraube und Unterlegschei-
be entfernen und dann die
Öleinfüllschraube des Achsgetriebes
mit ihrer Dichtung herausnehmen.4. Die Dichtungen auf Beschädigung
überprüfen und notfalls erneuern.
5.Öl des empfohlenen Typs in die Achs-
antriebsöl-Einfüllöffnung nachfüllen,
bis es aus der Bohrung der Öl-Prüf-
schraube herausfließt.
6. Die Öl-Prüfschraube, den Einfüll-
schraubverschluss und ihre Dichtun-
gen einsetzen, dann die Schrauben
vorschriftsmäßig festziehen.
1. Achsantriebsöl-Prüfschraube
2. Dichtung
1
2
1. Achsantriebsgehäuse-Entlüftungsdeckel-
schraube
2. Unterlegscheibe
3. Achsantriebsgehäuse-Entlüftungsdeckel
4. Achsantriebsöl-Einfüllschraubverschluss
5. Dichtung
3 2 145
U2S3G2G0.book Page 14 Monday, September 20, 2010 9:50 AM

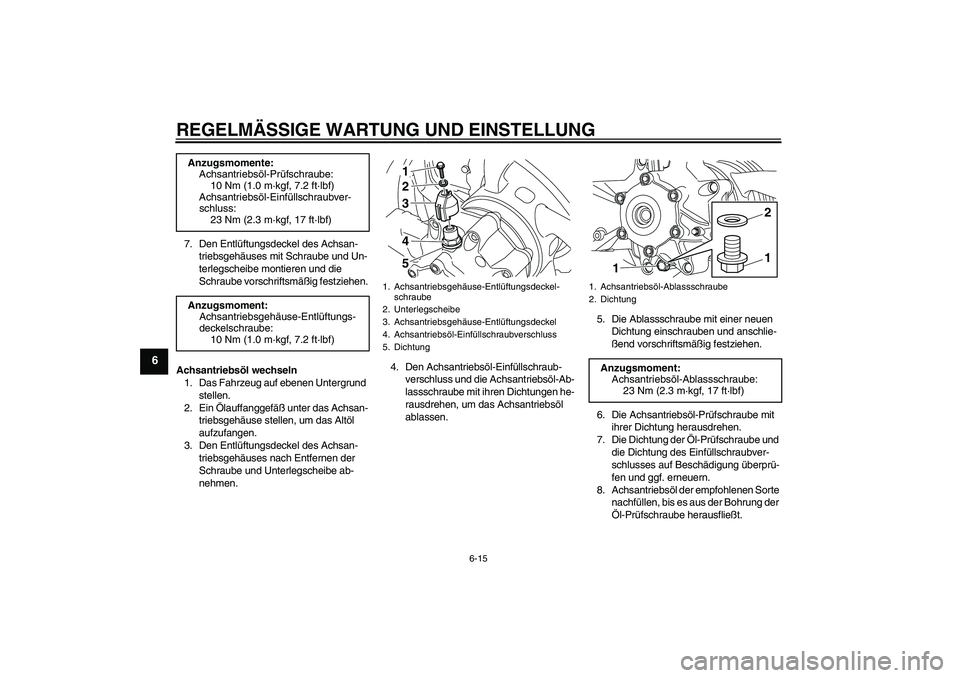

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
7. Den Entlüftungsdeckel des Achsan-
triebsgehäuses mit Schraube und Un-
terlegscheibe montieren und die
Schraube vorschriftsmäßig festziehen.
Achsantriebsöl wechseln
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
3. Den Entlüftungsdeckel des Achsan-
triebsgehäuses nach Entfernen der
Schraube und Unterlegscheibe ab-
nehmen.4. Den Achsantriebsöl-Einfüllschraub-
verschluss und die Achsantriebsöl-Ab-
lassschraube mit ihren Dichtungen he-
rausdrehen, um das Achsantriebsöl
ablassen.5. Die Ablassschraube mit einer neuen
Dichtung einschrauben und anschlie-
ßend vorschriftsmäßig festziehen.
6. Die Achsantriebsöl-Prüfschraube mit
ihrer Dichtung herausdrehen.
7. Die Dichtung der Öl-Prüfschraube und
die Dichtung des Einfüllschraubver-
schlusses auf Beschädigung überprü-
fen und ggf. erneuern.
8. Achsantriebsöl der empfohlenen Sorte
nachfüllen, bis es aus der Bohrung der
Öl-Prüfschraube herausfließt. Anzugsmomente:
Achsantriebsöl-Prüfschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Achsantriebsöl-Einfüllschraubver-
schluss:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Anzugsmoment:
Achsantriebsgehäuse-Entlüftungs-
deckelschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Achsantriebsgehäuse-Entlüftungsdeckel-
schraube
2. Unterlegscheibe
3. Achsantriebsgehäuse-Entlüftungsdeckel
4. Achsantriebsöl-Einfüllschraubverschluss
5. Dichtung
3 2 145
1. Achsantriebsöl-Ablassschraube
2. DichtungAnzugsmoment:
Achsantriebsöl-Ablassschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1
12
U2S3G2G0.book Page 15 Monday, September 20, 2010 9:50 AM
