YAMAHA VMAX 2016 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2016, Model line: VMAX, Model: YAMAHA VMAX 2016Pages: 112, PDF-Größe: 3.15 MB
Page 41 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-26
3
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schäd en am
A bgaskatalysator.
GAU46843
Sitz bankFahrersitz

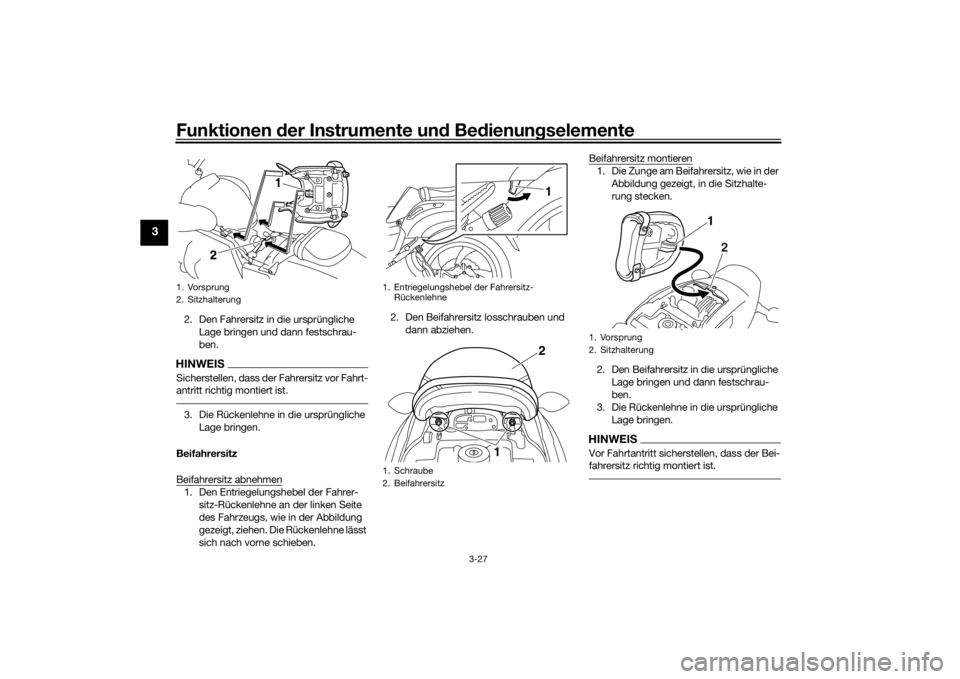

Fahrersitz abnehmen1. Den Entriegelungshebel der Fahrer-
sitz-Rückenlehne an der linken Seite
des Fahrzeugs, wie in der Abbildung
gezeigt, ziehen. Die Rückenlehne lässt
sich nach vorne schieben.
2. Den Fahrersitz losschrauben und dann abziehen.
Fahrersitz montieren
1. Die Zunge an der Vorderseite des Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken.
1. Entriegelungshebel der Fahrersitz-Rückenlehne
1
1. Fahrersitz-Rückenlehne
1. Schraube
11
U2CEG1G0.book Page 26 Tuesday, November 10, 2015 1:35 PM
Page 42 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-27
3
2. Den Fahrersitz in die ursprüngliche
Lage bringen und dann festschrau-
ben.HINWEISSicherstellen, dass der Fahrersitz vor Fahrt-
antritt richtig montiert ist.3. Die Rückenlehne in die ursprüngliche
Lage bringen.
Beifahrersitz
Beifahrersitz abnehmen1. Den Entriegelungshebel der Fahrer- sitz-Rückenlehne an der linken Seite
des Fahrzeugs, wie in der Abbildung
gezeigt, ziehen. Die Rückenlehne lässt
sich nach vorne schieben. 2. Den Beifahrersitz losschrauben und
dann abziehen. Beifahrersitz montieren
1. Die Zunge am Beifahrersitz, wie in der
Abbildung gezeigt, in die Sitzhalte-
rung stecken.
2. Den Beifahrersitz in die ursprüngliche Lage bringen und dann festschrau-
ben.
3. Die Rückenlehne in die ursprüngliche
Lage bringen.HINWEISVor Fahrtantritt sicherstellen, dass der Bei-
fahrersitz richtig montiert ist.
1. Vorsprung
2. Sitzhalterung
1
2
1. Entriegelungshebel der Fahrersitz-Rückenlehne
1. Schraube
2. Beifahrersitz
12
1
1. Vorsprung
2. Sitzhalterung
1
2
U2CEG1G0.book Page 27 Tuesday, November 10, 2015 1:35 PM
Page 43 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-28
3
GAU14735
Teleskopg ab el einstellen
WARNUNG
GWA10181
Bei de Ga belholme stets g leichmäßig
einstellen. Eine un gleichmäßig e Einstel-
lun g b eeinträchti gt Fahrverhalten un d
S ta bilität.Die Teleskopgabel ist mit Schrauben zur
Einstellung von Federvorspannung, sowie
Zug- und Druckstufendämpfung ausgerüs-
tet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung (Fe-
derung weicher) beide Einstellschrauben in
Richtung (b) drehen. Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung.
Zu
gstufen dämpfun g
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.

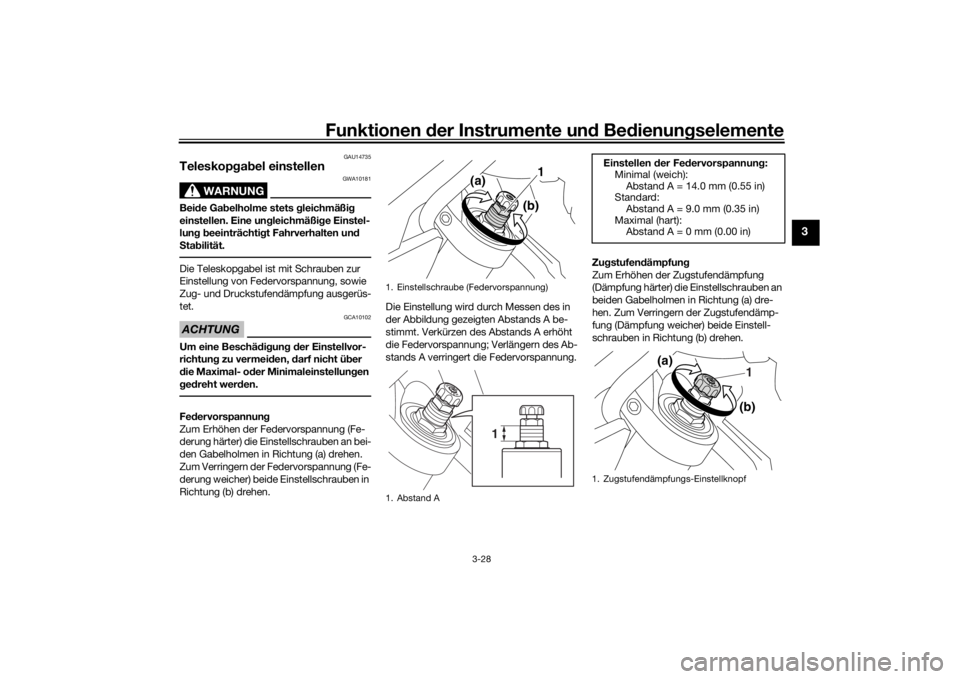

1. Einstellschraube (Federvorspannung)
1. Abstand A
(a)
(b)
1
1
Einstellen der Fe dervorspannun g:
Minimal (weich):
Abstand A = 14.0 mm (0.55 in)
Standard: Abstand A = 9.0 mm (0.35 in)
Maximal (hart): Abstand A = 0 mm (0.00 in)
1. Zugstufendämpfungs-Einstellknopf
(a)
(b)1
U2CEG1G0.book Page 28 Tuesday, November 10, 2015 1:35 PM
Page 44 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-29
3
Druckstufen dämpfun g
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Druckstufen-
dämpfung (Dämpfung weicher) beide Ein-
stellschrauben in Richtung (b) drehen.
HINWEISObwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus auf-
grund von kleinen Abweichungen in der
Herstellung nicht exakt den oben genann-
ten Vorgaben entsprechen mag, repräsen-
tiert die tatsächliche Anzahl von Klicks den
gesamten Einstellbereich. Um eine präzise
Einstellung zu erzielen, sollte man die An-
zahl Positionen der einzelnen Dämpfungs-
Einstellmechanismen überprüfen und die
obigen Angaben entsprechend revidieren.
GAU46494
Fe der bein einstellenDieses Federbein ist mit einem Einstell-
knopf für die Federvorspannung und Ein-
stellknöpfen für die Zug- und Druckstufen-
dämpfung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Einstellknopf in Rich-
tung (a) drehen. Zum Verringern der Feder-
vorspannung (Federung weicher) den
Einstellknopf in Richtung (b) drehen.HINWEISDie entsprechende Markierung auf dem
Einstellmechanismus auf das Ende des
Einstellknopfes ausrichten.
Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 17 Klick(s) in Richtung (b)*
Standard:
12 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*

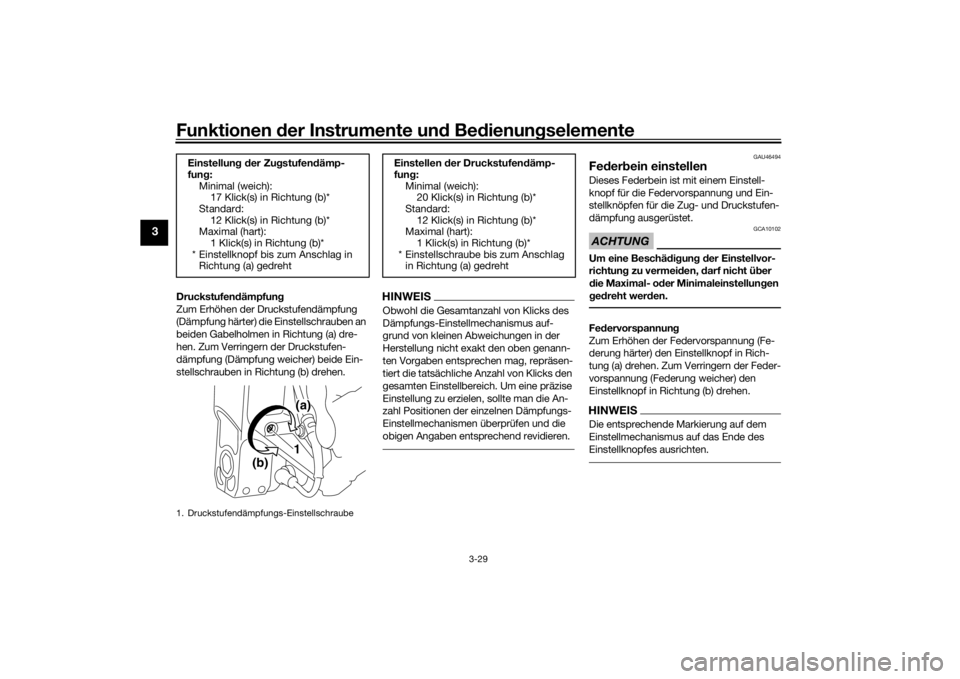

* Einstellknopf bis zum Anschlag in Richtung (a) gedreht 1. Druckstufendämpfungs-Einstellschraube
1
(b) (a)
Einstellen
der Druckstufen dämp-
fun g:
Minimal (weich): 20 Klick(s) in Richtung (b)*
Standard:
12 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
U2CEG1G0.book Page 29 Tuesday, November 10, 2015 1:35 PM
Page 45 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-30
3
Zu gstufen dämpfun g
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen. Druckstufen
dämpfun g
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.

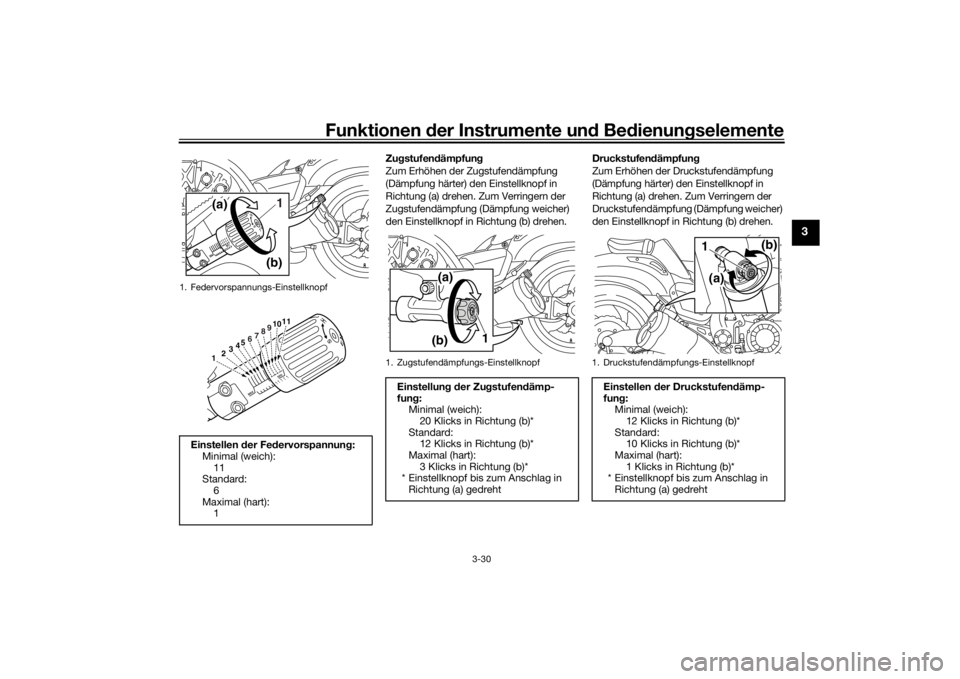

1. Federvorspannungs-EinstellknopfEinstellen der Fe dervorspannun g:
Minimal (weich): 11
Standard:
6
Maximal (hart): 1
(a)
(b)
1
5
4
3
2
1
11
67
10
9
8
1. Zugstufendämpfungs-Einstellknopf
Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 20 Klicks in Richtung (b)*
Standard: 12 Klicks in Richtung (b)*
Maximal (hart):
3 Klicks in Richtung (b)*
* Einstellknopf bis zum Anschlag in Richtung (a) gedreht
(b)(a)
1
1. Druckstufendämpfungs-Einstellknopf
Einstellen der Druckstufen dämp-
fun g:
Minimal (weich): 12 Klicks in Richtung (b)*
Standard: 10 Klicks in Richtung (b)*
Maximal (hart):
1 Klicks in Richtung (b)*
* Einstellknopf bis zum Anschlag in Richtung (a) gedreht
(b)
(a)
1
U2CEG1G0.book Page 30 Tuesday, November 10, 2015 1:35 PM
Page 46 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-31
3
HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen für jeden einzelnen Dämpfungs-
Einstellmechanismus überprüfen. Der Ver-
stellumfang entspricht möglicherweise auf-
grund von kleinen Abweichungen in der
Herstellung nicht exakt den aufgeführten
technischen Angaben.
WARNUNG
GWA10222
Dieses Fe der bein enthält S tickstoff un-
ter hohem Druck. Lesen Sie die folg en-
d en Informationen aufmerksam durch,
b evor Sie mit d em Feder bein hantieren.
Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
Den Zylind er niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst . Brin
gen
S ie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartung .
GAU15152

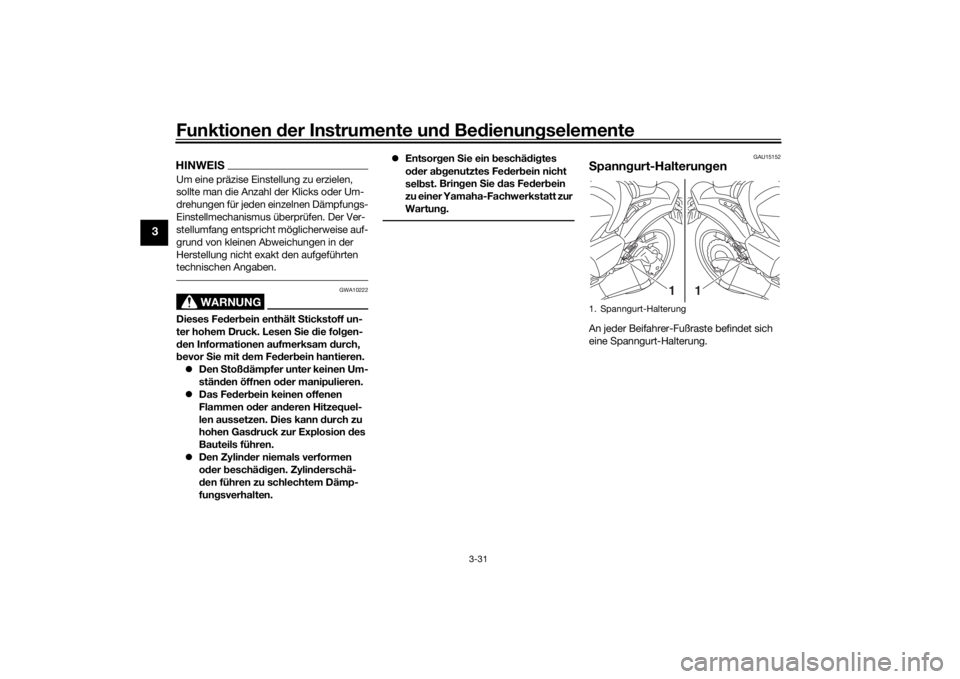

Spann gurt-Halterung enAn jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.1. Spanngurt-Halterung
1
1
U2CEG1G0.book Page 31 Tuesday, November 10, 2015 1:35 PM
Page 47 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-32
3
GAU41942
EXUP- SystemDieses Modell ist mit einem Yamaha EXUP-
System (EXhaust Ultimate Power valve)
ausgestattet. Dieses System verstärkt die
Motorleistung durch ein Ventil, das den
Durchmesser des Krümmers reguliert. Das
EXUP-System-Ventil wird ständig durch ei-
nen computergesteuerten Servomotor in
Abhängigkeit von der Motordrehzahl ver-
stellt.ACHTUNG
GCA15611
Die im Yamaha-Werk vor genommene
Einstellun g d es EXUP- Systems beruht
auf zahlreichen Tests. Eine Än derun g
d ieser Einstellun g ohne ausreichen de
Fachkenntnis kann zu Leistun gsa bfall
und Motorschä den führen.
GAU15306

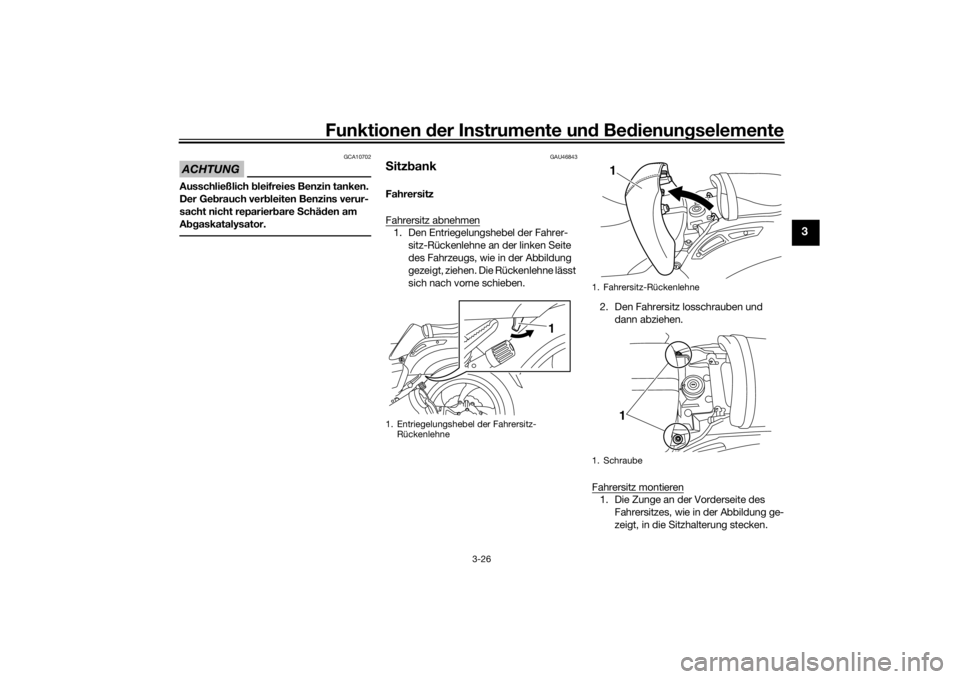

S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter S ei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F alls S
tö
rungen an diesem S
ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
U2CEG1G0.book Page 32 Tuesday, November 10, 2015 1:35 PM
Page 48 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-33
3
GAU44893
Zünd unter brechun gs- u. Anlass-
sperrschalter- SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.U2CEG1G0.book Page 33 Tuesday, November 10, 2015 1:35 PM
Page 49 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-34
3
Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2. Sicherstellen, dass der Motorstoppschalter
auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
U2CEG1G0.book Page 34 Tuesday, November 10, 2015 1:35 PM
Page 50 of 112
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-1
4
GAU15599
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahr zeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartung sarbeiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig un g d es Fahrzeug s. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Belüftungsschlauch und
Überlaufschlauch auf Verstopfungen,
Risse oder Beschädigung prüfen und Schlauchanschlüsse kontrollieren. 3-24, 3-25
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum
vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-11
Achsantrie bsöl • Fahrzeug auf Öllecks kontrollieren. 6-14
Kühlflüssig keit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren. 6-16
U2CEG1G0.book Page 1 Tuesday, November 10, 2015 1:35 PM
