YAMAHA VMAX 2016 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-30
6
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Lyft upp framhjulet från marken. (Se
sidan 6-39.) VARNING! Se till att for-
donet står stadigt så att det inte fal-
ler omkull och orsakar
personskador.
[MWA10752]

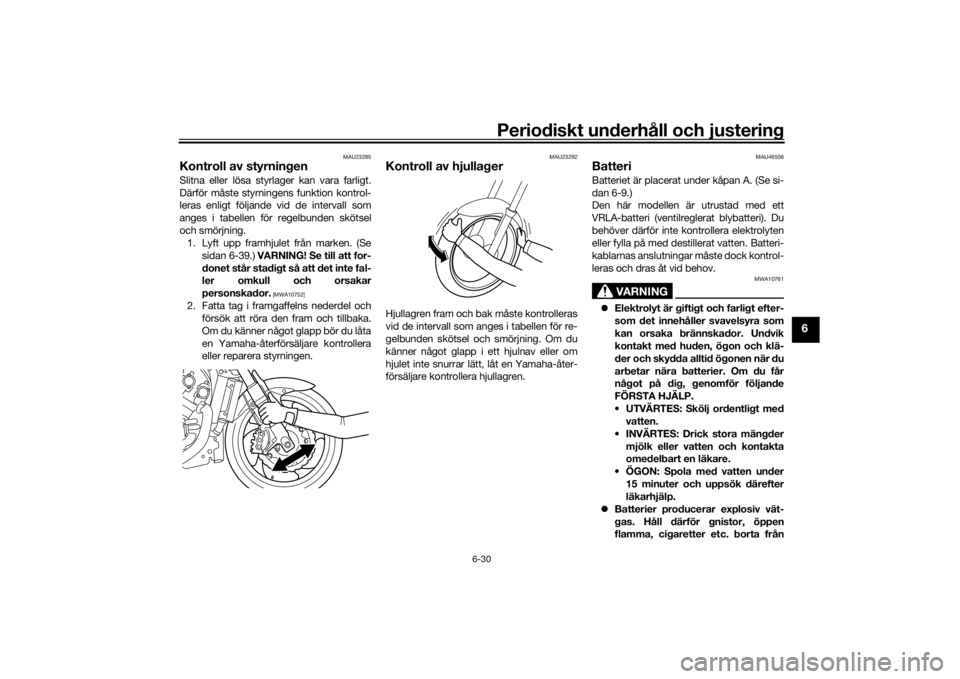

2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återför säljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU46556
BatteriBatteriet är placerat under kåpan A. (Se si-
dan 6-9.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
 Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
U2CEM1M0.book Page 30 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-31
6
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ta bort batteriet
1. Ta bort kåpa A. (Se sidan 6-9.)
2. Koppla först bort den negativa batteri- kabeln, sedan den positiva. VIKTIGT:
När du tar bort batteriet ska du kon-
trollera att nyckeln är i läget “OFF”
och sedan koppla bort den negativa
kabeln innan du kopplar bort den
positiva.
[MCA16303]
3. Ta bort batterskyddets bultar, lyft bat- teriskyddet (tillsammans med ECU:n),
flytta sedan skyddet åt sidan.
4. Ta bort huvudsäkringen (tillsammans med fästbandet) från dess hållare.
5. Koppla loss kontakt A. 6. Ta bort gummidämparen.
7. Vik upp värmeisoleringen som visas.

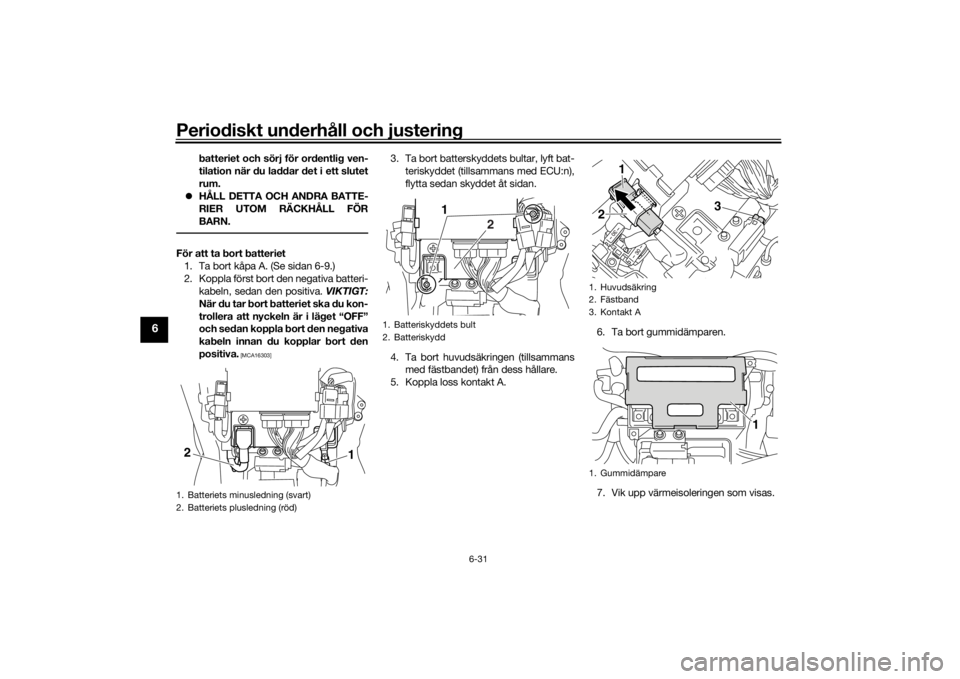

1. Batteriets minusledning (svart)
2. Batteriets plusledning (röd)2
1
1. Batteriskyddets bult
2. Batteriskydd
1
2
1. Huvudsäkring
2. Fästband
3. Kontakt A
1. Gummidämpare2
1
3
1
U2CEM1M0.book Page 31 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-32
6
8. Ta ut batteriet ur hållaren.
För att ladda batteriet
Låt en Yamaha-återför säljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.
För att förvara batteriet 1. Om fordonet inte kommer att använ- das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du kon-
trollera att nyckeln är i läget “OFF”
och sedan koppla bort den negativa
kabeln innan du kopplar bort den
positiva.
[MCA16303]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
För att montera batterietTIPSSe till att batteriet är fulladdat.1. Placera batteriet i avsett utrymme.
2. Vik tillbaka värmeisoleringen till sitt ur- sprungliga läge. VIKTIGT: Se till att
värmeisoleringen är i sitt ursprung-
liga läge och är vikt på rätt sätt.
[MCA16551]
3. Montera gummidämparen.
4. Anslut kontakt A.
5. Montera huvudsäkringen (tillsammans med fästbandet) på dess hållare.
6. Placera batteriskyddet (tillsammans med ECU:n) där det ska sitta och
skruva fast det med bultarna.
7. Anslut först den positiva batterikabeln, sedan den negativa. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att nyckeln är i läget “OFF” och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16841]
8. Montera kåpan.

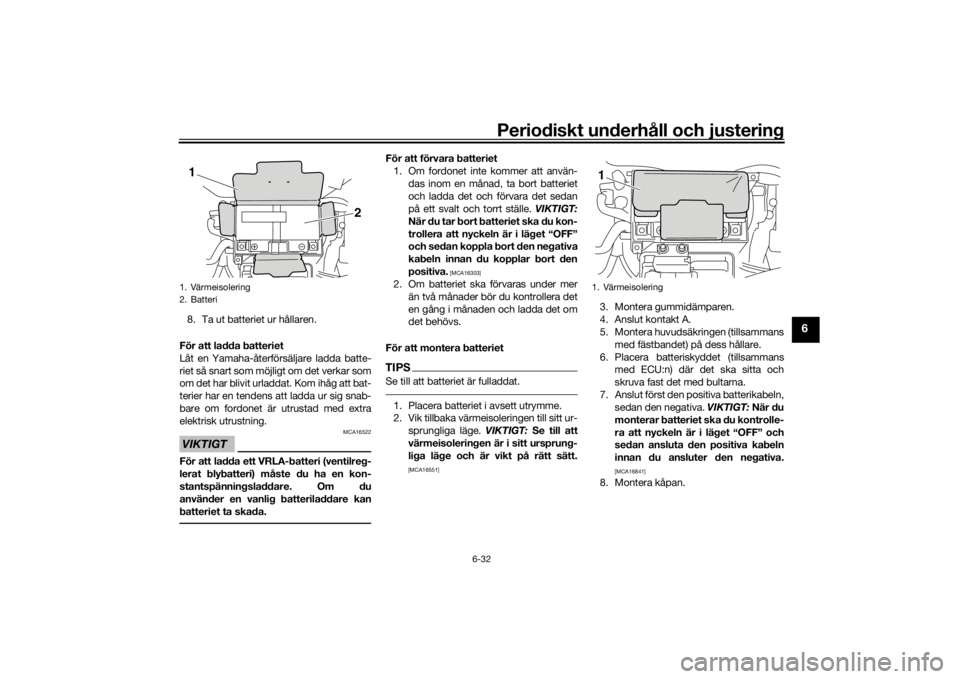

1. Värmeisolering
2. Batteri1
2
1. Värmeisolering1
U2CEM1M0.book Page 32 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-33
6
VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU46456
Byte av säkringarHuvudsäkringen och ABS-motorsäkringen
är placerade bakom kåpan A. (Se sidan
6-9.)
Säkringsbox 1 är placerad under förarens
sadel. (Se sidan 3-23.)Säkringsbox 1
Säkringsbox 2 är placerad bakom panel B.

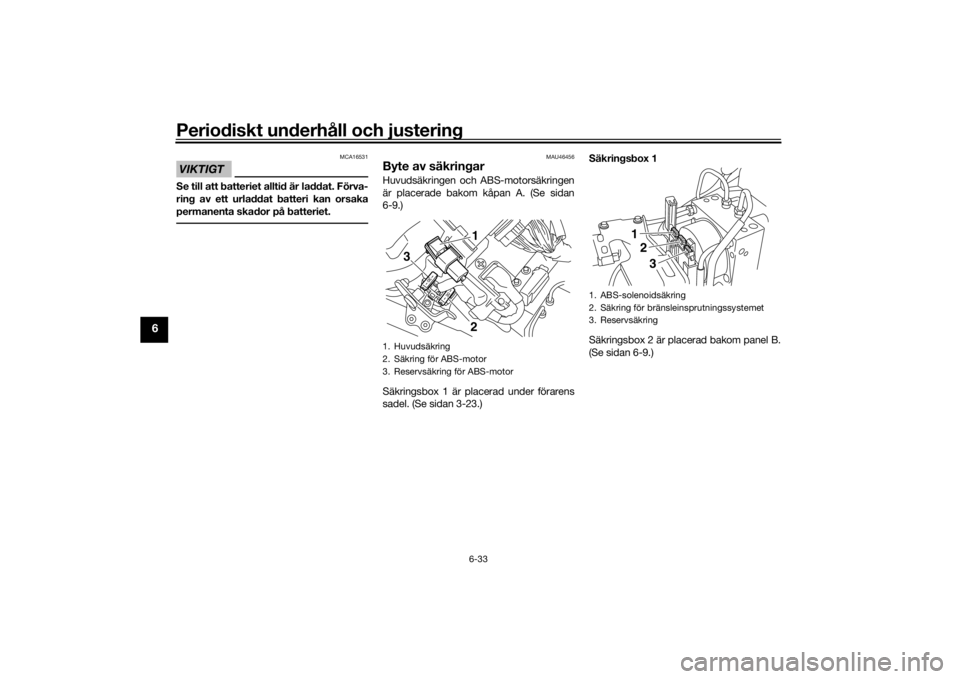

(Se sidan 6-9.)1. Huvudsäkring
2. Säkring för ABS-motor
3. Reservsäkring för ABS-motor
1
3
2
1. ABS-solenoidsäkring
2. Säkring för bränsleinsprutningssystemet
3. Reservsäkring
123
U2CEM1M0.book Page 33 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-34
6
Säkringsbox 2
Om en säkring är sönder, byt ut den enligt
följande.1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring med högre amperetal än det som rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON”
och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
1. Säkring för tändning
2. Säkring för ABS styrenhet
3. Säkring för strålkastare
4. Backupsäkring (säkring för klocka och startspärrsystem)
5. Säkring för ETV (elektriskt gasspjäll)
6. Motorsäkring för kylfläkt
7. Reservsäkring
8. Säkring för signalsystem
9. Säkring för parkeringsljus
10.Säkring för underordnad kylfläktmotor
1 23456
7
8
10
7
9
Säkringar:
Huvudsäkring:
50.0 A
Säkring för tändning: 20.0 A
Säkring för parkeringsljus: 7.5 A
Säkring för signalsystem:
7.5 A
Säkring för strålkastare: 15.0 A
Motorsäkring för kylfläkt: 20.0 A
Säkring för underordnad
kylfläktmotor: 7.5 A
Säkring för bränsleinsprutningssys-
temet: 15.0 A
Säkring för ABS styrenhet:
7.5 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring: 15.0 A
Backupsäkring:
7.5 A
Säkring för ETV (elektriskt
gasspjäll):
7.5 A
U2CEM1M0.book Page 34 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-35
6
MAU46463
Byte av strålkastarlampaDenna modell är utrustad med en strålkas-
tare med halogenlampa. Om strålkastar-
lampan går sönder, byt ut den enligt
följande.VIKTIGT
MCA10651
Var försiktig så att du inte skadar följan-
de delar: Strålkastarlampa
Ta inte på glaset med fingrarna och
se till att du inte får olja på glaset ef-
tersom det kan påverka ljuset i lam-
pan och lampans livslängd
reduceras avsevärt. Torka av glaset
på glödlampan mycket noga med
en trasa fuktad i alkohol eller thin-
ner.
 Strålkastarglas
Sätt inte på någon form av självhäf-
tande film eller klisterlapp på strål-
kastarglaset.
Sätt inte i någon glödlampa med
högre effekt än den som rekom-
menderas.
1. Ta bort strålkastarinsatsen genom att
lossa bultarna.
2. Koppla loss strålkastarlampans kon- takt och ta sedan bort skyddet över
strålkastarlampan. 3. Haka av strålkastarlampans hållare
och ta bort den trasiga lampan.
4. Sätt i en ny glödlampa och sätt fast den med lamphållaren.
5. Sätt på skyddet över strålkastarlam- pan och koppla in strålkastarlampans

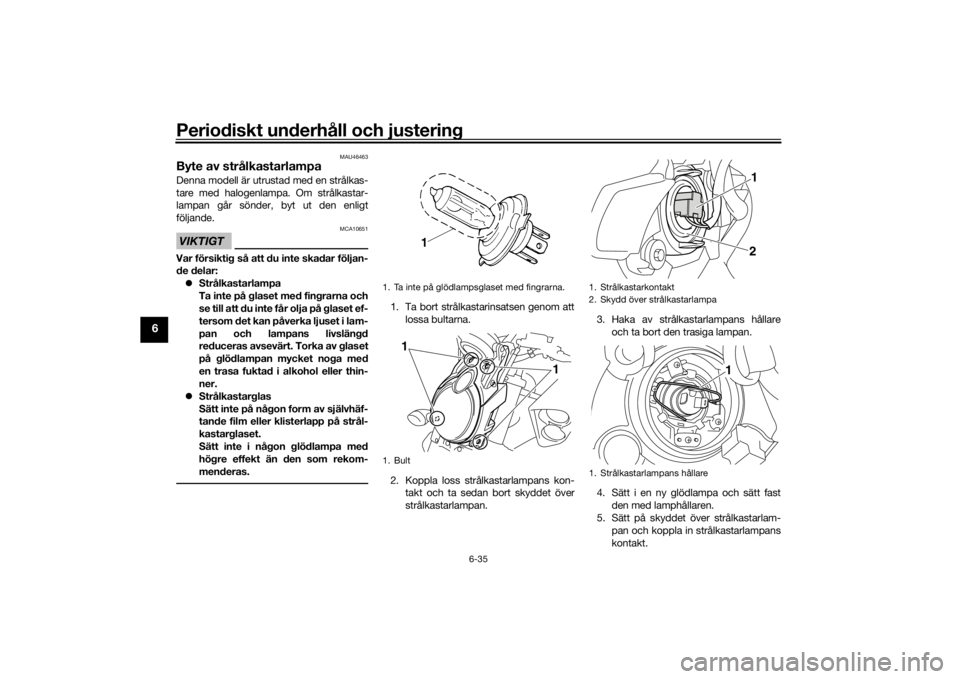

kontakt.1. Ta inte på glödlampsglaset med fingrarna.
1. Bult
1
1
1. Strålkastarkontakt
2. Skydd över strålkastarlampa
1. Strålkastarlampans hållare
1
2
1
U2CEM1M0.book Page 35 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-36
6
6. Montera strålkastarinsatsen genomatt skruva fast bultarna.
7. Låt en Yamaha-återförsäljare ställa in ljuset vid behov.
MAU46405
Byte av parkeringsljuslampaOm parkeringsljuslampan går sönder, byt
ut den enligt följande.1. Ta bort strålkastaren. (Se sidan 6-35.)
2. Ta bort för parkeringsljusets lampa
(tillsammans med lampan) genom att
vrida den moturs.
3. Ta bort den trasiga lampan genom att dra loss den från kontakten. 4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.

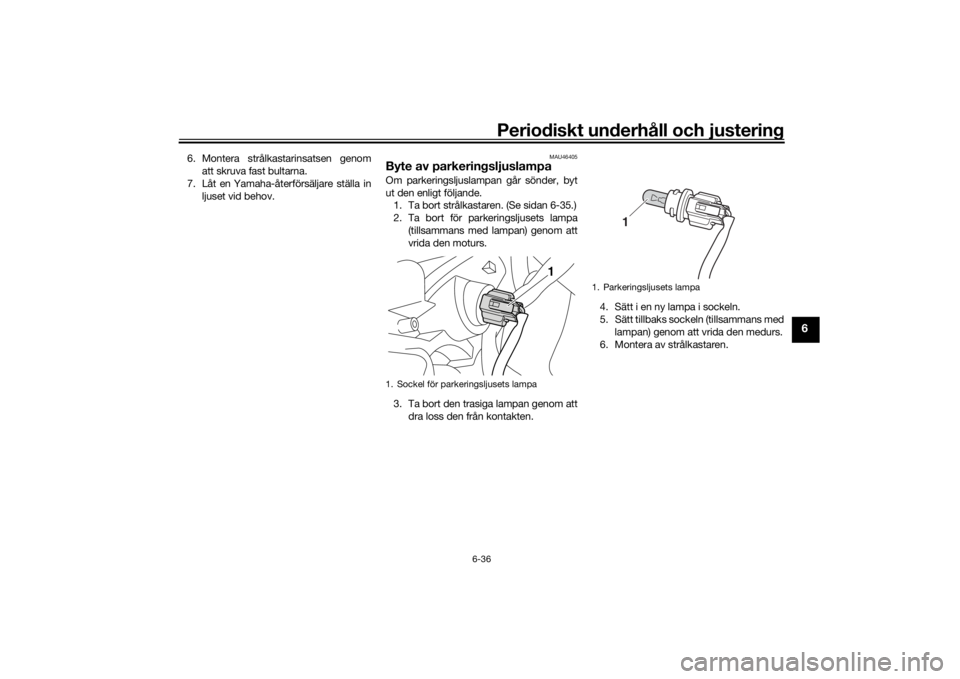

6. Montera av strålkastaren.1. Sockel för parkeringsljusets lampa
1
1. Parkeringsljusets lampa
1
U2CEM1M0.book Page 36 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-37
6
MAU70540
Bromsljus/bakljusDenna modell är utrustad med ett broms-
ljus/bakljus av LED-typ.
Om ett bromsljus/bakljus inte fungerar ska
du låta en Yamaha-återförsäljare kontrolle-
ra det.
MAU24205
Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam- pan genom att lossa skruven.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs. 3. Sätt i en ny lampa i sockeln, tryck in
den och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva fast skruven. VIKTIGT: Dra inte åt
skruven för hårt eftersom lampgla-
set kan gå sönder.
[MCA11192]

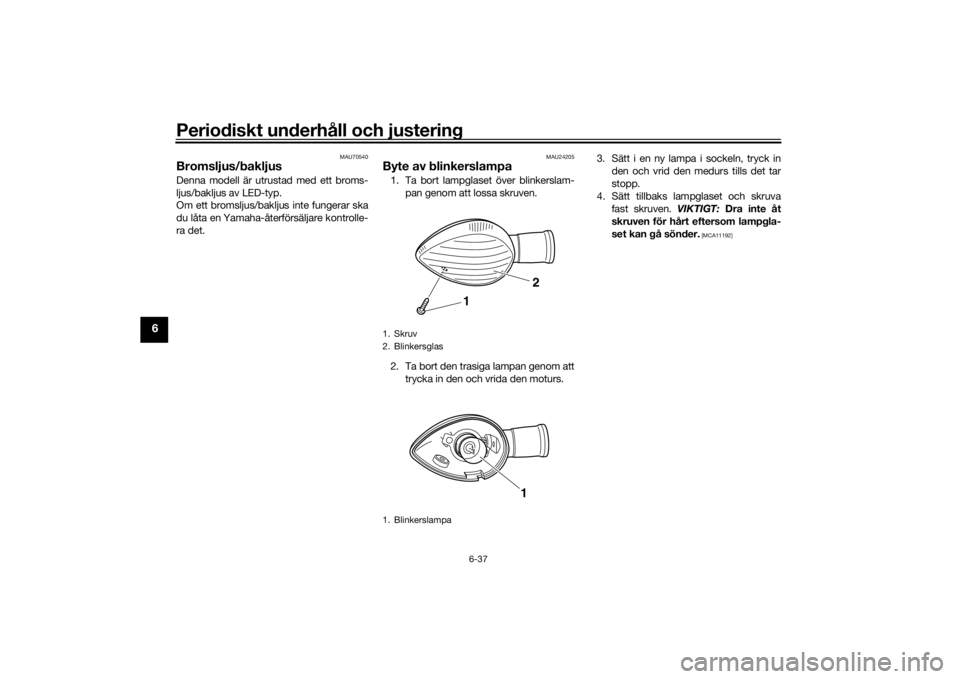

1. Skruv
2. Blinkersglas
1. Blinkerslampa
1
2
1
U2CEM1M0.book Page 37 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-38
6
MAU50453
Byte av nummerskyltsbelysning1. Ta bort fästplåten genom att ta bortbultarna.
2. Ta bort bultarna för nummerskyltsbe- lysningen. 3. Dra nummerskyltens belysningsenhet
utåt så som visas för att komma åt
lampan och sockeln.
4. Ta bort nummerskyltsbelysningens lampsockel (tillsammans med lampan)
genom att vrida den moturs och dra
sedan ut den.
5. Ta bort den trasiga lampan genom att
dra ut den. 6. Sätt i en ny lampa i sockeln.
7. Montera sockeln (tillsammans med
lampan) genom att trycka in den och
sedan vrida den medurs tills det tar
stopp.
8. Placera nummerskyltsbelysningen där
den ska sitta och montera sedan bul-
tarna.
9. Sätt på fästplåten genom att skruva

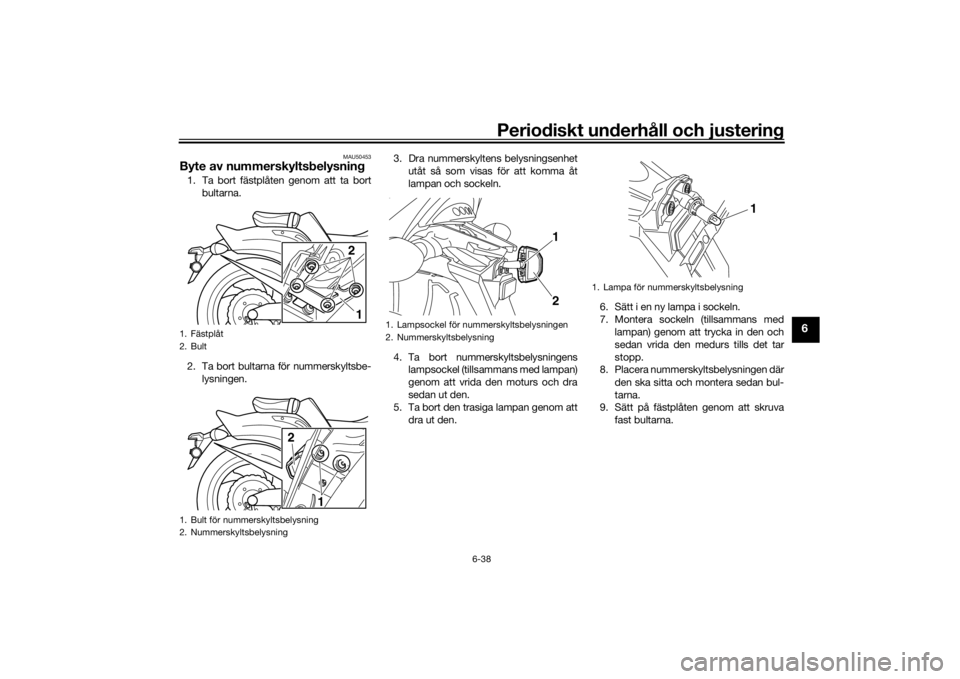

fast bultarna.1. Fästplåt
2. Bult
1. Bult för nummerskyltsbelysning
2. Nummerskyltsbelysning
12
1
2
1. Lampsockel för nummerskyltsbelysningen
2. Nummerskyltsbelysning
12
1. Lampa för nummerskyltsbelysning
1
U2CEM1M0.book Page 38 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-39
6
MAU24351
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du göra enligt följande när du tar
bort ett framhjul eller ett bakhjul eller behö-
ver göra något annat arbete på motorcy-
keln som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.
En stabil trälåda kan placeras under motorn
så att motorcykeln står stadigare.
För att arbeta med framhjulet 1. Stabilisera bakhjulet med hjälp av ett motorcykelställ. Om du inte har till-
gång till ett sådant kan du placera en
pallbock under ramen framför bakhju-
let.
2. Lyft upp framhjulet så att det hänger fritt med hjälp av ett motorcykelställ.
För att arbeta med bakhjulet
Höj upp bakhjulet med hjälp av ett motor-
cykelställ. Om du inte har tillgång till ett så-
dant kan du placera en pallbock antingen
under varje sida på ramen framför bakhjulet
eller under varje sida på svingarmen.
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
U2CEM1M0.book Page 39 Wednesday, November 11, 2015 8:52 AM
