YAMAHA VMAX 2016 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2016, Model line: VMAX, Model: YAMAHA VMAX 2016Pages: 110, PDF Size: 3.12 MB
Page 11 of 110
Veilighei dsinformatie
1-4
1
In de han del verkrij gbare on der delen,
accessoires en aanpassin gssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”. Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg, de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires
kunnen ook instabiliteit veroorza-
ken terwijl u grote voertuigen in-
haalt of door deze wordt ingehaald.
• Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de han del verkrij gbare ban den en vel-
g en
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de
mogelijkheden van de motorfiets te onder-
steunen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-21
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt ver-
voeren.
Verwijder alle loszittende voorwerpen
van de motorfiets.
Controleer of de brandstofkraan (in-
dien aanwezig) in de “OFF”-stand
staat en er geen brandstoflekkage is.
U2CED1D0.book Page 4 Wednesday, November 11, 2015 9:14 AM
Page 12 of 110
Veilighei dsinformatie
1-5
1
Zorg dat het voorwiel recht naar voren
wijst op de aanhanger of de laadvloer
en zet het wiel vast in een goot om be-
weging te voorkomen.
Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
U2CED1D0.book Page 5 Wednesday, November 11, 2015 9:14 AM
Page 13 of 110
Beschrijving
2-1
2
DAU10411
Aanzicht linkerzij de
1
4
56
7
8
11
9
10
12
13
14
15
2 316
1. Koplamp (pagina 6-35)
2. Stelbout voor veervoorspanning voorvork (pagina 3-26)
3. Stelknop voor uitveerdemping voorvork (pagina 3-26)
4. Accu (pagina 6-31)
5. Boordgereedschapsset (pagina 6-2)
6. Tankdop (pagina 3-21)
7. Stelknop voor veervoorspanning schokdemperunit (pagina 3-28)
8. Bagageriembevestiging (pagina 3-30) 9. Controlebout cardanolie (pagina 6-14)
10.Aftapplug cardanolie (pagina 6-14)
11.Stelknop voor uitveerdemping schokdemperunit (pagina 3-28)
12.Zijstandaard (pagina 3-31)
13.Schakelpedaal (pagina 3-19)
14.Olieaftapplug (pagina 6-11)
15.Oliefilterpatroon (pagina 6-11)
16.Stelschroef voor inveerdemping voorvork (pagina 3-26)
U2CED1D0.book Page 1 Wednesday, November 11, 2015 9:14 AM
Page 14 of 110
Beschrijving
2-2
2
DAU10421

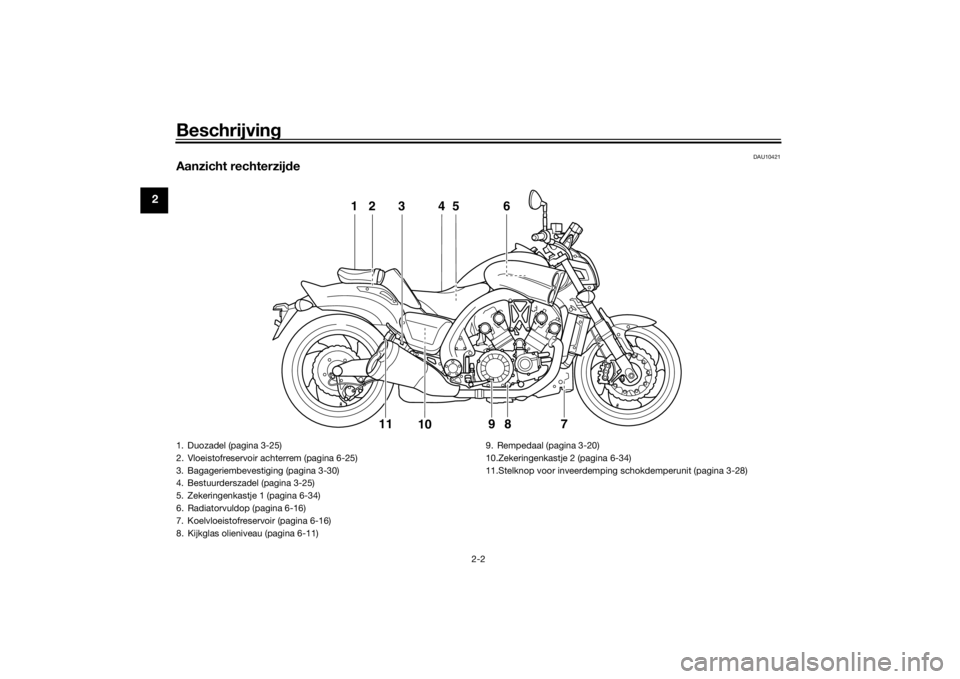

Aanzicht rechterzijde
12 4 6
7
5
3
9
11
8
10
1. Duozadel (pagina 3-25)
2. Vloeistofreservoir achterrem (pagina 6-25)
3. Bagageriembevestiging (pagina 3-30)
4. Bestuurderszadel (pagina 3-25)
5. Zekeringenkastje 1 (pagina 6-34)
6. Radiatorvuldop (pagina 6-16)
7. Koelvloeistofreservoir (pagina 6-16)
8. Kijkglas olieniveau (pagina 6-11) 9. Rempedaal (pagina 3-20)
10.Zekeringenkastje 2 (pagina 6-34)
11.Stelknop voor inveerdemping schokdemperunit (pagina 3-28)U2CED1D0.book Page 2 Wednesday, November 11, 2015 9:14 AM
Page 15 of 110
Beschrijving
2-3
2
DAU10431
Bedienin gen en instrumenten
123 4 67 8
9
10
11
5
1. Koppelingshendel (pagina 3-18)
2. Schakelaargroep linkerstuurzijde (pagina 3-17)
3. Reservoir koppelingsvloeistof (pagina 6-27)
4. Snelheidsmeterunit (pagina 3-7)
5. Controlelampje schakelmoment (pagina 3-6)
6. Vloeistofreservoir voorrem (pagina 6-25)
7. Schakelaargroep rechterstuurzijde (pagina 3-17)
8. Remhendel (pagina 3-19) 9. Gasgreep (pagina 6-20)
10.Multifunctioneel display (pagina 3-8)
11.Contactslot/stuurslot (pagina 3-2)
U2CED1D0.book Page 3 Wednesday, November 11, 2015 9:14 AM
Page 16 of 110
Functies van instrumenten en bed ienin gselementen
3-1
3
DAU10978
Start blokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel (met een rood bo-
vendeel)
twee standaardsleutels (met een
zwart bovendeel) die opnieuw kunnen
worden gecodeerd
een transponder (die is geïntegreerd in
de codeersleutel)
een startblokkeereenheid
een ECU
een controlelampje van de startblok-
kering (Zie pagina 3-6.) De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voer-
tuig daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11822
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de co deersleutel verloren is, kun-
nen de stan daar dsleutels niet op-
nieuw geco deer d wor den. U kunt
het voertui g d an no g stee ds starten
met de stan daar dsleutels, maar als
ze opnieuw g ecodeer d moeten
wor den ( d.w.z. als er een nieuwe
stan daar dsleutel is gemaakt of als
alle sleutels verloren zijn), d ient het
g ehele start blokkeersysteem ver-
van gen te wor den. Daarom wor dt u
sterk aan gera den een van d e stan- d
aar dsleutels te geb ruiken en d e
co deersleutel op een veili ge plek te
b ewaren.
Dompel de sleutels nooit in water.
Stel
de sl
eutels nooit bloot aan ex-
treem hog e temperaturen.
Leg d e sleutels nooit vlak bij ma gne-
tische voorwerpen (zoals bijvoor-
b eel d speakers enz.).
Plaats nooit voorwerpen d ie elektri-
sche si gnalen uitzend en vlakbij de
sleutels.
Plaats nooit zware voorwerpen op
de sleutels.
U ma g d e sleutels nooit slijpen of d e
vorm ervan wijzi gen.
U ma g het plastic ged eelte van de
sleutels nooit demonteren.
Han g nooit twee sleutels van een
start blokkeersysteem aan dezelf de
sleutelrin g.
Bewaar de stan daar dsleutels en
ook de sleutels van an dere start-
b lokkeersystemen altij d op een an-
d ere plek dan
d e c
o deersleutel van
het voertui g.
Hou d sleutels van an dere start blok-
keersystemen altij d uit de buurt van
het contactslot, want an ders kun-
nen ze si gnaalstorin g veroorzaken.

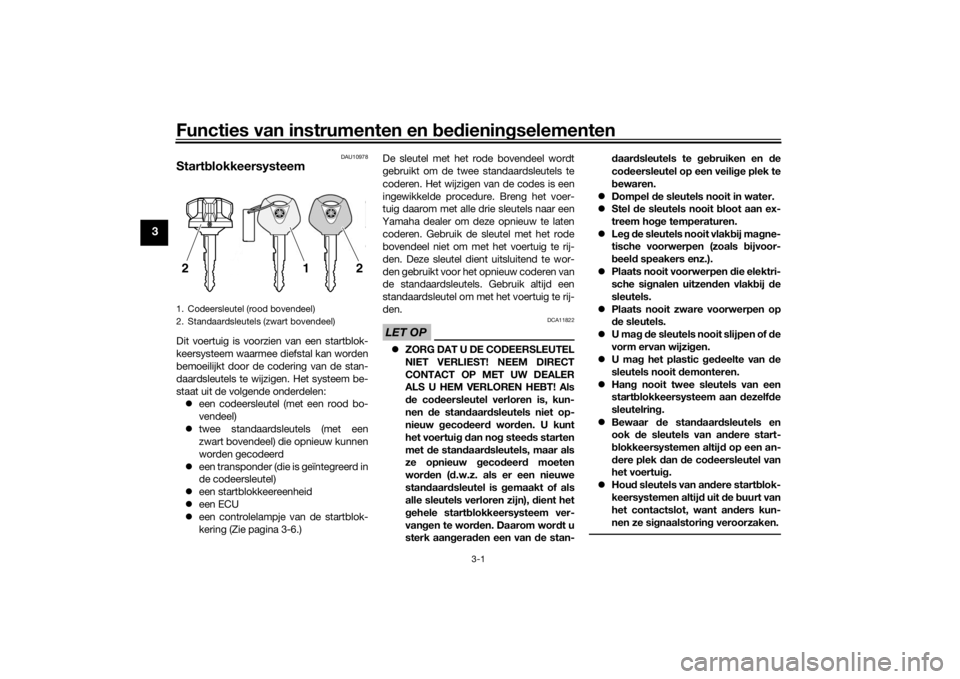

1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)21 2
U2CED1D0.book Page 1 Wednesday, November 11, 2015 9:14 AM
Page 17 of 110
Functies van instrumenten en bed ienin gselementen
3-2
3
DAU10474
Contactslot/stuurslotVia het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU38531
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en het parkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat
de sleutel naar “OFF” wordt gedraaid, zelfs
als de motor afslaat.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit
de sleutel naar “OFF” of
“LOCK” terwijl de machine rij dt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van d e controle of een on ge-
val.
DAU10687
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen. Om het stuur te vergrendelen

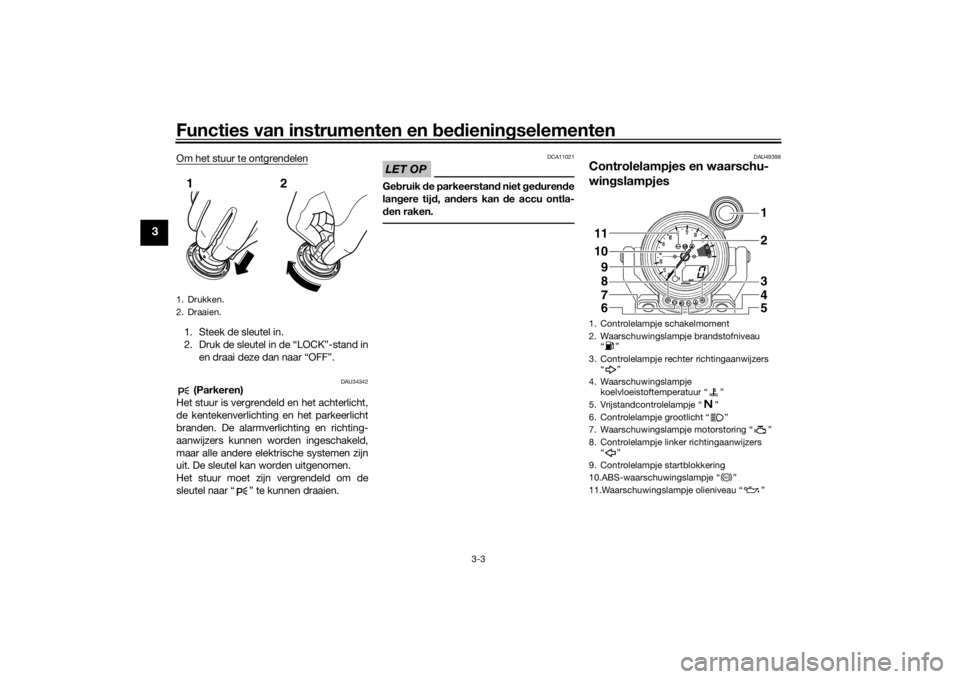

1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.
ON
OFF
LOCK
P
1. Drukken.
2. Draaien.12
U2CED1D0.book Page 2 Wednesday, November 11, 2015 9:14 AM
Page 18 of 110
Functies van instrumenten en bed ienin gselementen
3-3
3
Om het stuur te ontgrendelen1. Steek de sleutel in.
2. Druk de sleutel in de “LOCK”-stand in
en draai deze dan naar “OFF”.
DAU34342
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richting-
aanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de
sleutel naar “ ” te kunnen draaien.
LET OP
DCA11021
Ge bruik de parkeerstan d niet g ed urend e
lan gere tij d, an ders kan de accu ontla-
d en raken.
DAU49398
Controlelampjes en waarschu-
win gslampjes
1. Drukken.
2. Draaien.12
1. Controlelampje schakelmoment
2. Waarschuwingslampje brandstofniveau
“”
3. Controlelampje rechter richtingaanwijzers “”
4. Waarschuwingslampje koelvloeistoftemperatuur “ ”
5. Vrijstandcontrolelampje “ ”
6. Controlelampje grootlicht “ ”
7. Waarschuwingslampje motorstoring “ ”
8. Controlelampje linker richtingaanwijzers “”
9. Controlelampje startblokkering
10.ABS-waarschuwingslampje “ ”
11.Waarschuwingslampje olieniveau “ ”11
10 2
1
9
3
4
5
8
7
6
ABS
U2CED1D0.book Page 3 Wednesday, November 11, 2015 9:14 AM
Page 19 of 110
Functies van instrumenten en bed ienin gselementen
3-4
3
DAU11032
Controlelampjes richtin gaanwijzers
“” en“”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU11061
Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU46567
Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Als u het elektrisch circuit van het waar-
schuwingslampje wilt testen, plaatst u de
machine op een vlakke ondergrond, zet u
de noodstopschakelaar op “ ” en draait u
de sleutel van “OFF” naar “ON”.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om de machine te
controleren.
Indien het waarschuwingslampje blijft bran-
den, gaat u als volgt te werk. 1. Zet de noodstopschakelaar op “ ”. 2. Draai de sleutel naar “OFF”, wacht
twee minuten en draai de sleutel daar-
na naar “ON”.
3. Als het waarschuwingslampje gaat branden en niet uit gaat, controleer
dan het motorolieniveau. (Zie pagina
6-11.) Blijft het waarschuwingslampje
branden terwijl het olieniveau correct
is, laat de machine dan controleren
door een Yamaha dealer.
OPMERKINGDit waarschuwingslampje licht niet
op:
• wanneer de motor stationair loopt
• tijdens het rijden
• wanneer de motor is afgeslagen en u de sleutel niet van “ON” naar
“OFF” en daarna weer terug naar
“ON” heeft gedraaid
Echter: als het waarschuwinglampje
brandt wanneer de motor wordt ge-
start, zal dit blijven branden tot de
sleutel naar “OFF” wordt gedraaid.
Dit model is uitgerust met een zelfdi-
agnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als er een probleem wordt gedetec-
teerd in het circuit van het waarschu-
wingslampje olieniveau, knippert het
waarschuwingslampje olieniveau her- haaldelijk. Als dit zich voordoet, vraag
dan een Yamaha-dealer de machine
te controleren.
DAU48702
Waarschuwin
gslampje
b ran dstofniveau “ ”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 3.9 L (1.03 US gal, 0.86 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden nadat u
brandstof hebt bijgevuld, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.OPMERKINGDit model is uitgerust met een zelfdiagno-
sesysteem voor het circuit van het waar-
schuwingslampje brandstofniveau. Als er
een probleem wordt gedetecteerd in het
detectiecircuit van het brandstofniveau,
gaan het waarschuwingslampje brandstof-
niveau, de brandstofniveaumeter en de
U2CED1D0.book Page 4 Wednesday, November 11, 2015 9:14 AM
Page 20 of 110
Functies van instrumenten en bed ienin gselementen
3-5
3
waarschuwingsindicator brandstofniveau
knipperen. Als dit zich voordoet, vraag dan
een Yamaha-dealer de machine te contro-
leren.
DAU11447
Waarschuwin gslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
OPMERKING Bij machines met een of meer radia-
torkoelvinnen schakelt de radiator-
koelvin automatisch in of uit op basis
van de koelvloeistoftemperatuur in de
radiator.
Als de motor oververhit raakt, staan
op pagina 6-42 nadere instructies ver-
meld.
DAU46443
Waarschuwin gslampje
motorstorin g“”
Dit waarschuwingslampje gaat branden
wanneer er een probleem wordt aangege-
ven in het elektrisch circuit dat de motor
controleert. Vraag in dat geval een Yamaha
dealer het zelfdiagnosesysteem te contro-
leren. (Zie pagina 3-16 voor uitleg over de
werking van het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
OPMERKINGDit waarschuwingslampje gaat branden als
de sleutel naar “ON” wordt gedraaid en de
startknop wordt ingedrukt. Dit wijst echter
niet op een storing.
DAU51662
ABS-waarschuwin gslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
Als het ABS-waarschuwingslampje: niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid
gaat branden of knipperen tijdens het
rijden
niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren. (Zie pagina 3-20 voor uitleg over de wer-
king van het ABS-systeem.)
ABS
U2CED1D0.book Page 5 Wednesday, November 11, 2015 9:14 AM
