Cuidad os e arrumação do motociclo7-1
7
PAU37834
Cor mate cui dad oPRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
prod utos a utilizar antes d e limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU46411
Cui dad osEmbora a conceção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
peto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
peto do seu motociclo, aumentando o tem-
po de vida e otimizando o desempenho.
Antes da limpeza
1. Tape as saídas do silencioso com um saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas e coberturas, assim como todos os
acopladores e conectores elétricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos vedantes, anilhas e eixos da roda.
Enxague sempre a sujidade e o de-
sengordurante com água.
Limpeza
PRECAUÇÃO
PCA10773
Evite utilizar agentes de limpeza
d as ro das demasiad o ácidos, espe-
cialmente em ro das de raio. Se este
tipo de pro dutos for utiliza do em
suji dad e de difícil remoção, não
d eixe o agente d e limpeza sobre a
área afeta da durante mais tempo
d o que o recomen dad o. Além d isso,
enxague minuciosamente a área
com água, seque-a ime diatamente
e aplique um spray anti-corrosão.
Uma limpeza ina dequa da po de da-
nificar as peças plásticas (como as
carenagens, painéis, para-ventos,
lentes do farol d ianteiro, lentes d os
in dica dores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contu do, se as partes
plásticas não pu derem ser bem lim-
pas com água, po de utilizar um de-
tergente suave diluí do na água.
Enxague bem to dos os resí duos de
U2CEP1P0.book Page 1 Wednesday, November 11, 2015 9:01 AM
Page 102 of 114

Cuidad os e arrumação do motociclo
7-2
7
detergente usan do bastante água,
uma vez que o mesmo é preju dicial
para os plásticos.
Não utilize nenhum prod uto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham esta do em contacto com
prod utos de limpeza fortes ou abra-
sivos, solvente ou d iluente, com-
bustível (gasolina), pro dutos anti-
ferrugem ou de remoção da ferru-
gem, líqui do dos travões, anti-con-
gelante ou eletrólito.
Não utilize sistemas de lavagem a
alta pressão ou dispositivos d e lim-
peza a jato de vapor, uma vez que
pod em causar infiltração de água e
d eterioração nas seguintes zonas:
ve dantes ( dos rolamentos da ro da e
d o braço oscilante, forquilha e tra-
vões), componentes elétricos (aco-
pla dores, conectores,
instrumentos, interruptores e lu-
zes), tubos de respiração e respira-
d ouros.
Para os motociclos equipa dos com
para-vento: Não utilize pro dutos de
limpeza fortes ou esponjas duras,
uma vez que po dem causar per da
d e cor ou riscos. Alguns compostos
d e limpeza para plásticos po dem d
eixar riscos no para-vento. Teste o
pro dut o n
uma pequena parte ocul-
ta do para-vento, para se assegurar
d e que não deixa ficar marcas. Se o
para-vento ficar risca do, utilize um
composto de polimento d e qualida-
d e para plástico após a lavagem.
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxague totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insetos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de
fazer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar
ou em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera.1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utilize
água morna pois esta aumenta a
ação corrosiva d o sal.
[PCA10792]
2. Depois de secar o motociclo, aplique
um spray anti-corrosão em todas as
superfícies metálicas, incluindo as
cromadas e niqueladas (exceto nos
silenciosos de titânio), para evitar a
corrosão.
Limpeza dos silenciosos de titânioEste modelo está equipado com silencio-
sos de titânio, os quais necessitam dos se-
guintes cuidados especiais. Utilize apenas um pano ou esponja
macia e limpa com detergente suave
e água para limpar os silenciosos de
titânio. Contudo, se os silenciosos
não puderem ser bem limpos com de-
tergente suave, podem ser utilizados
produtos alcalinos e uma escova ma-
cia.
U2CEP1P0.book Page 2 Wednesday, November 11, 2015 9:01 AM
Page 103 of 114

Cuidad os e arrumação do motociclo7-3
7
Nunca utilize compostos ou outros
tratamentos especiais para limpar os
silenciosos de titânio, uma vez que
estes removerão o acabamento exte-
rior dos silenciosos.
Até mesmo as mais pequenas quanti-
dades de óleo, tais como as prove-
nientes de panos impregnados de
óleo ou dedadas, deixarão manchas
nos silenciosos de titânio, as quais
podem ser removidas com um deter-
gente suave.
Note que a descoloração induzida ter-
micamente da parte do tubo de esca-
pe que entra nos silenciosos de titânio
é normal e não pode ser removida.
Após a limpeza 1. Seque o motociclo com uma camurça ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável.
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-cor-
rosão em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas. 5. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa- mente antes de o guardar ou tapar.
AVISO
PWA11132
A presença d e contaminantes nos tra-
vões ou nos pneus pod e provocar a per-
d a de controlo.
Certifique-se de que não existe
óleo ou cera nos travões ou nos
pneus.
Caso necessário, limpe os discos
d o travão e os revestimentos do
travão com um agente de limpeza
d e discos do travão normal ou ace-
tona, e lave os pneus com água
morna e um detergente suave. An-
tes de con duzir a velocid ad es supe-
riores, teste o motociclo quanto ao
d esempenho dos travões e ao com-
portamento nas curvas.
PRECAUÇÃO
PCA10801
Aplique óleo em spray ou cera com
mo deração e certifique-se de que
limpa qualquer excesso.
Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um pro duto de tratamento
a d equa do.
Evite utilizar compostos d e poli-
mento abrasivos, pois estes d es-
gastam a pintura.NOTA Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.
As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol diantei-
ro. Ligar o farol dianteiro durante um
pequeno período de tempo ajudará a
remover a humidade da lente.
U2CEP1P0.book Page 3 Wednesday, November 11, 2015 9:01 AM
Page 104 of 114

Cuidad os e arrumação do motociclo
7-4
7
PAU26244
ArmazenagemCurto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.
Antes de cobrir o motociclo, verifique se o
motor e o sistema de escape estão frios.PRECAUÇÃO
PCA10811
Guar dar o motociclo num compar-
timento com fraca ventilação ou
tapá-lo com um olea do, enquanto
este se encontra ain da molha do,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento d e ferrugem.
Para prevenir a corrosão, evite ca-
ves húmi das, estábulos (d evido à
presença de amónia) e áreas on de
estejam armazena dos químicos
fortes.Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção “Cuidados” deste capítulo. 2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de ig- nição e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respetivas velas, e co-
loque as velas na cabeça de cilin-
dros de modo a que os elétrodos
fiquem ligados à terra. (Isto limita-
rá a produção de faíscas durante o
passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta ação revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se d e que liga os
elétro dos da vela d e ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire as tampas das velas de ig-
nição e, de seguida, instale as ve-
las de ignição e as respetivas
tampas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Cubra as saídas do silencioso com
sacos de plástico para impedir a en-
trada de humidade nas mesmas.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [menos
de 0 °C (30 °F) ou mais de 30 °C
(90 °F)]. Para obter mais informações
relativamente ao acondicionamento
da bateria, consulte a página 6-34.
U2CEP1P0.book Page 4 Wednesday, November 11, 2015 9:01 AM
Page 105 of 114

Cuidad os e arrumação do motociclo7-5
7
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
U2CEP1P0.book Page 5 Wednesday, November 11, 2015 9:01 AM
Page 106 of 114

Especificações
8-1
8
Dimensões:Comprimento total:2395 mm (94.3 in)
Largura total:
820 mm (32.3 in)
Altura total: 1190 mm (46.9 in)
Altura do assento: 775 mm (30.5 in)
Distância entre os eixos:
1700 mm (66.9 in)
Distância mínima do chão: 140 mm (5.51 in)
Raio de viragem mínimo: 3.5 m (11.48 ft)Peso:Massa em vazio:310 kg (683 lb)Motor:Ciclo de combustão:
4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas: DOHC
Disposição do cilindro:
Tipo V
Número de cilindros: 4 cilindro
Cilindrada: 1679 cm3
Diâmetro × curso:
90.0 × 66.0 mm (3.54 × 2.60 in) Relação de compressão:
11.3 : 1
Sistema de arranque: Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Mudança de óleo:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Com remoção do filtro de óleo: 4.70 L (4.97 US qt, 4.14 Imp.qt)Óleo da engrenagem final:Tipo:
Óleo da engrenagem da transmissão do
eixo SAE 80W-90 API GL-5 genuínos da
Yamaha
Quantidade: 0.30 L (0.32 US qt, 0.26 Imp.qt)Quanti dad e de líqui do refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Radiador (incluindo todas as vias): 3.75 L (3.96 US qt, 3.30 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:Gasolina sem chumbo premium (mistura
de gasolina com álcool [E10] aceitável)
Capacidade do depósito de combustível: 15 L (4.0 US gal, 3.3 Imp.gal)
Volume da reserva de combustível: 3.9 L (1.03 US gal, 0.86 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
2S31 00Vela(s) de ignição:Fabricante/modelo:
NGK/CR9EIA
Fabricante/modelo:
DENSO/IU27D
Distância do eléctrodo da vela de ignição: 0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:
Molhado, multidiscoSistema de transmissão:Relação primária de redução:
1.509 (86/57)
Transmissão final:
Eixo
Relação secundária de redução: 3.082 (22/23 x 29/9)
U2CEP1P0.book Page 1 Wednesday, November 11, 2015 9:01 AM
Page 107 of 114

Especificações
8-2
8
Tipo de transmissão:Permanentemente engrenada, 5
velocidades
Relação das velocidades: 1.ª:
2.375 (38/16)
2.ª: 1.810 (38/21)
3.ª: 1.400 (35/25)
4.ª:
1.115 (29/26)
5.ª: 0.935 (29/31)Qua dro:Tipo de quadro:
Diamond
Ângulo de avanço: 31.0 graus
Cauda: 148 mm (5.8 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70R18M/C 59V
Fabricante/modelo:
BRIDGESTONE/BT028F GPneu traseiro:Tipo: Sem câmara de ar
Dimensão:
200/50R18M/C 76V Fabricante/modelo:
BRIDGESTONE/BT028R G
Carga:Carga máxima:
190 kg (419 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão d e ar do pneu (me did a com
pneus frios):Carga até 90 kg (198 lb):
Dianteiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
90 kg (198 lb) carga - carga máxima: Dianteiro:250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)Ro da dianteira:Tipo de roda:
Roda de liga
Dimensão do aro: 18M/C x MT3.50Ro da traseira:Tipo de roda:
Roda de liga
Dimensão do aro: 18M/C x MT6.00Travão d ianteiro:Tipo:
Travão hidráulico com dois discos
Líquido recomendado: DOT 4
Travão traseiro:Tipo:Travão hidráulico com um disco
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Mola:
Mola helicoidal
Amortecedor: Amortecedor hidráulico
Curso da roda: 120 mm (4.7 in)Suspensão traseira:Tipo:Braço oscilante (suspensão de elo)
Mola: Mola helicoidal
Amortecedor:
Amortecedor hidráulico a gás
Curso da roda: 110 mm (4.3 in)Sistema eléctrico:Tensão do sistema:
12 V
Sistema de ignição: TCI
Sistema de carregamento: Magneto de C.A.Bateria:Modelo:YTZ14S
U2CEP1P0.book Page 2 Wednesday, November 11, 2015 9:01 AM
Page 108 of 114

Especificações
8-3
8
Voltagem, capacidade:12 V, 11.2 Ah (10 HR)Farol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioPotência da lâmpad a × quanti dad e:Farol dianteiro:
H4, 60.0 W/55.0 W x 1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro: 10.0 W × 2
Sinal de mudança de direcção traseiro: 10.0 W × 2
Mínimos:
5.0 W × 1
Luz da chapa de matrícula: 5.0 W × 1
Iluminação do contador: LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos: LED
Luz de advertência do nível de óleo: LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível: LED
Luz de advertência da temperatura do
refrigerante: LED Luz de advertência de problema no motor:
LED
Luz de advertência do ABS: LED
Indicador luminoso do sistema imobilizador:
LED
Indicador luminoso do ponto de mudança de
velocidade:
LED
Fusível:Fusível principal:50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição: 20.0 A
Fusível da luz de estacionamento:
7.5 A
Fusível do motor da ventoinha do radiador: 20.0 A
Fusível do motor da ventoinha do radiador
auxiliar: 7.5 A
Fusível do sistema de injecção: 15.0 A
Fusível da unidade de controlo ABS:
7.5 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS: 15.0 A Fusível de reserva:
7.5 A
Fusível da válvula eléctrica do acelerador: 7.5 A
U2CEP1P0.book Page 3 Wednesday, November 11, 2015 9:01 AM
Page 109 of 114

Informações para o consumidor
9-1
9
PAU53562
Números de i dentificaçãoRegiste o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401
Número de i dentificação do veículo

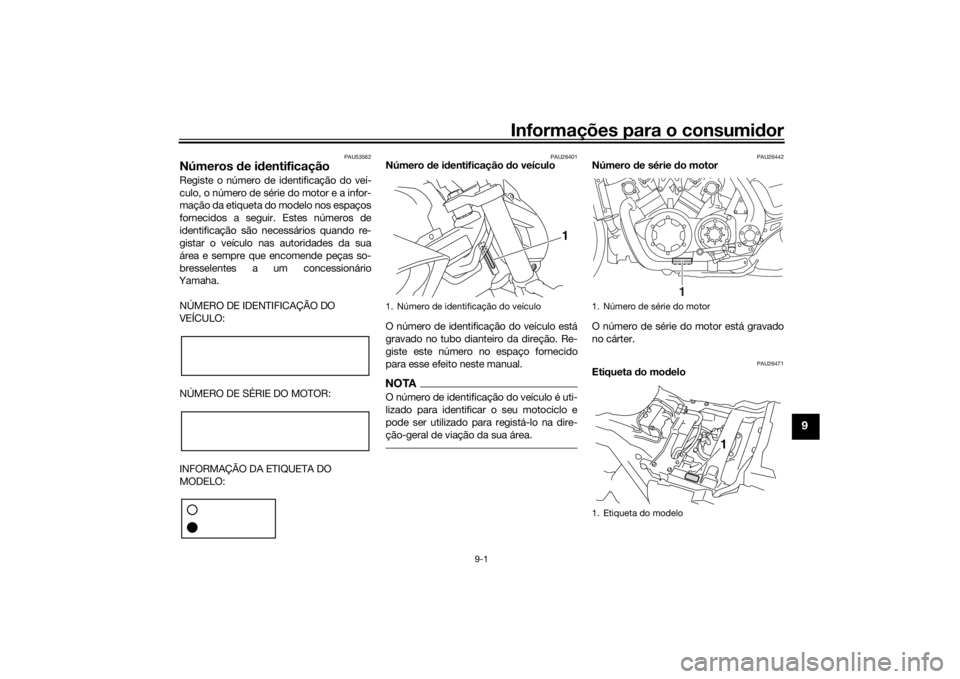

O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-
ção-geral de viação da sua área.
PAU26442
Número de série d o motor
O número de série do motor está gravado
no cárter.
PAU26471
Etiqueta do mo delo
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
1
U2CEP1P0.book Page 1 Wednesday, November 11, 2015 9:01 AM
Page 110 of 114

Informações para o consumidor
9-2
9
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-25.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste ma-
nual. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.U2CEP1P0.book Page 2 Wednesday, November 11, 2015 9:01 AM
