YAMAHA VX 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: VX, Model: YAMAHA VX 2008Pages: 100, PDF-Größe: 7.01 MB
Page 31 of 100

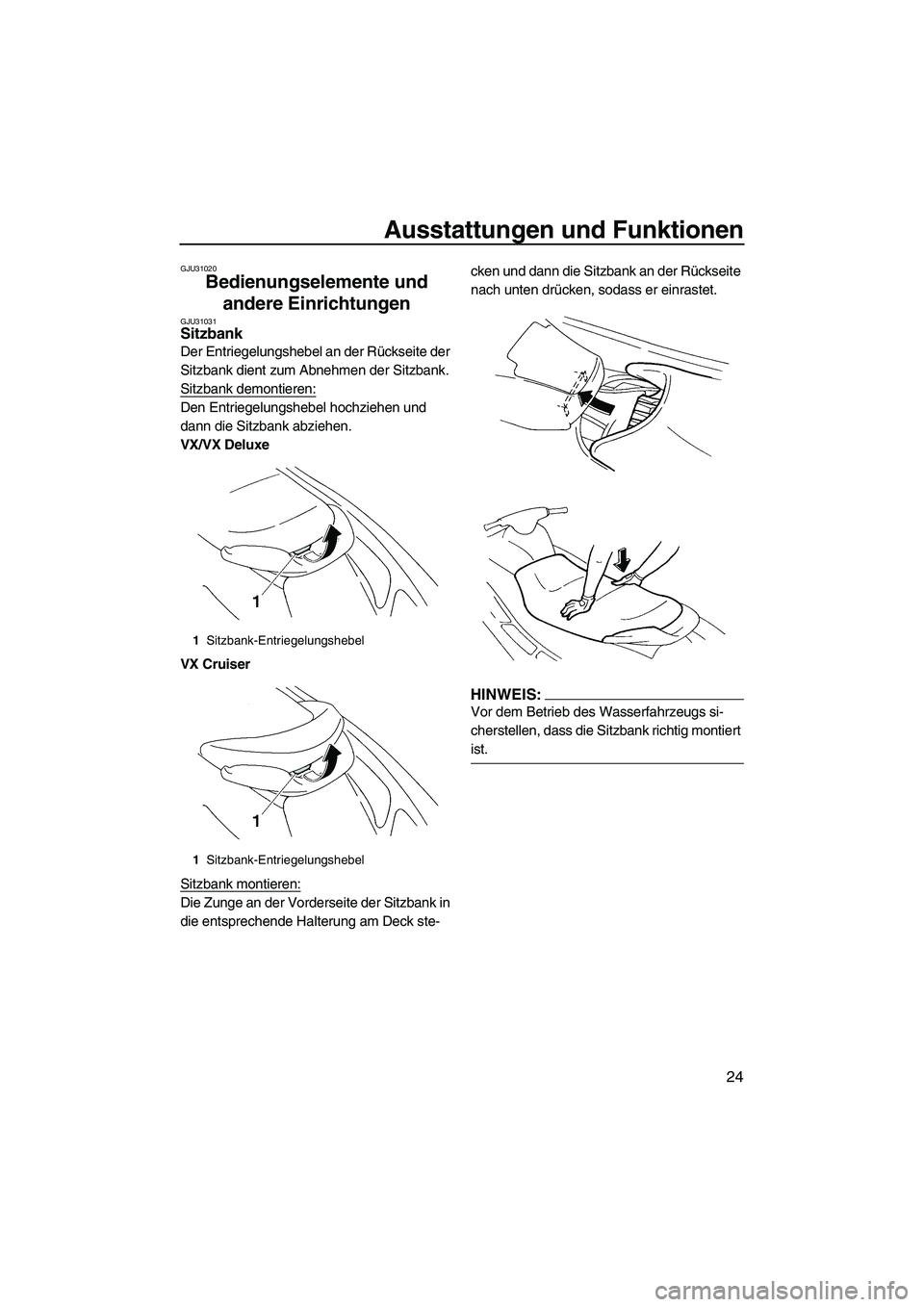

Ausstattungen und Funktionen
24
GJU31020
Bedienungselemente und
andere Einrichtungen
GJU31031Sitzbank
Der Entriegelungshebel an der Rückseite der
Sitzbank dient zum Abnehmen der Sitzbank.
Sitzbank demontieren:
Den Entriegelungshebel hochziehen und
dann die Sitzbank abziehen.
VX/VX Deluxe
VX Cruiser
Sitzbank montieren:
Die Zunge an der Vorderseite der Sitzbank in
die entsprechende Halterung am Deck ste-cken und dann die Sitzbank an der Rückseite
nach unten drücken, sodass er einrastet.
HINWEIS:
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Sitzbank richtig montiert
ist.
1Sitzbank-Entriegelungshebel
1Sitzbank-Entriegelungshebel
UF1K73G0.book Page 24 Tuesday, July 10, 2007 9:21 PM

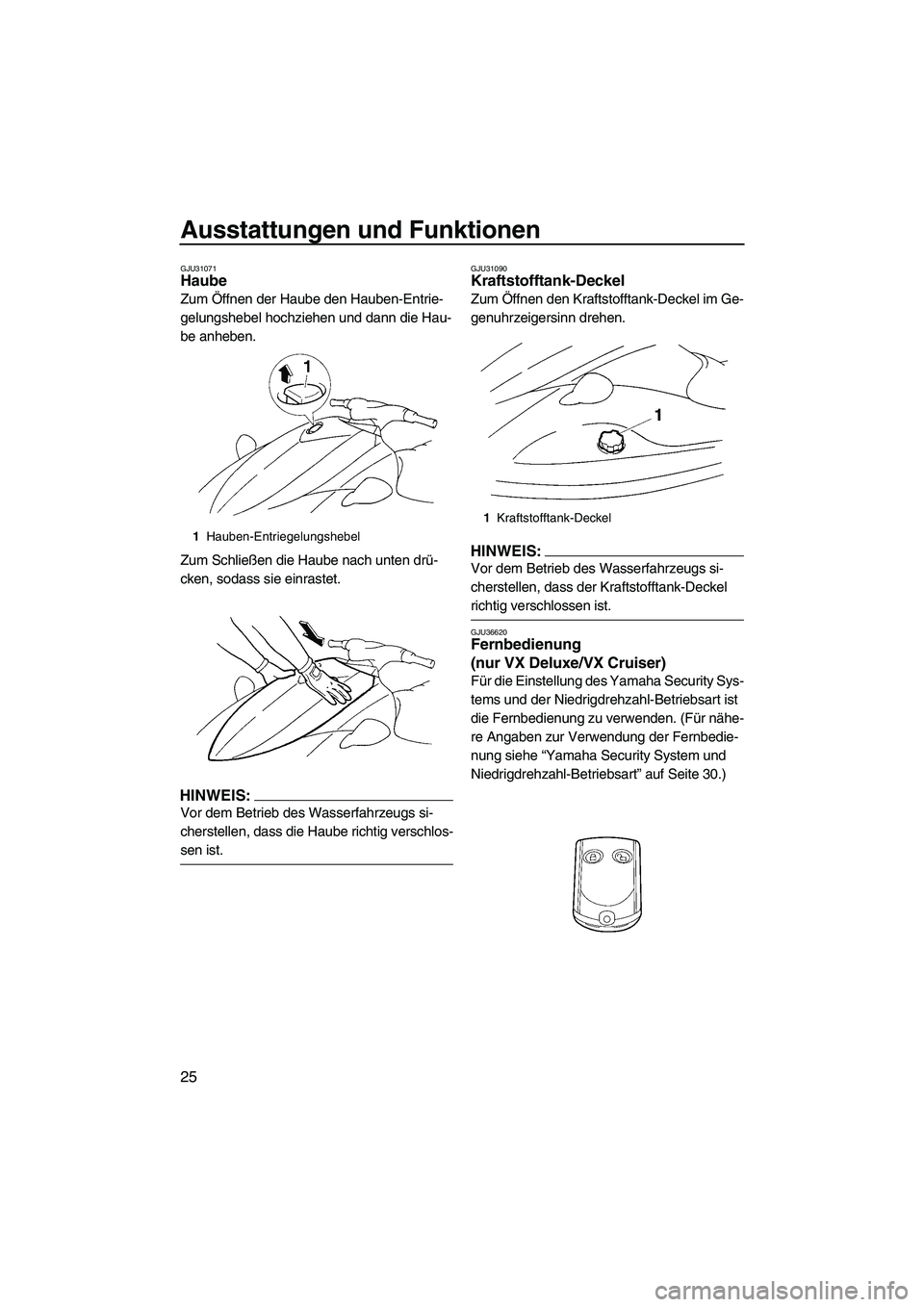

Page 32 of 100
Ausstattungen und Funktionen
25
GJU31071Haube
Zum Öffnen der Haube den Hauben-Entrie-
gelungshebel hochziehen und dann die Hau-
be anheben.
Zum Schließen die Haube nach unten drü-
cken, sodass sie einrastet.
HINWEIS:
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Haube richtig verschlos-
sen ist.
GJU31090Kraftstofftank-Deckel
Zum Öffnen den Kraftstofftank-Deckel im Ge-
genuhrzeigersinn drehen.
HINWEIS:
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass der Kraftstofftank-Deckel
richtig verschlossen ist.
GJU36620Fernbedienung
(nur VX Deluxe/VX Cruiser)
Für die Einstellung des Yamaha Security Sys-
tems und der Niedrigdrehzahl-Betriebsart ist
die Fernbedienung zu verwenden. (Für nähe-
re Angaben zur Verwendung der Fernbedie-
nung siehe “Yamaha Security System und
Niedrigdrehzahl-Betriebsart” auf Seite 30.)
1Hauben-Entriegelungshebel
1Kraftstofftank-Deckel
UF1K73G0.book Page 25 Tuesday, July 10, 2007 9:21 PM

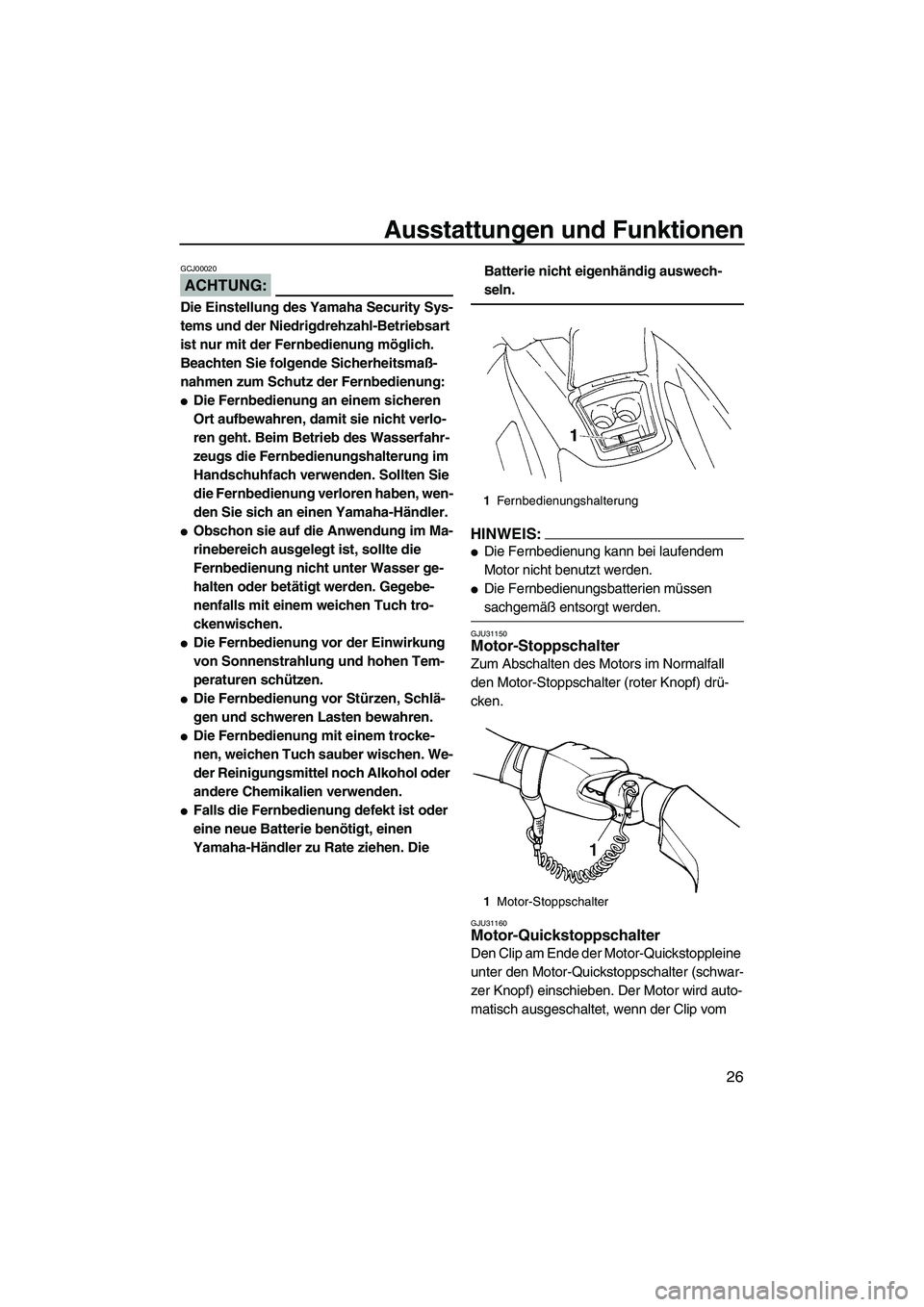

Page 33 of 100
Ausstattungen und Funktionen
26
ACHTUNG:
GCJ00020
Die Einstellung des Yamaha Security Sys-
tems und der Niedrigdrehzahl-Betriebsart
ist nur mit der Fernbedienung möglich.
Beachten Sie folgende Sicherheitsmaß-
nahmen zum Schutz der Fernbedienung:
Die Fernbedienung an einem sicheren
Ort aufbewahren, damit sie nicht verlo-
ren geht. Beim Betrieb des Wasserfahr-
zeugs die Fernbedienungshalterung im
Handschuhfach verwenden. Sollten Sie
die Fernbedienung verloren haben, wen-
den Sie sich an einen Yamaha-Händler.
Obschon sie auf die Anwendung im Ma-
rinebereich ausgelegt ist, sollte die
Fernbedienung nicht unter Wasser ge-
halten oder betätigt werden. Gegebe-
nenfalls mit einem weichen Tuch tro-
ckenwischen.
Die Fernbedienung vor der Einwirkung
von Sonnenstrahlung und hohen Tem-
peraturen schützen.
Die Fernbedienung vor Stürzen, Schlä-
gen und schweren Lasten bewahren.
Die Fernbedienung mit einem trocke-
nen, weichen Tuch sauber wischen. We-
der Reinigungsmittel noch Alkohol oder
andere Chemikalien verwenden.
Falls die Fernbedienung defekt ist oder
eine neue Batterie benötigt, einen
Yamaha-Händler zu Rate ziehen. Die Batterie nicht eigenhändig auswech-
seln.
HINWEIS:
Die Fernbedienung kann bei laufendem
Motor nicht benutzt werden.
Die Fernbedienungsbatterien müssen
sachgemäß entsorgt werden.
GJU31150Motor-Stoppschalter
Zum Abschalten des Motors im Normalfall
den Motor-Stoppschalter (roter Knopf) drü-
cken.
GJU31160Motor-Quickstoppschalter
Den Clip am Ende der Motor-Quickstoppleine
unter den Motor-Quickstoppschalter (schwar-
zer Knopf) einschieben. Der Motor wird auto-
matisch ausgeschaltet, wenn der Clip vom
1Fernbedienungshalterung
1Motor-Stoppschalter
UF1K73G0.book Page 26 Tuesday, July 10, 2007 9:21 PM

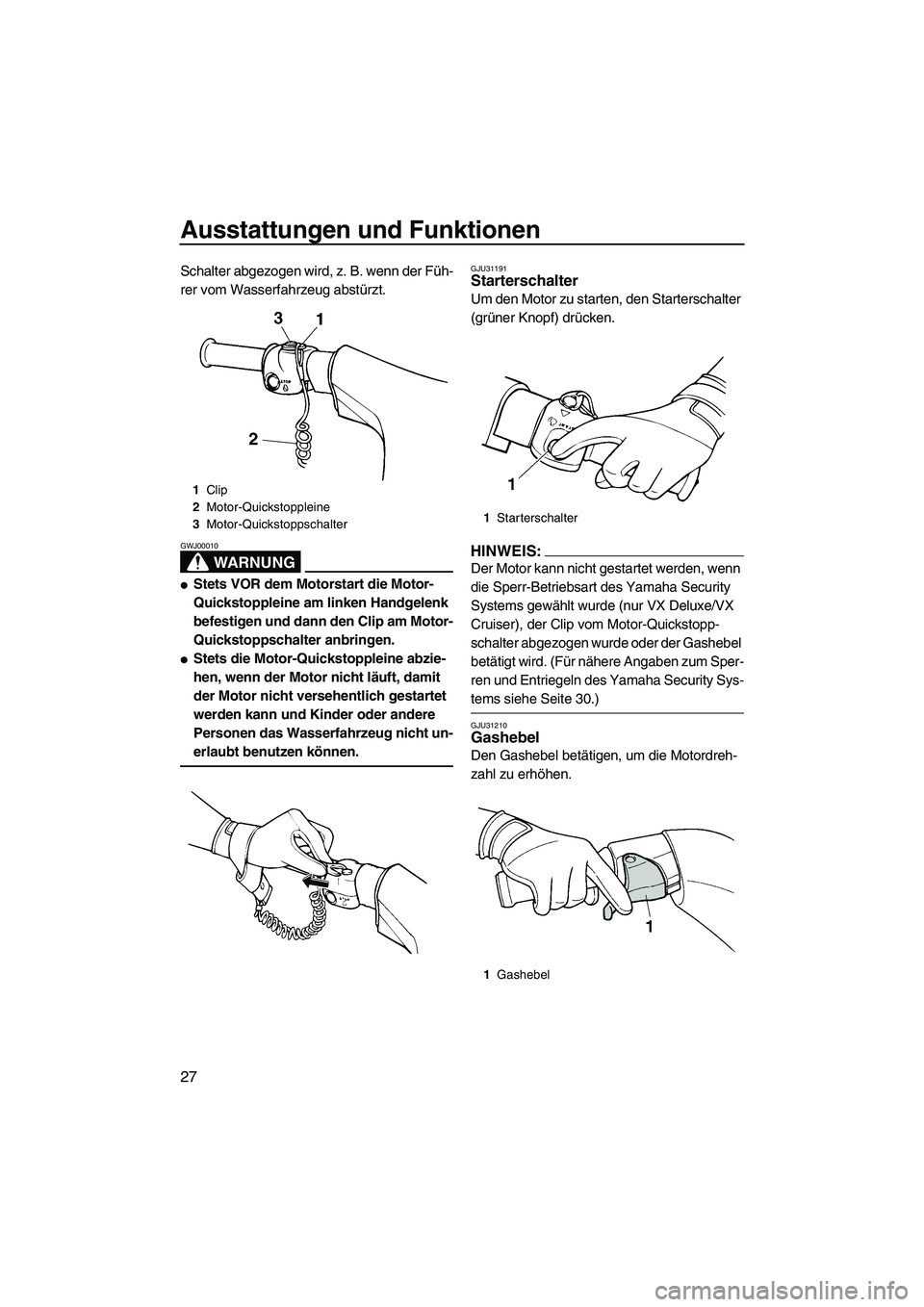

Page 34 of 100
Ausstattungen und Funktionen
27
Schalter abgezogen wird, z. B. wenn der Füh-
rer vom Wasserfahrzeug abstürzt.
WARNUNG
GWJ00010
Stets VOR dem Motorstart die Motor-
Quickstoppleine am linken Handgelenk
befestigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
Stets die Motor-Quickstoppleine abzie-
hen, wenn der Motor nicht läuft, damit
der Motor nicht versehentlich gestartet
werden kann und Kinder oder andere
Personen das Wasserfahrzeug nicht un-
erlaubt benutzen können.
GJU31191Starterschalter
Um den Motor zu starten, den Starterschalter
(grüner Knopf) drücken.
HINWEIS:
Der Motor kann nicht gestartet werden, wenn
die Sperr-Betriebsart des Yamaha Security
Systems gewählt wurde (nur VX Deluxe/VX
Cruiser), der Clip vom Motor-Quickstopp-
schalter abgezogen wurde oder der Gashebel
betätigt wird. (Für nähere Angaben zum Sper-
ren und Entriegeln des Yamaha Security Sys-
tems siehe Seite 30.)
GJU31210Gashebel
Den Gashebel betätigen, um die Motordreh-
zahl zu erhöhen.
1Clip
2Motor-Quickstoppleine
3Motor-Quickstoppschalter
1Starterschalter
1Gashebel
UF1K73G0.book Page 27 Tuesday, July 10, 2007 9:21 PM

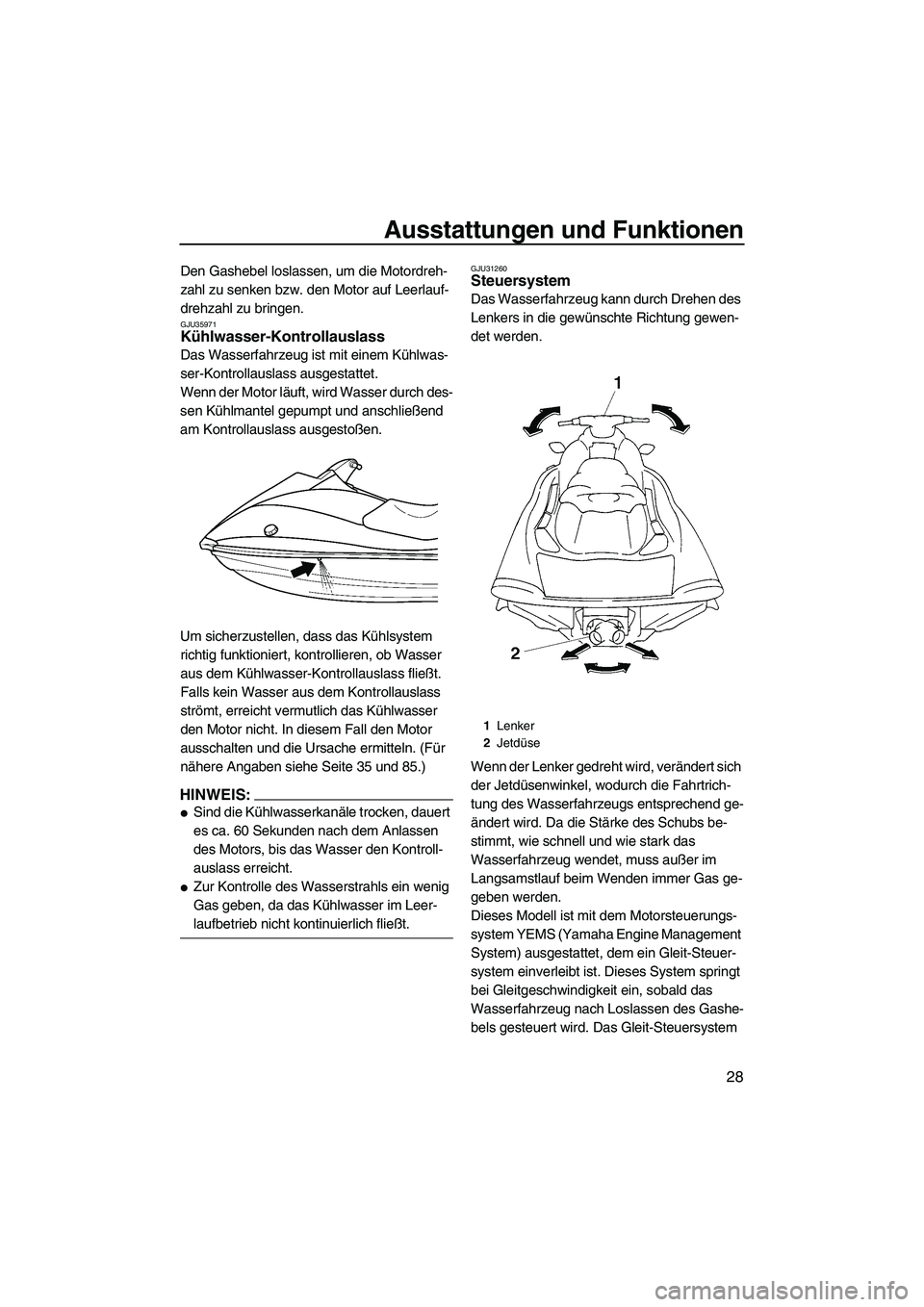

Page 35 of 100
Ausstattungen und Funktionen
28
Den Gashebel loslassen, um die Motordreh-
zahl zu senken bzw. den Motor auf Leerlauf-
drehzahl zu bringen.
GJU35971Kühlwasser-Kontrollauslass
Das Wasserfahrzeug ist mit einem Kühlwas-
ser-Kontrollauslass ausgestattet.
Wenn der Motor läuft, wird Wasser durch des-
sen Kühlmantel gepumpt und anschließend
am Kontrollauslass ausgestoßen.
Um sicherzustellen, dass das Kühlsystem
richtig funktioniert, kontrollieren, ob Wasser
aus dem Kühlwasser-Kontrollauslass fließt.
Falls kein Wasser aus dem Kontrollauslass
strömt, erreicht vermutlich das Kühlwasser
den Motor nicht. In diesem Fall den Motor
ausschalten und die Ursache ermitteln. (Für
nähere Angaben siehe Seite 35 und 85.)
HINWEIS:
Sind die Kühlwasserkanäle trocken, dauert
es ca. 60 Sekunden nach dem Anlassen
des Motors, bis das Wasser den Kontroll-
auslass erreicht.
Zur Kontrolle des Wasserstrahls ein wenig
Gas geben, da das Kühlwasser im Leer-
laufbetrieb nicht kontinuierlich fließt.
GJU31260Steuersystem
Das Wasserfahrzeug kann durch Drehen des
Lenkers in die gewünschte Richtung gewen-
det werden.
Wenn der Lenker gedreht wird, verändert sich
der Jetdüsenwinkel, wodurch die Fahrtrich-
tung des Wasserfahrzeugs entsprechend ge-
ändert wird. Da die Stärke des Schubs be-
stimmt, wie schnell und wie stark das
Wasserfahrzeug wendet, muss außer im
Langsamstlauf beim Wenden immer Gas ge-
geben werden.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, dem ein Gleit-Steuer-
system einverleibt ist. Dieses System springt
bei Gleitgeschwindigkeit ein, sobald das
Wasserfahrzeug nach Loslassen des Gashe-
bels gesteuert wird. Das Gleit-Steuersystem
1Lenker
2Jetdüse
UF1K73G0.book Page 28 Tuesday, July 10, 2007 9:21 PM

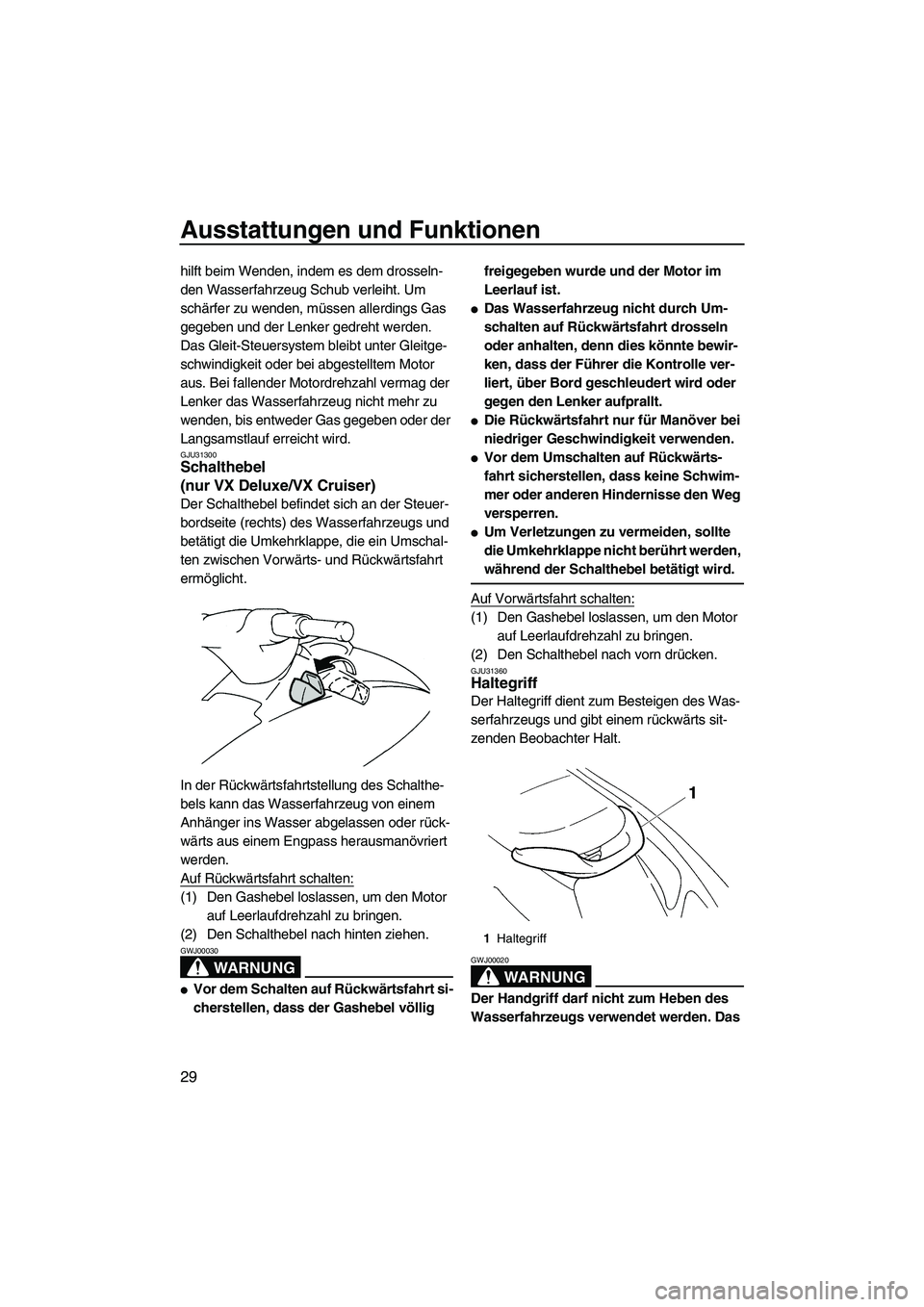

Page 36 of 100
Ausstattungen und Funktionen
29
hilft beim Wenden, indem es dem drosseln-
den Wasserfahrzeug Schub verleiht. Um
schärfer zu wenden, müssen allerdings Gas
gegeben und der Lenker gedreht werden.
Das Gleit-Steuersystem bleibt unter Gleitge-
schwindigkeit oder bei abgestelltem Motor
aus. Bei fallender Motordrehzahl vermag der
Lenker das Wasserfahrzeug nicht mehr zu
wenden, bis entweder Gas gegeben oder der
Langsamstlauf erreicht wird.
GJU31300Schalthebel
(nur VX Deluxe/VX Cruiser)
Der Schalthebel befindet sich an der Steuer-
bordseite (rechts) des Wasserfahrzeugs und
betätigt die Umkehrklappe, die ein Umschal-
ten zwischen Vorwärts- und Rückwärtsfahrt
ermöglicht.
In der Rückwärtsfahrtstellung des Schalthe-
bels kann das Wasserfahrzeug von einem
Anhänger ins Wasser abgelassen oder rück-
wärts aus einem Engpass herausmanövriert
werden.
Auf Rückwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Den Schalthebel nach hinten ziehen.
WARNUNG
GWJ00030
Vor dem Schalten auf Rückwärtsfahrt si-
cherstellen, dass der Gashebel völlig freigegeben wurde und der Motor im
Leerlauf ist.
Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Führer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker aufprallt.
Die Rückwärtsfahrt nur für Manöver bei
niedriger Geschwindigkeit verwenden.
Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.
Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der Schalthebel betätigt wird.
Auf Vorwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Den Schalthebel nach vorn drücken.
GJU31360Haltegriff
Der Haltegriff dient zum Besteigen des Was-
serfahrzeugs und gibt einem rückwärts sit-
zenden Beobachter Halt.
WARNUNG
GWJ00020
Der Handgriff darf nicht zum Heben des
Wasserfahrzeugs verwendet werden. Das
1Haltegriff
UF1K73G0.book Page 29 Tuesday, July 10, 2007 9:21 PM

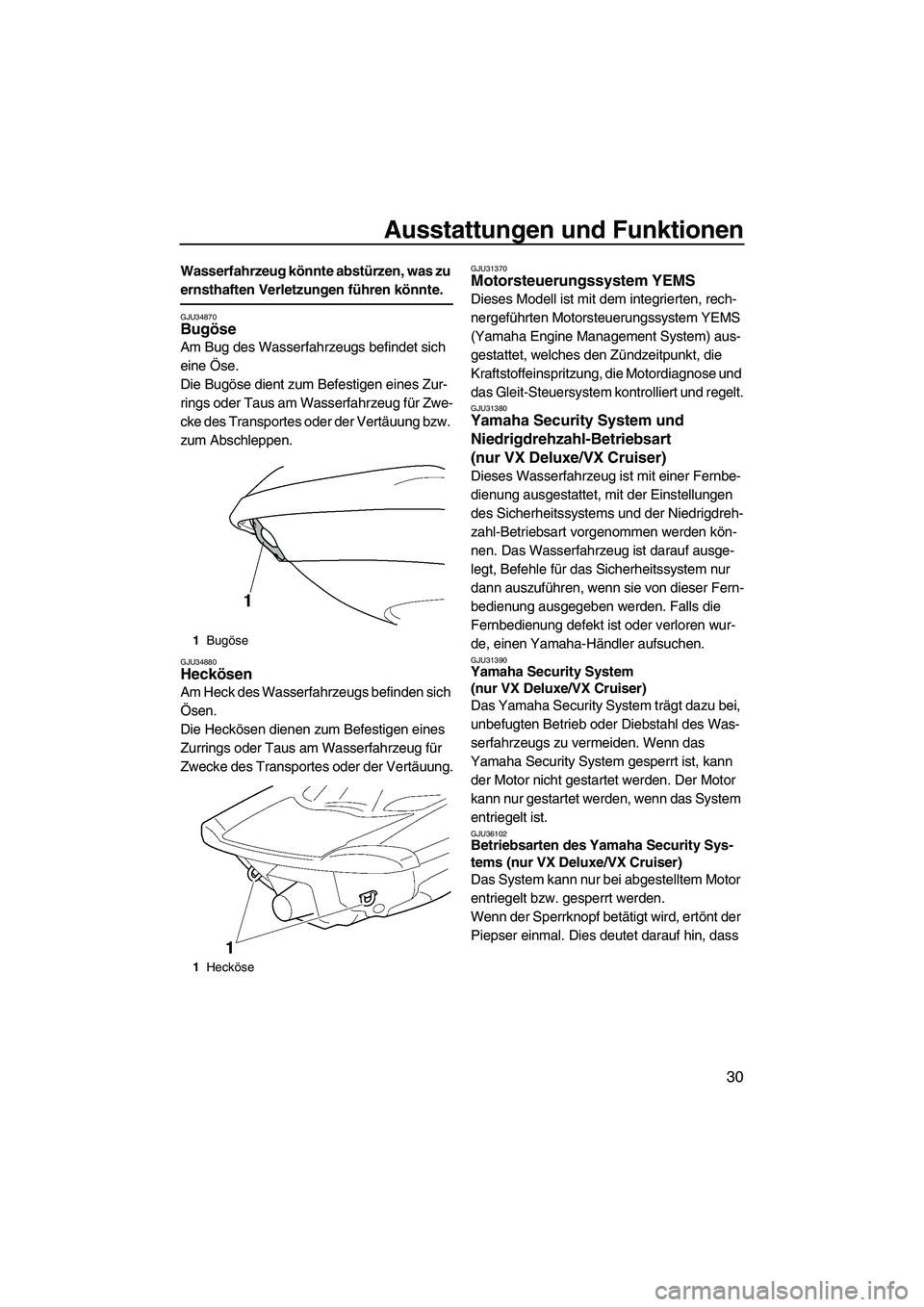

Page 37 of 100
Ausstattungen und Funktionen
30
Wasserfahrzeug könnte abstürzen, was zu
ernsthaften Verletzungen führen könnte.
GJU34870Bugöse
Am Bug des Wasserfahrzeugs befindet sich
eine Öse.
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung bzw.
zum Abschleppen.
GJU34880Heckösen
Am Heck des Wasserfahrzeugs befinden sich
Ösen.
Die Heckösen dienen zum Befestigen eines
Zurrings oder Taus am Wasserfahrzeug für
Zwecke des Transportes oder der Vertäuung.
GJU31370Motorsteuerungssystem YEMS
Dieses Modell ist mit dem integrierten, rech-
nergeführten Motorsteuerungssystem YEMS
(Yamaha Engine Management System) aus-
gestattet, welches den Zündzeitpunkt, die
Kraftstoffeinspritzung, die Motordiagnose und
das Gleit-Steuersystem kontrolliert und regelt.
GJU31380Yamaha Security System und
Niedrigdrehzahl-Betriebsart
(nur VX Deluxe/VX Cruiser)
Dieses Wasserfahrzeug ist mit einer Fernbe-
dienung ausgestattet, mit der Einstellungen
des Sicherheitssystems und der Niedrigdreh-
zahl-Betriebsart vorgenommen werden kön-
nen. Das Wasserfahrzeug ist darauf ausge-
legt, Befehle für das Sicherheitssystem nur
dann auszuführen, wenn sie von dieser Fern-
bedienung ausgegeben werden. Falls die
Fernbedienung defekt ist oder verloren wur-
de, einen Yamaha-Händler aufsuchen.
GJU31390Yamaha Security System
(nur VX Deluxe/VX Cruiser)
Das Yamaha Security System trägt dazu bei,
unbefugten Betrieb oder Diebstahl des Was-
serfahrzeugs zu vermeiden. Wenn das
Yamaha Security System gesperrt ist, kann
der Motor nicht gestartet werden. Der Motor
kann nur gestartet werden, wenn das System
entriegelt ist.
GJU36102Betriebsarten des Yamaha Security Sys-
tems (nur VX Deluxe/VX Cruiser)
Das System kann nur bei abgestelltem Motor
entriegelt bzw. gesperrt werden.
Wenn der Sperrknopf betätigt wird, ertönt der
Piepser einmal. Dies deutet darauf hin, dass
1Bugöse
1Hecköse
UF1K73G0.book Page 30 Tuesday, July 10, 2007 9:21 PM

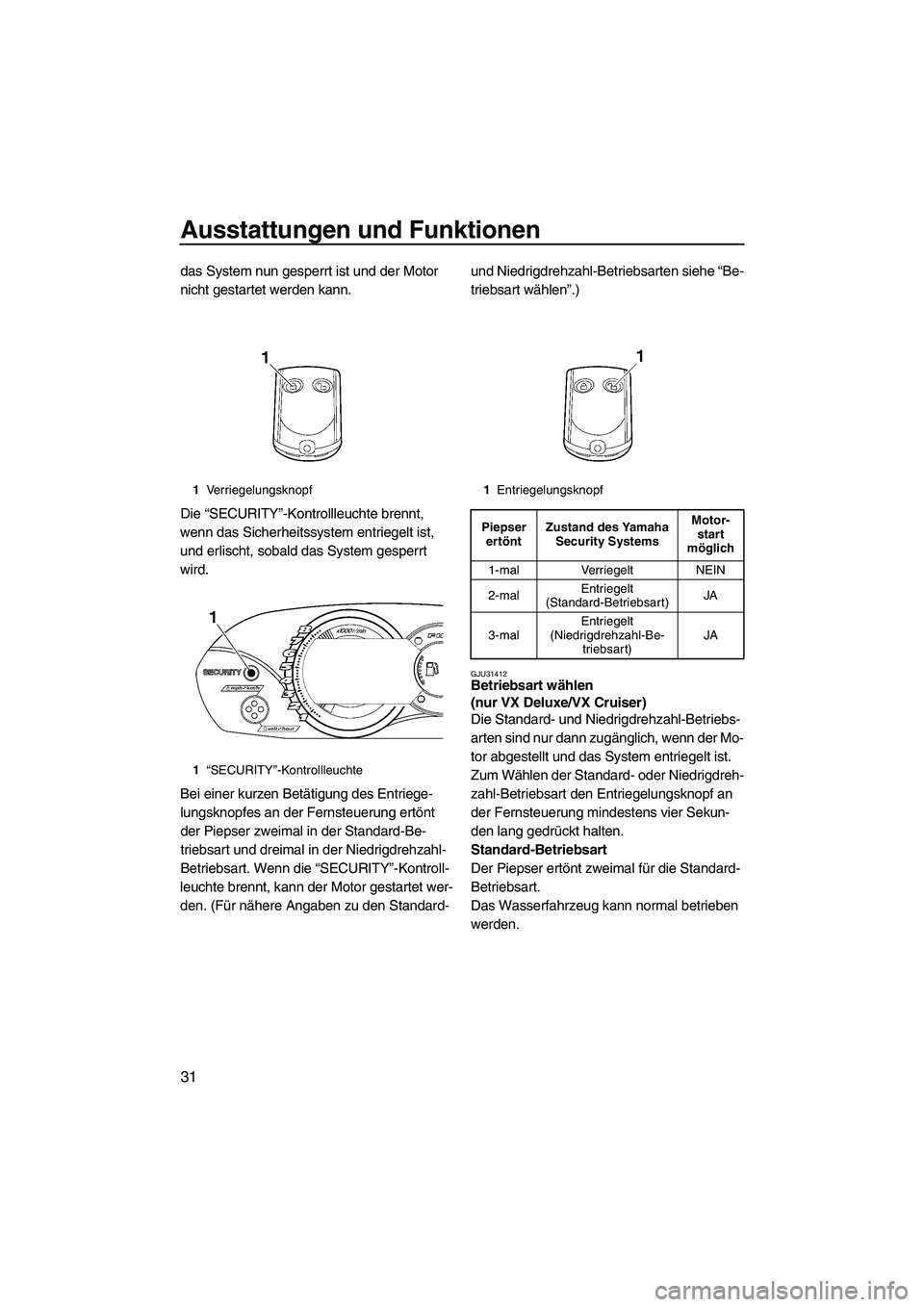

Page 38 of 100
Ausstattungen und Funktionen
31
das System nun gesperrt ist und der Motor
nicht gestartet werden kann.
Die “SECURITY”-Kontrollleuchte brennt,
wenn das Sicherheitssystem entriegelt ist,
und erlischt, sobald das System gesperrt
wird.
Bei einer kurzen Betätigung des Entriege-
lungsknopfes an der Fernsteuerung ertönt
der Piepser zweimal in der Standard-Be-
triebsart und dreimal in der Niedrigdrehzahl-
Betriebsart. Wenn die “SECURITY”-Kontroll-
leuchte brennt, kann der Motor gestartet wer-
den. (Für nähere Angaben zu den Standard- und Niedrigdrehzahl-Betriebsarten siehe “Be-
triebsart wählen”.)
GJU31412Betriebsart wählen
(nur VX Deluxe/VX Cruiser)
Die Standard- und Niedrigdrehzahl-Betriebs-
arten sind nur dann zugänglich, wenn der Mo-
tor abgestellt und das System entriegelt ist.
Zum Wählen der Standard- oder Niedrigdreh-
zahl-Betriebsart den Entriegelungsknopf an
der Fernsteuerung mindestens vier Sekun-
den lang gedrückt halten.
Standard-Betriebsart
Der Piepser ertönt zweimal für die Standard-
Betriebsart.
Das Wasserfahrzeug kann normal betrieben
werden.
1Verriegelungsknopf
1“SECURITY”-Kontrollleuchte1Entriegelungsknopf
Piepser
ertöntZustand des Yamaha
Security SystemsMotor-
start
möglich
1-mal Verriegelt NEIN
2-malEntriegelt
(Standard-Betriebsart)JA
3-malEntriegelt
(Niedrigdrehzahl-Be-
triebsart)JA
UF1K73G0.book Page 31 Tuesday, July 10, 2007 9:21 PM
Page 39 of 100

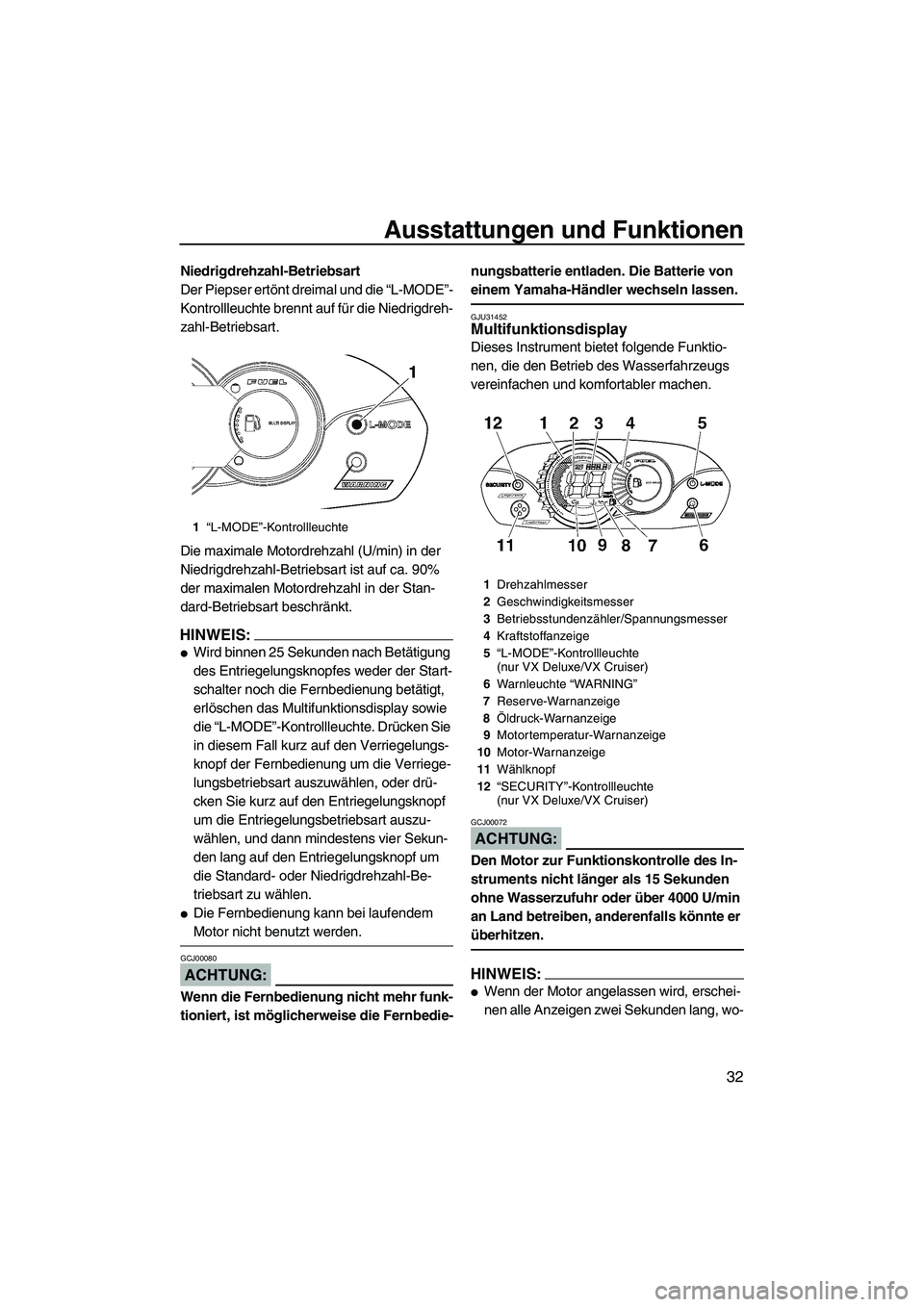

Ausstattungen und Funktionen
32
Niedrigdrehzahl-Betriebsart
Der Piepser ertönt dreimal und die “L-MODE”-
Kontrollleuchte brennt auf für die Niedrigdreh-
zahl-Betriebsart.
Die maximale Motordrehzahl (U/min) in der
Niedrigdrehzahl-Betriebsart ist auf ca. 90%
der maximalen Motordrehzahl in der Stan-
dard-Betriebsart beschränkt.
HINWEIS:
Wird binnen 25 Sekunden nach Betätigung
des Entriegelungsknopfes weder der Start-
schalter noch die Fernbedienung betätigt,
erlöschen das Multifunktionsdisplay sowie
die “L-MODE”-Kontrollleuchte. Drücken Sie
in diesem Fall kurz auf den Verriegelungs-
knopf der Fernbedienung um die Verriege-
lungsbetriebsart auszuwählen, oder drü-
cken Sie kurz auf den Entriegelungsknopf
um die Entriegelungsbetriebsart auszu-
wählen, und dann mindestens vier Sekun-
den lang auf den Entriegelungsknopf um
die Standard- oder Niedrigdrehzahl-Be-
triebsart zu wählen.
Die Fernbedienung kann bei laufendem
Motor nicht benutzt werden.
ACHTUNG:
GCJ00080
Wenn die Fernbedienung nicht mehr funk-
tioniert, ist möglicherweise die Fernbedie-nungsbatterie entladen. Die Batterie von
einem Yamaha-Händler wechseln lassen.
GJU31452Multifunktionsdisplay
Dieses Instrument bietet folgende Funktio-
nen, die den Betrieb des Wasserfahrzeugs
vereinfachen und komfortabler machen.
ACHTUNG:
GCJ00072
Den Motor zur Funktionskontrolle des In-
struments nicht länger als 15 Sekunden
ohne Wasserzufuhr oder über 4000 U/min
an Land betreiben, anderenfalls könnte er
überhitzen.
HINWEIS:
Wenn der Motor angelassen wird, erschei-
nen alle Anzeigen zwei Sekunden lang, wo-
1“L-MODE”-Kontrollleuchte
1Drehzahlmesser
2Geschwindigkeitsmesser
3Betriebsstundenzähler/Spannungsmesser
4Kraftstoffanzeige
5“L-MODE”-Kontrollleuchte
(nur VX Deluxe/VX Cruiser)
6Warnleuchte “WAR NING”
7Reserve-Warnanzeige
8Öldruck-Warnanzeige
9Motortemperatur-Warnanzeige
10Motor-Warnanzeige
11Wählknopf
12“SECURITY”-Kontrollleuchte
(nur VX Deluxe/VX Cruiser)
UF1K73G0.book Page 32 Tuesday, July 10, 2007 9:21 PM
Page 40 of 100

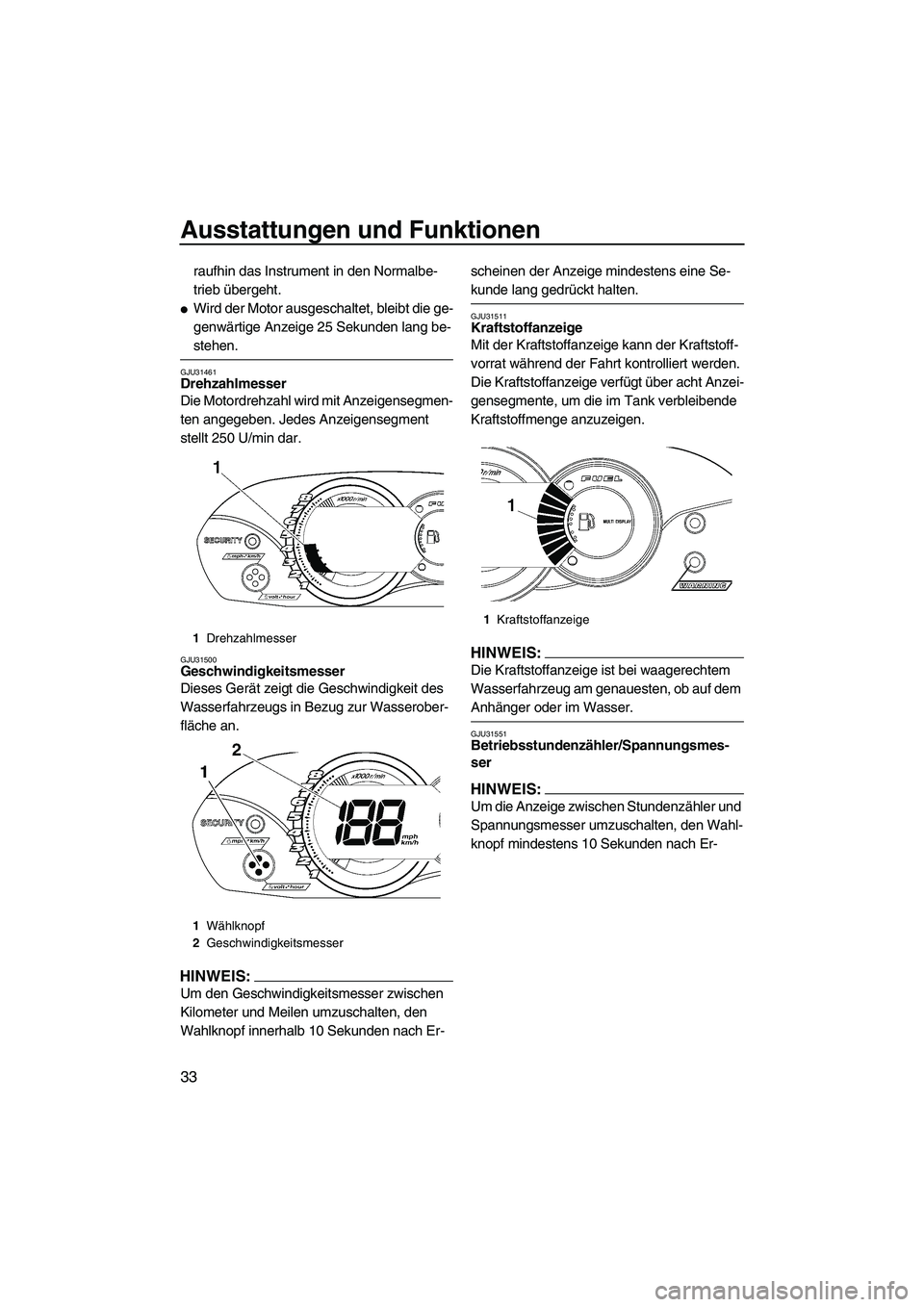

Ausstattungen und Funktionen
33
raufhin das Instrument in den Normalbe-
trieb übergeht.
Wird der Motor ausgeschaltet, bleibt die ge-
genwärtige Anzeige 25 Sekunden lang be-
stehen.
GJU31461Drehzahlmesser
Die Motordrehzahl wird mit Anzeigensegmen-
ten angegeben. Jedes Anzeigensegment
stellt 250 U/min dar.
GJU31500Geschwindigkeitsmesser
Dieses Gerät zeigt die Geschwindigkeit des
Wasserfahrzeugs in Bezug zur Wasserober-
fläche an.
HINWEIS:
Um den Geschwindigkeitsmesser zwischen
Kilometer und Meilen umzuschalten, den
Wahlknopf innerhalb 10 Sekunden nach Er-scheinen der Anzeige mindestens eine Se-
kunde lang gedrückt halten.
GJU31511Kraftstoffanzeige
Mit der Kraftstoffanzeige kann der Kraftstoff-
vorrat während der Fahrt kontrolliert werden.
Die Kraftstoffanzeige verfügt über acht Anzei-
gensegmente, um die im Tank verbleibende
Kraftstoffmenge anzuzeigen.
HINWEIS:
Die Kraftstoffanzeige ist bei waagerechtem
Wasserfahrzeug am genauesten, ob auf dem
Anhänger oder im Wasser.
GJU31551Betriebsstundenzähler/Spannungsmes-
ser
HINWEIS:
Um die Anzeige zwischen Stundenzähler und
Spannungsmesser umzuschalten, den Wahl-
knopf mindestens 10 Sekunden nach Er-
1Drehzahlmesser
1Wählknopf
2Geschwindigkeitsmesser
1Kraftstoffanzeige
UF1K73G0.book Page 33 Tuesday, July 10, 2007 9:21 PM
