YAMAHA VX 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: VX, Model: YAMAHA VX 2008Pages: 100, PDF-Größe: 7.01 MB
Page 51 of 100

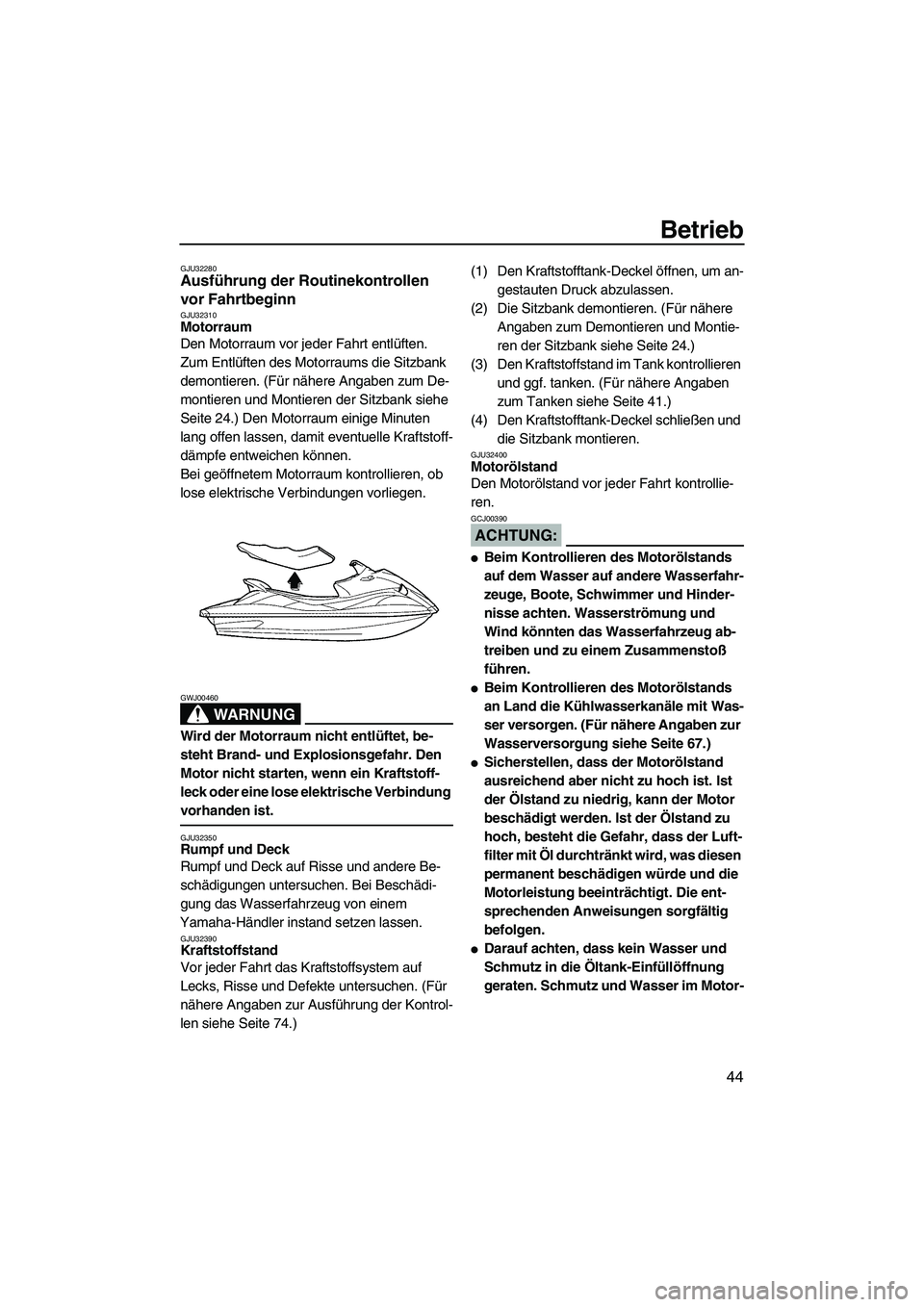

Betrieb
44
GJU32280Ausführung der Routinekontrollen
vor Fahrtbeginn
GJU32310Motorraum
Den Motorraum vor jeder Fahrt entlüften.
Zum Entlüften des Motorraums die Sitzbank
demontieren. (Für nähere Angaben zum De-
montieren und Montieren der Sitzbank siehe
Seite 24.) Den Motorraum einige Minuten
lang offen lassen, damit eventuelle Kraftstoff-
dämpfe entweichen können.
Bei geöffnetem Motorraum kontrollieren, ob
lose elektrische Verbindungen vorliegen.
WARNUNG
GWJ00460
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Den
Motor nicht starten, wenn ein Kraftstoff-
leck oder eine lose elektrische Verbindung
vorhanden ist.
GJU32350Rumpf und Deck
Rumpf und Deck auf Risse und andere Be-
schädigungen untersuchen. Bei Beschädi-
gung das Wasserfahrzeug von einem
Yamaha-Händler instand setzen lassen.
GJU32390Kraftstoffstand
Vor jeder Fahrt das Kraftstoffsystem auf
Lecks, Risse und Defekte untersuchen. (Für
nähere Angaben zur Ausführung der Kontrol-
len siehe Seite 74.)(1) Den Kraftstofftank-Deckel öffnen, um an-
gestauten Druck abzulassen.
(2) Die Sitzbank demontieren. (Für nähere
Angaben zum Demontieren und Montie-
ren der Sitzbank siehe Seite 24.)
(3) Den Kraftstoffstand im Tank kontrollieren
und ggf. tanken. (Für nähere Angaben
zum Tanken siehe Seite 41.)
(4) Den Kraftstofftank-Deckel schließen und
die Sitzbank montieren.
GJU32400Motorölstand
Den Motorölstand vor jeder Fahrt kontrollie-
ren.
ACHTUNG:
GCJ00390
Beim Kontrollieren des Motorölstands
auf dem Wasser auf andere Wasserfahr-
zeuge, Boote, Schwimmer und Hinder-
nisse achten. Wasserströmung und
Wind könnten das Wasserfahrzeug ab-
treiben und zu einem Zusammenstoß
führen.
Beim Kontrollieren des Motorölstands
an Land die Kühlwasserkanäle mit Was-
ser versorgen. (Für nähere Angaben zur
Wasserversorgung siehe Seite 67.)
Sicherstellen, dass der Motorölstand
ausreichend aber nicht zu hoch ist. Ist
der Ölstand zu niedrig, kann der Motor
beschädigt werden. Ist der Ölstand zu
hoch, besteht die Gefahr, dass der Luft-
filter mit Öl durchtränkt wird, was diesen
permanent beschädigen würde und die
Motorleistung beeinträchtigt. Die ent-
sprechenden Anweisungen sorgfältig
befolgen.
Darauf achten, dass kein Wasser und
Schmutz in die Öltank-Einfüllöffnung
geraten. Schmutz und Wasser im Motor-
UF1K73G0.book Page 44 Tuesday, July 10, 2007 9:21 PM
Page 52 of 100

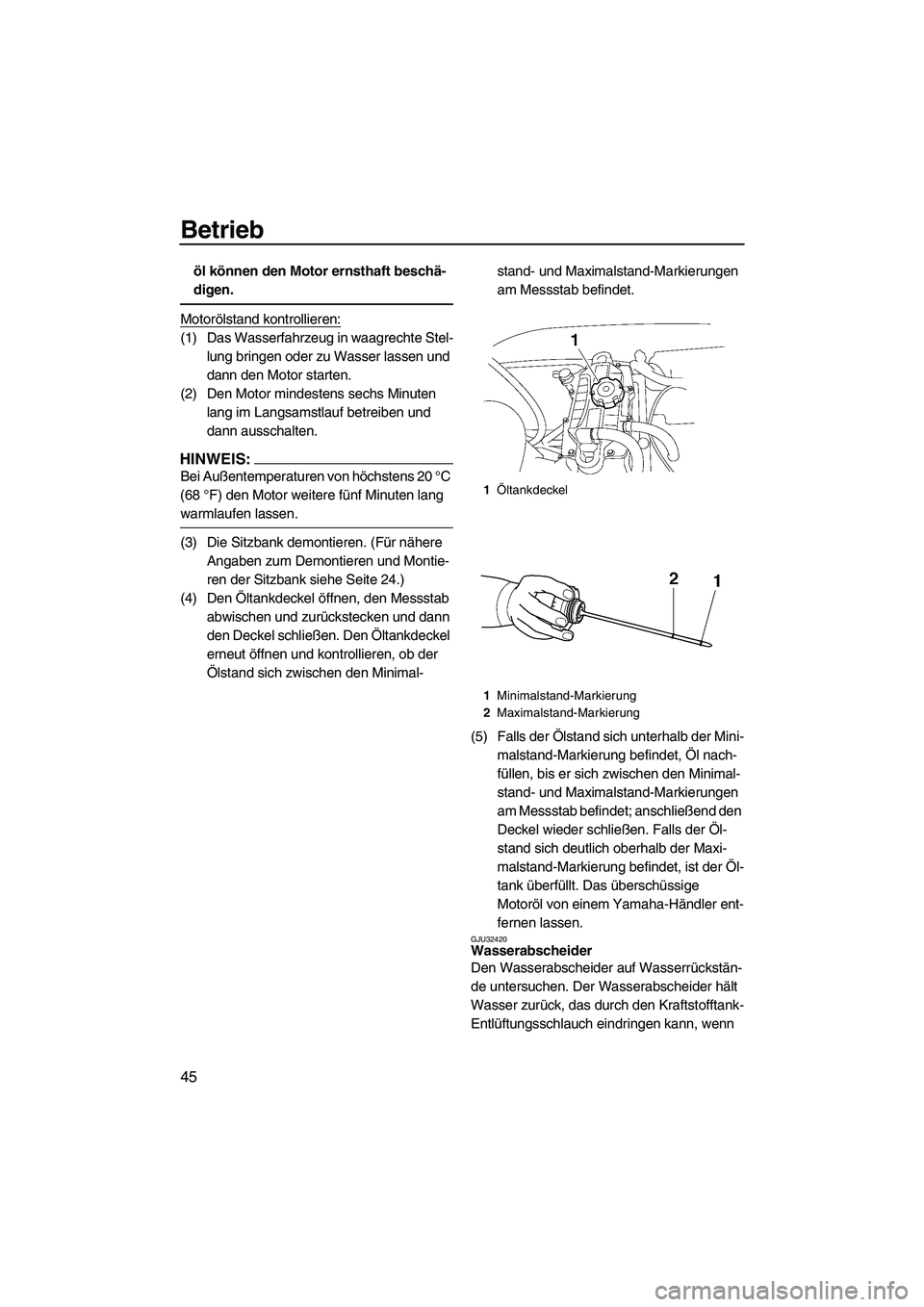

Betrieb
45
öl können den Motor ernsthaft beschä-
digen.
Motorölstand kontrollieren:
(1) Das Wasserfahrzeug in waagrechte Stel-
lung bringen oder zu Wasser lassen und
dann den Motor starten.
(2) Den Motor mindestens sechs Minuten
lang im Langsamstlauf betreiben und
dann ausschalten.
HINWEIS:
Bei Außentemperaturen von höchstens 20 °C
(68 °F) den Motor weitere fünf Minuten lang
warmlaufen lassen.
(3) Die Sitzbank demontieren. (Für nähere
Angaben zum Demontieren und Montie-
ren der Sitzbank siehe Seite 24.)
(4) Den Öltankdeckel öffnen, den Messstab
abwischen und zurückstecken und dann
den Deckel schließen. Den Öltankdeckel
erneut öffnen und kontrollieren, ob der
Ölstand sich zwischen den Minimal-stand- und Maximalstand-Markierungen
am Messstab befindet.
(5) Falls der Ölstand sich unterhalb der Mini-
malstand-Markierung befindet, Öl nach-
füllen, bis er sich zwischen den Minimal-
stand- und Maximalstand-Markierungen
am Messstab befindet; anschließend den
Deckel wieder schließen. Falls der Öl-
stand sich deutlich oberhalb der Maxi-
malstand-Markierung befindet, ist der Öl-
tank überfüllt. Das überschüssige
Motoröl von einem Yamaha-Händler ent-
fernen lassen.
GJU32420Wasserabscheider
Den Wasserabscheider auf Wasserrückstän-
de untersuchen. Der Wasserabscheider hält
Wasser zurück, das durch den Kraftstofftank-
Entlüftungsschlauch eindringen kann, wenn
1Öltankdeckel
1Minimalstand-Markierung
2Maximalstand-Markierung
UF1K73G0.book Page 45 Tuesday, July 10, 2007 9:21 PM

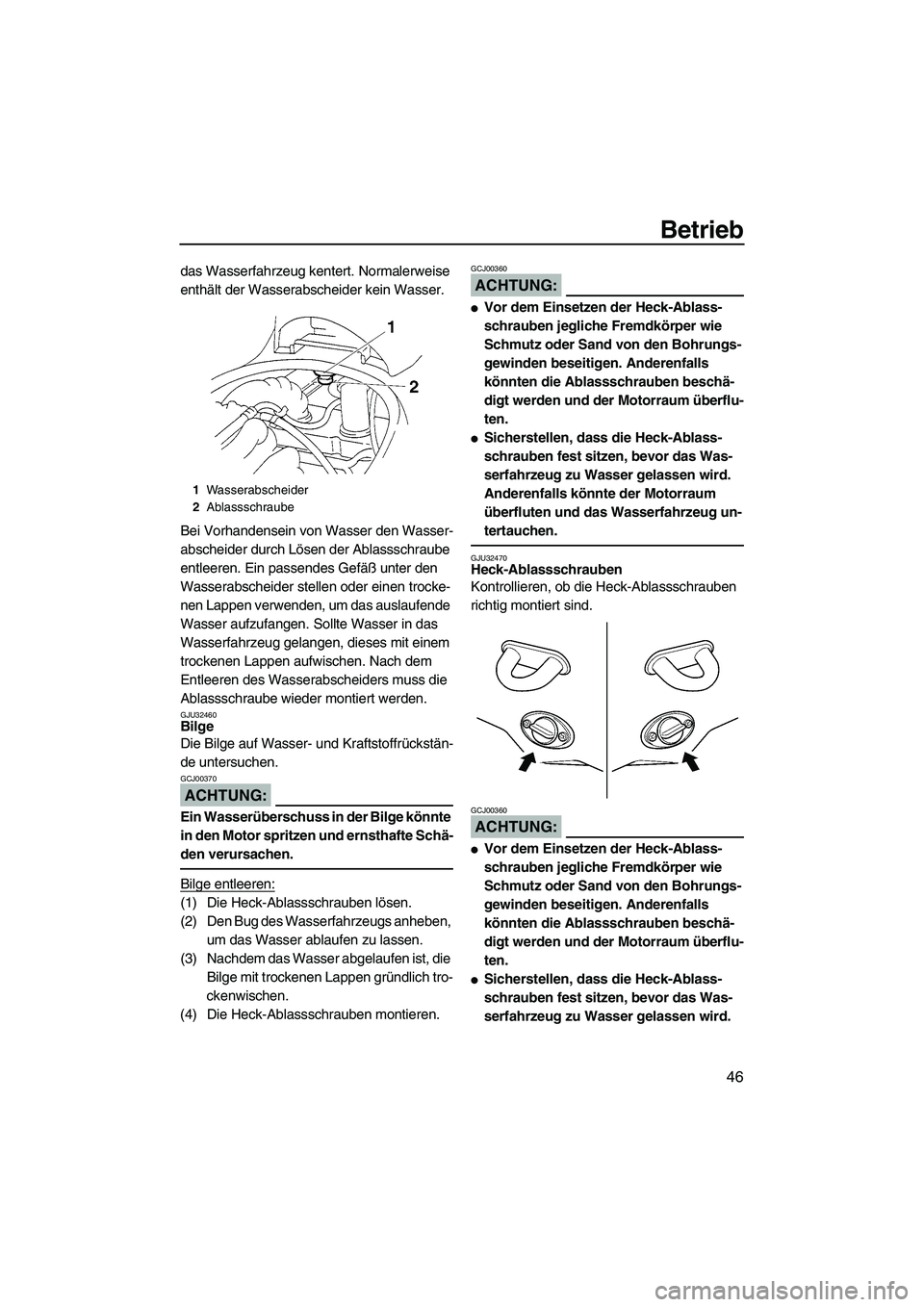

Page 53 of 100
Betrieb
46
das Wasserfahrzeug kentert. Normalerweise
enthält der Wasserabscheider kein Wasser.
Bei Vorhandensein von Wasser den Wasser-
abscheider durch Lösen der Ablassschraube
entleeren. Ein passendes Gefäß unter den
Wasserabscheider stellen oder einen trocke-
nen Lappen verwenden, um das auslaufende
Wasser aufzufangen. Sollte Wasser in das
Wasserfahrzeug gelangen, dieses mit einem
trockenen Lappen aufwischen. Nach dem
Entleeren des Wasserabscheiders muss die
Ablassschraube wieder montiert werden.
GJU32460Bilge
Die Bilge auf Wasser- und Kraftstoffrückstän-
de untersuchen.
ACHTUNG:
GCJ00370
Ein Wasserüberschuss in der Bilge könnte
in den Motor spritzen und ernsthafte Schä-
den verursachen.
Bilge entleeren:
(1) Die Heck-Ablassschrauben lösen.
(2) Den Bug des Wasserfahrzeugs anheben,
um das Wasser ablaufen zu lassen.
(3) Nachdem das Wasser abgelaufen ist, die
Bilge mit trockenen Lappen gründlich tro-
ckenwischen.
(4) Die Heck-Ablassschrauben montieren.
ACHTUNG:
GCJ00360
Vor dem Einsetzen der Heck-Ablass-
schrauben jegliche Fremdkörper wie
Schmutz oder Sand von den Bohrungs-
gewinden beseitigen. Anderenfalls
könnten die Ablassschrauben beschä-
digt werden und der Motorraum überflu-
ten.
Sicherstellen, dass die Heck-Ablass-
schrauben fest sitzen, bevor das Was-
serfahrzeug zu Wasser gelassen wird.
Anderenfalls könnte der Motorraum
überfluten und das Wasserfahrzeug un-
tertauchen.
GJU32470Heck-Ablassschrauben
Kontrollieren, ob die Heck-Ablassschrauben
richtig montiert sind.
ACHTUNG:
GCJ00360
Vor dem Einsetzen der Heck-Ablass-
schrauben jegliche Fremdkörper wie
Schmutz oder Sand von den Bohrungs-
gewinden beseitigen. Anderenfalls
könnten die Ablassschrauben beschä-
digt werden und der Motorraum überflu-
ten.
Sicherstellen, dass die Heck-Ablass-
schrauben fest sitzen, bevor das Was-
serfahrzeug zu Wasser gelassen wird.
1Wasserabscheider
2Ablassschraube
UF1K73G0.book Page 46 Tuesday, July 10, 2007 9:21 PM
Page 54 of 100

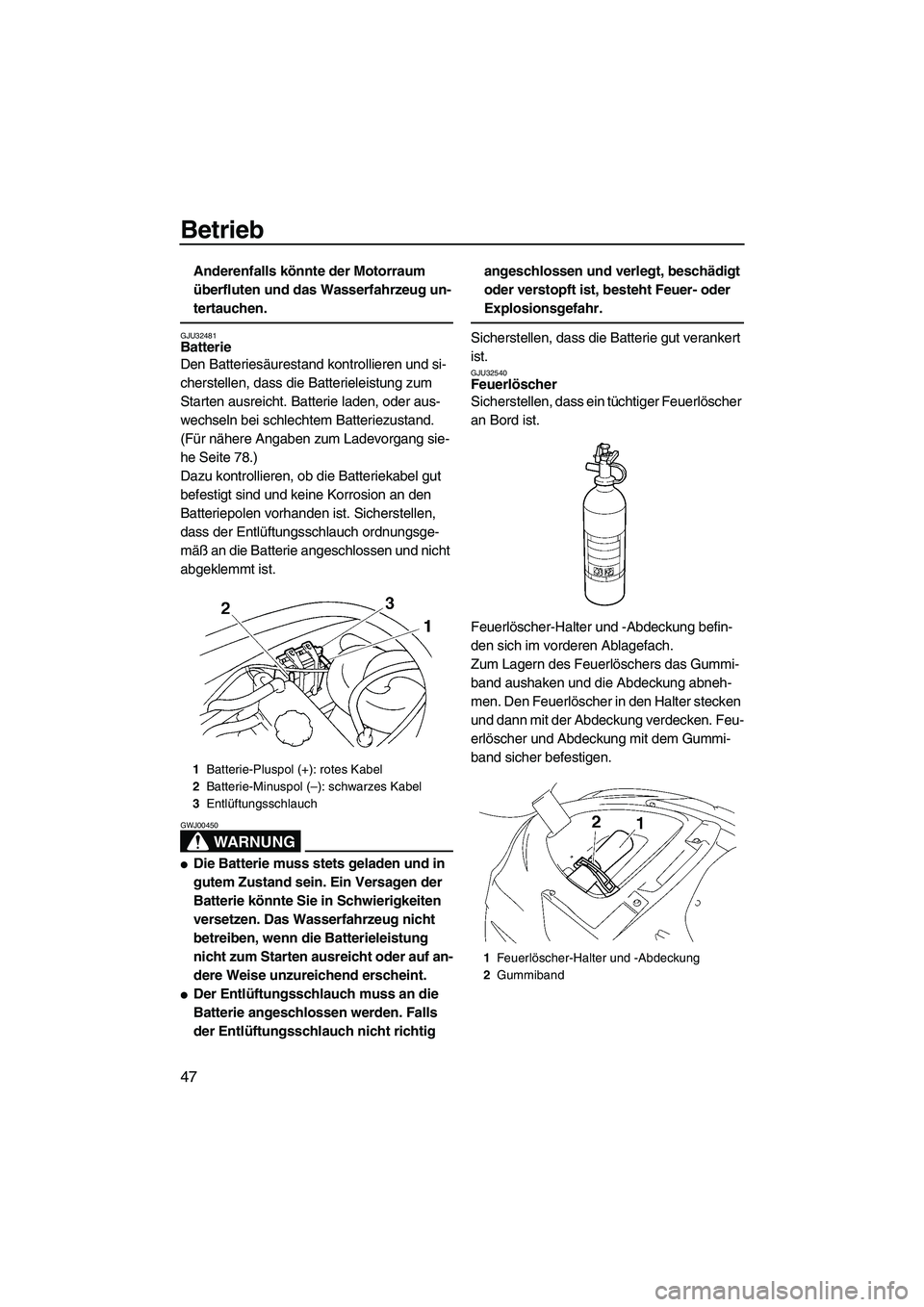

Betrieb
47
Anderenfalls könnte der Motorraum
überfluten und das Wasserfahrzeug un-
tertauchen.
GJU32481Batterie
Den Batteriesäurestand kontrollieren und si-
cherstellen, dass die Batterieleistung zum
Starten ausreicht. Batterie laden, oder aus-
wechseln bei schlechtem Batteriezustand.
(Für nähere Angaben zum Ladevorgang sie-
he Seite 78.)
Dazu kontrollieren, ob die Batteriekabel gut
befestigt sind und keine Korrosion an den
Batteriepolen vorhanden ist. Sicherstellen,
dass der Entlüftungsschlauch ordnungsge-
mäß an die Batterie angeschlossen und nicht
abgeklemmt ist.
WARNUNG
GWJ00450
Die Batterie muss stets geladen und in
gutem Zustand sein. Ein Versagen der
Batterie könnte Sie in Schwierigkeiten
versetzen. Das Wasserfahrzeug nicht
betreiben, wenn die Batterieleistung
nicht zum Starten ausreicht oder auf an-
dere Weise unzureichend erscheint.
Der Entlüftungsschlauch muss an die
Batterie angeschlossen werden. Falls
der Entlüftungsschlauch nicht richtig angeschlossen und verlegt, beschädigt
oder verstopft ist, besteht Feuer- oder
Explosionsgefahr.
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32540Feuerlöscher
Sicherstellen, dass ein tüchtiger Feuerlöscher
an Bord ist.
Feuerlöscher-Halter und -Abdeckung befin-
den sich im vorderen Ablagefach.
Zum Lagern des Feuerlöschers das Gummi-
band aushaken und die Abdeckung abneh-
men. Den Feuerlöscher in den Halter stecken
und dann mit der Abdeckung verdecken. Feu-
erlöscher und Abdeckung mit dem Gummi-
band sicher befestigen.
1Batterie-Pluspol (+): rotes Kabel
2Batterie-Minuspol (–): schwarzes Kabel
3Entlüftungsschlauch
1Feu er löscher-Halter und -Abdeckung
2Gummiband
UF1K73G0.book Page 47 Tuesday, July 10, 2007 9:21 PM
Page 55 of 100

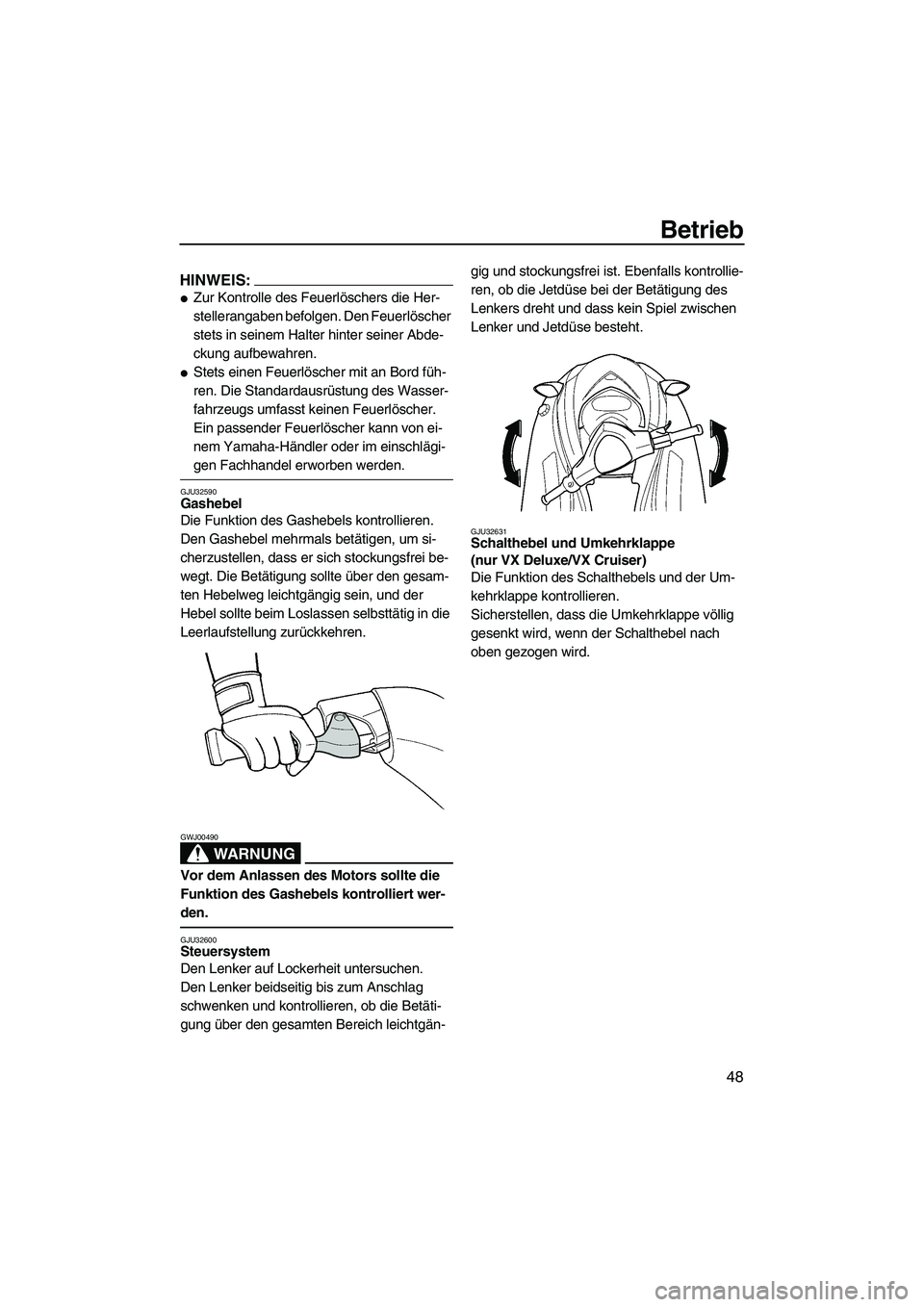

Betrieb
48
HINWEIS:
Zur Kontrolle des Feuerlöschers die Her-
stellerangaben befolgen. Den Feuerlöscher
stets in seinem Halter hinter seiner Abde-
ckung aufbewahren.
Stets einen Feuerlöscher mit an Bord füh-
ren. Die Standardausrüstung des Wasser-
fahrzeugs umfasst keinen Feuerlöscher.
Ein passender Feuerlöscher kann von ei-
nem Yamaha-Händler oder im einschlägi-
gen Fachhandel erworben werden.
GJU32590Gashebel
Die Funktion des Gashebels kontrollieren.
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich stockungsfrei be-
wegt. Die Betätigung sollte über den gesam-
ten Hebelweg leichtgängig sein, und der
Hebel sollte beim Loslassen selbsttätig in die
Leerlaufstellung zurückkehren.
WARNUNG
GWJ00490
Vor dem Anlassen des Motors sollte die
Funktion des Gashebels kontrolliert wer-
den.
GJU32600Steuersystem
Den Lenker auf Lockerheit untersuchen.
Den Lenker beidseitig bis zum Anschlag
schwenken und kontrollieren, ob die Betäti-
gung über den gesamten Bereich leichtgän-gig und stockungsfrei ist. Ebenfalls kontrollie-
ren, ob die Jetdüse bei der Betätigung des
Lenkers dreht und dass kein Spiel zwischen
Lenker und Jetdüse besteht.
GJU32631Schalthebel und Umkehrklappe
(nur VX Deluxe/VX Cruiser)
Die Funktion des Schalthebels und der Um-
kehrklappe kontrollieren.
Sicherstellen, dass die Umkehrklappe völlig
gesenkt wird, wenn der Schalthebel nach
oben gezogen wird.
UF1K73G0.book Page 48 Tuesday, July 10, 2007 9:21 PM
Page 56 of 100

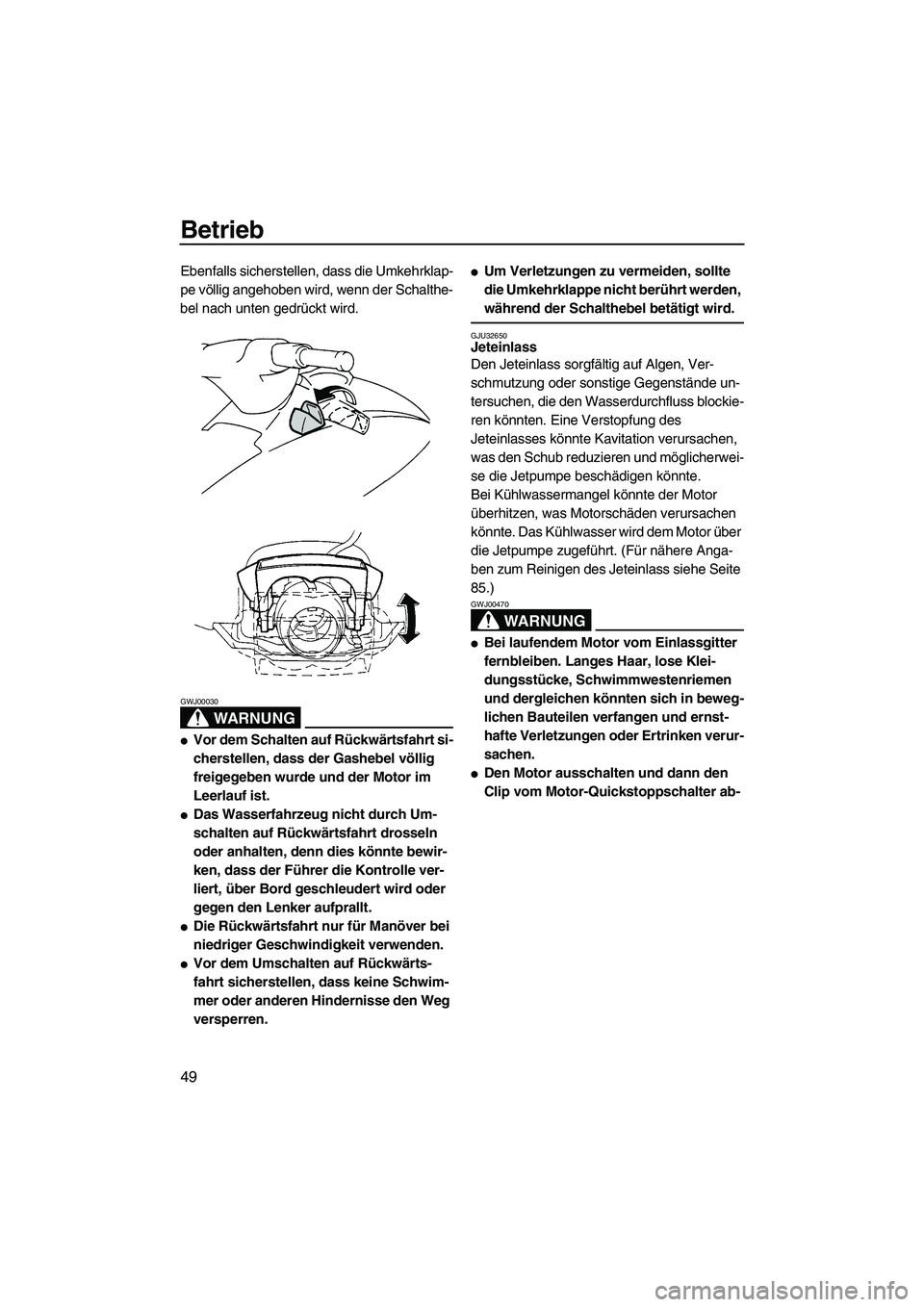

Betrieb
49
Ebenfalls sicherstellen, dass die Umkehrklap-
pe völlig angehoben wird, wenn der Schalthe-
bel nach unten gedrückt wird.
WARNUNG
GWJ00030
Vor dem Schalten auf Rückwärtsfahrt si-
cherstellen, dass der Gashebel völlig
freigegeben wurde und der Motor im
Leerlauf ist.
Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Führer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker aufprallt.
Die Rückwärtsfahrt nur für Manöver bei
niedriger Geschwindigkeit verwenden.
Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.
Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der Schalthebel betätigt wird.
GJU32650Jeteinlass
Den Jeteinlass sorgfältig auf Algen, Ver-
schmutzung oder sonstige Gegenstände un-
tersuchen, die den Wasserdurchfluss blockie-
ren könnten. Eine Verstopfung des
Jeteinlasses könnte Kavitation verursachen,
was den Schub reduzieren und möglicherwei-
se die Jetpumpe beschädigen könnte.
Bei Kühlwassermangel könnte der Motor
überhitzen, was Motorschäden verursachen
könnte. Das Kühlwasser wird dem Motor über
die Jetpumpe zugeführt. (Für nähere Anga-
ben zum Reinigen des Jeteinlass siehe Seite
85.)
WARNUNG
GWJ00470
Bei laufendem Motor vom Einlassgitter
fernbleiben. Langes Haar, lose Klei-
dungsstücke, Schwimmwestenriemen
und dergleichen könnten sich in beweg-
lichen Bauteilen verfangen und ernst-
hafte Verletzungen oder Ertrinken verur-
sachen.
Den Motor ausschalten und dann den
Clip vom Motor-Quickstoppschalter ab-
UF1K73G0.book Page 49 Tuesday, July 10, 2007 9:21 PM
Page 57 of 100

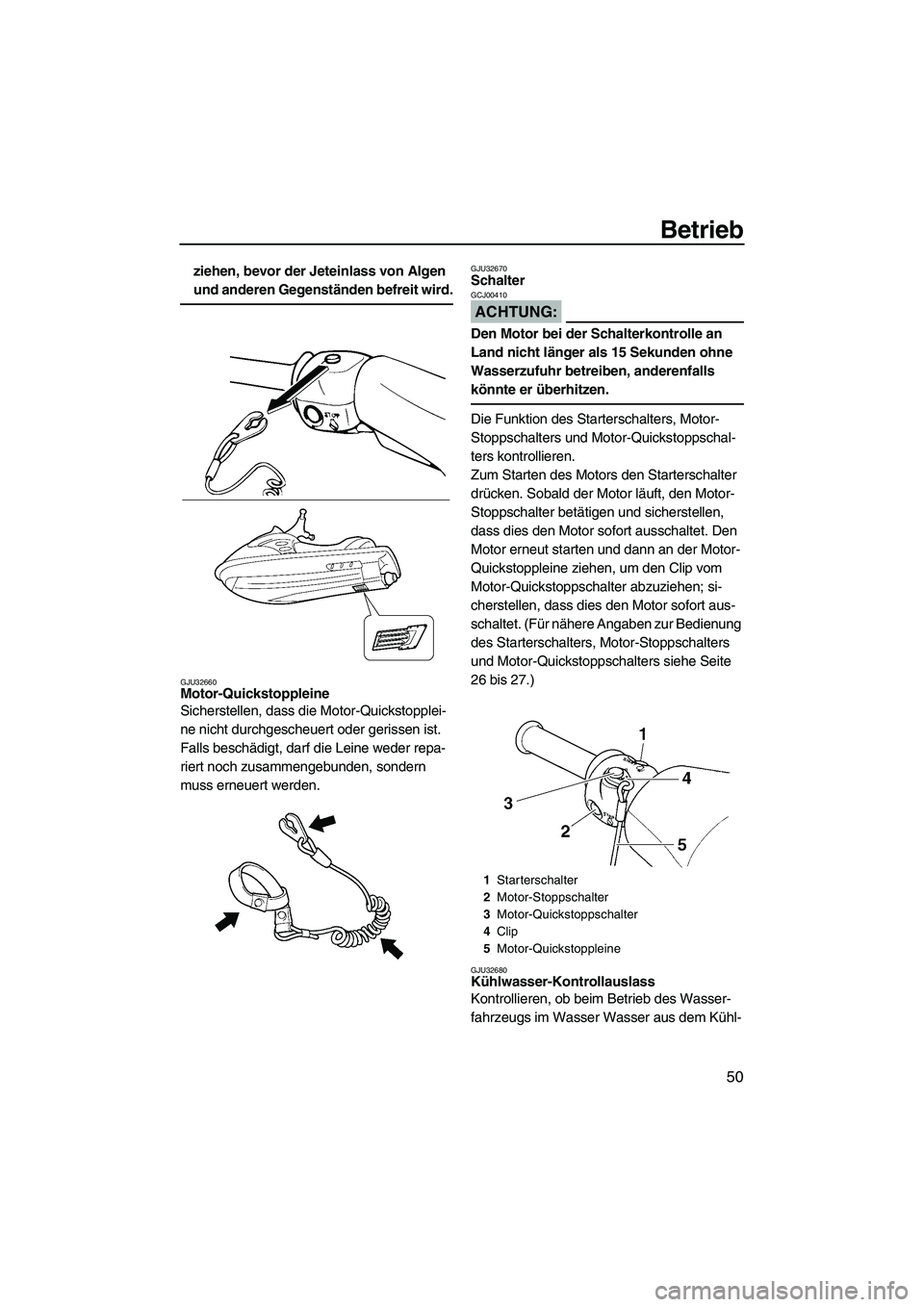

Betrieb
50
ziehen, bevor der Jeteinlass von Algen
und anderen Gegenständen befreit wird.
GJU32660Motor-Quickstoppleine
Sicherstellen, dass die Motor-Quickstopplei-
ne nicht durchgescheuert oder gerissen ist.
Falls beschädigt, darf die Leine weder repa-
riert noch zusammengebunden, sondern
muss erneuert werden.
GJU32670Schalter
ACHTUNG:
GCJ00410
Den Motor bei der Schalterkontrolle an
Land nicht länger als 15 Sekunden ohne
Wasserzufuhr betreiben, anderenfalls
könnte er überhitzen.
Die Funktion des Starterschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren.
Zum Starten des Motors den Starterschalter
drücken. Sobald der Motor läuft, den Motor-
Stoppschalter betätigen und sicherstellen,
dass dies den Motor sofort ausschaltet. Den
Motor erneut starten und dann an der Motor-
Quickstoppleine ziehen, um den Clip vom
Motor-Quickstoppschalter abzuziehen; si-
cherstellen, dass dies den Motor sofort aus-
schaltet. (Für nähere Angaben zur Bedienung
des Starterschalters, Motor-Stoppschalters
und Motor-Quickstoppschalters siehe Seite
26 bis 27.)
GJU32680Kühlwasser-Kontrollauslass
Kontrollieren, ob beim Betrieb des Wasser-
fahrzeugs im Wasser Wasser aus dem Kühl-
1Starterschalter
2Motor-Stoppschalter
3Motor-Quickstoppschalter
4Clip
5Motor-Quickstoppleine
UF1K73G0.book Page 50 Tuesday, July 10, 2007 9:21 PM
Page 58 of 100
Betrieb
51
wasser-Kontrollauslass an der Backbordseite
(links) fließt. (Für nähere Angaben siehe Seite
28.)
GJU32710Multifunktionsdisplay
Die Funktion des Multifunktionsdisplays kon-
trollieren. (Für nähere Angaben zur Bedie-
nung des Multifunktionsdisplays siehe Seite
32.)
GJU32740
Betrieb
WARNUNG
GWJ00510
Vor dem Betrieb des Wasserfahrzeugs
sollte der Führer sich mit allen Bedienele-
menten vertraut machen. Der Yamaha-
Händler gibt bei Fragen zu den Eigen-
schaften und der Bedienung des Fahr-
zeugs gerne Auskunft. Ein Missverständ-
nis der Funktion eines Bedienelements
könnte zu einem Unfall führen.
ACHTUNG:
GCJ00460
Sicherstellen, dass die Heck-Ablass-
schrauben fest sitzen, bevor das Wasser-
fahrzeug zu Wasser gelassen wird.
GJU32781Einfahrzeit
Die Einfahrzeit ist für die beweglichen Bautei-
le des Motors von entscheidender Bedeu-
tung, weil sie sich während dieser Periode
aufeinander abstimmen und das richtige Be-
triebsspiel erreichen können. Dies sorgt für
gute Leistung und eine lange Lebensdauer
der Komponenten.
ACHTUNG:
GCJ00440
Der Motorölstand sollte kontrolliert wer-
den, bevor das Wasserfahrzeug zum ers-
UF1K73G0.book Page 51 Tuesday, July 10, 2007 9:21 PM
Page 59 of 100

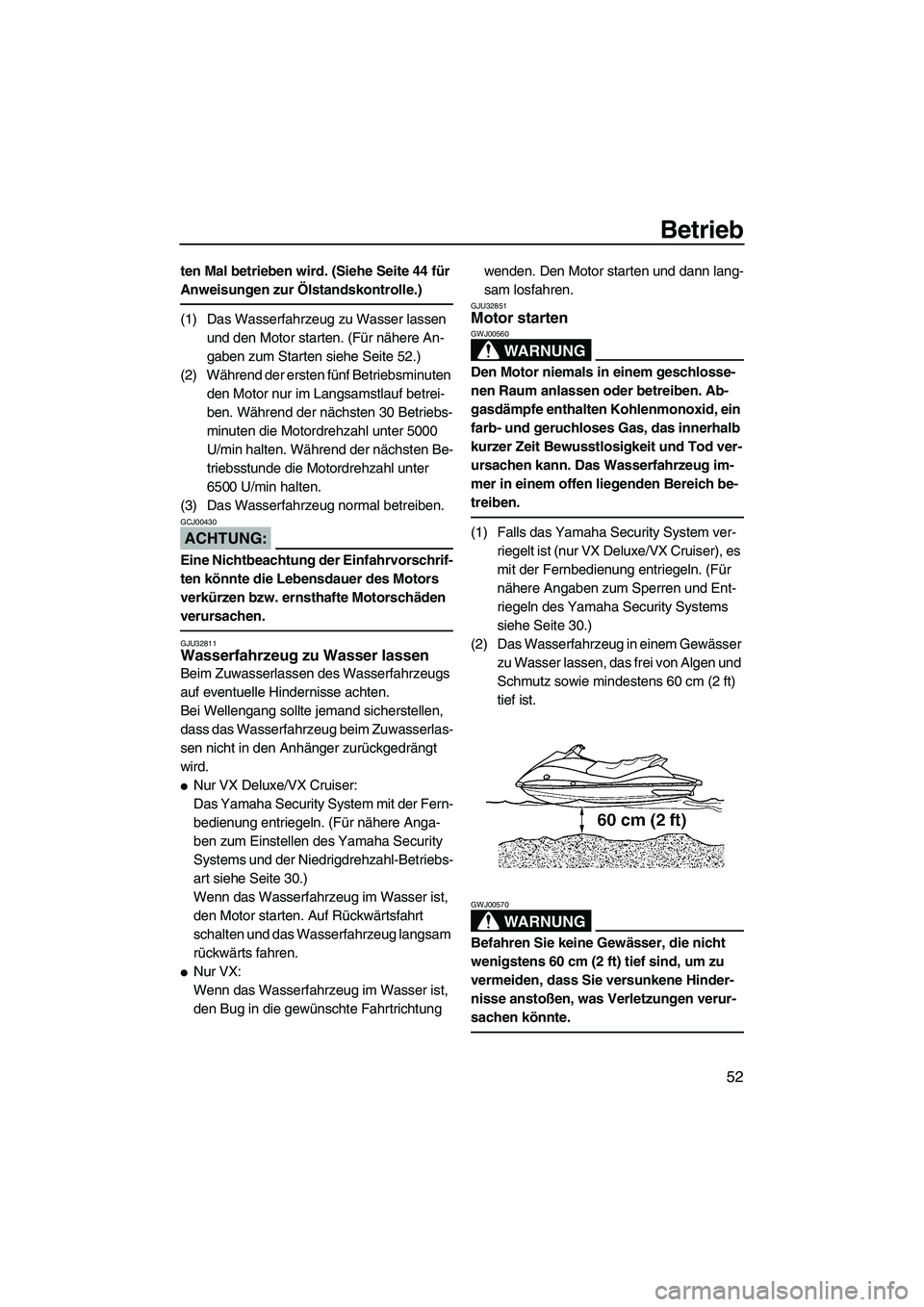

Betrieb
52
ten Mal betrieben wird. (Siehe Seite 44 für
Anweisungen zur Ölstandskontrolle.)
(1) Das Wasserfahrzeug zu Wasser lassen
und den Motor starten. (Für nähere An-
gaben zum Starten siehe Seite 52.)
(2) Während der ersten fünf Betriebsminuten
den Motor nur im Langsamstlauf betrei-
ben. Während der nächsten 30 Betriebs-
minuten die Motordrehzahl unter 5000
U/min halten. Während der nächsten Be-
triebsstunde die Motordrehzahl unter
6500 U/min halten.
(3) Das Wasserfahrzeug normal betreiben.
ACHTUNG:
GCJ00430
Eine Nichtbeachtung der Einfahrvorschrif-
ten könnte die Lebensdauer des Motors
verkürzen bzw. ernsthafte Motorschäden
verursachen.
GJU32811Wasserfahrzeug zu Wasser lassen
Beim Zuwasserlassen des Wasserfahrzeugs
auf eventuelle Hindernisse achten.
Bei Wellengang sollte jemand sicherstellen,
dass das Wasserfahrzeug beim Zuwasserlas-
sen nicht in den Anhänger zurückgedrängt
wird.
Nur VX Deluxe/VX Cruiser:
Das Yamaha Security System mit der Fern-
bedienung entriegeln. (Für nähere Anga-
ben zum Einstellen des Yamaha Security
Systems und der Niedrigdrehzahl-Betriebs-
art siehe Seite 30.)
Wenn das Wasserfahrzeug im Wasser ist,
den Motor starten. Auf Rückwärtsfahrt
schalten und das Wasserfahrzeug langsam
rückwärts fahren.
Nur VX:
Wenn das Wasserfahrzeug im Wasser ist,
den Bug in die gewünschte Fahrtrichtung wenden. Den Motor starten und dann lang-
sam losfahren.
GJU32851Motor starten
WARNUNG
GWJ00560
Den Motor niemals in einem geschlosse-
nen Raum anlassen oder betreiben. Ab-
gasdämpfe enthalten Kohlenmonoxid, ein
farb- und geruchloses Gas, das innerhalb
kurzer Zeit Bewusstlosigkeit und Tod ver-
ursachen kann. Das Wasserfahrzeug im-
mer in einem offen liegenden Bereich be-
treiben.
(1) Falls das Yamaha Security System ver-
riegelt ist (nur VX Deluxe/VX Cruiser), es
mit der Fernbedienung entriegeln. (Für
nähere Angaben zum Sperren und Ent-
riegeln des Yamaha Security Systems
siehe Seite 30.)
(2) Das Wasserfahrzeug in einem Gewässer
zu Wasser lassen, das frei von Algen und
Schmutz sowie mindestens 60 cm (2 ft)
tief ist.
WARNUNG
GWJ00570
Befahren Sie keine Gewässer, die nicht
wenigstens 60 cm (2 ft) tief sind, um zu
vermeiden, dass Sie versunkene Hinder-
nisse anstoßen, was Verletzungen verur-
sachen könnte.
UF1K73G0.book Page 52 Tuesday, July 10, 2007 9:21 PM
Page 60 of 100

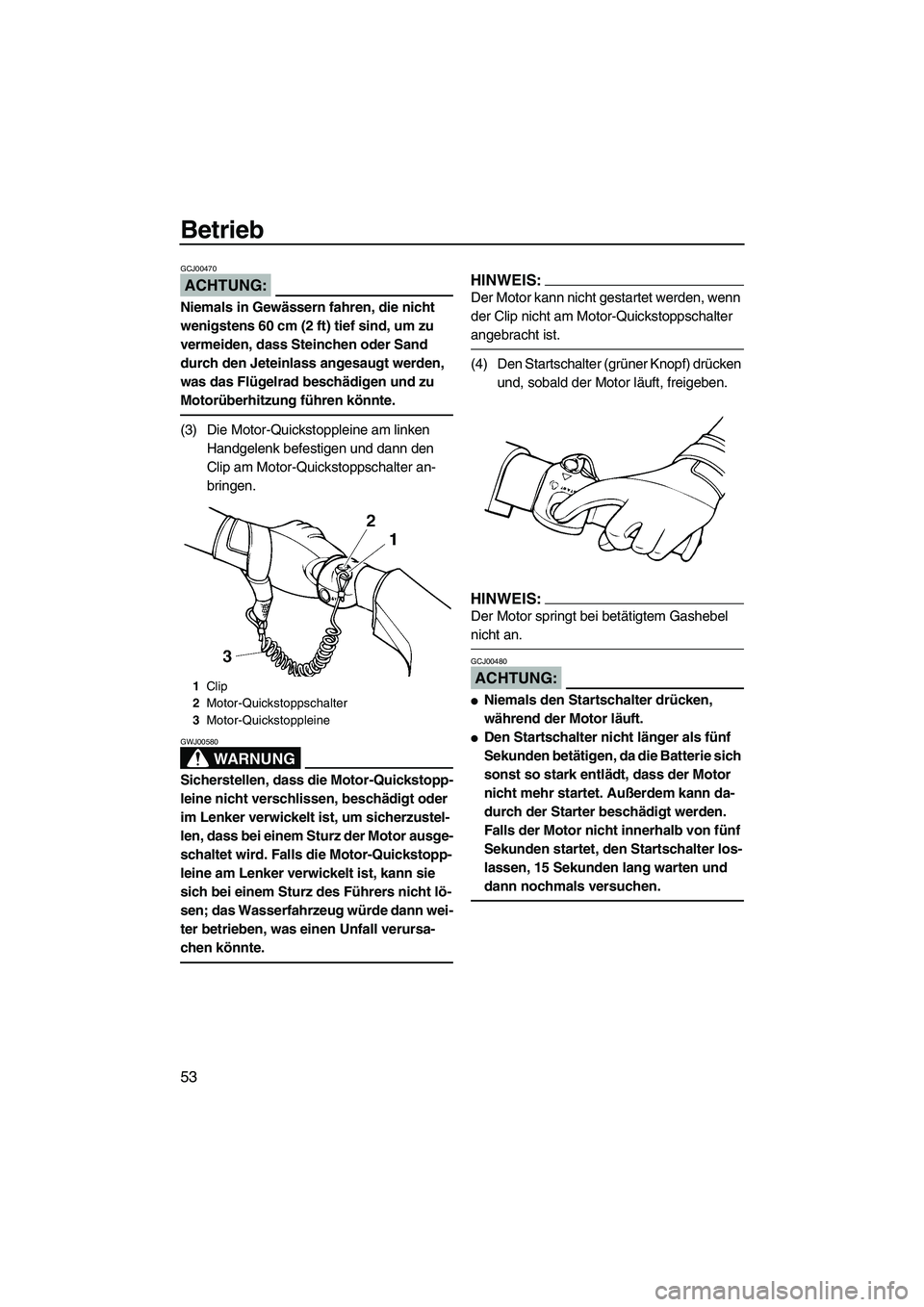

Betrieb
53
ACHTUNG:
GCJ00470
Niemals in Gewässern fahren, die nicht
wenigstens 60 cm (2 ft) tief sind, um zu
vermeiden, dass Steinchen oder Sand
durch den Jeteinlass angesaugt werden,
was das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
(3) Die Motor-Quickstoppleine am linken
Handgelenk befestigen und dann den
Clip am Motor-Quickstoppschalter an-
bringen.
WARNUNG
GWJ00580
Sicherstellen, dass die Motor-Quickstopp-
leine nicht verschlissen, beschädigt oder
im Lenker verwickelt ist, um sicherzustel-
len, dass bei einem Sturz der Motor ausge-
schaltet wird. Falls die Motor-Quickstopp-
leine am Lenker verwickelt ist, kann sie
sich bei einem Sturz des Führers nicht lö-
sen; das Wasserfahrzeug würde dann wei-
ter betrieben, was einen Unfall verursa-
chen könnte.
HINWEIS:
Der Motor kann nicht gestartet werden, wenn
der Clip nicht am Motor-Quickstoppschalter
angebracht ist.
(4) Den Startschalter (grüner Knopf) drücken
und, sobald der Motor läuft, freigeben.
HINWEIS:
Der Motor springt bei betätigtem Gashebel
nicht an.
ACHTUNG:
GCJ00480
Niemals den Startschalter drücken,
während der Motor läuft.
Den Startschalter nicht länger als fünf
Sekunden betätigen, da die Batterie sich
sonst so stark entlädt, dass der Motor
nicht mehr startet. Außerdem kann da-
durch der Starter beschädigt werden.
Falls der Motor nicht innerhalb von fünf
Sekunden startet, den Startschalter los-
lassen, 15 Sekunden lang warten und
dann nochmals versuchen.
1Clip
2Motor-Quickstoppschalter
3Motor-Quickstoppleine
UF1K73G0.book Page 53 Tuesday, July 10, 2007 9:21 PM
