YAMAHA VX 2014 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2014, Model line: VX, Model: YAMAHA VX 2014Pages: 106, tamaño PDF: 3.24 MB
Page 31 of 106

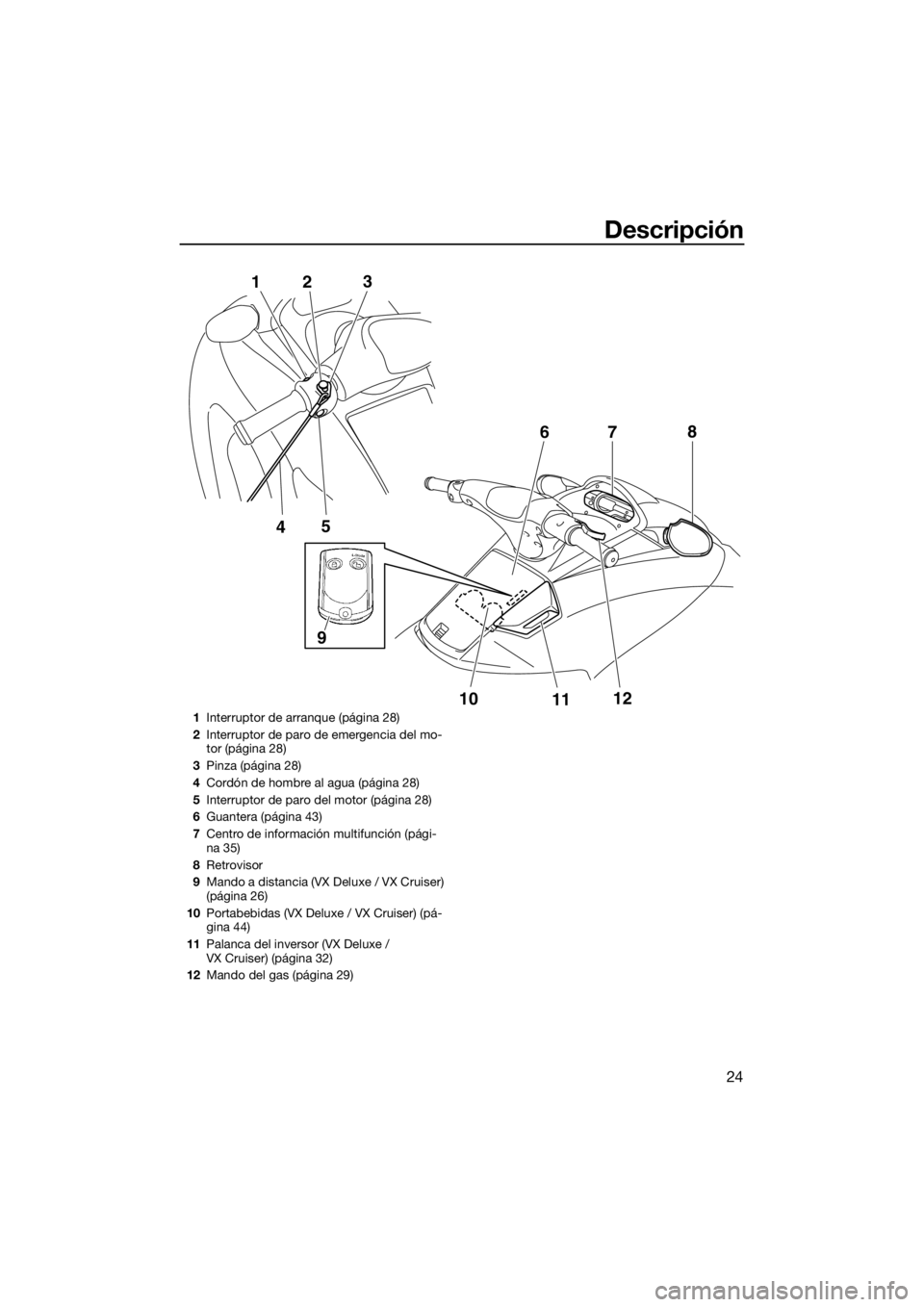

Descripción
24
5
4 1
23
10
1112 7
68
9
1Interruptor de arranque (página 28)
2Interruptor de paro de emergencia del mo-
tor (página 28)
3Pinza (página 28)
4Cordón de hombre al agua (página 28)
5Interruptor de paro del motor (página 28)
6Guantera (página 43)
7Centro de información multifunción (pági-
na 35)
8Retrovisor
9Mando a distancia (VX Deluxe / VX Cruiser)
(página 26)
10Portabebidas (VX Deluxe / VX Cruiser) (pá-
gina 44)
11Palanca del inversor (VX Deluxe /
VX Cruiser) (página 32)
12Mando del gas (página 29)
UF2P71S0.book Page 24 Wednesday, July 10, 2013 6:22 PM
Page 32 of 106
Descripción
25

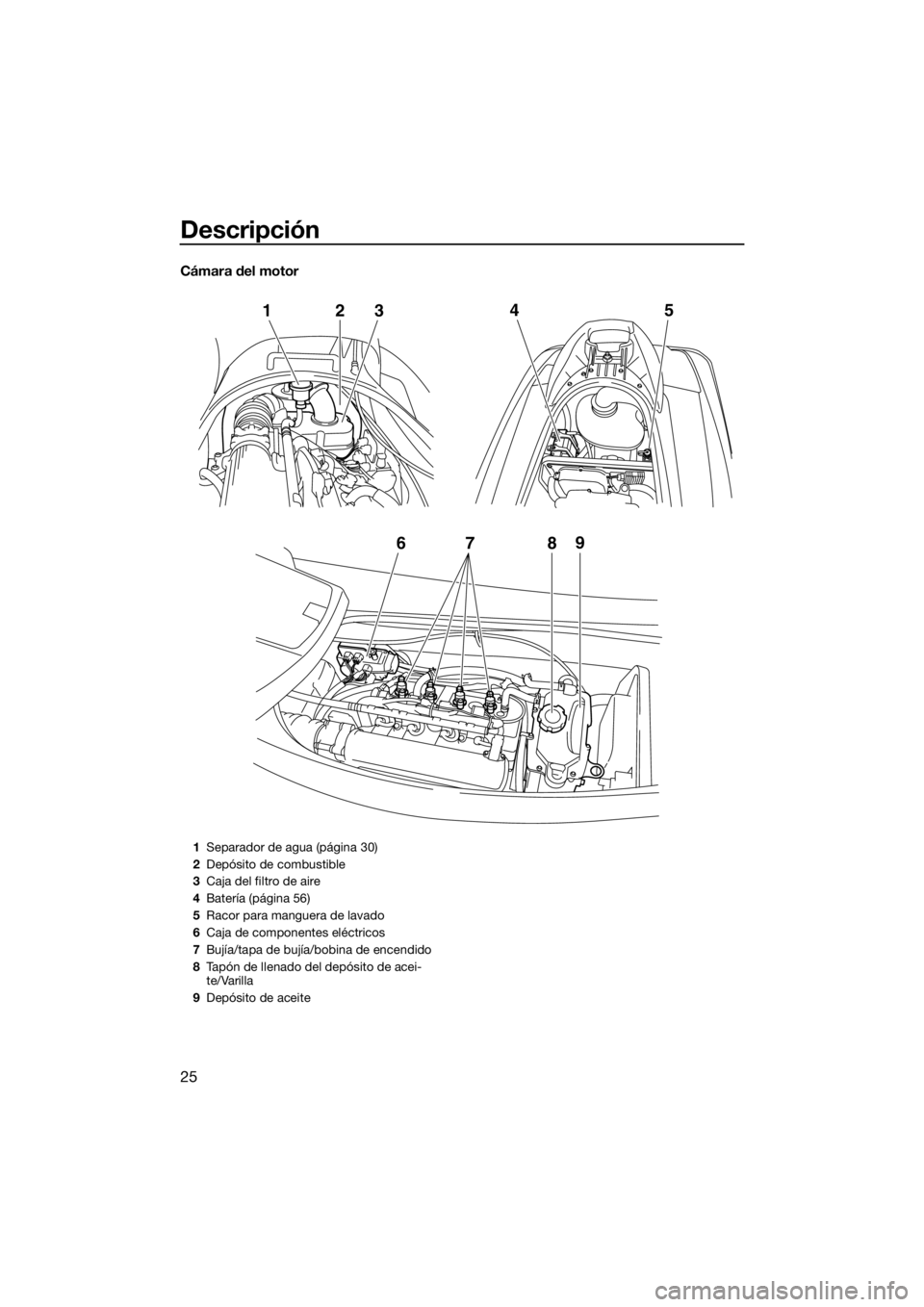

Cámara del motor
6
789
12
345
1Separador de agua (página 30)
2Depósito de combustible
3Caja del filtro de aire
4Batería (página 56)
5Racor para manguera de lavado
6Caja de componentes eléctricos
7Bujía/tapa de bujía/bobina de encendido
8Tapón de llenado del depósito de acei-
te/Varilla
9Depósito de aceite
UF2P71S0.book Page 25 Wednesday, July 10, 2013 6:22 PM
Page 33 of 106
Funcionamiento de la función de control
26
SJU31025
Funciones de control de la
moto de agua
SJU41391Mando a distancia (VX Deluxe /
VX Cruiser)
El sistema de seguridad Yamaha y los ajustes
de la función de régimen bajo de RPM pue-
den seleccionarse con el mando a distancia.
(Consulte en la página 27 las instrucciones
de ajuste del sistema de seguridad Yamaha y
en la página 33 las instrucciones de activa-
ción de la función de régimen bajo de RPM).
Dado que la moto de agua está programada
para reconocer únicamente el código interno
de este mando a distancia, solo con este
mando se puede seleccionar la configura-
ción.
Si pierde accidentalmente su transmisor de
mando a distancia o si no funciona correcta-
mente, póngase en contacto con un conce-
sionario de Yamaha.
Al utilizar la moto de agua, lleve siempre el
mando a distancia con usted, por ejemplo,guardándolo en el soporte situado a tal efec-
to en el portabebidas, para que no se pierda.
PRECAUCIÓN
SCJ00753
El mando a distancia no es completa-
mente estanco. No sumerja el mando a
distancia ni lo utilice bajo el agua. Si el
mando a distancia se sumerge en el
agua, séquelo con un paño suave y se-
co, y compruebe si funciona correcta-
mente. Si el mando a distancia no
funciona correctamente, póngase en
contacto con un concesionario Yamaha.
Mantenga el mando a distancia resguar-
dado de las temperaturas elevadas y no
lo exponga a la luz solar directa.
No deje caer el mando a distancia; evite
los golpes fuertes y no coloque objetos
pesados encima.
Utilice un paño suave y seco para lim-
piar el mando a distancia. No utilice de-
tergente, alcohol u otros productos
químicos.
No desarme el mando a distancia. Si lo
hace, es posible que no funcione co-
rrectamente. Si el mando a distancia ne-
cesita una pila nueva, póngase en
contacto con un concesionario Yamaha.
Para desechar las pilas del mando a dis-

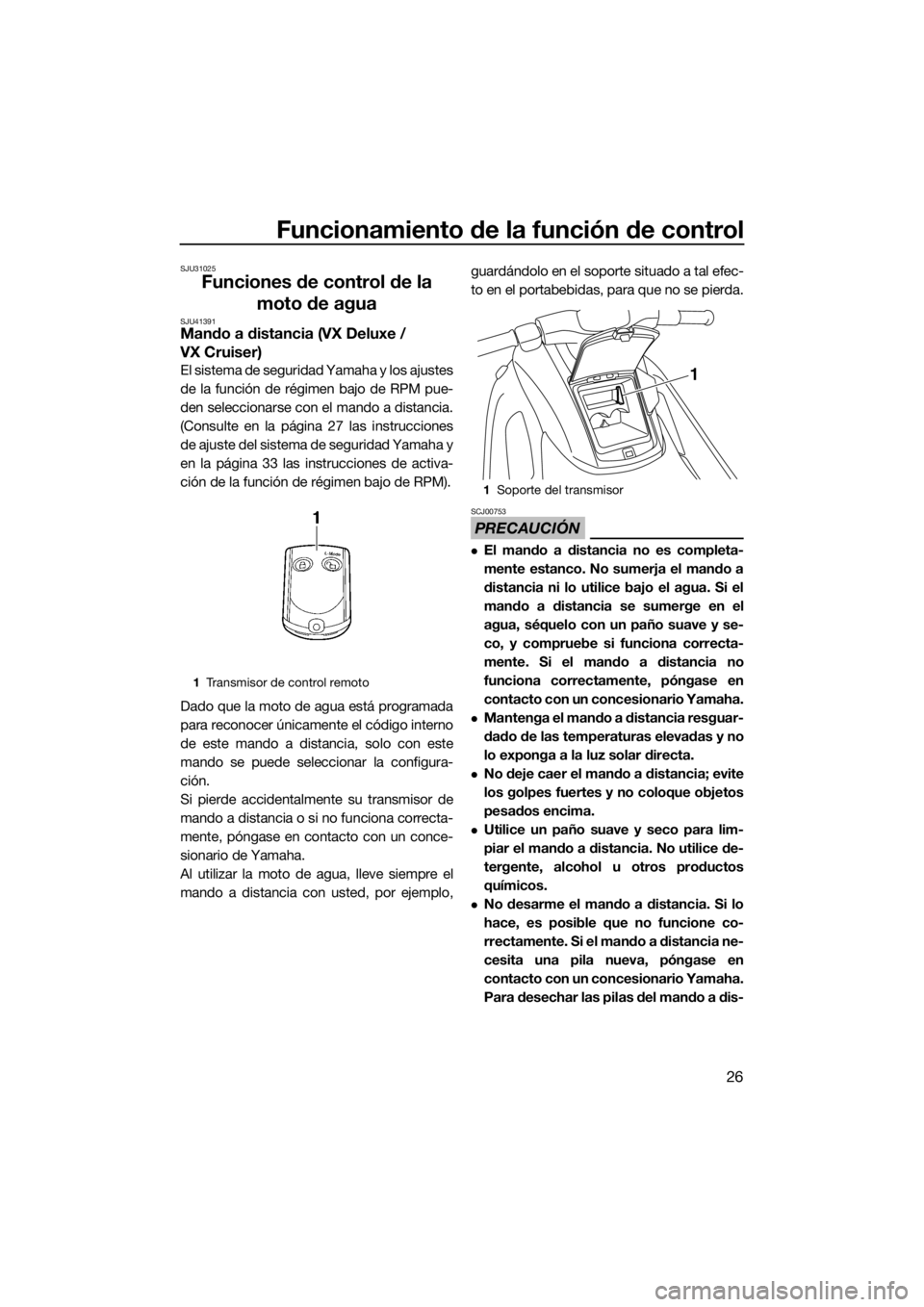

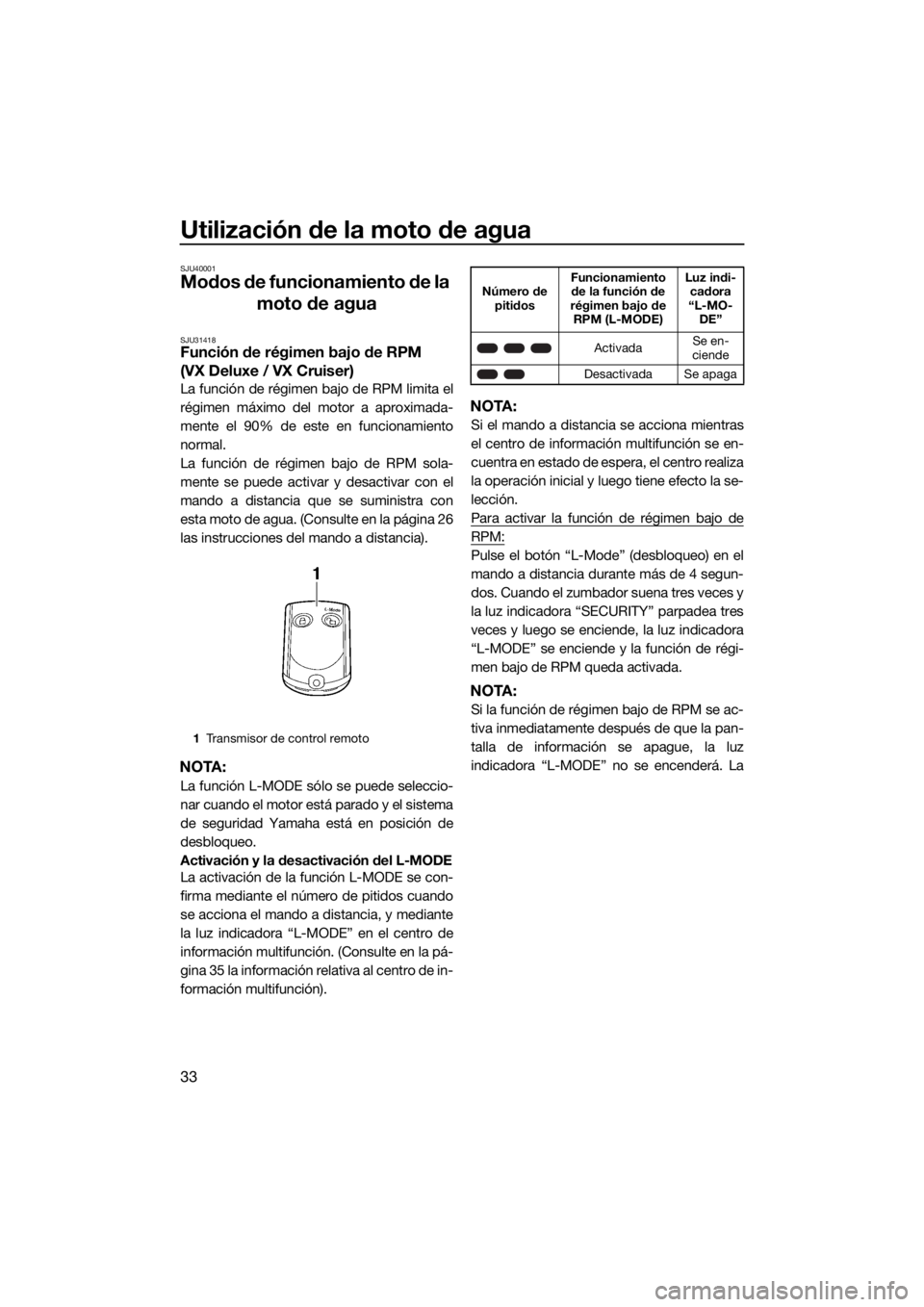

1Transmisor de control remoto
1Soporte del transmisor
1
UF2P71S0.book Page 26 Wednesday, July 10, 2013 6:22 PM
Page 34 of 106
Funcionamiento de la función de control
27
tancia consulte el reglamento local de
residuos peligrosos.
SJU31385Sistema de seguridad Yamaha
(VX Deluxe / VX Cruiser)
El sistema de seguridad Yamaha sirve para
impedir el uso no autorizado o el robo de la
moto de agua. Con el mando a distancia que
se suministra con la moto se controla el sis-
tema de seguridad para bloquear y desblo-
quear la moto de agua. No se puede arrancar
el motor si el sistema de seguridad está en el
modo de bloqueo. El motor sólo puede po-
nerse en marcha si está seleccionado el
modo de desbloqueo. (Consulte en la página
26 las instrucciones del mando a distancia).
NOTA:
Los ajustes del sistema de seguridad
Yamaha solamente se pueden seleccionar
cuando el motor está parado.
SJU36107Ajustes del sistema de seguridad Yamaha
Los ajustes del sistema de seguridad
Yamaha se confirman mediante el número de
pitidos cuando se acciona el mando a distan-
cia y mediante la luz indicadora “SECURITY”
en el centro de información multifunción.
(Consulte en la página 35 la información rela-
tiva al centro de información multifunción).
NOTA:
El zumbador suena dos veces si está se-
leccionado el modo de funcionamientonormal o tres veces si está seleccionada la
función de régimen bajo de RPM. (Consul-
te en la página 33 las instrucciones de ac-
tivación de la función de régimen bajo de
RPM).
Si el mando a distancia se acciona mien-
tras el centro de información multifunción
se encuentra en estado de espera, el cen-
tro realizará la operación inicial y luego ten-
drá efecto la selección.
Para seleccionar el bloqueo:
Pulse brevemente el botón de bloqueo en el
mando a distancia. El zumbador suena una
vez y la luz indicadora “SECURITY” parpadea
una vez y luego se apaga. Esto indica que
está seleccionado el bloqueo.
Para seleccionar el desbloqueo:
Pulse brevemente el botón “L-Mode” (des-
bloqueo) en el mando a distancia. El zumba-
dor suena dos o tres veces y la luz indicadora
“SECURITY” parpadea dos o tres veces y
Número de
pitidosFunción del siste-
ma de seguridad
Ya m a h aLuz indi-
cadora
“SECURI-
TY”
Bloqueo Se apaga
Desbloqueo
(función normal)Se en-
ciende
Desbloqueo
(función de régi-
men bajo de RPM)Se en-
ciende

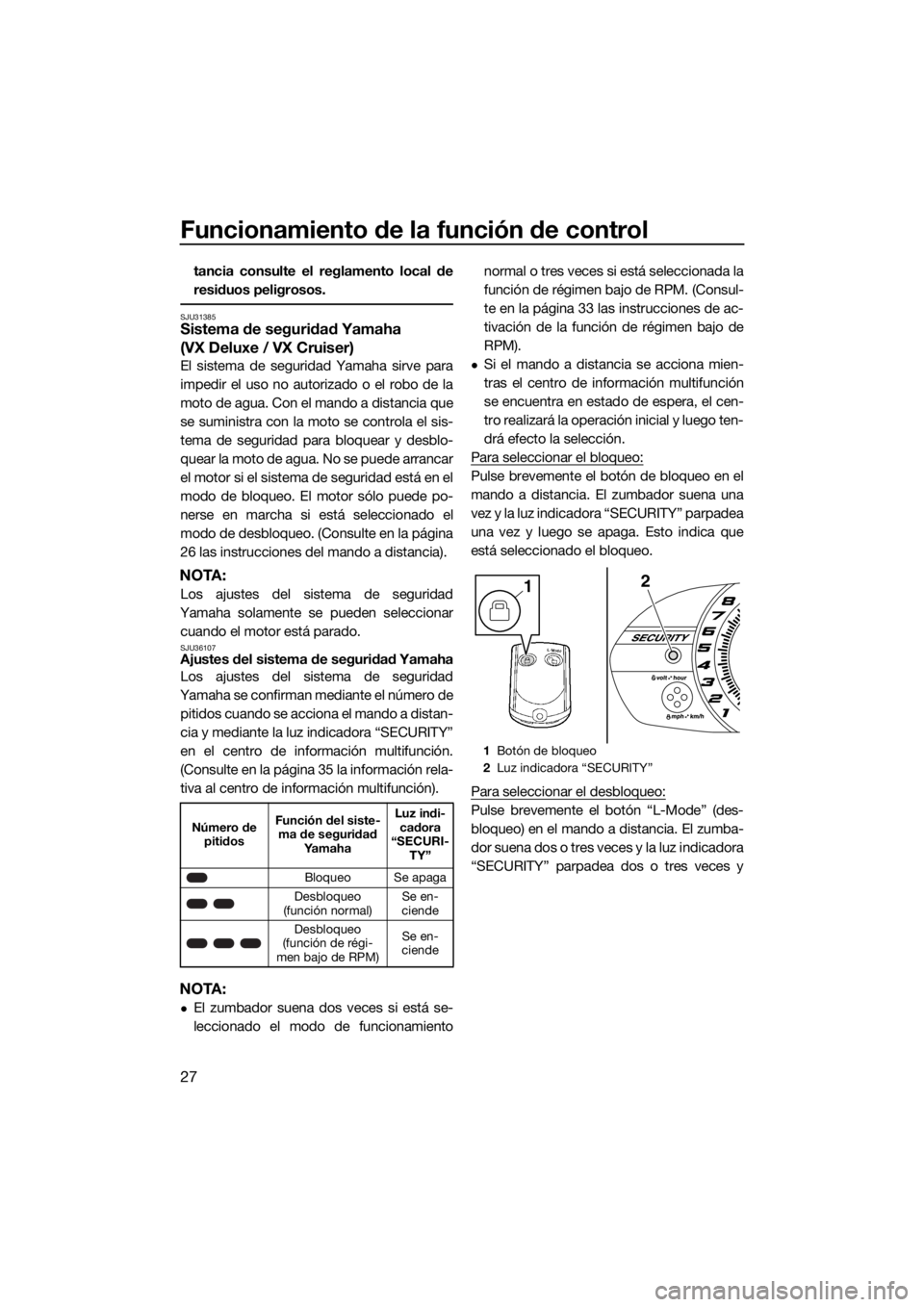

1Botón de bloqueo
2Luz indicadora “SECURITY”
21
UF2P71S0.book Page 27 Wednesday, July 10, 2013 6:22 PM
Page 35 of 106
Funcionamiento de la función de control
28
luego se enciende. Esto indica que está se-
leccionado el desbloqueo.
SJU31153Interruptor de paro del motor “ ”
El interruptor de paro del motor (botón rojo)
detiene el motor cuando se pulsa el interrup-
tor.
SJU31164Interruptor de paro de emergencia del
motor “ ”
El interruptor de paro de emergencia del mo-
tor detiene automáticamente el motor si la
pinza del extremo del cordón de hombre al
agua se sale del conmutador, por ejemplo, si
el piloto se cae de la moto.Introduzca la pinza por debajo del interruptor
de paro de emergencia del motor antes de
arrancar el motor.
Cuando el motor no esté en marcha, retire la
pinza del interruptor de emergencia del mo-
tor para evitar que se ponga en marcha acci-
dentalmente o lo utilicen personas sin
autorización, como los niños.SJU41651Interruptor de arranque “ ”
PRECAUCIÓN
SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.

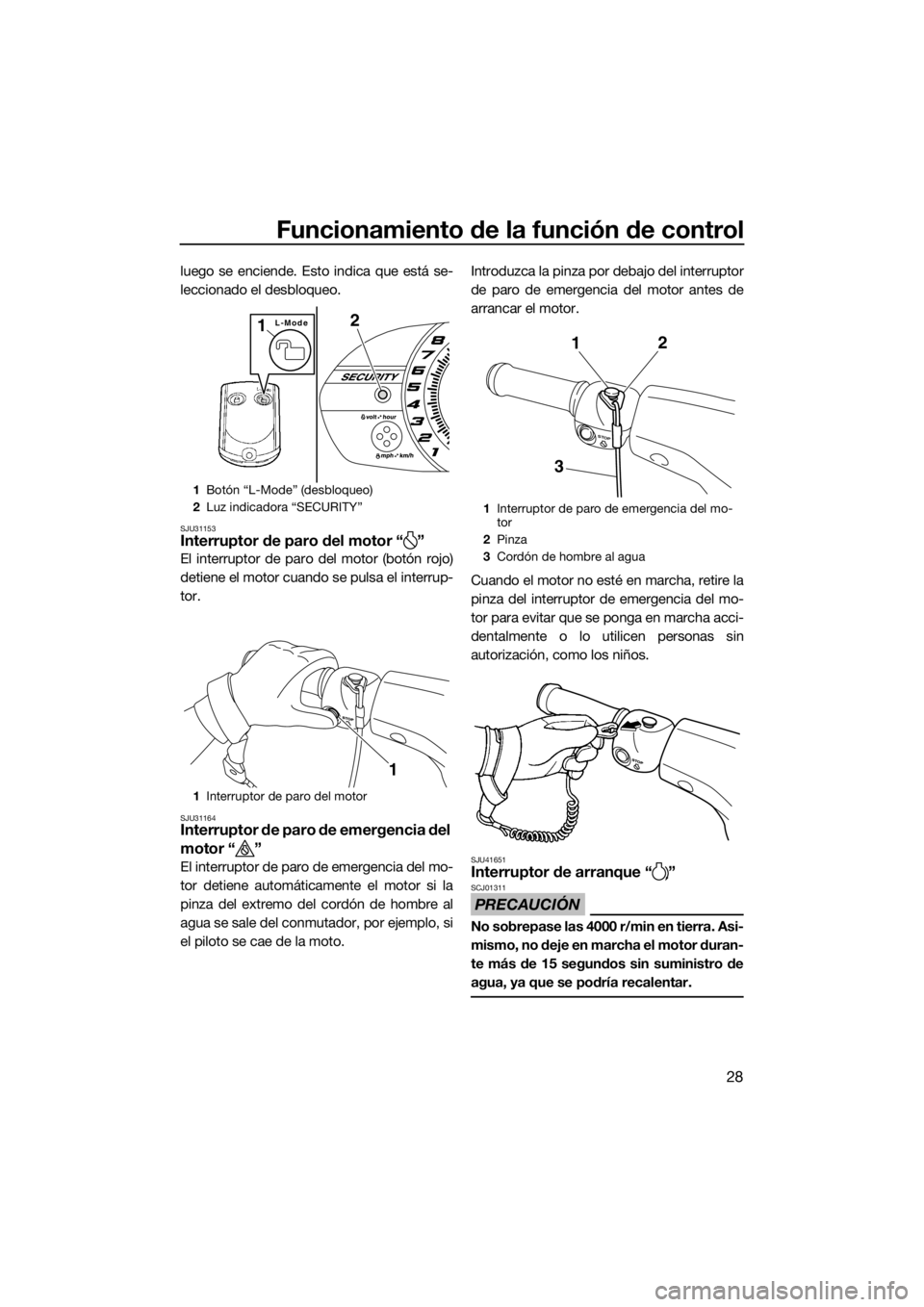

1Botón “L-Mode” (desbloqueo)
2Luz indicadora “SECURITY”
1Interruptor de paro del motor
2L-Mode1
1
1Interruptor de paro de emergencia del mo-
tor
2Pinza
3Cordón de hombre al agua
STOP
312
UF2P71S0.book Page 28 Wednesday, July 10, 2013 6:22 PM
Page 36 of 106
Funcionamiento de la función de control
29
El interruptor de arranque (botón verde) pone
en marcha el motor cuando se pulsa el inte-
rruptor.
Suelte el interruptor de arranque en cuanto el
motor se ponga en marcha. Si el motor no
arranca en 5 segundos suelte el interruptor
de arranque, espere 15 segundos e inténtelo
de nuevo. ATENCIÓN: No pulse nunca el
interruptor de arranque cuando el motor
esté en marcha. No accione el interruptor
de arranque durante más de 5 segundos,
ya que de lo contrario se descargará la ba-
tería y el motor no arrancará. Asimismo, el
motor de arranque podría resultar daña-
do.
[SCJ01041]
En cualquiera de las condiciones siguientes
el motor no arrancará:
Se ha retirado la pinza del interruptor de
paro de emergencia del motor.
Está apretado la manilla del acelerador.
VX Deluxe / VX Cruiser: El sistema de se-
guridad Yamaha está bloqueado. (Consul-
te en la página 27 las instrucciones de
ajuste del sistema de seguridad Yamaha).
SJU31212Manilla del acelerador
La manilla del acelerador aumenta la veloci-
dad del motor al apretar la manilla.
La manilla del acelerador vuelve automática-
mente a la posición de punto muerto (ralentí)
al soltarla.
SJU31262Sistema de dirección
Al girar el manillar en la dirección en la que
desea avanzar, el ángulo de la tobera de pro-
pulsión cambia y la dirección de la moto de
agua varía en consecuencia.
1Interruptor de arranque
START
1
1Manilla del acelerador
1Manillar
2Tobera de propulsión
1
2
1
UF2P71S0.book Page 29 Wednesday, July 10, 2013 6:22 PM
Page 37 of 106
Funcionamiento de la función de control
30
Puesto que la fuerza del chorro propulsor de-
termina la velocidad y el grado de la virada, el
acelerador debe estar siempre abierto cuan-
do se vaya a virar, salvo a la velocidad míni-
ma.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS), que incluye el sis-
tema de dirección mediante acelerador
(OTS). Dicho sistema se activa a velocidad de
planeo, cuando se intenta virar después de
soltar la manilla del acelerador. El sistema
OTS sigue suministrando algo de empuje que
permitirá virar mientras la moto de agua des-
acelera; no obstante, podrá efectuar una vi-
rada más cerrada si acelera al girar el
manillar. El sistema OTS no funciona a velo-
cidades inferiores a la de planeo o cuando el
motor está parado. Cuando el motor reduzca
la marcha, la moto de agua dejará de respon-
der al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.
SJU35975Surtidor testigo del agua de
refrigeración
Cuando el motor está en marcha, una parte
del agua de refrigeración que circula por el
motor sale por el testigo de la refrigeración.
El testigo de la refrigeración se encuentra en
el lado de babor (izquierda) de la moto de
agua. Para comprobar si el sistema de refri-
geración funciona correctamente, verifiqueque salga agua por el testigo de la refrigera-
ción. Si no sale agua por el testigo, pare el
motor y compruebe si la toma de admisión
del chorro está obstruida. (Consulte en la pá-
gina 91 la información relativa a la toma de
admisión del chorro).
NOTA:
Cuando se pone en marcha el motor, el
agua tarda unos 60 segundos en salir por
el testigo de la refrigeración.
La descarga de agua puede no ser cons-
tante cuando el motor está funcionando al
ralentí. Si esto ocurre, acelere ligeramente
para garantizar que el agua salga correcta-
mente.
SJU40323Separador de agua
El separador de agua impide que el agua se
introduzca en el depósito de combustible, re-
cogiendo toda el agua que haya penetrado
en el tubo respiradero del depósito si la moto
ha volcado.
1Surtidor testigo del agua de refrigeración
1
UF2P71S0.book Page 30 Wednesday, July 10, 2013 6:22 PM
Page 38 of 106
Funcionamiento de la función de control
31
Si se ha acumulado agua en el separador,
achíquela soltando el tornillo de desagüe.
Para achicar el agua del separador de agua:
(1) Coloque una bandeja de drenaje o un
trapo seco debajo del separador.
(2) Afloje gradualmente el tornillo de des-
agüe para que salga el agua. Recoja el
agua de desagüe en la bandeja o empá-
pela con el trapo de modo que no se
vierta a la cámara del motor. Si se derra-
ma agua en la moto de agua, elimínela
con un paño seco.
(3) Apriete bien el tornillo de desagüe hasta
que se detenga.
1Separador de agua
1Tornillo de desagüe
1
1
UF2P71S0.book Page 31 Wednesday, July 10, 2013 6:22 PM
Page 39 of 106
Utilización de la moto de agua
32
SJU40012
Funciones de la moto de agua
SJU40521Sistema de marcha atrás (VX Deluxe /
VX Cruiser)
ADVERTENCIA
SWJ01231
No dé marcha atrás para reducir la velo-
cidad o para detener la moto de agua;
podría perder el control, salir despedido
o golpearse contra el manillar.
Verifique que no haya obstáculos o per-
sonas por la popa antes de dar marcha
atrás.
No toque la compuerta de inversión
mientras accione la palanca, ya que po-
dría pillarse la mano.
Cuando la palanca del inversor se lleva a la
posición de marcha atrás, la compuerta de
inversión desciende y desvía el chorro de
agua que sale de la tobera de propulsión.
Esto permite que la moto de agua pueda ir
marcha atrás.
Para cambiar a marcha atrás:
(1) Suelte el mando del gas para que el mo-
tor quede al ralentí.
(2) Tire de la palanca del inversor hacia atrás
hasta el tope en la posición de marcha
atrás. La compuerta de inversión des-
cenderá y la moto de agua empezará aavanzar marcha atrás a velocidad míni-
ma.
Para cambiar a marcha avante:
(1) Suelte el mando del gas para que el mo-
tor quede al ralentí.
(2) Presione la palanca del inversor hasta el
tope en la posición de avante. La com-
puerta de inversión se elevará y la moto
de agua empezará a avanzar hacia ade-
lante a velocidad mínima.
1Palanca del inversor
2Posición de marcha atrás
3Posición de marcha avante
1Compuerta de inversión
2Posición de marcha avante
3Posición de marcha atrás
1
23
13
2
UF2P71S0.book Page 32 Wednesday, July 10, 2013 6:22 PM
Page 40 of 106
Utilización de la moto de agua
33
SJU40001
Modos de funcionamiento de la
moto de agua
SJU31418Función de régimen bajo de RPM
(VX Deluxe / VX Cruiser)
La función de régimen bajo de RPM limita el
régimen máximo del motor a aproximada-
mente el 90% de este en funcionamiento
normal.
La función de régimen bajo de RPM sola-
mente se puede activar y desactivar con el
mando a distancia que se suministra con
esta moto de agua. (Consulte en la página 26
las instrucciones del mando a distancia).
NOTA:
La función L-MODE sólo se puede seleccio-
nar cuando el motor está parado y el sistema
de seguridad Yamaha está en posición de
desbloqueo.
Activación y la desactivación del L-MODE
La activación de la función L-MODE se con-
firma mediante el número de pitidos cuando
se acciona el mando a distancia, y mediante
la luz indicadora “L-MODE” en el centro de
información multifunción. (Consulte en la pá-
gina 35 la información relativa al centro de in-
formación multifunción).
NOTA:
Si el mando a distancia se acciona mientras
el centro de información multifunción se en-
cuentra en estado de espera, el centro realiza
la operación inicial y luego tiene efecto la se-
lección.
Para activar la función de régimen bajo de
RPM:
Pulse el botón “L-Mode” (desbloqueo) en el
mando a distancia durante más de 4 segun-
dos. Cuando el zumbador suena tres veces y
la luz indicadora “SECURITY” parpadea tres
veces y luego se enciende, la luz indicadora
“L-MODE” se enciende y la función de régi-
men bajo de RPM queda activada.
NOTA:
Si la función de régimen bajo de RPM se ac-
tiva inmediatamente después de que la pan-
talla de información se apague, la luz
indicadora “L-MODE” no se encenderá. La
1Transmisor de control remoto
Número de
pitidosFuncionamiento
de la función de
régimen bajo de
RPM (L-MODE)Luz indi-
cadora
“L-MO-
DE”
ActivadaSe en-
ciende
Desactivada Se apaga
UF2P71S0.book Page 33 Wednesday, July 10, 2013 6:22 PM
