Cuidados y almacenamiento
83
SJU37146
Cuidados posteriores a la
navegación
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
Después de usar la moto de agua, sáquela
siempre del agua, límpiela y guárdela. Si la
deja en el agua durante periodos prolonga-
dos, se acelerará el deterioro normal de los
componentes del grupo propulsor y el aca-
bado del casco. Los organismos marinos y la
corrosión, entre otros factores, pueden acor-
tar la vida útil de numerosos componentes de
la moto de agua.
SJU43652Lavado de los conductos de agua de
refrigeración
PRECAUCIÓN
SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
m i sm o , n o d e j e e n m a r c ha e l m o to r d u ra n -
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Lave los conductos de agua de refrigeración
para evitar que se obstruyan con sal, arena o
suciedad.
(1) Sitúe la moto de agua en posición hori-
zontal.
(2) Desmonte los asientos y el pañol estan-
co extraíble. (Consulte en la página 45
las instrucciones de desmontaje y mon-
taje de los asientos, y en la página 50 la
información sobre el pañol estanco ex-
traíble).(3) Conecte el adaptador de la manguera de
jardinería a un grifo de agua con una
manguera.
(4) Afloje la tapa del conector de la mangue-
ra y extráigala. Introduzca el adaptador
para manguera de jardinería en el racor
para la manguera de lavado empujándo-
lo y girándolo hasta que quede bien aco-
plado.
(5) Conecte la manguera de jardinería al gri-
fo de agua.
(6) Asegúrese de que la zona alrededor de
la moto de agua está despejada antes de
arrancar el motor. Inmediatamente des-
pués de que el motor arranque, abra
completamente el grifo de manera que el

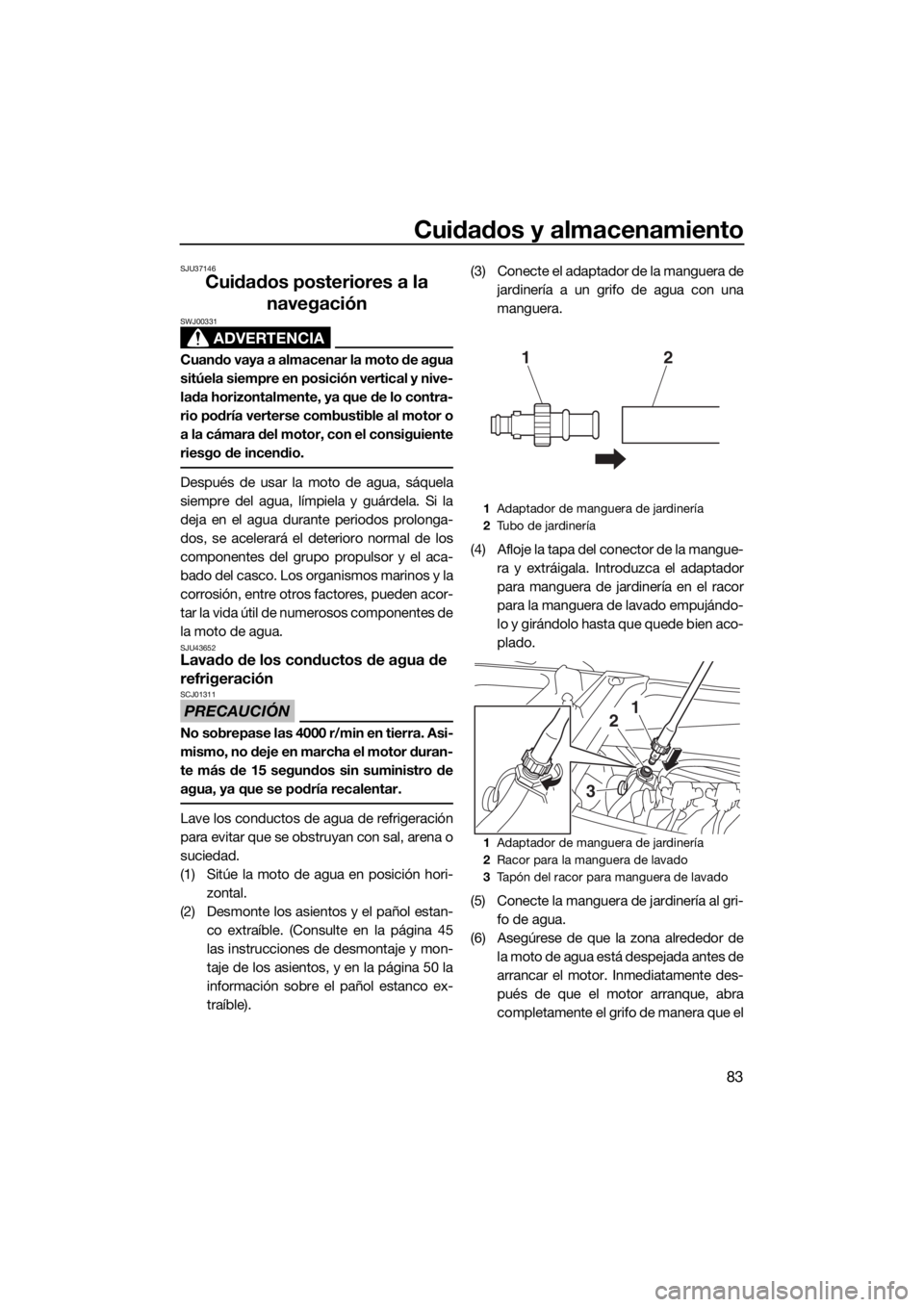

1Adaptador de manguera de jardinería
2Tubo de jardinería
1Adaptador de manguera de jardinería
2Racor para la manguera de lavado
3Tapón del racor para manguera de lavado
12
12
3
UF4G73S0.book Page 83 Thursday, May 24, 2018 3:01 PM
Page 92 of 114
Cuidados y almacenamiento
84
agua salga fluidamente de la tobera de
propulsión.
(7) Deje el motor al ralentí durante unos 3
minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 6. ATENCIÓN:
No suministre agua a los conductos
de agua de refrigeración con el motor
parado. El agua podría pasar por el si-
lenciador al motor y provocar averías
graves en el mismo.
[SCJ00123]
(8) Cierre el grifo.
(9) Vacíe el agua que haya quedado en los
conductos de agua de refrigeración
apretando y soltando alternativamente la
manilla del acelerador con rapidez entre
10 y 15 segundos.
(10) Pare el motor.
(11) Extraiga el adaptador de manguera, co-
loque la tapa de la toma y apriétela hasta
que deje de girar.
(12) Sujete bien el pañol estanco extraíble y
los asientos en sus posiciones origina-
les.
SJU43840Limpieza de la moto de agua
(1) Desmonte los asientos. (Consulte en la
página 45 las instrucciones de desmon-
taje y montaje del asiento).
(2) Si la moto de agua va a permanecer
guardada durante una semana o más,proteja contra la oxidación los compo-
nentes internos del motor para prevenir
la corrosión. (Consulte en la página 88 la
información relativa a la protección con-
tra oxidación de los componentes inter-
nos del motor).
(3) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.
ATENCIÓN: No utilice agua a presión
para enjuagar el motor o la cámara del
motor, ya que pueden producirse ave-
rías graves.
[SCJ00572]
(4) Achique el agua de la cámara del motor.
(Consulte en la página 56 la información
relativa a la evacuación del agua en la
sentina).
(5) Seque el motor y la cámara del motor
con un trapo seco.
(6) Lave el casco, la cubierta y la bomba de
chorro con agua dulce.
(7) Seque el casco, la cubierta y la bomba
de chorro con un trapo seco.
(8) Limpie todos los componentes de vinilo
y goma, como las juntas de los asientos
y de la cámara del motor, con un protec-
tor de vinilo.
(9) Para reducir al mínimo la corrosión, rocíe
las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(10) Deje que la cámara del motor se seque
completamente al aire antes de montar
los asientos.
(11) Sujete bien los asientos en sus posicio-
nes originales.
SJU33688Cuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
UF4G73S0.book Page 84 Thursday, May 24, 2018 3:01 PM
Page 93 of 114
Cuidados y almacenamiento
85
ADVERTENCIA
SWJ00792
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: lavar con agua.
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de la
batería.
(2) Desconecte el cable positivo (+) de la ba-
tería.
(3) Desconecte el tubo respiradero.(4) Desenganche las cintas de la batería y
saque la batería de la moto de agua.
Comprobación de la batería
Asegúrese de que la caja de la batería no
esté dañada.
Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.
Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
ATENCIÓN: Utilice únicamente agua des-
tilada para rellenar la batería, pues de lo

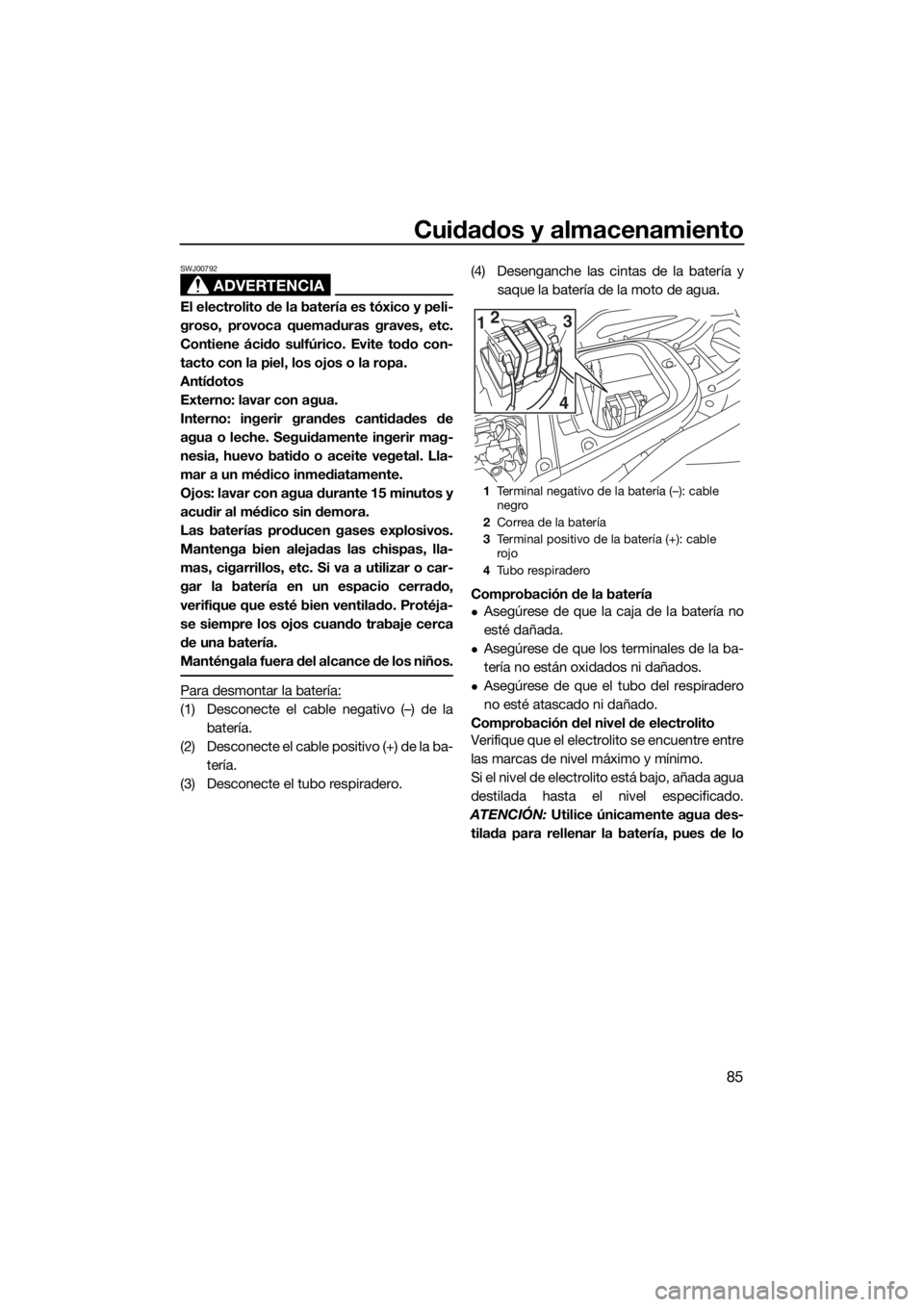

1Terminal negativo de la batería (–): cable
negro
2Correa de la batería
3Terminal positivo de la batería (+): cable
rojo
4Tubo respiradero
12
3
4
UF4G73S0.book Page 85 Thursday, May 24, 2018 3:01 PM
Page 94 of 114
Cuidados y almacenamiento
86
contrario la vida útil de esta podría acor-
tarse.
[SCJ00242]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y
la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan
al comprobador y al cargador de la batería
que utilice. ATENCIÓN: No trate de cargar
la batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00252]
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-
ce.(2) Si los terminales de la batería están su-
cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa hidrófuga a los terminales
de la batería.
(4) Almacene la batería en un lugar fresco y
seco. ATENCIÓN: El almacenamiento
de la batería en condición descargada
puede dañarla de forma irreparable.
Compruebe la batería periódicamen-
te.
[SCJ00103]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería
(rojo) al terminal positivo (+) de la batería.
ATENCIÓN: Si se invierten los cables
de la batería los componentes eléctri-
cos resultarán dañados.
[SCJ00262]
(3) Conecte el cable negativo (–) de la bate-
ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería.
¡ADVERTENCIA! Podría producirse un
incendio o una explosión si el tubo
1Marca de nivel máximo
2Marca de nivel mínimo
1Correa de la batería
1Terminal de la batería
Grasa hidrófuga recomendada:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF4G73S0.book Page 86 Thursday, May 24, 2018 3:01 PM
Page 95 of 114
Cuidados y almacenamiento
87
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00452]
(5) Verifique que la batería quede bien suje-
ta.
SJU33493
Almacenamiento prolongado
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho mante-
nimiento preventivo antes de proceder al al-
macenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40763Limpieza
(1) Lave los conductos de agua de refrigera-
ción. (Consulte en la página 83 la infor-
mación relativa al lavado con agua de los
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en la
página 84 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU43663Engrase
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
UF4G73S0.book Page 87 Thursday, May 24, 2018 3:01 PM
Page 96 of 114
Cuidados y almacenamiento
88
Cable de la dirección (extremo de la tobera
de propulsión)
VX / VX Deluxe / VX Cruiser / VX Limited:
Varilla del inversor (extremo de la compuer-
ta de inversión) y rótula
NOTA:
Desacople la varilla del inversor de la rótula
antes de proceder al engrase.
SJU44140Prueba de oxidación
Proteja contra la oxidación el casco, la cu-
bierta y el motor
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Proteja contra la oxidación los componen-
tes internos del motor
Proteja contra la oxidación los componentes
internos del motor con un antioxidante.Para proteger los componentes internos del
motor contra la oxidación:
(1) Desmonte los asientos. (Consulte en la
página 45 las instrucciones de desmon-
taje y montaje del asiento).
(2) Suelte los ganchos del lado de babor de
la caja del filtro de aire y, a continuación,
levante la tapa de la caja. ATENCIÓN:
N o f u e r c e l a t a p a d e l a c a j a d e l f i l t r o d e
aire para levantarla. De lo contrario, el
tubo de combustible que está sujeto a
la tapa puede resultar dañado.
[SCJ02620]
(3) Aplique un aerosol antioxidante en la
abertura de admisión durante 3 segun-
dos. ¡ADVERTENCIA! No aplique pro-
ductos antioxidantes inflamables en
aerosol sobre las superficies del mo-
tor cuando este esté caliente. El pro- Grasa hidrófuga recomendada:
YAMALUBE MARINE GREASE /
Ya m a h a G r e a s e A
1Agarre
2Tapa de la caja del filtro de aire
2
1
UF4G73S0.book Page 88 Thursday, May 24, 2018 3:01 PM
Page 97 of 114
Cuidados y almacenamiento
89
ducto aplicado o los propelentes
pueden inflamarse.
[SWJ00262]
(4) Sitúe la tapa de la caja del filtro de aire en
su posición original y, a continuación,
coloque los ganchos en la tapa.
NOTA:
Verifique que la tapa de la caja del filtro de
aire quede bien sujeta.
(5) Verifique que la zona alrededor de la
moto de agua se encuentre despejada y
arranque el motor en un lugar bien venti-
lado y déjelo funcionar al ralentí durante
15 segundos. (Consulte en la página 28
la información relativa al arranque del
motor).
(6) Pare el motor.
(7) Sujete bien los asientos en sus posicio-
nes originales.
1Abertura de admisión
1
UF4G73S0.book Page 89 Thursday, May 24, 2018 3:01 PM
Page 98 of 114
Mantenimiento
90
SJU33769
Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad consti-
tuye una obligación del propietario de la
moto de agua. Se debe realizar un manteni-
miento adecuado para que las emisiones del
escape y el nivel de ruido permanezcan den-
tro de los límites reglamentarios. En las pági-
nas siguientes se explican los puntos más
importantes de la moto de agua que se de-
ben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no
son cualitativamente equivalentes a las pie-
zas originales Yamaha no están cubiertas por
la garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de en-
cendido por chispa. Las reparaciones en
garantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00312
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33803Caja de herramientas
Con esta moto de agua se incluye una caja
de herramientas. Coloque la caja de herra-
mientas en una bolsa impermeable y llévela
siempre que use la embarcación.
1Bolsa de herramientas
2Destornillador
3Adaptador de manguera de jardinería
4Llave de tubo de 10/12 mm
5Alicates
6Llave abierta de 10/12 mm
UF4G73S0.book Page 90 Thursday, May 24, 2018 3:01 PM
Page 99 of 114
Mantenimiento
91
SJU43101Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta “√” marca indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-
na
10 horas50 horas
o 12
meses
*1100 ho-
ras o 12
meses
*1200 ho-
ras o 24
meses
*1
Conducto de com-
bustibleComprobar los tubos de
combustible y las abraza-
deras√—
Tapón de llenado de
combustible/sepa-
rador de aguaComprobar si las juntas
tóricas están agrietadas o
deformadas√—
Depósito de com-
bustibleComprobar la instalación
y las correas√—
Filtro de la toma de
aguaComprobar si está obs-
truido o dañado√—
Tubos del agua de
refrigeraciónComprobar si hay daños o
fugas y comprobar las
abrazaderas√—
Aceite del motorCambiar√√93
Filtro de aceiteCambiar√93
Caja intermediaEngrasar√—
BujíasComprobar√√—
BateríaComprobar el estado de
carga, los terminales, las
correas y el tubo respira-
dero√—
Cables de la bateríaComprobar los terminales√—
Elemento principal
de la direcciónComprobar funcionamien-
to y si está aflojado√√—
Cable de la direc-
ciónComprobar el exterior y
las conexiones, engrasar√—
Varilla del inversor y
compuerta de inver-
sión (VX / VX Deluxe /
VX Cruiser / VX Limited)Comprobar el exterior y
las conexiones, engrasar√—
Elemento del filtro
de aireComprobar si hay daños y
suciedad√—
Tubos de admisión
de aireComprobar si están daña-
dos y comprobar las abra-
zaderas√—
UF4G73S0.book Page 91 Thursday, May 24, 2018 3:01 PM
Page 100 of 114
Mantenimiento
92
*1: lo que se cumpla primero.
*2: comprobar cada 200 horas.
Realizar las comprobaciones previas a la navegación y las comprobaciones posteriores a la
navegación antes de realizar el mantenimiento periódico.
Cuerpo de maripo-
sasLubricar la válvula de ma-
riposa√—
Sistema de escapeComprobar si hay fugas
del escape, comprobar
tubos y abrazaderas√—
Tubo respiraderoComprobar el tubo respi-
radero y las abrazaderas√—
RotorComprobar si está dobla-
do, dañado, y si hay ma-
teriales extraños√—
Tobera de propul-
siónComprobar el movimien-
to y lubricar√—
Sistema de vacío de
la sentinaComprobar si los tubos
están obstruidos o daña-
dos, comprobar las abra-
zaderas, limpiar el filtro de
la sentina√—
Tapones de achi-
que de popaComprobar las juntas tóri-
cas√—
ÁnodoComprobar la existencia
de corrosión y limpiar√ *2 —
Holgura de válvulasComprobar y ajustar√ *2 —
Acoplamiento de
gomaComprobar grietas, mues-
cas, aflojamiento y ruidos√—
Bancada del motorComprobar la existencia
de daños y desconchones√— Elemento OperaciónInicial Posteriormente, cada
Pági-
na
10 horas50 horas
o 12
meses
*1100 ho-
ras o 12
meses
*1200 ho-
ras o 24
meses
*1
UF4G73S0.book Page 92 Thursday, May 24, 2018 3:01 PM
