Fonctionnement de l’instrument
43
Les numéros extérieurs × 1000 tr/min et les
segments affichés sur le compteur indiquent
la vitesse du moteur.
FJU43891Indicateur d’inversion (VX / VX Deluxe /
VX Cruiser / VX Limited)
Ce témoin indique les différentes positions
de l’inverseur : “F” (avant), “N” (point mort) et
“R” (arrière). (Cf. page 33 pour les procédures
de passage de vitesses.)
FJU31515Jauge de carburant
La jauge de carburant indique la quantité de
carburant restant dans le réservoir. La quan-
tité de carburant restant est indiquée par huit
segments d’affichage, qui disparaissent par
deux lorsque le niveau de carburant baisse.
REMARQUE:
La précision de la jauge de carburant varie en
fonction des conditions d’utilisation. Utilisez
cette fonction pour référence uniquement.
FJU44020Avertissement du niveau de carburant
Si le niveau de carburant restant dans le ré-
servoir atteint 18 L (4.8 US gal, 4.0 Imp.gal),
les deux segments de niveau de carburant in-
férieurs, l’indicateur d’avertissement de ni-
veau de carburant et le témoin “WARNING”
se mettent à clignoter et l’alarme sonore re-
tentit par intermittence pendant 30 secon-
des.
Si l’avertissement de niveau de carburant est
activé, remplissez le réservoir le plus rapide-
ment possible. (Cf. page 53 pour plus d’infor-
mations sur le remplissage du réservoir de
carburant.)
1Compte-tours
1Indicateur d’inversion
2“F” (position avant)
3“N” (position de point mort)
4“R” (position de marche arrière)
1
2
3
41
1Jauge de carburant
1
UF4G73F0.book Page 43 Thursday, May 24, 2018 2:28 PM

Fonctionnement de l’instrument
44
Une fois le réservoir rempli, les signaux
d’avertissement s’arrêtent au redémarrage
du moteur.
FJU43720Avertissement de pression d’huile
Si la pression d’huile baisse considérable-
ment, l’indicateur d’avertissement de pres-
sion d’huile, l’indicateur d’avertissement de
contrôle du moteur et le témoin “WARNING”
se mettent à clignoter et l’alarme sonore re-
tentit par intermittence pendant 30 secon-
des. Simultanément, le régime moteur maxi-
mum est limité.
Si l’avertissement de pression d’huile est ac-
tivé, réduisez immédiatement le régime du
moteur, regagnez la rive, puis vérifiez le ni-
veau d’huile moteur. (Cf. page 56 pour plus
d’informations sur la vérification du niveau
d’huile moteur.) Si le niveau d’huile est suffi-
sant, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU43901Avertissement de surchauffe du moteur
Si la température du moteur augmente consi-
dérablement, l’indicateur d’avertissement de
surchauffe du moteur, l’indicateur d’avertis-
sement de contrôle du moteur et le témoin
“WARNING” se mettent à clignoter et
l’alarme sonore retentit par intermittence. Au
bout de 5 secondes, l’indicateur d’avertisse-
ment de surchauffe du moteur et le témoin
“WARNING” s’arrêtent de clignoter et restentallumés. L’alarme sonore retentit en continu.
Au bout de 30 secondes, l’alarme sonore
s’arrête. Lorsque l’indicateur d’avertissement
de surchauffe du moteur est activé, le régime
moteur maximum est limité.
Si l’avertissement de surchauffe du moteur
est activé, réduisez immédiatement le régime
du moteur, regagnez la rive, puis vérifiez que
l’eau s’évacue par la sortie témoin d’eau de
refroidissement lorsque le moteur tourne. En
l’absence d’écoulement d’eau, arrêtez le mo-
teur et vérifiez si l’entrée de la tuyère n’est
pas obstruée. (Cf. page 102 pour plus d’infor-
mations sur l’entrée de la tuyère.)
ATTENTION: Si vous ne pouvez pas locali-
ser et corriger la cause de la surchauffe,
contactez un concessionnaire Yamaha. Si
vous continuez à naviguer à vitesse éle-
vée, vous risquez d’endommager grave-
ment le moteur.
[FCJ00042]
UF4G73F0.book Page 44 Thursday, May 24, 2018 2:28 PM

Fonctionnement de l’instrument
45
FJU43731Avertissement de contrôle du moteur
Si le dysfonctionnement d’un capteur ou un
court-circuit est détecté, l’indicateur d’aver-
tissement de contrôle du moteur et le témoin
“WARNING” se mettent à clignoter et
l’alarme sonore retentit par intermittence
pendant 30 secondes.
Si le moteur est arrêté après que l’avertisse-
ment de contrôle du moteur est activé,
l’écran d’informations indique un code d’er-
reur.
Si l’avertissement de contrôle du moteur est
activé, réduisez immédiatement le régime du
moteur, regagnez la rive et faites vérifier le
moteur par un concessionnaire Yamaha.
FJU43740Compteur horaire
Le compteur horaire indique le nombre total
d’heures de fonctionnement du moteur écou-
lées depuis la première utilisation du scooter
nautique.
REMARQUE:
Cette information sera conservée même si
les bornes de la batterie ont été déconnec-
tées.
FJU43751Voltmètre
Le voltmètre indique la tension de la batterie.
Lorsque la tension de la batterie est normale,
le voltmètre affiche environ 12 volts.
Si la tension de la batterie a considérable-
ment diminué, “Lo” s’affiche sur le voltmètre
et l’écran d’informations, le compteur horaire
et les témoins s’éteignent. Si la tension de la
batterie a considérablement augmenté, “HI”
s’affiche. Si “Lo” ou “HI” s’affiche, regagnez
immédiatement la rive et faites vérifier le
scooter nautique par un concessionnaire
Yamaha.
1Compteur horaire
1Vo l t m èt re
1
1
UF4G73F0.book Page 45 Thursday, May 24, 2018 2:28 PM

Fonctionnement de l’équipement
46
FJU40334
ÉquipementFJU42203Sièges
Les sièges avant et arrière sont amovibles.
Déposez les sièges pour accéder au compar-
timent moteur et au compartiment de range-
ment étanche amovible.

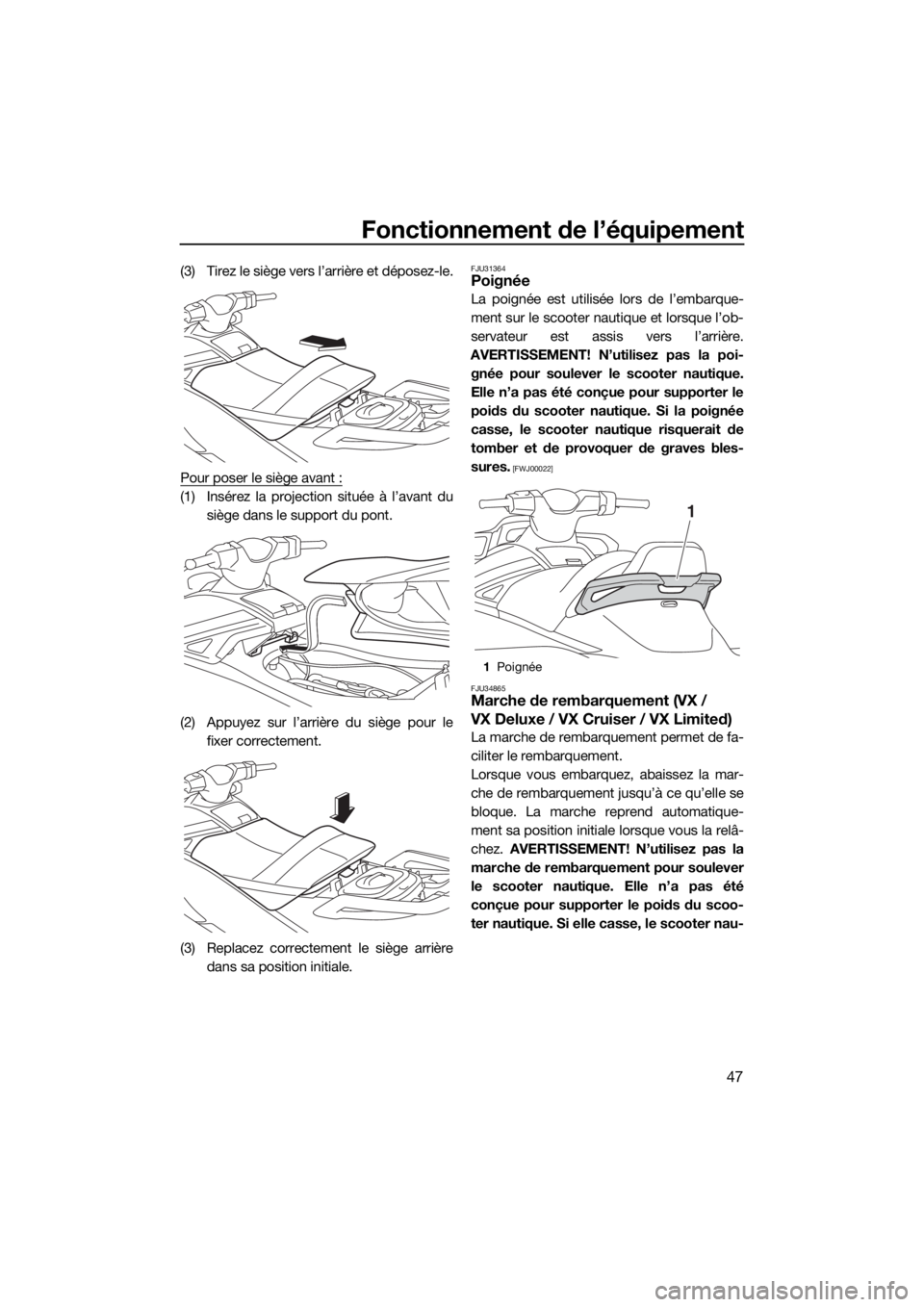

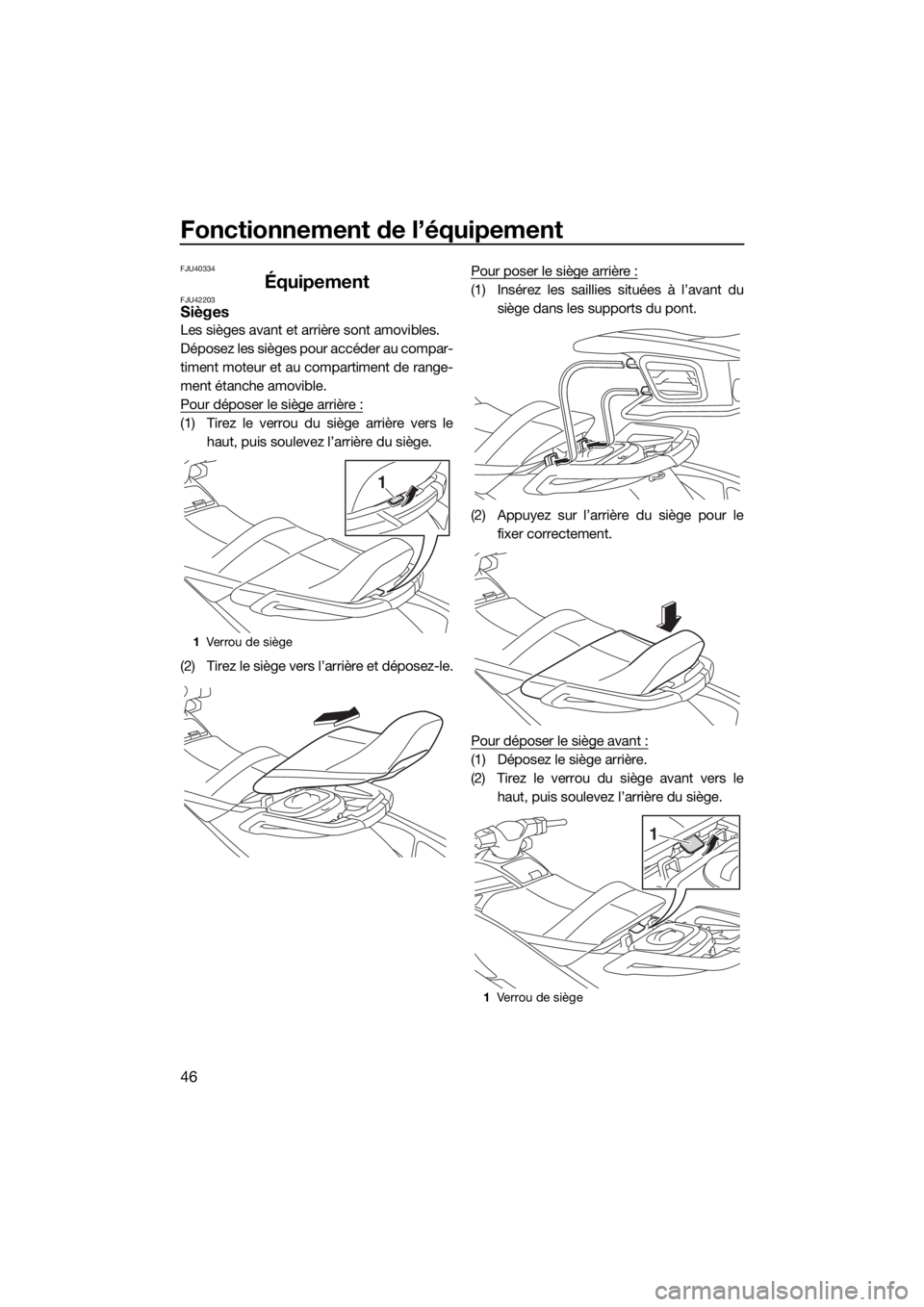

Pour déposer le siège arrière :
(1) Tirez le verrou du siège arrière vers le
haut, puis soulevez l’arrière du siège.
(2) Tirez le siège vers l’arrière et déposez-le.Pour poser le siège arrière :
(1) Insérez les saillies situées à l’avant du
siège dans les supports du pont.
(2) Appuyez sur l’arrière du siège pour le
fixer correctement.
Pour déposer le siège avant :
(1) Déposez le siège arrière.
(2) Tirez le verrou du siège avant vers le
haut, puis soulevez l’arrière du siège.
1Ver ro u d e s iè g e
1
1Ve r ro u de s iè g e
1
UF4G73F0.book Page 46 Thursday, May 24, 2018 2:28 PM

Fonctionnement de l’équipement
47
(3) Tirez le siège vers l’arrière et déposez-le.
Pour poser le siège avant :
(1) Insérez la projection située à l’avant du
siège dans le support du pont.
(2) Appuyez sur l’arrière du siège pour le
fixer correctement.
(3) Replacez correctement le siège arrière
dans sa position initiale.

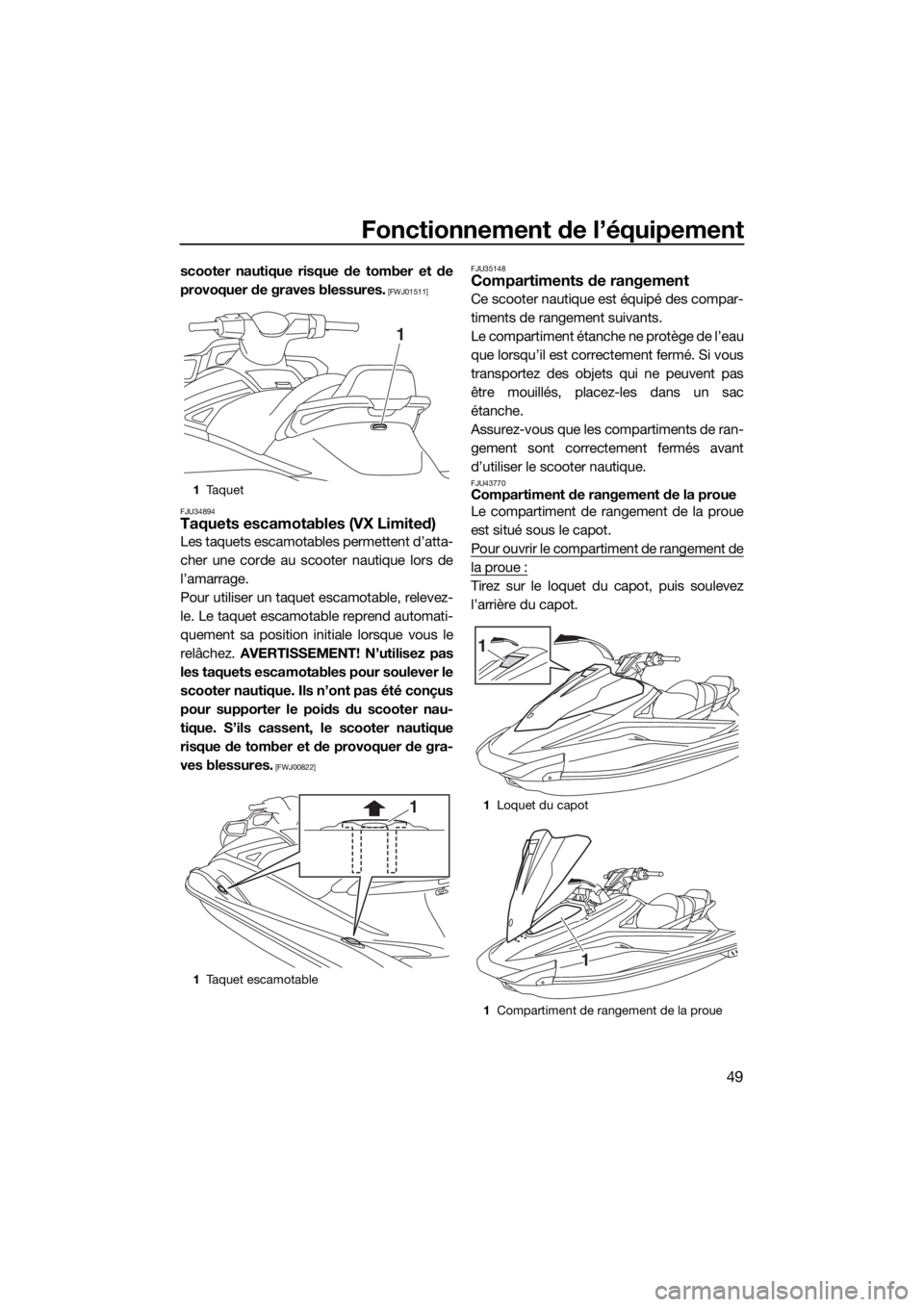

FJU31364Poignée
La poignée est utilisée lors de l’embarque-
ment sur le scooter nautique et lorsque l’ob-
servateur est assis vers l’arrière.
AVERTISSEMENT! N’utilisez pas la poi-
gnée pour soulever le scooter nautique.
Elle n’a pas été conçue pour supporter le
poids du scooter nautique. Si la poignée
casse, le scooter nautique risquerait de
tomber et de provoquer de graves bles-
sures.
[FWJ00022]
FJU34865

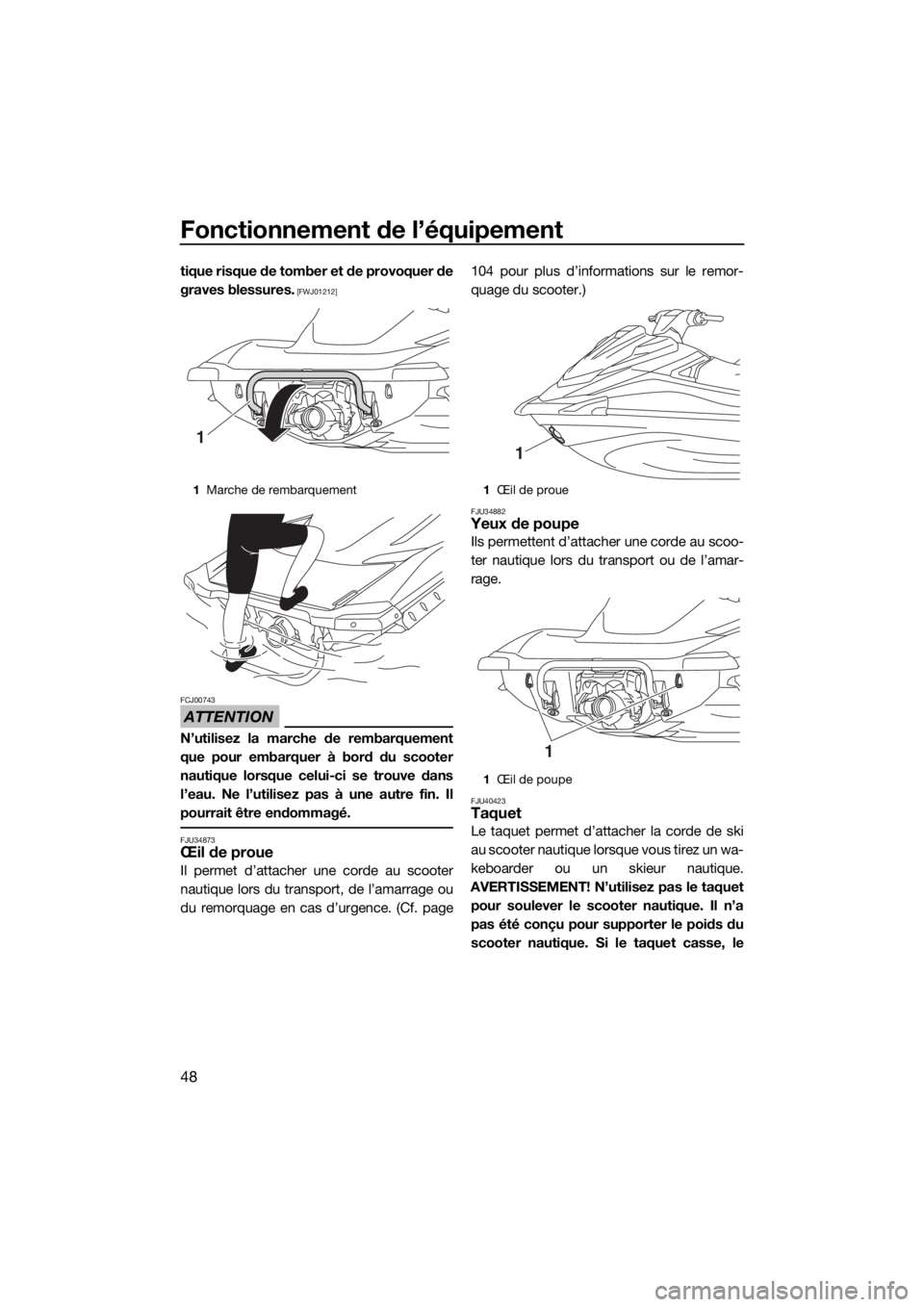

Marche de rembarquement (VX /
VX Deluxe / VX Cruiser / VX Limited)
La marche de rembarquement permet de fa-
ciliter le rembarquement.
Lorsque vous embarquez, abaissez la mar-
che de rembarquement jusqu’à ce qu’elle se
bloque. La marche reprend automatique-
ment sa position initiale lorsque vous la relâ-
chez. AVERTISSEMENT! N’utilisez pas la
marche de rembarquement pour soulever
le scooter nautique. Elle n’a pas été
conçue pour supporter le poids du scoo-
ter nautique. Si elle casse, le scooter nau-
1Poignée
1
UF4G73F0.book Page 47 Thursday, May 24, 2018 2:28 PM

Fonctionnement de l’équipement
48
tique risque de tomber et de provoquer de
graves blessures.
[FWJ01212]
ATTENTION
FCJ00743
N’utilisez la marche de rembarquement
que pour embarquer à bord du scooter
nautique lorsque celui-ci se trouve dans
l’eau. Ne l’utilisez pas à une autre fin. Il
pourrait être endommagé.
FJU34873Œil de proue
Il permet d’attacher une corde au scooter
nautique lors du transport, de l’amarrage ou
du remorquage en cas d’urgence. (Cf. page104 pour plus d’informations sur le remor-
quage du scooter.)
FJU34882Yeux de poupe
Ils permettent d’attacher une corde au scoo-
ter nautique lors du transport ou de l’amar-
rage.
FJU40423Taquet
Le taquet permet d’attacher la corde de ski
au scooter nautique lorsque vous tirez un wa-
keboarder ou un skieur nautique.
AVERTISSEMENT! N’utilisez pas le taquet
pour soulever le scooter nautique. Il n’a
pas été conçu pour supporter le poids du
scooter nautique. Si le taquet casse, le
1Marche de rembarquement
1
1Œil de proue
1Œil de poupe
1
1
UF4G73F0.book Page 48 Thursday, May 24, 2018 2:28 PM

Fonctionnement de l’équipement
49
scooter nautique risque de tomber et de
provoquer de graves blessures.
[FWJ01511]
FJU34894
Taquets escamotables (VX Limited)
Les taquets escamotables permettent d’atta-
cher une corde au scooter nautique lors de
l’amarrage.
Pour utiliser un taquet escamotable, relevez-
le. Le taquet escamotable reprend automati-
quement sa position initiale lorsque vous le
relâchez. AVERTISSEMENT! N’utilisez pas
les taquets escamotables pour soulever le
scooter nautique. Ils n’ont pas été conçus
pour supporter le poids du scooter nau-
tique. S’ils cassent, le scooter nautique
risque de tomber et de provoquer de gra-
ves blessures.
[FWJ00822]FJU35148
Compartiments de rangement
Ce scooter nautique est équipé des compar-
timents de rangement suivants.
Le compartiment étanche ne protège de l’eau
que lorsqu’il est correctement fermé. Si vous
transportez des objets qui ne peuvent pas
être mouillés, placez-les dans un sac
étanche.
Assurez-vous que les compartiments de ran-
gement sont correctement fermés avant
d’utiliser le scooter nautique.

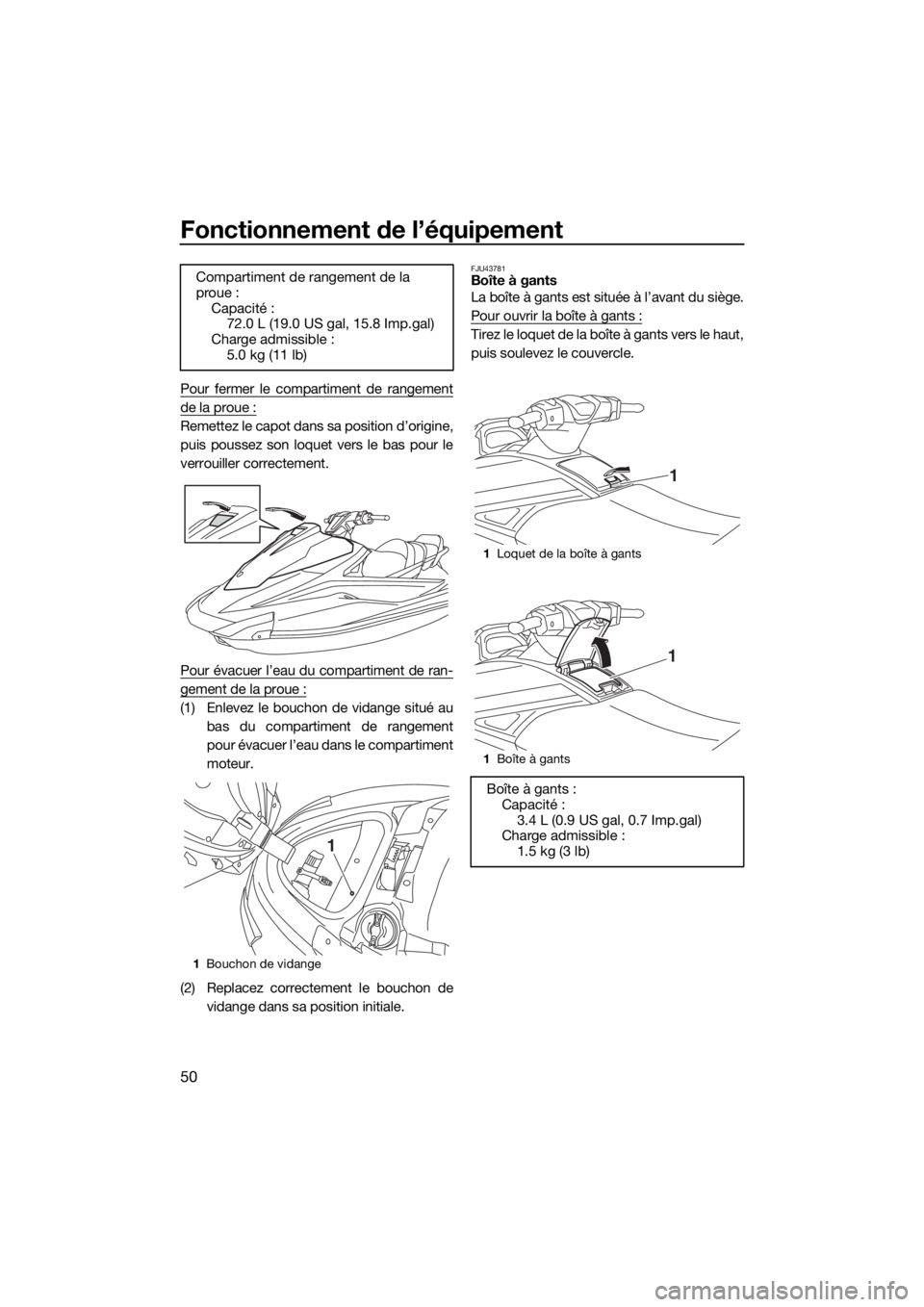

FJU43770Compartiment de rangement de la proue
Le compartiment de rangement de la proue
est situé sous le capot.

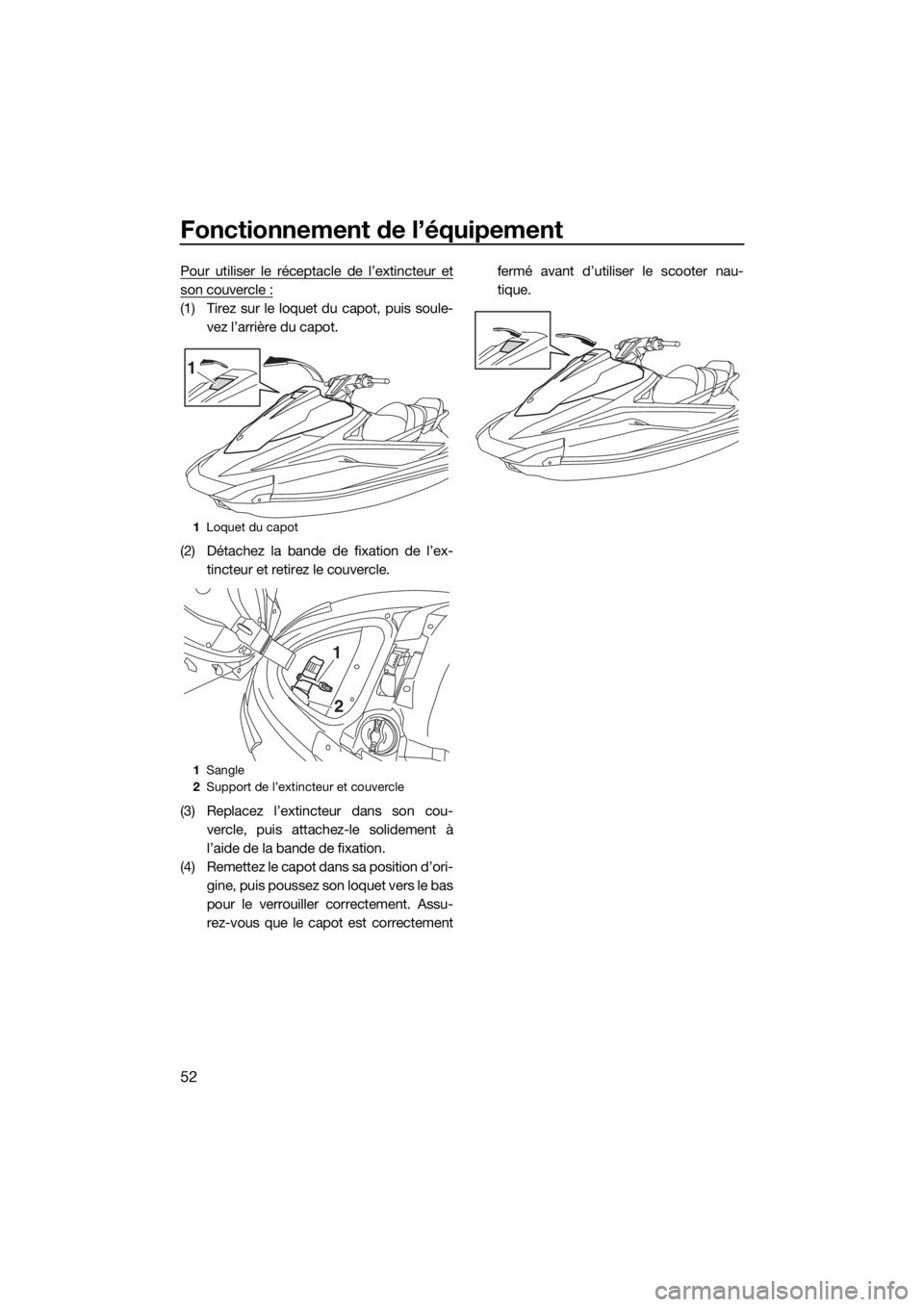

Pour ouvrir le compartiment de rangement de
la proue :
Tirez sur le loquet du capot, puis soulevez
l’arrière du capot.
1Ta q u e t
1Taquet escamotable
1
11Loquet du capot
1Compartiment de rangement de la proue
1
1
1
UF4G73F0.book Page 49 Thursday, May 24, 2018 2:28 PM

Fonctionnement de l’équipement
50
Pour fermer le compartiment de rangement
de la proue :
Remettez le capot dans sa position d’origine,
puis poussez son loquet vers le bas pour le
verrouiller correctement.
Pour évacuer l’eau du compartiment de ran-
gement de la proue :
(1) Enlevez le bouchon de vidange situé au
bas du compartiment de rangement
pour évacuer l’eau dans le compartiment
moteur.
(2) Replacez correctement le bouchon de
vidange dans sa position initiale.

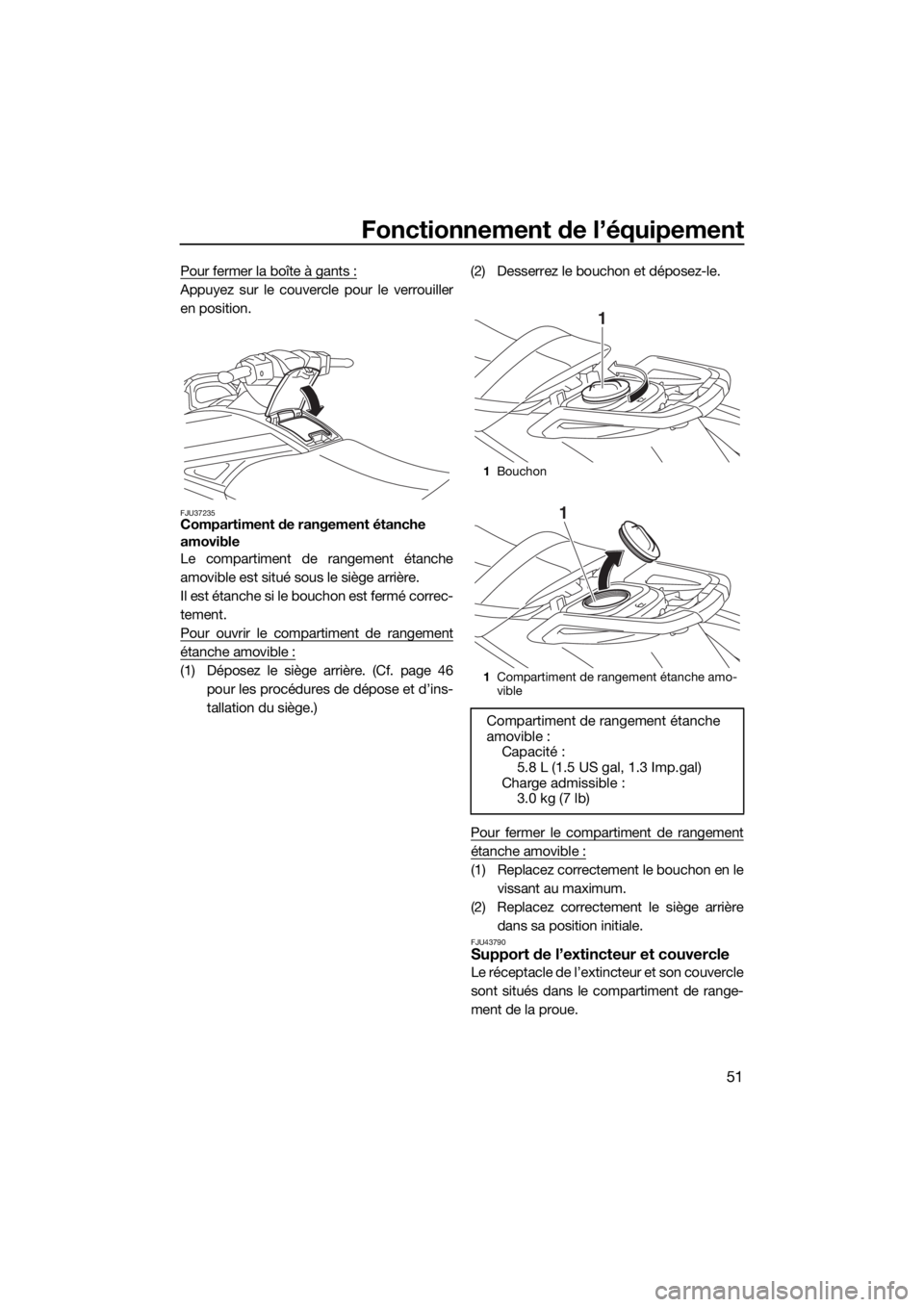

FJU43781Boîte à gants
La boîte à gants est située à l’avant du siège.
Pour ouvrir la boîte à gants :
Tirez le loquet de la boîte à gants vers le haut,
puis soulevez le couvercle. Compartiment de rangement de la
proue :
Capacité :
72.0 L (19.0 US gal, 15.8 Imp.gal)
Charge admissible :
5.0 kg (11 lb)
1Bouchon de vidange
1
1Loquet de la boîte à gants
1Boîte à gants
Boîte à gants :
Capacité :
3.4 L (0.9 US gal, 0.7 Imp.gal)
Charge admissible :
1.5 kg (3 lb)
1
1
UF4G73F0.book Page 50 Thursday, May 24, 2018 2:28 PM

Fonctionnement de l’équipement
51
Pour fermer la boîte à gants :
Appuyez sur le couvercle pour le verrouiller
en position.
FJU37235Compartiment de rangement étanche
amovible
Le compartiment de rangement étanche
amovible est situé sous le siège arrière.
Il est étanche si le bouchon est fermé correc-
tement.
Pour ouvrir le compartiment de rangement
étanche amovible :
(1) Déposez le siège arrière. (Cf. page 46
pour les procédures de dépose et d’ins-
tallation du siège.)(2) Desserrez le bouchon et déposez-le.
Pour fermer le compartiment de rangement
étanche amovible :
(1) Replacez correctement le bouchon en le
vissant au maximum.
(2) Replacez correctement le siège arrière
dans sa position initiale.
FJU43790Support de l’extincteur et couvercle
Le réceptacle de l’extincteur et son couvercle
sont situés dans le compartiment de range-
ment de la proue.
1Bouchon
1Compartiment de rangement étanche amo-
vible
Compartiment de rangement étanche
amovible :
Capacité :
5.8 L (1.5 US gal, 1.3 Imp.gal)
Charge admissible :
3.0 kg (7 lb)
1
1
UF4G73F0.book Page 51 Thursday, May 24, 2018 2:28 PM

Fonctionnement de l’équipement
52
Pour utiliser le réceptacle de l’extincteur et
son couvercle :
(1) Tirez sur le loquet du capot, puis soule-
vez l’arrière du capot.
(2) Détachez la bande de fixation de l’ex-
tincteur et retirez le couvercle.
(3) Replacez l’extincteur dans son cou-
vercle, puis attachez-le solidement à
l’aide de la bande de fixation.
(4) Remettez le capot dans sa position d’ori-
gine, puis poussez son loquet vers le bas
pour le verrouiller correctement. Assu-
rez-vous que le capot est correctementfermé avant d’utiliser le scooter nau-
tique.
1Loquet du capot
1Sangle
2Support de l’extincteur et couvercle
1
1
2
UF4G73F0.book Page 52 Thursday, May 24, 2018 2:28 PM
