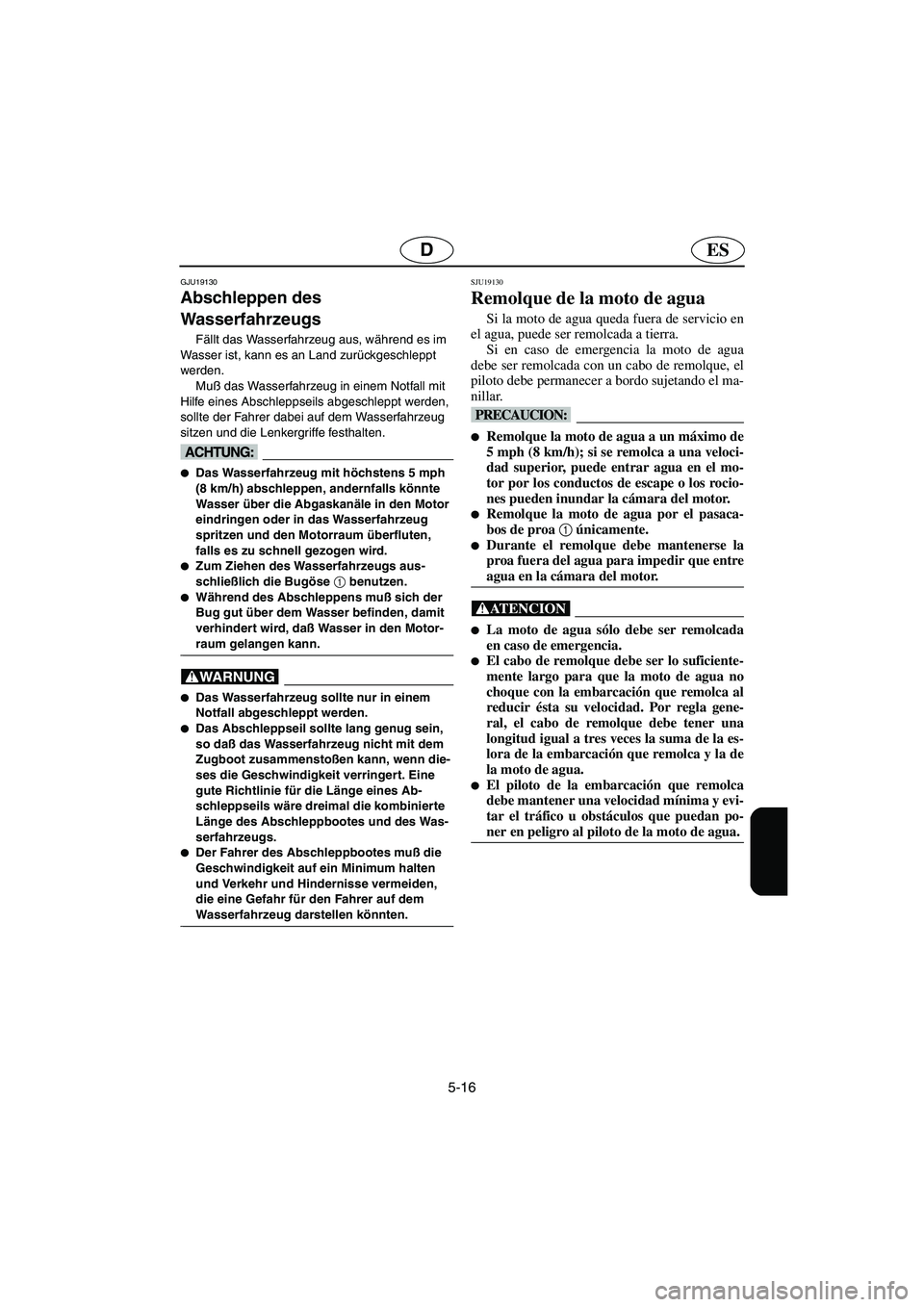

5-16
ESD
GJU19130
Abschleppen des
Wasserfahrzeugs
Fällt das Wasserfahrzeug aus, während es im
Wasser ist, kann es an Land zurückgeschleppt
werden.
Muß das Wasserfahrzeug in einem Notfall mit
Hilfe eines Abschleppseils abgeschleppt werden,
sollte der Fahrer dabei auf dem Wasserfahrzeug
sitzen und die Lenkergriffe festhalten.
@
Das Wasserfahrzeug mit höchstens 5 mph
(8 km/h) abschleppen, andernfalls könnte
Wasser über die Abgaskanäle in den Motor
eindringen oder in das Wasserfahrzeug
spritzen und den Motorraum überfluten,
falls es zu schnell gezogen wird.

Zum Ziehen des Wasserfahrzeugs aus-
schließlich die Bugöse
1 benutzen.

Während des Abschleppens muß sich der
Bug gut über dem Wasser befinden, damit
verhindert wird, daß Wasser in den Motor-
raum gelangen kann.
@
@
Das Wasserfahrzeug sollte nur in einem
Notfall abgeschleppt werden.

Das Abschleppseil sollte lang genug sein,
so daß das Wasserfahrzeug nicht mit dem
Zugboot zusammenstoßen kann, wenn die-
ses die Geschwindigkeit verringert. Eine
gute Richtlinie für die Länge eines Ab-
schleppseils wäre dreimal die kombinierte
Länge des Abschleppbootes und des Was-
serfahrzeugs.

Der Fahrer des Abschleppbootes muß die
Geschwindigkeit auf ein Minimum halten
und Verkehr und Hindernisse vermeiden,
die eine Gefahr für den Fahrer auf dem
Wasserfahrzeug darstellen könnten.
@
SJU19130
Remolque de la moto de agua
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Si en caso de emergencia la moto de agua
debe ser remolcada con un cabo de remolque, el
piloto debe permanecer a bordo sujetando el ma-
nillar.
@
Remolque la moto de agua a un máximo de
5 mph (8 km/h); si se remolca a una veloci-
dad superior, puede entrar agua en el mo-
tor por los conductos de escape o los rocio-
nes pueden inundar la cámara del motor.

Remolque la moto de agua por el pasaca-
bos de proa 1
únicamente.

Durante el remolque debe mantenerse la
proa fuera del agua para impedir que entre
agua en la cámara del motor.
@
@
La moto de agua sólo debe ser remolcada
en caso de emergencia.

El cabo de remolque debe ser lo suficiente-
mente largo para que la moto de agua no
choque con la embarcación que remolca al
reducir ésta su velocidad. Por regla gene-
ral, el cabo de remolque debe tener una
longitud igual a tres veces la suma de la es-
lora de la embarcación que remolca y la de
la moto de agua.

El piloto de la embarcación que remolca
debe mantener una velocidad mínima y evi-
tar el tráfico u obstáculos que puedan po-
ner en peligro al piloto de la moto de agua.
@
UF1K80A0.book Page 16 Monday, November 29, 2004 4:23 PM

5-17
F
FJU19020
Scooter nautique submergé
Si le scooter nautique est submergé ou rempli
d’eau, procédez comme suit et consultez votre
concessionnaire Yamaha aussi vite que possible.
Le non-respect de ces consignes peut provoquer
de graves dommages au moteur !
En cas d’urgence :
1. Echouez le scooter nautique et enlevez les
bouchons de vidange de poupe pour évacuer
l’eau du compartiment moteur. (Cf. page
3-19 pour des instructions plus détaillées).
Déposez les bouchons de compartiment de
rangement pour évacuer l’eau de chaque
compartiment.
2. Replacez les bouchons de vidange de poupe.
3. Faites réviser le scooter nautique par un con-
cessionnaire Yamaha le plus rapidement pos-
sible.
UF1K80A0.book Page 17 Monday, November 29, 2004 4:23 PM

5-18
ESD
GJU19020
Überflutetes Wasserfahrzeug
Ist das Wasserfahrzeug untergegangen oder
mit Wasser überflutet, das folgende Verfahren be-
folgen und sobald wie möglich einen Yamaha Ver-
tragshändler konsultieren. Ein Versäumnis dies zu
tun, könnte ernsthaften Motorschaden zur Folge
haben!
Im Notfall:
1. Das Wasserfahrzeug an Land ziehen und die
Ablaßstopfen im Heck entfernen, um das
Wasser aus dem Motorraum abzulassen.
(Siehe Seite 3-20 für weitere Anweisungen.)
Die Ablaßstopfen in den Ablagefächern ent-
fernen, um das Wasser aus den Staufächern
abzulassen.
2. Die Ablaßstopfen im Heck einsetzen.
3. Lassen Sie Ihr Wasserfahrzeug so bald wie
möglich von einem Yamaha Ver tragshändler
überprüfen.
SJU19020
Hundimiento de la moto de agua
Si la moto de agua se sumerge o inunda de
agua, observe el procedimiento siguiente y con-
sulte lo antes posible a un concesionario
Ya m a h a . ¡La omisión de dicho procedimiento
puede provocar graves daños al motor!
En caso de emergencia:
1. Vare la moto de agua y quite los tapones de
achique de popa para achicar el agua de la
cámara del motor. (Consulte las instruccio-
nes adicionales en la página 3-20.)
Extraiga los tapones de los pañoles para va-
ciar el agua de estos.
2. Coloque los tapones de achique de popa.
3. Haga revisar la moto de agua por un conce-
sionario Yamaha lo antes posible.
UF1K80A0.book Page 18 Monday, November 29, 2004 4:23 PM

F
FJU11240
ANNEXE
Index
............................................................ 6-1
UF1K80A0.book Page 1 Monday, November 29, 2004 4:23 PM

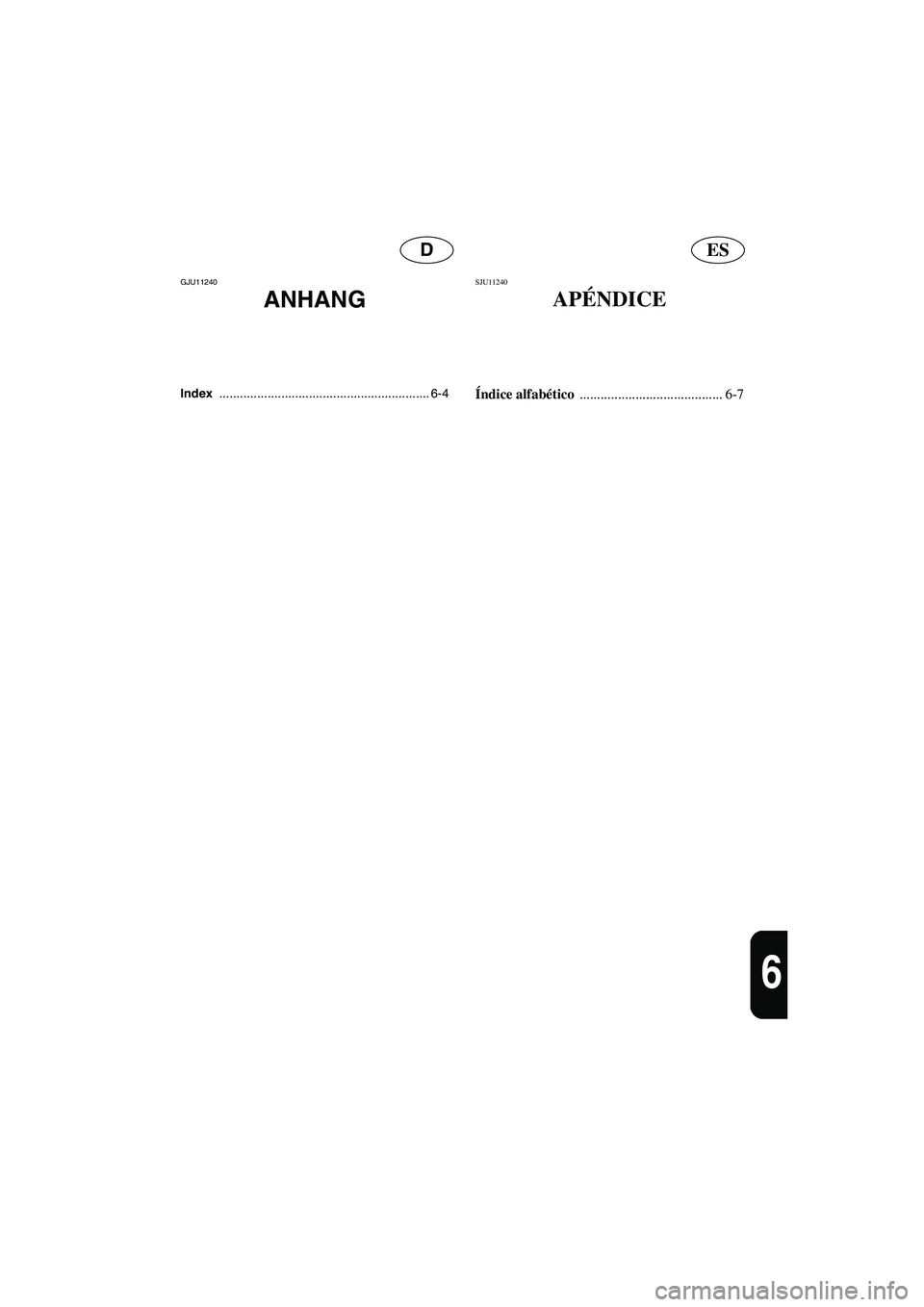

ESD
6
GJU11240
ANHANG
Index ............................................................. 6-4
SJU11240
APÉNDICE
Índice alfabético
......................................... 6-7
UF1K80A0.book Page 2 Monday, November 29, 2004 4:23 PM

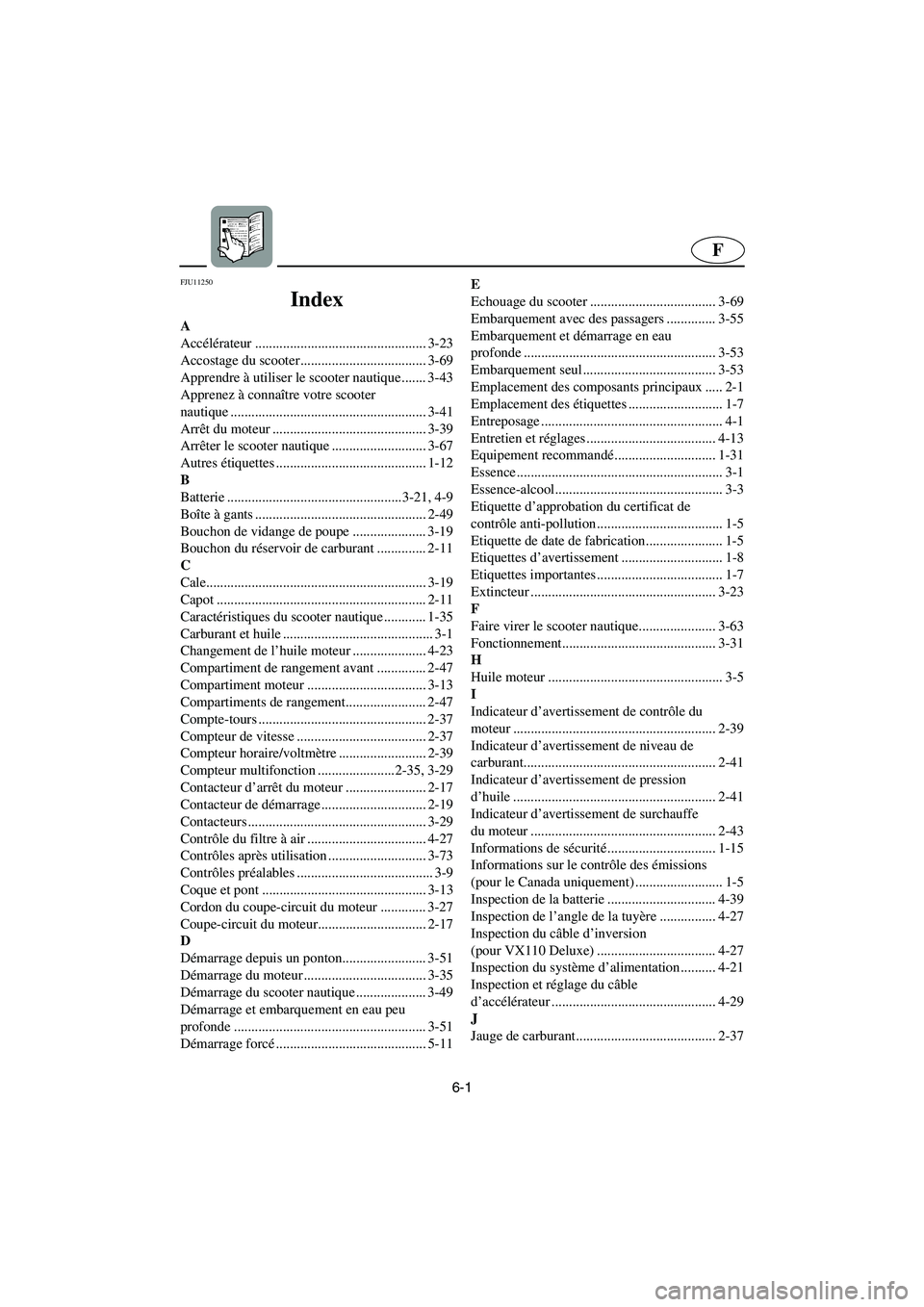

6-1
F
FJU11250
Index
A
Accélérateur ................................................. 3-23
Accostage du scooter.................................... 3-69
Apprendre à utiliser le scooter nautique....... 3-43
Apprenez à connaître votre scooter
nautique ........................................................ 3-41
Arrêt du moteur ............................................ 3-39
Arrêter le scooter nautique ........................... 3-67
Autres étiquettes ........................................... 1-12
B
Batterie ..................................................3-21, 4-9
Boîte à gants ................................................. 2-49
Bouchon de vidange de poupe ..................... 3-19
Bouchon du réservoir de carburant .............. 2-11
C
Cale............................................................... 3-19
Capot ............................................................ 2-11
Caractéristiques du scooter nautique ............ 1-35
Carburant et huile ........................................... 3-1
Changement de l’huile moteur ..................... 4-23
Compartiment de rangement avant .............. 2-47
Compartiment moteur .................................. 3-13
Compartiments de rangement....................... 2-47
Compte-tours ................................................ 2-37
Compteur de vitesse ..................................... 2-37
Compteur horaire/voltmètre ......................... 2-39
Compteur multifonction ......................2-35, 3-29
Contacteur d’arrêt du moteur ....................... 2-17
Contacteur de démarrage .............................. 2-19
Contacteurs ................................................... 3-29
Contrôle du filtre à air .................................. 4-27
Contrôles après utilisation ............................ 3-73
Contrôles préalables ....................................... 3-9
Coque et pont ............................................... 3-13
Cordon du coupe-circuit du moteur ............. 3-27
Coupe-circuit du moteur............................... 2-17
D
Démarrage depuis un ponton........................ 3-51
Démarrage du moteur ................................... 3-35
Démarrage du scooter nautique .................... 3-49
Démarrage et embarquement en eau peu
profonde ....................................................... 3-51
Démarrage forcé........................................... 5-11E
Echouage du scooter .................................... 3-69
Embarquement avec des passagers .............. 3-55
Embarquement et démarrage en eau
profonde ....................................................... 3-53
Embarquement seul ...................................... 3-53
Emplacement des composants principaux ..... 2-1
Emplacement des étiquettes ........................... 1-7
Entreposage .................................................... 4-1
Entretien et réglages ..................................... 4-13
Equipement recommandé............................. 1-31
Essence ........................................................... 3-1
Essence-alcool................................................ 3-3
Etiquette d’approbation du certificat de
contrôle anti-pollution .................................... 1-5
Etiquette de date de fabrication...................... 1-5
Etiquettes d’avertissement ............................. 1-8
Etiquettes importantes .................................... 1-7
Extincteur ..................................................... 3-23
F
Faire virer le scooter nautique...................... 3-63
Fonctionnement............................................ 3-31
H
Huile moteur .................................................. 3-5
I
Indicateur d’avertissement de contrôle du
moteur .......................................................... 2-39
Indicateur d’avertissement de niveau de
carburant....................................................... 2-41
Indicateur d’avertissement de pression
d’huile .......................................................... 2-41
Indicateur d’avertissement de surchauffe
du moteur ..................................................... 2-43
Informations de sécurité............................... 1-15
Informations sur le contrôle des émissions
(pour le Canada uniquement) ......................... 1-5
Inspection de la batterie ............................... 4-39
Inspection de l’angle de la tuyère ................ 4-27
Inspection du câble d’inversion
(pour VX110 Deluxe) .................................. 4-27
Inspection du système d’alimentation .......... 4-21
Inspection et réglage du câble
d’accélérateur ............................................... 4-29
J
Jauge de carburant........................................ 2-37
UF1K80A0.book Page 1 Monday, November 29, 2004 4:23 PM

6-2
F
L
Levier d’inversion et inverseur
(pour VX110 Deluxe)................................... 3-25
Levier d’inversion (pour VX110 Deluxe) .... 2-25
Liste de vérification des contrôles
préalables........................................................ 3-9
Lubrification ................................................... 4-5
M
Manette des gaz ............................................ 2-19
Manuel de l’utilisateur et trousse à outils..... 4-15
Marche arrière sur voies navigables
(pour VX110 Deluxe)................................... 3-71
Mise à l’eau du scooter nautique ................. 3-33
Modes verrouillé et déverrouillé du
système de sécurité Yamaha
(pour VX110 Deluxe)................................... 2-31
N
Navigation avec des passagers ..................... 3-47
Navigation sur eau agitée ............................. 3-71
Nettoyage de l’entrée de la tuyère et
de la turbine .................................................... 5-7
Nettoyage du scooter nautique ..................... 4-11
Nettoyage et réglage des bougies ................. 4-31
Niveau de carburant ..................................... 3-13
Niveau d’huile moteur.................................. 3-15
Numéro de série du moteur ............................ 1-3
Numéro d’identification de la coque
(HIN) .............................................................. 1-3
Numéro d’identification primaire
(PRI-ID) ......................................................... 1-1
Numéros d’identification................................ 1-1
P
Poignée ......................................................... 2-27
Points de contrôle préalables ........................ 3-13
Points de lubrification .................................. 4-35
Précautions ................................................... 1-33
Procédures d’urgence ..................................... 5-7
Q
Quitter le scooter nautique ........................... 3-39
R
Raccordement des câbles volants ................. 5-13
Recherche des pannes..................................... 5-1
Réglage du système d’injection de
carburant ....................................................... 4-43
Règles de navigation .................................... 1-19
Règles de sécurité nautique .......................... 1-43Règles d’utilisation ...................................... 1-23
Remorquage du scooter nautique ................. 5-15
Remplacement des fusibles .......................... 4-45
Remplissage du réservoir de carburant .......... 3-7
Réservoir de carburant ................................. 4-21
Restrictions relatives aux personnes
habilitées à piloter le scooter nautique ......... 1-17
Rinçage du système de refroidissement ......... 4-1
Rodage du moteur ........................................ 3-31
S
Scooter nautique chaviré.............................. 3-59
Scooter nautique submergé.......................... 5-17
Sélection du mode normal / mode de
bas régime (pour VX110 Deluxe) ................ 2-33
Séparateur d’eau........................................... 3-17
Siège ............................................................... 2-9
Ski nautique.................................................. 1-39
Sortie témoin d’eau de
refroidissement .................................... 2-21, 3-29
Spécifications ............................................... 4-47
Système d’alimentation .................................. 4-7
Système de direction ........................... 2-23, 3-25
Système de sécurité Yamaha / Mode de
bas régime (pour VX110 Deluxe) ................ 2-29
Système de sécurité Yamaha
(pour VX110 Deluxe) .................................. 2-29
Système Yamaha de gestion du moteur
(Yamaha Engine Management System,
YEMS) ......................................................... 2-29
T
Tableau de dépannage .................................... 5-1
Tableau d’entretien périodique .................... 4-17
Témoin “L-MODE”
(pour VX110 Deluxe) .................................. 2-45
Témoin “SECURITE”
(pour VX110 Deluxe) .................................. 2-45
Transmetteur de commande à distance
(pour VX110 Deluxe) .................................. 2-13
Transport ...................................................... 3-77
Tuyère .......................................................... 3-27
U
Utilisation des commandes et autres
fonctions ......................................................... 2-9
Utilisation de votre scooter nautique ........... 3-41
Utilisez votre scooter nautique de
manière responsable ..................................... 1-45
UF1K80A0.book Page 2 Monday, November 29, 2004 4:23 PM

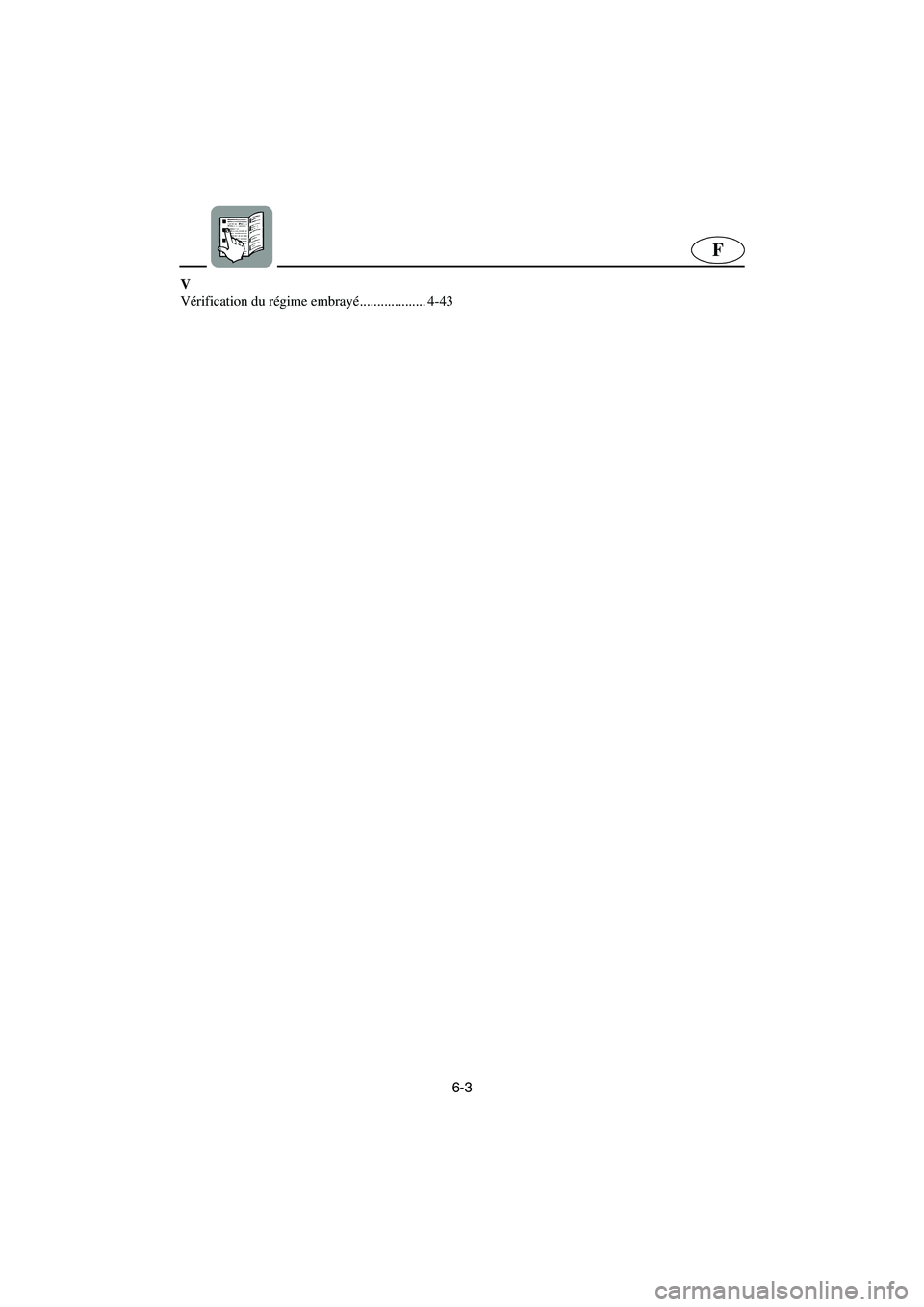

6-3
F
V
Vérification du régime embrayé................... 4-43
UF1K80A0.book Page 3 Monday, November 29, 2004 4:23 PM

6-4
D
GJU11250
Index
A
Ablagefächer ......................................... 2-48
Abschalten des Motors.......................... 3-40
Abschleppen des Wasserfahrzeugs...... 5-16
Alleine Aufsitzen.................................... 3-54
Andere Etiketten.................................... 1-12
Anfangskennummer (PRI-ID) .................. 1-2
Anhalten des Wasserfahrzeugs ............ 3-68
Anschließen der
Überbrückungskabel ............................. 5-14
Aufsitzen und Starten in tiefem
Gewässer .............................................. 3-54
B
Batterie ......................................... 3-22, 4-10
Bedienung der Kontrollen und
anderer Funktionen ............................... 2-10
Benutzungsbeschränkungen für
dieses Wasserfahrzeug......................... 1-18
Benzin ..................................................... 3-2
Beschränkungen bei der Fahrt .............. 1-20
Betreiben des Wasserfahrzeugs mit
Mitfahrern .............................................. 3-48
Betreiben Ihres Wasserfahrzeugs ......... 3-42
Betrieb ................................................... 3-32
Betrieb in rauhem Gewässer................. 3-72
Betriebsarten des Yamaha Security
Systems (nur VX110 Deluxe) ................ 2-32
Betriebserfordernisse ............................ 1-24
Betriebsstundenzähler/
Spannungsanzeige ............................... 2-40
Bilge ...................................................... 3-20
D
Das Aufsitzen mit Mitfahrern ................. 3-56
Das Säubern des Wasserfahrzeugs ..... 4-12
Das Starten des Wasserfahrzeugs ....... 3-50
Das Wasserfahrzeug an Land ziehen ... 3-70
Das Wasserfahrzeug zu Wasser
lassen .................................................... 3-34
Docken des Wasserfahrzeugs .............. 3-70
Drehzahlmesser .................................... 2-38
E
Eigenschaften des Wasserfahrzeugs.... 1-36Eigentümer-/Benutzerhandbuch und
Werkzeugsatz ....................................... 4-16
Einfahrzeit des Motors .......................... 3-32
Einstellen des
Kraftstoffeinspritzsytems ....................... 4-44
Empfohlene Ausstattung ....................... 1-32
Erfreuen Sie sich
verantwortungsbewußt an Ihrem
Wasserfahrzeug .................................... 1-46
F
Fernbedienung (nur VX110 Deluxe) ..... 2-14
Feuerlöscher ......................................... 3-24
Füllen des Kraftstofftanks ........................ 3-8
G
Gashebel ......................................2-20, 3-24
Gasohol ................................................... 3-4
Gekentertes Wasserfahrzeug ............... 3-60
Genehmigungsaufkleber des
Schadstoffbegrenzungszertifikats ........... 1-6
Geschwindigkeitsmesser ...................... 2-38
H
Handgriff................................................ 2-28
Handschuhfach ..................................... 2-50
Haube .................................................... 2-12
Heck-Ablaßstopfen................................ 3-20
Herstellungsplakette................................ 1-6
I
Information über Abgaskontrolle
(Ausschließlich für Kanada) .................... 1-6
Information zu den Gefahren ................ 1-34
K
Kennummern........................................... 1-2
Kraftstoffmesser .................................... 2-38
Kraftstoffstand ....................................... 3-14
Kraftstoffstand-Warnanzeiger ............... 2-42
Kraftstoffsystem ...................................... 4-8
Kraftstofftank ......................................... 4-22
Kraftstoff-Tankdeckel ............................ 2-12
Kraftstoff und Öl ...................................... 3-2
Kühlsystem spülen .................................. 4-2
Kühlwasser-Kontrollstrahlauslaß...2-22, 3-30
L
Lernen, Ihr Wasserfahrzeug zu
betreiben ............................................... 3-44
UF1K80A0.book Page 4 Monday, November 29, 2004 4:23 PM

6-5
D
“L-MODE”-Kontrolleuchte
(nur VX110 Deluxe)............................... 2-46
Luftfiltereinsatz kontrollieren ................. 4-28
M
Mit Ihrem Wasserfahrzeug vertraut
werden .................................................. 3-42
Motor-Absperrschalter........................... 2-18
Motoröl .................................................... 3-6
Motorölstand ......................................... 3-16
Motorraum ............................................. 3-14
Motor-Seriennummer .............................. 1-4
Motorstoppleine (Reißleine) .................. 3-28
Motorstoppschalter................................ 2-18
Motorüberhitzungs-Warnanzeiger ......... 2-44
Motorwarnanzeige................................. 2-40
Multifunktionsdisplay ............................. 2-36
Multifunktionsmesser ............................ 3-30
N
Notfallverfahren ....................................... 5-8
O
Öldruck-Warnanzeiger .......................... 2-42
P
Positionen der Etiketten .......................... 1-7
Positionen der Hauptbestandteile ........... 2-2
Problembehebung ................................... 5-3
Prüfliste für die Überprüfungen vor
der Inbetriebnahme ............................... 3-10
Prüfpunkte vor der Inbetriebnahme....... 3-14
R
Reinigung des Düseneinlasses und
des Flügelrads......................................... 5-8
Rückwärtsfahrt (nur VX110 Deluxe)...... 3-72
Rumpf-Kennummer (HIN) ....................... 1-4
Rumpf und Deck ................................... 3-14
S
Säuberung und Einstellung der
Zündkerzen ........................................... 4-32
Schalter ................................................. 3-30
Schalthebel (nur VX110 Deluxe) ........... 2-26
Schalthebel und Rückwärtsschleuse
(nur VX110 Deluxe)............................... 3-26
Schaltseilzug kontrollieren
(nur VX110 Deluxe)............................... 4-28
Schmierstellen....................................... 4-36
Schmierung ............................................. 4-6“SECURITY”-Kontrolleuchte
(nur VX110 Deluxe) ............................... 2-46
Sicherheitsinformationen ....................... 1-16
Sicherheitsregeln der Schiffahrt ............ 1-44
Sicherung wechseln .............................. 4-46
Sitz ........................................................ 2-10
Standard-/Niedrigdrehzahl-Betriebsart
wählen (nur VX110 Deluxe) .................. 2-34
Starten des Motors ................................ 3-36
Starten und Aufsitzen in seichtem
Gewässer .............................................. 3-52
Starten von einem Pier aus ................... 3-52
Startschalter .......................................... 2-20
Steuersystem ...............................2-24, 3-26
Stillegung ................................................ 4-2
Störungssuchtabelle................................ 5-3
Strahltriebwerk ...................................... 3-28
T
Tabelle zur regelmäßigen Wartung ....... 4-18
Technische Daten ................................. 4-49
Transport ............................................... 3-78
U
Überbrücken der Batterie ...................... 5-12
Überflutetes Wasserfahrzeug ................ 5-18
Überprüfen der
Langsamstlaufgeschwindigkeit ............. 4-44
Überprüfung der Batterie....................... 4-40
Überprüfung des Kraftstoffsystems ....... 4-22
Überprüfungen nach dem Betrieb ......... 3-74
Überprüfungen vor Inbetriebnahme ...... 3-10
Überprüfung und Einstellung des
Gasseilzugs ........................................... 4-30
V
Verlassen des Wasserfahrzeugs .......... 3-40
Vorderes Ablagefach ............................. 2-48
W
Warnaufkleber ......................................... 1-8
Wartung und Einstellungen ................... 4-14
Wasserabscheider ................................ 3-18
Wasserskifahren ................................... 1-40
Wechseln des Motoröls ......................... 4-24
Wenden des Wasserfahrzeugs ............. 3-64
Wichtige Etiketten ................................... 1-7
Winkel der Strahlschubdüse
kontrollieren ........................................... 4-28
UF1K80A0.book Page 5 Monday, November 29, 2004 4:23 PM
