YAMAHA VX CRUISER 2015 Manuale de Empleo (in Spanish)

Comprobaciones antes de la navegación
63
Añada combustible si es necesario. (Consul-
te en la página 53 la información relativa al
llenado del depósito de combustible).
SJU32424Comprobación del separador de agua
Asegúrese de que no haya agua acumulada
el separador. Si hay agua en el separador,
vacíelo. (Consulte en la página 32 la informa-
ción relativa a la evacuación del separador de
agua).
SJU40182Comprobación del motor
Compruebe si la parte exterior de la unidad
del motor está dañada o tiene algún proble-
ma.
SJU41561Comprobación del nivel de aceite del mo-
tor
Verifique que el nivel de aceite del motor se
encuentre entre las marcas de nivel mínimo y
máximo en la varilla del tapón de llenado del
depósito de aceite. (Consulte en la página 55la información relativa a la comprobación del
nivel de aceite del motor).
SJU32456Comprobación del agua en la sentina
Verifique que no se haya acumulado agua en
la sentina de la cámara del motor. Si se ha
acumulado agua en la sentina de la cámara
del motor, achíquela. (Consulte en la página
57 la información relativa a la evacuación del
agua en la sentina).
SJU32485Comprobación de la batería
Asegúrese de que los terminales y el tubo del
respiradero de la batería no están dañados y
de que los cables de la batería y el tubo del
respiradero están correctamente conecta-
dos. ¡ADVERTENCIA! Podría producirse un
incendio o una explosión si el tubo respi-
1Separador de agua
1
1Tapón de llenado del depósito de acei-
te/Varilla
1Varilla
2Marca de nivel máximo
3Marca de nivel mínimo
1
213
UF2X70S0.book Page 63 Wednesday, September 17, 2014 4:10 PM

Comprobaciones antes de la navegación
64
radero está dañado, obstruido o no está
correctamente conectado.
[SWJ00452]
Verifique que el nivel de electrolito se en-
cuentre entre las marcas de nivel máximo y
mínimo. ¡ADVERTENCIA! No utilice nunca
la moto de agua si la batería no dispone de
energía suficiente para arrancar el motor
o si muestra cualquier otro signo de debi-
lidad. La pérdida de la energía de la bate-
ría puede dejarle tirado.
[SWJ01241]
Verifique que la batería quede bien sujeta.SJU32614Comprobación del sistema de gobierno
Gire el manillar a derecha e izquierda varias
veces para asegurar que funciona con suavi-dad y sin obstáculos todo el recorrido, y sin
un juego excesivo.
Gírelo todo lo que pueda hacia la izquierda y
hacia la derecha para verificar que la tobera
de propulsión se mueve a medida que gira el
manillar, y que no hay diferencia entre las po-
1Terminal negativo de la batería (–): cable
negro
2Terminal positivo de la batería (+): cable
rojo
3Tubo respiradero
1Marca de nivel máximo
2Marca de nivel mínimo
1
32
UF2X70S0.book Page 64 Wednesday, September 17, 2014 4:10 PM

Comprobaciones antes de la navegación
65
siciones derecha e izquierda de completa-
mente cerrada de la tobera.
SJU43212Comprobaciones de la manilla RiDE
Accione varias veces la manilla RiDE para ve-
rificar que funcione correctamente en todo su
recorrido. Asimismo, compruebe que la ma-nilla RiDE vuelva automáticamente a la posi-
ción totalmente cerrada al soltarla.
SJU42181Comprobación de la manilla del acelera-
dor
Accione varias veces la manilla del acelera-
dor para verificar que funciona correctamen-
te en todo el recorrido. Además, asegúrese
de que la manilla del acelerador vuelve auto-
máticamente a la posición de punto muerto
(ralentí) cuando se suelta.
SJU40113Mando a distancia, comprobación
(VX Deluxe / VX Cruiser)
Asegúrese de que el transmisor de mando a
distancia funciona correctamente. (Consulte
en la página 28 las instrucciones de ajuste del
sistema de seguridad Yamaha y en la página
35 las instrucciones de activación de la fun-
ción de régimen bajo de RPM). Diferencia entre las posiciones de com-
pletamente cerrada de la tobera de pro-
pulsión (distancias A y B):
Máximo 5 mm (0.20 in)
UF2X70S0.book Page 65 Wednesday, September 17, 2014 4:10 PM

Comprobaciones antes de la navegación
66
SJU32664Comprobación del cordón de hombre al
agua
Asegúrese de que el cordón de hombre al
agua no está dañado. Si el cordón está daña-
do, cámbielo. ¡ADVERTENCIA! No trate
nunca de reparar o remendar el cordón de
hombre al agua. El cordón de hombre al
agua no podrá se accionará libremente
cuando el piloto se caiga y la moto de
agua podrá seguir avanzando y provocar
un accidente.
[SWJ01221]
SJU32676
Comprobación de los interruptores
PRECAUCIÓN
SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
m i sm o , n o d e j e e n m a r c ha e l m o to r d u ra n -
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Compruebe el funcionamiento del interruptor
de arranque, el interruptor de paro del motor
y el interruptor de paro de emergencia del
motor. (Consulte en las páginas 29 a 29 lasinstrucciones de funcionamiento de cada in-
terruptor).
Para comprobar el funcionamiento de los
conmutadores:
(1) VX Deluxe / VX Cruiser: Si está seleccio-
nado el modo de bloqueo para el ajuste
del sistema de seguridad Yamaha, se-
leccione el modo de desbloqueo. (Con-
sulte en la página 28 las instrucciones de
ajuste del sistema de seguridad
Yamaha).
(2) Pulse el interruptor de arranque para po-
ner en marcha el motor.
(3) En cuanto el motor empiece a funcionar,
pulse el interruptor de paro para com-
probar que se para inmediatamente.
(4) Vuelva a poner en marcha el motor y tire
del cordón de hombre al agua para que
se suelte la pinza del interruptor y com-
probar que el motor se para inmediata-
mente.
SJU40102Comprobación del pañol
Asegúrese de que los compartimentos de al-
macenamiento no están dañados y de que el
agua no se ha acumulado en ellos. (Consulte
1Interruptor de arranque
2Interruptor de paro del motor
3Interruptor de paro de emergencia del mo-
tor
4Pinza
5Cordón de hombre al agua
1
3
4
25
UF2X70S0.book Page 66 Wednesday, September 17, 2014 4:10 PM

Comprobaciones antes de la navegación
67
en la página 49 la información relativa a los
compartimentos de almacenamiento).
SJU43800Comprobación de la sujeción, la tapa y la
correa del extintor
Compruebe que la sujeción, la cubierta y la
correa del extintor no estén dañadas y que el
extintor quede bien sujeto en su sitio con la
correa. (Consulte en la página 51 la informa-
ción relativa a la sujeción, la tapa y la correa
del extintor).
SJU32544Comprobación del extintor
Compruebe que haya un extintor lleno a bor-
do.
Para comprobar el extintor, consulte las ins-
trucciones suministradas por el fabricante
del mismo. Mantenga siempre el extintor bien
sujeto en su soporte y con la cubierta coloca-
da.
Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla las especificaciones ade-
cuadas.
SJU40122Comprobación del equipo de seguridad
Compruebe que lleva a bordo el equipo de
seguridad conforme con las normativas apli-
cables.
SJU32353Comprobación del casco y la cubierta
Compruebe si hay daños o algún problema
en el casco y la cubierta.
SJU32657Comprobaciones de la toma de admisión
del chorro
Asegúrese de que la toma de admisión del
chorro no está dañada u obstruida por algas
o residuos. Si la toma de admisión del chorro
está obstruida, límpiela. (Consulte en la pági-
na 99 la información relativa a la toma de ad-
misión del chorro).
SJU43220Comprobación de la tobera de propulsión
y la compuerta de inversión
Compruebe si la tobera de propulsión y la
compuerta de inversión presentan algún
daño u otro problema.
SJU32477Comprobación del tapón de achique de
popa
Afloje los tapones de achique de popa, ex-
tráigalos y compruebe que los tapones y las
juntas tóricas no estén dañados y que no
haya materias extrañas en las roscas ni en las
juntas tóricas. ATENCIÓN: Antes de colo-
car los tapones de achique de popa, limpie
las roscas y las juntas tóricas para elimi-
nar materias extrañas como suciedad o
arena. De lo contrario los tapones de achi-
que de popa se pueden deteriorar y permi-
tir la entrada de agua en la cámara del
motor. Compruebe las juntas tóricas de
los tapones de achique de popa y verifique
que los tapones estén bien apretados an-
tes de botar la moto de agua. De lo contra-
rio, se puede inundar la cámara del motor
y hundirse la moto de agua.
[SCJ00363]
UF2X70S0.book Page 67 Wednesday, September 17, 2014 4:10 PM

Comprobaciones antes de la navegación
68
Coloque los tapones de achique de popa y
apriételos hasta que dejen de girar.
SJU43810Comprobación del capó
Baje el cierre de la tapa y verifique que quede
bien cerrada.
SJU40146Comprobaciones posteriores a la
botadura
Realice las comprobaciones posteriores a la
botadura enumeradas en la lista de compro-
baciones previas, con la moto de agua a flote
y el motor en marcha.
Para realizar las comprobaciones posteriores
a la botadura:
(1) Bote la moto de agua. (Consulte en la
página 72 la información relativa a la bo-
tadura de la moto de agua).
(2) Efectúe las comprobaciones y asegúre-
se de que todos los elementos funcionan
bien y no tienen ningún problema.
SJU40553Comprobación del testigo de la refrigera-
ción
Compruebe que sale agua del testigo de la
refrigeración mientras el motor está en mar-
cha. (Consulte en la página 31 la información
relativa al testigo de la refrigeración).
SJU32715Comprobación del centro de información
multifunción
Asegúrese de que el centro de información
multifunción funciona correctamente. (Con-
sulte en la página 40 la información relativa al
1Tapón de achique de popa
2Junta tórica
2
1
UF2X70S0.book Page 68 Wednesday, September 17, 2014 4:10 PM

Comprobaciones antes de la navegación
69
correcto funcionamiento del centro de infor-
mación multifunción).
SJU43391Comprobación del inversor
Accione la manilla del acelerador y la manilla
RiDE y compruebe si la moto de agua se
mueve o no de acuerdo con lo que muestra
el indicador del inversor. (Consulte en la pá-
gina 33 el funcionamiento del inversor).
¡ADVERTENCIA! Para evitar colisiones,
navegue a una velocidad segura y man-
téngase a una distancia prudente de per-sonas, objetos y otras motos de agua.
[SWJ01860]
SJU40172
Comprobación del ralentí
Arranque el motor y deje que se caliente. Use
el tacómetro del centro de información multi-
función para asegurarse de que la velocidad
del motor en ralentí no está muy por encima
o muy por debajo del margen especificado.

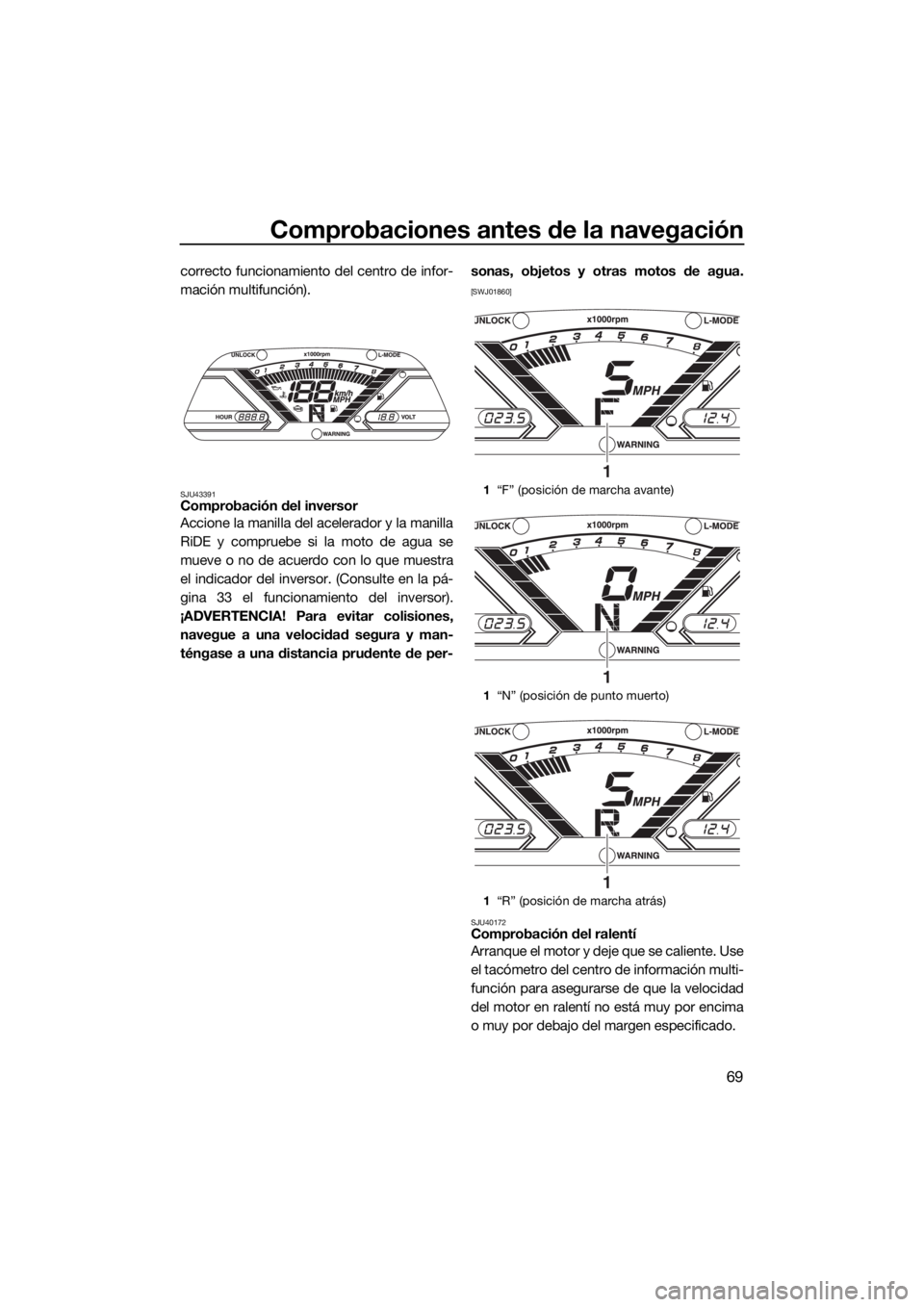

1“F” (posición de marcha avante)
1“N” (posición de punto muerto)
1“R” (posición de marcha atrás)
1
1
1
UF2X70S0.book Page 69 Wednesday, September 17, 2014 4:10 PM

Comprobaciones antes de la navegación
70
Ralentí del motor:
1650 ±50 r/min
UF2X70S0.book Page 70 Wednesday, September 17, 2014 4:10 PM

Funcionamiento
71
SJU32903
Pilotaje de la moto de agua
ADVERTENCIA
SWJ00511
Antes de utilizar la moto de agua familiarí-
cese con todos los mandos. Consulte a su
concesionario Yamaha todas las dudas
que tenga acerca de cualquier mando o
función. El hecho de no entender cómo
funcionan los mandos puede dar lugar a
un accidente o a no ser capaz de evitarlo.
SJU32965Conozca su moto de agua
Pilotar la moto de agua requiere una habili-
dad que se adquiere con la práctica a lo largo
de un periodo de tiempo. Tómese el tiempo
necesario para aprender las técnicas básicas
mucho antes de intentar maniobras más difí-
ciles.
Pilotar su nueva moto de agua puede resultar
muy agradable y proporcionarle muchas ho-
ras de placer. Sin embargo, es esencial que
se familiarice con su funcionamiento a fin de
adquirir el grado de habilidad necesario para
disfrutar de la navegación de forma segura.
Antes de utilizar la moto de agua, lea este
manual, la guía práctica de navegación, la fi-
cha de instrucciones de pilotaje y todos los
rótulos que se encuentran en la moto de
agua. Preste especial atención a la informa-
ción relativa a la seguridad que comienza en
la página 11. Esta documentación le permiti-
rá conocer la moto de agua y su funciona-
miento.
Recuerde: esta moto de agua está diseñada
para llevar al piloto y un máximo de 2 tripu-
lantes. No sobrepase nunca la carga máxima
ni permita embarcar en la moto de agua a
más de 3 personas (o 2 personas si está re-
molcando a una persona que practica el
wakeboarding o el esquí acuático) al mismo
tiempo.
SJU33006Aprendiendo a pilotar la moto de agua
Antes de utilizar la moto de agua, realice
siempre las comprobaciones previas relacio-
nadas en la página 60. El escaso tiempo que
tardará en comprobar la moto de agua le re-
compensará con una mayor seguridad y fia-
bilidad.
Compruebe los reglamentos locales antes de
utilizar la moto de agua.
Pilote siempre alerta, a velocidades seguras
y manténgase a una distancia prudente de
personas, objetos y otras motos de agua. Es-
coja un espacio amplio para aprender, en el
que disponga de buena visibilidad y el tráfico
de embarcaciones sea escaso.
No opere la moto usted solo, tenga a alguien
cerca. Vigile constantemente la presencia de
personas, objetos y otras motos de agua.
Permanezca atento a las condiciones que li-
miten su visibilidad o impidan a otros verle.
Debe asir el manillar firmemente y mantener
ambos pies sobre el suelo del hueco para los
pies. No lleve tripulantes hasta haber desa-
rrollado plenamente su habilidad para pilotar.Carga máxima:
240 kg (530 lb)
Carga es el peso total del equipaje, el
piloto y los tripulantes.
UF2X70S0.book Page 71 Wednesday, September 17, 2014 4:10 PM

Funcionamiento
72
SJU40212Posición de pilotaje
Posición del piloto al navegar
El piloto debe asir el manillar firmemente y
mantener ambos pies en el hueco destinado
a tal efecto.
Posición de los tripulantes
Los tripulantes deben sujetarse firmemente o
bien a la persona que llevan delante o al asi-
dero, y sentarse a horcajadas con los pies
colocados en los espacios correspondientes.
Nunca debe ir un tripulante montado delante
del piloto. (Consulte en la página 18 la infor-
mación relativa a la posición durante la nave-
gación cuando se remolca a un practicante
de wakeboarding o esquí acuático).
SJU32803Botadura de la moto de agua
Cuando vaya a botar la moto de agua, verifi-
que que no haya obstáculos en las proximi-
dades.Si la moto se bota desde un remolque, al-
guien debe ocuparse de que las olas no em-
pujen la moto contra el remolque.
SJU36346Arranque del motor en el agua
ADVERTENCIA
SWJ01531
No acelere cuando haya alguien detrás de
la moto de agua. Pare el motor o mantén-
galo al ralentí. El agua y los residuos ex-
pulsados por la tobera de propulsión
pueden causar lesiones graves.
Para arrancar el motor:
(1) VX Deluxe / VX Cruiser: Si está seleccio-
nado el modo de bloqueo para el ajuste
del sistema de seguridad Yamaha, se-
leccione el modo de desbloqueo. (Con-
sulte en la página 28 las instrucciones de
ajuste del sistema de seguridad
Yamaha).
(2) Lleve la moto de agua a un lugar en el
que no haya algas ni residuos y con al
menos 60 cm (2 ft) de profundidad por
debajo de la parte inferior del casco de la
moto de agua. ATENCIÓN: Nunca na-
vegue con menos de 60 cm (2 ft) de
profundidad por debajo de la parte in-
ferior del casco de la moto de agua, ya
que la toma de admisión del chorro
puede aspirar piedras o arena y pro-
UF2X70S0.book Page 72 Wednesday, September 17, 2014 4:10 PM
