YAMAHA VX CRUISER 2015 Manuale duso (in Italian)

Controlli prima dell’utilizzo
63
NOTA:
Per garantire sicurezza e affidabilità, eseguire i controlli prima dell’utilizzo ogni volta che si uti-
lizza la moto d’acqua.
Supporto, coperchio e cin-
ghia dell’estintoreVerificare che il supporto, il coperchio e la cinghia
dell’estintore non siano danneggiati.69
EstintoreControllare le condizioni dell’estintore. 69
Dotazioni di sicurezzaControllare che le dotazioni di sicurezza conformi
alle normative vigenti siano a bordo.69
Scafo e ponteControllare se lo scafo e il ponte sono danneggiati. 69
Presa d’acqua dell’idroget-
toControllare se la presa d’acqua dell’idrogetto è dan-
neggiata oppure ostruita.69
Ugello direzionale dell’idro-
getto e della cucchiaia ri-
baltabile per l’inversione
del flussoControllare che l’ugello direzionale dell’idrogetto e
la cucchiaia ribaltabile per l’inversione del flusso
non siano danneggiati.69
Tappi di scarico di poppaControllare se i tappi di scarico di poppa sono dan-
neggiati o contengono materiale estraneo, quindi
controllare se sono saldamente installati.69
CofanoControllare che il cofano sia fissato correttamente. 70
Selle anteriore e posterioreControllare che le selle siano fissate correttamente. 47
CONTROLLI DOPO L’UTILIZZO
Uscita di controllo dell’ac-
qua di raffreddamentoControllare se l’acqua viene scaricata dall’uscita di
controllo dell’acqua di raffreddamento mentre il mo-
tore è in funzione.70
Centro informativo multi-
funzioneControllare il corretto funzionamento del centro in-
formativo multifunzione.70
Sistema del cambioControllare il corretto funzionamento del sistema
del cambio.71
Regime minimo motoreControllare il regime minimo del motore. 71 VOCE PROCEDURA DI CONTROLLO PAGINA
UF2X70H0.book Page 63 Tuesday, December 8, 2015 11:38 AM

Controlli prima dell’utilizzo
64
HJU32282
Punti da controllare prima
dell’utilizzo
HJU42382Controlli prima dell’utilizzo
Eseguire i controlli prima dell’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è a terra.
Per eseguire i controlli prima dell’utilizzo:
(1) Togliere le selle e lo scomparto portaog-
getti impermeabile amovibile. (Vedere a
pagina 47 per le procedure di rimozione
e installazione della sella e a pagina 52
per le informazioni sullo scomparto por-
taoggetti impermeabile amovibile.)
(2) Eseguire i controlli ed accertarsi che non
ci siano elementi malfunzionanti o altri
problemi.
(3) Dopo aver completato questi controlli,
installare saldamente lo scomparto por-
taoggetti impermeabile amovibile e le
selle nelle loro posizioni originali.
HJU32334Controllo del vano motore
AVVERTENZA
HWJ00462
La mancata ventilazione del vano motore
può causare incendi o esplosioni. Non av-
viare il motore se di sono perdite di carbu-
rante.
Ventilare il vano motore. Lasciare il vano mo-
tore aperto per alcuni minuti per permettere
la fuoriuscita di eventuali vapori di carburan-
te.Accertarsi che la parte interna del vano moto-
re non sia danneggiata.
HJU34215Controlli dell’impianto di alimentazione
AVVERTENZA
HWJ00382
Le perdite di carburante possono provo-
care incendi o esplosioni.
Verificare regolarmente l’assenza di
perdite di carburante.
Se si constatano perdite di carburante,
fare riparare il circuito del carburante da
un meccanico qualificato. Riparazioni
improprie possono rendere insicuro
l’utilizzo della moto d’acqua.
Accertarsi che non ci siano danni, perdite o
altri problemi nell’impianto di alimentazione.
Controllare:
Danneggiamenti al tappo del bocchettone
del serbatoio del carburante e alla sua
guarnizione
Danneggiamenti o perdite nel serbatoio del
carburante
Danneggiamenti o perdite ai tubi flessibili
del carburante ed ai giunti
Danneggiamenti o perdite nel tubo di sfiato
del serbatoio del carburante
HJU36875Controllo del livello carburante
Controllare il livello del carburante nel serba-
toio.
UF2X70H0.book Page 64 Tuesday, December 8, 2015 11:38 AM

Controlli prima dell’utilizzo
65
Se necessario, aggiungere del carburante.
(Vedere pagina 54 per informazioni sul riforni-
mento del serbatoio carburante.)
HJU32424Controllo del separatore d’acqua
Accertarsi che non ci siano depositi di acqua
nel separatore d’acqua. Se ci sono depositi
di acqua nel separatore d’acqua, scaricarla.
(Vedere pagina 32 per informazioni sullo sca-
rico del separatore d’acqua.)
HJU40182Controllo del motore
Controllare se la parte esterna del motore è
danneggiata o presenta altri problemi.
HJU41561Controllo del livello olio motore
Controllare che il livello dell’olio motore sia tra
i riferimenti di livello minimo e massimo
dell’astina fissata al tappo del bocchettone
del serbatoio dell’olio. (Vedere pagina 57 perinformazioni sul controllo del livello dell’olio
motore.)
HJU32456Controllo dell’acqua di sentina
Accertarsi che non ci siano depositi di acqua
di sentina nel vano motore. Se ci sono depo-
siti di acqua di sentina nel vano motore, sca-
ricarla. (Vedere pagina 58 per informazioni
sullo scarico dell’acqua di sentina.)
HJU32485Controlli della batteria
Accertarsi che i morsetti della batteria e il
tubo di sfiato non siano danneggiati e che i
cavi della batteria e il tubo di sfiato siano col-
legati correttamente. AVVERTENZA! Po-
trebbero verificarsi incendi o esplosioni se
1Separatore acqua
1
1Tappo del bocchettone del serbatoio
dell’olio/Astina di livello
1Astina
2Riferimento di livello massimo
3Riferimento di livello minimo
1
213
UF2X70H0.book Page 65 Tuesday, December 8, 2015 11:38 AM

Controlli prima dell’utilizzo
66
il tubo di sfiato è danneggiato, ostruito o
non connesso correttamente.
[HWJ00452]
Accertarsi che il livello del liquido si trovi tra i
riferimenti di livello massimo e di livello mini-
mo. AVVERTENZA! Non utilizzare mai la
moto d’acqua se la batteria non ha una ca-
rica sufficiente ad avviare il motore o se
presenta altri segni di carica ridotta. Una
batteria non del tutto carica può lasciarvi
in difficoltà.
[HWJ01241]
Accertarsi che la batteria sia fissata salda-
mente in posizione.
HJU32614Controlli del sistema dello sterzo
Girare più volte il manubrio a destra e a sini-
stra per accertarsi che si muova agevolmentee senza impedimenti lungo tutta la sua corsa
e che il gioco non sia eccessivo.
Girarlo il più possibile a destra ed a sinistra
per accertarsi che l’ugello direzionale
dell’idrogetto si muova quando il manubrio
gira e che non ci siano differenze tra le posi-
1Morsetto negativo (–) della batteria: cavo
nero
2Morsetto positivo (+) della batteria: cavo
rosso
3Tu b o d i s f i a t o
1Riferimento di livello massimo
2Riferimento di livello minimo
1
32
UF2X70H0.book Page 66 Tuesday, December 8, 2015 11:38 AM

Controlli prima dell’utilizzo
67
zioni di rotazione completa a destra e a sini-
stra dell’ugello direzionale dell’idrogetto.
HJU43212Controlli della leva RiDE
Azionare più volte la leva RiDE e accertarsi
che il funzionamento sia regolare in tutte le
posizioni. Accertarsi inoltre che la leva RiDEritorni automaticamente nella posizione com-
pletamente chiusa quando viene rilasciata.
HJU42181Controlli della leva dell’acceleratore
Azionare più volte la leva dell’acceleratore e
accertarsi che il funzionamento sia regolare in
tutte le posizioni. Accertarsi inoltre che la leva
dell’acceleratore ritorni automaticamente
nella posizione di completamente chiuso (po-
sizione di riposo) quando viene rilasciata.
HJU40113Controllo del telecomando (VX Deluxe /
VX Cruiser)
Accertarsi che il telecomando funzioni corret-
tamente. (Vedere pagina 28 per le procedure
di impostazione del sistema antifurto
Yamaha e pagina 36 per le procedure di atti-
vazione della modalità regime ridotto.)
HJU32664Controllo del tirante di spegnimento di
emergenza del motore
Accertarsi che il tirante di spegnimento di
emergenza del motore non sia danneggiato. Differenza tra le posizioni di rotazione
completa dell’ugello direzionale
dell’idrogetto (distanze A e B):
massimo 5 mm (0.20 in)
UF2X70H0.book Page 67 Tuesday, December 8, 2015 11:38 AM

Controlli prima dell’utilizzo
68
Se il tirante è danneggiato, sostituirlo.
AVVERTENZA! Non tentare mai di riparare
il tirante di spegnimento di emergenza del
motore o di annodarlo. Il tirante di spegni-
mento di emergenza del motore potrebbe
non sganciarsi quando il pilota cade in ac-
qua, permettendo alla moto d’acqua di
proseguire la sua corsa e di provocare in-
cidenti.
[HWJ01221]
HJU32676
Controlli degli interruttori
ATTENZIONE
HCJ01311
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Controllare il corretto funzionamento dell’in-
terruttore di avviamento, dell’interruttore di
spegnimento motore e dell’interruttore di
spegnimento di emergenza del motore. (Ve-dere pagine da 29 a 29 per informazioni sul
funzionamento di ciascun interruttore.)
Per controllare il funzionamento degli inter-
ruttori:
(1) VX Deluxe / VX Cruiser: Se il sistema an-
tifurto Yamaha è in modalità di blocco,
selezionare la modalità di sblocco. (Per le
procedure di impostazione del sistema
antifurto Yamaha, vedere pagina 28.)
(2) Premere l’interruttore di avviamento per
accertarsi che il motore si avvii.
(3) Non appena il motore inizia a funzionare,
premere l’interruttore di spegnimento
motore e accertarsi che il motore si
spenga immediatamente.
(4) Riavviare il motore e poi tirare il tirante di
spegnimento di emergenza del motore
per sfilare la forcella dall’interruttore di
spegnimento di emergenza del motore e
accertarsi che il motore si spenga imme-
diatamente.
HJU40102Controlli dei gavoni e cassettini portaog-
getti
Accertarsi che i gavoni e i cassettini portaog-
getti non siano danneggiati e che non ci siano
1Interruttore di avviamento
2Interruttore di spegnimento motore
3Interruttore di spegnimento di emergenza
del motore
4Forcella
5Tirante di spegnimento di emergenza del
motore
1
3
4
25
UF2X70H0.book Page 68 Tuesday, December 8, 2015 11:38 AM

Controlli prima dell’utilizzo
69
depositi di acqua. (Vedere pagina 50 per le in-
formazioni su gavoni e cassettini portaogget-
ti.)
HJU43800Controlli del supporto dell’estintore, del
coperchio e della cinghia
Accertarsi che il supporto dell’estintore, il co-
perchio e la cinghia non siano danneggiati e
che l’estintore sia trattenuto saldamente in
posizione dalla cinghia. (Vedere pagina 52
per informazioni sul supporto dell’estintore,
sul coperchio e sulla cinghia.)
HJU32544Controllo dell’estintore
Verificare che ci sia un estintore carico a bor-
do.
Per controllare l’estintore, vedere le istruzioni
fornite dal produttore dell’estintore. Tenere
sempre l’estintore fissato nel supporto con il
suo coperchio in posizione.
Portare sempre un estintore a bordo. L’estin-
tore non fa parte dell’equipaggiamento stan-
dard di questa moto d’acqua. Se non ne se
ne possiede uno, contattare un concessiona-
rio Yamaha o un rivenditore di estintori per
acquistarne uno che sia conforme alle speci-
fiche.
HJU40122Controllo delle dotazioni di sicurezza
Controllare che le dotazioni di sicurezza con-
formi alle normative vigenti siano a bordo.
HJU32353Controllo dello scafo e del ponte
Controllare se lo scafo e il ponte sono dan-
neggiati o presentano altri problemi.
HJU32657Controlli della presa d’acqua dell’idroget-
to
Accertarsi che la presa d’acqua dell’idrogetto
non sia danneggiata oppure ostruita da alghe
o detriti. Se l’aspirazione dell’acqua è intasa-
ta, pulirla. (Vedere pagina 102 per informazio-
ni sulla presa d’acqua dell’idrogetto.)
HJU43220Controllo dell’ugello direzionale dell’idro-
getto e della cucchiaia ribaltabile per l’in-
versione del flusso
Controllare che l’ugello direzionale dell’idro-
getto e la cucchiaia ribaltabile per l’inversione
del flusso non siano danneggiati e non pre-
sentino altri problemi.
HJU32477Controlli dei tappi filettati di scarico di
poppa
Svitare i tappi filettati di scarico di poppa e to-
glierli, quindi accertarsi che i tappi e gli O-ring
non siano danneggiati e non ci siano corpi
estranei sui filetti o sugli O-ring.
ATTENZIONE: Prima di installare i tappi fi-
lettati di scarico di poppa, eliminare dalle
filettature e dagli O-ring sui tappi qualsiasi
corpo estraneo, come sporco o sabbia. Al-
trimenti i tappi di scarico potrebbero dan-
neggiarsi consentendo all’acqua di
entrare nel vano motore. Prima di mettere
in acqua la moto d’acqua, controllare che
gli O-ring sui tappi filettati di scarico di
poppa siano saldamente serrati. Altrimenti
l’acqua potrebbe inondare il vano motore
e causare l’affondamento della moto d’ac-
qua.
[HCJ00363]
UF2X70H0.book Page 69 Tuesday, December 8, 2015 11:38 AM

Controlli prima dell’utilizzo
70
Installare saldamente i tappi filettati di scarico
di poppa stringendoli fino a quando si arre-
stano.
HJU43810Controllo del cofano
Spingere in basso la leva a scatto del cofano
ed accertarsi che sia chiuso saldamente.
HJU40146Controlli dopo l’utilizzo
Eseguire i controlli dopo l’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è in acqua e il motore
è acceso.
Per eseguire i controlli dopo l’utilizzo:
(1) Mettere in acqua la moto d’acqua. (Ve-
dere pagina 74 per informazioni sulla
messa in acqua della moto.)
(2) Eseguire i controlli ed accertarsi che non
ci siano elementi malfunzionanti o altri
problemi.
HJU40553Controllo dell’uscita di controllo dell’ac-
qua di raffreddamento
Controllare se l’acqua viene scaricata
dall’uscita di controllo dell’acqua di raffred-
damento mentre il motore è in funzione. (Ve-
dere pagina 31 per informazioni sull’uscita di
controllo dell’acqua di raffreddamento.)

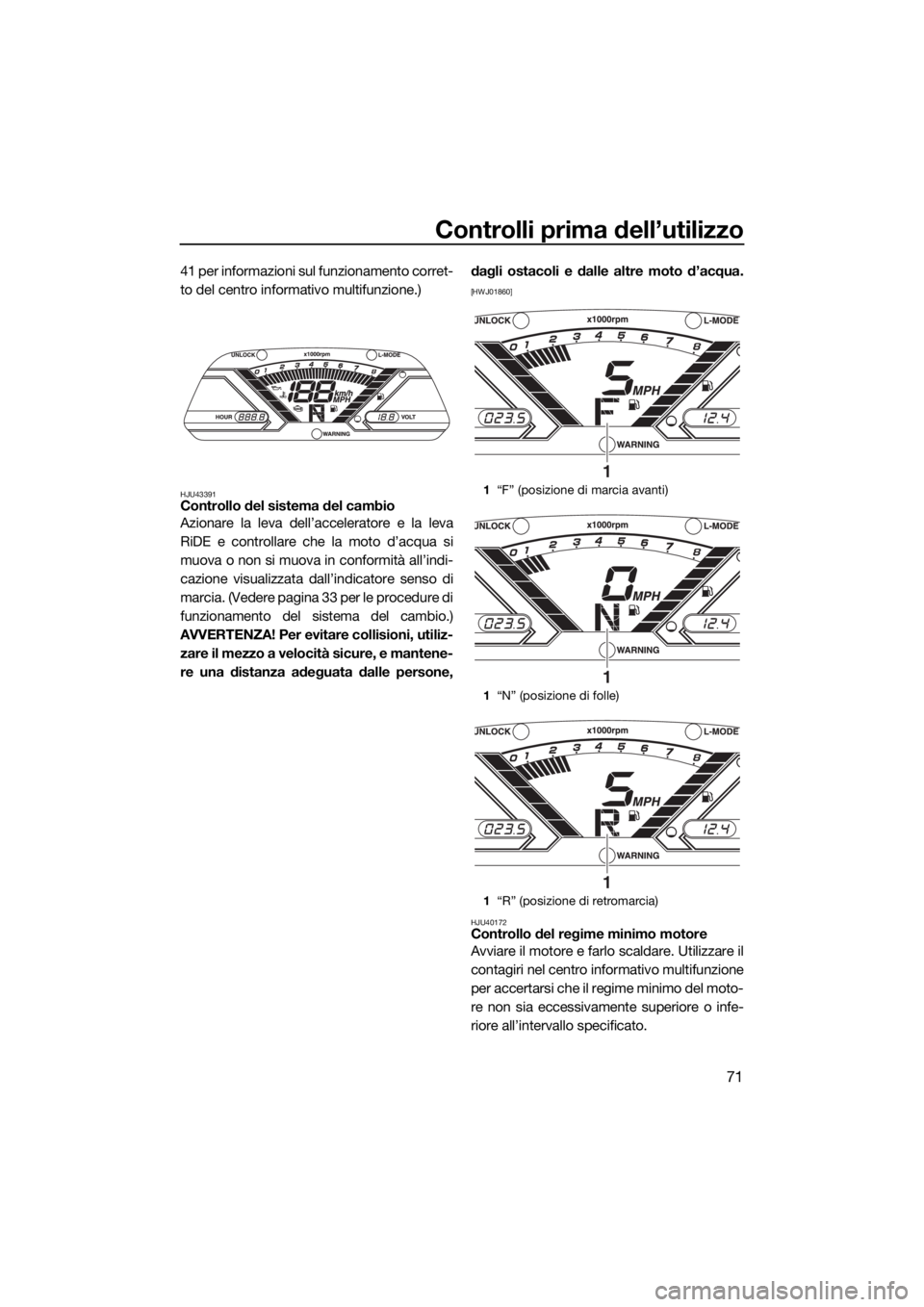

HJU32715Controllo del centro informativo multifun-
zione
Accertarsi che il centro informativo multifun-
zione funzioni correttamente. (Vedere pagina
1Tappo di scarico di poppa
2O-ring
2
1
UF2X70H0.book Page 70 Tuesday, December 8, 2015 11:38 AM

Controlli prima dell’utilizzo
71
41 per informazioni sul funzionamento corret-
to del centro informativo multifunzione.)
HJU43391Controllo del sistema del cambio
Azionare la leva dell’acceleratore e la leva
RiDE e controllare che la moto d’acqua si
muova o non si muova in conformità all’indi-
cazione visualizzata dall’indicatore senso di
marcia. (Vedere pagina 33 per le procedure di
funzionamento del sistema del cambio.)
AVVERTENZA! Per evitare collisioni, utiliz-
zare il mezzo a velocità sicure, e mantene-
re una distanza adeguata dalle persone,dagli ostacoli e dalle altre moto d’acqua.
[HWJ01860]
HJU40172
Controllo del regime minimo motore
Avviare il motore e farlo scaldare. Utilizzare il
contagiri nel centro informativo multifunzione
per accertarsi che il regime minimo del moto-
re non sia eccessivamente superiore o infe-
riore all’intervallo specificato.
1“F” (posizione di marcia avanti)
1“N” (posizione di folle)
1“R” (posizione di retromarcia)
1
1
1
UF2X70H0.book Page 71 Tuesday, December 8, 2015 11:38 AM

Controlli prima dell’utilizzo
72
Regime minimo motore:
1650 ±50 giri/min.
UF2X70H0.book Page 72 Tuesday, December 8, 2015 11:38 AM
