Utilisation du scooter nautique
33
l’indicateur d’inversion “F” (avant) appa-
raît.
REMARQUE:
Si la manette RiDE est engagée lorsque la
manette des gaz l’est elle aussi, le scooter
nautique ralentit et, une fois à l’arrêt, passe
en marche arrière.Pour passer de la marche avant au point
mort :
(1) Relâchez le levier d’accélération.
(2) Engagez légèrement la manette RiDE et
relâchez-la doucement. L’indicateur
d’inversion “N” (point mort) apparaît.
REMARQUE:
Si la manette RiDE est engagée en continu,
l’inverseur passe en position de marche ar-
rière.

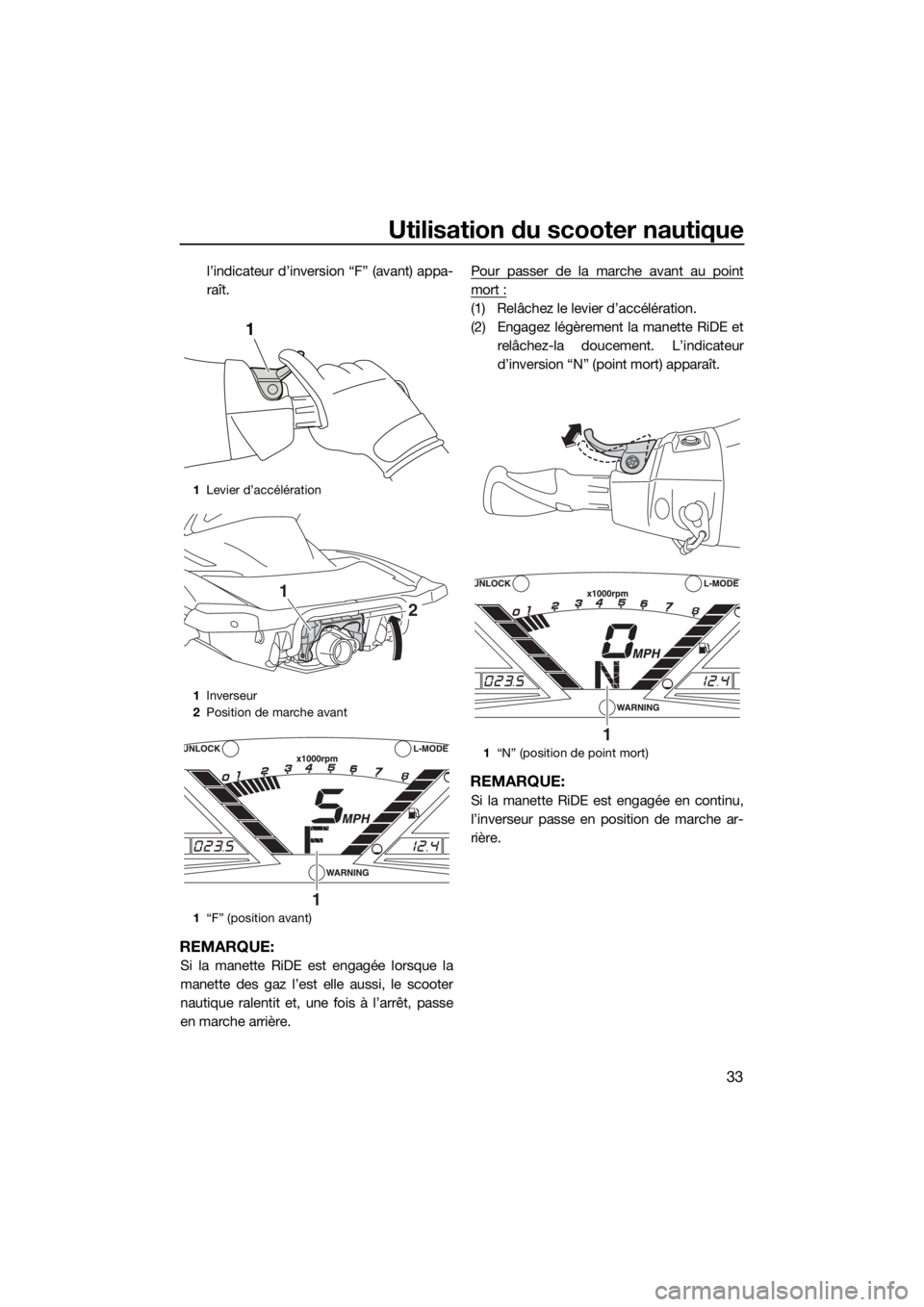

1Levier d’accélération
1Inverseur
2Position de marche avant
1“F” (position avant)
1
1
2
1
1“N” (position de point mort)
1
UF4E71F0.book Page 33 Tuesday, June 14, 2016 10:14 AM

Utilisation du scooter nautique
34
FJU40001
Modes de fonctionnement du
scooter nautique
FJU36787Mode de bas régime
Le mode de bas régime est une fonction qui
limite le régime maximum du moteur à envi-
ron 70 % du régime maximum du moteur en
mode normal.
Le mode de bas régime ne peut être activé et
désactivé que si vous utilisez le transmetteur
de commande à distance fourni avec le scoo-
ter nautique. (Cf. page 25 pour plus d’infor-
mations sur le transmetteur de commande à
distance.)
REMARQUE:
Le mode de bas régime ne peut être activé
que si le moteur est à l’arrêt en mode déver-
rouillé du système de sécurité Yamaha.
Activation et désactivation du mode de
bas régime
L’activation du mode de bas régime est
confirmée par le nombre de bips émis lors-
que le transmetteur de commande à distance
est activé, et par le témoin “L-MODE” du
centre d’affichage multifonction. (Cf. page 39
pour plus d’informations sur le centre d’affi-
chage multifonction.)
REMARQUE:
Si le transmetteur de commande à distance
fonctionne alors que le centre d’affichage
multifonction est à l’état de veille, le fonction-
nement initial est effectué et le réglage est sé-
lectionné.
Pour activer le mode de bas régime :
Appuyez sur le bouton “L-Mode” (déver-
rouillé) du transmetteur de commande à dis-
tance pendant plus de 4 secondes. Une fois
que le bip retentit trois fois et que le témoin
“UNLOCK” clignote également trois fois, puis
reste allumé, le témoin “L-MODE” s’allume et
le mode de bas régime est activé.
REMARQUE:
Si le mode de bas régime est immédiatement
activé après que l’affichage des informations
s’éteint, le témoin “L-MODE” ne s’allume
1Transmetteur de commande à distance
Nombre de
bipsFonctionnement
du mode de bas
régimeTé m o i n “ L -
MODE”
Activé S’allume
Désactivé S’éteint
UF4E71F0.book Page 34 Tuesday, June 14, 2016 10:14 AM

Utilisation du scooter nautique
35
pas. Le témoin “L-MODE” s’allume au dé-
marrage du moteur.
Pour désactiver le mode de bas régime :
Appuyez sur le bouton “L-Mode” (déver-
rouillé) du transmetteur de commande à dis-
tance pendant plus de 4 secondes. Une fois
que le bip retentit deux fois et que le témoin
“UNLOCK” clignote également deux fois,
puis reste allumé, le témoin “L-MODE”
s’éteint et le mode de bas régime est désac-
tivé. Lorsque le mode de bas régime est dé-
sactivé, le scooter nautique revient en mode
normal.
FJU42484Mode Pas de sillage
Le mode Pas de sillage est une fonction per-
mettant de maintenir le régime du moteur à
un réglage fixe lors de l’utilisation du scooter
nautique à vitesse réduite. Cette fonction nepeut être utilisée qu’en marche avant ou lors-
que le scooter nautique est au point mort.
REMARQUE:
Le mode Pas de sillage ne peut pas être
activé dans les 5 secondes suivant le dé-
marrage du moteur.
Si le mode Pas de sillage est activé lorsque
le scooter nautique est au point mort, l’in-
verseur passe en position avant.
Activation et désactivation du mode Pas
de sillage
L’activation du mode Pas de sillage est
confirmée par le nombre de bips émis lors-
que vous appuyez sur le contacteur “NO-
WAKE MODE” et par l’affichage du compteur
de vitesse numérique du centre d’affichage
multifonction. (Cf. page 39 pour plus d’infor-
mations sur le centre d’affichage multifonc-
tion.)
REMARQUE:
Les bips et l’affichage clignotant du comp-
teur de vitesse numérique confirment égale-
ment l’activation du système d’assistance à
la navigation. (Cf. page 36 pour plus d’infor-
mations sur le système d’assistance à la na-
vigation.)
Pour activer le mode Pas de sillage :
(1) Relâchez le levier d’accélération et lais-
sez le moteur revenir au ralenti.
(2) Appuyez sur le contacteur “NO-WAKE
MODE” et maintenez-le enfoncé. Dès
que l’avertisseur sonore émet trois bips
1Bouton “L-Mode” (Mode L) (déverrouillage)
1Témoin “UNLOCK”
2Té m o i n “ L - M O D E ”
L-Mode1
12
Nombre
de bipsFonctionnement du
mode Pas de sillageAffichage
du comp-
teur de vi-
tesse nu-
mérique
ActivéCom-
mence à
clignoter
DésactivéArrête de
clignoter
UF4E71F0.book Page 35 Tuesday, June 14, 2016 10:14 AM

Utilisation du scooter nautique
36

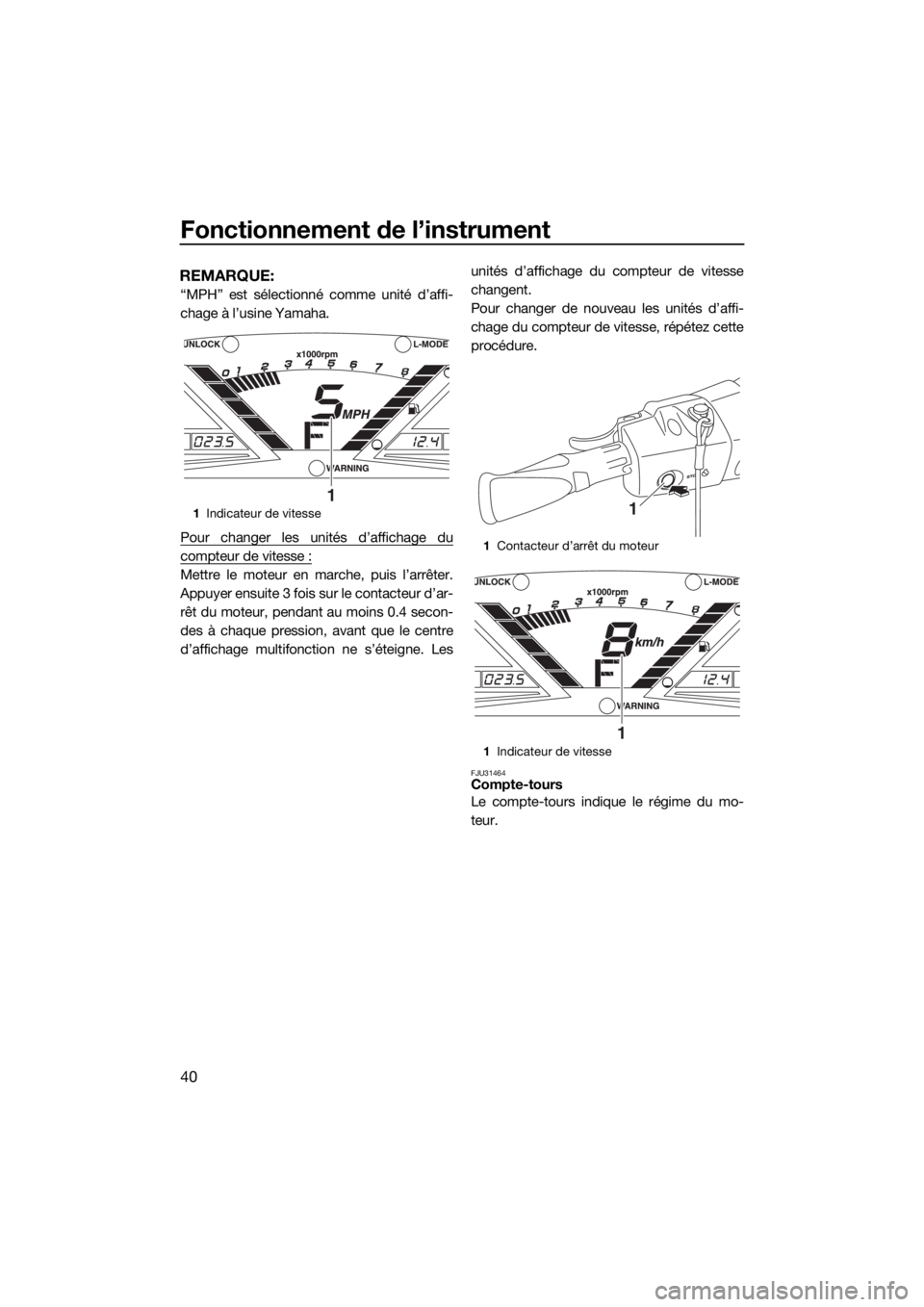

rapides et que le chiffre “8” (si les kilomè-
tres sont sélectionnés) ou “5” (si les miles
sont sélectionnés) commence à clignoter
sur l’affichage du compteur de vitesse
numérique, le mode Pas de sillage est
activé. Maintenez la manette des gaz en
position complètement fermée (ralenti)
lorsque le mode Pas de sillage est activé.
REMARQUE:
L’affichage du compteur de vitesse numé-
rique clignote de manière continue lorsque le
mode Pas de sillage est activé.
Pour désactiver le mode Pas de sillage :
Exécutez l’une des opérations suivantes.
Lorsque le mode Pas de sillage est désactivé,
l’avertisseur sonore émet deux bips rapides
et l’affichage du compteur de vitesse numé-
rique arrête de clignoter.
Appuyez sur le contacteur “NO-WAKE
MODE”.
Actionnez le levier d’accélération.
Engagez la manette RiDE.
REMARQUE:
Le mode Pas de sillage est également désac-
tivé lorsque le moteur est à l’arrêt.
FJU37028Système d’assistance à la navigation
Le système d’assistance à la navigation est
une fonction permettant de maintenir un ré-
gime de moteur désiré dans une certaine
plage lors de l’utilisation du scooter nautique.
REMARQUE:
Le système d’assistance à la navigation
peut uniquement être réglé entre des ré-
gimes moteur d’environ 3000 tr/min et
7000 tr/min.
Le système d’assistance à la navigation ne
peut pas être activé en mode de bas ré-
gime. (Cf. page 34 pour plus d’informations
sur les procédures d’activation du mode
de bas régime.)
Activation et désactivation du système
d’assistance à la navigation
L’activation du système d’assistance à la na-
vigation est confirmée par le nombre de bips
émis lorsque vous appuyez sur le contacteur
“SET”, haut ou bas, et par l’affichage du
compteur de vitesse numérique du centre
d’affichage multifonction. (Cf. page 39 pour
plus d’informations sur le centre d’affichage
multifonction.)

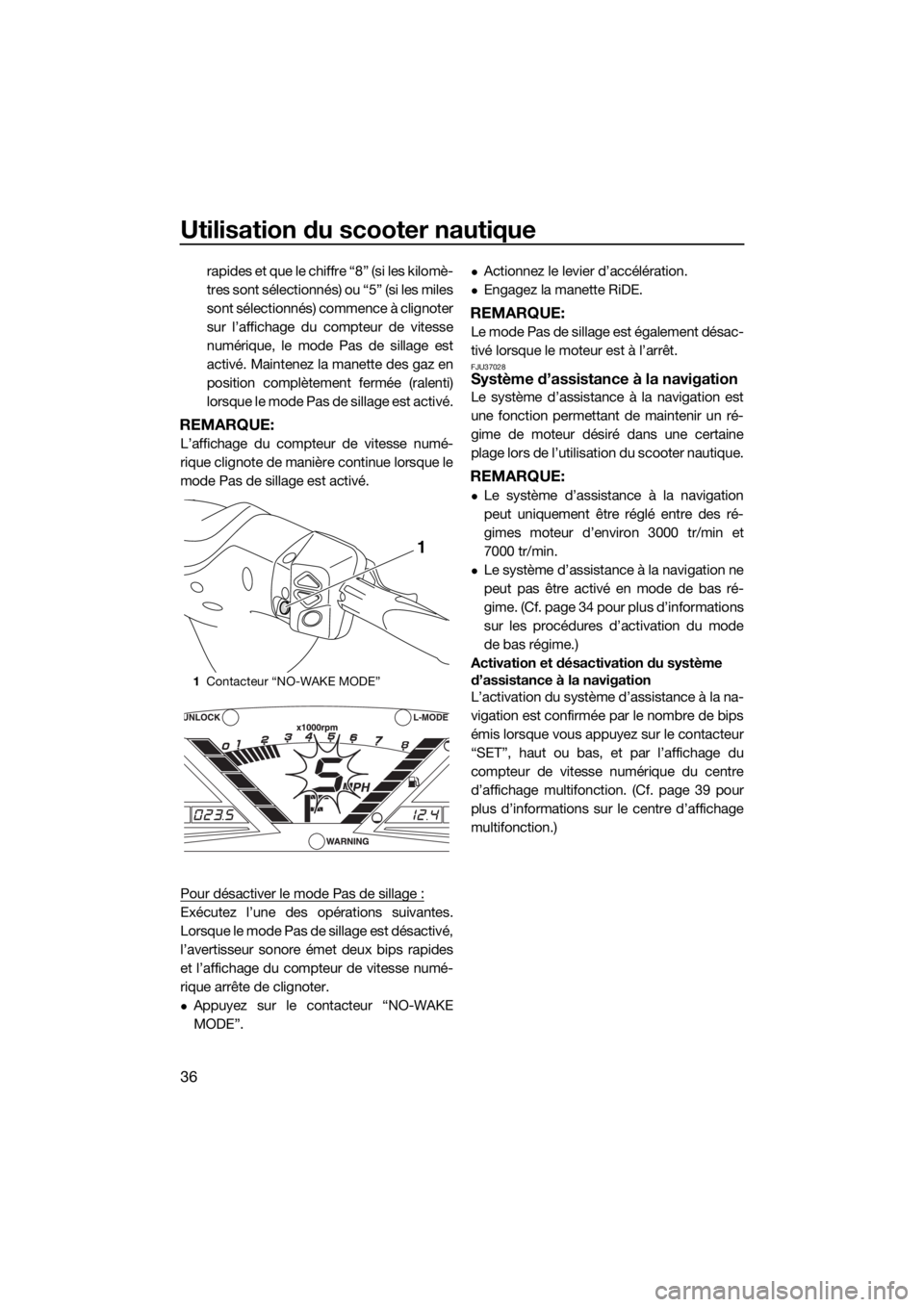

1Contacteur “NO-WAKE MODE”
1
UF4E71F0.book Page 36 Tuesday, June 14, 2016 10:14 AM

Utilisation du scooter nautique
37
REMARQUE:
Les bips et l’affichage clignotant du comp-
teur de vitesse numérique confirment égale-
ment l’activation du mode Pas de sillage. (Cf.
page 35 pour plus d’informations sur le mode
Pas de sillage.)
Pour activer le système d’assistance à la
navigation :
(1) Utilisez le levier d’accélération jusqu’à ce
que vous atteigniez le régime moteur
souhaité.
(2) Lorsque le régime du moteur atteint le ré-
glage souhaité du système d’assistance
à la navigation, appuyez sur le contac-
teur “SET”. Dès que l’avertisseur sonore
émet trois bips rapides et que l’affichage
du compteur de vitesse numérique com-
mence à clignoter, le système d’assis-
tance à la navigation est activé. Lorsque
le système d’assistance à la navigation
est activé, veillez à actionner davantage
la manette des gaz par rapport à la posi-
tion dans laquelle le système d’assis-
tance à la navigation était défini. Celui-ci
sera désactivé si vous relâchez la ma-
nette des gaz.
REMARQUE:
L’affichage du compteur de vitesse numé-
rique clignote de manière continue lorsque lesystème d’assistance à la navigation est ac-
tivé. Assurez-vous que l’avertisseur sonore a
émis des bips et que l’affichage du compteur
de vitesse numérique clignote avant d’ac-
tionner la manette des gaz en position d’ac-
célération maximale. Si l’affichage du comp-
teur de vitesse ne clignote pas, le système
d’assistance à la navigation n’est pas activé
Nombre
de bipsFonctionnement du
système d’assis-
tance à la navigationAffichage
du comp-
teur de vi-
tesse nu-
mérique
ActivéCom-
mence à
clignoter
DésactivéArrête de
clignoter
Le régime du moteur
réglé augmente ou
diminueContinue à
clignoter
UF4E71F0.book Page 37 Tuesday, June 14, 2016 10:14 AM

Utilisation du scooter nautique
38
et le moteur répondra normalement à l’accé-
lération.
REMARQUE:
Une fois le système d’assistance à la naviga-
tion activé, le régime du moteur réglé peut
être augmenté en appuyant sur le contacteur
haut ou réduit en appuyant sur le contacteurbas. Chaque fois que vous appuyez sur un
contacteur, l’avertisseur sonore émet un bip
rapide et le régime du moteur réglé est modi-
fié. Toutefois, le réglage est limité à un maxi-
mum de cinq incréments au-dessus et en
dessous du réglage initial du système d’as-
sistance à la navigation.
Pour désactiver le système d’assistance à la
navigation :
Relâchez votre prise sur le levier d’accéléra-
tion. L’avertisseur sonore émet deux bips ra-
pides et l’affichage du compteur de vitesse
numérique arrête de clignoter lorsque le sys-
tème d’assistance à la navigation est désac-
tivé.
REMARQUE:
Le système d’assistance à la navigation est
également désactivé lorsque le moteur est à
l’arrêt.

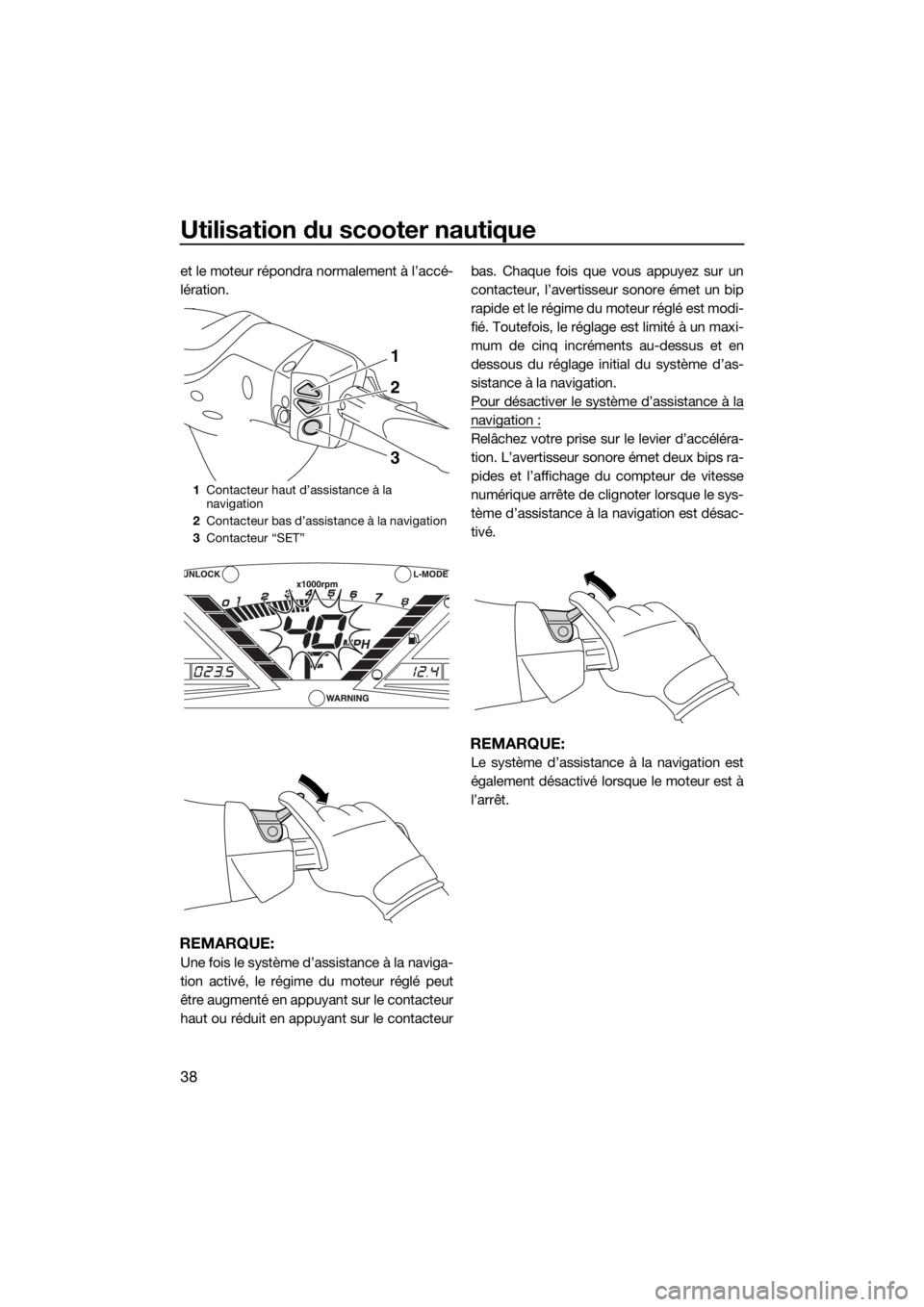

1Contacteur haut d’assistance à la
navigation
2Contacteur bas d’assistance à la navigation
3Contacteur “SET”
1
2
3
UF4E71F0.book Page 38 Tuesday, June 14, 2016 10:14 AM

Fonctionnement de l’instrument
39
FJU43760
Centre d’affichage
multifonction

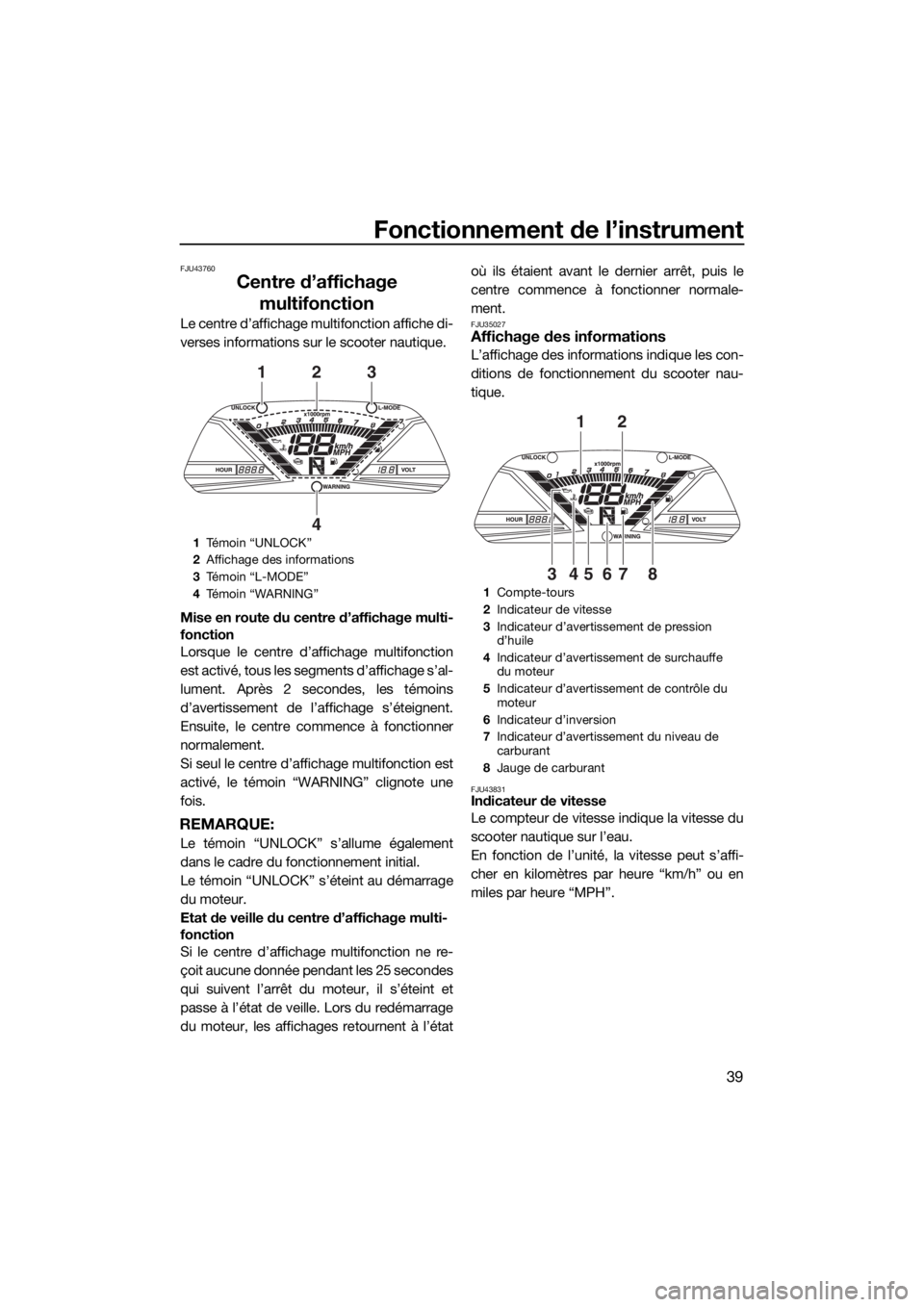

Le centre d’affichage multifonction affiche di-
verses informations sur le scooter nautique.
Mise en route du centre d’affichage multi-
fonction

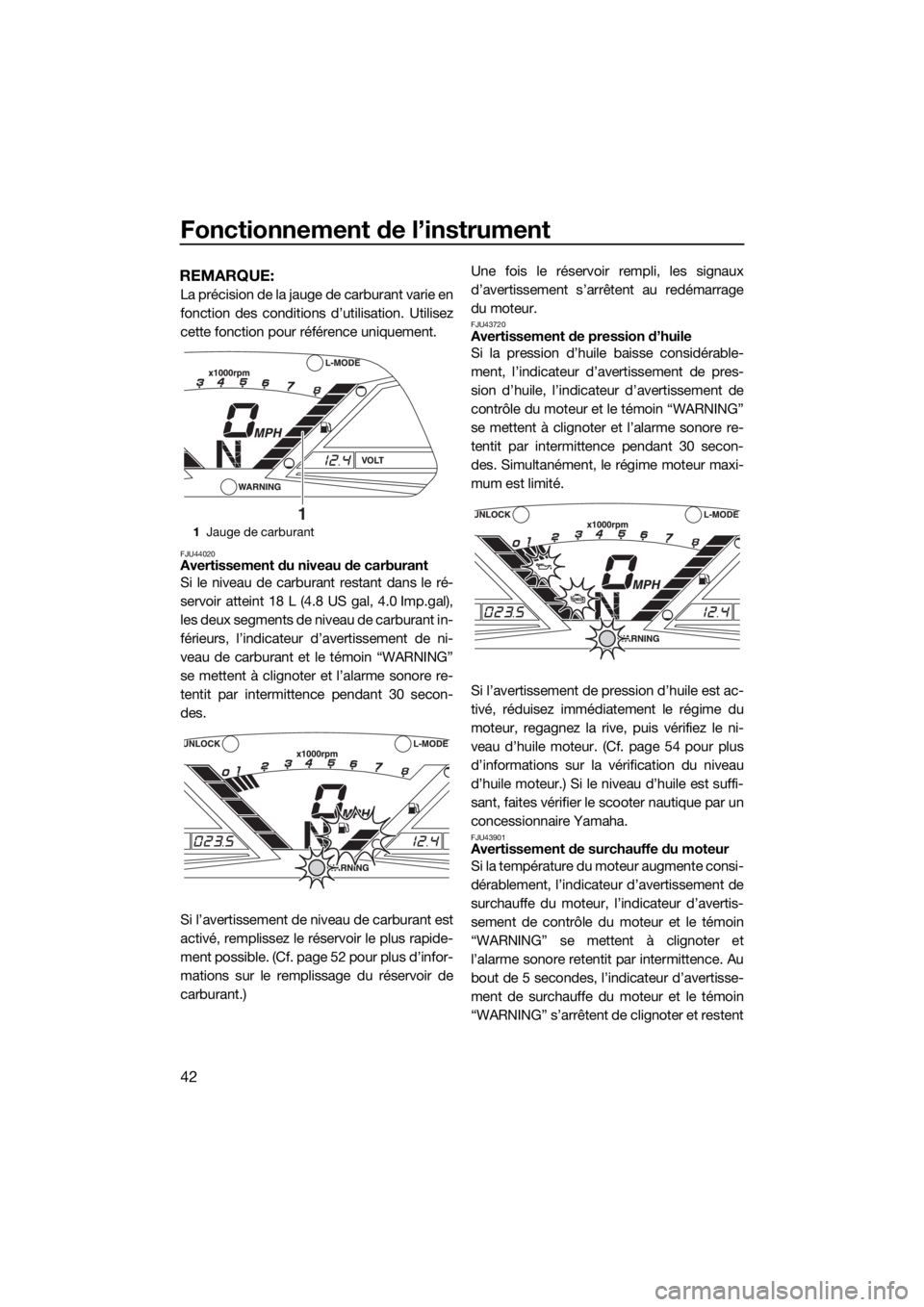

Lorsque le centre d’affichage multifonction
est activé, tous les segments d’affichage s’al-
lument. Après 2 secondes, les témoins
d’avertissement de l’affichage s’éteignent.
Ensuite, le centre commence à fonctionner
normalement.
Si seul le centre d’affichage multifonction est
activé, le témoin “WARNING” clignote une
fois.
REMARQUE:
Le témoin “UNLOCK” s’allume également
dans le cadre du fonctionnement initial.
Le témoin “UNLOCK” s’éteint au démarrage
du moteur.
Etat de veille du centre d’affichage multi-
fonction
Si le centre d’affichage multifonction ne re-
çoit aucune donnée pendant les 25 secondes
qui suivent l’arrêt du moteur, il s’éteint et
passe à l’état de veille. Lors du redémarrage
du moteur, les affichages retournent à l’étatoù ils étaient avant le dernier arrêt, puis le
centre commence à fonctionner normale-
ment.
FJU35027Affichage des informations
L’affichage des informations indique les con-
ditions de fonctionnement du scooter nau-
tique.
FJU43831Indicateur de vitesse
Le compteur de vitesse indique la vitesse du
scooter nautique sur l’eau.
En fonction de l’unité, la vitesse peut s’affi-
cher en kilomètres par heure “km/h” ou en
miles par heure “MPH”.
1Témoin “UNLOCK”
2Affichage des informations
3Té m o i n “ L - M O D E ”
4Témoin “WARNING”
123
4
1Compte-tours
2Indicateur de vitesse
3Indicateur d’avertissement de pression
d’huile
4Indicateur d’avertissement de surchauffe
du moteur
5Indicateur d’avertissement de contrôle du
moteur
6Indicateur d’inversion
7Indicateur d’avertissement du niveau de
carburant
8Jauge de carburant
12
345768
UF4E71F0.book Page 39 Tuesday, June 14, 2016 10:14 AM

Fonctionnement de l’instrument
40
REMARQUE:
“MPH” est sélectionné comme unité d’affi-
chage à l’usine Yamaha.
Pour changer les unités d’affichage du
compteur de vitesse :
Mettre le moteur en marche, puis l’arrêter.
Appuyer ensuite 3 fois sur le contacteur d’ar-
rêt du moteur, pendant au moins 0.4 secon-
des à chaque pression, avant que le centre
d’affichage multifonction ne s’éteigne. Lesunités d’affichage du compteur de vitesse
changent.
Pour changer de nouveau les unités d’affi-
chage du compteur de vitesse, répétez cette
procédure.
FJU31464Compte-tours
Le compte-tours indique le régime du mo-
teur.
1Indicateur de vitesse
1
1Contacteur d’arrêt du moteur
1Indicateur de vitesse
1
1
UF4E71F0.book Page 40 Tuesday, June 14, 2016 10:14 AM

Fonctionnement de l’instrument
41
Les numéros extérieurs × 1000 tr/min et les
segments affichés sur le compteur indiquent
la vitesse du moteur.
FJU43890Indicateur d’inversion
Ce témoin indique les différentes positions
de l’inverseur : “F” (avant), “N” (point mort) et“R” (arrière). (Cf. page 31 pour les procédures
de passage de vitesses.)
FJU31515Jauge de carburant
La jauge de carburant indique la quantité de
carburant restant dans le réservoir. La quan-
tité de carburant restant est indiquée par huit
segments d’affichage, qui disparaissent par
deux lorsque le niveau de carburant baisse.
1Compte-tours
11“F” (position avant)
1“N” (position de point mort)
1“R” (position de marche arrière)
1
1
1
UF4E71F0.book Page 41 Tuesday, June 14, 2016 10:14 AM

Fonctionnement de l’instrument
42
REMARQUE:
La précision de la jauge de carburant varie en
fonction des conditions d’utilisation. Utilisez
cette fonction pour référence uniquement.
FJU44020Avertissement du niveau de carburant
Si le niveau de carburant restant dans le ré-
servoir atteint 18 L (4.8 US gal, 4.0 Imp.gal),
les deux segments de niveau de carburant in-
férieurs, l’indicateur d’avertissement de ni-
veau de carburant et le témoin “WARNING”
se mettent à clignoter et l’alarme sonore re-
tentit par intermittence pendant 30 secon-
des.
Si l’avertissement de niveau de carburant est
activé, remplissez le réservoir le plus rapide-
ment possible. (Cf. page 52 pour plus d’infor-
mations sur le remplissage du réservoir de
carburant.)Une fois le réservoir rempli, les signaux
d’avertissement s’arrêtent au redémarrage
du moteur.
FJU43720Avertissement de pression d’huile
Si la pression d’huile baisse considérable-
ment, l’indicateur d’avertissement de pres-
sion d’huile, l’indicateur d’avertissement de
contrôle du moteur et le témoin “WARNING”
se mettent à clignoter et l’alarme sonore re-
tentit par intermittence pendant 30 secon-
des. Simultanément, le régime moteur maxi-
mum est limité.
Si l’avertissement de pression d’huile est ac-
tivé, réduisez immédiatement le régime du
moteur, regagnez la rive, puis vérifiez le ni-
veau d’huile moteur. (Cf. page 54 pour plus
d’informations sur la vérification du niveau
d’huile moteur.) Si le niveau d’huile est suffi-
sant, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU43901Avertissement de surchauffe du moteur
Si la température du moteur augmente consi-
dérablement, l’indicateur d’avertissement de
surchauffe du moteur, l’indicateur d’avertis-
sement de contrôle du moteur et le témoin
“WARNING” se mettent à clignoter et
l’alarme sonore retentit par intermittence. Au
bout de 5 secondes, l’indicateur d’avertisse-
ment de surchauffe du moteur et le témoin
“WARNING” s’arrêtent de clignoter et restent
1Jauge de carburant
1
UF4E71F0.book Page 42 Tuesday, June 14, 2016 10:14 AM
