YAMAHA VX CRUISER HO 2022 Betriebsanleitungen (in German)

Bedienung der Instrumente
41
HINWEIS
Diesen Knopf drücken, um den Warnsummer
zu stoppen, wenn eine Warnung aktiviert ist.

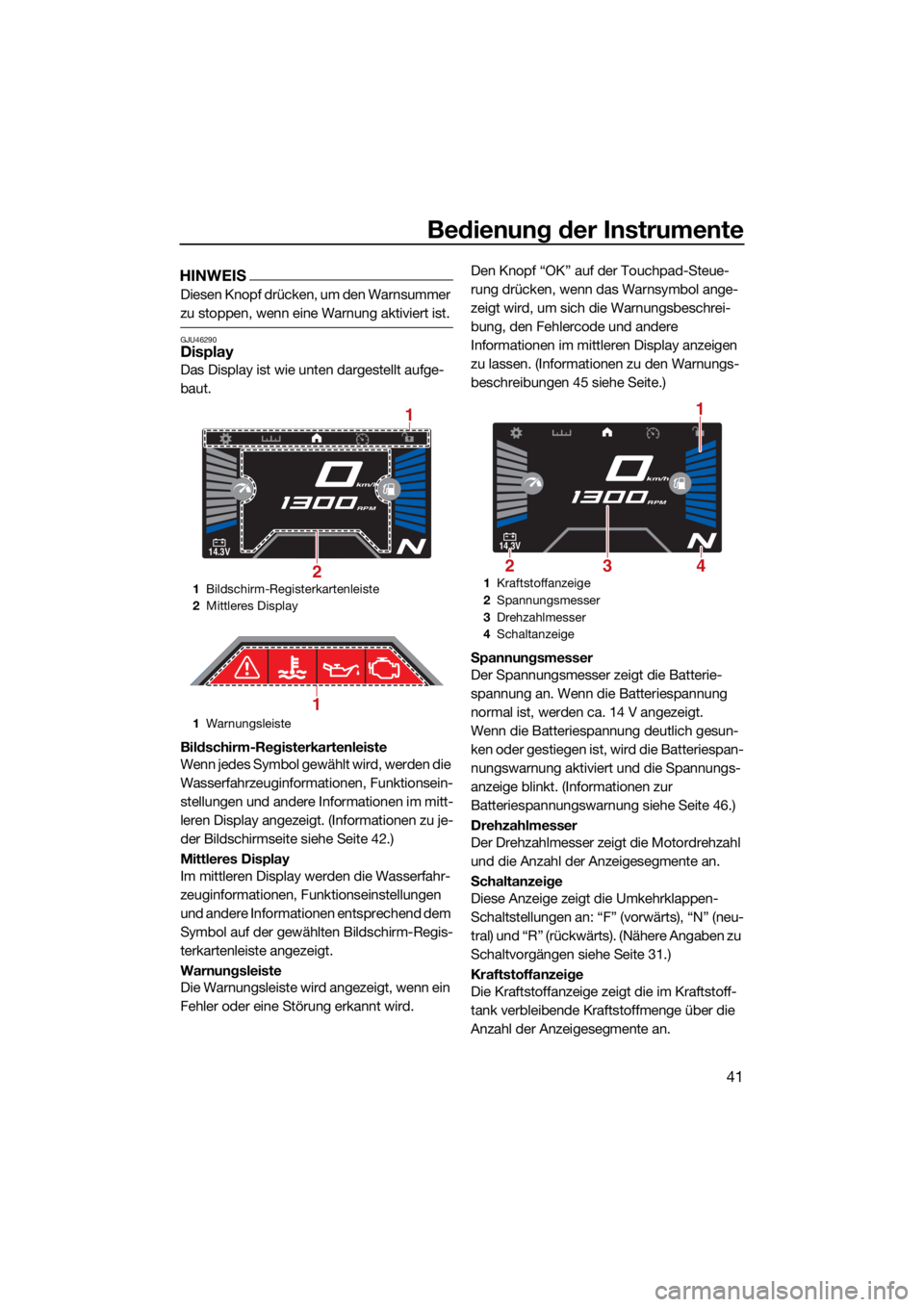

GJU46290Display
Das Display ist wie unten dargestellt aufge-
baut.
Bildschirm-Registerkartenleiste
Wenn jedes Symbol gewählt wird, werden die
Wasserfahrzeuginformationen, Funktionsein-
stellungen und andere Informationen im mitt-
leren Display angezeigt. (Informationen zu je-
der Bildschirmseite siehe Seite 42.)
Mittleres Display
Im mittleren Display werden die Wasserfahr-
zeuginformationen, Funktionseinstellungen
und andere Informationen entsprechend dem
Symbol auf der gewählten Bildschirm-Regis-
terkartenleiste angezeigt.
Warnungsleiste
Die Warnungsleiste wird angezeigt, wenn ein
Fehler oder eine Störung erkannt wird.Den Knopf “OK” auf der Touchpad-Steue-
rung drücken, wenn das Warnsymbol ange-
zeigt wird, um sich die Warnungsbeschrei-
bung, den Fehlercode und andere
Informationen im mittleren Display anzeigen
zu lassen. (Informationen zu den Warnungs-
beschreibungen 45 siehe Seite.)
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an. Wenn die Batteriespannung
normal ist, werden ca. 14 V angezeigt.
Wenn die Batteriespannung deutlich gesun-
ken oder gestiegen ist, wird die Batteriespan-
nungswarnung aktiviert und die Spannungs-
anzeige blinkt. (Informationen zur
Batteriespannungswarnung siehe Seite 46.)
Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
und die Anzahl der Anzeigesegmente an.
Schaltanzeige
Diese Anzeige zeigt die Umkehrklappen-
Schaltstellungen an: “F” (vorwärts), “N” (neu-
tral) und “R” (rückwärts). (Nähere Angaben zu
Schaltvorgängen siehe Seite 31.)
Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Kraftstoff-
tank verbleibende Kraftstoffmenge über die
Anzahl der Anzeigesegmente an.
1
Bildschirm-Registerkartenleiste
2 Mittleres Display
1 Warnungsleiste
14.3V
km/h
RPM
2
1
1
1Kraftstoffanzeige
2 Spannungsmesser
3 Drehzahlmesser
4 Schaltanzeige
14.3V
km/h
RPM
23
1
4
UF4S71G0.book Page 41 Tuesday, August 3, 2021 1:12 PM

Bedienung der Instrumente
42
Wenn die Menge des verbleibenden Kraft-
stoffs gering ist, wird die Kraftstoffstand-
Warnung aktiviert. (Informationen zur Kraft-
stoffstand-Warnung siehe Seite 46.)
HINWEIS
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU45151Startbildschirmseite “ ”
Das mittlere Display der Startbildschirmseite
zeigt den Geschwindigkeitsmesser und die
Anzeigen für die Betriebsarten an. (Informati-
onen zu den Funktionen der verschiedenen
Betriebsarten siehe Seite 34.)
HINWEIS
Wenn die Motordrehzahl steigt, während die
Antriebsregelungsbetriebsart-Bildschirmsei-
te, die Einstellungsmenü-Bildschirmseite
oder die Motorverriegelungs-Bildschirmseite
angezeigt wird, schaltet das Multifunktions-
display automatisch auf die Startbildschirm-
seite um.
Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs an.
HINWEIS
Die Anzeigeeinheiten des Geschwindig-
keitsmessers werden gemäß den Anzeige-
einheiten des Multifunktionsdisplays aus-
gewählt. (Informationen zum Umschalten
der Anzeigeeinheiten siehe Seite 44.)
Wenn das Wasserfahrzeug rückwärts ge-
fahren oder bei einer sehr geringen Ge-
schwindigkeit mit dem T.D.E. vorwärts
oder rückwärts gefahren wird, wird “0” auf
dem Geschwindigkeitsmesser angezeigt.
GJU45970Informationsbildschirmseite “ ”
Die Informationsbildschirmseiten zeigen
Fahrtinformationen und Kraftstoffinformatio-
nen im mittleren Display.
1 Geschwindigkeitsmesser
2 Reverse-Assist-Anzeige
3 T. D . E . - A n z e i g e
4 Anzeige Strudellose Betriebsart
5 Cruise-Assist-Anzeige
6 Antriebsregelungs-Anzeige
km/h
RPM
No Wake +1 T.D.E. FORWARD
Cruise Assist +4
Drive Control Reverse Assist +2
1
4
3
5
6
2
UF4S71G0.book Page 42 Tuesday, August 3, 2021 1:12 PM

Bedienung der Instrumente
43
HINWEIS
Die Anzeigeeinheiten für die Entfernungen
und Kraftstoffmengen werden gemäß den
Anzeigeeinheiten des Multifunktionsdisplays
ausgewählt. (Informationen zum Umschalten
der Anzeigeeinheiten siehe Seite 44.)
* Dieses Element kann durch Drücken des
Knopfs “OK” der Touchpad-Steuerung zu-
rückgesetzt werden.
Zum Zurücksetzen aller Elemente “Reset All”
wählen.
GJU45170Antriebsregelungsbetriebsart-
Bildschirmseite “ ”
Die Antriebsregelungsbetriebsart-Bild-
schirmseite zeigt die Einstellungsbildschirm-
seite für die Antriebsregelungsbetriebsart im
mittleren Display an. (Informationen zur An-
triebsregelungsbetriebsart siehe Seite 37.)
1Fahrtdauer
2 Zurückgelegte Entfernung
3 Gesamte Motorbetriebsstunden
4 Durchschnittlicher Kraftstoffverbrauch pro
Gallone oder Liter
5 Gesamter Kraftstoffverbrauch
6 Kraftstoffverbrauch pro Stunde
7 “Reset All”
Trip/Fuel Info
Reset All
0.7Trip Hrs.
0.9Engine Hrs.
1.0Trip km
0.7Av km/L
2.3L/h
1.1L used
1
2
3
4
5
6
7
Bezeichnung Beschreibung
Fahrtdauer* Zeigt die Anzahl der Stun-
den an, die der Motor seit
der letzten Zurücksetzung
dieses Punkts in Betrieb
war.
Zurückgelegte Entfernung* Zeigt die Entfernung an,
die das Wasserfahrzeug
seit der letzten Zurückset-
zung dieses Punkts zu-
rückgelegt hat.
Gesamte Mo- torbetriebs- stunden Zeigt die gesamte Anzahl
der Stunden an, die der
Motor seit Inbetriebnahme
des Wasserfahrzeugs in
Betrieb war.
Durchschnittli-
cher Kraftstoff- verbrauch pro Gallone oder Liter* Zeigt die durchschnittli-
che Entfernung an, die das
Wasserfahrzeug seit der
letzten Zurücksetzung die-
ses Punkts mit 1.0 Gallo-
nen oder 1.0 Litern Kraft-
stoff zurückgelegt hat.
Gesamter
Kraftstoffver- brauch* Zeigt den gesamten Kraft-
stoff in Gallonen oder Li-
tern an, den der Motor seit
der letzten Zurücksetzung
dieses Punkts verbraucht
hat.
Kraftstoffver- brauch pro Stunde Zeigt den aktuellen Kraft-
stoffverbrauch in Gallonen
pro Stunde oder Litern pro
Stunde an.
UF4S71G0.book Page 43 Tuesday, August 3, 2021 1:12 PM

Bedienung der Instrumente
44
GJU45980Einstellungsmenü-
Bildschirmseite “ ”
Die Einstellungsmenü-Bildschirmseite zeigt
ein Menü für den Zugriff auf die Bildschirm-
seiten für die folgenden Funktionen an.
PIN ändern
Anzeigeeinheiten auswählen
Anzeigesprache auswählen
Zeit seit der letzten Wartung anzeigen
Einstellungen zurücksetzen
PIN ändern (“PIN Settings”)
Die PIN kann in eine beliebige 4-stellige Num-
mer geändert werden.
PIN ändern:
(1) Die aktuelle PIN eingeben und dann den Knopf “OK” auf der Touchpad-Steue-
rung drücken.
(2) Die neue PIN eingeben und dann den Knopf “OK” auf der Touchpad-Steue-
rung drücken. Anzeigeeinheiten auswählen (“Unit”)
Die folgenden Anzeigeeinheiten können für
die Anzeigeeinheiten des Multifunktionsdis-
plays ausgewählt werden.
“US Unit”: Entfernungen werden in Meilen,
Geschwindigkeiten in MPH und Kraftstoff-
mengen in Gallonen angezeigt.
“Metric”: Entfernungen werden in Kilome-
tern, Geschwindigkeiten in km/h und Kraft-
stoffmengen in Litern angezeigt.
Anzeigeeinheiten auswählen:
“US Unit” oder “Metric” wählen und dann
den Knopf “BACK” auf der Touchpad-Steue-
rung drücken.
Anzeigesprache auswählen (“Language”)
Die Anzeigesprache für das Multifunktions-
display kann aus den folgenden Sprachen
ausgewählt werden.
Englisch
Französisch
Spanisch
Settings
PIN Settings
Unit
Language
Wellness
Reset
PIN Setting
* * * *123
456
789
0
Unit
Metric
US Unit
Language
English
Français
Español
UF4S71G0.book Page 44 Tuesday, August 3, 2021 1:12 PM

Bedienung der Instrumente
45
Anzeigesprache auswählen:
Die gewünschte Sprache wählen und dann
den Knopf “OK” auf der Touchpad-Steue-
rung drücken.
Zeit seit der letzten Wartung anzeigen
(“Wellness”)
Die Gesamtzahl der Stunden, die der Motor
seit der letzten Wartung des Wasserfahr-
zeugs gelaufen ist, kann angezeigt werden.
Anzahl der Betriebsstunden zurückset-
zen:
“Reset” wählen.
Einstellungen zurücksetzen (“Reset”)
Die Einstellungen können auf ihre Werksein-
stellungen zurückgesetzt werden. Die Punk-
te, die zurückgesetzt werden und die
Werkseinstellungen sind wie folgt.
Anzeigeeinheiten: US Unit
Sprache: English
Fahrtdauer: 0.0
Zurückgelegte Entfernung: 0.0
Durchschnittlicher Kraftstoffverbrauch pro
Gallone oder Liter: 0.0
Gesamter Kraftstoffverbrauch: 0.0
Zurücksetzen der Einstellungen:
“Reset” wählen.GJU45190Motorverriegelungs-
Bildschirmseite “ ”
Die Motorverriegelungs-Bildschirmseite zeigt
die Einstellungsbildschirmseite für das
Yamaha Security System im mittleren Display an. (Nähere Angaben zu Einstellverfahren des
Yamaha Security System siehe Seite 26.)
GJU46400Warnfunktion
Das Multifunktionsdisplay kann die folgen-
den Warnungen anzeigen.
Kraftstoffstand-Warnung
Batteriespannungs-Warnung
Motorstörungs-Warnung
Motorüberhitzungs-Warnung
Öldruck-Warnung
Andere Warnungen (Kommunikationsfeh-
ler, Überschreiten der Wartungsintervalle
und so weiter)
Um den Warnsummer bei einer Störung zu
stoppen, die Ursache des Problems beheben
und den Motor erneut starten oder den Knopf
“OK” der Touchpad-Steuerung drücken.
Wellness
Time Since Last Maintenance 0Hrs
Reset
Reset
Reset To Factory?
Reset
UF4S71G0.book Page 45 Tuesday, August 3, 2021 1:12 PM

Bedienung der Instrumente
46
Kraftstoffstand-Warnung
Wenn die Menge des verbleibenden Kraft-
stoffs gering ist, blinkt das unterste Kraft-
stoffstand-Segment orange, “Low Fuel” wird
auf der Anzeige angezeigt und der Warnsum-
mer ertönt intermittierend.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Informati-
onen zur Befüllung des Kraftstofftanks siehe
Seite 59.)
Batteriespannungs-Warnung
Wenn die Batteriespannung weniger als
12 Volt oder mehr als 18 Volt beträgt, wäh-
rend der Motor nicht läuft, blinkt die Span-
nungsanzeige des Spannungsmessers.Wenn die Batteriespannungs-Warnung akti-
viert ist, das Wasserfahrzeug so bald wie
möglich von einem Yamaha-Händler warten
lassen.
Motor-Warnleuchte “ ”
Wenn eine Sensorstörung oder ein Kurz-
schluss erkannt wird, wird “ ” in der War-
nungsleiste angezeigt und der Warnsummer
ertönt intermittierend.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
von einem Yamaha-Händl
er kontrollieren las-
sen.
HINWEIS
Den Knopf “OK” der Touchpad-Steuerung
drücken, um sich eine Beschreibung der
Warnung im mittleren Display anzeigen zu
lassen.
Motorüberhitzungs-Warnung “ ”
Wenn die Motortemperatur deutlich ansteigt,
werden “ ” und “ ” in der Warnungsleiste
angezeigt und der Warnsummer ertönt konti-
nuierlich.
1 Knopf “OK”
1
14.3V
km/h
RPM
Low
Fuel
10.8V
km/h
RPM
UF4S71G0.book Page 46 Tuesday, August 3, 2021 1:12 PM

Bedienung der Instrumente
47
Wenn die Motortemperatur-Warnanzeige
aufleuchtet, sofort die Motordrehzahl dros-
seln, das Wasserfahrzeug an Land bringen
und kontrollieren, ob bei laufendem Motor
Wasser aus dem backbordseitigen (linken)
Kühlwasser-Kontrollauslass austritt. Falls
kein Wasser austritt, den Motor ausschalten
und dann den Jeteinlass auf Verstopfung un-
tersuchen. (Informationen zum Jeteinlass sie-
he Seite 103.) ACHTUNG: Falls die Ursache
der Überhitzung nicht ausfindig gemacht
und behoben werden kann, einen
Yamaha-Händler zu Rate ziehen. Wird der Motor weiterhin mit hoher Drehzahl be-
trieben, könnten schwere Motorschäden
entstehen.
[GCJ00042]
HINWEIS
Solange die Motortemperatur-Warnung
aktiviert ist, wird die maximale Motordreh-
zahl begrenzt.
Den Knopf “OK” der Touchpad-Steuerung
drücken, um sich eine Beschreibung der
Warnung im mittleren Display anzeigen zu
lassen.
Öldruck-Warnung “ ”
Wenn der Öldruck deutlich fällt,
werden “ ” und “ ” in der Warnungs- leiste angezeigt und der Warnsummer ertönt
intermittierend.
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Informationen zum
Kontrollieren des Motorölstands siehe Seite
61.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
HINWEIS
Solange die Öldruck-Warnung aktiviert ist,
wird die maximale Motordrehzahl be-
grenzt.
Den Knopf “OK” der Touchpad-Steuerung
drücken, um sich eine Beschreibung der
Warnung im mittleren Display anzeigen zu
lassen.
Andere Warnungen (Kommunikationsfeh-
ler, Überschreiten der Wartungsintervalle
und so weiter) “ ”
Wenn eine andere Störung erkannt wird oder
der Motor mehr als 50 Stunden seit der letz-
ten Wartung betrieben wurde, wird anstelle
der Drehzahlmesser-Wert-Anzeige die War-
nungsleiste angezeigt, es wird “ ” ange-
zeigt und der Warnsummer ertönt in Abstän-
den.
Wenn eine Warnung aktiviert ist, das Wasser-
fahrzeug so bald wie möglich von einem
Yamaha-Händler warten lassen.
UF4S71G0.book Page 47 Tuesday, August 3, 2021 1:12 PM

Bedienung der Instrumente
48
HINWEIS
Den Knopf “OK” der Touchpad-Steuerung
drücken, um sich eine Beschreibung der
Warnung im mittleren Display anzeigen zu
lassen.
GJU46301
Audiosystem (ausgestattete Modelle)
Dieses Modell ist mit einem Audiosystem
ausgestattet, das über Bluetooth verbunden
werden kann.
GJU46312Audiosteuerung
Dieses Modell ist mit einer Audiosteuerung
zur Bedienung des Audiosystems ausgestat-
tet.
An-/Aus-Knopf
Diesen Knopf drücken, um das Audiosystem
einzuschalten.
1Lautsprecher
1 12-V-DC-Steckdose
2 USB-Ladegerät
3 Audiosteuerung
4 Positionsanzeiger-Knopf
5 Wiedergabe-/Pause-Knopf
6 An-/Aus-Knopf
11
1
3
65
4
2
UF4S71G0.book Page 48 Tuesday, August 3, 2021 1:12 PM

Bedienung der Instrumente
49
Wiedergabe-/Pause-Knopf
Diesen Knopf zum Abspielen oder Anhalten
drücken.
Positionsanzeiger-Knopf “ / ”
Diese Knöpfe drücken, um zum vorherigen
oder nächsten Titel zu springen.
Positionsanzeiger-Knopf “ / ”
Diese Knöpfe drücken, um die Lautstärke
einzustellen.
Ein externes Gerät anschließen:
(1) Die Bluetooth-Funktion des externen Geräts einschalten und dann nach die-
sem Audiosystem suchen.
(2) Das Audiosystem einschalten, indem der An-/Aus-Knopf an der Audiosteuerung
gedrückt wird.
(3) Dieses Audiosystem auswählen, um es anzuschließen.
Ein externes Gerät trennen:
Die Bluetooth-Funktion des externen Geräts
ausschalten.
GJU46321
Zubehör-Steckdose
Im Handschuhfach befindet sich eine 12-V-
DC-Steckdose.
GCJ02920
Keinen Auto-Zigarettenanzünder oder
anderes Zubehör, das heiß wird, ver-
wenden, da die Steckdose beschädigt
werden kann.
Die Zuladung darf niemals 120 W (10 A)
überschreiten, sonst kann die Sicherung
durchbrennen oder die Batterie entla-
den werden.
112-V-DC-Steckdose
1
UF4S71G0.book Page 49 Tuesday, August 3, 2021 1:12 PM

Bedienung der Instrumente
50
GJU46331
USB-Ladegerät
Im Handschuhfach befindet sich ein USB-La-
degerät. Das USB-Ladegerät kann zum Auf-
laden externer Geräte verwendet werden.
GCJ02930
Die Zuladung darf niemals 10.5 W (2.1 A)
überschreiten, sonst kann die Sicherung
durchbrennen oder die Batterie entladen
werden.
1USB-Ladegerät
1
UF4S71G0.book Page 50 Tuesday, August 3, 2021 1:12 PM
