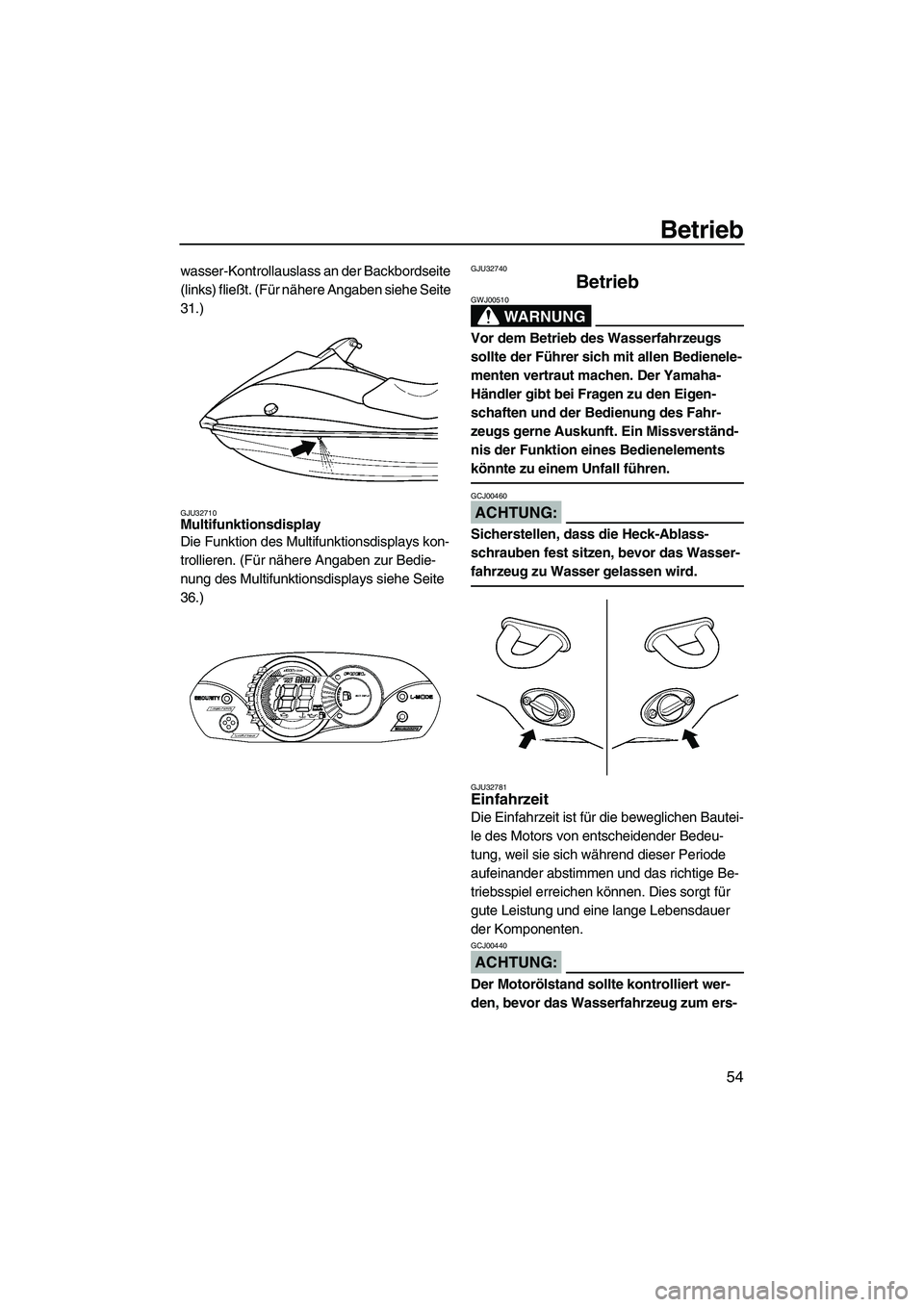

Betrieb
54
wasser-Kontrollauslass an der Backbordseite
(links) fließt. (Für nähere Angaben siehe Seite
31.)
GJU32710Multifunktionsdisplay
Die Funktion des Multifunktionsdisplays kon-
trollieren. (Für nähere Angaben zur Bedie-
nung des Multifunktionsdisplays siehe Seite
36.)
GJU32740
Betrieb
WARNUNG
GWJ00510
Vor dem Betrieb des Wasserfahrzeugs
sollte der Führer sich mit allen Bedienele-
menten vertraut machen. Der Yamaha-
Händler gibt bei Fragen zu den Eigen-
schaften und der Bedienung des Fahr-
zeugs gerne Auskunft. Ein Missverständ-
nis der Funktion eines Bedienelements
könnte zu einem Unfall führen.
ACHTUNG:
GCJ00460
Sicherstellen, dass die Heck-Ablass-
schrauben fest sitzen, bevor das Wasser-
fahrzeug zu Wasser gelassen wird.
GJU32781Einfahrzeit
Die Einfahrzeit ist für die beweglichen Bautei-
le des Motors von entscheidender Bedeu-
tung, weil sie sich während dieser Periode
aufeinander abstimmen und das richtige Be-
triebsspiel erreichen können. Dies sorgt für
gute Leistung und eine lange Lebensdauer
der Komponenten.
ACHTUNG:
GCJ00440
Der Motorölstand sollte kontrolliert wer-
den, bevor das Wasserfahrzeug zum ers-
UF1K72G0.book Page 54 Thursday, August 3, 2006 10:08 AM

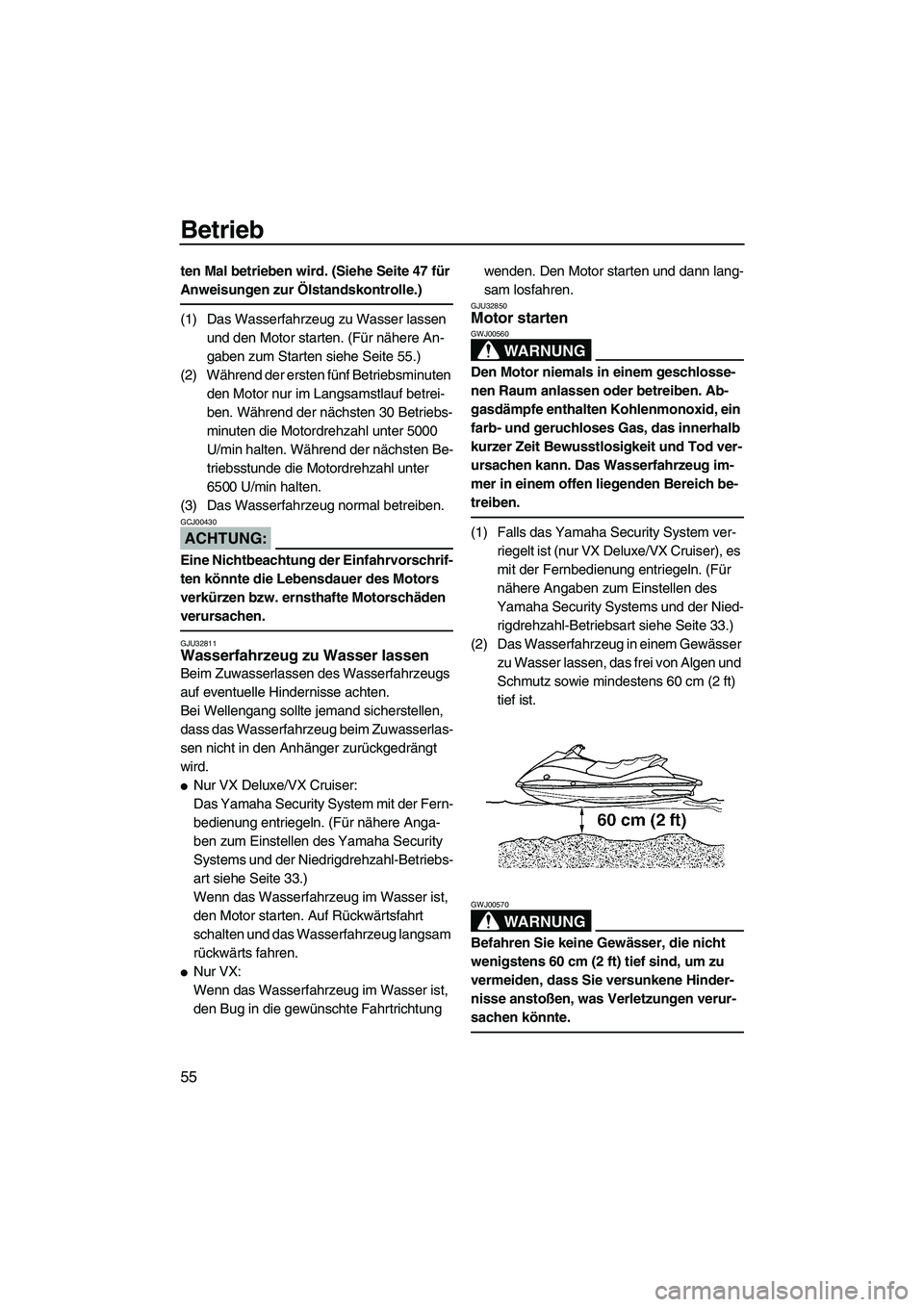

Betrieb
55
ten Mal betrieben wird. (Siehe Seite 47 für
Anweisungen zur Ölstandskontrolle.)
(1) Das Wasserfahrzeug zu Wasser lassen
und den Motor starten. (Für nähere An-
gaben zum Starten siehe Seite 55.)
(2) Während der ersten fünf Betriebsminuten
den Motor nur im Langsamstlauf betrei-
ben. Während der nächsten 30 Betriebs-
minuten die Motordrehzahl unter 5000
U/min halten. Während der nächsten Be-
triebsstunde die Motordrehzahl unter
6500 U/min halten.
(3) Das Wasserfahrzeug normal betreiben.
ACHTUNG:
GCJ00430
Eine Nichtbeachtung der Einfahrvorschrif-
ten könnte die Lebensdauer des Motors
verkürzen bzw. ernsthafte Motorschäden
verursachen.
GJU32811Wasserfahrzeug zu Wasser lassen
Beim Zuwasserlassen des Wasserfahrzeugs
auf eventuelle Hindernisse achten.
Bei Wellengang sollte jemand sicherstellen,
dass das Wasserfahrzeug beim Zuwasserlas-
sen nicht in den Anhänger zurückgedrängt
wird.

Nur VX Deluxe/VX Cruiser:
Das Yamaha Security System mit der Fern-
bedienung entriegeln. (Für nähere Anga-
ben zum Einstellen des Yamaha Security
Systems und der Niedrigdrehzahl-Betriebs-
art siehe Seite 33.)
Wenn das Wasserfahrzeug im Wasser ist,
den Motor starten. Auf Rückwärtsfahrt
schalten und das Wasserfahrzeug langsam
rückwärts fahren.

Nur VX:
Wenn das Wasserfahrzeug im Wasser ist,
den Bug in die gewünschte Fahrtrichtung wenden. Den Motor starten und dann lang-
sam losfahren.
GJU32850Motor starten
WARNUNG
GWJ00560
Den Motor niemals in einem geschlosse-
nen Raum anlassen oder betreiben. Ab-
gasdämpfe enthalten Kohlenmonoxid, ein
farb- und geruchloses Gas, das innerhalb
kurzer Zeit Bewusstlosigkeit und Tod ver-
ursachen kann. Das Wasserfahrzeug im-
mer in einem offen liegenden Bereich be-
treiben.
(1) Falls das Yamaha Security System ver-
riegelt ist (nur VX Deluxe/VX Cruiser), es
mit der Fernbedienung entriegeln. (Für
nähere Angaben zum Einstellen des
Yamaha Security Systems und der Nied-
rigdrehzahl-Betriebsart siehe Seite 33.)
(2) Das Wasserfahrzeug in einem Gewässer
zu Wasser lassen, das frei von Algen und
Schmutz sowie mindestens 60 cm (2 ft)
tief ist.
WARNUNG
GWJ00570
Befahren Sie keine Gewässer, die nicht
wenigstens 60 cm (2 ft) tief sind, um zu
vermeiden, dass Sie versunkene Hinder-
nisse anstoßen, was Verletzungen verur-
sachen könnte.
UF1K72G0.book Page 55 Thursday, August 3, 2006 10:08 AM

Betrieb
56
ACHTUNG:
GCJ00470
Niemals in Gewässern fahren, die nicht
wenigstens 60 cm (2 ft) tief sind, um zu
vermeiden, dass Steinchen oder Sand
durch den Jeteinlass angesaugt werden,
was das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
(3) Die Motor-Quickstoppleine am linken
Handgelenk befestigen und dann den
Clip am Motor-Quickstoppschalter an-
bringen.
WARNUNG
GWJ00580
Sicherstellen, dass die Motor-Quickstopp-
leine nicht verschlissen, beschädigt oder
im Lenker verwickelt ist, um sicherzustel-
len, dass bei einem Sturz der Motor ausge-
schaltet wird. Falls die Motor-Quickstopp-
leine am Lenker verwickelt ist, kann sie
sich bei einem Sturz des Führers nicht lö-
sen; das Wasserfahrzeug würde dann wei-
ter betrieben, was einen Unfall verursa-
chen könnte.
HINWEIS:
Der Motor kann nicht gestartet werden, wenn
der Clip nicht am Motor-Quickstoppschalter
angebracht ist.
(4) Den Startschalter (grüner Knopf) drücken
und, sobald der Motor läuft, freigeben.
HINWEIS:
Der Motor springt bei betätigtem Gashebel
nicht an.
ACHTUNG:
GCJ00480

Niemals den Startschalter drücken,
während der Motor läuft.

Den Startschalter nicht länger als fünf
Sekunden betätigen, da die Batterie sich
sonst so stark entlädt, dass der Motor
nicht mehr startet. Außerdem kann da-
durch der Starter beschädigt werden.
Falls der Motor nicht innerhalb von fünf
Sekunden startet, den Startschalter los-
lassen, 15 Sekunden lang warten und
dann nochmals versuchen.
1Clip
2Motor-Quickstoppschalter
3Motor-Quickstoppleine
UF1K72G0.book Page 56 Thursday, August 3, 2006 10:08 AM

Betrieb
57
GJU32860Motor ausschalten
Zum Ausschalten des Motors den Gashebel
loslassen und dann den Motor-Stoppschalter
(roter Knopf) drücken.
WARNUNG
GWJ00600
Zum Steuern wird Gas benötigt! Das Aus-
schalten des Motors könnte das Umgehen
eines Hindernisses vermeiden. Ein Zu-
sammenstoß könnte zu ernsthaften Ver-
letzungen und Tod führen.
GJU32890Wasserfahrzeug hinterlassen
Wird das Wasserfahrzeug hinterlassen, sollte
das Yamaha Security System verriegelt (nur
VX Deluxe/VX Cruiser) und die Motor-Quick-
stoppleine abgezogen werden, damit der Mo-
tor nicht versehentlich gestartet werden kann
und Kinder oder andere Personen es nicht
unerlaubt benutzen können. (Für nähere An-
gaben zum Einstellen des Yamaha Security
Systems und der Niedrigdrehzahl-Betriebsart
siehe Seite 33.)
GJU32900
Wasserfahrzeug betreiben GJU32960Wasserfahrzeug kennen lernen
Der Betrieb des Wasserfahrzeugs erfordert
Geschicklichkeiten, die allmählich durch Pra-
xis erworben werden. Erlernen Sie zunächst
die grundlegenden Techniken, bevor Sie
schwierigere Manöver ausprobieren.
Der Betrieb Ihres neuen Wasserfahrzeugs
kann ein angenehmer Zeitvertreib sein. Aller-
dings ist es wichtig, dass Sie sich mit dem Be-
trieb des Wasserfahrzeugs ausreichend ver-
traut machen, damit Sie Ihre Fahrten
gefahrlos genießen können.
Vor der Benutzung des Wasserfahrzeugs
sind vorliegende Betriebsanleitung, der Fahr-
übungs-Ratgeber und sämtliche am Wasser-
fahrzeug angebrachte Warnaufkleber zu le-
sen. Schenken Sie den Informationen zur
Sicherheit auf Seite 12 besondere Aufmerk-
samkeit. Diese Informationsquellen vermitteln
das notwendige Verständnis des Wasserfahr-
zeugs und dessen Betriebs.
Vergessen Sie nicht, dass dieses Wasser-
fahrzeug auf den Betrieb durch einen Führer
mit bis zu 2 Mitfahrern ausgelegt ist. Niemals
die Höchstzuladung oder die Sitzkapazität
von drei Personen (bzw. zwei Personen und
ein Wasserskifahrer) überschreiten.
GJU33000Fahren lernen
Vor Fahrtbeginn die Routinekontrollen auf
Seite 45 durchführen. Die dadurch gewonne-
ne Sicherheit ist weit mehr wert als der gerin-
ge Zeitaufwand, der dafür benötigt wird.
Höchstzuladung:
240 kg (530 lb)
Zuladung bedeutet Gesamtgewicht
von Führer, Mitfahrer, Gepäck und Zu-
behör.
UF1K72G0.book Page 57 Thursday, August 3, 2006 10:08 AM

Betrieb
58
Vor dem Betrieb des Wasserfahrzeugs die
geltenden Vorschriften einsehen.
Fahren Sie defensiv und mit angemessener
Geschwindigkeit, und wahren Sie einen Si-
cherheitsabstand zu anderen Personen,
Wasserfahrzeugen und Gegenständen. Wäh-
len Sie zum Fahrenlernen einen Ort mit guten
Sichtverhältnissen und geringem Bootsver-
kehr.
Fahren Sie möglichst zu mehreren, sodass je-
mand beobachten kann. Schenken Sie ande-
ren Personen, Wasserfahrzeugen und Ge-
genständen ständige Aufmerksamkeit.
Achten Sie auf Umstände, die Ihre Sicht an-
derer hindern oder blockieren könnten.
Der Führer muss die Motor-Quickstoppleine
am linken Handgelenk befestigen und vom
Lenker fernhalten, um sicherzustellen, dass
bei einem Sturz der Motor ausgeschaltet wird.
Tragen Sie eine Schwimmweste. Alle Benut-
zer müssen eine von den zuständigen Behör-
den genehmigte und für die Benutzung auf
Personen-Wasserfahrzeugen geeignete
Schwimmweste tragen.
Tragen Sie geeignete Schutzkleidung. Ein
Sturz ins Wasser oder Aufenthalt in der Nähe
der Jetdüse kann ernsthafte innere Verletzun-
gen verursachen, wenn Wasser heftig in den
Körper eindringt. Ein einfacher Badeanzug
bietet keinen ausreichenden Schutz gegen
heftiges Eindringen von Wasser in Rektum oder Vagina. Alle Benutzer sollten ein Neop-
ren-Unterteil oder Kleidungsstück mit gleich-
wertigem Schutz tragen.
Dies schließt dicke, dicht gewebte, robuste
und gut sitzende Stoffe wie Jeans ein, nicht
aber Spandex oder ähnliche Textilien wie sie
im Radsport verwendet werden. Ein komplet-
ter Neoprenanzug kann gegen Unterkühlung
und Abschürfungen schützen.
Am besten auch Schuhwerk und Handschu-
he tragen.
Es ist ratsam, einen Augenschutz zu tragen,
um die Augen beim Betrieb des Wasserfahr-
zeugs vor Wind, Wasser und Sonnenblen-
dung zu schützen. Es empfiehlt sich außer-
dem ein schwimmfähiger Halteriemen für den
Augenschutz, um zu vermeiden, dass dieser
verloren geht.
Den Lenker fest greifen und beide Füße auf
dem Boden des Fußraums wahren. Führen
Sie keine Mitfahrer mit, bis Sie das notwendi-
ge Geschick entwickelt haben.
GJU33060Mitfahrer mitführen
Beim Betrieb mit zwei oder drei Personen
(einschließlich Führer) an Bord ist das Fahr-
verhalten anders als im Solobetrieb; unter
diesen Umständen ist das Wasserfahrzeug
schwerer zu manövrieren, was mehr Ge-
schicklichkeit erfordert. Bevor das Wasser-
fahrzeug mit Mitfahrern betrieben wird, sollte
der Führer zunächst im Solobetrieb genü-
gend Fahrpraxis und das notwendige Ge-
schick erworben haben.
Die Mitfahrer sollten stets eine genehmigte
Schwimmweste und ein Neopren-Unterteil o.
Ä. tragen.
WARNUNG
GWJ00540
Kein Gas geben, wenn sich jemand hinter
dem Wasserfahrzeug aufhält. Den Motor
ausschalten oder im Leerlauf betreiben.
UF1K72G0.book Page 58 Thursday, August 3, 2006 10:08 AM

Betrieb
59
Wasser und/oder Verschmutzungen, die
aus der Jetdüse ausgestoßen werden,
können ernsthafte Verletzungen verursa-
chen. Mitfahrer sollten nicht versuchen,
auf das Wasserfahrzeug aufzusteigen,
während der Fahrer Gas gibt.
Lassen Sie keine Kinder mitfahren, die mit ih-
ren Füßen nicht den Boden des Fußraums er-
reichen. Mitfahrer sollten sich gut am Vorder-
mann oder am dafür vorgesehenen Handgriff
festhalten und beide Füße am Boden des
Fußraums wahren. Der Führer sollte niemals
einen Mitfahrer vor sich sitzen haben.
WARNUNG
GWJ00550
Wenn Mitfahrer an Bord sind, sollte der
Führer sicherstellen, dass diese sich gut
festhalten und ihre Füße im Fußraum hal-
ten, bevor beschleunigt wird.
Wenn ein Wasserskifahrer gezogen wird,
sollte der Beobachter rückwärts aufsitzen und
sich mit beiden Händen am Handgriff festhal-
ten. Der Beobachter sollte stets rittlings aufsit-
zen und beide Füße fest am Boden des Fuß-
raums haben, um das Gleichgewicht zu
wahren. Beachten Sie stets die örtlichen Vor-
schriften zum Wasserskifahren wie Fahnen-
signale für gestürzten Skifahrer, rückwärts
gerichteter Beobachter usw.
GJU33080Losfahren
WARNUNG
GWJ00710

Schenken Sie anderen Personen, Was-
serfahrzeugen und Gegenständen stän-
dige Aufmerksamkeit. Achten Sie auf
Umstände, die Ihre Sicht anderer hin-
dern oder blockieren könnten.

Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu anderen Personen, Wasserfahrzeugen und Ge-
genständen.

Verfolgen Sie niemals andere Wasser-
fahrzeuge und Boote. Halten Sie stets ei-
nen derartigen Abstand zu anderen,
dass sie nicht bespritzt werden. Vermei-
den Sie scharfe Wendungen oder ande-
re Manöver, die es anderen erschweren,
Ihnen auszuweichen oder Ihren Kurs zu
erkennen. Meiden Sie seichte Gewässer
und Stellen mit versunkenen Gegen-
ständen.

Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben. Beim Ausweichen von
Hindernissen den Gashebel nicht los-
lassen, denn beim Steuern muss Gas
gegeben werden.

Das Aufsteigen in seichtem Wasser
üben, bevor das Fahrzeug in tiefem
Wasser betrieben wird.
GJU33090In seichtem Wasser aufsteigen und losfah-
ren
(1) Das Wasserfahrzeug in einem Gewässer
zu Wasser lassen, das frei von Algen und
UF1K72G0.book Page 59 Thursday, August 3, 2006 10:08 AM

Betrieb
60
Schmutz sowie mindestens 60 cm (2 ft)
tief ist.
WARNUNG
GWJ00640
Befahren Sie keine Gewässer, die nicht
wenigstens 60 cm (2 ft) tief sind, um zu
vermeiden, dass Sie versunkene Hinder-
nisse anstoßen, was Verletzungen verur-
sachen könnte.
ACHTUNG:
GCJ00500
Niemals in Gewässern fahren, die nicht
wenigstens 60 cm (2 ft) tief sind, um zu
vermeiden, dass Steinchen oder Sand
durch den Jeteinlass angesaugt werden,
was das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
(2) Das Wasserfahrzeug von der Seite oder
vom Heck besteigen.
(3) Die Motor-Quickstoppleine am linken
Handgelenk befestigen und dann den
Clip am Motor-Quickstoppschalter an-
bringen.
(4) Den Lenker mit beiden Händen greifen,
beide Füße auf den Boden des Fuß-
raums stellen, den Motor starten und vor
dem Losfahren in alle Richtungen bli-
cken.
GJU33110Von einem Pier aufsteigen und losfahren
(1) Das Wasserfahrzeug von der Seite be-
steigen.
(2) Die Motor-Quickstoppleine am linken
Handgelenk befestigen und dann den
Clip am Motor-Quickstoppschalter an-
bringen.
(3) Das Wasserfahrzeug vom Pier wegsto-
ßen, den Lenker mit beiden Händen grei-
fen, beide Füße auf den Boden des Fuß-
raums stellen, den Motor starten und vor
dem Losfahren in alle Richtungen bli-
cken.
GJU36080In tiefem Wasser aufsteigen und
losfahren
WARNUNG
GWJ01110

Führer und Mitfahrer sollten das Aufstei-
gen in seichtem Wasser üben, bevor das
Fahrzeug in tiefem Wasser betrieben
wird. Das Aufsteigen in tiefem Wasser
erfordert mehr Geschick.

Wiederholte erfolglose Versuche, das
Wasserfahrzeug zu besteigen, könnten
zu Ermüdung, Unterkühlung, Verletzung
und Ertrinken führen.
GJU33140Alleine aufsitzen
(1) Zum Heck des Wasserfahrzeugs
schwimmen, beide Hände auf das Auf-
UF1K72G0.book Page 60 Thursday, August 3, 2006 10:08 AM

Betrieb
61
stiegsdeck abstützen, den Körper anhe-
ben und den Haltegriff mit einer Hand
greifen.
(2) Auf dem Deck aufknien, sich zur Sitzbank
verlagern und diese dann besteigen.
(3) Die Motor-Quickstoppleine am linken
Handgelenk befestigen und dann den
Clip am Motor-Quickstoppschalter an-
bringen.
(4) Den Lenker mit beiden Händen greifen,
beide Füße auf den Boden des Fuß-
raums stellen, den Motor starten und vor dem Losfahren in alle Richtungen bli-
cken.
WARNUNG
GWJ00610
Vor dem Losfahren sicherstellen, dass
sich keine Hindernisse, Boote oder
Schwimmer in der Nähe des Wasserfahr-
zeugs befinden.
GJU33161Zu mehreren aufsitzen
WARNUNG
GWJ00660
Ein Aufenthalt in der Nähe der Jetdüse
kann ernsthafte innere Verletzungen ver-
ursachen, wenn Wasser heftig in den Kör-
per eindringt. Sicherstellen, dass die Mit-
fahrer beide Füße auf dem Boden im
Fußraum haben und sich gut am Vorder-
mann oder am dafür vorgesehenen Hand-
griff festhalten, bevor Gas gegeben wird.
UF1K72G0.book Page 61 Thursday, August 3, 2006 10:08 AM

Betrieb
62
(1) Der Führer sollte wie im vorigen Ab-
schnitt beschrieben aufsitzen.
(2) Die Motor-Quickstoppleine am linken
Handgelenk befestigen und dann den
Clip am Motor-Quickstoppschalter an-
bringen.
(3) Die Mitfahrer am Heck versammeln.
(4) Einen Mitfahrer nach demselben Verfah-
ren aufsitzen lassen. Gegebenenfalls ei-
nen weiteren Mitfahrer nach demselben
Verfahren aufsitzen lassen.HINWEIS:
Während ein Mitfahrer aufsteigt, sollten Füh-
rer und Mitfahrer gemeinsam das Wasser-
fahrzeug balancieren.
(5) Sicherstellen, dass die Mitfahrer beide
Füße auf dem Boden im Fußraum haben
und sich gut am Vordermann oder am da-
für vorgesehenen Handgriff festhalten.
Der Führer sollte niemals einen Mitfahrer
vor sich sitzen haben.
(6) Den Motor starten, in alle Richtungen bli-
cken und dann auf Gleitgeschwindigkeit
beschleunigen.
WARNUNG
GWJ00610
Vor dem Losfahren sicherstellen, dass
sich keine Hindernisse, Boote oder
Schwimmer in der Nähe des Wasserfahr-
zeugs befinden.
HINWEIS:
Je schwerer das Gesamtgewicht aus Fahrer
und Mitfahrern ist, desto schwieriger wird es,
das Wasserfahrzeug zu balancieren. Das
Wasserfahrzeug nicht betreiben, wenn das
Gesamtgewicht (einschließlich Gepäck) 240
kg (530 lb) überschreitet. Falls es schwierig
ist, das Wasserfahrzeug im Stillstand zu ba-
lancieren, folgende Schritte ausführen:
UF1K72G0.book Page 62 Thursday, August 3, 2006 10:08 AM

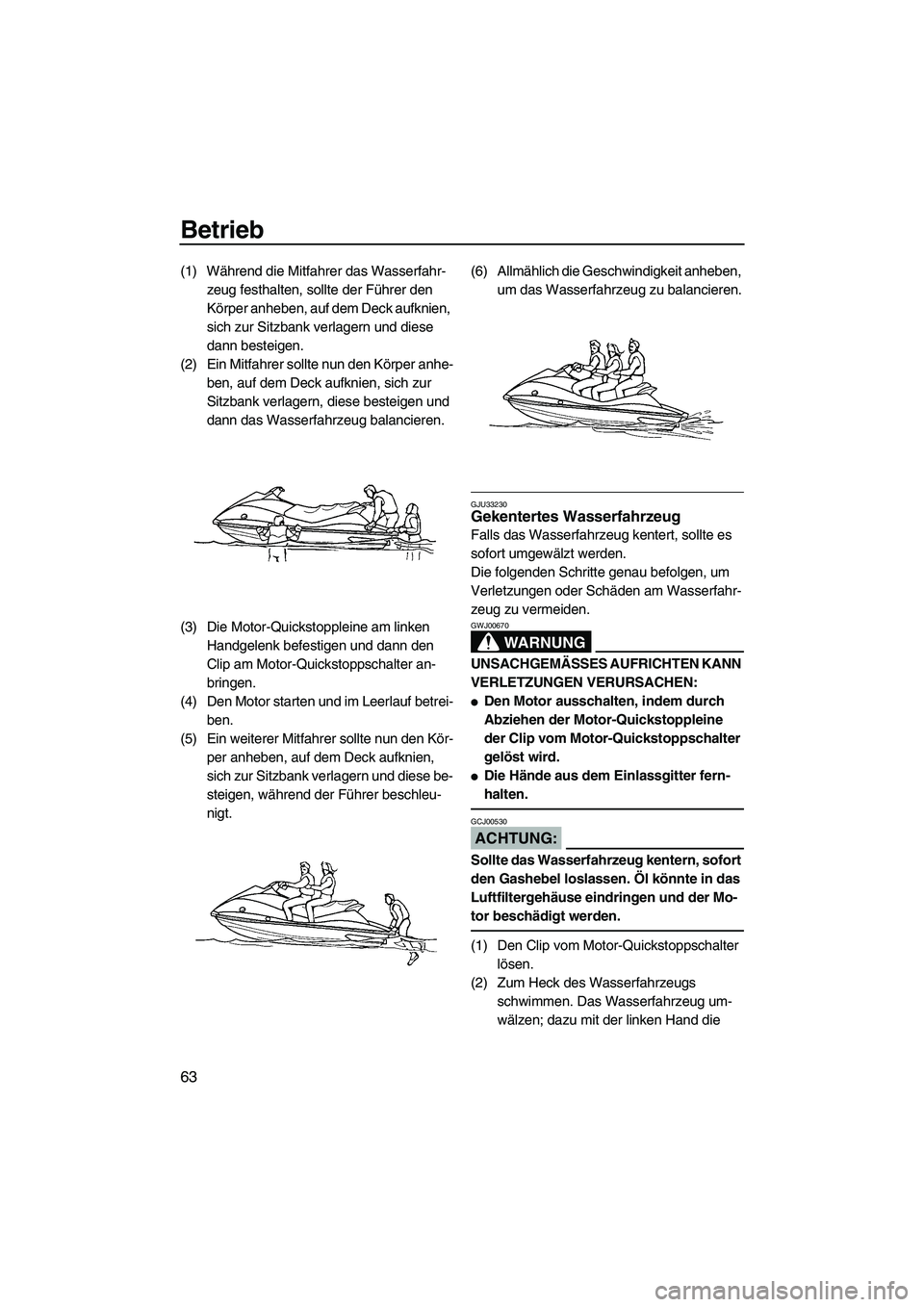

Betrieb
63
(1) Während die Mitfahrer das Wasserfahr-
zeug festhalten, sollte der Führer den
Körper anheben, auf dem Deck aufknien,
sich zur Sitzbank verlagern und diese
dann besteigen.
(2) Ein Mitfahrer sollte nun den Körper anhe-
ben, auf dem Deck aufknien, sich zur
Sitzbank verlagern, diese besteigen und
dann das Wasserfahrzeug balancieren.
(3) Die Motor-Quickstoppleine am linken
Handgelenk befestigen und dann den
Clip am Motor-Quickstoppschalter an-
bringen.
(4) Den Motor starten und im Leerlauf betrei-
ben.
(5) Ein weiterer Mitfahrer sollte nun den Kör-
per anheben, auf dem Deck aufknien,
sich zur Sitzbank verlagern und diese be-
steigen, während der Führer beschleu-
nigt.(6) Allmählich die Geschwindigkeit anheben,
um das Wasserfahrzeug zu balancieren.
GJU33230Gekentertes Wasserfahrzeug
Falls das Wasserfahrzeug kentert, sollte es
sofort umgewälzt werden.
Die folgenden Schritte genau befolgen, um
Verletzungen oder Schäden am Wasserfahr-
zeug zu vermeiden.
WARNUNG
GWJ00670
UNSACHGEMÄSSES AUFRICHTEN KANN
VERLETZUNGEN VERURSACHEN:

Den Motor ausschalten, indem durch
Abziehen der Motor-Quickstoppleine
der Clip vom Motor-Quickstoppschalter
gelöst wird.

Die Hände aus dem Einlassgitter fern-
halten.
ACHTUNG:
GCJ00530
Sollte das Wasserfahrzeug kentern, sofort
den Gashebel loslassen. Öl könnte in das
Luftfiltergehäuse eindringen und der Mo-
tor beschädigt werden.
(1) Den Clip vom Motor-Quickstoppschalter
lösen.
(2) Zum Heck des Wasserfahrzeugs
schwimmen. Das Wasserfahrzeug um-
wälzen; dazu mit der linken Hand die
UF1K72G0.book Page 63 Thursday, August 3, 2006 10:08 AM
